Fleurco R004 User manual

Porte de bain - Tub enclosure
07.10
GUIDE D’INSTALLATION - INSTRUCTION MANUAL
R004

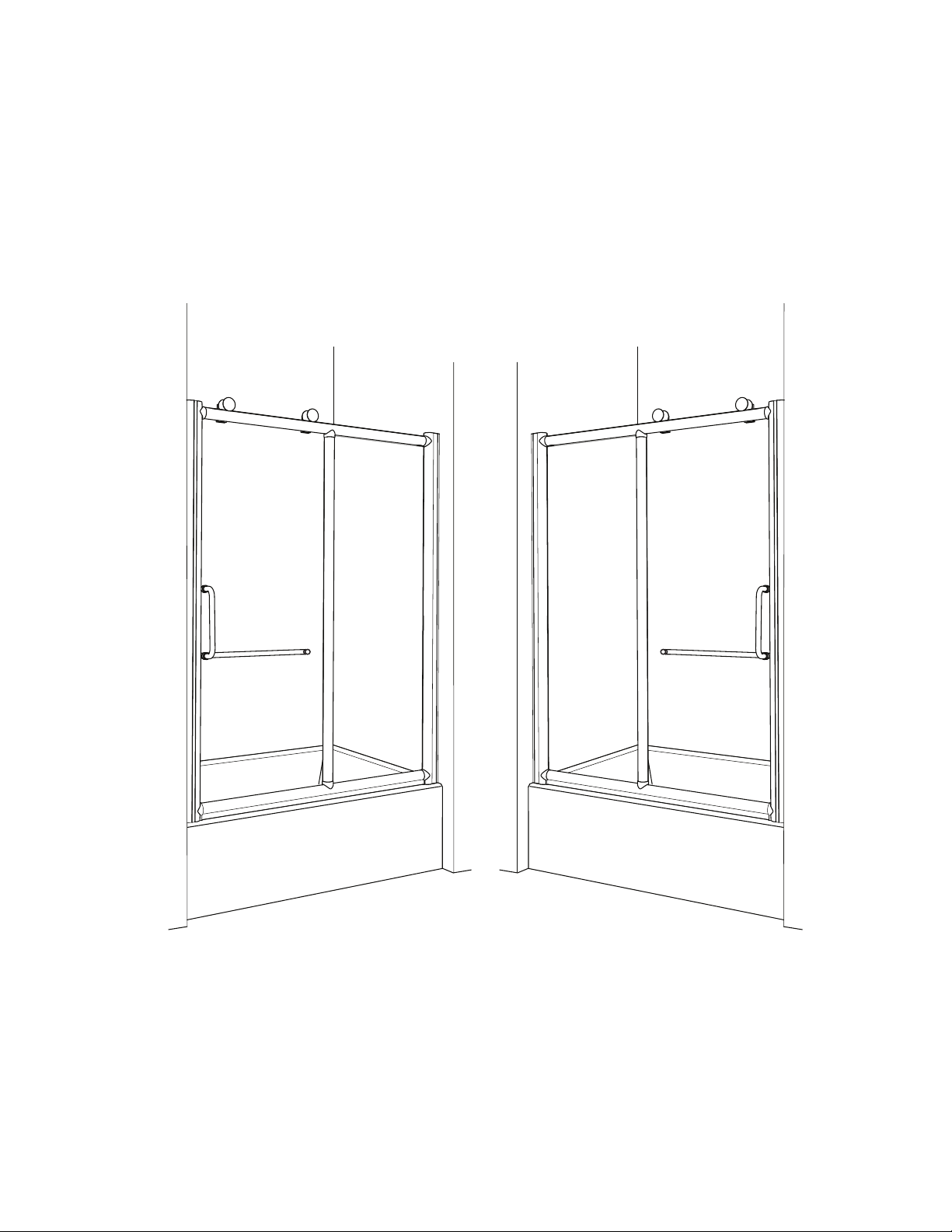

Configurations possible / Possible configurations
Panneau et porte
Panel and door
Ouverture / Opening
Min = 57 5/8”
Max = 58 5/8”

Veuillez conserver ce manuel et le code de produit pour des références futures,
et au besoin, la commande les pièces de rechange.
Please keep this manual and product code number for future reference and re-
placement parts ordering if necessary.
INSTRUCTIONS GÉNÉRALES
Lire attentivement et complètement le manuel•
d’installation avant de procéder.
Il est recommandé de porter des lunettes de sécurité•
en tout temps lors de l’installation.
INSTALLATION SUR LES TUILES EN CÉRAMIQUE
Le calfeutrage doit être appliqué sur le côté extérieur•
de la douche où le panneau fixe rencontre les tuiles
de la base.
Si votre porte de douche doit être installée sur une•
base en céramique, les tuiles doivent couvrir com-
plètement le dessous du jambage.
NOTE
Calfeutrage : aucun scellant n’est nécessaire à•
l’intérieur de la douche. Sauf indication contraire.
Certains modèles sont dotés de joints d’étanchéité•
claire.
L’ENTRETIEN DE VOTRE DOUCHE
Ne jamais utiliser de poudre ou de tampon à récurer,•
ni d’instrument tranchant sur les parties en métal ou
en verre. De temps à autre, il suffit de nettoyer la
porte avec une solution d’eau et de détergent doux
pour conserver l’aspect neuf des panneaux de verre
et du cadre en aluminium.
Nous recommandons de passer une raclette de•
douche sur les panneaux de verre après chaque
utilisation.
GENERAL INSTRUCTIONS
Read this manual carefully and completely before•
proceeding.
It is recommended that you wear safety glasses at•
all times during the installation.
INSTALLATION OVER CERAMIC TILES
Silicone should be used to seal the gap where the•
ceramic tiles meet the fixed panel.
If your shower door is to be installed over ceramic•
tiles, the tiles should lay completely under the wall
jamb.
NOTICE
Caulking: no sealant is required inside the shower.•
Unless otherwise stated.
Some models are equipped with clear sealing•
gaskets.
CARE FOR YOUR SHOWER DOOR
Never use scouring powder pads or sharp instru-•
ments on metal pieces or glass panels. An occa-
sional wiping down with a mild soap diluted in water
is all that is needed to keep the panels and alumi-
num parts looking new.
We recommend wiping the glass panels with a•
squeegee after each use.
Des changements peuvent être apportés au produit
sans préavis.
Product specifications are subject to change without
notice.

4
GUIDE D’INSTALLATION INSTALLATION MANUAL
LISTE DES PIÈCES / PARTS LISTING
NOTE
XX RÉFÈRE AU FINI DU PRODUIT
XX REFERS TO THE MATERIAL FINISH
11- Chrome Poli / Bright Chrome
25 - Nickel Brossé / Brushed Nickel
QUINCAILLERIE / HARDWARE
17
6
1
6
2
11
14
15
4
910
587
12
1
13
3
26
1516
18
19 20 21 22
23
24
25
27
ITEM PIÈCES - PARTS QTY
1 JAMBAGE - WALL JAMB 2
2 EXTENSEUR / EXPANDER 1
3 PANNEAU DE PORTE / DOOR PANEL 1
4 PANNEAU FIXE / SIDE PANEL 1
5 CONNECTEUR DU BAS / BOTTOM CONNECTOR 2
6 JOINT VÉRTICAL / VERTICAL GASKET 2
7 MONTANT VÉRTICAL / VERTICAL 1
8 RAIL DU BAS / BOTTOM TRACK 1
9 RAIL DU HAUT / TOP TRACK 1
10 JOINT LATÉRAL / DOOR SIDE GASKET 1
11 CONNECTEUR DU HAUT / TOP CONNECTOR 2
12 JOINT MAGNÉTIQUE / MAGNETIC DOOR GASKET 1
13 EXTENSEUR MAGNÉTIQUE / MAGNETIC EXPANDER 1
14 ENS. DE POIGNÉE - SET OF HANDLES 1
ITEM QUINCAILLERIE - HARDWARE QTY
15 SUPPORT DE VERRE / GLASS SUPPORT 4
16 CHEVILLE / WALL PLUG 9
17 CAPUCHON COUVRE-VIS / SCREW CAP 14
18 L’ ARRIÈRE DU CAPUCHON COUVRE-VIS / BACK SCREW CAP 14
19 VIS PAN AUTO-PERÇANTE / PAN SELF DRILLING SCREW #M4-35 16
20 VIS À TÊTE PLATE AUTO-PERÇANTE / FLAT HEAD SELF DRILLING SCREW # M4-25 6
21 VIS À TÊTE PLATE / FLAT HEAD SCREW #M4-12 1
22 VIS PAN / PAN CREW #M4-10 6
23 VIS À TÊTE PLATE / FLAT HEAD SCREW #M4-20 2
24 CAPUCHON / COVER 2
25 BOUCHON / STOPPER 1
26 ROULETTE DU HAUT / TOP WHEELS 2
27 ROULETTE DU BAS / BOTTOM WHEELS 2

5

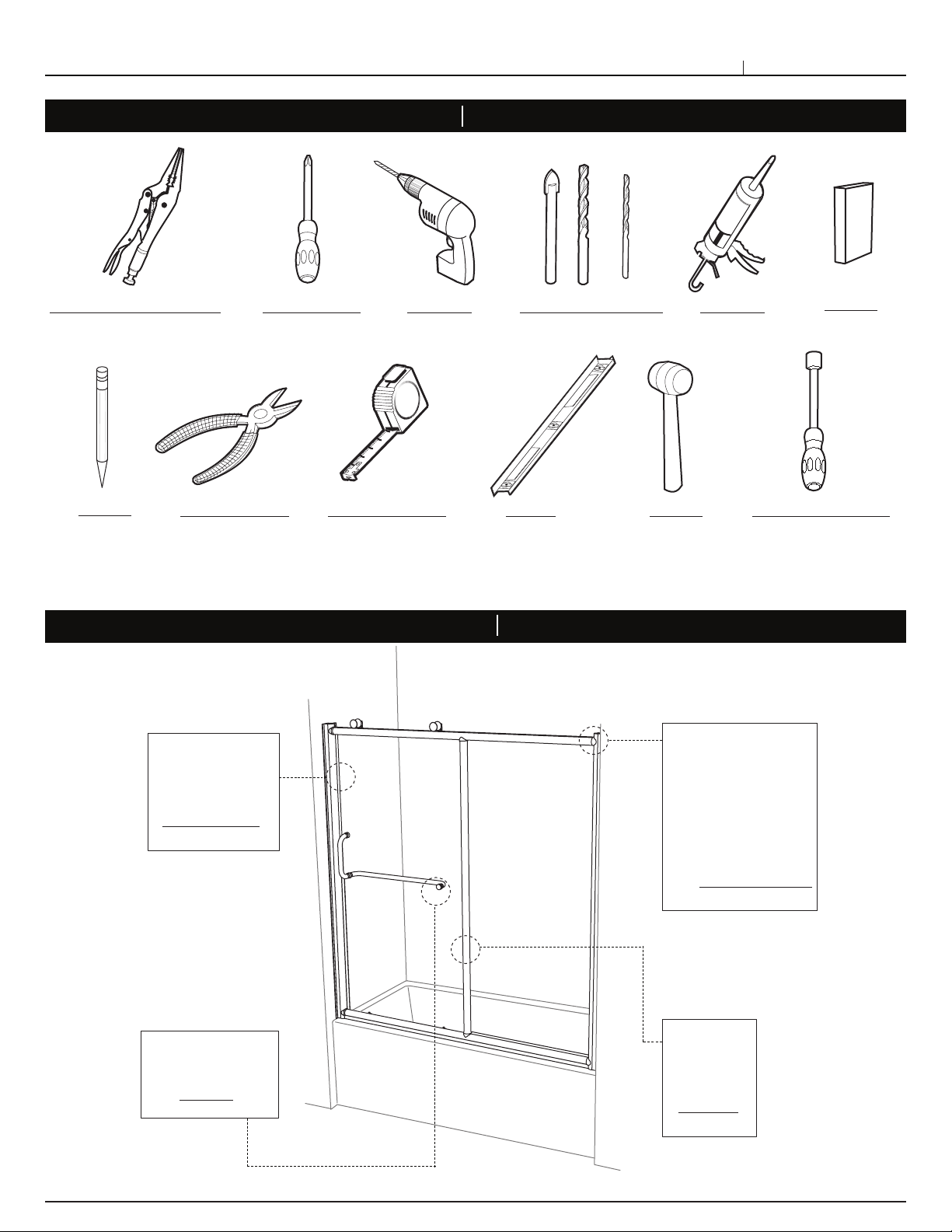

OUTILS ET MATERIAUX REQUIS TOOLS AND MATERIAL REQUIRED
CRAYON
PENCIL
PERÇEUSE
DRILL
SCELLANT
SILICONE
TOURNEVIS
SCREWDRIVERS
PINCE COUPANTE
CUTTING PLIER
NIVEAU
LEVEL
RUBAN À MESURER
TAPE MEASURE
MÈCHE 1/4˝ & 1/8˝
1/4˝&1/8˝DRILL BITS
MAILLET
MALLET
BLOC
BLOCK
PINCE SERRE ÉTAU
LONG NOSE LOCKING PLIER
INSTALLATION DES COMPOSANTES INSTALLATION OF COMPONENTS
GUIDE D’INSTALLATION INSTALLATION MANUAL
TOURNE-ÉCROU 5/16”
5/16” HEX NUT DRIVER
(2)
(2)
*Pour installer la porte de douche sur des tuiles en céramique, utiliser une mèche 1/4’’ à céramique/
To install the shower door on ceramic tiles, use a 1/4’’ drill bit for ceramic tiles.
• Jambage
• Extenseur
• Rail inférieur,
rail supérieur
• Panneau fixe
• Wall Jamb
• Expander
• Top Guide, Bottom Guide
• Fixed Panel
voir page 6 - 7 - 10 - 11
see page 6 - 7 - 10 - 11
• Joint latéral
• Side Gasket
voir page 14
see page 14
•Assemblé de porte
• Joint magnétique
• Door Assembly
• Magnetic Door Gasket
voir page 9 - 12 - 13
see page 9 - 12 - 13
• Ensemble de poignée
• Knobs set
voir page 8
see page 8
ÉTAPE / STEP 1 & 4
ÉTAPE / STEP 6
ÉTAPE / STEP 3 & 5
ÉTAPE / STEP 2
*

1
6
POSITIONNEMENT SUR LE SEUIL DU BAIN / POSITIONNING OF THE THRESHOLD
GUIDE D’INSTALLATION INSTALLATION MANUAL
GUIDE D’INSTALLATION INSTALLATION MANUAL
Marquer le centre du seuil du bain à l’aide d’un
ruban à mesurer.
Use a measuring tape to mark the center of the
threshold of the tub.
Fixer l’extenseur avec le rail du bas à l’aide des
vis 1 3/8” (2), en plaçant le connecteur du bas
entre les deux.
Using 1 3/8” screws (X2), fasten the expander
to the bottom track by placing the bottom con-
nector between the bottom track and expander.
Placer les supports de verre (2) sur l’arête
inférieure du panneau fixe et glisser le panneau
fixe dans l’extenseur et le rail du bas.
Place glass clips (X2) on the bottom edge of the
fixed panel and slide it into the expander and
bottom track.
Placer les supports de verre (2) sur l’arête
supérieure du panneau fixe et fixer le rail du
haut sur l’extenseur à l’aide des vis 1 3/8” (2) en
plaçant le connecteur du haut entre les deux.
Place glass clips (X2) on the top edge of the fix
panel. Fasten the top track using 1 3/8” screws
(2) by placing the top connector between the
top track and expander.
Insérer le montant vertical sur le panneau fixe
et serrer les vis dans le rail du haut et du bas à
l’aide des vis 3/4” (2).
Insert the vertical column onto the fixed panel
and screw into the top and bottom track using
the 3/4” screws (X2).
Visser l’extenseur magnétique aux rails du haut
et du bas à l’aide des vis 1 3/8” (4) en plaçant
les connecteurs entre les deux.
Screw the magnetic expander to the top and
bottom tracks using the 1 3/8” screws (X4) by
placing the two connectors between.
1a.
1b.
1c.
1d.
1e.
1f.
Ouverture / Opening
1a
1b
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE

GUIDE D’INSTALLATION INSTALLATION MANUAL
1
7

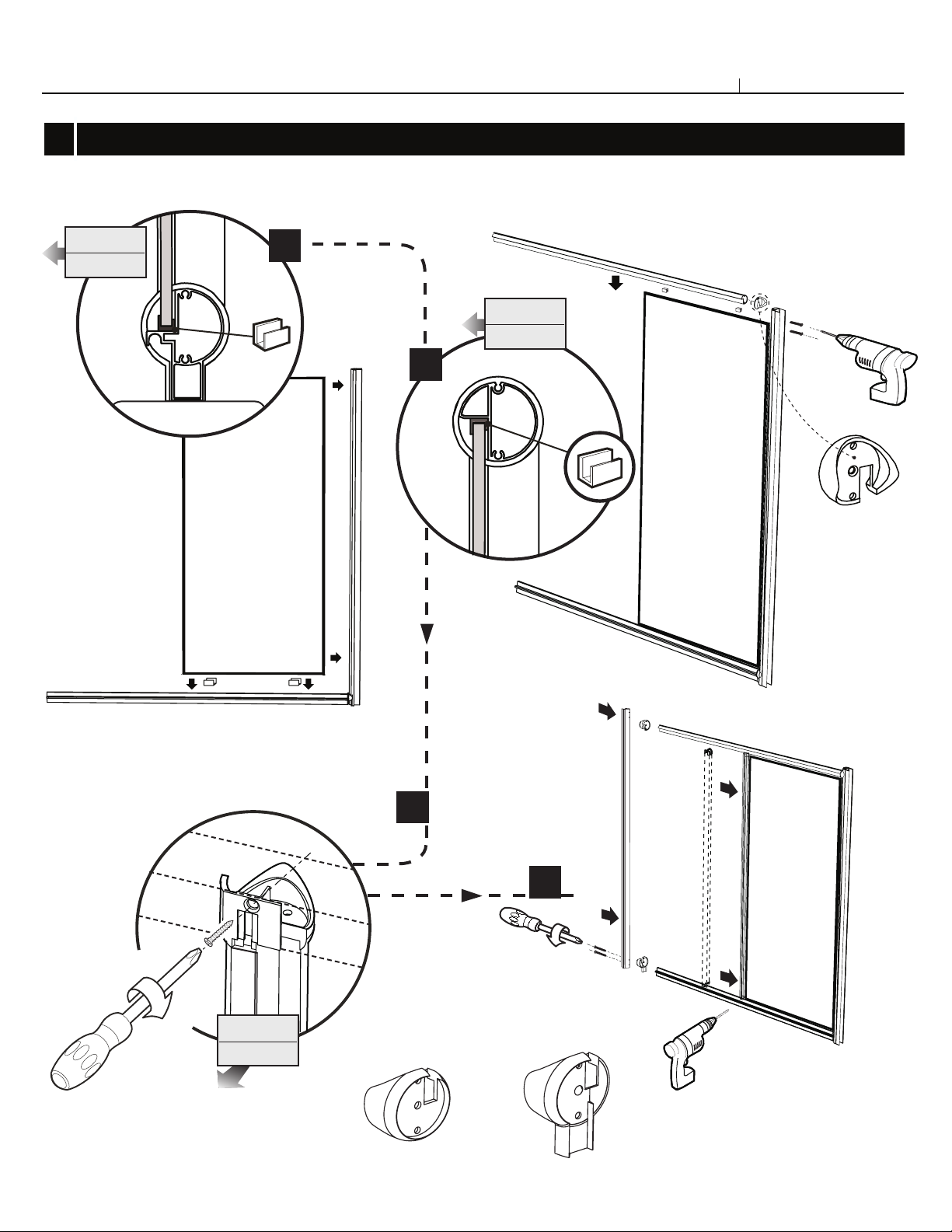

INSTALLATION DU PANNEAU FIXE / FIXED PANEL INSTALLATION
GUIDE D’INSTALLATION INSTALLATION MANUAL
1e
1f
1c
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
CONNECTEUR DU HAUT /
TOP CONNECTOR
CONNECTEUR DU BAS /
BOTTOM CONNECTOR
1d
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE

2
8
GUIDE D’INSTALLATION INSTALLATION MANUAL
INSTALLATION DE LA POIGNÉE / HANDLE INSTALLATION
2a. Installer à l’aide d’une clé hexagonale la
poignée comme illustré ci-dessous. La petite
poignée doit être placée vers l’extérieur de
la douche et à la verticale du côté fermeture
de la porte de douche.
Using an hex key, install the handle as
shown. The smallest handle must be located
towards the outside of the shower on the
opening side of the door.
2a
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE

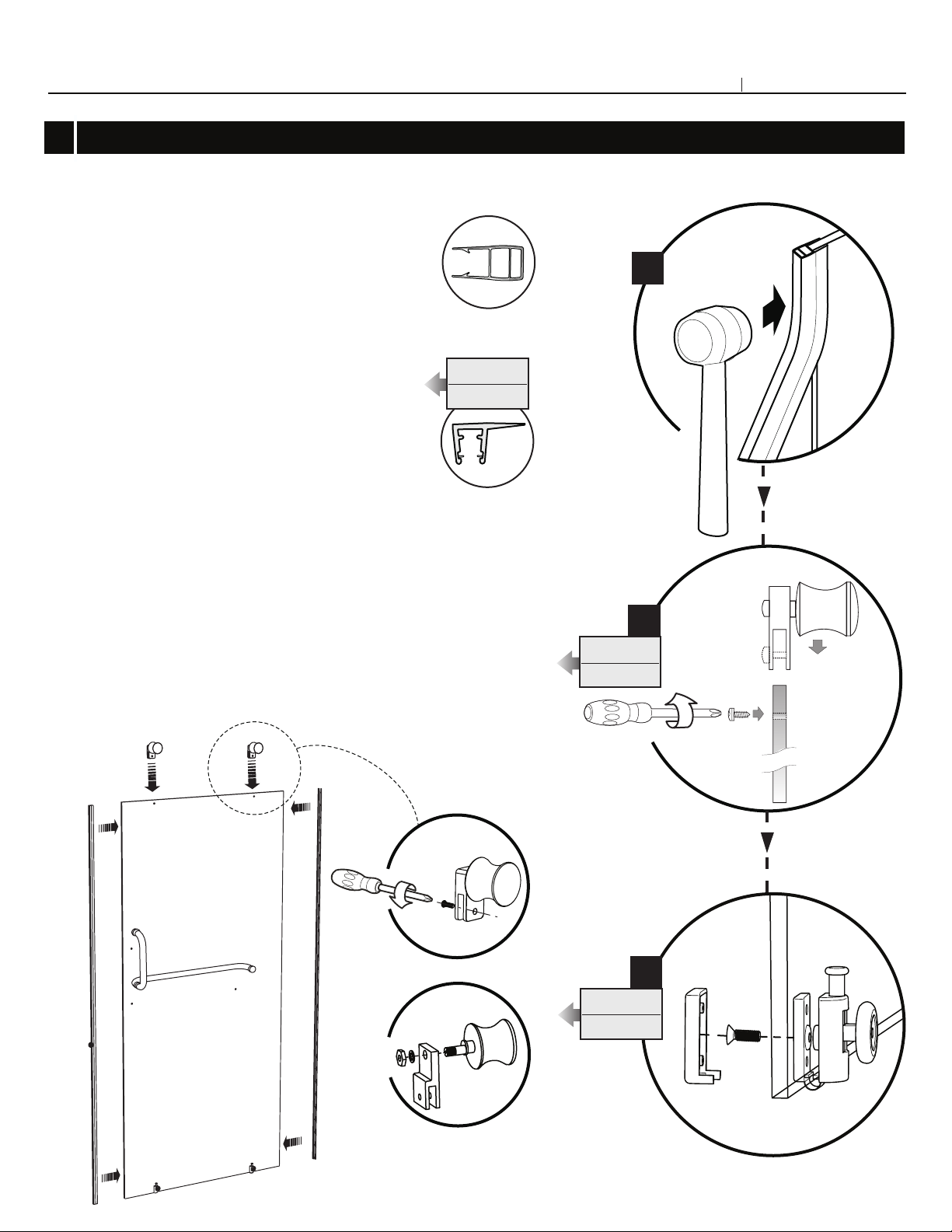

ASSEMBLAGE DE LA PORTE / DOOR ASSEMBLY
3
9
GUIDE D’INSTALLATION INSTALLATION MANUAL
JOINT MAGNÉTIQUE /
MAGNETIC GASKET
JOINT LATÉRAL /
SIDE GASKET
3a.
3b.
3c.
Installer à l’aide d’un maillet le joint magné-
tique latéral et le joint latéral sur le panneau
de porte. Placer le côté texturé à l’extérieur
de la porte de bain.
Use a mallet to install the magnetic gasket
and the side gasket on the door panel. En-
sure the textured side of the glass panel is
located towards the outside of the tub.
Installer les roulettes sur le panneau de
porte de façon à ce que les roulettes poin-
tent vers l’extérieur du bain. La poignée
verticale doit toujours être du côté fermeture
de la porte à l’extérieur.
Install the rollers on the door panel so that
the rollers point towards the outside of the
tub. The vertical handle must always be
located on the opening side of the door
towards the outside of the tub.
Installer les guides du bas sur le panneau de
porte en plaçant les roulettes vers l’extérieur
du bain. Placer le capuchon sur la vis du
guide.
Install the bottom sliders on the door panel
while placing the wheels towards the outside
of the tub. Place the bottom slider cap over
the screw.
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
3b
3a
3c
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE

4
10

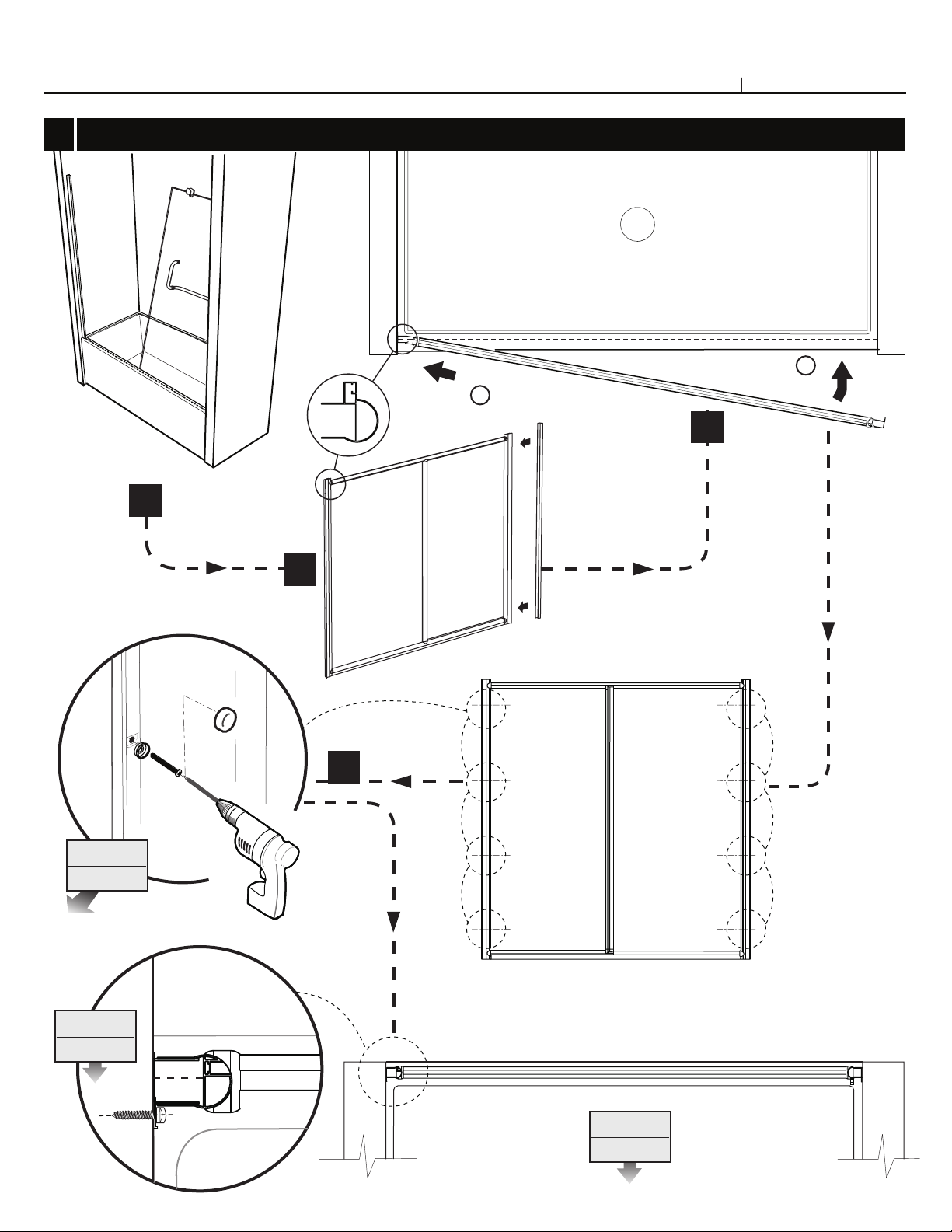

INSTALLATION DU JAMBAGE / WALL JAMB INSTALLATION
GUIDE D’INSTALLATION INSTALLATION MANUAL
Placer le panneau de porte assemblé dans le fond
du bain en protégeant la surface de celui-ci avec un
morceau de carton.
Place the door panel assembly at the bottom of the
tub using a piece of cardboard under the door for
protection.
Insérer les jambages dans le cadrage de la porte.
Placer le cadrage temporairement centré sur le seuil
du bain.
Insert the wall jambs into the expander and place
the frame in its final position
Niveler le cadrage. Marquer les points de perçage.
Enlever temporairement le cadrage.
Level the shower frame. Mark the drilling location of
the holes for the wall jamb then remove the frame
temporarily.
À l’aide d’une mèche de perceuse* 1/4”, faites
4 trous sur les marques au mur de chaque côté.
Déposer une goutte de silicone dans chaque trou et
insérer les chevilles (8).
With a 1/4” drill bit*, drill 4 holes into the wall using
the marks done in the previous step. Place a drop
of silicone in each hole and insert 4 wall plugs. This
step must be done on both sides.
Visser au mur seulement le jambage du côté ferme-
ture de la porte.
Screw only one wall jamb onto the wall, It must
be the one where the magnetic expander will be
inserted.
Insérer le jambage restant dans le cadrage du côté
du panneau fixe.
Insert the second wall jamb into the expander on the
side of the fix panel.
Insérer en angle le jambage fixé au mur dans
l’extenseur du cadre et centrer le cadre sur le seuil
du bain et étirant les jambages jusqu’au mur.
Insert the frame at an angle by placing the magnetic
expander into the wall jamb which is fixed on the
wall. Slide and center the frame in the opening by
streching the second wall jamb to the wall.
Visser le jambage avec les vis 1 1/4” (3) dans les
chevilles préinstallées. Installer les capuchons
couvre-vis (3).
Screw the second wall jamb onto the wall by using
1 1/4” screws (3). The wall plugs should already be
installed in whe wall. Install the screw caps (3).
4a.
4b.
4c.
4d.
4e.
4f.
4g.
4h.
4a
4b
4d
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
*Pour installer la porte de douche sur des tuiles en céramique, utiliser une mèche 1/4’’ à céramique /
To install the shower door on ceramic tiles, use a 1/4’’ drill bit for ceramic tiles.
*

INSTALLATION DU JAMBAGE / WALL JAMB INSTALLATION
4
11
GUIDE D’INSTALLATION INSTALLATION MANUAL
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
Glisser/Slide
A
B
Pivoter/Rotate
4f
4g
4h
4e
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE

5
12
SECURISER LES JAMBAGES / SECURE THE WALL JAMBS
GUIDE D’INSTALLATION INSTALLATION MANUAL
5a.
5b.
Assurer le niveau du cadre et serrer les
extenseurs avec leur jambage à l’aide de
pinces autobloquantes.*
Level the top track and bottom track, by
using locking pliers . Clamp the expanders
with their wall jambs.*
Sécuriser les extenseurs avec les jambages
à l’aide des vis autoperçantes #8- 1/4’’(6) et
placer les capuchons (6) sur les têtes de vis
apparentes.
Secure the expanders with the wall jambs
by using the 3/8” self drilling screws (6) and
screw caps (6).
RECOUVREZ LES DENTS DE LA PINCE AFIN DE NE
PAS GRAFIGNER LES PIÈCES EN ALUMINIUM.
COVER THE PLIER’S TEETH BEFOREHAND TO
AVOID SCRATCHING THE ALUMINUM PARTS.
5a
5b
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
*

6
13
INSTALLATION DE LA PORTE / DOOR PANEL INSTALLATION
GUIDE D’INSTALLATION INSTALLATION MANUAL
6d.
6e.
Placer les roulettes du panneau de porte sur
le rail supérieur et enfoncer les guides du bas
pour les engager dans le rail inférieur.
Place the top rollers of the door panel on the
top track and push on the bottom sliders to
engage them in to the bottom track.
Dévisser légèrement les vis des roulettes du
panneau de porte et revisser en assurant la
verticalité du panneau de verre à l’aide d’un
niveau.
Slightly unscrew the nut of the top rollers of
the door panel this will allow you to adjust
the door. Screw it back by ensuring verticality
with the level.
6d
6e
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE

7
14
INSTALLATION DES ACCESSOIRES / ACCESSORIES INSTALLATION
GUIDE D’INSTALLATION INSTALLATION MANUAL
GUIDE D’INSTALLATION INSTALLATION MANUAL
Utiliser un maillet et un bloc pour insérer les
joints d’étanchéité de chaque côté du panneau
fixe et du panneau de retour entre les exten-
seurs et le panneau de verre, ainsi qu’entre
le montant vertical et le panneau de verre.
Les joints verticaux doivent être installés à
l’intérieur de la porte de bain.
Using a mallet and block install the two vertical
gaskets. One between the expander and fix
panel, the second between the vertical column
and fix panel. The gasket must be installed
inside the tub enclosure.
Visser la butée sur le rail inférieur du côté pan-
neau fixe.
The bumper is located on the bottom track op-
posite the opening of the door.
Placer les couvercles sur les extenseurs.
Place the expander caps on the expanders.
7a.
7b.
7c.
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
7b
7a
7c

GUIDE D’INSTALLATION INSTALLATION MANUAL
8
15

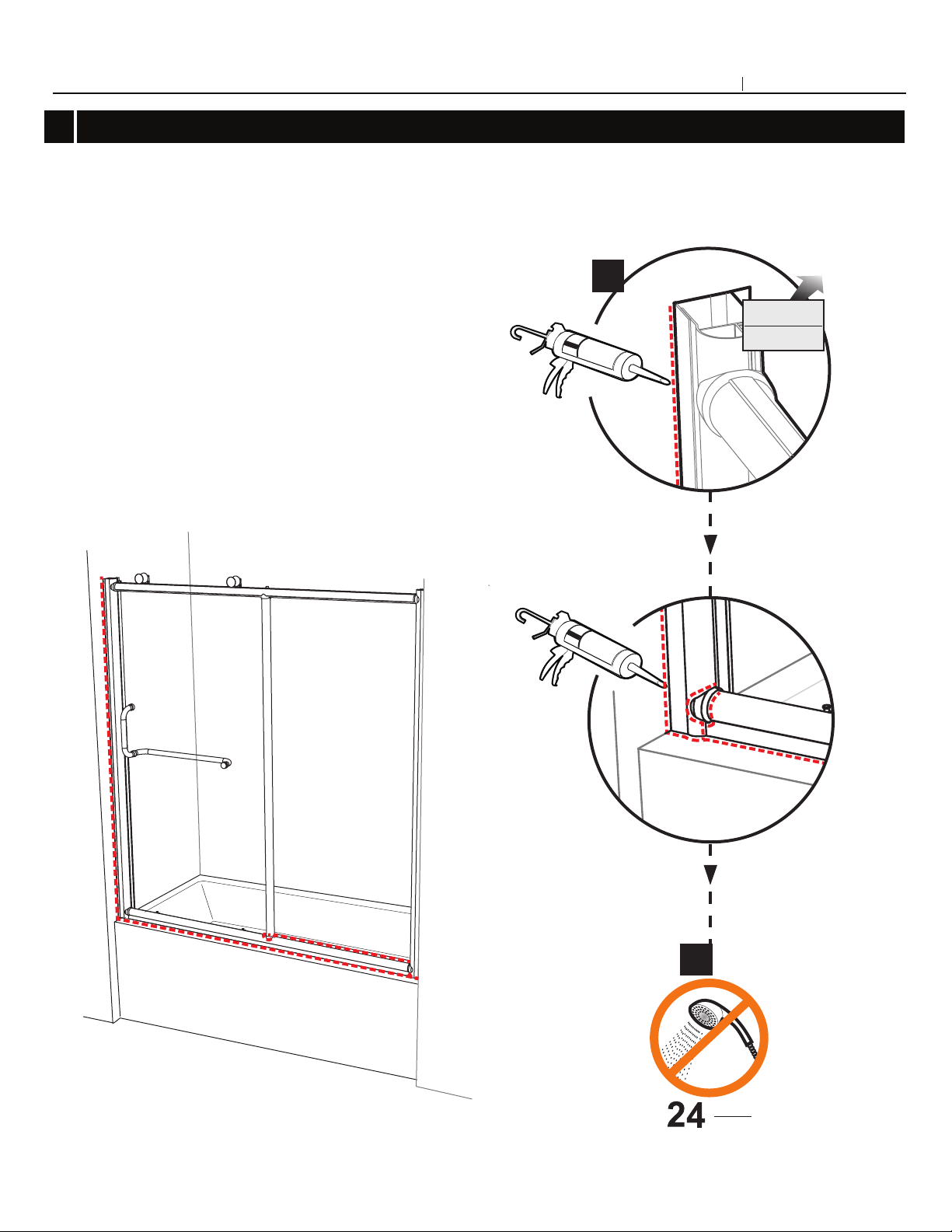

CALFEUTRAGE / SEALING
GUIDE D’INSTALLATION INSTALLATION MANUAL
HEURES
HOURS
8a.
8b.
Calfeutrer avec du silicone l’extérieur du cadre
entre le mur et le jambage, le long des rails
inférieurs, en bas du panneau fixe et en bas
du panneau de retour si applicable.
Silicone the outside of the frame between the
wall and the wall jamb, along the bottom rail,
below the fix panel and at the bottom of the
return panel if applicable.
Attendre 24 heures avant de faire fonctionner
la douche pour laisser le silicone séché.
Wait 24 hours before using the shower to dry
the silicon.
8b
INTÉRIEUR DE
LA DOUCHE
INTERIOR
SHOWER SIDE
8a
