Viktige sikkerhetsinstruksjoner:
Viktiga säkerhetsinstruktioner:
Important safety intructions:
!
FARE!
Alle elektriske tilkoblinger må utføres av fagperson.
!
FARA!
Alla elektriska inkopplingar måste utföras av
fackperson.
!
DANGER!
All electrical connections must be carried out by
qualified electricians.

3
ECONORDIC
!
FARE! Produktet må settes i servicemodus og gjøres
strømløst før service utføres.
!
DANGER! Put the product in service mode and then
disconnect the power before service is performed.
!
FARA! Sätt produkten i serviceläge och bryt sedan
spänningen innan service utförs.
Servicemodus
1. Start Flexit GO-appen og koble til produktet du skal
utføre service på.
2. Gå inn i meny for service (Øvrige > Service)
3. Velg ”Servicemodus”. Produktet vil nå foreta en
kontrollert nedstengning. Dette kan ta noe tid, avhengig
av produktets driftsmodus.
4. Skru av allpolig bryter. Service kan nå utføres.
Serviceläge
1. Starta Flexit GO appen och anslut till produkten du ska
utföra service på.
2. Gå in på sidan för service (Övrigt > Service)
3. Välj ”Serviceläge”. Produkten vil nu göra en kontrollerad
nedstängning. Det kan ta olika lång tid beroende på
driftläge.
4. Slå av den allpoliga brytaren. Service kan nu utföras.
Service mode
1. Start the Flexit GO app and select the product you want
to service.
2. Enter the service menu (More > Service)
3. Select ”Service mode”. The product will now make a
controlled shutdown. The shutdown time depends on
the operating mode.
6ZLWFKR΍WKHDOOSROHVZLWFK6HUYLFHFDQQRZEHFDUULHG
out.

4
ECONORDIC
1
1. Løsne de to skruene på framsiden og på venstre
side av elberederen.
2. Løsne dekselet for å komme til koblingene i bunnen
på berederen. Trekk dekselet nedover.
3. Trekk ut kontakter og følerprobe.
2
3
1. Lossa de två skruvarna på framsidan och på vänster
sida av elvärmaren.
2. Lossa höljet för att komma åt kopplingarna i botten
av värmaren. Dra ned höljet.
3. Dra ut kontakterna och givarsonden.
1. Loosen the two screws on the front side and on the
left side of the electric heater.
2. Loosen the cover in order to reach the connections
at the base of the heater. Pull the cover down.
3. Extract contacts and sensor probe.
TIPS: Du behøver TX20 og fastnøkkel 24 mm.
TIPS: Du behöver TX20 och fast nyckel 24 mm.
TIP: You need TX20 and wrench 24 mm.

5
ECONORDIC
4

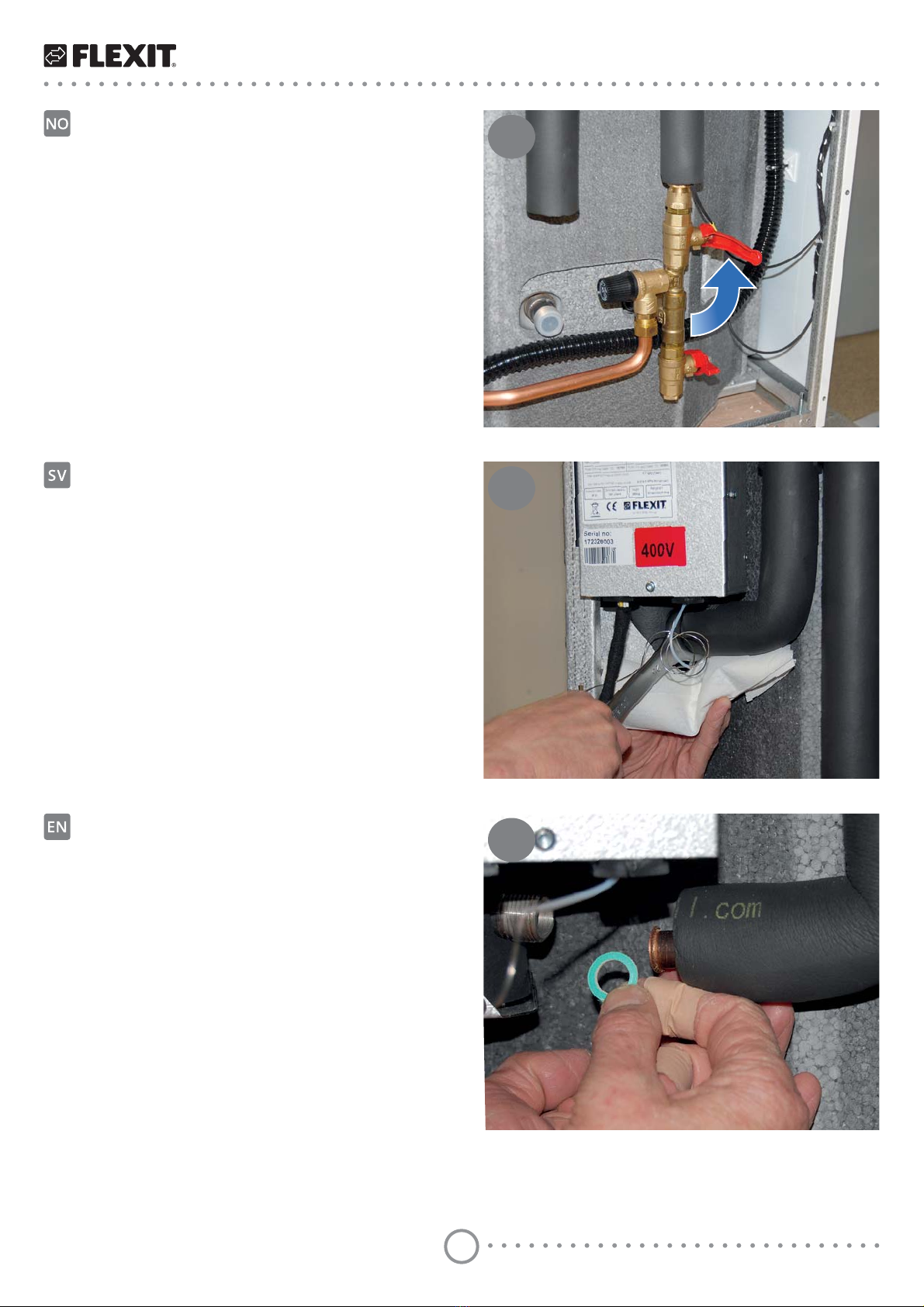

• Steng kran for innkommende vann i boligen.
4. Steng stengeventil mellom tank og rørkrets i
produktet.
• Åpne en kran i boligen for å gjøre systemet trykkløst.
• Steng krana igjen.
5. Koble fra vannrøret i bunnen av elberederen.
TIPS: Ha klut eller papir tilgjengelig. Noe vannsøl vil
forekomme.
6. 6NLIWSDNQLQJRJUHQJMºUUºUȵHQVHQ
5
6
• Stäng kranen för inkommande vatten i bostaden.
4. Stäng avstängningsventilen mellan tanken och
rörkretsen i produkten.
• Öppna en kran i bostaden för att göra systemet
trycklöst.
• Stäng kranen igen.
5. Koppla från vattenröret i botten av elvärmaren.
TIPS: Ha en trasa eller papper tillgängligt. Vattenspill
förekommer.
6. %\WSDFNQLQJRFKUHQJ¸UU¸Uȵ¦QVHQ
• Close the tap for incoming water in the property.
4. &ORVHWKHVKXWR΍YDOYHEHWZHHQWKHWDQNDQGSLSH
circuit in the product.
• Open a tap in the property to depressurise the
system.
• Close the tap again.
5. Disconnect the water pipe in the base of the electric
heater. TIP: Have a cloth or some kitchen roll
available. There will be some water spillage.
6. &KDQJHWKHJDVNHWDQGFOHDQWKHSLSHȵDQJH

6
ECONORDIC
7

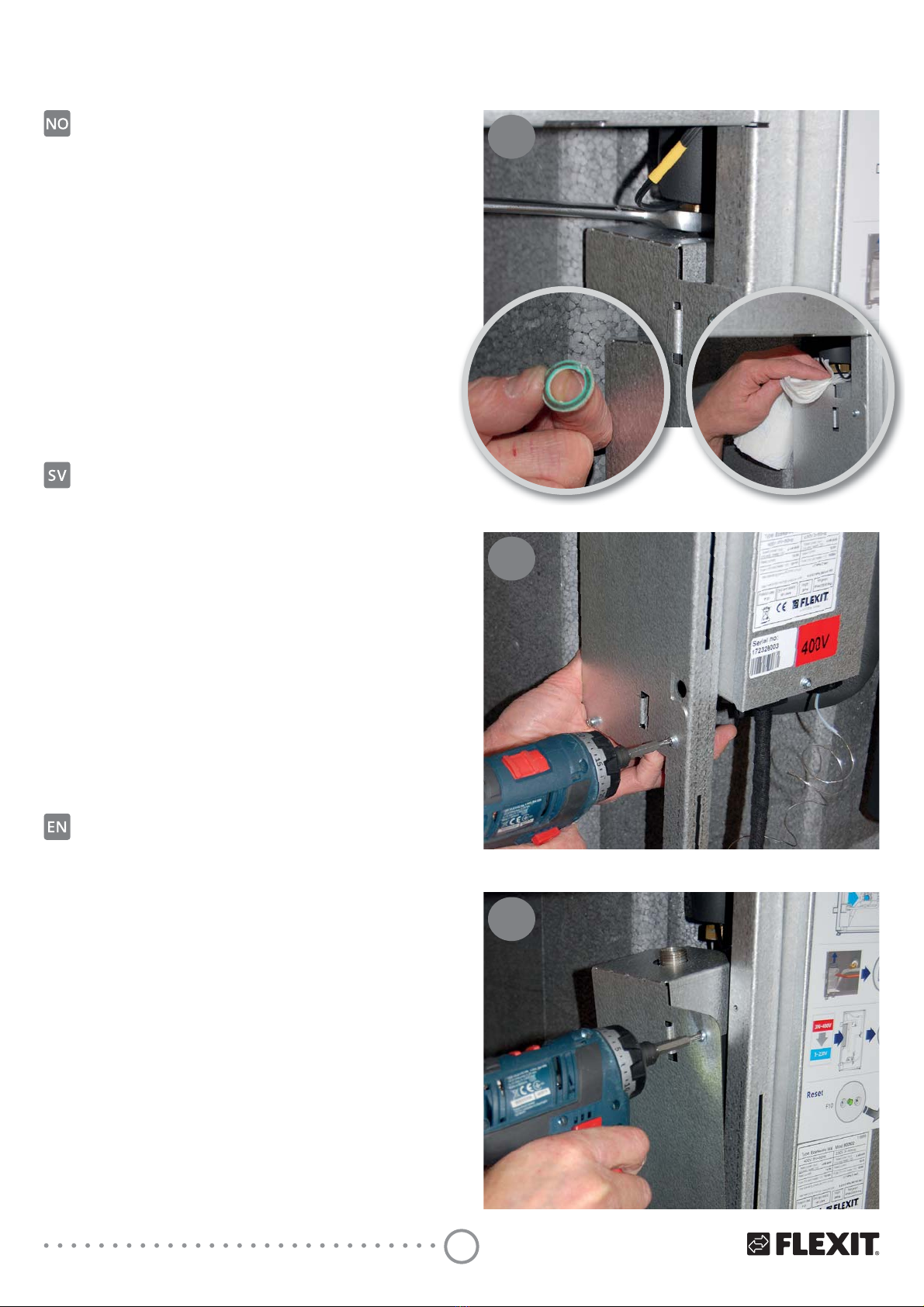

7. Koble fra vannrøret øverst på elberederen. Pass på
så du ikke skader føleren som sitter på røret.
%\WWSDNQLQJRJUHQJMºUUºUȵHQVKHURJV§
TIPS: Ha klut eller papir tilgjengelig. Noe vannsøl vil
forekomme.
8. Skru ut skruene til festet og fjern elberederen.
9. Sett inn ny bereder og fest skruene igjen.
• Koble til vannrørene over og under elberederen.
8
9
7. Koppla från vattenröret överst på elvärmaren. Se till
att du inte skadar givaren som sitter på röret.
%\WSDFNQLQJRFKUHQJ¸UU¸Uȵ¦QVHQ¦YHQK¦U
TIPS: Ha en trasa eller papper tillgängligt. Vattenspill
förekommer.
8. Skruva ut skruvarna till fästet och ta bort elvärmaren
9. Sätt in en ny värmare och fäst skruvarna igen.
• Anslut vattenrören över och under elvärmaren.
7. Disconnect the water pipe at the top of the electric
heater. Ensure that you do not damage the sensor
ȴWWHGWRWKHSLSH&KDQJHWKHJDVNHWDQGFOHDQWKH
SLSHȵDQJHKHUHWRRTIP: Have a cloth or piece
of kitchen roll available. There will be some water
spillage.
8. Unscrew the bracket screws and remove the electric
heater.
9. Insert a new heater and refasten the screws.
• Connect the water pipes above and below the
electric heater.

7
ECONORDIC
10. Stikk inn proben og sørg for at den tres helt til den
stopper i toppen av elberederen.
11. Kontaktene må nå kobles på igjen.
VIKTIG! Ledningene er merket og består av 3 stk. par:
IN + OUT. Hvert par kobles på hver sin farge:
L1 in ogrønn
L1 out ogrønn
L2 in ohvit
L2 out ohvit
L3 in orød
L3 out orød
Kontroller at proben fortsatt er tredd helt i toppen av
berederen etter at kontaktene er koblet til.
• Sett på dekselet nederst og fest skruene igjen.
10
11
10. Stick in sonden och se till att den träs ända tills den
stannar i toppen av elvärmaren.
11. Kontakterna måste nu anslutas igen.
VIKTIGT! Ledningarna är märkta och består av 3 st. par:
IN + OUT. Varje par ansluts till var sin färg:
L1 in ogrön
L1 out ogrön
L2 in ovit
L2 out ovit
L3 in oröd
L3 out oröd
Kontrollera att sonden fortfarande är helt trädd i toppen
av värmaren efter att kontakterna har anslutits.
• Sätt på höljet längst ned och fäst skruvarna igen.
10. Insert the probe and ensure that it reaches all the
way to the stopper at the top of the electric heater.
11. The contacts must now be reconnected.
IMPORTANT! The cables are labelled and consist of
three pairs:
IN + OUT. Each pair connects to its own colour:
L1 in ogreen
L1 out ogreen
L2 in owhite
L2 out owhite
L3 in ored
L3 out ored
Check that the probeLVVWLOOULJKWDWWKHWRSRIWKHȵRZ
through heater once the connectors have been plugged in.
• Attach the cover at the base and refasten the
screws.
IN OUT
OUT
IN
IN
OUT

8
ECONORDIC
Idriftsetting
FØR IDRIFTSETTING
!
ADVARSEL!
Før idriftsetting må veiledningen
under følges for å unngå skade på
produktet.

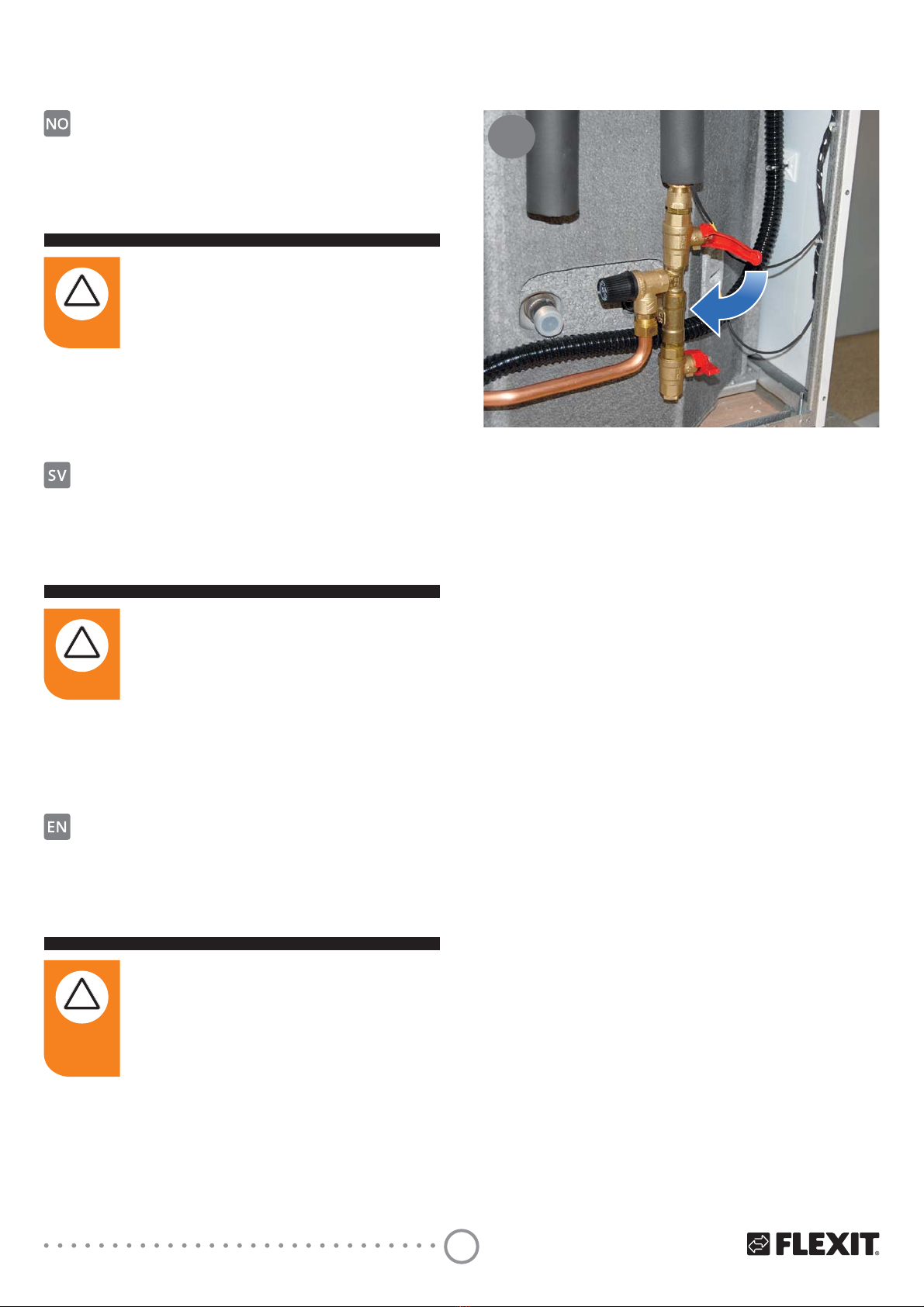

1. Åpne stengeventil i produktet for innkommende
vann ved å vri den 90° ned.
• Åpne kran for innkommende vann i boligen.
1
Driftsättning
FÖRE DRIFTSÄTTNING
!
VARNING!
Före idrifttagning måste
anvisningarna nedan följas för att
undvika skada på produkten.
1. Öppna avstängningsventilen i produkten för
inkommande vatten genom att vrida den 90° ned.
• Öppna kranen för inkommande vatten i bostaden.
Commissioning
PRIOR TO COMMISSIONING
!
CAUTION!
Prior to commissioning, the
following instructions must be
followed to avoid damaging the
product.
1. 2SHQWKHVKXWR΍YDOYHLQWKHSURGXFWIRULQFRPLQJ
water by twisting it 90° down.
• Open the tap for incoming water in the property.

9
ECONORDIC

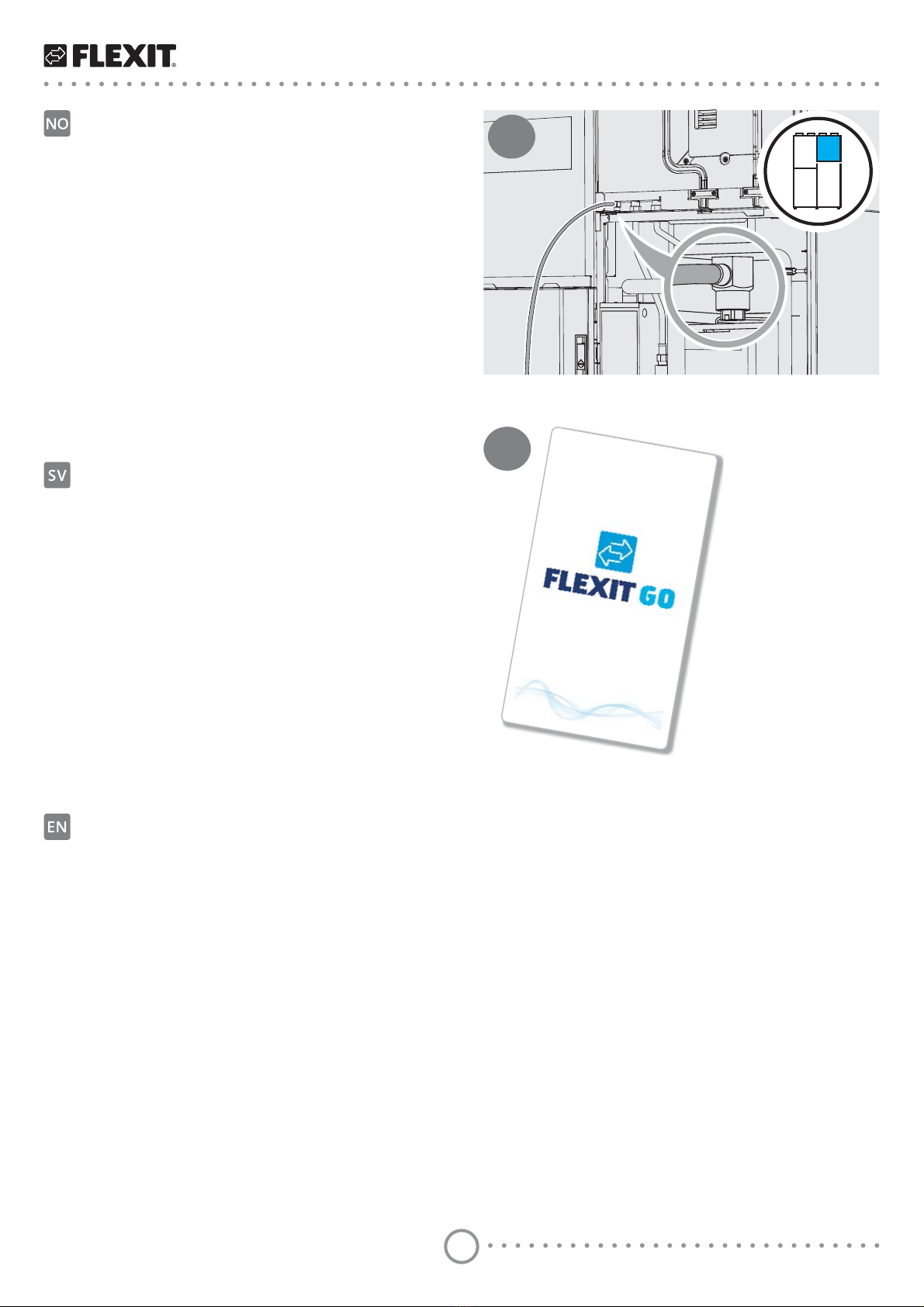

2. Koble til slange for avlufting som vist. Legg slangen
inn i spillkoppen eller i en bøtte for å unngå vannsøl
på produktet.
• Start produktet ved å skru på allpolig bryter.
3. Start Flexit GO-appen og koble til produktet med
kode for servicetekniker. Ta kontakt med Flexit for å
få kode hvis du ikke har den.
• Gå inn i meny for service (Øvrige > Service).
• Velg ”Servicemodus”. Produktet vil nå foreta en
kontrollert nedstengning. Dette kan ta noe tid,
avhengig av produktets driftsmodus.
• Gå inn på ”Servicemeny” og deretter ”Varmepumpe”.
Velg servicemodus ”Forced pump air purge”.
Avluftningsprosessen vil nå starte. Du hører når
pumpen starter.
2
2. Anslut en slang för avluftning enligt bilden. Lägg
slangen inn i spillkoppen eller i en hink för att
undvika att vatten spills på produkten. Start
produktet genom att slå på den allpoliga brytaren.
3. Starta Flexit GO appen och anslut till produkten med
kod för servicetekniker. Ta kontakt med Flexit för att
få koden om du inte har den.
• Gå in på sidan för service (Övrigt > Service).
• Välj ”Serviceläge”. Produkten gör nu en kontrollerad
nedstängning. Det kan ta olika lång tid beroende på
driftläge.
• Gå in på ”Servicemeny” och sedan ”Värmepump”.
Välj underhållsläge ”Forced pump air purge”.
Luftningsprocessen kommer nu starta. Du hör när
pumpen startar.
2. Connect the venting hose as shown. Lead the
hose in to the drip tray or to a container to avoid
water spillage on the product. Start the product by
switching on the all-pole switch.
3. Start the Flexit GO app and connect the product with
a code for the service technician. Contact Flexit to
receive a code if you don’t have one.
• Enter the service menu (More > Service).
• Select ”Service mode”. The product will now perform
a controlled shutdown. This may take some time,
depending on the product’s operating mode.
• Enter the service menu and then “Heat pump”.
Select service mode “Forced pump air purge”. The
purging process will now start. You will hear when
the pump starts.
3

10
ECONORDIC
4. Använd en 10mm blocknyckel för att öppna
luftskruven.
5. Skruva mot vänster för att öppna. Skruva mot höger
för att stänga.
• Se till att du luftar minst 15 min. på en EcoNordic
WH4 så att båda vattenkretsarna blir luftade. På en
EcoNordic W4 bör du lufta minst 10 min.
• När luftning är klar välj undehållsläge ”None”.
• Gå sedan tillbaka till sidan för service och välj
”Starta”.
• Du kan även slå av den allpoliga brytaren och sedan
slå på den igen, så startar produkten normalt.
4. Bruk fastnøkkel 10 mm ved åpning av luftenippel.
5. For å stenge, skru mot høyre. For å åpne, skru mot
venstre.
• WH4 bør luftes i minst 15 min. W4 bør luftes i minst
10 min.
• Når avluftingen er klar velg servicemodus ”None”.
• Gå deretter tilbake til meny for service og velg ”Start”.
• Når du slår all-polig bryter av og på igjen, vil
produktet starte normalt.
4
5
4. Use a 10 mm spanner to open the air purge.
5. To close, screw to the right. To open, screw to the
left.
• WH4 should be purged for a minimum of 15 mins.
W4 should be purged for a minimum of 10 mins.
• When the purging is complete, select service mode
“None”.
• Then return to the service menu and select “Start”.
• :KHQ\RXWXUQWKHDOOSROHVZLWFKR΍DQGRQDJDLQ
the product will start normally.

11
ECONORDIC

Flexit AS, Televeien 15, N-1870 Ørje
www.flexit.no
