Salda Comfort box User manual

•mon• pasilieka teis• keisti techninius duomenis Änderungen in Konstruktion und Design sind vorbehalten

Subject to technical modi•cation ••!"#$!%"&'() !*&+$(,'& #+ *!-!. /•+$! 0*!$'•1'2*&$!$+2", &'32"4'*5"3 %+2263

ŠILDYTUVO-AUŠINTUVO DĖŽĖ

ШКАФ НАГРЕВАТЕЛЯ-ОХЛАДИТЕЛЯ

HEATER-COOLER BOX

HEIZ- UND KÜHLBOX

Comfort Box

Techninis vadovas [ lt ]

Техническое руководство [ ru ]

Technical manual [ en ]

Bedienungsanleitung [ de ]

Comfort Box

www.salda.lt

[ lt ] [ ru ]

[ en ] [ de ]

Turinys

Bendra informacija 3

Transportavimas ir saugojimas 3

Aprašymas 3

Darbo sąlygos 4

Apsaugos priemonės 4

Montavimas 4

Drenažas 5

Sudėtinės dalys 6

Aptarnavimas 7

Vėdinimo sistemos patikra 7

Elektrinis pajungimas (kai yra vendeninis šildytuvas) 9

Vandeninio šildytuvo apsauga 9

Elektriniai techniniai parametrai 10

Matmenys 10

Garantija 13

ES atitikties deklaracija 14

Содержание

Общая информация 3

Транспортировка и хранение 3

Описание 3

Условия работы 4

Меры предосторожности 4

Установка 4

Дренаж 5

Комплектующие 6

Обслуживание 7

Проверка системы вентиляции 7

Электрическое подключение (когда имеется водяной нагреватель) 9

Защита водяного нагревателя 9

Электротехнические параметры 10

Размеры 10

Гарантия 13

Декларация соответствия нормам ЕС 14

Contents

General information 3

Transportation and storage 3

Description 3

Operating conditions 4

Safety precautions 4

Mounting 4

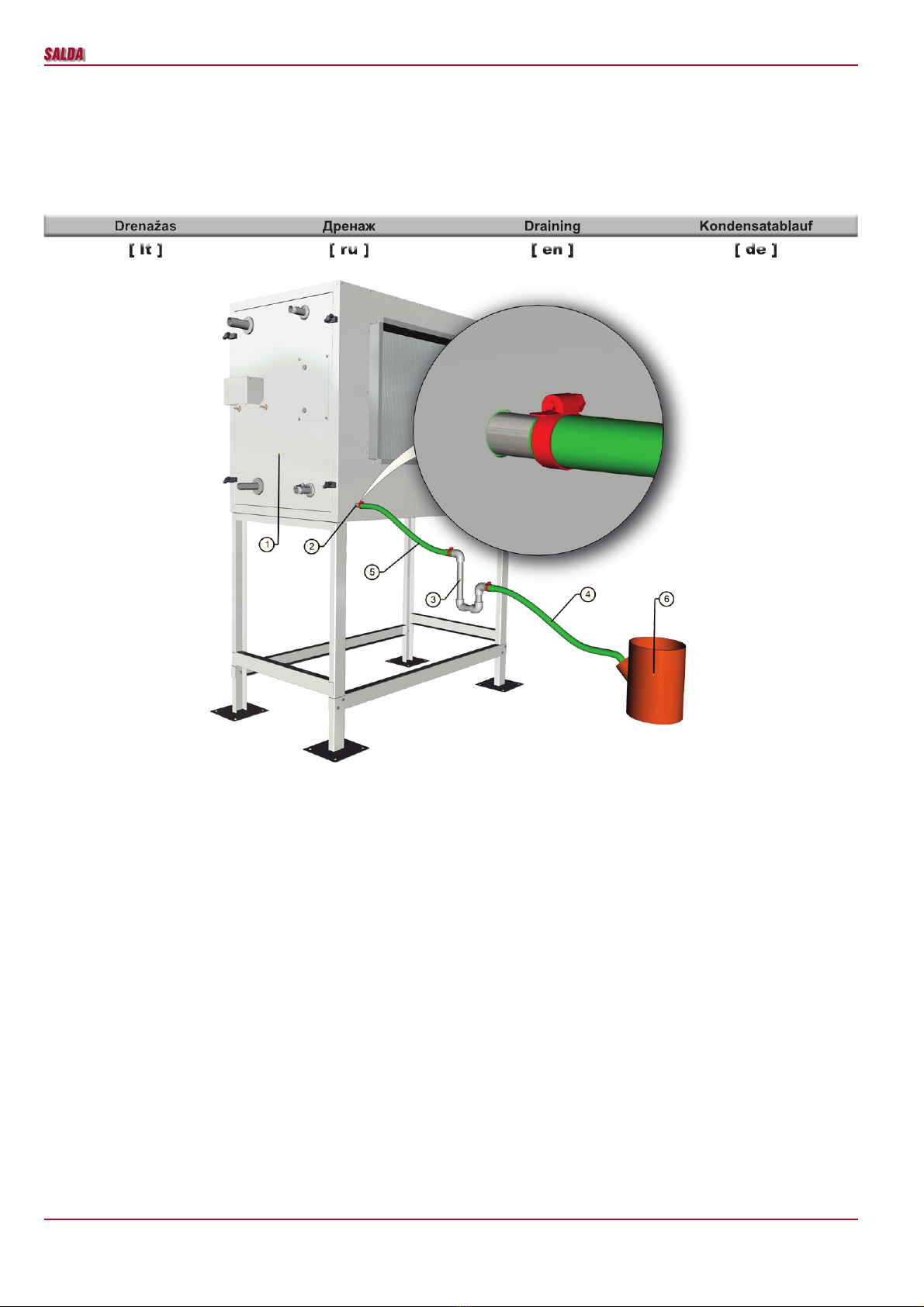

Draining 5

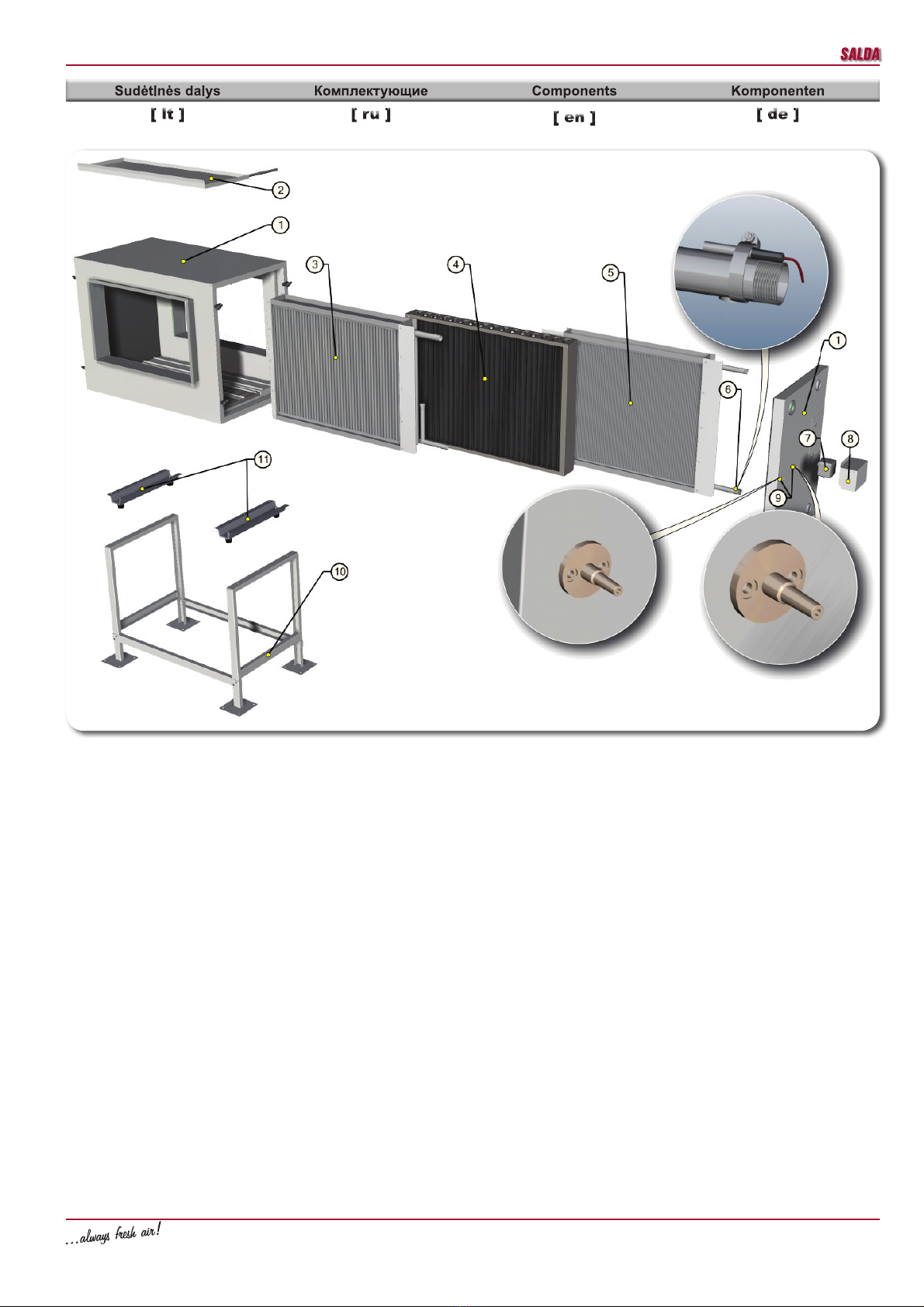

womponents 6

Maintenance 7

Inspection of the ventilation system 7

Electrical connection (zhen zater heater is installed) 9

{ater heater frost protection 9

Electrical parameters 10

Dimensions 10

{arranty 13

Ew Declaration of wonformity 14

Inhalt

Allgemeine xnformation 3

Transport und |agerung 3

Beschreibung 3

Betriebsbedingungen 4

Schut}massnahmen 4

Montage 4

~ondensatablauf 5

~omponenten 6

Bedienung 7

Überprüfung des ~ühlsystems 7

Elektrischer Anschluss (zenn ein {asserhei}er montiert ist) 9

•rostschut} des {asserhei}ers 9

Elektrische und technische {erte 10

Abmessungen 10

Garantie 13

Ew€~onformitätserklärung 14

Comfort Box

www.salda.lt

Naudojami v!dinimo sistemose.

Comfort Box susideda iš korpuso, šildytu-

vo ir/arba aušintuvo rit!s, ner"dijan#io plieno

kondensato vonel!s su nub!gimo sifonu, la-

šeli$ gaudytuvo, priešužšaliminio termostato ir

gr%žtan#io vandens temperat"ros jutiklio, pado

su reguliojamomis, antivibracin!- mis atrami-

n!mis kojel!mis, atramini$ koj$ (%eina tik %

Comfort Box 800x500), standartini$ C pro&lio

'anš$ sujungim$.

Comfort Box korpusas pagamintas iš 0,7mm

cinkuotos skardos, išor! nudažyta milteliniu

b"du. Korpusas izuoliuotas 50mm akmens

vata.

Comfort Box šildytuvai ir aušintuvai yra pa-

gaminti iš varini$ vamzdeli$ ir aliumini$ plokš-

teli$, r!mas - iš cinkuotos skardos.

Šoniniai dang#iai lengvai nuimami atsukus 4

prispaud!jus (pav. 6).

Šildytuvo ir aušintuvo valymas ir tikrinimas

atliekamas nu!mus šonin% dangt%.

Skirtas darbui patalpose ir lauke.

renginio paskirtis: švaraus oro šildymas ir

aušinimas, kondensato/vandens lašeli$ sulai-

kymas.

Naudojamas tik švaraus oro ventiliavimo ir

kondicionavimo sistemose.

Netinkami naudoti baseinuose, pirtyse ir

pan.

Used in ventilation systems.

The Comfort Box consists of heating coil and/

or cooling coil, stainless steel drip tray with

drainage system, drop eliminator,

antifrost thermostat and return water tem-

perature sensor, adjustable frame with rubber

absorbers, support frame (included only with

Comfort Box 800x500) and standard C proﬁle

ﬂanges connectors.

The Comfort Box casing is made of 0,7 mm

galva-

nized steel with external powder coating.

Casing

insulation 50mm rock wool.

The Comfort Box coils are made of copper

tubes and aluminum plates, housing is made

of galvanized steel.

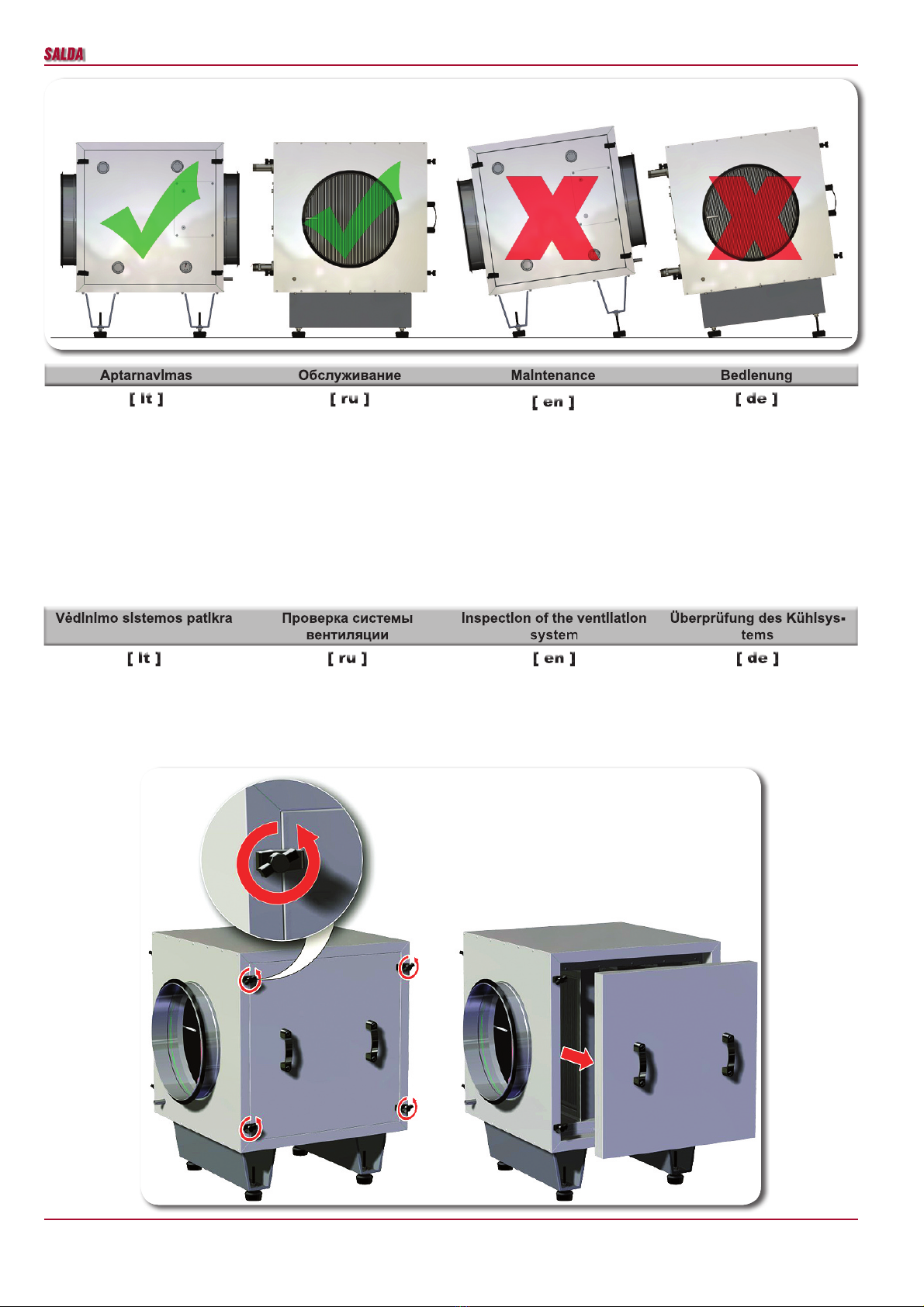

The service panels are easily removed after

unscrewing 4 bolts (pic. 6).

After removing the cover, the heater can be

cleaned and inspected.

The unit is designed to operate indoors and

outdoors for heating and cooling of the clean

air. The unit is used in clean air ventilation and

conditioning systems.

Unsuitable for use in swimming pools,

saunas and similar.

Das Gerät wird in Lüftungssystemen verwendet.

„Comfort Box“ besteht aus einem Gehäuse,

einer Heiz- und/oder Kühlspirale, einer rostfreien

Kondensatmulde mit Ablaufsiphon, einem Trop-

fenabscheider, einem Frostschutzthermostat und

einem Rücklaufwasser-Temperaturfühler, einem

Rahmen mit verstellbaren schwingungsfreien

Stützfüßen, einem Stützsockel (nur beim „Com-

fort Box“ 800x500) und Standardverbindung aus

C-Proﬁl-Flanschen.

„Comfort Box“-Gehäuse ist aus einem ver-

zinkten Blech von 0,7 mm und mit einer Pul-

verbeschichtung hergestellt. Der Gehäuse ist

mit einer 50 mm Steinwollisolierung ausgeführt.

Heiz- und Kühlspiralen vom „Comfort Box“ sind

aus Kupferröhrchen und Aluplatten hergestellt,

der Rahmen ist aus verzinktem Blech hergestellt.

Seitliche Abdeckplatten sind leicht durch das

Abschrauben von 4 Bolzen abnehmbar. (Abb. 6)

Reinigung und Prüfung des Heizungs- und Küh-

lungskörpers wird nach Abnahme der seitlichen

Abdeckplatte durchgeführt.

Ist für Betrieb in Innenräumen und im Freien

bestimmt.

Das Gerät ist für Wärmung und Kühlung der

sauberen Luft, Zurückhaltung der Kondensat-/

Wassertropfen bestimmt.

Es wird nur in Lüftungs- und Klimaanlagen der

sauberen Luft verwendet.

Nicht für Betrieb in Schwimmbäder, Saunen

u. Ä. bestimmt.

Используются в вентиляционных системах.

Comfort Box состоит из корпуса, тепло-

обменника нагревателя и/или теплообмен-

ника охладителя, нержавеющей ванночки

для конденсата с сифоном для водостока

стекания, улавливателя капель, термостата

противозамерзания и датчика температуры

возвратной воды, рамы с регулируемыми

антивибрационными опорными ножками,

опорных ног (комплектуются только с Comfort

Box 800х500), стандартного соединения

фланцев С профиля.

Корпус Comfort Box изготовлен из оцинко-

ванной жести 0,7 мм, внешняя сторона по-

крашена порошковым способом. Корпус изо-

лирован минеральной ватой толщиной 50 мм.

Нагреватели и охладители Comfort Box из-

готовлены из медных трубок и алюминиевых

пластинок, корпус из оцинкованной жести.

Боковые крышки легко снимаются посред-

ством откручивания 4 болтов (6 рис.).

Чистка и проверка нагревателя-охладителя

осуществляется после снятия боковой

крышки.

Предназначен для работы внутри и снаружи

помещений.

Предназначение агрегата: подогрев и

охлаждение чистого воздуха, сбора конден-

сата/водяных капель.

Используется только в системах вентиляции

и кондиционирования чистого воздуха.

Не подходит для бассейнов, саун и т. д.

• Prieš montuojant įrenginį būtina perskaityti

visą šiame dokumente pateiktą medžiagą.

• Įrenginio montavimą gali atlikti tik apmoky-

tas ir kvaliﬁkuotas personalas, susipažinęs

su tokio tipo įrenginių montavimu, jų patikra,

aptarnavimu ir reikalingais darbo įrankiais,

montavimo darbams atlikti.

• Jei pateikta medžiaga yra neaiški, ar kyla

abejonių dėl saugaus montavimo ir naudoji-

mo, kreipkitės į gamintoją ar jo atsovą.

• Įrenginys gali dirbti tik žemiau išvardintose

sąlygose.

• Griežtai draudžiama naudoti įrenginį ne pa-

gal paskirtį ar ne pagal numatytas darbo są-

lygas, negavus tam raštiško gamintojo arba

atstovo leidimo.

• Atsiradus gedimui, būtina pranešti gamintojui

ar jo atstovui, apibūdinti gedimą bei pateikti

duomenis, nurodytus gaminio lipduke.

• Atsiradus gedimams, draudžiama remontuo-

ti, ardyti įrenginį, prieš tai negavus gamintojo

ar jo atstovo raštiško leidimo.

• Įrenginio ardymą, remonto darbus ar modi-

ﬁkavimą galima atlikti tik gavus raštišką ga-

mintojo arba jo atstovo sutikimą.

• Перед монтажом устройства необходимо

полностью ознакомиться с материалом, при-

веденным в настоящей инструкции.

• Монтаж устройства может выполнить только

обученный квалифицированный персонал,

знакомый с монтажом таких устройств, их

проверкой, обслуживанием и рабочим инстру-

ментом, необходимым для выполнения мон-

тажных работ.

• Если приведенные материалы не ясны, или

возникают сомнения в безопасности монтажа

и эксплуатации, обратитесь к производителю

или его представителю.

• Устройство может работать только в оговорен-

ных ниже условиях.

• Использование устройства не по назначению

или не в соответствии с предусмотренными

условиями работы без письменного согласия

производителя или представителя строго вос-

прещается.

• В случае выявления неисправности необхо-

димо сообщить об этом производителю или

его представителю, охарактеризовать неис-

правность и привести данные, указанные на

наклейке изделия.

• В случае выявления неисправностей ремонт,

разборка устройства без письменного со-

гласия производителя или его представителя

воспрещается.

• Разборку изделия, работы по ремонту или

модификации можно выполнить только с

письменного согласия производителя или его

• Before installing the unit read the entire infor-

mation provided in this document.

• Installation of the unit must only be per-

formed by trained and qualiﬁed personnel

aware of installation of such type of units,

inspection, maintenance and tools required

for installa-tion works.

• If the provided information is unclear or any

doubts arise regarding safe installation

and operation, please contact the man fac-

turer or his representative.

• The unit must be operated only under the be-

low listed conditions.

• It is strictly forbidden to use the unit for non-

designed purposes or in contradiction to

the speciﬁ ed working conditions without

written permission of manufacturer or his

repre-sentative.

• The manufacturer or his representative must

be informed about any fault, including de-

scrip- tion of the fault and data speciﬁed on

the manufacturer’s label.

• Any repair or dismantle of the unit in

case of fault is forbidden without previous

written permission of manufacturer or his

repre- sentative.

• Dismantling, repair or modiﬁcation of the unit

must be performed only upon previous writ-

ten consent from manufacturer or his repre-

sentative.

• Vor Inbetriebnahme der Anlage ist sämtliches

in diesem Dokument enthaltene Material sorg-

sam durchzulesen.

• Die Montage der Anlage darf nur von geschul-

tem und qualiﬁziertem Personal vorgenommen

werden, das mit der Montage, Überprüfung

und dem Betreiben solcher Art Geräte sowie

den Gerätschaften für deren Montage vertraut

ist.

• Wenn das gelieferte Material unklar ist oder

Zweifel hinsichtlich der sicheren Montage und

Benutzung bestehen, wenden Sie sich an den

Hersteller oder dessen Vertretung.

• Die Anlage darf nur unter den unten angeführ-

ten Bedingungen betrieben werden.

• Es ist strengstens untersagt, die Anlage nicht

ihrer Bestimmung gemäß oder unter anderen

als den vorgesehenen Arbeitsbedingungen

einzusetzen, wenn nicht eine schriftliche Er-

laubnis des Herstellers dafür vorliegt.

• Bei Störfällen sind der Hersteller oder dessen

Vertretung zu benachrichtigen. Dabei müssen

die Art des Störung sowie die auf dem Herstel-

leraufkleber angegebenen Daten übermittelt

werden.

• Bei Störungen sind das Reparieren oder Aus-

einandernehmen der Anlage ohne Erhalt einer

schriftlichen Genehmigung des Herstellers

oder seiner Vertretung nicht gestattet.

• Das Auseinandernehmen, Reparieren oder

Modiﬁzieren der Anlage ist nur mit schriftlicher

Zustimmung des Herstellers oder seiner Ver-

tretung gestattet.

• Visi įrenginiai yra supakuoti gamykloje taip,

kad atlaikytų normalias pervežimo sąlygas.

• Išpakavus įrenginį patikrinkite, ar transpor-

tuojant jis nebuvo pažeistas. Pažeistus įren-

ginius montuoti draužiama!!!

• Pakuotė yra tik apsaugos priemonė!

• Iškraudami ir sandėliuodami įrenginius, nau-

dokite tinkamą kėlimo įrangą, kad išvengtu-

mėte nuostolių ir sužeidimų. Nekelkite įren-

ginių už maitinimo laidų, pajungimo dėžučių,

oro paėmimo arba šalinimo ﬂanšų. Venkite

sutrenkimų ir smūginių perkrovų. Įrenginius

sandėliuokite sausoje patalpoje, kur santyki-

nė oro drėgmė neviršyja 70% (esant +20°C),

vidutinė aplinkos temperatūra - tarp 0°C ir

+30°C. Sandėliavimo vieta turi būti apsaugo-

ta nuo purvo ir vandens.

• Į sandėliavimo ar montavimo vietą įrenginiai

yra gabenami keltuvais.

• Nepatariame sandėliuoti ilgiau, nei vienerius

metus.

• Все изделия на заводе упакованы так, чтобы

выдержали нормальные условия транспорти-

ровки.

• После распаковки изделия убедитесь в отсут-

ствии повреждений, нанесенных при транс-

портировке. Монтаж поврежденных изде-

лий воспрещен!!!

• Упаковка является всего лишь защитным

средством!

• С целью избежания убытков и травм при раз-

грузке и складировании изделий пользуйтесь

соответствующим подъемным оборудовани-

ем. Не поднимайте устройства за шнуры пита-

ния, монтажные коробки, фланцы забора или

удаления воздуха. Избегайте ударных пере-

грузок. Устройства складируйте в сухом поме-

щении, где относительная влажность воздуха

не превышает 70 проц. (при +20ºC), средняя

температура окружающей среды от 0ºC до

+30ºC . Место складирования должно быть за-

щищено от попадания грязи и воды.

• К месту складирования или монтажа изделия

доставляются подъемниками.

• Не советуется складировать изделия дольше

одного года.

• All units are packed in the factory to with-

stand regular conditions of transportation.

• Upon unpacking, check the unit for any dam-

ages caused during transportation. It is for-

bidden to install damaged units!!!

• Packaging is purely a precautionary meas-

ure!

• At unloading and storing the units, use suit-

able lifting equipment to avoid damages and

injuries. Do not lift units by holding on power

supply cables, connection boxes, air intake

or discharge ﬂanges. Avoid hits and shock

overloads. Before installation units shall be

stored in a dry room with the relative air hu-

midity not exceeding 70% (at +20°) and with

the average ambient temperature ranging

between 0°C and +30°C. The place of stor-

age must be protected against dirt and water.

• The units are transported to the storage or

installation location using fork-lifts.

• The storage is not recommended for a period

longer than one year.

• Die komplette Anlage ist vom Hersteller so

verpackt, dass ein Transport unter normalen

Bedingungen möglich ist.

• Beim Auspacken der Anlage ist zu überprü-

fen, ob diese während des Transports nicht

beschädigt wurde. Das Anmontieren einer

beschädigten Anlage ist untersagt!!!!

• Die Verpackung dient nur dem Schutz der An-

lage!

• Verwenden Sie beim Herausheben und Lagern

der Anlage geeignete Hubgeräte, damit Be-

schädigungen vermieden werden. Stellen Sie

die Anlage nicht auf Netzkabel, Anschlusskäs-

ten, Lufteinlässe oder Flanschen. Vermeiden

Sie Quetschungen und Stöße. Lagern Sie die

Anlage bis zur Montage an einem trockenen

Ort, an dem die Luftfeuchtigkeit bei +20° C

nicht 70% übersteigt und die mittlere Raum-

temperatur zwischen 0°C und +30°C beträgt.

Der Lagerraum muss frei von Verunreinigun-

gen und Wasser sein.

• An den Lagerplatz sowie den Ort, an dem sie

montiert werden soll, ist sie mit Hubgeräten zu

befördern.

• Es empﬁehlt sich nicht, die Anlage länger als

ein Jahr zu lagern.

Comfort Box

www.salda.lt

• Nenaudokite šio įrenginio kitiems tikslams,

nei numatyti jo paskirtyje.

• Neardykite ir niekaip nemodiﬁkuokite įrengi-

nio. Tai gali sukelti mechaninį gedimą ar net

sužeidimą.

• Montuodami ir aptarnaudami įrenginį naudo-

kite specialią darbinę aprangą. Būkite atsar-

gūs - įrenginio ir jį sudarančiųjų dalių kampai

ir briaunos gali būti aštrios ir žeidžiančios.

• Nemontuokite ir nenaudokite įrenginio ant

kreivų stovų, nelygių paviršių ir kitokių nesta-

bilių plokštumų.

• Montuokite įrenginį tvirtai, tuo užtikrindami

saugų jo naudojimą.

• Niekada nenaudokite šio įrenginio sprogimui

palankioje ir agresyvių medžiagų turinčioje

aplinkoje.

• Не используйте агрегат по другим целям, не-

жели указано в его предназначении.

• Не разбирайте и никаким образом не модер-

низируйте агрегат. Это может стать причиной

механической поломки или ранения.

• Во время монтажа и обслуживания агрегата

используйте специальную рабочую одежду и

будьте осторожны - углы агрегата и составляю-

щих частей могут быть острыми и ранящими.

• Не устанавливайте и не используйте агрегат

на нестабильных подставках, неровных, кри-

вых и пр. неустойчивых поверхностях.

• Устанавливайте агрегат надежно, тем обеспе-

чивая безопасное использование.

• Не используйте агрегат в взрывоопасной и

агрессивные элементы содержащей среде.

• Do not use the unit for purposes other than

its’ intended use.

• Do not disassemble or modify the unit in any

way. Doing so may lead to mechanical failure

or injury.

• Use special clothing and be careful while

performing maintenance and repair jobs -

edges of the unit and its’ components may

be sharp and cutting.

• Do not place or exploit the unit on unsteady

surfaces and mounting frames.

• Mount the unit ﬁrmly to ensure its safe op-

erating.

• Never use this unit in environment contain-

ing any explosive or ag- gressive elements.

• Die Anlage darf nur für den dafür vorgesehe-

nen Zweck gemäß Bedienungsanleitung ver-

wendet werden.

• Pie Pemontage und Montage darf nur gemäß

der Betriebsanleitung vorgenommen werden

(Verletzungsgefahr oder Gefahr mechanischer

Störungen)

• Bei der Montage und Inbetriebnahme muss Si-

cherheitskleidung getragen werden. Vorsicht:

die Winkel und Kanten der Anlage und der

Komponenten können scharf sein und Verlet-

zungen verursachen;

• Anlage nicht auf schiefe Konsolen, unebene

oder instabile Flächen montieren und betrei-

ben.

• Die Anlage muss stabil montiert werden, um

einen sicheren Betrieb zu gewährleisten.

• Die Anlage darf nicht in explosionsgefährdeter

Umgebung oder für aggressive Stoffe verwen-

det werden.

• Įrenginys yra skirtas eksploatuoti patalpose

ir lauke, nuo -20°C iki +40°C temperatūroje

ir esant santykinei drėgmei ne didesniai kaip

70%.

• Įrenginius draudžiama naudoti potencialiai

sprogimui pavojingoje aplinkoje.

• Įrenginys skirtas ventiliavimo ir kondiciona-

vimo sistemose šildyti ir aušinti tik švarų (be

metalų koroziją skatinančių cheminių jungi-

nių; be variui, cinkui, plastmasei, gumai agre-

syvių medžiagų; be kietų, lipnių bei pluoštinių

medžiagų dalelių) į patalpą tiekiamą orą.

• Atkreiptinas dėmesys į maksimalią ir minima-

lią leistiną oro srauto temperatūrą (nuo +5°C

iki +40°C).

• Maksimali tiekiamo lauko oro drėgmė 90%.

• Vandens kokybės rodikliai turi būti ne didesni,

negu nurodyti: chloro ir sieros jonų bendrasis

kiekis – ne daugiau 150 mg/l (jeigu vamzdžiai

variniai – ne daugiau 50 mg/l); deguonies

ne daugiau 0,1 mg/l; vandens rūgštingumas

(pH) turi išlikti 8,0-9,5; bendrasis kietumas ne

daugiau 4,0 mval/l,

• Freonas R407, 410.

• Prieš naudodamas gaminį, klientas turi

įsi- tikinti pastarojo tinkamumu pasirinktai

aplinkai.

• Устройство предназначено для эксплуатации

внутри и снаружи помещений при температу-

ре воздуха с -20°C до +40°C и относительной

влажности не выше 70 проц.

• Устройства запрещается использовать в по-

тенциально взрывоопасной среде.

• Устройство предназначено для подогрева

в системы вентиляции и охлаждения только

чистого воздуха (без химических соединений,

способствующих коррозии металлов; без ве-

ществ, агрессивных по отношению к меди,

цинку, пластмассе, резине; без частиц твер-

дых, липких и волокнистых материалов).

• Следует обратить внимание на минимально

и максимально допустимую температуру воз-

душного потока – от

+5°

C до +40

• Максимальная относительная влажность при-

точного наружного воздуха – 90

• Показатели качества воды должны быть не

выше указанных: общее количество ионов

хлора и серы – не больше 150 мг/л (если тру-

бы медные – не больше 50 мг/л); кислорода

не больше 0,1 мг/л; кислотность воды (pH)

должна сохраняться 8,0-9,5; общая жесткость

не больше 4,0 мчас/л.

• Фреон R407, 410.

• Перед тем как выбрать изготавливаемые или

поставляемые обществом продукты, клиенты

должны убедиться в пригодности изделий для

избранной клиентом среды.

• Unit is designed for indoor and outdoor use

only at temperature between -20°C and

+40°C and when relative humidity does not

exceed 70%.

• It is forbidden to use the units in poten-

tially explosive environment.

• Unit is designed for warming up and cooling

down only clean supply air (free of chemical

compounds causing metal corrosion, of sub-

stances aggressive to copper, zinc, plastic

and rubber, and of particles of solid, adhesive

and ﬁ bred materials) in ventilation and con-

ditioning systems.

• Minimum and maximum permissible air ﬂow

temperature between +5°C and +40°C.

• Maximum outside humidity 90%.

• Water quality indicators must not exceed the

speciﬁed values: total amount of chlorine and

sulfur ions – up to 150 mg/l (in the case of

copper pipes - up to 50 mg/l), oxygen up to

0.1 mg/l; water acidity (pH) must hold at 8.0–

9.5; total hardness up to 4.0 mval/l.

• Freon R407, 410.

• Before using the products manufactured or

supplied by the company, the clients must

be sure that the products are compatible with

the selected environment.

• Das Gerät ist für den Betrieb ausschließlich in

Innenräumen und im Freien bei Temperatu-

ren zwischen

-20°C

und

+40°C

und relativer

Feuchte von höchstens 70% bestimmt.

• Die Geräte dürfen nicht in einer explosionsge-

fährdeten Atmosphäre betrieben werden.

• Das Gerät ist dazu bestimmt, in den Lüftungs-

und Klimaanlagen ausschließlich saubere Luft

(ohne chemische Verbindungen, die Metall-

korrosion hervorrufen; ohne aggressive Sub-

stanzen, die Kupfer, die Zink, Kunststoff und

Gummi angreifen; ohne Partikeln von festen,

klebenden sowie faserigen Materialien), die

in den Raum geliefert wird, zu wärmen und

kühlen.

• Es ist die minimal und maximal zulässige

Luftströmungstemperatur zwichen

+5°C

und

+40°C

zu beachten.

• Maximale Zuluftfeuchte 90%

• Wasserqualitätswerte sollen die angegebenen

Werte nicht überschreiten: Gesamtgehalt an

Chlor- und Schwefelionen – höchstens 150

mg/l (bei Kupferrohren – höchstens 50 mg/l);

Sauerstoffgehalt höchstens 0,1 mg/l; Säurege-

halt des Wassers (pH) soll zwischen 8,0 und

9,5 bleiben; Gesamthärte höchstens 4,0 mval/l.

• Das Freon R407, 410.

• Vor Verwendung der vom Unternehmen herge-

stellten bzw. gelieferten Produkte müssen sich

die Kunden vergewissern, ob die Produkte der

vom Kunden gewählten Umgebung geeignet

sind.

• Montavimo darbus gali atlikti tik apmokyti ir

kvaliﬁkuoti darbuotojai.

• Comfort Box gali būti montuojami tik horizon-

talioje padėtyje (pav.1).

• Įrenginys turi būti sumontuotas tvirtai ir stan-

džiai, tam, kad užtikrinti jo saugų naudojimą.

• Įrenginį būtina sumontuoti ant lygaus pa-

viršiaus taip, kad jis nebūtų pasviręs.

• Būtina sumontuoti taip, kad ortakių sistemos

ir jos visų komponentų svoris neapkrautų vė-

dinimo įrenginio.

• Montuojant būtina palikti pakankamai vietos

įrenginio aptarnavimo durelėms atidaryti.

• Jungiant vandeninį šildytuvą ir aušintuvą,

vandens ar freono vamzdyno masė ir šilumi-

niai įtempimai neturi būti perkeliami ant šildy-

tuvo atvamzdžių.

• Montuojant įsriegtus tiekimo vamzdynų ir šil-

dytuvų sujungimus, reikia naudoti du veržlia-

rakčius (Pav. 5).

• Vamzdynai prie šildytuvo jungiami taip,

kad atliekant aptarnavimo ir remonto dar-

bus, vamzdynus būtų galima greitai išmon-

tuoti ir išimti šildytuvą iš įrenginio korpuso.

• Vamzdynai su tiekiamais ir grįžtamais šilu-

mos nešėjais turi būti prijungiami taip, kad šil-

dytuvas veiktų priešinga oro srautui kryptimi.

Šildytuvui dirbant tos pačios krypties sro-

vių režimu sumažėja vidutinis temperatūrų

skir- tumas, turintis įtakos šildytuvo našumui

(Pav. 3).

• Comfort Box turi būti montuojamas ne toliau

nei 2 m nuo šildymo, vėdinimo ir oro kondi-

cianavimo agregato (ŠVOK). Sumontavus

šį priedą, ŠVOK agregato tiekiamo oro

juti- klis (TJ) turi būti pastatomas kuo toliau

nuo Comfort Box, kiek leidžia jutiklio kabelis

arba iki pirmo oro transportavimo sistemos

išsiša- kojimo (Pav. 6).

• GrĮžtamo šilumnešio temperatūrinis jutiklis

(TV) turi būti tvirtinamas sąvarža (pridėta

komplekte) prie grįžtamojo šilumnešio vamz-

džio (Pav. 4).

• Termostato (T1) pasukamąją rankenėlę reko-

menduojama nustatyti ties +5/+10 °C.

• Šildytuvo max. slėgis: 1,0 MPa;

• Vandeninio aušintuvo max. slėgis: 1,0 MPa;

• Монтажные работы может выполнять только

обученный и квалифицированный персонал.

• Comfort Box монтируется только в горизон-

тальном положении (1 рис.).

• Устройство должно быть установлено прочно

и жестко, что обеспечит безопасную его экс-

плуатацию.

• Устройство должно быть смонтировано на

ровной поверхности так, чтобы оно не имело

наклона.

• Монтаж необходимо произвести так, чтобы вес

системы воздуховодов и всех ее компонентов

не нагружал вентиляционное устройство.

• При установке необходимо оставить достаточ-

но места для открывания дверцы обслужива-

ния устройства.

• При подключении водяного нагревателя-

охладителя масса водного или фреонного те-

пловые напряжения не должны переноситься

на патрубки нагревателя.

• При монтаже резьбовых соединений труб по-

дачи воды и нагревателей должны использо-

ваться два гаечных ключа (рис. 5).

• Трубопроводы к нагревателю подсоединяются

так, чтобы при проведении работ по обслужи-

ванию и ремонту можно было бы быстро раз-

монтировать и вынуть нагреватель из корпуса

устройства.

• Трубопроводы с подающими и возвратными

теплоносителями должны подключаться так,

чтобы нагреватель работал в направлении,

противоположном направлению движения

воздушного потока. Если нагреватель рабо-

тает в режиме потоков того же направления,

снижается средняя разница температур, вли-

яющая на производительность нагревателя

(рис. 3).

• Comfort Box необходимо устанавливать на

расстоянии не больше 2 м от устройства ото-

пления, вентиляции и кондиционирования

(ОВК). После установки этого приложения

датчик (TJ) воздуха, подаваемого устройством

ОВК, должен быть смонтирован настолько

далеко от Comfort Box, насколько позволяет

кабель датчика, или до первого ответвления

системы транспортировки воздуха (6 рис.).

• Температурный датчик (TV) возвратного те-

плоносителя должен хомутом (входит в ком-

• Installation works shall be performed only by

trained and qualiﬁed personnel.

• Comfort box is allowed to install only horizon-

tal position. (pic. 1).

• The device must be mounted ﬁrmly and rig-

idly, in order to ensure its safe use.

• The device must be installed on a ﬂat surface

so that it would not be inclined.

• Installation must be performed in such man-

ner, that the weight of the air duct system

and its components would not overload the

ventilation unit.

• When installing is necessary to leave enough

space for the unit’s maintenance door to have

a possibility to be opened.

• When connecting water heater, cooler

or Freon cooler the weight of the water,

Freon pipes and thermal tensions should

not be transferred on the heater branches.

• When mounting threaded connections of

supply pipes and heaters, use two spanners

(Pic. 5).

• Pipes must be connected to the heater in

such Way, that they could be easily disas-

sembled and the heater could be removed

from the unit’s casing when performing serv-

ice or repair works.

• Pipes with supply and return heat carriers

must be connected in such way that the

heater would work in the opposite direc-

tion to the air ﬂow. If the heater works in the

same direction to the air ﬂow, the mean

temperature difference decreases, which

may affect the heater’s efﬁciency (Pic. 3).

• The maximum Comfort Box installation

distance from the AHU can be 2 meters. The

AHU’s supply air temperature sensor (TJ)

should be installed as far as possible from

Comfort Box, ac- cording to sensor cable

length or before the ﬁrst biforcation of the air

transportation system. (Pic. 6).

• The return water temperature sensor (TV)

should be ﬁxed with pipe clip (included in the

package) to the return water pipe (Pic. 4).

• It’s recommended to set +5/+10 °C on

the thermostat.

• Heater max. pressure 1,0MPa;

• Die Montagearbeiten dürfen nur von geschul-

tem und qualiﬁziertem Personal ausgeführt

werden.

• „Comfort Box“ können nur in waagerechter

Lage montiert werden. (Abb. 1)

• Das Gerät ist fest und starr zu montieren, damit

ein sicherer Betrieb gewährleistet ist.

• Das Gerät ist auf einer ebenen Oberﬂäche

nicht geneigt zu montieren.

• Die Montage ist so durchzuführen, dass durch

das Gewicht des Luftleitungssystems und aller

seiner Bauteile keine Belastungen am Lüf-

tungsgerät auftreten.

• Bei der Montage ist ein ausreichender

Schwenkbereich für die Wartungstür des Ge-

rätes vorzusehen.

• Beim Anschließen des Wasserheizregisters

und des Kühlers dürfen kein Gewicht und

keine Wärmespannungen der Wasser- bzw.

Freonleitung auf die Stutzen des Heizregisters

übertragen werden.

• Bei Montage von Verschraubungen der Rohr-

leitungen und Heizregister sind zwei Maul-

schlüssel zu verwenden (Bild. 5).

• Die Rohrleitungen sind am Heizregister so

anzuschließen, dass sie bei Wartungs- und

Instandsetzungsarbeiten schnell demontiert

werden können, um das Heizregister aus dem

Gerätegehäuse herauszunehmen.

• Der Zu- und Rücklauf der Wärmeübertrager

ist so anzuschließen, dass das Heizregister

in entgegengesetzter Luftströmungsrichtung

funktioniert. Wird das Heizregister in gleicher

Strömungsrichtung betrieben, verringert sich

die mittlere Temperaturdifferenz, die die Leis-

tung des Heizregisters beeinﬂusst (Bild 3).

• „Comfort Box“ muss nicht weiter als 2 m vom

Heiz-, Kühl- und Luftklimaaggregat (HKLK-

Aggregat) montiert werden. Nach der Montage

dieses Zubehörs muss der Fühler der vom

HKLK gelieferten Luft (GL-Fühler) so weit vom

„Comfort Box“, wie viel es das Fühlerkabel

lässt, oder bis zur ersten Verzweigung des

Luftführungssystems. (Abb. 6)

• Temperaturfühler des Rückwärmeträgers

(T-Fühler) muss mit einem Bügel (gehört zur

Ausstattung) zum Rohr des Rückwärmeträ-

gers montiert werden. (Abb. 4)

Comfort Box

www.salda.lt

• Freoninio aušintuvo max. sl!gis: 1,0 MPa;

• Šildytuvo max. darbin! temperat"ra: 100 °C;

• Vandeninio aušintuvo max. darbin! tempe-

rat"ra: 100 °C;

• Freoninio aušintuvo max. sl!gis: 1,0 MPa;

• Šildytuvo maks. darbin! temp.: 100 °C;

• Water cooler max. pressure 1,0MPa;

• Freon cooler max. pressure 1,0MPa;

• Heater max. operating temperature: 100 °C;

• Water cooler max. operating temperature:

100 °C;

• Es wird empfohlen, den Drehgriff des Ther-

mostats (T1) auf +5/+10 °C zu stellen.

Max. Druck des geheizten Mediums: 1,0 MPa.

Max. Druck des Wasserkühlers: 1,0 MPa.

Max. Druck des Freonkühlers: 1,0 MPa.

Max. Arbeitstemperatur des Heizers: 100 °C.

плект) крепиться к трубе возвратного тепло-

носителя (4 рис.).

• Поворотную ручку термостата (T1) рекоменду-

ется установить на +5/+10°C.

Подогретого макс. давление: 1,0 МПа,

Водяного охладителя макс. давление: 1,0

МПа,

Фреонного охладителя макс. давление:

1,0 МПа,

Нагревателя макс. рабочая темп.: 100 °C.

Comfort Box (1) строится на основание так,

чтобы сторона с трубкой отвода конденсата

(2) стояла 0 - 3 градусов ниже чем другая

сторона. Сторона Comfort Box (1) с трубкой

отвода конденсата не может быть ниже, чем

другая сторона рекуператора!

Трубами (4,5) (металлическими, пластиковы-

ми или резиновыми) соедините Comfort Box

(1), сифон (3), и канализационную систему (6).

Трубы (4,5), должны иметь, не меньше чем (3)

градуса наклона вниз (1 метр трубы должен

быть наклонен вниз на 55 мм)! Прежде чем,

включить Comfort Box (1), заполните систему

не менее 0,5л воды (сифон (3), должен быть

постоянно заполнен водой). Убедитесь, что

вода достигает систему канализации (6),

иначе при эксплуатации Comfort Box (1), по-

мещение может быть залито водой!

Система отвода конденсата эксплуатируется

в помещениях, где температура не достигает

0°С! Если температура ниже чем 0°С, то

система отвода конденсата должна быть

изолированна тепловой изоляцией или обо-

рудован подогрев.

Сифон (3) надо устанавливать ниже чем

Comfort Box (1).

Comfort Box (1) must be built on a foundation

in a such way that the side of drainage exhaust

pipe (2) would be lower 0° - 3° than the other

side. The side of Comfort Box (1) with drainage

pipe can not be higher than the other side.

The system must be connected with pipes (4,5)

in such order: Comfort Box (1), siphon (3) and

sewerage system (6). Pipes (4,5) should have

not less than 3° angle of inclination (1 meter of

pipe must be tilted downwards 55 mm)! Before

turning on Comfort Box (1) the draining system

should be ﬁlled up with at least 0,5 l of water

(siphon (3) must always be ﬁlled with water),

also check if water reaches sewerage system

(6)! In other case premises may be ﬂooded.

Draining system must be installed in the premi-

ses where the ambient temperature is not lower

than 0°C. If temperature can fall below 0°C the

draining system should be isolated with thermal

isolation or the heating must be installed.

The siphon (3) must be mounted below the

Comfort Box (1) level.

Das Comfort Box (1) wird so montiert, dass

die Seitenwand des mit dem Auslassrohr des

Kondensates (2) mit 0 - 3 Grad niedriger als

die andere Seitenwand steht. Die Seitenwand

des Comfort Box (1) mit dem Auslassrohr des

Kondensates darf nicht höher als die andere

Seitenwand stehen! Dann die Rohre (Metall-,

Plastik oder Gummirohre) (4 und 5) sowie in

angegebener Reihenfolge das Comfort Box,

Siphon (3) und das Abwassersystem (6) zu-

sammenschließen. Die Rohre (4 und 5) sollten

mindestens mit einem Winkel von (3) Grad ver-

laufen (1 Meter es Rohrs sollte 55mm Gefälle

haben). Vor dem Einschalten des Comfort Box

(1) muss das Ablaufsystem mit mindestens

0,5 Liter Wasser gefüllt werden. (Der Siphon

(3) muss ständig mit Wasser gefüllt sein).

Kontrollieren Sie, ob das Wasser zum Abwas-

sersystem (6) gelangt. Ansonsten ist während

des Betriebes des Comfort Box (1) der Austritt

von Wasser in den ˆuluftbereich möglich. Das

Ablaufsystem darf nur in †äumen betrieben

werden, in welchen die Raumtemperatur nicht

unter 0°C sinkt!Ansonsten muss das System mit

thermisch isoliert werden.

Der Siphon (3) muss unterhalb des Comfort

Box (1) montiert werden.

Comfort Box (1) ant pagrindo statomas taip,

kad šonas su kondensato išleidimo vamzdeliu

(2) būtų 0 - 3 laipsniais žemiau už kitą šoną.

Comfort Box (1) šonas su kondensato išleidi-

mo vamzdeliu negali būti aukščiau kito šono!

Vamzdžiais (4,5) (metaliniais, plastikiniais

arba guminiais) tarpusavyje sujungti, nurodyta

tvarka, Comfort Box (1), sifoną (3) ir kanaliza-

cijos siste- mą (6). Vamzdžiai (4,5) turi turėti ne

mažesnį nei 3 laipsnių kampo nuolydį (1

metras vamzdžio turi būti pakrypęs į apa-

čią 55 mm)! Prieš įjungiant Comfort Box

(1) reikia sistemą užpilti 0,5 litro ar didesniu

vandens kiekiu (sifonas (3) turi būti pastoviai

užpildytas vandeniu) ir įsitikinti, kad vanduo

patenka į kanalizacijos sistemą (6)! Priešingu

atveju Comfort Box (1) eksploatavimo metu

galimas patalpų užpylimas vandeniu!

Kondensato nuvedimo sistema turi būti eks-

ploatuojama patalpose, kuriose aplinkos tem-

peratūra nebūna žemesnė nei 0°C! Jei aplinkos

temperatūra gali nukristi žemiau 0°C, tai sis-

temą reikia izoliuoti šilumine izoliacija arba

įrengti šildymą.

Sifonas (3) turi būti žemiau Comfort Box (1)

lygio.

Comfort Box

www.salda.lt

1. Korpusas.

2. Kondensato vonel!.

3. Vandeninis arba freoninis aušintuvas.

4. Laš" gaudytuvas.

5. Vandeninis šildytuvas.

6. Temperat#ros daviklis.

7. Sl!gio rel!.

8. Sl!gio rel!s dangtelis.

9. Freoninio aušintuvo skirtuminio sl!gio

matavimo davikliai.

10. Atraminės kojos (tik Comfort Box

800x500).

11. Padas su antivibracin!mis kojel!mis.

1. Housing.

2. Condensate tray.

3. Water or Freon cooler.

4. Drop eliminator.

5. Water heater.

6. Temperature sensor.

7. Pressure relay.

8. Pressure relay cover.

9. Freon cooler differential pressure measuring

sensors.

10. Supporting legs (only Comfort Box

800x500).

11. Supporting frame with anti-vibration feet.

1. Корпус

2. Ванночка для конденсата

3. Водяной или фреоновый охладитель

4. Каплеуловитель

5. Водяной обогреватель

6. Температурный датчик

7. Реле давления

8. Крышка реле давления

9. Датчики измерения перепада давления

фреонового охладителя

10. Опорные ножки (т%>Q<% =>? Comfort Box

800x500)

11. ^+:%M/:I@ + /:EIMIR&/`I%::NYI

:%_</YI

1. qehäuse

2. Kondenswassermulde

3. Wasser- od. Freon-Kühler

4. Tropfenabscheider

5. Wasser-zrwärmungseinrichtung

6. Temperaturfühler

7. Druckrelais

8. Deckel des Druckrelais

9. {essfühler für Differen|druck des Freon-

Kühlers

10. Stüt|beine (nur im „Comfort Box“ 800x500)

11. }nterlage mit vibrationsarmen Beinen

Comfort Box

www.salda.lt

Tikrinimas:

• Patikrinti ar užtikrintas sandarumas tarp šil-

dytuvo ir ortaki!, jungiam! prie šildytuvo.

• Patikrinti ar gerai veikia šilumos cirkuliacija.

Tam reikia laikinai padidinti vandens tempe-

rat"r#.

• Patikrinti vandens tiekimo sistemos sanda-

rum#.

Valymas:

• Atjunkite ir ištraukite šildytuv#.

• Jei šildytuvas užsiterš$s, nusiurbkite dulki!

siurbliu arba nup"skite tiesiogine oro srove.

• Sud%tingesniu užteršimo atveju plaukite,

drungno vandens ir šarmo mišiniu, nesuke-

liančiu aliuminio ir vario korozijos.

• Patikrinti atjungto ir išimto šildytuvo vamzde-

lių sandarumą suspaustu oru.

Проверка:

• Проверять герметичность между корпусом на-

гревателя и воздуховодов.

• Проверить исправность циркуляции тепла.

Для этого временно повысить температуру.

• Проверить герметичность системы подачи

воды.

Чистка:

• Отсоедините и извлеките нагреватель.

• Если нагреватель загрязнен, чистить щёткой,

пылесосом или прямой струей воздуха.

• В случае более серьезного загрязнения чи-

стить, не вызывающим коррозию алюминия и

меди раствором теплой воды с щелочью.

• Проверить герметичность труб сжатым воз-

духом.

Check-up:

• Check if the connections between unit and

ducts are hermetic.

• Check the performance of thermal circula-

tion. For this purpose, the temporary increase

of water temperature is required.

• Check the tightness of the water supply sys-

tem.

Cleaning:

• Disconnect and remove the heater.

• If the heater is dirty - use vacuum cleaner

or airﬂow stream.

• In case of heavy contamination - clean with

lukewarm water and lye mixture, which does

not causes aluminum and copper corrosion.

• Check the tightness of tubes of the di

connected and removed heater using com-

pressed air.

Prüfung:

• Die Dichtung prüfen. Die Dichtung zwischen

dem Kanalheizer und Luftkanälen, die zum Ka-

nalheizer angeschlossen sind.

• Die Wärmezirkulation prüfen. Dafür muss die

Wassertemperatur erhöht werden.

• Die Dichtung der Rohre prüfen.

Reinigung:

• Heizregister ausschalten und Wegnehmen.

• Wenn Heizregister schmutzig ist benutzen Sie

Staubsauger oder die direkte Luftstrohm.

• Bei grösserer Verschmutzung Reinigung er-

folgt mit Wasser- und Laugemischung, damit

keine Korrosion beeinﬂusst wird.

• Man muss mit Druckluft die Dichtung der Rohre

prüfen. |u diesem |iel muss man die Xruck-

luftrohre zu den Öffnungen des }ingangs und

Ausgangs anschliessen.

[ad vėdinimo įrenginys veiktų efektyviai,

būtina kartą metuose atlikti visos vėdinimo

sistemos patikrą, t.y. patikrinti ar nėra užsiter-

šusios oro paėmimo grotelės, oro pada-

vimo į patalpą įrenginiai. Patikrinti ar nėra

užsiteršusi ortakių sistema. Jei yra būtina,

reikia išvalyti šiuos įrenginius arba juos pa-

keisti naujais (Pav. 2).

Чтобы вентиляционное устройство работало

эффективно, необходимо раз в год выполнить

проверку всей системы вентиляции, т. е., убе-

диться, что не засорены решетки забора воз-

духа, устройства подачи воздуха в помещении.

Убедиться в чистоте системы воздуховодов.

Если необходимо, надо почистить эти устрой-

ства или заменить их новыми. (рис. 2).

For the ventilation unit to operate efﬁciently, it

is necessary once a year to perform the inspec-

tion of the entire ventilation system, i.e. check if

are not dirty the air intake grilles and the units

of air supply to the room. Check if the air duct

system is not contaminated. If necessary, these

devices need to be cleaned or replaced with

new ones (Pic. 2).

Damit die Belüftungsanlage effektiv arbeitet,

müssen einmal im Jahr alle Systemkomponen-

ten kontrolliert werden, d.h. es muss überprüft

werden, ob die Luftannahmegitter oder die

Luftannahme im Raum nicht verschmutzt sind.

Ebenfalls ist der Luftkanal zu überprüfen. Im

Bedarfsfall sind diese Komponenten zu reinigen

oder gegen neue auszutauschen. (Bild 2).

Pav. 02

Рис. 02

Pic. 02

Bild 02

1 2

Pav. 01

Рис. 01

Pic. 01

Bild 01

Comfort Box

www.salda.lt

Pav. 05

Рис. 05

Pic. 05

Bild 05

Vandens įėjimas

Вода вход

Water in

Wasser in

Vandens išėjimas

Вода выход

Water out

Wasser aus

Įeinantis oro srautas

Вход. воздушный поток

Inlet air ﬂow

Einlass-Luftstrohm

Vandens įėjimas

Вода вход

Water in

Wasser in

Vandens išėjimas

Вода выход

Water out

Wasser aus

Įeinantis oro srautas

Вход. воздушный поток

Inlet air ﬂow

Einlass-Luftstrohm

Pav. 03

Рис. 03

Pic. 03

Bild 03

Pav. 04

Рис. 04

Pic. 04

Bild 04

Comfort Box

www.salda.lt

X16

Pav. 07

Рис. 07

Pic. 07

Bild 07

Vandeninio šildytuvo apsaugai nuo užšalimo

yra naudojami termostatas T1 ir jutiklis TV.

Prijungus TV ir T1 prie ŠVOK agregato val-

dymo automatikos, valdiklis apsaugą įjungia,

kai grįžtamo vandens temperatūra iš šildytuvo

artėja prie pavojingos ribos (+10 °C) arba kai

oro temperatūra (už vandeninio šildytuvo)

tampa mažesnė nei nustatyta ant termostato.

Thermostat TV and sensor T1 are used for

water anti frost protection and should be con-

nected to the AHU control system. The AHU’s

controller turns the anti frost protection on,

when the return water temperature approach-

ing danger line (default +10°C) or air tempera-

ture after the heater becomes lower then is set

on the thermostat.

• Comfort Box is an accessory for HVAC unit,

which should be connected with three-core

cable (3x0,5mm2, cable TV+T1). Connection

is shown on pictures 07 and 08.

• Use connection as in a picture 07, when

AHU is equipped with EKO controller. Two

wires should be connected (1 and 3).

• Use connection as in a picture 08, when

AHU is equipped with controller SIEMENS

Climatix or Regin Corrigo. Should be

connected three wires (1, 2 and 3). The

strap with isolation should be removed from

wire 2.

Pav. 06

Рис. 06

Pic. 06

Bild 06

Für den Frostschutz des Wasserheizers wer-

den Thermostat T1 und T-Fühler verwendet.

Nachdem T-Fühler und T1 an Bedienungsau-

tomatik des HKLK-Aggregats angeschlossen

ist, schaltet der Regler den Schutz, wenn sich

die Rückwassertemperatur aus dem Heizer der

gefährlichen Grenze (+10 °C) nähert bzw. Luft-

temperatur (hinter dem Wasserheizer) kleiner

als die am Thermostat eingestellte Temperatur

ist.

Для защиты водяного нагревателя от

замерзания используются термостат T1

и датчик TV. После подключения T1 и

TV к автоматике управления устройства,

контроллер включает защиту, когда

температура возвратной воды, выходящей

из нагревателя, приближается к опасному

пределу (+10°C) или когда температура

воздуха (за водяным нагревателем) ниже

установленной на термостате.

Pav. 08

Рис. 08

Pic. 08

Bild 08

• Comfort Box priedas prie ŠVOK agre-

gato automatikos prijungiamas su kom-

plekte pateiktu trigysliu kabeliu (3x0,5mm2,

kabe- lis TV+T1). Prijungimas parodytas

paveikslėliuose 07 ir 08.

• Vadovautis jungimu parodytu 07 pavekslėlyje,

kai jungiama prie ŠVOK agregato, kuriame

sumontuotas EKO valdiklis. Turi būti prijungit

du laidai (1 ir 3).

• Vadovautis jungimu parodytu 08 pavekslėlyje,

kai jungiama prie ŠVOK agregato, kuri-

ame sumontuotas SIEMENS Climatix arba

Regin Corrigo valdiklis. Turi būti prijungti

trys laidai (1, 2 ir 3). Nuo 2-ojo laido nuker-

pamas dirželis su izoliacija.

• Приложение Comfort Box к автоматике

агрегата ОВК подключается при помощи

входящего в комплект трехжильного

кабеля (3х0,5 мм², кабель TV+T1).

Подключение показано на рисунках

07 и 08. Устройство предназначено

для эксплуатации внутри и снаружи

помещений при температуре воздуха

с -20°C до +40°C и относительной

влажности не выше 70 проц.

• При подключении к агрегату ОВК, в

котором смонтирован контроллер ЕКО,

руководствоваться подключением,

показанным на рисунке 07. Должны быть

присоединены два провода.

• При подключении к агрегату ОВК, в

котором смонтирован контроллер

SIEMENS Climatix или Regin Cor-

rigo, руководствоваться подключением,

показанным на рисунке 08. Должны быть

присоединены три провода (1, 2 и 3).

От 2-го провода отрезается ремешок с

изоляцией.

• „Comfort Box“-Zubehör wird an die Automa-

tik vom HKLK-Aggregat durch Dreiaderkabel

(gehört zur Ausstattung, 3x0,5mm2, Kabel

TV+T1) angeschlossen. •er Anschluss ist in

Abb. 07 und 08 dargestellt.

• •er Anschluss muss laut dem Anschluss,

der in Abb. 07 dargestellt ist, ausgeführt wer-

den, wenn an das HKLK-Aggregat, in dem

ein EKO-Regler eingebaut ist, angeschlos-

sen wird. Es müssen zwei •rähte (1 u. 3)

angeschlossen werden.

• •er Anschluss muss laut dem Anschluss,

der in Abb. 08 dargestellt ist, ausgeführt

werden, wenn an das HKLK-Aggregat,

in dem SIEMENS ‹Climatix“- oder ‹Regin

Corrigo“-Regler eingebaut ist, angeschlos-

sen wird. Es müssen drei •rähte (1, 2 u. 3)

angeschlossen werden. Vom 2. •raht muss

der Bügel mit der Isolation abgeschnitten

werden.

Comfort Box

www.salda.lt

Comfort Box 400 Comfort Box 600x350; 800x500

Termostatas (T1) C04C2

Tipas

Тип

Type

Typ

Matavimo ribos

Пределы измерения

Range

Messungsbereich

Matavimo paklaida

Погрешность измерени

Differential accuracy

Messabweichung

Kapiliarinio vamzdelio ilgis

Длина капиллярной трубки

Length of capillary tube

Länge des Kapillarrohres

Apsaugos klasė

Класс защиты

Protection class

Schutzklasse

oC K m -

C04C2 -20 +40 2 ± 0,5 1,5 IP40

Naudojant freoninį aušintuvą su ŠVOK agre-

gato Siemens, Regin arba EKO valdikliu,

reikalinga skirtuminio slėgio relė (PS 600),

kuri suteikia papildomą apsaugą nuo freoninio

aušintuvo užšalimo. Relė komplektuojama ir

montuojama kartu su visais aušintuvais.

Thermostat (T1) C04C2

Using freon cooler with the HVAC unit Sie-

mens, Regin or EKO controller, the differen-

tial pressure transducer (PS 600) is required,

which provides additional protection from Freon

cooler freezing. The relay is assembled and in-

stalled along with all the coolers.

Thermostat (T1) C04C2Термостат (Т1) С04С2

Comfort Box 400 + CB coil 400 H 1

Šildytuvo / aušintuvo eilių skaičius;

Количество рядов нагревателя / охладителя;

Number of rows;

Erwärmungseinrichtung > Kühler Anzahl der Reihen

H-šildytuvas, C-aušintuvas, F-DX-šildytuvas/aušintuvas;

H – нагреватель, C – охладитель, F-DX –нагреватель-охладитель;

H-heater, C-cooler, F-DX cooler/heater;

H-Erwärmungseinrichtung, C-Kühler, F-DX-Erwärmungseinrichtung/Kühler

Papildomai tiekiamas šildytuvas/aušintuvas;

Дополнительно поставляемый нагреватель/охладитель;

Optionally supplied heater/cooler coil;

Erwärmungseinrichtung/Kühler, der zusätzlich geliefert wird

Comfort Box ﬂanšų jungimo diametras;

Диаметр подключений фланцев Comfort Box;

Comfort Box ﬂange connection diameter;

Durchmesser der Flanschverbindung vom „Comfort Box“

Izoliuotas įrenginys, skirtas integruoti šildytuvui ir/arba aušintuvui.

Изолированное устройство, предназначенное для интеграции нагревателя и/или охладителя.

Insulated unit designed for integration of heater and/or cooler;

Isoliertes Gerät, das für die Integration der Erwärmungseinrichtung und/oder des Kühlers bestimmt ist

При использовании фреонового

охладителя с контроллером Siemens,

Regin или ЕКО агрегата ОВК, требуется

реле перепада давления (PS 600), которое

предоставляет дополнительную защиту от

замерзания фреонового охладителя. Реле

комплектуется и монтируется вместе со

всеми охладителями.

Wenn der Freon-Kühler mit dem „Siemens“-,

„Regin“- oder EKO-Regler, der zum HKLK-Ag-

gregat gehört, gebraucht wird, ist ein Differen-

zdruckrelais (PS 600) notwendig, das einen

zusätzlichen Schutz gegen das Einfrieren vom

Freon-Kühler leistet. Das Relais wird mit sämtli-

chen Kühlern bestückt und aufgebaut.

Comfort Box

www.salda.lt

Tipas

ип

Type

Typ

Matmenys [mm]

Размеры [mm]

Dimensions [mm]

Abmessungen [mm]

L H W CH1 A B D Oro srautas

Расход воздуха

Air ﬂow

Luftstrom

Maks. šildytuvas

Макс.

нагреватель

Max. heater

Max Erwärmung-

seinrichtung

Maks. aušintuvas

Макс.

охладитель

Max. cooler

Max Kühler

[m3/h] [kw] [kw]

Comfort Box 400 679 658 652 791 155 - - 400 1900 3,2 9,1

Comfort Box 600x350 880 734 656 756 104 600 350 - 2500 4,2 12,4

Comfort Box 800x500 1150 884 667 795 944 800 500 - 5500 9,2 27,3

Šildytuvų, aušintuvų ir RMG/VVP/VXP duomenų pasirinkimo programa internete: http://via.salda.lt

Программа выбора данных нагревателей, охладителей и RMG/VVP/VXP в интернете: http://via.salda.lt

Heaters, coolers and RMG/VVP/VXP data online selection program: http://via.salda.lt

Euswahlprogramm#von#Frwärmungseinrichtungs-,#Kühler-#und#RMG/VVP/VXP-Iaten#im#Jnternet:#http://via.salda.lt

ŠJLIYMES

N N%OQUWQ

HFETJZG

HFJ[\ZG

E\ŠJZJMES

N]O^_`QUWQ

CbbLJZG

KÜHL\ZG

bro

j'q<z>)

of#Eir

Luft

nuo#{14°C#iki#{20°C

'@#{14°C#<'#{20°C

from#{14°C#to#{20°C

von#{14°C#|is#{20°C

nuo#{27°C#iki#{17°C

'@#{27°C#<'#{17°C

from#{27°C#to#{17°C

von#{27°C#|is#{17°C

Vandens

j'<.

of#}ater

}asser

nuo#{40/{20°C#iki#{90/{70°C

'@#{40/{20°C#<'#{90/{70°C

from#{40/{20°C#to#{90/{70°C

von#{40/{20°C#|is#{90/{70°C

7/12°C

Comfort Box

www.salda.lt

Comfort Box 400

Tipas

Type

Typ

Aušintuvo/šildytuvo#tipas

ип охладителя/нагревателя

Coil type

Typ des Kühlers / der Erwärmungsein-

richtung

Jungimo diametras / išorinis sriegis

Диаметр подключения / наружная

резьба

Connection diameter / external thread

Durchmesser der Verbindung /

Außengewinde

Vamzdžių eilių skaičius

Количество рядов труб

Number of tube rows

Anzahl der Reihen

CB coil 400 H1 Vandens šildytuvas

Водяной нагревател

Water heater

Wasser-Erwärmungseinrichtung

1/2’’

CB coil 400 H2 2

CB coil 400 C2 Vandens aušintuvas

Водяной охладитель

Water cooler

Wasserkühler

3/4’’

CB coil 400 C4 4

CB coil 400 F4

Freoninis aušintuvas

Фреоновый охладитель

Freon cooler

Freon-Kühler

16/22 mm 4

Comfort Box 600x350

CB coil 600x350 H1 Vandens šildytuvas

Водяной нагревател

Water heater

Wasser-Erwärmungseinrichtung

1/2’’

CB coil 600x350 H2 2

CB coil 600x350 C2 Vandens aušintuvas

Водяной охладитель

Water cooler

Wasserkühler

1’’

CB coil 600x350 C4 4

CB coil 600x350 F4

Freoninis aušintuvas

Фреоновый охладитель

Freon cooler

Freon-Kühler

22/28 mm 4

Comfort Box 800x500 and Comfort Box 800x500 SF

CB coil 800x500 H1 Vandens šildytuvas

Водяной нагревател

Water heater

Wasser-Erwärmungseinrichtung

3/4’’

CB coil 800x500 H2 2

CB coil 800x500 C2 Vandens aušintuvas

Водяной охладитель

Water cooler

Wasserkühler

1/4’’

CB coil 800x500 C4 4

CB coil 800x500 F4

Freoninis aušintuvas

Фреоновый охладитель

Freon cooler

Freon-Kühler

28/35 mm 4

Comfort Box

www.salda.lt

Visa mūsų gamykloje pagaminta ventiliacinė įranga patikrinama

bei išbandoma. Tiesioginiam pirkėjui parduodamas ir iš įmonės

teritorijos išgabenamas tik veikiantis, kokybiškas gaminys. Jam

suteikiama 2 metų garantija nuo sąskaitos-faktūros išrašymo da-

tos.

Jei įranga sugadinama pervežimo metu, pretenzija turi būti

pateikta transporto įmonei. Mūsų įmonė šių nuostolių nedengia.

Garantija netaikoma tais atvejais, kai gedimas atsiranda

dėl: avarijos ar nelaimingo atsitikimo; netinkamo įrangos

eksploatavimo, aplaidžios priežiūros; įrangos susidėvėjimo.

Garantija taip pat netaikoma įrangai, kuri be mūsų žinios ir sutikimo

buvo modernizuota. Išvardinti dalykai nesunkiai pastebimi,

grąžinus gaminį į mūsų gamyklą ir atlikus pirminę apžiūrą.

Jei pirkėjas nustato, kad ventiliacinė įranga neveikia ar turi

defektų, jis per 5 darbo dienas turi kreiptis į pardvėją, nurodydamas

kreipimosi priežastį, bei pristatyti įrangą pardavėjui už savo lėšas.

All equipment manufactured by us is pre-run and tested before

leaving our factory, and is shipped in good working order and

condition. We therefore extend to the original purchasers the fol-

lowing Warranty for the period of two years from the original date

of purchase.

If equipment is found to have been damaged in transit, a claim

should be made against carrier, as we assume no responsibility

for such damage.

This warranty does not apply to defects caused by accident, mis-

use, neglect, or wear and tear, nor can be held responsible for inci-

dental and consequential expense and loss, nor does this warranty

apply to equipment where alterations have been executed without

our knowlege or consent. These conditions are readily discernable

when the equipment is returned to our factory for inspection.

If equipment is found to be faulty, or a breakdown occured, the pur-

chaser should inform us within ﬁve days and deliver the equipment

to manufacturer. Delivery costs should be covered by customer.

Alle von uns produzierte Geräte sind bei uns ab Werk geprüft und

getestet. Sie sind von guten Arbeitsordnung. Auf dem Grund geben

wir für unseren Käufer vom Rechnungsdatum 2 Jahre Garantie.

Wenn man ein Gerät während Transportierung beschädigt ist,

muss die Schaden die Transportﬁrma zahlen, weil wir nehmen

dafür keine Verantwortung.

Die Geräte mit Schaden, die nach Unfällen, fehlerhafte Nutzung,

nachlässiger Aufsicht oder in Folge des Verbrauchs entstanden

sind, können nicht unter dieser Garantie stehen. Wir werden keine

Verantwortung tragen für einmalige oder ständige Schaden und

Auskommen, die deswegen entstehen werden. Unter Garantie

stehen auch nicht die Geräte, in denen die Veränderungen ge-

macht waren, ohne uns zu informieren. Diese Veränderungen

sind leicht zu bemerken, wenn sie für die Prüfung des Schadens

zurückgesendet werden.

Nach der Feststellung des Schadens oder Defekts muss Käufer

in 5 Tagen uns Bescheid geben und die Geräte auf seine Kosten

für Prüfung zurücksenden.

Изготовленное нами оборудование проходит испытания до от-

правки и отгруженно из нашего завода в нормальном рабочем

состоянии. Поэтому прямому покупателю мы предоставляем

Гарантию, в течении 2 лет, считая от даты выставления счета.

Если выясняется, что оборудование было поврежденно во

время перевозки, то претензии должны предъявляться пере-

возчику, поскольку мы не принимаем на себя никакой ответ-

ственности за такое повреждение.

Эта гарантия не распространяется на дефекты, появившиеся

из-за аварий, неправильной эксплуатации, пренебрежитель-

ного обслуживания и износа. Мы не можем возлагать на себя

ответственность за одноразовые или после-довательные рас-

ходы и издержки, вызванные дефектами вышеупомянутого

рода. Эта гарантия не применяется к оборудованию, которому

без нашего ведома и согласия были выполнены изменения. Ког-

да оборудование возвращается на наш завод для осмотра, оно

в первую очередь проверяется на наличие модернизирования.

Если в нашем оборудовании обнаруживается дефект или

произходит поломка, то покупатель должен сообщить нам в

течение пяти дней и поставить оборудование изготовителю на

завод. Затраты поставки оплачиваются клиентом.

EC Declaration of Conformity

UAB “SALDA”

Ragain•s street 100

LT-78109 Šiauliai,

Lithuania

herewith declare that the following products:

- Comfort Box

on the own responsibility, are developed, designed and manufactures in accordance with the

following EC Directives:

The following harmonized standards are applied:

- EN 50081-1.

- EN 50081-2.

- EN 60355-2-80.

The CE marking is afﬁxed on the device according to the EC Directives.

Quality Manager Sigitas Buškus

Other Salda Heater manuals

Salda

Salda SMARTY XV Guide

Salda

Salda EKS User manual

Salda

Salda SAV 2000 User manual

Salda

Salda SAV Guide

Salda

Salda SAV Series User manual

Salda

Salda EKA User manual

Salda

Salda AVS 125 Guide

Salda

Salda VEKA 350 EC Guide

Salda

Salda EKA 1 User manual

Popular Heater manuals by other brands

Sawo

Sawo Aries Corner manual

Claudgen

Claudgen HE7402RX Installation & operation guide

DR. Heater

DR. Heater DR-910F owner's manual

STIEBEL ELTRON

STIEBEL ELTRON CNS 150 U Operation and installation instructions

Olsberg

Olsberg Orayonne plus instruction manual

Space-Ray

Space-Ray RFPA10C-N6 Installation & operation instructions

STIEBEL ELTRON

STIEBEL ELTRON CNS 50 TREND Operation and installation

Thermoscreens

Thermoscreens VRF PHV1000 DXE HO Installation, operation & maintenance instructions

DeLonghi

DeLonghi HCX Series Instructions for use

Velleman

Velleman PEREL PHW2000 user manual

Zodi

Zodi Hot Vent 9173 instructions

Honeywell

Honeywell 360 SURROUND HEAT HHF360 Series owner's manual

Paramount Fitness

Paramount Fitness Stealth PH-F-126 manual

Somogyi

Somogyi Home FKF2000/SLCD instruction manual

S&P

S&P TLS Series manual

Desa

Desa PRV125EDI owner's manual

Reznor

Reznor RIHL Installation operation & maintenance

Webasto

Webasto Thermo Call TC2 COMFORT operating manual

Salda Comfort Box User manual

Popular Heater manuals by other brands
