FMS CHEVROLET K10 User manual

1:18
CHEVROLET K10
Instruction Manual
Bedienungsanleitung
Manuel d’utilisation
操作手册

1
EN
Introduction
Every Chevrolet truck has its own story behind it. Pickup trucks have always been an American car culture and the
symbol of the American spirit. This was until GM's brought a new set of naming principles - the C for rear-wheel drive
and the K for four-wheel drive in their all-new lineup of Chevrolet pickups.
With a tailgate that lowers the loading height, a spacious cab and a sunken frame, FMS’new 1:18 CHEVROLET K10
adheres to the revolutionary "square body" and features a perfectly replicated K series in terms of 4wd, metal beams,
aluminum frame rails and reliable multi-link suspension system.
RC model pickups with hard plastic bodyshells are rare and precious, when mostly SUVs dominate the area. The large
cargo space and retractable tailgate makes it easy to carry all kinds of 1/18 simulation parts such as motorcycles,
kayaks and various camping equipment.
As a perfect 1/18 duplicate, the FMS CHEVROLET K10 shares the same linear design with the real car, as well as a
curved grille and outside front bumper. Elegant detailing with a premium two-tone color scheme, the body's mirrors
and front and rear bumpers. Move the camera and focus on the spacious and comfortable car's interior, from the
bench seats to a center console and steering wheel.
Open the hood and explore the large inside space where the motor, ESC, receiver and battery are readily accessible,
making upgrading an easy task. Light sets have linked light control functions with light control plug-ins including
headlights, turn signals and reverse lights.
Scale replica K10 tires and wheels as featured on the real truck, moulded in a soft all-terrain pattern for running on
any terrain.
The 1/18 Chevrolet K10 – perfect as a static model until you switch on and imagine yourself behind the wheel of a
legendary Chevy Pick-up! A surprise gift from FMS for you in 2021.
Transmitter intruction
F.Reset
REV/ST
Angle
A/B Mode
CH5/Climbing
CH4/Train CH6
ON/OFF
ST TRIM
+
--
TH TRIM
+/LED
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[10]
[11]
[8]
[9]

2
EN
[1]
[9]
[2]
[10]
[3]
[11]
[4]
[5]
[6]
[7]
[8]
A/B Mode switch key
Re-set button（F.Reset）Mode A
Steering Trim+（ST TRIM+）Mode A
Steering Trim-（ST TRIM-） Mode A
Power Switch
Throttle trim + (TH TRIM +) mode A / light control switch 1 mode B
Throttle trim
- (TH TRIM - ) mode A / light control switch 2 mode B
Channel 6 (reserved)
Steering wheel
Throttle trigger
Reverse key mode a
/ steering angle limit mode B
F.Reset
REV
ST TRIM
TH TRIM
LED
In the use of the
disorder settings, not
back to the normal
state, you can use
Factory.Reset function
A/B mode function toggle switch
After replacing the
steering gear, the
steering gear is
reversed
After replacing the
motor, there is a
reverse
Adjust 30 / 50 /
100% steering
radian
When the steering
center is not centered
When the throttle is
not centered
Light setting
Make sure that the mode function toggle switch is in mode A, hold the
steering wheel left or right, and click the F. Reset button at the same time.
After two clicks, it means that the factory settings have been completed.
Make sure that the mode function toggle switch is in mode A, twist the
left or right steering wheel, and click Rev button at the same time. After
ringing, it means that the reverse setting of steering gear has been
completed.
Make sure that the mode function toggle switch is in mode B, and click
the ST Angle key. After a click, it means that the 30% steering radian
has been set. Click the ST Angle button again, and you will hear two
beeps, indicating that the setting of 50% steering radian has been
completed. Click the ST Angle button again, and you will hear three
beeps, indicating that the 100% steering radian has been set. Then click
to cycle to a click to indicate that the 30% steering radian has been set.
Make sure that the mode function toggle switch is in mode A, pull or
push the throttle, and click Rev button at the same time. After ringing, it
means that the motor reverse setting has been completed.
Make sure that the mode function toggle switch is in mode A, press ST
TRIM+ or - button to fine tune the steering center. Every click of the
button will ring. When the maximum and minimum values are reached, a
long sound will appear. When the median value is reached, it will ring
twice.
Make sure that the mode function toggle switch is in mode A, press TH
TRIM + / - button to fine tune the throttle center. Every click of the
button will ring. When reaching the maximum and minimum value, the
button will ring, when reaching the median value, the button ring twice.
One-button for multi-mode switch

EN
3

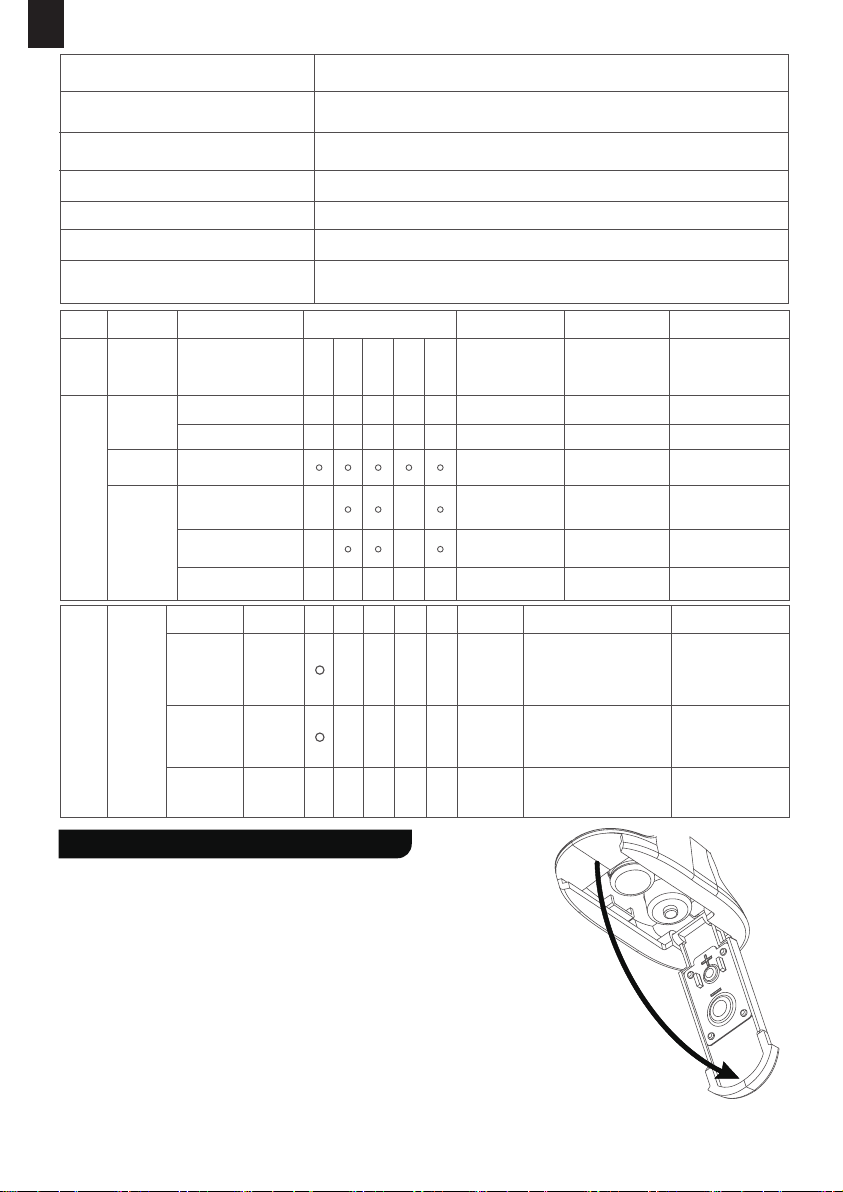

Transmitter Battery Installation
Battery Type: AAA
Battery Installation:
1. Open the battery compartment cover.
2. Insert 4 fully-charged AAA batteries into the compartment. Make sure that the
battery makes good contact with the battery compartment's contacts.
3. Replace battery compartment cover.
Low battery alarm: When the battery is lower than 4.2V, the LED on the
panel will flash slowly.
Note: When installing the batteries, be careful to handle the positive and
negative poles. (As shown in the picture on the right)
Emitter: forget reminder
Transmitter: frequency alert
If the transmitter does not receive any command, it will give an alarm
after 10 minutes and enter sleep mode after 2 minutes
When the transmitter does not match the receiver, the indicator light
of the transmitter keeps flashing
Transmitter: no frequency matching
+ low power reminder 4.5V
Transmitter: low power reminder 4.5V
The indicator light of the transmitter flashes slowly and makes a sound
The indicator light of the transmitter flashes slowly
Car: frequency alert
Car: low power alarm 6.3-6.4v
The headlights keep flashing
All lights keep flashing, steering and throttle are not controlled
Car: reminders to prevent forgetting If the vehicle does not receive any signal, it will flash back and forth
after 10 minutes and enter sleep mode after 2 minutes
Direction
linkage controL
Direction
linkage controL
Always Off
Reversing light
Left turn signal
Right turn signal
Emergency
Flashers
Turn
Signal
Times for Pressing
Button
LED+
Light
Position
Headlight
Always on
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF OFF
OFF
OFF
The light is on
when reversing
Throttle linkage
control
OFF
•
• •
•
Function I II III IV VControl
Mod Remarks
OFF
OFF
OFF
LED2# Turn
Signal
Left turn
signal
Left turn
signal
Emergency
Flashers
OFF
Direction
linkage
controL
Direction
linkage
controL
OFF
OFF
OFF
•
I II

EN
4
Power On Note
Warnings
This vehicle is not intended for those under 14 years of age without proper adult supervision.
It is not a toy!Failure to operate or maintain this vehicle in a safe manner can result in bodily harm.
Replace damaged components with original factory-parts. Pay special attention to the polarity of
all vehicle wiring.
Only use approved 2 cell lithium polymer batteries. Do not over-charge or over dis-charge the
battery as doingso may cause the battery to become a fire hazard. If the battery should become
hot during charging,discontinue charging immediately and disconnect the battery from the charger.
Never leave the battery unattended while charging. If you are unsure of how to charge this battery,
please seek the advice of experienced RC users. Never let children charge the battery without
adult supervision.
The motor will become hot during use. Allow 10-15 minutes between runs for the vehicle to cool
down. Doing so will prolong the life of your vehicle.
Use common sense when selecting the environment to operate your vehicle. Do not operate near
power cables, cellular/radio towers, deep water or unstable terrain. The operator is solely
responsible for their actions.
The product is composed of precision electrical components. It is critical to keep the product
away from moisture and other contaminants. If exposed to a humid environment, make sure the
electronics are fully dried prior to using them again.
Always check the radio range of the vehicle prior to operation in order to prevent radio loss or
interference.
Operate this product within your ability. If the vehicle is dangerous to retrieve, it's never worth the risk.
Always turn on the transmitter before connecting the battery on the model. When turning off the
model, always disconnect the battery first, and then turn off the model, always disconnect the
battery first, and then turn off the transmitter. If this order is reversed, the model may become
uncontrollable and cause serious damage.
Never allow transmitter batteries to run low as it may cause loss of vehicle control.
Plastics on the vehicle are susceptible to damage or deformation due to extreme heat and cold
climate. Do not store the model near any source of heat such as oven or heater. Store the model
indoors, in a climate-controlled, room temperature environment.
Never shorten the receiver antenna; this may affect the transmitting range of the radio system.
Only use specified battery (X4 AAA batteries).
Do not open, disassemble, or attempt to repair the battery.
Do not crush/puncture the battery, or short the external contacts.
Do not expose to excessive heat or liquids.
Do not drop the battery or expose to strong shocks or vibrations.
Always store the battery in a cool, dry place.
Do not use the battery if damaged.
The Battey must be disconnected the receiver when charging.
Follow the steps below to turn on the transmitter:
1. Check to make sure that that battery is fully charged and installed correctly.
2. Toggle the switch to the [ON] position. When active the R.LED will be lit.
3. Connect the receiver to power.
• For safety always power on the transmitter before the receiver.
Operate with caution in order
to avoid damage or injury.
Make sure that the throttle is
at its lowest position and the
switches are set to their up
position.

EN
5
Instructions
Transmitter specification
After setting up, follow the instructions below to operate the system.
1. Automatic code matching (the transmitter and receiver have been successfully coded before leaving the factory.)
1. When the transmitter power is on and the code matching mode is on, the light keeps flashing;
2. The power supply of the receiving board is turned on, and the front lights keep flashing to enter the code
matching mode;
3. When the code matching is successful, all the transmitter lights are on and all the lights on the car are off;
If you need to replace another transmitter or receiver, please follow the following steps to code:
Note: when code matching, please operate the transmitter to enter the code matching state first, and then
operate the receiver to enter the code matching state.
2、POWER OFF
1.Disconnect the receiver power.
2.Toggle the transmitter's power switch to the off position.
Follow the steps below to turn off the system:
Note
Make sure to disconnect the receiver power
before turning off the transmitter. Failureto
do so may lead to damage or serious injury.
Product Model
Adaptive model
RF
Transmitting power
Wireless protocol
Distance
Channel Resolution
Battery
Charging Interface
Life time
Low Voltage Warning
Antenna Type
Data interface
Temperature Range
Humidity Range
Online Update
Color
Size
Weight
Certification
HT-TX02
Car
2.4GHz
<20dBm
ANT
>100m(ground)
256 Grade
6V DC 1.5AAA*4
NO
According to battery type
<4.45V
Built-in single antenna
NO
-10°C ~ +60°C
20-95%
NO
Black
152mm *75mm *167mm
160g
CE, FCC ID: 2AUBX-HT-TX02

EN
6
Top point of backward directionTop point of forward directionNeutral point
Throttle stick position
Operating the vehicle
Step 1: turn on the transmitter, the headlamp of the transmitter will flash and enter the frequency matching mode.
Step 2: turn on the receiver switch, the headlight will flash and enter the frequency matching mode.
Step 3: when the transmitter and receiver are successful in frequency up, the front lights of the transmitter will be
on for a long time, and the front lights of the vehicle will be off.
Setting the Gear Mesh
The gear mesh is the clearance between the pinion and spur gears in your
vehicle. If the motor or gearing components are replaced,check that the
gears are not meshing too tightly as this may cause premature wear.
Charging the Battery
1.Connect the charger to a USB port then connect the battery to the charger.
2.When charging,the Green LED is flash, when charged, the Green LED is stable.
3.Do not let the battery charge unattended!
4. If the battery or charger is hot,disconnect the battery and charger immediately as this may be caused by an internal
short-circuit.
1. Connect the charger's USB port to a power source.
2. Connect the battery to the charger.

EN
7
Always charge LiPo batteries on non-flammable, heat-resistant surfaces.
Always use a LiPo-safe bag or container while charging. Do not allow LiPo cells to overheat at any time.Cells which
reach greater than 140 Fahrenheit(60°C) will usually become damaged and will catch fire.
Do not charge the LiPo pack while it is still in the model. Never charge or store battery packs in a vehicle.
Do not discharge LiPo; doing so will damage the battery.
Do not expose LiPo cell to water or moisture at any time.
Do not store battery near open flame or heater.
Do not assemble LiPo cells or pre -assembled packs together with other LiPo cells or packs.
Always store LiPo battery in a secure location away from children.
Always remove the LiPo battery if model is involved in any kind of crash.
Carefully inspect the battery and connectors for even the smallest damage.
CAUTION:Cells may become hot after usage.Allow the pack to cool to room temperature prior to recharging.
Do not allow the electrolyte to get into eyes or on skin.Wash affected areas immediately if they if they come into
contact with electrolyte.Do not alter or modifv connectors or wires of a LiPo battery pack.
Always inspect the condition of the battery before charging and operating.
Do not short circuit the LiPo battery.
Do not have contact with a leaky/damaged battery directly.
Do not charge battery out of recommended temperature range(O°C 45°C).

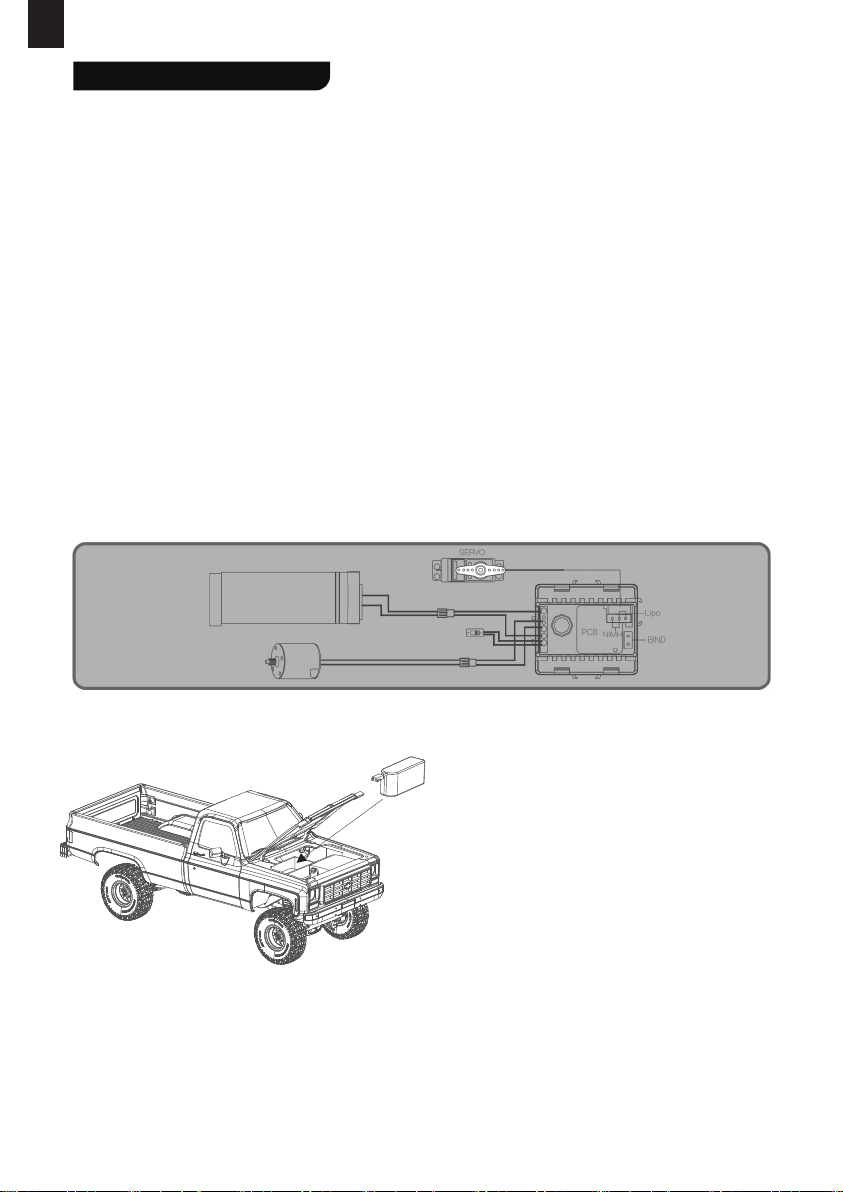

SERVO
BATTERY
PCB NIMH
Lipo
BIND
MOTOR
NOTE
1.If it is not in use for a long time, unplug and
take off the battery to prevent batery leakage.
2.Do not open, disassemble, or attempt to
repair the battery.
3.Please disconnect the battery from the receiver
before charging.

EN
8
The antenna(s) used for this transmitter must be installed to provide a separation distance of at least 20 cm from all
persons and must not be co-located or operating in conjunction with any other transmitter. End-users and installers
must be provided with antenna installation instructions and transmitter operating conditions for satisfying RF
exposure compliance.
FCC ID: 2AUBX-HT-TX02
This equipment has been tested and found to comply with the limits for a Class B digital device pursuant to part
15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or televison reception, which can be determined by turning the equipment off and on,
the user is encouraged to try to correct the interference by one or more of the following measures:
To assure continued compliance, any changes or modifications not expressly approved by the party responsible for
compliance could void the user's authority to operate this equipment.
This equipment complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference.
(2) This device must accept any interference received, including interference that may cause undesired operation.
Caution!
The manufacturer is not responsible for any radio or TV interference caused by unauthorized modifications to this
equipment. Such modifications could void the user authority to operate the equipment.
1. The antenna(s) used for this transmitter must be installed to provide a separation distance of at least 20 cm
from all persons and must not be co-lacated or operating in conjunction with any other transmitter.End-users
and installers must be provided with antenna installation instructions and transmitter operating conditions for
satisfying RF exposure compliance.
2. Move all your channels to the desired position.
3. Select [All channels] and then [Yes] in the confirmation box.
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Spare parts list
CE Warning
Appendix 1 FCC Statement
C2110
C2111
C2112
C2113
C2114
C2115
C2116
C2117
C2118
C2118
C2119
C2052
C2123
C2051
C2049
C2057
C2124
C2102
1:18 CHEVROLET K10 Hood RED/WHITE
1:18 CHEVROLET K10 Front and Rear Light Cup Set
1:18 CHEVROLET K10 Hood Mount Set
1:18 CHEVROLET K10 Rearview Mirror And Wiper
1:18 CHEVROLET K10 Bumper And Side Panel
1:18 CHEVROLET K10 Lens
1:18 CHEVROLET K10 Body SHELL
1:18 CHEVROLET K10 CHASSIS
1:18 CHEVROLET K10 HANDLE
1:18 Cooper Tire 19.2 x 13.5 x 56
Eight Planets Style Wheels plastic parts
FMS LIPO Battery 2S LIPO 380mAh for 1:18
1:18 CHEVROLET K10 Light set
FMS USB Charger
1:18 050 Motor set
1:18 Plastic Gear set
1:18 CHEVROLET K10 Transmission Shaft full set
1:18 SCREW SET
C2021
C2125
C2074
C2071
C2063
C2064
C2133
C2066
C2067
C2068
C2069
C2126
C2075
C2076
1:18 1KG High Torque 3wire Servo
1:18 CHEVROLET K10 Window
1:18 Rear Wheel Shaft
1:18 Wheel Hex
1:18 SHOCK PLASTIC PARTS
1:18 KATANA V2 / LC80 LAND CRUISER/ FJ
Cruiser Connecting Rod
1:18 M4 BALL HEAD
1:18 BALL HEAD
1:18 Steering Hub & Spindle
1:18 FRONT/REAR AXLE parts
1:18 SERVO HORN
1:18 CHEVROLET K10 MIRROR LENS
1:18 FRONT OUTDRIVE SHAFT
1:18 Gear Box Plastic Parts

EN
9
We,
Dongguan Solid Model Technology Co.,Ltd
3/F, Building B, 3rd Industry Zone,
Matigang, Dalingshan Town
Phone:[phone]
Web:www.fmsmodel.com
Dongguan City of China 523810.
declare under our responsibility that the product:
Type of Equipment: Driving System & 2.4GHz Control System
Brand Name: FMS
Compatiable for cars: 1:18 CHEVROLET K10
ETSI EN 301 489-1 V2.2.3(2019-11)
ETSI EN 301 489-17 V3.2.4(2020-09)
EN 55032:2015+A11:2020
EN 55035:2017+A11:2020
EN61000-3-2:2014
EN61000-3-3:2013
EN : 62479:2010
ETSI EN 300 328 V2.2.2 (2019-07)
Equipment Model: 11808
Declaration of Conformity (DoC)
to which this declaration relates is in conformity with the essential requirements and other relevant require-
ments of the Directive 2014/53/EU, EMC Directive 2014/30/EU, EMC Directive 2014/53/EU, FCC Indentifier
2AUBX-HT-TX02 , EU RoHS Directive 2011/65/EU and Council Directive 2014/30/EU. The product is in
conformity with following standards and/or other normative documents:
North America:
Horizon Hobby LLC
2904 Research Road
Champaign, IL 61822, USA
Tel.: [phone]
The United Kingdom:
CML Distribution Ltd
Saxon House, Saxon Business Park, Hanbury Road
Bromsgrove, Worcestershire
B60 4AD, England
Tel.: [phone]
Sweden:
Minicars Hobby Distribution AB
Annelundsgatan 17C
749 40 Enköping, Sweden
Tel.: [phone]
Australia:
Model Engines Pty Ltd
Unit 1/32 Bluett Drive
Smeaton Grange
NSW 2567 Australia
Tel.: [phone]
DISTRIBUTOR

10
DE
Introduction
Sender-Anleitung
F.Reset
REV/ST
Angle
A/B Mode
CH5/Climbing
CH4/Train CH6
ON/OFF
ST TRIM
+
--
TH TRIM
+/LED
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[10]
[11]
[8]
[9]
Pickup Trucks waren schon immer ein Teil der amerikanischen Autokultur und ein Symbol für den amerikanischen
Spirit. Bis GM in der neuen Chevrolet-Reihe eine neue Namensgebung einführte - das C für Hinterradantrieb und das
K für Allradantrieb in der neuen Chevrolet Pickup-Reihe.
Mit einer Heckklappe, die die Ladehöhe senkt, einem geräumigen Fahrerhaus und einem versenkten Rahmen folgt der
neue CHEVROLET K10 von FMS im Maßstab 1:18 der revolutionären "quadratischen Karosserie". Das Modell verfügt
über einen enorm hohen Scale Faktor, wie Allradantrieb, Metallträger, A
Mit einer Heckklappe, die die Ladehöhe senkt, einem geräumigen Fahrerhaus und einem versenkten Rahmen folgt der
neue CHEVROLET K10 von FMS im Maßstab 1:18 der revolutionären "quadratischen Karosserie". Das Modell verfügt
über einen enorm hohen Scale Faktor, wie Allradantrieb, Metallträger, Aluminium-Rahmenschienen und eine zuverläs-
sige Mehrlenker-Aufhängung.
RC-Pickups mit Hartplastik-Karosserien sind selten, da meist SUVs das Feld beherrschen. Doch der große Laderaum
und die abnehmbare Heckklappe ermöglichen es Scale Fans alle Arten von Zubehör unterzubringen, wie Motorräder,
Kajaks, Werkzeuge oder Campingausrüstungen.
Als perfekten 1:18-Nachbau hat der FMS CHEVROLET K10 das gleiche geradlinige Design wie das echte Auto, sowie
einen geschwungenen Kühlergrill und die äußere Frontstoßstange. Elegante Details wie die zweifarbigen Lackierung,
die Spiegeln der Karosserie und die vorderen und hinteren Stoßstangen machen den K10 zum echten Hingucker. Der
geräumige und komfortable Innenraum des Fahrzeugs, mit Sitzbank, Mittelkonsole und Lenkrad, runden das Gesamtbild
ab.
Unter der Motorhaube sind der Motor, der Regler, der Empfänger und der Akku leicht zugänglich. Die Beleuchtungssets
verfügen über Lichtsteuerungsfunktionen, einschließlich Scheinwerfer, Blinker und Rückfahrscheinwerfer.
Maßstabsgetreue, weiche All-Terrain-Reifen und K10-Felgen, wie beim echten Truck sorgen für Grip in jedem
Gelände.

11
DE
[1]
[9]
[2]
[10]
[3]
[11]
[4]
[5]
[6]
[7]
[8]
A/B Modus-Schalttaste
Reset-Taste（F.Reset）Modus A
Lenkung Trim+（ST TRIM+）Modus A
Lenkung Trim-（ST TRIM-）Modus A
Power Switch
Reverse key mode a
/ steering angle limit mode B
Drosseltrimmung + (TH TRIM +) Modus A / Lichtschalter 1 Modus B
Drosseltrimmung + (TH TRIM +) Modus A / Lichtschalter 2 Modus B
Kanal 6 (belegt)
Steering wheel
Throttle trigger
F.Reset
REV
ST TRIM
TH TRIM
LED
Bei der Verwendung
der Störungseinstellun-
gen, die nicht in den
Normalzustand
zurückkehren, können
Sie die Funktion
"Factory Reset"
verwenden
Kippschalter für die A/B-Modus-Funktion
Nach dem Austausch
des Lenkgetriebes
wird dasLenkgetriebe
umgedreht
Nach dem Austausch
des Motors fährt das
Modell rückwärts
30 / 50 / 100%
Lenkradius
einstellen
Wenn die Lenkung
nicht zentriert ist
Wenn das Gas nicht
zentriert ist
Licht-Einstellung
Vergewissern Sie sich, dass der Kippschalter für die Modusfunktion auf
Modus A steht, halten Sie das Lenkrad nach links oder rechts und klicken
Sie gleichzeitig auf die Taste F. Reset. Nach zwei Klicks bedeutet dies,
dass die Werkseinstellungen abgeschlossen sind.
Vergewissern Sie sich, dass der Kippschalter für die Modusfunktion auf
Modus A steht, drehen Sie das linke oder rechte Lenkrad und klicken Sie
gleichzeitig auf die Taste Rev. Nach dem Klingeln bedeutet dies, dass
die Rückwärtseinstellung des Lenkgetriebes abgeschlossen ist.
Vergewissern Sie sich, dass der Kippschalter für die Modusfunktion auf
Modus B steht, und klicken Sie auf die Taste ST-Winkel. Nach einem
Klick bedeutet dies, dass der Lenkradius von 30 % eingestellt wurde.
Klicken Sie erneut auf die Taste ST Angle, und Sie hören
zwei Pieptöne, die anzeigen, dass die Einstellung von 50 % Lenkradius
abgeschlossen ist.Klicken Sie erneut auf die Schaltfläche ST-Winkel,
und Sie hören drei Pieptöne, die anzeigen, dass der Lenkradius von 100
% eingestellt ist. Klicken Sie dann zyklisch auf einen Klick, um
anzuzeigen, dass der Lenkradius von 30 % eingestellt ist.
Vergewissern Sie sich, dass der Kippschalter für die Modusfunktion auf
Modus A steht, ziehen oder drücken Sie den Gashebel und klicken Sie
gleichzeitig auf die Taste "Rev". Nach dem Klingeln bedeutet dies, dass
die Einstellung der Motorumkehr abgeschlossen ist.
Vergewissern Sie sich, dass der Kippschalter für die Modusfunktion auf
Modus A steht, und drücken Sie die Taste ST TRIM+ oder -, um eine
Feineinstellung der Lenkungsmitte vorzunehmen. Bei jedem Tastendruck
klingelt es. Wenn die Maximal- und Minimalwerte erreicht sind, ertönt
ein langer Ton. Wenn der Mittelwert erreicht ist, klingelt es zweimal.
Make sure that the mode function toggle switch is in mode A, press TH
TRIM + / - button to fine tune the throttle center. Every click of the
button will ring. When reaching the maximum and minimum value, the
button will ring, when reaching the median value, the button ring twice.
Ein Button für den Multi-Mode

DE
Einsetzen der Senderbatterien
Battery Type: AAA
Installation der Batterie:
1.öffnen Sie den Batteriefachdeckel.
2. Legen Sie 4 vollständig geladene AAA-Batterien in das Fach ein.
Achten Sie darauf, dass die Batterie guten Kontakt mit den Kontakten
des Batteriefachs hat.
3. Schließen Sie den Batteriefachdeckel wieder.
Alarm bei niedrigem Batteriestand: Wenn die Batterie weniger als 4.2 V aufweist,
blinkt die LED auf dem Bedienfeld langsam.
Sender: Erinnerung vergessen
Sender: Frequenzwarnung
Wenn der Sender keinen Befehl empfängt, gibt er nach 10 Minuten
einen Alarm aus und geht nach 2 Minuten in den Ruhemodus über
When the transmitter does not match the receiver, the indicator light of
the transmitter keeps flashing
Sender: keine Frequenzanpassung +
geringe Leistungserinnerung 4.5V
Sender: Low-Power-Erinnerung 4.5V
Die Kontrollleuchte des Senders blinkt langsam und gibt einen Ton von
sich
Die Kontrollleuchte des Senders blinkt langsam
Auto: Frequenzalarm
Auto: Schwachstromalarm 6.3-6.4v
Die Scheinwerfer blinken ständig
Alle Lichter blinken weiter, Lenkung und Gas werden nicht gesteuert
Auto: Erinnerungen gegen das
Verges-sen Wenn das Fahrzeug kein Signal empfängt, blinkt es nach 10 Minuten
hin und her und geht nach 2 Minuten in den Ruhemodus über
12
Times for Pressing
Button
LED1#
Light
Position
Scheinwer
fer
Immer an
AUS
AUS
AUS AUS AUS
AUS AUS
AUS AUS
The light is on when
reversing
Steuerung
des
Gashebles
AUS AUS
•
•
• • •
•
Immer aus
Immer an
Reversing
light
Rück-
leuchte
Function
Power on
is off by
default
I II III IV VKontrolle
Modus Hinweise
LED2# Blinker
Blinker
links
Blinker
links
AUS
AUS
AUS
AUS
•
Not-
fall-Blinker
I II
Richtungss-
teuerung des
Gestänges
Richtungssteuer-
ung des
Gestänges

DE
13
Einschalten Hinweis
Warnhinweise
Dieses Fahrzeug ist nicht für Personen unter 14 Jahren ohne angemessene Aufsicht von Erwachsenen bestimmt.
Wenn Sie dieses Fahrzeug nicht in einer sicheren Weise betreiben oder warten, kann dies zu körperlichen Schäden führen.
Ersetzen Sie beschädigte Teile durch Original-Ersatzteile. Achten Sie besonders auf die Polarität der gesamten
Fahrzeugverkabelung.
Verwenden Sie nur zugelassene 2-Zellen-Lithium-Polymer-Akkus. Laden Sie die Akkus nicht zu stark auf oder
entladen Sie sie nicht zu stark, da dies zu einer Brandgefahr führen kann. Sollte die Batterie während des Ladevorgangs
heiß werden, unterbrechen Sie sofort den Ladevorgang und trennen Sie die Batterie vom Ladegerät. Lassen Sie den
Akku während des Ladevorgangs niemals unbeaufsichtigt. Wenn Sie sich nicht sicher sind, wie Sie den Akku aufladen sollen,
wenden Sie sich bitte an einen erfahrenen RC-Benutzer. Lassen Sie Kinder den Akku niemals ohne Aufsicht von
Erwachsenen aufladen.
Der Motor wird während des Betriebs heiß. Lassen Sie das Fahrzeug zwischen den Fahrten 10-15 Minuten abkühlen.
Dadurch wird die Lebensdauer Ihres Fahrzeugs verlängert.
Benutzen Sie Ihren gesunden Menschenverstand, wenn Sie die Umgebung für den Betrieb Ihres Fahrzeugs auswählen.
Fahren Sie nicht in der Nähe von Stromkabeln, Mobilfunk-/Funktürmen, tiefem Wasser oder instabilem Gelände.
Der Bediener trägt die alleinige Verantwortung für seine Handlungen.
Das Produkt besteht aus elektrischen Präzisionsbauteilen. Es ist wichtig, das Produkt von Feuchtigkeit und anderen
Verunreinigungen fernzuhalten. Wenn es einer feuchten Umgebung ausgesetzt war, stellen Sie sicher, dass die Elektronik
vollständig getrocknet ist, bevor Sie sie wieder benutzen.
Prüfen Sie vor dem Betrieb immer die Funkreichweite des Fahrzeugs, um Funkverluste oder Störungen zu vermeiden.
Betreiben Sie dieses Produkt im Rahmen Ihrer Möglichkeiten. Wenn es gefährlich ist, das Fahrzeug zu bergen, ist es
das Risiko nicht wert.
Schalten Sie immer den Sender ein, bevor Sie den Akku des Modells anschließen. Trennen Sie beim Ausschalten des
Modells immer zuerst den Akku ab und schalten Sie dann das Modell aus, trennen Sie immer zuerst den Akku ab und
schalten Sie dann den Sender aus. Wenn Sie diese Reihenfolge umkehren, kann das Modell unkontrollier- bar werden
und schwere Schäden verursachen.
Lassen Sie niemals zu, dass die Senderbatterien leer werden, da dies zum Verlust der Fahrzeugkontrolle führen kann.
Die Kunststoffe des Fahrzeugs können durch extreme Hitze und Kälte beschädigt oder verformt werden. Lagern Sie
das Modell nicht in der Nähe einer Wärmequelle wie einem Ofen oder einer Heizung. Lagern Sie das Modell in einem
klimatisierten Raum bei Raumtemperatur
Kürzen Sie niemals die Empfängerantenne; dies kann die Reichweite des Funksystems beeinträchtigen.
OVerwenden Sie nur die angegebenen Batterien (4x AAA-Batterien).
Öffnen Sie die Akkus nicht, nehmen Sie sie nicht auseinander und versuchen Sie nicht, sie zu reparieren.
Die Akkus nicht zerdrücken/einstechen oder die externen Kontakte kurzschließen.
Setzen Sie den Akku nicht übermäßiger Hitze oder Flüssigkeiten aus.
Lassen Sie den Akku nicht fallen und setzen Sie ihn keinen starken Stößen oder Vibrationen aus.
Always store the battery in a cool, dry place.
Bewahren Sie den Akku immer an einem kühlen, trockenen Ort auf.
Verwenden Sie den Akku nicht, wenn er beschädigt ist.
Gehen Sie wie folgt vor, um den Sender einzuschalten:
1. Vergewissern Sie sich, dass die Batterie vollständig geladen und
richtig eingesetzt ist.
2. Schalten Sie den Schalter auf die Position [ON]. Wenn der Sender
eingeschaltet ist, leuchtet die R.LED.
3. Schließen Sie den Empfänger an das Stromnetz an.
•Schalten Sie aus Sicherheitsgründen immer zuerst den Sender und
dann den Empfänger ein.
Gehen Sie bei der Bedienung
vorsichtig vor, um Schäden
oder Verletzungen zu vermeiden.
Vergewissern Sie sich, dass sich der
Gashebel in der niedrigsten
Position befindet und die Schalter in
ihrer oberen Stellung stehen

DE
14
Transmitter specification
Product Model
Adaptive model
RF
Transmitting power
Wireless protocol
Distance
Channel Resolution
Battery
Charging Interface
Life time
Low Voltage Warning
Antenna Type
Data interface
Temperature Range
Humidity Range
Online Update
Color
Size
Weight
Certification
HT-TX02
Car
2.4GHz
<20dBm
ANT
>100m(ground)
256 Grade
6V DC 1.5AAA*4
NO
According to battery type
<4.45V
Built-in single antenna
NO
-10°C ~ +60°C
20-95%
NO
Black
152mm *75mm *167mm
160g
CE, FCC ID: 2AUBX-HT-TX02
Einschalten
1.Gehen Sie wie folgt vor, um den Sender einzuschalten:
1. Vergewissern Sie sich, dass die Batterie vollständig geladen und richtig eingesetzt ist.;
2. Schalten Sie den Schalter auf die Position [ON]. Wenn der Sender eingeschaltet ist, leuchtet die R.LED.;
3. Schließen Sie den Empfänger an das Stromnetz an.
Schalten Sie aus Sicherheitsgründen immer zuerst den Sender und dann den Empfänger ein.
2、Ausschalten
1. Trennen Sie den Empfänger von der Stromversorgung.
2. Schalten Sie den Netzschalter des Senders auf die Position
"Aus".
Führen Sie die folgenden Schritte aus, um das System
auszuschalten:
Hinweis
Stellen Sie sicher, dass Sie den Empfänger
von der Stromversorgung trennen bevor Sie
den Sender ausschalten.
Bei Nichtbeach- tung Nichtbeachtung kann
zu Schäden oder schweren Verletzungen führen

DE
15
RückwärtsVorwärtsNeutral
Gasstellung
Einschalten des Fahrzeugs
Schritt
Schritt 1: Schalten Sie den Sender ein, der Scheinwerfer des Senders blinkt und wechselt in den Frequenzan-
passungsmodus.
Schritt 2:Schalten Sie den Empfänger ein, der Scheinwerfer blinkt und wechselt in den Frequenzanpassungsmodus
on for a long time, and the front lights of the vehicle will be off.
Schritt 3: Wenn die Frequenzanpassung zwischen Sender und Empfänger erfolgreich war, leuchten die Scheinwer-
fer des Senders für eine lange Zeit, und die vorderen Lichter des Fahrzeugs werden aus sein.
Setting the Gear Mesh
Der Zahneingriff ist der Abstand zwischen dem Ritzel und dem
Hauptzahnrad in Ihrem Fahrzeug. Wenn der Motor oder die
Getriebekomponenten ausgetauscht werden, prüfen Sie, ob die
Zahnräder nicht zu eng ineinandergreifen, da dies zu vorzeitigem
Verschleiß führen kann.
Laden des Akkus
1. schließen Sie das Ladegerät an einen USB-Anschluss an und verbinden Sie den Akku mit dem Ladegerät.
2. während des Ladevorgangs blinkt die grüne LED, wenn der Akku geladen ist, leuchtet die grüne LED stabil.
3. lassen Sie den Akku nicht unbeaufsichtigt aufladen!
4. Wenn der Akku oder das Ladegerät heiß ist, trennen Sie den Akku und das Ladegerät sofort, da dies durch einen
internen Kurzschluss verursacht werden kann.
1. Schließen Sie den USB-Anschluss des Ladegeräts
an eine Stromquelle an.
2. Schließen Sie den Akku an das Ladegerät an.

DE
16
Tipps für LiPo Batterien
Batterie
Moteur
HINWEIS:
1.Wenn das Gerät längere Zeit nicht benutzt wird,
ziehen Sie den Stecker und nehmen Sie die Batterien
heraus, um ein Auslaufen der Batterie zu verhindern.
2.Öffnen Sie den Akku nicht, nehmen Sie ihn nicht
auseinander und versuchen Sie nicht, ihn zu reparieren.
3..Bitte trennen Sie den Akku vor dem Aufladen vom Empfänger.
•Laden Sie LiPo-Akkus immer auf nicht entflammbaren, hitzebeständigen Oberflächen.
• Verwenden Sie zum Laden immer einen LiPo-sicheren Beutel oder Behälter. Erlauben Sie den LiPo-Zellen
zu keiner Zeit, sich zu überhitzen: Zellen, die eine Temperatur von mehr als 60°C (140 Fahrenheit) erreichen,
werden normaler- weise beschädigt und fangen Feuer.
• Laden Sie den LiPo-Akku nicht auf, während er sich noch im Modell befindet. Laden oder lagern Sie
Akkupacks niemals in einem Fahrzeug.
• Entladen Sie den LiPo nicht, da dies den Akku beschädigt.
• Setzen Sie LiPo-Zellen zu keiner Zeit Wasser oder Feuchtigkeit aus.
• Lagern Sie den Akku nicht in der Nähe von offenen Flammen oder Heizungen.
• Bauen Sie keine LiPo-Zellen oder vormontierte Packs mit anderen LiPo-Zellen oder Packs zusammen.
• Lagern Sie den LiPo-Akku immer an einem sicheren Ort und außerhalb der Reichweite von Kindern.
• Entfernen Sie immer den LiPo-Akku, wenn das Modell in einen Unfall verwickelt ist.
• Untersuchen Sie den Akku und die Anschlüsse sorgfältig auf kleinste Schäden.
• ACHTUNG: Die Zellen können nach dem Gebrauch heiß werden. Lassen Sie den Akku vor dem Aufladen
auf Raumtemperatur abkühlen.
• Achten Sie darauf, dass der Elektrolyt nicht in die Augen oder auf die Haut gelangt.Waschen Sie die
betroffenen Stellen sofort, wenn sie mit dem Elektrolyt in Berührung gekommen sind.Verändern Sie die
Anschlüsse oder Kabel eines LiPo-Akkus nicht.
• Überprüfen Sie immer den Zustand des Akkus, bevor Sie ihn laden und in Betrieb nehmen.
• Schließen Sie den LiPo-Akku nicht kurz.
• Kommen Sie nicht direkt mit einem undichten/beschädigten Akku in Kontakt.
• Laden Sie den Akku nicht außerhalb des empfohlenen Temperaturbereichs (O°C - 45°C).

DE
17
Spare parts list
C2110
C2111
C2112
C2113
C2114
C2115
C2116
C2117
C2118
C2118
C2119
C2052
C2123
C2051
C2049
C2057
C2124
C2102
C2021
1:18 CHEVROLET K10 Motorhaube ROT/WEISS
1:18 CHEVROLET K10 Front- und Rücklicht Becher-Satz
1:18 CHEVROLET K10 Motorhaubenbefestigung
1:18 CHEVROLET K10 Rückspiegel und Wischer
1:18 CHEVROLET K10 Stoßstange und Seitenverkleidung
1:18 CHEVROLET K10 Lichtscheibe
1:18 CHEVROLET K10 Karosserieschale
1:18 CHEVROLET K10 FAHRGESTELL
1:18 CHEVROLET K10 GRIFF
1:18 Cooper-Reifen 19,2 x 13,5 x 56
Eight Planets Style Wheels Kunststoffteile
FMS LIPO Akku 2S LIPO 380mAh für 1:18
1:18 CHEVROLET K10 Beleuchtungsset
FMS USB-Ladegerät
1:18 050 Motorensatz
1:18 Kunststoff-Getriebe-Set
1:18 CHEVROLET K10 Getriebewelle komplett Satz
1:18 SCHRAUBENSATZ
1:18 1KG Hochdrehmoment 3-Draht Servo
1:18 CHEVROLET K10 Fenster
1:18 Hinterrad-Welle
1:18 Radmutter Sechskant
1:18 STOSSDÄMPFER PLASTIKTEILE
1:18 KATANA V2 / LC80 LAND CRUISER/
FJ Cruiser Pleuelstange
1:18 M4 KUGELKOPF
1:18 KUGELKOPF
1:18 Lenkungsnabe & Spindel
1:18 FRONT/REAR AXLE Teile
1:18 SERVOHORN
1:18 CHEVROLET K10 SPIEGELGLAS
1:18 VORDERE ABTRIEBSWELLE
1:18 Getriebe Kunststoffteile
C2125
C2074
C2071
C2063
C2064
C2133
C2066
C2067
C2068
C2069
C2126
C2075
C2076
Die für diesen Sender verwendete(n) Antenne(n) muss (müssen) in einem Abstand von mindestens 20 cm zu allen
Personen installiert werden und darf (dürfen) nicht zusammen mit einem anderen Sender betrieben werden. Endbenutzer
und Installateure müssen die Anweisungen zur Antenneninstallation und die Betriebsbedingungen des Senders erhalten,
um die RF Exposition zu erfüllen.
FCC ID: 2AUBX-HT-TX02
Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der
FCC-Vorschriften. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen
bei der Installation in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese
ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des
Funkverkehrs verursachen. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen
auftreten. Wenn dieses Gerät Störungen verursacht Wenn dieses Gerät den Radio- oder Fernsehempfang stört, was durch
Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störung durch eine oder
mehrere der folgenden Maßnahmen zu beheben:
Um die Einhaltung der Vorschriften zu gewährleisten, können Änderungen oder Modifikationen, die nicht ausdrück- lich
von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden Um die Einhaltung der Vorschriften
zu gewährleisten, können Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der
Vorschriften verantwortlichen Stelle genehmigt wurden, zum Erlöschen der Betriebserlaubnis führen.
Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden
zwei Bedingungen:
(1) Dieses Gerät darf keine schädlichen Störungen verursachen.
(2) Dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen,
die einen unerwün- schten Betrieb verursachen können.
Achtung!
Der Hersteller ist nicht verantwortlich für Funk- oder Fernsehstörungen, die durch nicht autorisierte Änderungen
an diesem Gerät verursacht werden. Solche Modifikationen können dazu führen, dass der Benutzer die Berechtigung
zum Betrieb des Geräts verliert
1. Die für diesen Sender verwendete(n) Antenne(n) muss (müssen) in einem Abstand von mindestens 20 cm zu allen
Personen installiert werden und darf (dürfen) nicht mit anderen Sendern zusammengeschaltet oder zusammen betrieben
werden. Endbenutzer und Installateure müssen die Anweisungen zur Antenneninstallation und die Betriebsbedingungen des
Senders erhalten, um die die Einhaltung der RF-Exposition.
2. Bringen Sie alle Ihre Kanäle in die gewünschte Position.
3. Wählen Sie [Alle Kanäle] und dann [Ja] im Bestätigungsfeld.
• Richten Sie die Empfangsantenne neu aus oder stellen Sie sie um.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die nicht mit dem Stromkreis des Empfängers verbunden ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.
CE Warning
FCC Hinweis

DE
18
ETSI EN 301 489-1 V2.2.3(2019-11)
ETSI EN 301 489-17 V3.2.4(2020-09)
EN 55032:2015+A11:2020
EN 55035:2017+A11:2020
EN61000-3-2:2014
EN61000-3-3:2013
EN : 62479:2010
ETSI EN 300 328 V2.2.2 (2019-07)
Germany, Austria,
D-Power Modellbau
Sürther Str. 92-94
D-50996 Köln
Germany
Tel.: [phone]
VERTEILER
Wir,
Dongguan Solid Model Technology Co.,Ltd
3/F, Building B, 3rd Industry Zone,
Matigang, Dalingshan Town
Phone:[phone]
Web:www.fmsmodel.com
Dongguan City of China 523810.
erklären unter unserer Verantwortung, dass das Produkt:
Art der Ausrüstung: Antriebssystem und 2,4-GHz-Steuersystem
Markenname: FMS
Kompatibel für Fahrzeuge: 1:18 CHEVROLET K10
Ausrüstung Modell: 11808
Konformitätserklärung
auf das sich diese Erklärung bezieht, mit den grundlegenden Anforderungen und anderen einschlägigen
Anforderungen übereinstimmt. Mit der Richtlinie 2014/53/EU, der EMC-Richtlinie 2014/30/EU, der
FCC-Ken- nung N4ZMG400, EU-RoHS-Richtlinie 2011/65/EU und Richtlinie 2014/30/EU des Rates. Das
Produkt ist konform mit mit den folgenden Normen und/oder anderen normativen Dokumenten:

19
FR
Introduction
Introduction
Chaque camionnette Chevrolet possède sa propre histoire. Les pickups ont de tout temps été dans la culture des
voitures américaines et sont un symbole de l’esprit américain. General Motors a défini un ensemble de principes de
dénomination de sa nouvelle gamme de Pickups Chevrolet : Un C pour les véhicules à propulsion arrière, et un K pour
les véhicules à 4 roues motrices.
Avec une ridelle arrière abaissant le seuil de chargement, une cabine spacieuse et un cadre en creux, le nouveau
CHEVROLET K10 au 1/18 de FMS repproduit parfaitement la fameuse « carrosserie carrée » révolutionnaire et
reproduit parfaitement les séries K en matière de transmission à quetre roues motrices, de longerons métalliques, de
rails de châssis en aluminium et d’ensemble de suspension multibras.
Les pickups radiocommandés équipés de carrosseries en plastique dur sont rares et précieux, alors que les SUV
dominent principalement le marché. Le grand espace cargo et la ridelle arrière amovible permettent de transporter
facilement toutes sortes de charges factices au 1/18è telles que des motos, des kayaks et divers matériels de
camping.
En parfaite réplique au 1/18è, le CHEVROLET K10 FMS partage la même conception linéaire que la véritable voiture,
avec la calandre incurvée et le pare-chocs avant proéminent. Le niveau d’élégants détails est rehaussé par un décor
premium bicolore, et par les rétroviseurs extérieurs et le pare-chocs arrière. Bougez la caméra et faites le point sur
l’intérieur spacieux et confortable du véhicule, depuis les banquettes jusqu’à la console centrale et au volant.
Ouvrez le capot et explorez le vaste espace intérieur où le moteur, le variateur, le récepteur et la batterie sont
facilement accessibles, et permettant d’upgrader aisément le véhicule. Le set d’éclairage est accouplé aux fonctions de
contrôle, intégrant les phares avant, les clignotants et les feux de recul.
La maquette du K10 possède des jantes et des pneus reproduisant ceux de la véritable voiture, avec des pneus tendres
moulés avec des sculptures tout terrain pour rouler sur toutes les surfaces.
Le Chevrolet K10 au 1/18 est un parfait modèle d’exposition statique… jusqu’à ce que vous le mettiez sous tension et
que vous vous imaginiez derrière le volant du légendaire Chevy pickup !
Un cadeau surprise de FMS pour vous en 2021 !
Vue d’ensemble de l’émetteur
