Fohhn AIREAAAX-2.300 User manual

Bedienungsanleitung
User Manual
AAX-2.300
AIREA Amplifier
AIREA-Series
Fohhn Intelligent Audio Distribution.
Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf.
Please read this manual carefully before operating the equipment and keep it for the future reference.
Wichtiger Hinweis:
Important information:
Fohhn Audio Soft >Software Handling< (siehe separate Bedienungsanleitung / see separate user manual!)
Fohhn Audio Soft - ab Version 3.5.7 notwendig / necessary!

Inhalt
Seite
0. Inhalt 2
1. Wichtige Sicherheitshinweise 3
1.1 Anschluss und Verkabelung 4
2. Zeichen- und Begriffserklärung 4
3. Einleitung 4
3.1 Zielgruppe dieser Bedienungsanleitung 4
3.2 Lieferumfang 4
3.3 Zubehör AIREA System 5
3.4 Entpacken 5
4. Beschreibung 5
4.1 Allgemeines 5
4.2 Begriffsdefinitionen 5
4.3 Bedienelemente, Anschlüsse und Anzeigen 6
4.4 Inbetriebnahme 7
4.5 Funktionsbeschreibung 7
4.6 Betriebsbedingungen 9
4.7 Transport und Lagerung 9
4.8 Instandhaltungsmaßnahmen 9
5. Fehlerbehebung 10
6. EG-Konformität (CE Zeichen) 11
7. WEEE-Erklärung (Entsorgung) 11
8. Technische Daten 12
9. Anschlussbelegung 13

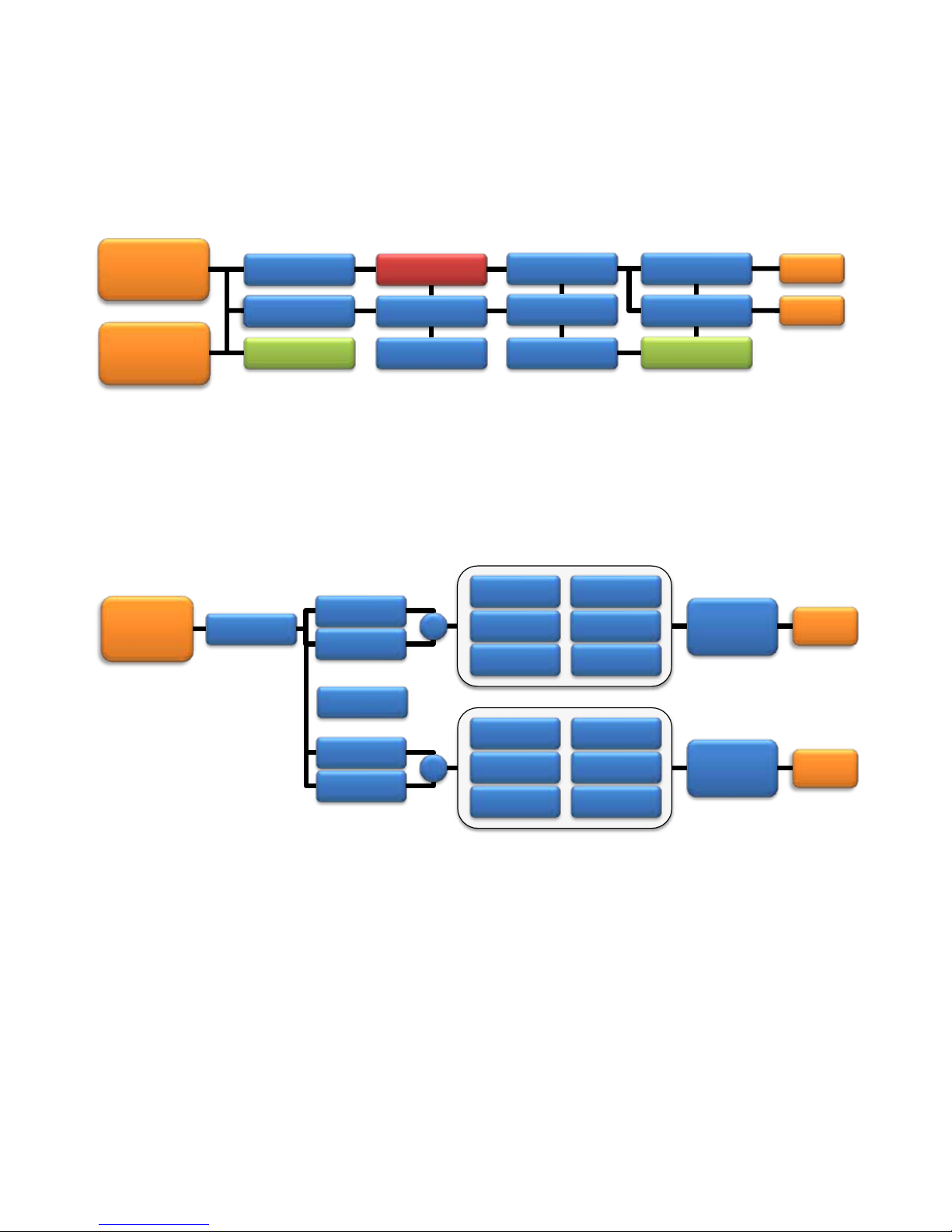

9.1 Blockschaltbild 13
9.2 Fohhn Audio DSP 13
9.3 AIREA-Net Anschluss 14
English User Manual 15
2 | AIREA AAX-2.300
AIREA System

1. Wichtige Sicherheitsbestimmungen
Lesen Sie diese Sicherheitsbestimmungen vor Inbetrieb-
nahme der Geräte vollständig durch. Bewahren Sie diese
Anleitung immer in der Nähe der Anlage auf.
Gefahr

Das Gerät entspricht den Bestimmungen der Schutzklasse
III.
Um Verletzungen, elektrischen Schlag und Feuer zu ver-
meiden, stellen Sie sicher, dass alle Personen, die an Aufbau,
Betrieb oder Abbau eines solchen Systems beteiligt sind,
diese Betriebsanleitung gelesen haben.
Warnung

Um das Risiko von Feuer oder elektrischem Schlag zu
minimieren,
darf das Produkt nicht Nässe ausgesetzt werden
dürfen keine mit Flüssigkeit gefüllten Gegenstände
(z.B. Vasen) auf das Gerät gestellt werden
dürfen Lüftungsöffnungen nicht mit Gegenständen (z.B.
Zeitschriften) verdeckt werden
dürfen an mit dem Blitzsymbol gekennzeichneten
Anschlussstellen nur anschlussfertige Leitungen
verwendet werden. Eine unterwiesene Person darf auch
andere Kabel anschließen
darf das Gerät nicht übermäßiger Wärme,
Sonnenschein, Feuer oder dergleichen ausgesetzt
werden
dürfen keine offenen Brandquellen (z.B. Kerzen) auf das
Gerät gestellt werden
•
•
•
•
•
•
Um Sach- und Personenschäden vorzubeugen,
verlegen Sie Kabel so, dass niemand darüber stolpern
kann
hängen Sie Lautsprecher niemals ohne speziell dafür
vorgesehenes Fohhn Montagezubehör auf
stellen Sie sicher, dass sämtliche Montageverbindungen
den geltenden Sicherheitsrichtlinien entsprechen
und ausreichend dimensioniert sind. Hinweise dazu
finden Sie u.a.. in den mitgelieferten allgemeinen
Sicherheitshinweisen für Lautsprecher und
Montagezubehör
•
•
•
Vorsicht

Um Beschädigungen des Produkts zu verhindern, sollten sie
Folgendes vermeiden:
akustische Rückkopplung
anhaltende verzerrte Signale hoher Leistung
Poppgeräusche, die entstehen, wenn ein Gerät der
Anlage eingeschaltet, angeschlossen oder abgetrennt
wird
Das Netzkabel eingesteckt zu lassen, wenn das Produkt
über einen längeren Zeitraum nicht benutzt wird
Ziehen Sie den Netzstecker ab, um das Gerät vollständig
vom Netz zu trennen
•
•
•
•
•
AIREA AAX-2.300 | 3
Um Verletzungen zu vermeiden, muss dieses Produkt außer
Betrieb gesetzt, gekennzeichnet und gegen versehentlichen
Betrieb gesichert werden, wenn das Produkt:
sichtbare Beschädigungen aufweist
lose Teile enthält
nicht mehr korrekt arbeitet
längere Zeit unter ungünstigen Bedingungen gelagert
wurde (z.B. im Freien oder in feuchten Räumen) oder
schlechten Transportbeanspruchungen ausgesetzt war
(z.B. mit einer ungeeigneten Verpackung)
•
•
•
•
•
Um Verletzungen zu vermeiden,
darf dieses Produkt Kindern nicht zugänglich gemacht
werden
•
Um Verletzungen wie Hörschäden durch zu hohe Lautstärken
zu vermeiden, sollten sie
sich niemals unmittelbar vor einer betriebsbereiten Box
aufhalten
sich hohen Lautstärkepegeln nicht über einen längeren
Zeitraum aussetzten
•
•

1.1 Anschluss und Verkabelung
Kabel sind die Bindeglieder zwischen allen Bestandteilen
einer Übertragungskette, vom Mikrofon bzw. Instrument bis
hin zu den Lautsprecherboxen. Sie werden in dieser Funktion
oft unterschätzt!
Bitte überzeugen Sie sich von der einwandfreien Funktion
Ihrer Kabel.
Achten Sie beim Kauf auf trittfeste Qualitätskabel mit guten
Steckern. Bei Bedarf haben wir auch die passenden Kabel
für Sie bereit.
Achten Sie darauf, dass die Verteilung für die Netz-
spannungsversorgung intakt ist.
Die Verwendung von Netzkabeln und Verteilungen mit
isoliertem oder fehlendem Schutzleiter ist verboten!!
Ebenso darf die Verlegung der Kabel nicht unbeachtet
bleiben: Unsymmetrische Kabel sollten z.B. nicht neben
Lichtkabeln verlegt werden, falls nötig sollten sie im rechten
Winkel gekreuzt werden, um die Einstreuungsgefahr
möglichst gering zu halten.
Grundsätzlich sollten alle Kabel mit Gaffa-Tape am Boden
gesichert werden.
2. Zeichen- und Begriffserklärung
Das Signalwort bezeichnet eine Gefährdung mit einem
hohen Risikograd, die, wenn sie nicht vermieden wird, den
Tod oder eine schwere Verletzung zur Folge haben kann.
Gefahr

Das Signalwort bezeichnet eine Gefährdung mit einem
mittleren Risikograd, die, wenn sie nicht vermieden wird, den
Tod oder eine schwere Verletzung zur Folge haben kann.
Warnung

Das Signalwort bezeichnet eine Gefährdung mit einem
niedrigen Risikograd, die, wenn sie nicht vermieden wird,
eine geringfügige oder mäßige Verletzung zur Folge haben
kann.
Vorsicht

3. Einleitung
Wir beglückwünschen Sie zum Kauf eines Fohhn®
AIREA® Systems. Heutzutage sind die Ansprüche an die
Soundqualität und Vielseitigkeit enorm gestiegen. Aus
der Nachfrage nach immer kompakteren, leichteren und
leistungsfähigen Aktivsystemen haben wir das Fohhn
AIREA System entwickelt und konsequent umgesetzt. Es
soll Ihnen das Arbeiten auf Ihren Veranstaltungen oder
die Inbetriebnahme einer Festinstallation so leicht wie
möglich machen. Die neuen vielfältigen Möglichkeiten
des integrierten Fohhn Audio DSPs bieten Ihnen viele
komfortable Vorteile im täglichen Betrieb.
3.1 Zielgruppe dieser Bedienungsanleitung
Die vorliegende Bedienungsanleitung beschreibt Kon-
zeption, Funktionsweise und Einsatzmöglichkeiten des AIREA
Systems.
Sie richtet sich an den Systemtechniker und Nutzer.
Außerdem richtet Sie sich an alle Personen, die am Aufbau,
Betrieb oder Abbau beteiligt sind.
Eine ausführliche Beschreibung der Struktur und Benutz-
erführung der Fohhn® Betriebssoftware (Fohhn® Audio
Soft) findet sich in einer separaten, mit ausgelieferten
Bedienungsanleitung.
Weitere Informationen stehen auf unserer Internetseite unter
www.fohhn.com zum Download zur Verfügung. Um die
Informationen in gedruckter Form zu erhalten, wenden Sie
sich bitte an die auf der letzten Seite genannten Adresse.
3.2 Lieferumfang
Alle Systeme von Fohhn Audio werden von ausgebildeten
Fachingenieuren konstruiert. Dabei werden stets die
aktuellen Sicherheitbestimmungen berücksichtigt.
Jedes Produkt wird vor Verlassen des Werkes eingehend
geprüft.
Überprüfen Sie bitte ihr Produkt sorgfältig auf Trans-
portschäden und informieren Sie umgehend ihren Händler
und die Transportgesellschaft.
Kontrollieren Sie bitte, ob die Verpackung alle zum Gerät
gehörenden Komponenten enthält.
Jedes System beinhaltet die folgenden Komponenten:
• 1x AIREA DSP Verstärker AAX-2.300
• 1x Bedienungsanleitung Fohhn Audio Soft
• 1x Hinweisblatt zur ID Vergabe
Bei fehlenden Teilen wenden Sie sich bitte an Ihren Fohhn-
Händler.
4 | AIREA AAX-2.300

3.3 Zubehör AIREA® System
3.4 Entpacken
Wenn Sie das System entpacken, empfehlen wir folgende
Vorgehensweise, um Beschädigungen zu verhindern:
Öffnen Sie die Verpackung und entnehmen Sie das Produkt.
Überprüfen Sie das Produkt auf äußere Beschädigungen, die
während des Transportes zu Ihnen aufgetreten sind.
Falls das Produkt Beschädigungen aufweist, benach-
richtigen Sie bitte unverzüglich das Transportunternehmen.
Ein Transportschaden kann nur vom Empfänger (also von
Ihnen) reklamiert werden. Bewahren Sie die Verpackung
zwecks Begutachtung durch das Transportunternehmen auf.
Versenden Sie das Produkt nie ohne das original Ver-
packungsmaterial. Verpacken Sie hierzu das Produkt so, wie
es vom Werk aus verpackt wurde.
4. Beschreibung
4.1 Allgemeines
Das AIREA® System ist ein intelligentes, aktives Laut-
sprecherkonzept und zugleich ein vielseitiges, digitales
Audio Netzwerksystem. AIREA® wurde entwickelt, um
hochwertige, flexible und zukunftsfähige Beschallungs-
anwendungen zu realisieren. Das AIREA-System besteht
aus modernsten Lautsprechern mit integrierter, digitaler
Endstufen- und DSP-Technik, und einem Master-Modul mit
digitalen Ein- und Ausgängen.
Die Verkabelung geschieht ganz einfach mit konventio-
nellen Netzwerkkabeln. Der Signalweg im gesamten
AIREA System ist vollständig digital. So entstehen
keine Qualitätsverluste durch AD/DA Wandlung und
Leitungsverluste.
Das AIREA Master Modul ist die Zentrale des AIREA Sys-
tems. Es stellt die Versorgungsspannung, die digitalen Audio
Signale und die Steuersignale für die angeschlossenen
AIREA aktiv DSP-Lautsprecher bereit.
An jeden AIREA Master können bis zu 16/32 aktive DSP-
Lautsprecher angeschlossen werden.
Mit der Fohhn Audio Soft kann jeder dieser DSP-
Lautsprecher einzeln angesteuert und in Routing, Laut-
stärke und Klang individuell angepasst werden.
Durch die Verdrahtung mit nur einem Kabel ist AIREA
konventionellen Aktiv-Systemen deutlich überlegen. Neben
der Möglichkeit, mehrere Lautsprecher im Daisy-Chain-
Verfahren zu verbinden, können dabei selbst Distanzen
bis zu 100 m mühelos überbrückt werden – und jeder
Lautsprecher kann hinsichtlich Klang, Laufzeit (Delay) und
Dynamik individuell eingestellt werden.
Mit Signaleingängen nach dem etablierten AES/EBU-
Standard ist AIREA extrem vielseitig und offen für die
Zukunft: Third-Party-Converter erlauben nicht nur die
einfache Anbindung an analoge Audioquellen, sondern auch
an alle aktuellen und zukünftigen digitalen Audiosysteme
wie etwa Madi, Cobranet, Dante oder Ethersound.
4.2 Begriffsdefinitionen
AIREA System
Ein AIREA System besteht aus einem oder mehreren
AIREA Master sowie einem oder mehreren aktiven DSP-
Lautsprecher(n) oder AIREA Endgeräten.
AIREA Master
Der AIREA Master ist die Zentrale des AIREA Systems.
AIREA Endgerät
Ein AIREA Endgerät wird an einen AIREA Master ange-
schlossen und von diesem versorgt.
AES/EBU
Protokoll zur Übertragung digitaler Audio Daten.
AIREA-Net
Netzwerk zur Übertragung von Versorgungsspannung,
Digital Audio (AES/EBU) und Fohhn-Net Steuersignalen über
ein Netzwerkkabel.
Fohhn-Net
Netzwerk zur Übertragung von Steuersignalen für Fohhn
Audio Geräte.
AIREA AAX-2.300 | 5
Optionales Zubehör
NA-11 Fohhn-Net USB Adapter
NA-3 Fohhn-Net Ethernet Adapter
A-2 live USB-AES/EBU Adapter
roadtaugliche AIREA Netzwerkkabel
Speakon Kabel
•
•
•
•
•

4.3 Bedienelemente, Anschlüsse und Anzeigen
Abbildung AAX-2.300
An diesem Link Ausgang können weitere AIREA Geräte
angeschlossen werden.
AIREA-Net Link Ausgang(2)
Die rote LED leuchtet, wenn das AIREA Gerät im
Standby ist. Sie blinkt, wenn ein Problem vorliegt.
Standby LED(3)
Die grüne LED leuchtet, wenn das AIREA Gerät ein-
geschaltet ist.
Power LED(4)
Die rote Send LED leuchtet, wenn das AIREA Gerät
Steuerdaten sendet.
Send LED(5)
Die grüne Receive LED leuchtet, wenn Steuerdaten
empfangen werden.
Receive LED(6)
Die blaue Sign LED lässt sich über die Fohhn Audio Soft
ein und ausschalten und dient der Identifikation des
Gerätes.
Sign LED(7)
Die blaue Sign LED lässt sich über die Fohhn Audio Soft
ein und ausschalten und dient der Identifikation des
Gerätes.
Sign LED Front(8)
Speakon Lautsprecherausgänge(9)
6 | AIREA AAX-2.300
Hier wird das AIREA-Net Kabel des AIREA Masters ein-
gesteckt.
AIREA-Net Eingang(1)

AIREA AAX-2.300 | 7
4.4 Inbetriebnahme
Anschließen
4.5 Funktionsbeschreibung
Der AIREA Master ist die Zentrale eines AIREA Systems. Er
stellt alle für den Betrieb der AIREA Verstärker notwendigen
Signale und Spannungen an den AIREA-Net Ausgängen zur
Verfügung.
Der AIREA Verstärker enthält einen 2-kanaligen DSP PWM
Verstärker mit 2 x 300 Watt Spitzenleistung.
Über die Fohhn Audio Soft kann auf alle Audio DSP Geräte
im AIREA Verstärker über das Netzwerk zugegriffen werden.
10-Band Parametric-EQ, Delay, Kompressor/Limiter,
Noise Gate und Frequenzweiche ermöglichen eine opti-
male Anpassung des Audiosystems an die Beschallungs-
anforderungen, die Raumakustik oder den eigenen
Geschmack. 100 Userpresets ermöglichen das Abspeichern
der Einstellungen. Fohhn Speaker Presets liefern eine
optimierte Einstellung für passive Fohhn Lautsprecher.
Optimale Kontrolle haben Sie zudem durch die Betriebs-
status-Anzeige mit Temperatur-, Versorgungsspannung- und
Betriebsdauer-Monitoring.
AIREA-Net Eingang
Über den AIREA-Net Eingang (1) erhält der AIREA Verstärker
seine Versorgungsspannung von 48V. Zusätzlich werden
über diesen Eingang die digitalen Audio Daten im AES/
EBU Format und die Fohhn-Net Steuersignale für den DSP
empfangen.
Die Audio Daten werden verstärkt und an dem AIREA-
Net Link Ausgang (2) ausgegeben. Es findet keine weitere
Bearbeitung der Daten statt, sodass keine Latenzen beim
Durchschleifen zu weiteren AIREA Endgeräten entstehen.
AES/EBU enthält zwei unabhängige Audio Kanäle, welche
in den AIREA Verstärker über das Routing ausgewählt wer-
den können. Damit kann eine Stereo Beschallung mit linkem
Kanal, rechtem Kanal und Mono Bass über einen einzelnen
AIREA-Net Ausgang erfolgen.
AIREA-Net Ausgang
Der AIREA Verstärker hat einen AIREA-Net Eingang und
einen AIREA-Net Ausgang, sodass mehrere AIREA Endge-
räte seriell (Daisy Chain) an einen AIREA-Net Ausgang
angeschlossen werden können.
Da die AES/EBU Digital Audio Daten in jedem Empfänger
wieder aufgefrischt werden, ist unbedingt darauf zu achten,
dass ein AIREA-Net Ausgang nur mit einem AIREA-Net
Eingang verbunden ist, da sonst die Audio Daten nicht emp-
fangen und nicht weitergeleitet werden. Bei einer falschen
Verbindung wird in der Fohhn Audio Soft ein Fehler ange-
zeigt.
An jeden AIREA-Net Ausgang des AIREA Masters können
Geräte mit insgesamt 200W RMS angeschlossen werden. Auf
jedem AIREA Endgerät ist die benötigte Anschlussleistung
aufgedruckt.
Die Summe aller Anschlussleistungen darf 200W
pro AIREA-Net Ausgang des AIREA Masters nicht
überschreiten.
AIREA Gerät an einen AIREA Master anschließen
Digital Audio an AIREA Master anschließen (AES/EBU)
Fohhn Netzwerk an NA-1 bzw. NA-11 an AIREA Master
anschließen (Fohhn-Net)
NA-1 bzw. NA-11 an Windows-PC anschließen
AIREA Master einschalten
Fohhn Audio Soft starten
Das AIREA Endgerät erscheint in der Fohhn Audio Soft
mit der ID 1 (werksseitig eingestellt).
1.
2.
3.
4.
5.
6.
7.

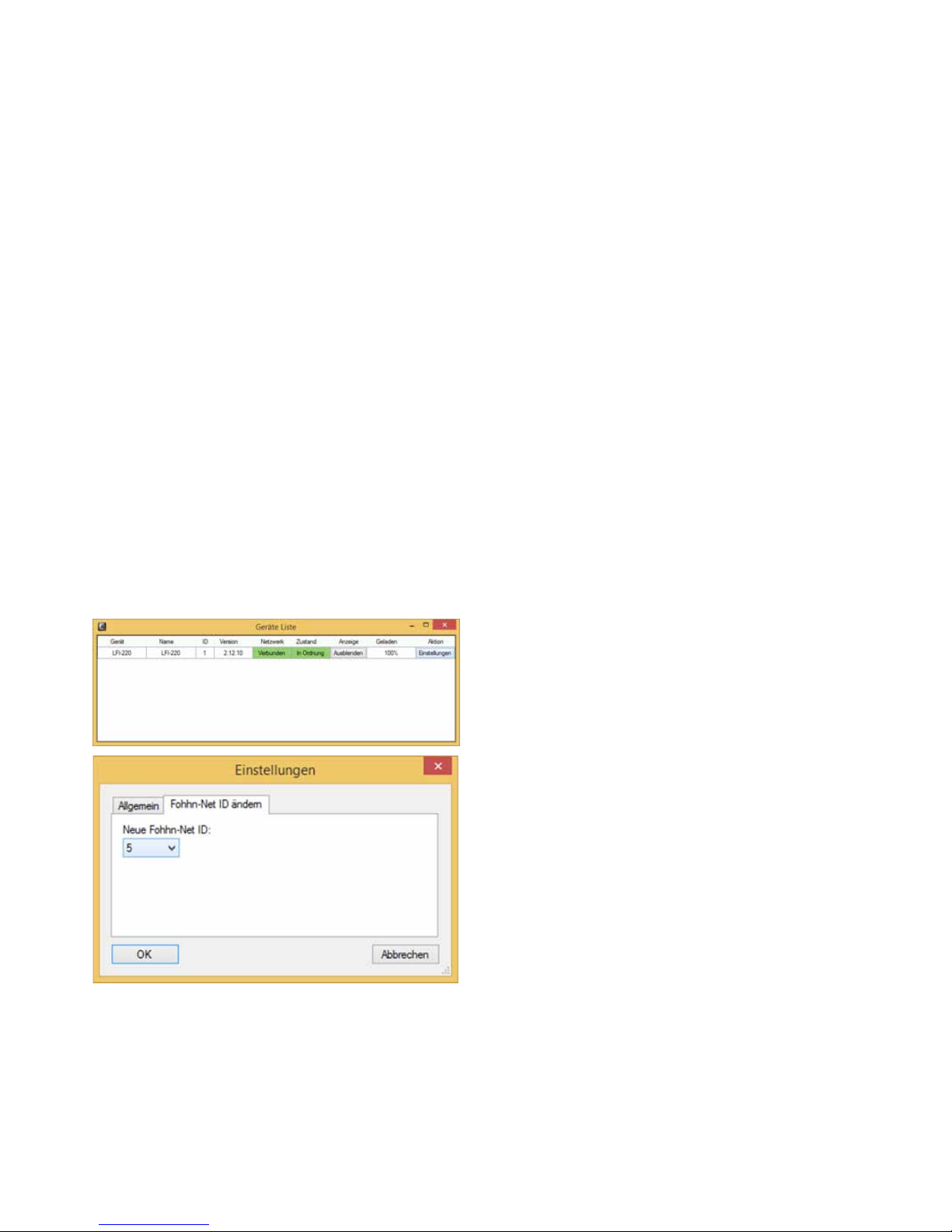

ID-Vergabe
Siehe auch die Bedienungsanleitung Fohhn Audio Soft für
detailliertere Informationen.
Wenn weitere AIREA Systeme oder sonstige Fohhn DSP
Geräte angeschlossen werden sollen, muss die Adresse des
AIREA Master geändert werden -> Adresse einstellen.
Jede Adresse im Netzwerk darf nur einmal vorkommen!
AIREA Master an NA-1 bzw. NA-11 und PC anschließen,
AIREA Gerät anschließen
Fohhn Audio Soft starten
Device List öffnen
auf den Button "Einstellungen" (in der Zeile in welcher
das AIREA Gerät mit Adresse 1 steht) klicken
auf "Change ID" klicken
ID auswählen und "OK" drücken.
1.
2.
3.
4.
5.
6.

AIREA Verstärker
Der AIREA Verstärker hat zwei unabhängige Signalwege.
Jeder Signalweg beinhaltet ein zwei-kanaliges Eingangs-
routing, einen frei konfigurierbaren Fohhn DSP, Speaker-
presets für passive Fohhn Lautsprecher und einen 300W
Endstufenausgang. Die Ausgangsimpedanz beträgt 4 Ohm.
So lassen sich z.B. ein passives Topteil und ein passiver Bass
gleichzeitig betreiben, oder auch zwei verschiedene Zonen
mit unterschiedlichen Audio Signalen beschallen. Der AIREA
Verstärker ist die ideale Ergänzung für ein AIREA System,
wenn zusätzliche passive Lautsprecher in das AIREA System
mit eingebunden werden sollen.
Durch den hohen Wirkungsgrad des digitalen PWM Ver-
stärkers ist kein zusätzlicher Lüfter für eine aktive Kühlung
erforderlich.
Einschalten des AIREA Systems:
Wenn der AIREA Master eingeschaltet wird, sind erst ein-
mal alle AIREA-Net Ausgänge abgeschaltet. Es liegt keine
Versorgungsspannung an. Dies wird durch die rote LED am
jeweiligen AIREA-Net Ausgang des Masters angezeigt.
Bevor ein AIREA-Net Ausgang vom AIREA Master einge-
schaltet wird, überprüft eine interne Logik, ob ein AIREA
Endgerät angeschlossen ist, ob ein Kurzschluss vorliegt
oder ob zu viele AIREA Endgeräte angeschlossen sind. Nur
wenn ein sinnvoller Anschluss erkannt wird, wird die 48V
Betriebsspannung eingeschaltet. Dieser Messvorgang kann
bis zu 2 Sekunden dauern.
Während des Betriebs wird der AIREA-Net Ausgang vom
AIREA Master ständig auf Überlast und Kurzschluss über-
prüft. Falls ein Fehler auftritt, wird der AIREA-Net Ausgang
abgeschaltet und der Messvorgang wird erneut ausgeführt.
Da an den AIREA-Net Ausgängen große Ströme fließen,
darf eine Änderung der Verkabelung nur stattfinden, wenn
der AIREA Master abgeschaltet ist.
Das Anschließen von AIREA Endgeräten an einen aktiven
AIREA-Net Ausgang kann durch große Ströme zu einer
Beschädigung der Buchsen und Kabel führen.
Vermeidung von akustischen Rückkopplungen
Beim Betrieb mit Mikrofon kann eine akustische Rück-
kopplung auftreten, die sich in schrillem Pfeifen des
Lautsprechers äußert. Um Rückkopplungen zu vermeiden,
sollte der Redner hinter dem Lautsprechersystem stehen.
sollte der Mikrofonkopf nicht direkt auf den Lautsprecher
gerichtet werden.
sollte das Handmikrofon nur am Schaft gehalten
werden. Achten Sie darauf, den Mikrofonkopf nicht mit
der Hand abzudecken.
sollte die Mikrofonlautstärke nur so hoch sein, dass es
nicht zu beginnenden Rückkopplungen kommt. Das
Signal sollte nicht anfangen zu „hallen“.
•
•
•
•
Vermeidung von Einschaltknacken
Immer zuerst alle Kabel in das ausgeschaltete Gerät
einstecken. Dann die Signalkette von vorne (Zuspieler,
Mikrofon,..) nach hinten (Endstufe/Aktivlautsprecher)
einschalten. Beim Ausschalten gehen Sie genau umgekehrt
vor.
Planung für beste Sprachverständlichkeit
So wenig Lautsprechersysteme wie möglich verwenden,
mehr Lautsprecher erzeugen auch mehr Störschall (Hall).
8 | AIREA AAX-2.300
Betrieb und Erweiterung des AIREA – Systems mit passiven
Lautsprechern.
Für die aktiven AIREA DSP-Lautsprecher stehen werksseitig
je nach Lautsprechertyp (Tief-, oder Mittel-Hochtonsysteme)
drei verschiedene Speaker-Presets mit Tiefpass, bzw.
Hochpassfunktion bereit, welche speziell aufeinander
abgestimmte Filter besitzen.
Soll das AIREA System um passive Lautsprecher z.B.
mithilfe eines AIREA Amplifiers erweitert werden (welche
keine dedizierten AIREA Hoch-, oder Tiefpasspresets
besitzen), empfehlen wir für diesen passiven Lautsprecher
einen manuellen Hoch, bzw. Tiefpass zu wählen. Die
einzustellende Filtergrenzfrequernz sollte jener im
Speakerpreset des AIREA DSP-Lautsprechers entsprechen.
Hierzu ein Beispiel zur Vorgehensweise für die Kombination
eines AIREA Subwoofers AS-10 ASX mit einer passiven AT-05:
Für den AIREA Subwoofer AS-10 ASX:
- Laden eines Lautsprecherpresets mit der
gewünschten Trennfrequenz.
Hier z.B. „AS-10 ASX TP110“ - Tiefpass mit einer
Grenzfrequenz von 110Hz.
Für die passive AT-05:
- Laden des Lautsprecherpresets „AT-05“ am
entsprechenden Kanal.
- Einstellen eines manuellen Hochpasses bei 110 Hz
(X-Over – Highpass 110 Hz).
–> Selber Zahlenwert wie im Lautsprecherpreset AIREA
Subwoofers AS-10 ASX.
Desweiteren ist für ein optimales akustisches Ergebnis
eine Laufzeitanpassung einzelner Lautsprecher je nach
Positionierung zueinander, bezogen auf die Hörfläche, nötig.
mehr Lautsprecher erzeugen auch mehr Störschall (Hall).
1.)
2.)

das Netzkabel oder die Netzbuchse beschädigt ist
ein Fremdkörper oder Flüssigkeit ins Geräteinnere
gelangt ist
das Gerät Regen ausgesetzt war
das Gerät nicht normal arbeitet, bzw. markante
Veränderungen in der Performance aufweist
das Gerät fallen gelassen wurde oder das Gehäuse
beschädigt ist
•
•
•
•
•
AIREA AAX-2.300 | 9
4.6 Betriebsbedingungen
Die zulässige Umgebungstemperatur des Produktes reicht
von 0°C bis +40°C.
Lassen Sie das Gerät immer akklimatisieren, bevor Sie es in
Betrieb nehmen.
Nehmen Sie das Gerät niemals in Betrieb wenn es feucht
oder betaut ist. Betauung kann durch Temperaturunter-
schiede während des Transports entstehen.
Das Produkt ist zum Betrieb in einer trockenen Umgebung
mit normalem Staub- und Feuchtigkeitsgehalt bestimmt.
Setzten Sie das Produkt niemals aggressiven chemischen
Flüssigkeiten oder Dämpfen aus.
Achten Sie immer darauf, dass die Wärmeabfuhr über
Kühlflächen gewährleistet ist.
Das Aluminium Gehäuse des AIREA Verstärkers dient auch
als Kühlkörper. Stellen Sie deshalb sicher, dass alle AIREA
Geräte gut belüftet sind. Die AIREA Verstärkers dürfen nicht
durch Tücher abgedeckt werden um eine ausreichende
Kühlung zu gewährleisten. Eine Aufheizung der Gehäuse
durch Sonneneinstrahlung oder starke Scheinwerfer sollte
vermieden werden.
Vermeiden Sie größere Vibrationen und entfernen Sie
niemals die Lautsprechergitter.
4.7 Transport und Lagerung
Der Transport darf nur in der Original Verpackung erfolgen.
Lagern Sie das Gerät in einer trockenen Umgebung ohne
große Temperaturschwankungen um eine Betauung zu
vermeiden.
Die zulässige Umgebungstemperatur des Produktes
während der Lagerung reicht von -10°C bis +70°C.
4.8 Instandhaltungsmaßnahmen
Folgende Maßnahmen sind in regelmäßigen Abständen
durchzuführen:
Reinigung
Das Gehäuse sollte regelmäßig mit einem feuchten Tuch
abgestaubt werden und dabei auf Beschädigungen unter-
sucht werden. Bei weiteren Fragen zur Instandhaltung
wenden Sie sich bitte an die Adresse auf der letzten Seite.
Angaben zum nicht normalen Betrieb
Lesen Sie vor dem Betrieb Abschnitt „Betriebsbedingungen“
durch.
Wird die zulässige Betriebstemperatur zu hoch (größer 75
Grad Celsius), wird das Gerät abgeschaltet. Sobald die
Temperatur wieder im normalen Betriebsbereich liegt, wird
das Gerät automatisch wieder eingeschaltet.
Die Temperatur des AIREA Gerätes wird in der Fohhn
Audio Soft angezeigt. Zur Abschaltung kommt es, wenn
das Produkt direkter Sonneneinstrahlung oder sehr hohen
Umgebungstemperaturen ausgesetzt ist. Sorgen Sie bitte
daher immer für die angegebenen Umgebungstemperatu-
ren.
Das Gerät sollte einem von Fohhn Audio AG zugelassenen
Service anvertraut werden, sobald:

5. Fehlerbehebung
Problem
Es leuchtet keine LED
Die rote LED leuchtet (3)
Die rote LED blinkt (3)
Es kommt kein Ton
Die rote LED an einem AIREA-
Net Ausgang blinkt dauernd
Das Gerät wird nicht von der
Fohhn Audio Soft erkannt
Mögliche Ursachen
AIREA Master Gerät ist ausgeschaltet
Netzkabel ist nicht eingesteckt oder
nicht verriegelt
230V nicht vorhanden, Netz-
sicherung ausgelöst
AIREA-Net Ausgang nicht eingeschaltet
Gerät ist im Standby
Versorgungsspannung zu niedrig
Möglicherweise liegt ein Problem mit
der Elektronik vor
Keine Signalquelle angeschlossen
Kabel defekt
AIREA-Net ist nicht verbunden
AIREA-Net falsch verbunden
Kurzschluss im AIREA-Net Kabel oder
im angeschlossenen Gerät
Mehrere Produkte mit der gleichen ID
Fohhn-Net Stecker falsch
Mögliche Abhilfe
Gerät mit Netzschalter (1) einschalten
Verbinden Sie das Netzkabel mit der
Netzbuchse des AIREA Master und
drehen Sie den PowerCon Stecker im
Uhrzeigersinn, bis er einrastet
Messen Sie die Netzspannung an der
Steckdose, prüfen Sie die Sicherung
Vergewissern Sie sich, dass die grüne
Status LED am AIREA-Net Ausgang
des Masters leuchtet
Standby in der Fohhn Audio Soft
ausschalten
Prüfen Sie die AIREA-Net
Verbindungskabel
Wenden Sie sich an den Fohhn
Service
Signalquelle an AIREA Master
anschließen
Kabel zur Signalquelle überprüfen.
Verbinden Sie dass AIREA Endgerät
mit einer AIREA-Net Buchse
Überprüfen Sie ob das AIREA-Net
Kabel im Eingang des AIREA Endgerät
steckt
AIREA-Net Kabel tauschen, Gerät
ausstecken
ID ändern, es darf keine ID doppelt
vorkommen
Stecker in Fohhn-Net einstecken.
Service und Reparatur
Es dürfen nur eingewiesene und von Fohhn geschulte Personen einen Service und / oder eine Reparatur vornehmen.
Führen Sie am Gerät keinen Service und keine Reparatur durch, die über die in Instandhaltung gemachten Angaben
hinausgeht.
Für Adressen eines Fohhn Service in ihrer Nähe wenden Sie sich bitte an die auf der letzten Seite genannte Adresse.
Bewahren Sie die Verpackung der Geräte auf, damit Sie sie im Schadensfalle originalverpackt verschicken können. So wird das
Risiko eines Transportschadens minimiert.
Wenn Ihr Problem nicht in der obigen Liste steht oder sich die Probleme nicht mit den in der Liste aufgeführten
Lösungsvorschlägen beheben lassen, wenden Sie sich bitte an die Adresse auf der letzten Seite.
10 | AIREA AAX-2.300

6. EG-Konformität (CE Zeichen)
die sonstigen Bestimmungen der EG-Richtlinien 2004/108/
EG und 2006/95/EG erfüllt / erfüllen.
Eine vollständige EG-Konformitätserklärung erhalten Sie auf
Anfrage an der auf der letzten Seite genannten Adresse.
Hiermit erklärt Fohhn Audio AG, dass diese(s)
Produkt(e) die grundlegenden Anforderungen und
7. WEEE-Erklärung (Entsorgung)
Darauf weißt das auf unseren Produkten und im Handbuch
abgedruckte Mülltonnensymbol hin.
Zur Entsorgung in ihrem Land, informieren Sie sich bitte bei
Ihrem Händler oder Distributor.
Elektrische und elektronische Bauteile dürfen nicht
im Hausmüll entsorgt werden!
AIREA AAX-2.300 | 11

12 | AIREA AAX-2.300
AIREA Verstärker
AIREA-Net, Fohhn Audio Soft
Temperatur, Protect, Signale,
Power Supply, Fohhn-Net
Fohhn Audio Soft, AES/EBU vorhanden
-
Bassarray
2 x 300W
Pure Path Digital PWM
Min. 4 Ohm
2 unabhängige Audio Kanäle,
AES/EBU 32kHz - 96kHz, 16/24Bit
2 x 300W auf 2 x Speakonbuchse
Fohhn Audio DSP
30 dB (Ref 1V)
-6 dB Fullscale
20 Hz - 20 kHz
>105 dB/A
< 0,05% typ. , < 0,01% 1kHz -6dB
Softstart, Übertemperatur,
Kurzschluss, Überlast
AIREA Net 50V
Standby 5 W,
AIREA Net Load max. 200W
Halbleiter Sicherung, intern
Green Power Standby Mode
mit externer USV
0 – 40°C
passiv
0,9 kg
Elektronik technische Daten
Fernsteuerung, Fernüberwachung und Simulation
Fernsteuerung
Fernüberwachung
Störmeldekontakt
Simulation Beam
Elektronische Merkmale
Verstärker-Leistung
Verstärker-Typ
Impedanz
Audio-Eingänge
Audio-Ausgänge
DSP
Verstärkung
Eingangsempfindlichkeit
Frequenzgang
Signal/ Rausch Verhältnis
THD
Schutzschaltung
Spannungsversorgung
Leistungsaufnahme
Sicherung
Low Power
Notstrombetrieb möglich
Temperaturbereich
Kühlung
Gewicht Elektronik
8. Technische Daten
4
8
bass/ mid/ high
ja
56-bit double precision
AES/EBU 32kHz - 96kHz, 16/24Bit
ja
-80 dB - +12 dB
-80 dB - +12 dB
Je 2 x 10 vollparametrische Filter,
Gain +/-12 dB, Frequenz 10 -20 kHz,
Q 0,1 – 100
2
2
Je 2 x Linkwitz-Riley 4. Ordnung (24 dB/ Oktave),
Highpass 10 Hz - 20 kHz, Lowpass 10 Hz - 20 kHz
2 x 0 - 72 ms ( 0 - 25 m)
100
AIREA-Net 1 x RJ-45 in, 1 x RJ-45 link out
2 x Speakon, 1+ / 1-
Max. 200W RMS, abhängig von den
angeschlossenen Lautsprechern
grün = on, rot = standby, rot /
grün blinkend = Fehler
blau, blau blinkend
blau
receive/ send remote control LED
Controller
Digitale Signal-Prozessoren
Unabhängige Limiter
Selektives 3-Band Limiting
Bandspezifische Zeitkonstanten
Filtertechnik
Eingang
FIR Filter
Gain
Volume
EQ
Limiter Compressor
Noise Gate
X-Over
Delay
Userpresets
Anschlüsse
AIREA-Net
Ausgang
AIREA Net Load
Anzeige LEDs
Power on/ off (standby)
Sign, Identifikation
Sign, Identifikation Front LED
Netzwerkkontrolle

9.1 Blockschaltbild
9. Anschlussbelegung
AES/EBU
Input
Power
Output
/Link
Fohhn-Net
Fohhn DSP
Controller
Memory
PWM
Power
Amplifier 2
CH1
CH2
Amplifier 1
Clock
ADC
Volume
Input
AES/EBU ASRC XOver Speaker
DSP CH1
Gain In1
Gain In2
+
EQ
Dynamik
Noisegate
Delay
Generator
Volume
XOver Speaker
DSP CH2
Gain In1
Gain In2
+
EQ
Dynamik
Noisegate
Delay
User DSPRouting
9.2 Fohhn Audio DSP
AIREA AAX-2.300 | 13

9.3 AIREA-Net Anschluss
RJ-45 Pin Signal
1 Fohhn-Net +
2 Fohhn-Net -
3 AES/EBU +
4 Power +
5 Power +
6 AES/EBU -
7 Power -
8 Power -
RJ-45 Pin 568A Color 568B Color
1 white / green white / orange
2 green orange
3 white / orange white / green
4 blue blue
5 white / blue white / blue
6 orange green
7 white / brown white / brown
8 brown brown
14 | AIREA AAX-2.300

AIREA AAX-2.300 | 15

Contents
Page
0. Table of Contents 16
1. Important Safety Information 17
1.1 Connections and Cabling 18
2. Symbols and Definition of Terms 18
3. Introduction 18
3.1 Who is this user manual for? 18
3.2 Delivery 18
3.3 AIREA system accessories 19
3.4 Unpacking the system 19
4. Description 19
4.1 General information 19
4.2 Component definitions 19
4.3 Controls, connections and displays 20
4.4 Commissioning 21
4.5 Functional description 21
4.6 Operating conditions 23
4.7 Transportation and storage 23
4.8 Maintenance 23
5. Troubleshooting 24
6. EG compliance (CE marking) 25
7. WEEE directives (disposal) 25
8. Technical specifications 26
9. Connections
9.1 Block diagram 27
9.2 Fohhn Audio DSP 27
9.3 AIREA-Net connections 28
16 | AIREA AAX-2.300
AIREA system

1. Important Safety Information
Please read these safety instructions carefully before
operating the equipment. Keep this information handy at all
times for future reference.
Danger

This device complies with the requirements of Protection
Class III.
To avoid risk of injury, electric shock or fire, make sure that
everyone involved in setting up operating or dismantling this
system has read the user manual.
Warning

To minimize the risk of fire or electric shock:
Do not expose this product to moisture.
Do not place any containers of liquid (e.g. vases) on the
product.
Do not obstruct ventilation grilles by covering them with
items such as newspapers.
Only use ready-made leads for connections marked
with a lightning flash symbol. Other types of cable
should only be used by authorised personnel.
Do not expose the product to excessive heat, sunshine,
fire or similar.
Do not expose the product to naked flames (such as
candles).
•
•
•
•
•
•
To prevent damage to materials and people
Lay cables in such a way that they cannot be tripped
over.
Do not install loudspeakers without using Fohhn’s
specially designed mounting accessories.
Make sure that all mountings meet current national
safety requirements and are sufficiently strong. More
information can be found in the supplied safety
instructions for loudspeakers and mounting accessories.
•
•
•
Caution

To prevent damage to the product, you should avoid the
following:
Acoustic feedback
Distorted high-level signals
“Popping” noises that can occur when the product is
switched on, or disconnected while in use
Leaving the power cable plugged in if the product is not
going to be used for a while. Always unplug the power
cable so that the unit is fully disconnected from the
mains supply.
•
•
•
•
AIREA AAX-2.300 | 17
To avoid the risk of injury, this product must be taken out of
use, clearly marked and prevented from being accidentally
operated if:
There are visible signs of damage
It contains any loose parts
It does not work properly
It has been stored for any length of time in unfavourable
conditions, such as outdoors, or in a damp room
It has been inadequately protected during
transportation (i.e. with unsuitable packaging)
•
•
•
•
•
To avoid injury:
This product should not be operated by children.•
To avoid potential hearing damage caused by excessive
sound levels, make sure that:
You do not stand directly in front of an operational
loudspeaker.
You are not exposed to excessive sound levels for any
length of time.
•
•

1.1 Connections and Cabling
Cables are the connecting links between all the components
in an audio setup, from microphones and instruments
to loudspeakers. However, their importance is often
underestimated.
Please ensure that your cables are functioning properly.
Buy good quality, tread-resistant cables with decent plugs.
We can supply these as required.
Please also ensure that the mains voltage distribution is
intact.
Using power cables and distributors with isolated or missing
earth/ground pins is forbidden.
Laying the cables also requires attention: Unbalanced
cables should not be placed near lighting cables. If this is
unavoidable, they can be crossed at right angles in order to
reduce risk of interference as far as is possible.
All cabling should be firmly fixed to the floor using Gaffa
tape.
2. Symbols and Definition of Terms
This signifies endangerment with a high risk level, which, if
ignored, could result in death or serious injury.
Danger

This signifies endangerment with a medium risk level, which,
if ignored, could result in death or serious injury.
Warning

This signifies endangerment with a lower risk level, which, if
ignored, could result in minor or moderate injury.
Caution

3. Introduction
Congratulations on purchasing a Fohhn® AIREA® system.
Nowadays, there is far greater emphasis on the importance
of sound quality and flexibility. This, together with increasing
demand for more compact, easy-to-use, high performance
active systems, has led to the development and production
of the Fohhn AIREA system. Our aim is to make working at
a live event or implementing a fixed installation as easy
as possible. Integral Fohhn DSPs offer a whole range of
benefits that are designed to make your daily working
experience more convenient and comfortable.
3.1 Who is this user manual for?
These user instructions outline the concept, functionality
and applications of the Fohhn AIREA system. They are
intended for system technicians, users and anyone else who
will be involved in installing, operating or dismantling the
system. A more detailed description of how to work with the
Fohhn control software (Fohhn Audio Soft) can be found in
separate user instructions that are also included.
Further information is available for download from our
website: www.fohhn.com. If you would prefer to have this
information in printed format, please contact us at the
address on the back page of this booklet.
18 | AIREA AAX-2.300
3.2 Delivery
All Fohhn Audio systems are built by qualified engineering
staff, in accordance with current safety requirements. Each
product is meticulously checked before leaving the factory.
Please examine your product carefully for any signs of
damage that may have occurred during transportation and
inform your dealer and delivery company immediately if
this is the case. Please also check that the package contains
all the necessary components. Each system includes the
following:
1 x AIREA DSP AAX-2.300 amplifier
1 x User guide
1 x Information sheet on ID assignment
•
•
•
If any components are missing, please contact your Fohhn
dealer.

3.3 AIREA® System Accessories
3.4 Unpacking the System
When unpacking the system, we recommend the following
procedure in order to prevent damage: Open the packaging
and remove the product. Check it carefully for any signs of
damage that might have occurred while the product has
been in transit to you. If the product does show evidence of
damage, contact the transportation company immediately.
Compensation for damage can only be claimed by the
recipient (i.e. by you). Keep the packaging for examination
by the transportation company. Never return the product
without its original packaging materials. The product should
be returned packed in the same way that it arrived from the
factory.
4. Description
4.1 General information
The AIREA® system is both an intelligent, active loudspeaker
concept and a highly versatile digital audio network system.
AIREA® has been specially developed for high quality,
flexible, forward-looking sound reinforcement applications.
The AIREA system comprises state-of-the-art loudspeakers
with integrated digital amplifiers and DSP technology, plus
a master module with digital inputs and outputs. The system
is simply wired using standard network cables. The signal
path is fully digital throughout the entire AIREA system.
This prevents any reduction in audio quality due to AD/DA
conversion or distribution loss.
At the heart of the system is the AIREA Master module.
This generates the power, digital audio signal and control
information for all connected DSP-controlled devices. Up to
16/32 active loudspeakers can be connected to each AIREA
Master module. Using Fohhn Audio Soft control software,
every single loudspeaker/device can be individually
controlled and its routing, level and sound separately
adjusted.
With its wiring only involving a single cable, AIREA is
vastly superior to conventional active systems. Several
loudspeakers can be daisy-chained together, with distances
of up to 100m easily covered. Individual sound, delay and
dynamics settings can be made for each loudspeaker.
Using standard AES/EBU signal input, AIREA is both versatile
and open for the future: Third-party converters not only
enable the simple connection of analogue audio sources,
but also provide a solution for connecting to digital audio
protocols including MADI, CobraNet, Dante or Ethersound.
4.2 Component Definitions
AIREA System
An AIREA system comprises one or more AIREA Master
modules and several active DSP loudspeakers.
AIREA Master
The AIREA Master module is the central component of the
system.
AIREA End Device
An AIREA end device is connected to an AIREA Master
module and is supplied / controlled by it.
AES/EBU
Protocol for the transmission of digital audio data.
AIREA-Net
Network for transmitting power supply, digital audio (AES/
EBU) and Fohhn-Net control signals via a network cable.
Fohhn-Net
Network for transmitting control signals for Fohhn audio
devices.
AIREA AAX-2.300 | 19
Optional accessories
NA-11 Fohhn-Net USB adapter
NA-3 Fohhn-Net Ethernet adapter
A-2 live USB-AES/EBU adapter
AIREA network cable for mobile use
Speakon cable
•
•
•
•
•

4.3 Controls, connections and displays
Diagram AAX-2.300
Other AIREA devices can be connected to this Link
output.
AIREA-Net link output(2)
The red LED is illuminated when the AIREA device is in
Standby. It flashes when a problem is detected.
Standby LED(3)
The green light is illuminated when the AIREA device is
switched on.
Power LED(4)
The red Send LED is illuminated when the AIREA device
is sending control data.
Send LED(5)
The green Receive LED is illuminated when control data
is being received.
Receive LED(6)
The blue Sign LED is switched on and off by Fohhn
Audio Soft and serves to identify the device.
Sign LED(7)
The blue Sign LED is switched on and off by Fohhn
Audio Soft and serves to identify the device.
Sign LED Front(8)
Speakon Loudspeaker Outputs(9)
20 | AIREA AAX-2.300
The AIREA-Net cable from the AIREA Master is
connected here.
AIREA-Net input(1)
