Fontanot ZEN 2 User manual

ZEN 2
Italiano ISTRUZIONI DI MONTAGGIO
English ASSEMBLY INSTRUCTIONS
Deutsch MONTAGEANLEITUNG
Français INSTRUCTIONS DE MONTAGE
Español INSTRUCCIONES PARA EL ENSAMBLAJE
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 1 27/09/17 12:16

067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 2 27/09/17 12:16

3 - ZEN 2












067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 3 27/09/17 12:16

4 - ZEN 2
Italiano
ATTENZIONE: eseguire l'installazione "a regola d'arte" utilizzando attrezzi idonei; seguire scrupolosamente
le istruzioni di montaggio. Informarsi prima dell’installazione, sui regolamenti locali e nazionali da
rispettare, in funzione della destinazione d’uso (privato principale, secondario, ufci, negozi...).
Prima di iniziare l’assemblaggio, sballare tutti gli elementi della scala. Sistemarli su una supercie
ampia e vericare la quantità degli elementi (TAB. 1: A = Codice, B = Quantità).
Assemblaggio
1. Misurare attentamente l’altezza da pavimento a pavimento.
2. Calcolare il valore dell’alzata:
1) sottrarre 22 cm al valore trovato dell’altezza da pavimento a pavimento,
2) dividere questo valore per il numero delle alzate meno una.
Esempio: per un’altezza misurata da pavimento a pavimento di 268 cm e una scala con 12
alzate; (268 – 22) / (12 – 1) = 22,36
3. Determinare la posizione di ssaggio del supporto N19 (g. 1) considerando due punti:
1) l’alzata, precedentemente calcolata, è comprensiva anche dello spessore del gradino L73
(g. 2)
2) posizionare il supporto N19 considerando la tipologia del foro (g. 3).
4. Forare con la punta Ø 14 mm.
5. Assemblare sul pavimento, in congurazione rettilinea, i supporti N19, N18, N17 e N16
considerando l’alzata precedentemente calcolata. Utilizzare gli elementi C15, B71 e B75 (g. 1).
Serrare a sufcienza, considerando che i supporti N19, N18, N17 e N16 devono ancora ruotare
per la congurazione B.
6. Alzare e posizionare la struttura con il supporto N19 a contatto del solaio (g. 4). Nel caso in cui
il vano scala fosse stretto, si consiglia di far ruotare qualche supporto.
7. Fissare denitivamente il supporto N19, utilizzando l’elemento C39 (g. 1).
8. Determinare, a questo punto, il gradino di partenza dall’alto. Forare i gradini L73 utilizzando la
dima di cartone L74 presente nell'imballo alternando un gradino destro con uno sinistro (g. 5).
9. Decidere dove assemblare la ringhiera (interna o esterna) e forare i gradini L73 con una punta Ø
6,5 mm, secondo le misure riportate sui disegni di ogni congurazione.
Attenzione: la posizione dei ssaggi non quotati dovrà essere decisa dopo l’assemblaggio degli
elementi F23 principali (g. 3).
10. Assemblare e ssare gli elementi F23 e F29 utilizzando gli elementi C14, B83, C49, C13, B02
(g. 1)
11. Fissare denitivamente i gradini L73 partendo dall’alto no al supporto N16, utilizzando gli
elementi C57 (g. 1).
12. 1. La congurazione A (rettilinea) non necessita di ulteriori modiche (g. 3).
2. La congurazione B necessita di una rotazione di 5 ° (g. 3).
13. Per ruotare i supporti di 5° procedere come segue:
a. Tracciare con una matita, nel punto di unione di due supporti, due linee verticali ad una
distanza di 3,5 mm (g. 6).
b. Allentare gli elementi C15, un supporto alla volta, partendo dall’alto e ruotare no a far
coincidere una linea con l’altra.
c. Serrare gli elementi C15 denitivamente (g. 1).
Assemblaggio della ringhiera
14. Tagliare le colonnine come riportato nei disegni (g.3). Le colonnine poste alle estremità e
quelle intermedie, di cui non è rilevabile la misura di taglio sui disegni, devono essere tagliate
secondo l’inclinazione della ringhiera della scala e quindi dopo aver montato il corrimano A22.
15. Assemblare gli elementi C63, C65, C66, alle colonnine C03 e l’elemento D43 alla colonnina
C81 con gli articoli C83 e C54 (g. 1), (g. 7).
16. Inserire le colonnine C03 negli elementi F23, orientando l’elemento C63 con la parte
forata verso l’alto, bloccandole con l’elemento B02. Curare la verticalità di ogni colonnina.
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 4 27/09/17 12:16

5 - ZEN 2
Cominciando dalla colonnina in alto, ssare il corrimano A22 (lasciare una quantità di corrimano
utile a ssare la colonnina C03 posta all’estremità e non ancora inserita) con gli articoli C64 e
l’avvitatore. Unire gli elementi di corrimano A22 con gli articoli B33 e D72. Determinare l’altezza
delle colonnine poste all’estremità della ringhiera, tagliarle e inserirle negli elementi F23-F29
bloccandole con l’articolo B02.
17. Assemblare gli articoli F23 ai gradini, in una posizione intermedia, utilizzando gli elementi C14,
B83, C49, C13, B02 (g.1) (g. 3). Tagliare le colonnine C03 a misura e ssarle negli elementi
F23 bloccandole con gli articoli B02. Fissare le colonnine al corrimano A22 con gli articoli C64.
Curare la verticalità di ogni colonnina.
Assemblaggio finale
18. Vericare la verticalità di tutta la scala e, se necessario, correggerla spostando il supporto N16
(g. 1).
19. Smontare il primo gradino e forare il pavimento con la punta Ø 14 mm in corrispondenza dei fori
presenti nel supporto N16 (g. 1).
20. Inserire gli elementi C39 e stringere denitivamente (g. 1).
21. Rimontare il primo gradino L73 e ssare sul pavimento, in corrispondenza della prima colonnina
C81, l’elemento F34, forando con la punta Ø 8 mm. Utilizzare gli elementi C58, B12 e B02.
Inserire la colonnina C81 e stringere l’elemento B02 (g. 1).
22. In corrispondenza della prima e dell’ultima colonnina tagliare il corrimano in eccesso e
completare il montaggio inserendo l’elemento A37 utilizzando l’articolo C64 e la colla X01 (g.
1).
23. Completare il montaggio della scala inserendo gli articoli B82 nelle colonnine C03 (g. 1).
24. Per irrigidire ulteriormente la scala, ssare a muro gli elementi F09 e unirli, utilizzando gli
elementi F08, con le colonnine C03. Forare con una punta Ø 8 mm e utilizzare gli elementi C50,
C49, C58, B12 (g. 1).
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 5 27/09/17 12:16

6 - ZEN 2
English
WARNING: Carry out the installation in a “workmanlike” manner, strictly following the installation
instructions and using suitable tools. Always consult your local building department for code requirements
that must be respected depending on its destination of use (private, secondary, public…).
Unpack each element before starting to assemble the staircase. Position the elements on an ample
surface and check their quantity (TAB. 1: A = Code, B = Quality).
Assembly
1. Carefully measure the height from oor to oor.
2. Calculate the rise:
1) Subtract 22 cm from the height measured from oor to oor,
2) divide by the number of rises minus one.
Example: for a height from oor to oor of 268 cm and a staircase with 12 rises;
(268 – 22) / (12 – 1) = 22.36
3. Determine the position to x support N19 (g. 1), considering two points:
1) that the rise - which was calculated before - includes the thickness of the tread as well L73 (g.
2).
2) position support N19 taking into account the type of opening (g. 3).
4. Drill with a Ø 14 mm point.
5. Assemble supports N19, N18, N17 and N16 in a straight conguration on the oor, taking the rise
calculated before into account. Use elements C15, B71 and B75 (g. 1). Secure in an adequate
manner, considering that supports N19, N18, N17 and N16 must still rotate for conguration B.
6. Raise and position the structure keeping support N19 in contact with the oor (g. 4). If the bay
of the stairs is narrow, we recommend rotating a few supports.
7. Secure support N19 in a permanent manner, using element C39 (g. 1).
8. Determine at this point which is the rst step from the top. Drill L73 treads using the cardboard
cutout jig L74 you nd in the package, alternating a right tread and a left tread (g. 3).
9. Decide where the railing will be assembled (internal or external) and drill the treads L73 using a Ø
6,5 mm point, according to the measurements found on the diagrams for each conguration.
Warning: the position of the not listed xings must be decided after the main elements F23 have
been assembled (g. 3).
10.Assemble and secure elements F23 and F29 using elements C14, B83, C49, C13, B02 (g. 1).
11.Secure the treads L73 in a permanent manner starting from the top, until support N16 using
elements C57 (g. 1).
12.1. Conguration A (straight) does not require further modications (g. 3).
2. Conguration B requires a 5° rotation (g. 3).

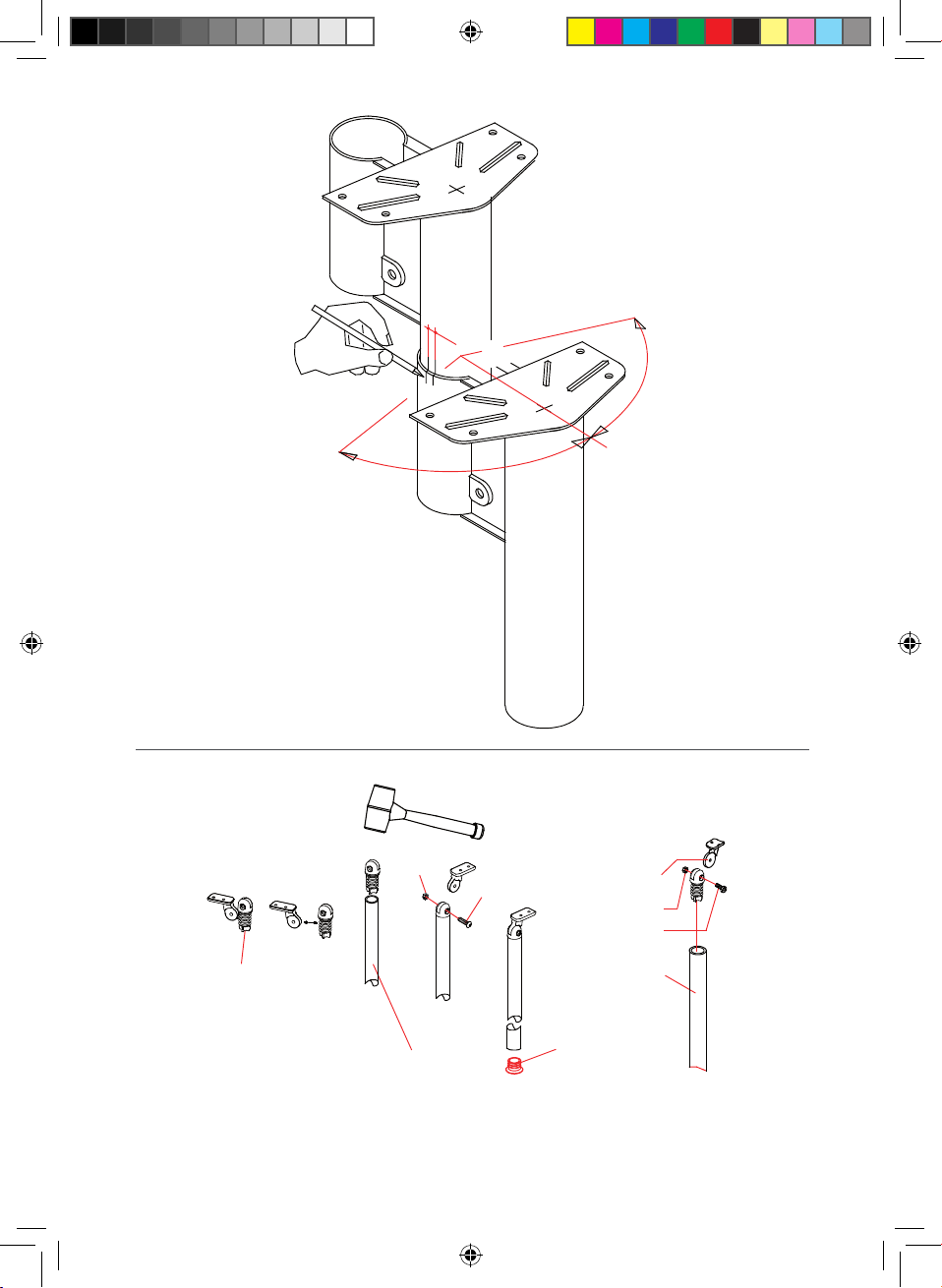

13.To rotate the supports by 5°, proceed as follows:
a. Using a pencil in the point of connection between the supports, trace two vertical lines at a
distance of 3.5 mm (g. 5).
b. Loosen elements C15, one support at the time, starting from the top and rotate until one line
coincides with the other.
c. Secure elements C15 in a permanent manner (g. 1).
Assembling the railing
14.Cut the balusters as described in the diagrams (g. 3). The balusters at the ends and the
intermediate balusters, where the cutting measurement in the drawings cannot be seen, must be
cut based on the slope of the railing of the staircase and as such after handrail A22 has been
mounted.
15.Assemble elements C63, C65, C66 on the balusters C03 and element D43 to baluster C81 with
articles C83 and C54 (g. 1), ( g. 7)
16.Insert the balusters (C03) into elements F23, positioning element C63 with the open part towards
the top, locking them with element B02. Check the verticality of each baluster. Starting from the
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 6 27/09/17 12:16

7 - ZEN 2
baluster at the top, secure the handrail A22 (leave the amount of handrail required to secure
baluster C03, which goes at the end and has not been inserted yet) using articles C64 and a
screwer. Join the handrail elements A22 with articles B33 and D72. Determine the height of the
balusters found on the ends of the railing, cut and insert into elements F23-F29 locking them with
article B02.
17.Assemble articles F23 to the treads, in an intermediate position, using elements C14, B83, C49,
C13, B02 (g.1) (g. 3). Cut the balusters C03 to measure and secure in elements F23, locking
them with articles B02. Secure the balusters to the handrail A22 using articles C64. Check the
verticality of each baluster.
Final Assembly
18.Check thethe verticality of the entire staircase and, if necessary correct by moving support N16
(g. 1).
19.Dismantle the rst tread L73 and drill the oor using a Ø 14 mm point in the same place as the
openings found on support N16 (g. 1).
20.Inserts elements C39 and secure in a permanent manner (g. 1).
21.Mount the rst tread back into position L73 and secure to the oor, next to the rst baluster C81,
with element F01, drill using an Ø 8 mm point. Use elements B11, B12 and B02. Insert the baluster
(C03) and tighten element B02 (g. 1).
22.Cut off the excess handrail next to the rst and last baluster and complete assembly by inserting
element A37 using article C64 and glue X01 (g. 1).
23.Insert articles B82 into balusters C67 to complete staircase assembly (g. 1).
24.To further stiffen the staircase, fasten parts F09 to the wall and join them to the balusters CB6
using parts F08. Drill using an 8mm Ø bit and use parts C50, C49, C58, B12 (Fig. 1).
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 7 27/09/17 12:16

8 - ZEN 2
Deutsch
ACHTUNG: Die Montage muss fachgerecht, unter Zuhilfenahme geeigneter Hilfsmittel und unter strikter
Einhaltung der Montageanleitung ausgeführt werden. Damit die Montage normgerecht erfolgen kann,
muss man zuvor Informationen zur Aufstellung und zu den lokal und national geltenden Vorschriften je
nach Bestimmungszweck (privat, Haupt- oder Nebeneinrichtung, Büros, Geschäfte, …) einholen.
Vor dem Zusammenbau alle Treppenteile aus der Verpackung nehmen. Die Teile auf einer großen
Fläche auegen und ihre Anzahl überprüfen (TAB. 1; A = Code, B = Anzahl).
Montage
1. Die Geschosshöhe exakt messen.
2. Das Maß der Steigung berechnen:
1) 22 cm von der gemessenen Geschosshöhe abziehen,
2) diesen Wert durch die Anzahl der Steigungen minus einer dividieren.
Beispiel: bei einer gemessenen Geschosshöhe von 268 cm und einer Treppe mit 12 Steigungen;
(268 - 22) : (12 - 1) = 22,36.
3. Die Position für die Befestigung der Stütze N19 (Abb. 1) unter Berücksichtigung zweier Faktoren
bestimmen:
1) die zuvor berechnete Steigung versteht sich einschließlich der Stufenstärke L73 (Abb. 2).
2) die Stütze N19 ist unter Berücksichtig der Art des Bohrlochs anzulegen (Abb. 3).
4. Das Bohrloch mit einem Bohrer Ø 14 ausführen.
5. Die Stützen N19, N18, N17 und N16 unter Berücksichtigung der zuvor berechneten Steigung
in gerader Konguration auf dem Fußboden zusammenbauen. Die Teile C15, B71 und B75
verwenden (Abb. 1). Die Teile ausreichend festziehen und dabei beachten, dass sich die Stützen
N19, N18, N17 und N16 für die Positionierung in Konguration B noch drehen müssen.
6. Die Konstruktion anheben und so positionieren, dass die Stütze N19 die Decke berührt (Abb. 4).
Sollte das Treppenhaus eng sein, wird empfohlen, einige der Stützen zu drehen.
7. Die Stütze N19 mit dem Teil C39 endgültig befestigen (Abb. 1).
8. An dieser Stelle die erste Stufe von oben ab bestimmen. Die Stufen L73 mit Hilfe der in der
Verpackung enthaltenen Pappschablone L74, bei Wechsel einer rechten mit einer linken Stufe
(Bild 3), bohren.
9. Bestimmen, wo das Geländer montiert werden soll (innen oder außen) und die Stufen L73 mit
einem Bohrer Ø 6,5 gemäß den auf den Zeichnungen jeder Konguration angegebenen Maßen
anbohren.
Achtung: Die Position der Befestigungen ohne Maßangaben muss nach der Montage der
Hauptelemente F23 festgelegt werden (Abb. 3).
10.Die Teile F23 und F29 mit Hilfe der Elemente C14, B83, C49, C13 und B02 zusammenbauen und
befestigen (Abb. 1).
11.Die Stufen L73 oben beginnend, bis zur Stütze N16 mit den Teilen C57 endgültig befestigen (Abb.
1).
12.1. Die Konguration A (gerade) bedarf keiner weiteren Änderungen (Abb. 3).
2. Bei der Konguration B ist eine Drehung um 5° notwendig (Abb. 3).
13.Beim Drehen der Stützen um 5° wie folgt vorgehen:
a. An der Verbindungsstelle zweier Stützen mit einem Bleistift zwei vertikale Linien in einem
Abstand von 3,5 mm zueinander ziehen (Abb. 5).
b. Bei jeweils einer Stütze die Teile C15 oben beginnend lockern und die Stütze drehen, bis eine
Linie mit der anderen übereinstimmt.
c. Die Teile C15 endgültig festziehen (Abb. 1).
Zusammenbau des Geländers
14.Die Geländerstäbe wie in den Abbildungen dargestellt, zuschneiden (Abb. 3). Der Zuschnitt des
ersten und letzten Geländerstabs sowie der Mittelstäbe, deren Maß nicht aus den Zeichnungen
ersichtlich ist, hängt von der Neigung des Treppengeländers ab und erfolgt daher erst nach der
Montage des Handlaufs A22.
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 8 27/09/17 12:16

9 - ZEN 2
15.Die Elemente C63, C65 und C66 auf den Geländerstäben C03 und die elemente D43 auf den
Geländerstäbe C81 mit elemente C83 und C54 befestigen (Abb. 1, Abb. 7).
16.Die Geländerstäbe (C03) in die Elemente F23 einsetzen, das Element C63 mit der angebohrten
Seite nach oben ausrichten und die Stäbe mit dem Element B02 befestigen. Darauf achten,
dass alle Geländerstäbe senkrecht stehen. Den Handlauf A22 beim obersten Geländerstab
beginnend, mit den Teilen C64 und dem Elektroschrauber befestigen (ein Stück Handlauf für
den letzten Geländerstab C03 berücksichtigen, der noch nicht eingesetzt ist). Die Elemente des
Handlaufs A22 mit den Teilen B33 und D72 verbinden. Die Höhe der äußersten Geländerstäbe
des Geländers bestimmen, diese zuschneiden, in die Elemente F23-F29 einsetzen und mit dem
Teil B02 befestigen.
17.Die Elemente F23 in einer mittleren Position auf den Stufen montieren. Dazu die Teile C14,
B83, C49, C13 und B02 verwenden (Abb. 1, Abb. 3). Die Geländerstäbe C03 auf das richtige
Maß zuschneiden, sie in die Elemente F23 einsetzen und mit den Teilen B02 befestigen. Die
Geländerstäbe mit den Teilen C64 auf dem Handlauf A22 befestigen. Darauf achten, dass alle
Geländerstäbe senkrecht stehen.
Abschließende Arbeit
18.Überprüfen Sie den Abstand der Stufen von der Wand (5cm ca.). Kontrollieren, ob die gesamte
Treppe gerade steht und für evtl. Korrekturen die Stütze N16 verschieben (Abb. 1).
19.Die erste Stufe L73 entfernen und den Fußboden in Übereinstimmung mit den Löchern in der
Stütze N16 mit einem Bohrer Ø 14 anbohren (Abb. 1).
20.Die Elemente C39 einsetzen und endgültig festziehen (Abb. 1).
21.Die erste Stufe L73 wieder montieren und das Element F34 in Übereinstimmung mit dem ersten
Geländerstab C81 auf dem Fußboden befestigen. Dazu ein Bohrloch mit einem Bohrer Ø 8
ausführen und die Elemente C58, B12 und B02 verwenden. Den Geländerstab C81 einsetzen und
das Element B02 festziehen (Abb. 1).
22.Den überüssigen Handlauf in Übereinstimmung mit dem ersten und letzten Geländerstab
abschneiden. Das Element A37 mit dem Teil C64 und dem Klebstoff X01 einsetzen, um die
Montage zu vervollständigen (Abb. 1).
23.Die Teile B82 in die Geländerstäbe C03 einsetzen, um die Treppenmontage zu vervollständigen
(Abb. 1).
24.Um die Treppe zu stabilisieren, werden die Elemente F09 an der Wand befestigt und unter
Verwendung der Elemente F08 mit den Geländerstäben C03 verbunden. Mit einem Bohrer Ø 8 mm
ein Bohrloch ausführen und die Elemente C50, C49, C58, B12 verwenden (Abb. 1)
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 9 27/09/17 12:16

10 - ZEN 2
Français
ATTENTION : Effectuer l’installation dans les règles de l’art en utilisant des outils appropriés ; suivre
scrupuleusement les instructions de montage. Pour réaliser un montage conforme aux normes en vigueur,
il faut s’informer avant l’installation quant aux réglementations locales et nationales à respecter, en
fonction du domaine d’utilisation (résidence privée principale, secondaire, bureaux, magasins,…).
Avant de procéder à l’assemblage, déballer toutes les pièces de l’escalier. Les placer sur une surface
sufsamment grande et vérier la quantité d’éléments (TAB. 1 : A = Code, B = Quantité).
Assemblage
1. Mesurer soigneusement la hauteur de plancher à plancher.
2. Calculer la dimension de la hauteur :
1) soustraire 22 cm à la valeur obtenue pour la hauteur de plancher à plancher,
2) diviser cette valeur par le nombre de hauteurs moins une.
Exemple : pour une hauteur de plancher à plancher de 268 cm et un escalier avec 12 hauteurs;
(268 – 22) / (12 – 1) = 22,36.
3. Dénir la position de xation du support N19 (g. 1) en tenant compte de deux points :
1) la dimension de la hauteur, calculée précédemment, comprend aussi l’épaisseur de la marche
L73 (g. 2).
2) positionner le support N19 en tenant compte du type de trou (g. 3).
4. Percer avec une mèche Ø 14 mm.
5. Assembler sur le sol, dans une conguration rectiligne, les supports N19, N18, N17 et N16 en
tenant compte de la dimension de la hauteur calculée précédemment. Utiliser les pièces C15,
B71 et B75 (g. 1). Serrer sufsamment en considérant que les supports N19, N18, N17 et N16
doivent encore tourner dans la conguration B.
6. Lever et positionner la structure, le support N19 étant en contact avec le plafond (g. 4). Si la
cage d’escalier est étroite, nous vous conseillons de faire tourner quelques supports.
7. Fixer le support N19 de manière dénitive, en utilisant la pièce C39 (g. 1).
8. A ce moment, établir quelle est la marche de départ en partant du haut. Percer les marches L73,
en utilisant le patron en carton L74 présent dans l’emballage, avec soin de l’alternance d’une
marche droite avec une gauche (g. 3).
9. Choisir où sera assemblée le garde-corps (externe ou interne) et percer les marches (L40) avec
une mèche Ø 6,5 mm, selon les dimensions indiquées sur les dessins de chaque conguration.
Attention : la position des xations non mesurées devra être choisie après avoir assemblé les
pièces F23 principales (g. 3).
10.Assembler et xer les pièces F23 et F29 en utilisant les pièces C14, B83, C49, C13, B02 (g. 1).
11.Fixer les marches L73 de manière dénitive en partant du haut jusqu’au support N16, en utilisant
les pièces C57 (g. 1).
12.1. Pour la conguration A (rectiligne), aucune autre modication n’est nécessaire (g. 3).
2. Pour la conguration B, une rotation de 5° est nécessaire (g. 3).
13.Pour effectuer une rotation de 5°, il faut :
a. Tracer avec un crayon, au point de jonction des deux supports, deux lignes verticales à une
distance de 3,5 mm (g. 5).
b. Desserrer les pièces C15, un support à la fois, en partant du haut et tourner jusqu’à ce qu’une
ligne coïncide avec l’autre.
c. Serrer les pièces C15 de manière dénitive (g. 1).
Assemblage du garde-corps
14.Couper les colonnettes comme dans les dessins (g.3). Les colonnettes intermédiaires et celles
situées aux extrémités, dont on ne peut pas relever la dimension de la coupe sur les dessins,
doivent être coupées suivant l’inclinaison du garde-corps de l’escalier et, par conséquent, après
avoir monté la main-courante A13.
15.Monter les pièces C63, C65, C66 sur les colonnettes C03 et le piece D43 sur la colonnette C81
avec les pieces C83 et C54 (g. 1), (g. 7).
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 10 27/09/17 12:16

11 - ZEN 2
16.Introduire les colonnettes (C03) dans les pièces F23, en orientant la pièce C63 avec la partie
percée tournée vers le haut, en les bloquant avec la pièce B02. Veiller à ce que chaque
colonnette soit bien verticale. En commençant par la colonnette du haut, xer la main-courante
A22 (laisser une quantité de main-courante permettant de xer la colonnette C03 située à
l’extrémité et non encore insérée) avec les articles C64 et la visseuse. Monter les pièces de la
main-courante A22 sur les articles B33 et D72. Déterminer la hauteur des colonnettes situées à
l’extrémité du garde-corps, les couper et les insérer dans les pièces F23-F29 en les bloquant avec
l’article B02.
17.Monter les pièces F23 sur les marches, dans une position intermédiaire, en utilisant les pièces
C14, B83, C49, C13, B02 (g. 1) (g. 3). Couper les colonnettes C03 à la bonne taille et les xer
dans les pièces F23 en les bloquant avec les articles B02. Fixer les colonnettes sur la main-
courante A22 avec les articles C64. Veiller à ce que chaque colonnette soit bien verticale.
Assemblage final
18.Vérier la distance des marches du mur (environ 5 cm.). Vérier la verticalité de tout l’escalier et,
si nécessaire, la corriger en déplaçant le support N16. (g. 1).
19.Démonter la première marche L73 et percer le sol avec une mèche Ø 14 mm en correspondance
des trous situés sur le support N16 (g. 1).
20.Introduire les pièces C39 et serrer de manière dénitive (g. 1).
21.Remonter la première marche L73 et xer au sol la pièce F34, en correspondance de la première
colonnette C81, en perçant avec une mèche Ø 8 mm. Utiliser les pièces C58, B12 et B02.
Introduire la colonnette C81 et serrer la pièce B02 (g. 1).
22.En correspondance de la première et de la dernière colonnette, couper la partie de la main-
courante en excédent et terminer le montage en introduisant la pièce A37, en utilisant l’article
C64 et la colle X01 (g. 1).
23.Terminer le montage de l’escalier en introduisant les pièces B82 dans les colonnettes C03 (g.1).
24.An de rendre plus rigide l’escalier, xer au mur les éléments F09 et les unir, en employant les
éléments F08, avec les colonnettes C03. Percer avec une mèche Ø 8 mm et utiliser les pièces
C50, C49, C58 et B12 (g. 12).
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 11 27/09/17 12:16

12 - ZEN 2
Español
CUIDADO: realizar la instalación "según las reglas del arte", utilizando herramientas adecuadas; seguir
estrictamente las instrucciones de montaje. Informarse antes de la instalación sobre los reglamentos
locales y nacionales a respetar, en función del destino de uso (privado principal, secundario, ocinas,
tiendas…).
Antes de empezar a montar, desembalar todos los elementos de la escalera. Colocarlos en una
supercie amplia y comprobar el número de elementos (TAB. 1: A = Código, B = Cantidad).
Montaje
1. Medir con cuidado la altura de suelo a suelo.
2. Calcular el valor de la contrahuella:
1) restar 22 cm al valor de la altura de suelo a suelo,
2) dividir este valor por el número de contrahuellas menos una.
Ejemplo: para una altura de suelo a suelo de 268 cm y una escalera de 12 contrahuellas;
(268 – 22) / (12 – 1) = 22,36.
3. Determinar la posición de jación del soporte N19 (g. 1) considerando dos los siguientes
puntos:
1) la contrahuella, calculada precedentemente, incluye el espesor del peldaño L73 (g.2).
2) colocar el soporte N19 considerando el tipo de hueco (g. 3).
4. Taladrar con la broca Ø 14 mm.
5. Montar en el suelo, con conguración rectilínea, los soportes N19, N18, N17 y N16 considerando
la contrahuella calculada precedentemente. Utilizar los elementos C15, B71 y B75 (g. 1).
Apretar lo suciente, considerando que para la conguración B los soportes N19, N18, N17 y N16
todavía deben girarse.
6. Levantar y colocar la estructura con el soporte N19 en contacto con el entramado (g. 4). En el
caso de que el hueco de la escalera fuera estrecho, se aconseja girar algunos soportes.
7. Fijar denitivamente el soporte N19, utilizando el elemento C39 (g. 1).
8. Determinar el escalón de salida desde arriba. Taladrar los peldaños L73 utilizando la plantilla L74
de cartón incluida en el embalaje, alternando un peldaño derecho con uno izquierdo (g. 3).
9. Decidir dónde montar la barandilla (interna o externa) y taladrar los peldaños L73 con una broca
Ø 6,5 mm, según las medidas de los dibujos de cada conguración.
¡Atención!: la posición de las jaciones no acotadas se debe decidir tras el montaje de los
elementos principales F23 (g. 3).
10.Montar y jar los elementos F23 y F29 utilizando los elementos C14, B83, C49, C13, B02 (g. 1).
11.Fijar denitivamente los peldaños L73 comenzando desde arriba hasta el soporte N16, utilizando
los elementos C57 (g. 1).
12.1. La conguración A (rectilínea) no necesita más modicaciones (g. 3).
2. La conguración B necesita una rotación de 5° (g. 3).
13.Para girar los soportes de 5° hay que:
a. Trazar con un lápiz, en el punto de unión de dos soportes, dos líneas verticales a una distancia
de 3,5 mm (g. 5).
b. Aojar los elementos C15, un soporte a la vez, comenzando desde arriba y girar hasta que
coincida una línea con otra.
c. Apretar los elementos C15 denitivamente (g. 1).
Ensamblaje de la barandilla
14.Cortar los barrotes como indican los dibujos (g.3). Los barrotes situados en los extermos y
los en posición intermedia, para los que los dibujos no indican medidas, se tienen que cortar
según la inclinación de la barandilla de la escalera, y por lo tanto, después de haber montado el
pasamanos A22.
15.Montar los elementos C63, C65, C66, a los barrotes C03 y el elemento D43 al barrote C81 con
los elementos C83 y C54 (g. 1), (g. 7).
16.Introducir los barrotes (C03) en los elementos F23, orientando el elemento C63 con la parte
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 12 27/09/17 12:16

13 - ZEN 2
taladrada hacia arriba, bloqueándolo con el elemento B02. Mantener los barrotes verticales.
Empezando por el barrote de arriba, jar el pasamanos A22 (dejar una cantidad de pasamanos
para jar el barrote C03 situado en el extremo y que aún no se ha montado) con los artículos
C64 y el destornillador. Unir los elementos del pasamanos A22 con los artículos B33 y D72.
Determinar la altura de los barrotes situados en los extremos de la barandilla, cortarlos e
introducirlos en los elementos F23-F29 bloqueándolos con el artículo B02.
17.Montar los elementos F23 en los peldaños, en una posición intermedia, utilizando los elementos
C14, B83, C49, C13, B02 (g.1) (g. 3). Cortat los barrotes C03 con precisión y jarlos en los
elementos F23 bloqueándolos con el artículo B02. Fijar los barrotes al pasamanos A22 con los
elementos C64. Comprobar que todos los barrotes estén en posición vertical.
Ensamblaje final
18.Comprobar la distancia de los peldaños de la pared (5cm ca.). Comprobar la verticalidad de la
escalera, corrigiéndola, si es necesario, moviendo el soporte N16 (g. 1).
19.Desmontar el primer peldaño L73 y taladrar el suelo con una broca Ø 14 mm en correspondencia
con los agujeros del soporte N16 (g. 1).
20.Introducir los elementos C39 e y apretar denitivamente (g. 1).
21.Volver a montar el primer peldaño L73 y jar en el suelo el elemento F34 en correspondencia con
el primer barrote C81, traladrando con la broca Ø 8 mm. Utilizar los elementos C58, B12 y B02.
Introducir el barrote C81 y apretar el elemento B02 (g. 1).
22.En correspondencia con el primer y último barrote, cortar el pasamanos que sobra y completar el
montaje introduciendo el elemento A37 utilizando el artículo C64 y la cola X01 (g. 1).
23.Completar el montaje de la escalera introduciendo los artículos B82 en los barrotes C03 (g. 1).
24.Para reforzar aún más la escalera je en la pared los elementos F09 y únalos con los barrotes
C03 utilizando los elementos F08. Taladre con una broca de Ø 8 mm y utilice los elementos C50,
C49, C58 y B12 (g. 12).
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 13 27/09/17 12:16

14 - ZEN 2
TAB 1
AB
13 12
A22  4 4
A37  2 2
B02  28 26
B12  4 4
B33  3 3
B71  22 20
B75  44 40
B82  12 11
B83  52 48
BD6 1 1
C03  12 11
C13  26 24
C14  26 24
C15  22 20
C39  4 4
C49  27 25
C50  1 1
C54  1 1
C57  48 44
C58  4 4
C63  12 11
C64  28 26
C65  12 11
C66  12 11
C81  1 1
C83  1 1
D43  1 1
D72 3 3
F08  2 2
F09  1 1
F23  24 22
F29 4 4
F34 1 1
L73 12 11
L74 1 1
N16 1 1
N17 1 1
N18 9 8
N19 1 1
X01 1 1
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 14 27/09/17 12:16

15 - ZEN 2
B12
C15
B71
B75
B83
C13
F23
C14
C49 C57
C39
C64
B82
C63 C65 C66
F29
D43 C54 C83
A37
F34
B02
C50
F08
F09
C58
B33
BD6
D72
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 15 27/09/17 12:16

16 - ZEN 2
C65
C63
C66
C64
C39
N16
B75
B71
N17
C15
B75 N18
N19
C57
C39
FIG. 1
C14
B83 C49 F23
C13
B02
B83 B83
Ø6.5
Ø14
B82
L73
Ø14
A37
C64
A22
B33
C58
B12 B02
F34
Ø8
C03
L73
D43
C54
C83
C64
C81
C14
B83 C49 F29
C13
B02
B83 B83
Ø6.5
BD6
F08
C49
F09
C50
C58
B12
Ø8 mm
D72
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 16 27/09/17 12:16

17 - ZEN 2
C65
C63
C66
C64
C39
N16
B75
B71
N17
C15
B75 N18
N19
C57
C39
FIG. 1
C14
B83 C49 F23
C13
B02
B83 B83
Ø6.5
Ø14
B82
L73
Ø14
A37
C64
A22
B33
C58
B12 B02
F34
Ø8
C03
L73
D43
C54
C83
C64
C81
C14
B83 C49 F29
C13
B02
B83 B83
Ø6.5
BD6
F08
C49
F09
C50
C58
B12
Ø8 mm
D72
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 17 27/09/17 12:16

18 - ZEN 2











































 













































































































































































































































































































































FIG. 2
FIG. 3
FIG. 4
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 18 27/09/17 12:16

19 - ZEN 2
Ø5 x 30 mm
Ø5 x 30 mm
19 - 23.5
19 - 23.5
14 13
13 12
266-329
247-305.5
19 - 23.5
19 - 23.5
H cm
209-258.5 11 10
12 11 228-282
cm
ERSTE STUFE UNTEN
1st TREAD ON BOTTOM
PRIMERO PELDA�O ABAJO
1ere MARCHE EN BAS
GRADINO DI PARTENZA DAL BASSO
ERSTE STUFE OBEN
1st TREAD ON TOP
PRIMERO PELDA�O EN ALTO
1ere MARCHE EN HAUT
GRADINO DI PARTENZA DALL'ALTO
STUFENHOHE
MEASURE OF RISERS
TABIJAS
VALEUR DES HAUTEURS
VALORE ALZATA
ANZAHL STUFEN
NUMBER OF TREADS
NŃMERO PELDA�OS
NOMBRE MARCHES
NUMERO GRADINI
ANZAHL STUFENHÖHEN
NUMBER OF RISERS
NŃMERO TABIJAS
NOMBRE HAUTEURS
NUMERO ALZATE
HÖHE
HEIGHT
ALTURA
HAUTEUR
ALTEZZA
L73
L73
L74
L74
FIG. 5
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 19 27/09/17 12:16

20 - ZEN 2












FIG. 5
FIG. 6
FIG. 7
067806000_istr_montaggio_ZEN_2_DUM_09-17.indd 20 27/09/17 12:16
