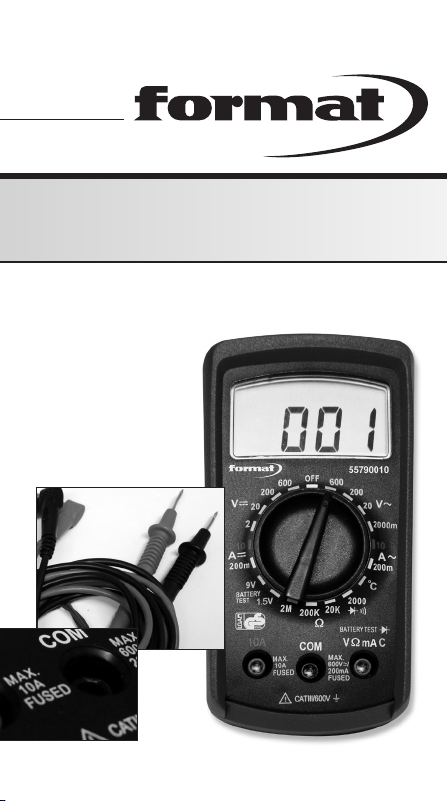

Format 55790010 User manual

Digital-Multimeter
format 55790010
DBedienungsanleitung
G Instruction Manual
F Mode d’emploi
I Istruzioni per l‘uso
c Betjeningsvejledning
PHDB00200203_format_rev2.indd 1 20.02.2017 16:01:47

Digital-Multimeter
format 55790010
PHDB00200203_format_rev2.indd 2 20.02.2017 16:01:47

Inhaltsverzeichnis
3
DEUTSCH
Inhalt Seite
1.0 Einleitung / Lieferumfang .............................................................5
2.0 Transport und Lagerung ................................................................6
3.0 Sicherheitshinweise ......................................................................6
4.0 Bedienelemente ...........................................................................8
5.0 Durchführen von Messungen .........................................................9
5.1 Spannungsmessung .....................................................................9
5.2 Widerstandsmessung ..................................................................10
5.3 Durchgangsprüfung ....................................................................11
5.4 Dioden-Test ...............................................................................11
5.5 Batterietest ................................................................................12
5.6 Strommessung ...........................................................................12
5.7 Temperaturmessung ...................................................................13
6.0 Wartung.....................................................................................14
6.1 Reinigung .................................................................................14
6.2 Kalibrierintervall ........................................................................14
6.3 Batteriewechsel ..........................................................................15
6.4 Sicherungswechsel .....................................................................16
7.0 Technische Daten .......................................................................17
24 Monate Garantie ............................................................................20
PHDB00200203_format_rev2.indd 3 20.02.2017 16:01:47

Vermerkte Hinweise
4
Auf dem Gerät und in der Bedienungsanleitung vermerkte Hinweise:
Warnung vor einer Gefahrenstelle. Bedienungsanleitung beachten.
Hinweis! Bitte unbedingt beachten.
Vorsicht! Gefährliche Spannung, Gefahr des elektrischen Schlages.
Heiß! Warnung vor heißer Oberfläche.
Durchgängige doppelte oder verstärkte Isolierung entsprechend Klasse II
DIN EN 61140.
Konformitätszeichen, bestätigt die Einhaltung der gültigen Richtlini-
en. Die EMV-Richtlinie (89/336/EWG) mit den Normen EN 50081-1
und EN 50082-1 werden eingehalten. Die Niederspannungsrichtlinie
(73/23/EWG) mit der Norm EN 61010-1 wird ebenfalls eingehalten.
Gerät entspricht der Richtlinie (2002/96/EG) WEEE
CAT III/600V
Das Gerät entspricht der Messkategorie CAT III mit einer Bemessungsspannung
von 600 V gegen Erde. Bei der Verwendung von Messzubehör entspricht die
Messkategorie dem niedrigerem Wert von Messzubehör oder Messgerät.
Erklärung der Messkategorien:
CAT I: Zur Verwendung in Stromkreisen die nicht direkt mit dem Netz ver-
bunden sind, z.B. batteriebetriebene Geräte.
CAT II: Zur Verwendung in Stromkreisen die direkt mit dem Netz verbunden
sind, z.B. netzbetriebene Haushaltsgeräte.
CAT III: Zur Verwendung in Stromkreisen der Gebäudeinstallation, z.B. Ver-
teiler, Leistungsschalter,Verkabelung, Steckdosen, Schalter, Geräte für
industriellen Einsatz, fest installierte Motoren.
CAT IV: Zur Verwendung an der Quelle der Niederspannungsinstallationen,
z.B. Gebäudeanschluss, Hauptsicherung, Zähler.
PHDB00200203_format_rev2.indd 4 20.02.2017 16:01:48

Einleitung/Lieferumfang
5
DEUTSCH
Die Bedienungsanleitung enthält Informationen und Hinweise, die zu
einer sicheren Bedienung und Nutzung des Gerätes notwendig sind.
VorderVerwendungdesGerätesistdieBedienungsanleitungaufmerksam
zu lesen und in allen Punkten zu befolgen.
Wird die Anleitung nicht beachtet oder sollten Sie es versäumen, die
Warnungen und Hinweise zu beachten, können ernste Verletzungen des
Anwenders bzw. Beschädigungen des Gerätes eintreten.
1.0 Einleitung/Lieferumfang
Sie haben ein hochwertiges Messgerät der Firma EDE GmbH erworben, mit
dem Sie über einen sehr langen Zeitraum reproduzierbare Messungen durch-
führen können. Die EDE-Multimeter sind universell einsetzbare Multimeter.
Sie wurden nach den neuesten Sicherheitsvorschriften gebaut und gewährlei-
sten ein sicheres und zuverlässiges Arbeiten.
Diese Multimeter sind im handwerklichen oder industriellen Bereich sowie für
den Hobby-Elektroniker eine wertvolle Hilfe bei allen Standard-Messaufga-
ben.
Die Geräte zeichnen sich durch folgende Funktionen aus:
• Digitales Multimeter mit extra großer Anzeige
• 31/2-stellige, digitale Anzeige mit 1999 Digits
• Sicherheit nach DIN VDE 0411, EN 61010, IEC 61010, CAT III/600 V
• Spannung-, Strom- und Widerstandsmessung
• Dioden- und akustische Durchgangsprüfung
• Temperaturmessung
• Batterietest 1,5 V und 9 V
• Manuelle Messbereichswahl
• Stoß- und schlagfest durch serienmäßig zugehörende Schutzhülle
PHDB00200203_format_rev2.indd 5 20.02.2017 16:01:48

Sicherheitsmaßnahmen und -hinweise
6
Im Lieferumfang sind enthalten:
1 St. Digital Multimeter format 55790010
1 St. Schutzhülle
2 St. Messleitungen (1x rot, 1x schwarz)
1 St. Drahtfühler
1 St. Batterie 9 V, IEC 6LR61
1 St. Bedienungsanleitung
2.0 Sicherheitsmaßnahmen und Hinweise
Bitte bewahren Sie die Originalverpackung für eine spätere Versendung, z.B.
zur Kalibration auf. Transportschäden aufgrund mangelhafter Verpackung sind
von der Garantie ausgeschlossen.
Um Beschädigungen zu vermeiden, sollten die Batterien entnommen werden,
wenn das Messgerät über einen längeren Zeitraum nicht benutzt wird. Sollte
es dennoch zu einer Verunreinigung des Gerätes durch ausgelaufene Batterie-
zellen gekommen sein, muss das Gerät zur Reinigung und Überprüfung ins
Werk eingesandt werden.
Die Lagerung des Gerätes muss in trockenen, geschlossenen Räumen erfolgen.
Sollte das Gerät bei extremen Temperaturen transportiert worden sein, benö-
tigt es vor dem Einschalten eine Aklimatisierung von mindestens 2 Stunden.
3.0 Sicherheitshinweise
Bei sämtlichen Arbeiten müssen die jeweils gültigen Unfallverhütungs-
vorschriften der gewerblichen Berufsgenossenschaften für elektrische
Anlagen und Betriebsmittel beachtet werden.
Bei sämtlichen Arbeiten müssen die jeweils gültigen Unfallver-
hütungsvorschriften der gewerblichen Berufsgenossenschaften bzgl.
Körperschutz bei Gefahr von Verbrennungen beachtet werden.
Um einen elektrischen Schlag zu vermeiden, sind unbedingt die
geltenden Sicherheits- und VDE-Bestimmungen bezüglich zu hoher
PHDB00200203_format_rev2.indd 6 20.02.2017 16:01:48

Sicherheitshinweise
7
DEUTSCH
Berührungsspannung zu beachten, wenn mit Spannungen größer 120 V
(60 V) DC oder 50 V (25 V) eff AC gearbeitet wird. Die Werte in Klam-
mern gelten für eingeschränkte Bereiche (wie z.B. Medizin, Landwirt-
schaft).
Messungen in gefährlicher Nähe elektrischer Anlagen sind nur nach
Anweisung einer verantwortlichen Elektrofachkraft und nicht alleine
durchzuführen.
Wenn die Sicherheit des Bedieners nicht mehr gewährleistet ist, muss
das Gerät außer Betrieb gesetzt und gegen ungewolltes Benutzen gesi-
chert werden. Dies ist der Fall, wenn das Gerät:
• offensichtliche Beschädigungen aufweist
• die gewünschten Messungen nicht mehr durchführt
• zu lange unter ungünstigen Bedingungen gelagert wurde
• während des Transportes mechanischen Belastungen ausgesetzt war.
Das Gerät darf nur in den unter Technische Daten spezifizierten Betriebs-
und Messbereichen eingesetzt werden.
Vermeiden Sie eine Erwärmung der Geräte durch direkte Sonnenein-
strahlung. Nur so kann eine einwandfreie Funktion und eine lange
Lebensdauer gewährleistet werden.
Ist das Öffnen des Gerätes, z.B. für einen Sicherungswechsel notwendig,
darf dies nur von einer Fachkraft ausgeführt werden. Vor dem Öffnen
muss das Gerät ausgeschaltet und von allen Stromkreisen getrennt sein.
Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt
werden, für die es konstruiert wurde. Hierzu sind besonders die Sicher-
heitshinweise, die Technischen Daten mit den Umgebungsbedingungen
und die Verwendung in trockener Umgebung zu beachten.
Die Betriebssicherheit ist bei Modifizierung oder Umbauten nicht mehr
gewährleistet.
PHDB00200203_format_rev2.indd 7 20.02.2017 16:01:48

Bedienelemente und Anschlüsse
8
Die Messleitungen besitzen eine Verschleißanzeige. Wird die weiße
Anzeige sichtbar, müssen die Messleitungen ersetzt werden. Bitte wen-
den Sie sich an Ihren Fachhändler.

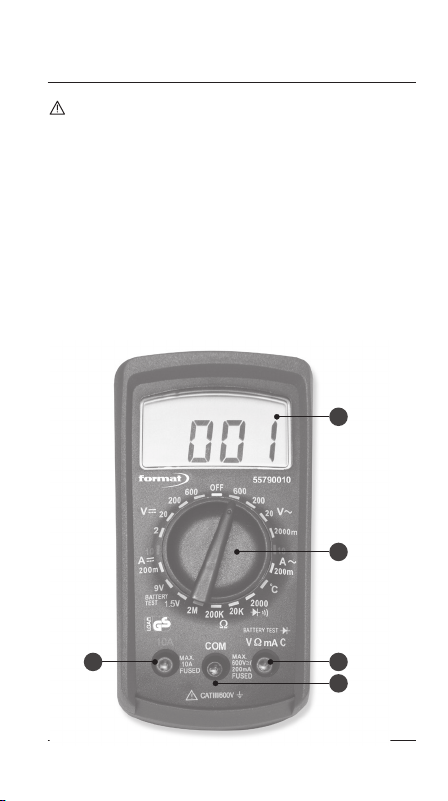

4.0 Bedienelemente und Anschlüsse
1. LC-Anzeige
2. Wahlschalter Messfunktion
3. Eingangsbuchse für die Messbereiche
4. Masseanschluss für alle Messbereiche
5. Eingangsbuchse für Strommessbereich 10 A
1
2
3
45
PHDB00200203_format_rev2.indd 8 20.02.2017 16:01:49

Durchführen von Messungen/Spannungsmessung
9
DEUTSCH
5.0 Durchführen von Messungen
Allgemeines zum Durchführen von Messungen:
Messungen in gefährlicher Nähe elektrischer Anlagen sind nur nach
Anweisung einer verantwortlichen Elektrofachkraft und nicht alleine
durchzuführen.
Die Messleitungen und Prüfspitzen dürfen nur an den dafür vorgesehe-
nen Griffflächen gehalten werden. Das Berühren der Prüfspitzen ist unter
allen Umständen zu vermeiden. Vor dem Umschalten in einen anderen
Messbereich oder auf eine neue Messart müssen die Anschlüsse vom
Prüfobjekt getrennt werden.
Messungen müssen entsprechend den jeweils geltenden Normen durch-
geführt werden.
Messungen in starken hochfrequenten Umgebungen können zu Anzei-
ge-Abweichungen führen.
5.1 Spannungsmessung
Um einen elektrischen Schlag zu vermeiden, sind unbedingt die gelten-
den Sicherheits- und VDE-Bestimmungen bezüglich zu hoher Berüh-
rungsspannung zu beachten, wenn mit Spannungen größer 120 V
(60 V) DC oder 50 V (25 V) eff AC gearbeitet wird. Die Werte in Klam-
mern gelten für eingeschränkte Bereiche (wie z.B. Medizin, Landwirt-
schaft).
Immer mit dem größten Messbereich (600 V) beginnen und in den ent-
sprechenden niederen Messbereich schalten, um die größtmögliche
Auflösung zu erzielen.
PHDB00200203_format_rev2.indd 9 20.02.2017 16:01:49

Widerstandsmessung
10
Gleichspannungsmessung DC:
• Messbereich V= mit Wahlschalter Messfunktion anwählen.
• Die schwarze Messleitung mit der COM-Buchse und die rote Messleitung
mit der VΩmA-Buchse verbinden.
• Messleitungen mit dem Prüfobjekt verbinden.
• Messergebnis vom Display ablesen.
Wechselspannungsmessung AC:
• Messbereich V~ mit Wahlschalter Messfunktion anwählen.
• Die schwarze Messleitung mit der COM-Buchse und die rote Messleitung
mit der VΩmA-Buchse verbinden.
• Messleitungen mit dem Prüfobjekt verbinden.
• Messergebnis vom Display ablesen.
5.2 Widerstandmessung
Vor jeder Widerstandsmessung muss sichergestellt werden, dass der zu
prüfende Widerstand spannungsfrei ist. Bei Nichtbeachtung können
schwerwiegende Verletzungen des Anwenders bzw. Beschädigungen des
Gerätes verursacht werden. Zusätzlich verfälschen Fremdspannungen
das Messergebnis.
• Messbereiche 2 MΩ, 200 kΩ, 20 kΩ oder 2000 Ω mit Wahlschalter
Messfunktion anwählen.
• Die schwarze Messleitung mit der COM-Buchse und die rote Messleitung
mit der VΩmA -Buchse verbinden.
• Messleitungen mit dem Prüfobjekt verbinden.
• Messergebnis vom Display ablesen.
PHDB00200203_format_rev2.indd 10 20.02.2017 16:01:49

Durchgangsprüfung/Dioden-Test
11
DEUTSCH
5.3 Durchgangsprüfung
Vor jeder Durchgangsprüfung muss sichergestellt werden, dass der zu
prüfende Widerstand spannungsfrei ist. Bei Nichtbeachtung können
schwerwiegende Verletzungen des Anwenders bzw. Beschädigungen des
Gerätes verursacht werden. Zusätzlich verfälschen Fremdspannungen
das Messergebnis.
• Messbereiche mit Wahlschalter Messfunktion anwählen.
• Die schwarze Messleitung mit der COM-Buchse und die rote Messleitung
mit der VΩmA -Buchse verbinden.
• Messleitungen mit dem Prüfobjekt verbinden.
• Messergebnis vom Display ablesen.
Bei Widerständen < 1000 Ω ertönt ein akustisches Signal.
5.4 Dioden-Test
Vor jeder Diodenprüfung muss sichergestellt werden, dass die zu prüfen-
de Diode spannungsfrei ist. Bei Nichtbeachtung können schwerwiegende
Verletzungen des Anwenders bzw. Beschädigungen des Gerätes verur-
sacht werden. Zusätzlich verfälschen Fremdspannungen das Messergeb-
nis.
Parallel zur Diode liegende Widerstände und Halbleiterstrecken verfäl-
schen das Messergebnis.
• Messbereiche mit Wahlschalter Messfunktion anwählen.
• Die schwarze Messleitung mit der COM-Buchse und die rote Messleitung
mit der VΩmA -Buchse verbinden.
• Messleitungen mit dem Prüfobjekt verbinden.
• Messergebnis vom Display ablesen.
Bei Durchbruchspannungen < 1000 mV ertönt ein akustisches Signal.
PHDB00200203_format_rev2.indd 11 20.02.2017 16:01:49

Batterietest/Strommessung
12
5.5 Batterietest
• Messbereiche 9 V oder 1,5 V Batterietest mit Wahlschalter Messfunktion
anwählen.
• Die schwarze Messleitung mit der COM-Buchse und die rote Messleitung
mit der VΩmA -Buchse verbinden.
• Messleitungen mit dem Prüfobjekt verbinden.
• Messergebnis vom Display ablesen.
Die Batterien werden mit 30 mA (1,5 V) und 10 mA (9 V) belastet.
5.6 Strommessung
Zum Anschluss des Messgerätes muss der Messkreis spannungsfrei
geschaltet sein.
Das Messgerät darf nur in mit 16 A abgesicherten Stromkreisen bis zu
einer Nennspannung von 600 V verwendet werden. Der Nennquer-
schnitt der Anschlussleitung muss beachtet und für eine sichere Verbin-
dung (z.B. über Krokodilklemmen) gesorgt werden.
Beseitigen Sie nach dem Auslösen von Sicherungen des Messgerätes vor
dem Sicherungswechsel zuerst die Ursache für das Auslösen der Siche-
rungen.
Strommessung 200 mA
• Messbereiche A200m= oder A 200m~ mit Wahlschalter Messfunktion
anwählen.
• Die schwarze Messleitung mit der COM-Buchse und die rote Messleitung
mit der VΩmA -Buchse verbinden.
• Messleitungen mit dem Prüfobjekt verbinden.
• Messergebnis vom Display ablesen.
PHDB00200203_format_rev2.indd 12 20.02.2017 16:01:49

Temperaturmessung
13
DEUTSCH
Strommessung 10 A
• Messbereiche A 10= oder A 10~ mit Wahlschalter Messfunktion anwäh-
len.
• Die schwarze Messleitung mit der COM-Buchse und die rote Messleitung
mit der 10 A-Buchse verbinden.
• Messleitungen mit dem Prüfobjekt verbinden.
• Messergebnis vom Display ablesen.
5.7 Temperaturmessung
Vor jeder Temperaturmessung muss sichergestellt werden, dass die zu
messende Oberfläche spannungsfrei ist. Bei Nichtbeachtung können
schwerwiegende Verletzungen des Anwenders bzw. Beschädigungen des
Gerätes verursacht werden.
Um Verbrennungen zu vermeiden, darf das zu prüfende Objekt nur mit
der Messsonde berührt werden.
• Messbereich °C mit Wahlschalter Messfunktion anwählen.
• Minuspol des Temperaturfühlers mit der COM-Buchse und Pluspol mit der
VΩmA-Buchse verbinden.
• Temperaturfühler mit dem Prüfobjekt verbinden.
• Messergebnis vom Display ablesen.
6.0 Wartung
Das Gerät benötigt bei einem Betrieb gemäß der Bedienungsanleitung keine
besondere Wartung. Bitte halten Sie für Anfragen zum Gerät immer die Pro-
duktbezeichnung bereit.
PHDB00200203_format_rev2.indd 13 20.02.2017 16:01:49

Reinigung/Kalibrierintervall
14
6.1 Reinigung
Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann
es mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gesäubert
werden.
Bevor Sie mit der Reinigung beginnen, vergewissern Sie sich, dass das Gerät
ausgeschaltet, von der externen Spannungsversorgung und von den übrigen
angeschlossenen Geräten (wie z.B. Prüfling, Steuergeräte usw.) getrennt ist.
Niemals scharfe Reiniger oder Lösungsmittel verwenden. Nach dem Reinigen
darf das Gerät bis zur vollständigen Abtrocknung nicht benutzt werden.
6.2 Kalibrierintervall
Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss
das Gerät regelmäßig durch unseren Werksservice kalibriert werden.
Wir empfehlen ein Kalibrierintervall von einem Jahr.
6.3 Batteriewechsel
Vor dem Batteriewechsel muss das Gerät von den angeschlossenen
Messkabeln getrennt werden.
Es dürfen nur die in den Technischen Daten spezifizierten Batterien ver-
wendet werden!
• Schrauben im Gehäuseunterteil lösen.
• Gehäuseoberteil von Gehäuseunterteil vorsichtig abheben.
• Entleerte Batterie entnehmen.
• Neue Batterie 9 V, 6LR61 polrichtig einsetzen.
• Gehäuseoberteil mit Gehäuseunterteil verschrauben.
PHDB00200203_format_rev2.indd 14 20.02.2017 16:01:49

Sicherungswechsel
15
DEUTSCH
Bitte denken Sie an dieser Stelle auch an unsere Umwelt. Werfen Sie
verbrauchte Batterien bzw. Akkus nicht in den normalen Hausmüll, son-
dern geben Sie die Batterien bei Sondermülldeponien oder Sondermüll-
sammlungen ab. Meist können Batterien auch dort abgegeben werden,
wo neue gekauft werden.
Es müssen die jeweils gültigen Bestimmungen bzgl. der Rücknahme,
Verwertung und Beseitigung von gebrauchten Batterien und Akkumula-
toren beachtet werden.
Wird das Gerät über einen längeren Zeitraum nicht benutzt, sollten die
Batterien entnommen werden. Sollte es zu einer Verunreinigung des
Gerätes durch ausgelaufene Batteriezellen gekommen sein, muss das
Gerät zur Reinigung und Überprüfung ins Werk eingesandt werden.
6.4 Sicherungswechsel
Vor dem Sicherungswechsel muss das Gerät von den angeschlossenen
Messkabeln getrennt werden.
Verwenden Sie ausschließlich Sicherungen mit den unter “Technische
Daten” aufgeführten Spannungs- und Stromwerten.
Das Verwenden von Behelfssicherungen, insbesonders das Kurzschließen der
Sicherungshalter, ist unzulässig und kann die Zerstörung des Gerätes und
schwerwiegende Verletzungen des Bedienpersonals verursachen.
• Schrauben im Gehäuseunterteil lösen.
• Gehäuseoberteil vom Gehäuseunterteil vorsichtig abheben.
• Defekte Sicherung entnehmen.
• Neue Sicherung einsetzen.
• Gehäuseoberteil mit Gehäuseunterteil verschrauben.
Sicherung (mA) : F 200 mA 600 V Keramik 6.3x32 mm
Sicherung (A) : F 10 A 600 V Keramik 6.3x32 mm
PHDB00200203_format_rev2.indd 15 20.02.2017 16:01:49

Technische Daten
16
Technische Daten
Anzeige: 31/2stellig, LC-Anzeige
Anzeigeumfang: 1999 Digits
Polaritätsanzeige: automatisch
Batteriezustandsanzeige: Batteriesymbol erscheint (< 9 V)
Überspannungskategorie: CAT III 600 V
Verschmutzungsgrad: 2
Stromversorgung: 1 x 9 V, IEC 6LR61
Stromaufnahme: ca. 6,5 mA (typisch)
Maße: 150 x 80 x 45 mm inkl. Holster
Gewicht: ca. 250 g (inkl. Holster)
Umgebungsbedingungen:
Betriebstemperatur: 0...50°C (0...80% rel. Luftfeuchte)
Lagertemperatur: -10...60°C (0...80% rel.Luftfeuchte)
(mit entfernter Batterie)
Höhe über NN: bis zu 2000 m
Überlastschutz:
Sicherung (mA): F 200 mA 600V Keramik 6.3x32 mm
Sicherung (A): F 10 A 600 V Keramik 6.3x32 mm
Angaben beziehen sich auf 23°C ± 5°C bei <75% rel. Luftfeuchte
Temperaturkoeffizient: 0,15 x spezifizierte Genauigkeit pro 1°C
(<18°C und >28°C)
PHDB00200203_format_rev2.indd 16 20.02.2017 16:01:49

Technische Daten
17
DEUTSCH
Gleichspannung DC
Messbereich Auflösung Genauigkeit Überlastschutz
2 V
20 V
200 V
600 V
1 mV
10 mV
100 mV
1 V
± (0,8% v.M.+3 D) 600 Veff
Eingangsimpedanz: 10 MΩ
Wechselspannung AC (50...400 Hz)
Messbereich Auflösung Genauigkeit Überlastschutz
2 V
20 V
200 V
600 V
1 mV
10 mV
100 mV
1 V
± (1,5% v.M.+5 D) 600 Veff
Eingangsimpedanz: 10 MΩ
Batterie-Test
Messbereich Auflösung Genauigkeit Prüfstrom Überlastschutz
1,5 V
9 V 10 mV 10 mV
± (1,5%
v.M.+3 D)
30mA (±20%)
10mA (±20%) 250 Veff
Gleichstrom DC
Messbereich Auflösung Genauigkeit Bürdenspannung
200 mA
10,00 A* 0,1 mA 0,01 A ± (1,5% v.M.+5 D) ± (1,5% v.M.+5 D) 5 mV/mA 0,04 V/A
Überlastschutz:
Sicherung (mA): F 200 mA 600 V Keramik 6.3 x 32 mm
Sicherung (A): F 10 A 600 V Keramik 6.3 x 32 mm
*max. 5 min.
PHDB00200203_format_rev2.indd 17 20.02.2017 16:01:49

Technische Daten
18
Wechselstrom AC (50...400 Hz)
Messbereich Auflösung Genauigkeit Bürdenspannung
200 mA
10,00 A* 0,1 mA 0,01 A ± (1,5% v.M.+5 D) ± (1,5% v.M.+5 D) 5 mV/mA 0,04 V/A
Sicherung (mA) : F 200 mA 600 V Keramik 6.3 x 32 mm
Sicherung (A) : F 10 A 600 V Keramik 6.3 x 32 mm
* max. 5 min
Temperatur
Messbereich Genauigkeit Überlastschutz
-40...400°C ± (2% v.M. + 5 D) 250 Veff
Die Genauigkeit des Temperaturfühlers wird nicht berücksichtigt.
Widerstand
Messbereich Auflösung Genauigkeit Überlastschutz
2000 Ω
20 kΩ
200 kΩ
2 MΩ
1 Ω
10 Ω
100 Ω
1 kΩ
± (1,5% v.M.+3 D) 250 Veff
Prüfspannung: <3,2 V DC
Akustische Durchgangsprüfung
Signalton: < 1000 Ω (±50%)
Diodentest
Messbereich Auflösung Prüfspannung Überlastschutz
2000 mV 1 mV < 3,2 V DC 250 Veff
Signalton: < 1000 mV (±50%)
PHDB00200203_format_rev2.indd 18 20.02.2017 16:01:49

Garantie
19
DEUTSCH
24 Monate Garantie
EDE-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten in der
täglichen Praxis dennoch Fehler in der Funktion auftreten, so gewähren wir
eine Garantie von 24 Monaten (nur gültig mit Rechnung). Fabrikations- oder
Materialfehler werden von uns kostenlos beseitigt, sofern bei dem Gerät ohne
Fremdeinwirkung Funktionsfehler auftreten und das Gerät ungeöffnet, d.h.
mit unbeschädigtem Garantieaufkleber an uns zurückgesandt wird Beschä-
digungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch
ausgeschlossen.
Wenn nach Ablauf der Garantiezeit Funktionsfehler auftreten, wird unser
Werksservice Ihr Gerät unverzüglich wieder instandsetzen.
Änderungen vorbehalten.
PHDB00200203_format_rev2.indd 19 20.02.2017 16:01:49

20
PHDB00200203_format_rev2.indd 20 20.02.2017 16:01:50
