Forte HVKS721 User manual

Assembling instruction / Montageanleitung / Notice de montage
/Montaje de instrucción / Instrukcja montażu / Сборка инструкция
/Montáž instrukce / Montáž inštrukcie / Szerelési utasítás
/Сглобяване инструкция / Kurulum Talimatları / Montagem de
instrução / Sestavljanje navodila / Montage instructie / Склапање
инструкцију / Asamblarea de instrucțiuni / Sastavljanje upute /
Montering instruktion / Istruzioni di montaggio / Збірка інструкція /
Montāžas instrukcija / Montavimo instrukcija / Paigaldusjuhend /
Kokoamisohjeisiin

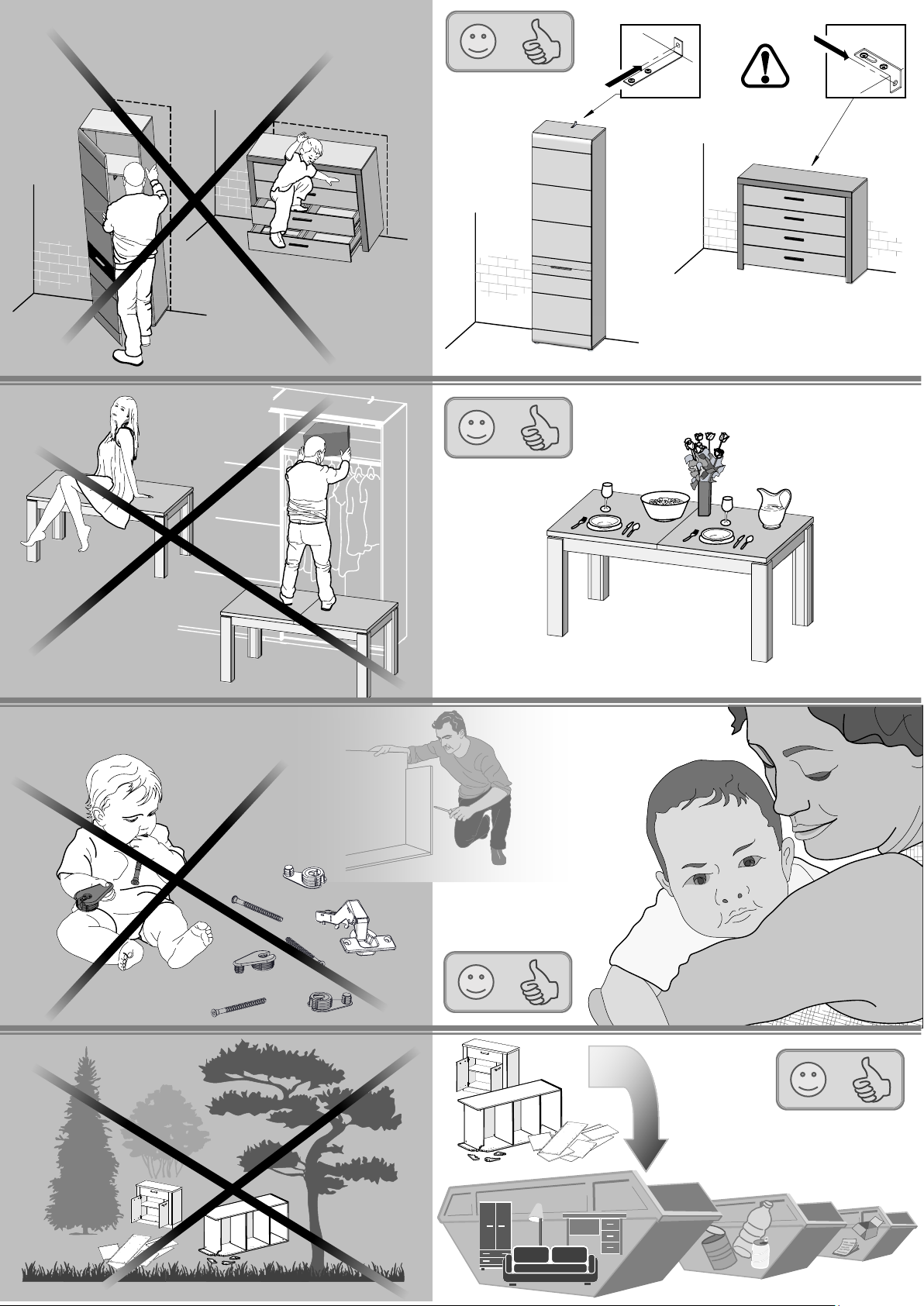

EN.Follow the manufacturer’s assembly instructions, otherwise danger may occur. DE.Die Montage ist nach der vom Hersteller ausgearbeiteten Anleitung durchzuführen –
andernfalls können Gefahren auftreten. FR.L'installation doit être effectuée conformément aux instructions établies par le fabricant – sinon il peut y avoir un danger. ES.El
montaje debe realizarse de acuerdocon las instrucciones delfabricante. De lo contrario, puede existir un peligro. PL.Montażu należy dokonać zgodnie z instrukcją opracowaną
przez producenta –w przeciwnym wypadku może wystąpić niebezpieczeństwo. RU.Монтаж следует выполнять согласно инструкции, разработанной производителем.
Несоблюдение этого правила может привести к опасности. CZ.Montáž proveďte podle pokynů výrobce, jinak může hrozit vznik nebezpečí. SK.Montáž by mala byť vykonaná
v súlade s návodom, ktorý vypracoval výrobca - v opačnom prípade môže dôjsť k nebezpečenstvu. HU.A telepítést a gyártó használati útmutatója alapján hajtsa végre -
ellenkező esetben veszélyes helyzet alakulhat ki. BG.Монтажът трябва да се извърши в съответствие с инструкциите на производителя – в противен случай може да
възникне опасна ситуация. TR.Kurulum üreticinin talimatlarına uygun şekilde gerçekleştirilmelidir, aksi takdirde hasar oluşabilir. PT.A montagemdeve ser realizada deacordo
com as instruções do fabricante. Caso contrário, poderá haver perigo. SL.Montažo je treba izvesti v skladu z navodili proizvajalca − v nasprotnem primeru lahko pride do
nevarnosti. NL.Voer montage uit volgens de instructies van de fabrikant, anders kunnen er gevaarlijke situaties ontstaan. SRB.Монтажу изводити у складу с упутством које
је припремио произвођач – у супротном постоји ризик од опасности. RO.Instalarea trebuie efectuată conform instrucțiunilor producătorului - în caz contrar pot apărea
pericole. HR.Montažu izvodite u skladu s uputama koje je pripremio proizvođač – u suprotnom postoji rizik od opasnosti. SV.Följ tillverkarens monteringsanvisningar – annars
kan farorisker uppstå. IT.Eseguire il montaggio nel rispetto delle istruzioni elaborate dal fabbricante - in caso contrario possono verificarsi situazioni di pericolo UA.Монтаж слід
здійснювати згідно зінструкцією, розробленою виробником - віншому випадку може виникнути небезпека. LV.Uzstādīšana jāveic saskaņā ar ražotāja instrukcijām, jo
pretējā gadījumā var rasties apdraudējums. LT.Eseguire il montaggio nel rispetto delle istruzioni elaborate dal fabbricante - in caso contrario possono verificarsi situazioni di
pericolo ET.Ohtude vältimiseks tuleb paigaldamisel jälgida tootja juhiseid. FI.Asennus on suoritettava valmistajan laatiman ohjeen mukaisesti - ohjeen noudattamatta jättäminen
voi aiheuttaa vaaratilanteen.
4
3
2
+
_
5
10
2000
545
1061
120 MIN
2021-06-21
HVKS721
HOYVIK
1/26

`
`
`
`
`
`
`
`
2/26

???
3/26

4/26

329891
021948
143144
329891
143143
535820
535819
535821
535821
535821
633052
633051
633053
633050
633051
633049
535821
535819
535820535821
535821
535531
329892
HOYVIK
Typ • Type • Tip • Típus • Tipo • Тип
Nr. • No. • N° • Номер • Č • Sz
Service • Assistenza • Dienstverlening • Serwis Servis • Szerviz • Сервисная служба
Name • Nom • Nome • Naam • Nazwa • Jméno
• Názov • Név • Denumire • İsim • Название
5/26

CODE DIMENSIONS
Coli-0001 Coli-0002 Coli-0003
021948 1868x996x2 1
143143 1839x523x15 1
143144 1839x523x15 1
329891 997x523.5x15 2
329892 967x523x22 1
535531 125x60x32 1
535819 1995x60x32 2
535820 1995x60x32 2
535821 425x60x32 6
633049 1030x494x15 1
633050 644x494x15 1
633051 494x189x15 2
633052 1030x494x15 1
633053 644x494x15 1
6/26

22x
S70969
Ø8x28
40x
S70938
Ø8x60
4x
S30211
8x
S31326
L - 68
4x
S30205
Ø15x16
16x
S36186
Ø15x12
34x
S34701
Ø4x14
4x
SF30367
Ø3,5x20
4x
S31298-14
Ø4x14
48x
S31411
Ø2,5x22
16x
S30107
Ø6,3x30
8x
S32080
Ø6,4x50
4x
S30124
M4x25
5x
S34702
4x
S39054
2x
S32892
1x
S30066
1x
S20553
1x
S30577
8x
S38756
2x
S37302
2x
S33396
2x
S36628
Ø10x50,
Ø5x60
1x
S39225
L - 960
4x
S38751
4x
S38757
7/26

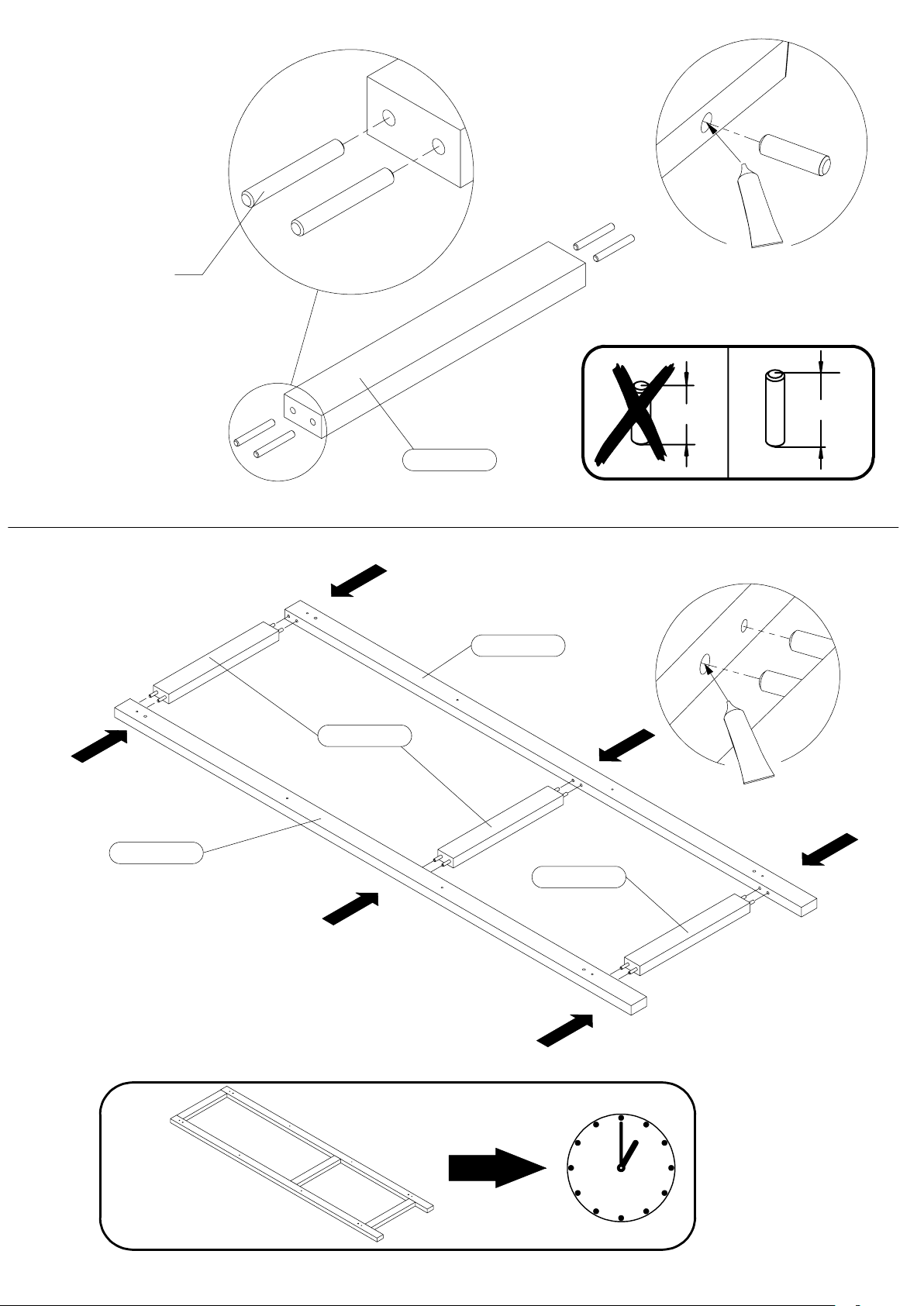

28 60
S20553
535821
S70938
4x
!
60min
535820
535819
535821
535821
S20553
1
2
x4
x6
x2
8/26

143144
60
28
S70969
4x
S38756
4x
S33396
1x
S34701
1x
S30211
2x
3
9/26

143143
S33396
1x
S34701
1x
60
28
S70969
4x
S38756
4x
S30211
2x
4
10/26

329892
16
60
28
S70969
4x
S30205
4x
70
37
143144
143143329892
5
6
x4
11/26

329891
329891
535820
535819
S30066
S32080
8x
S70969
4x
28 60
S34702
2x
7
8
x2
12/26

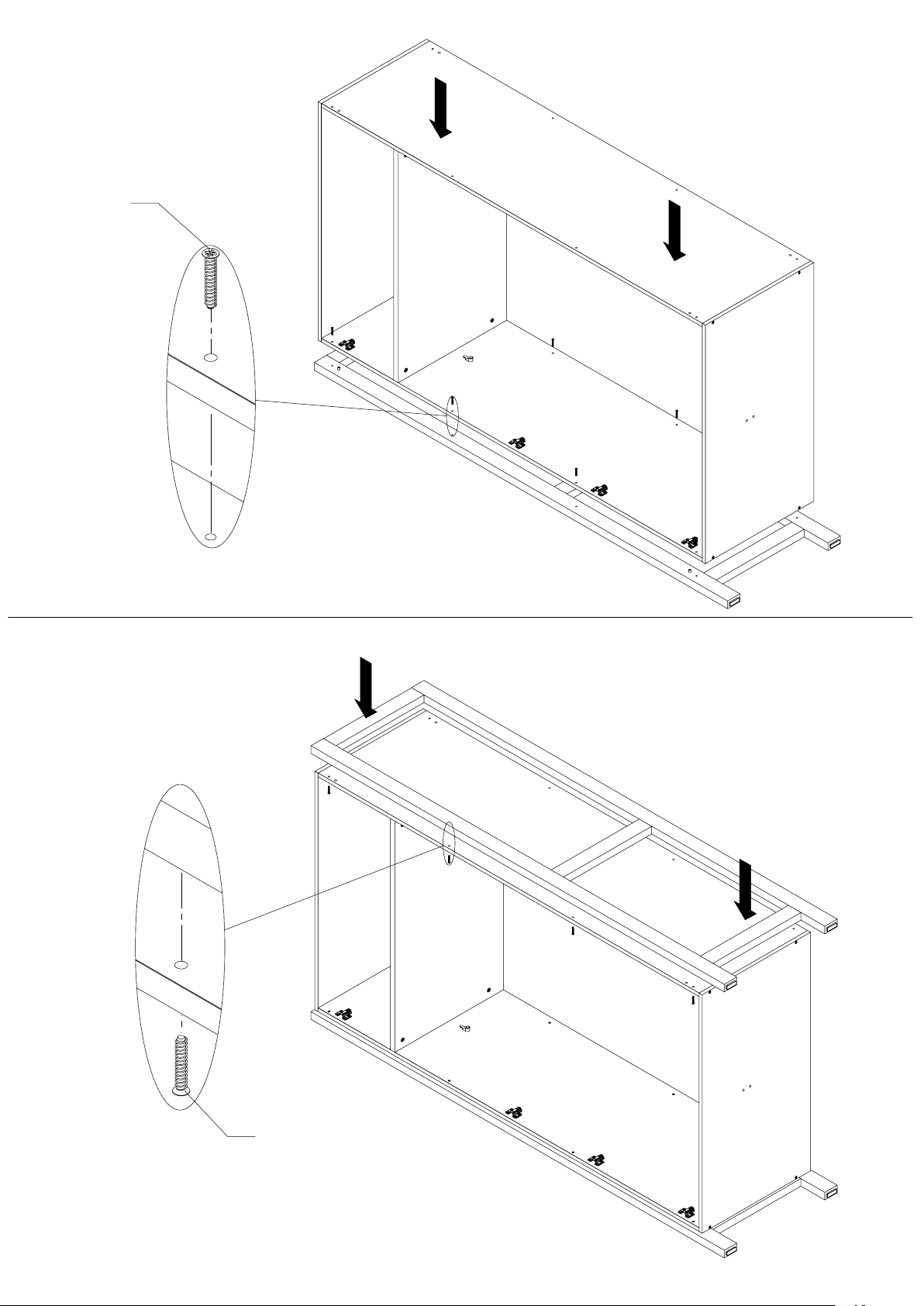

S30107
8x
S30107
8x
9
10
13/26

535531
S34702
1x
S70969
2x
28 60
S20553
535531
11
12
S20553
14/26

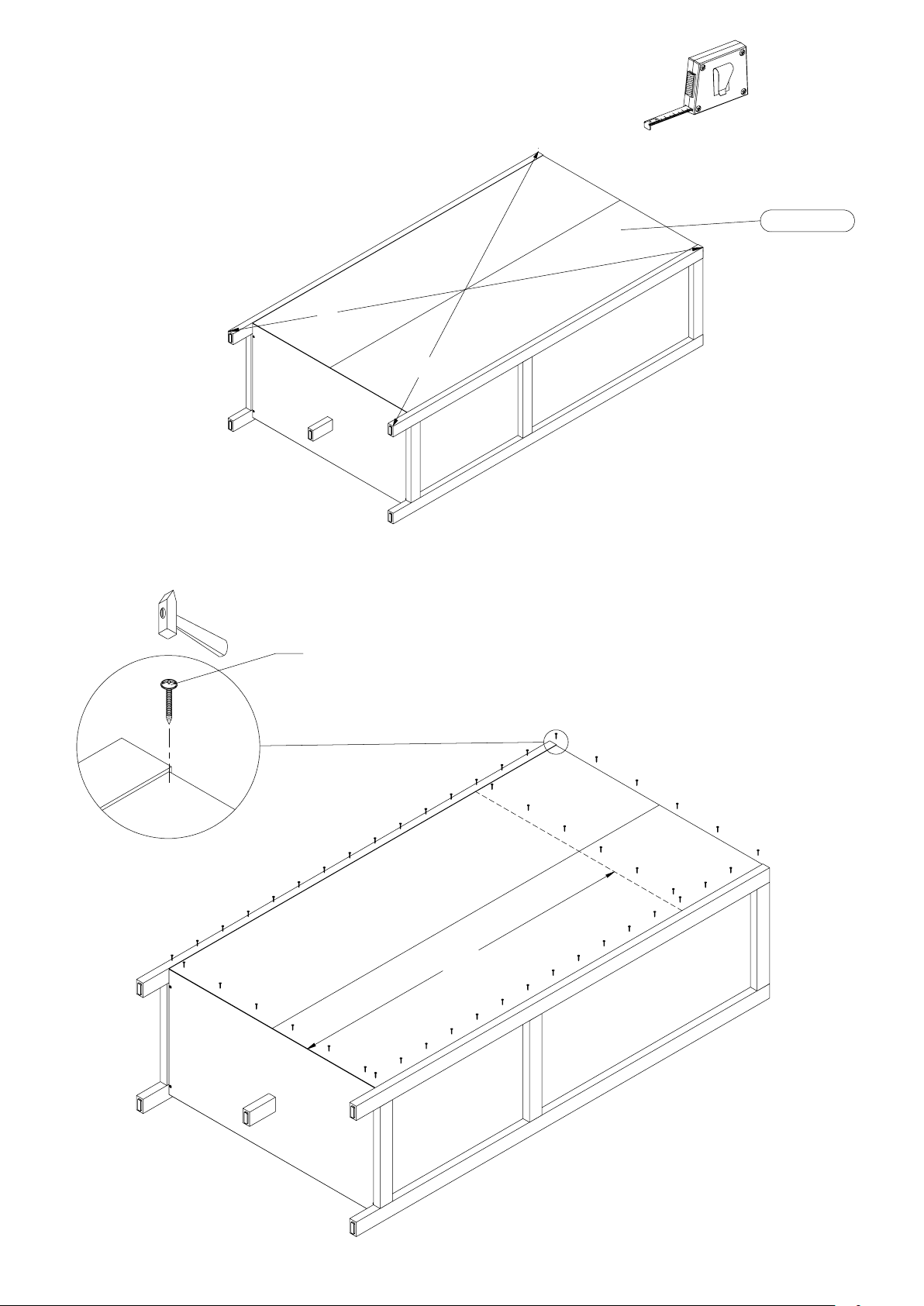

b
a
a = b
4
3
2
021948
1495
S31411
48x
13
15/26

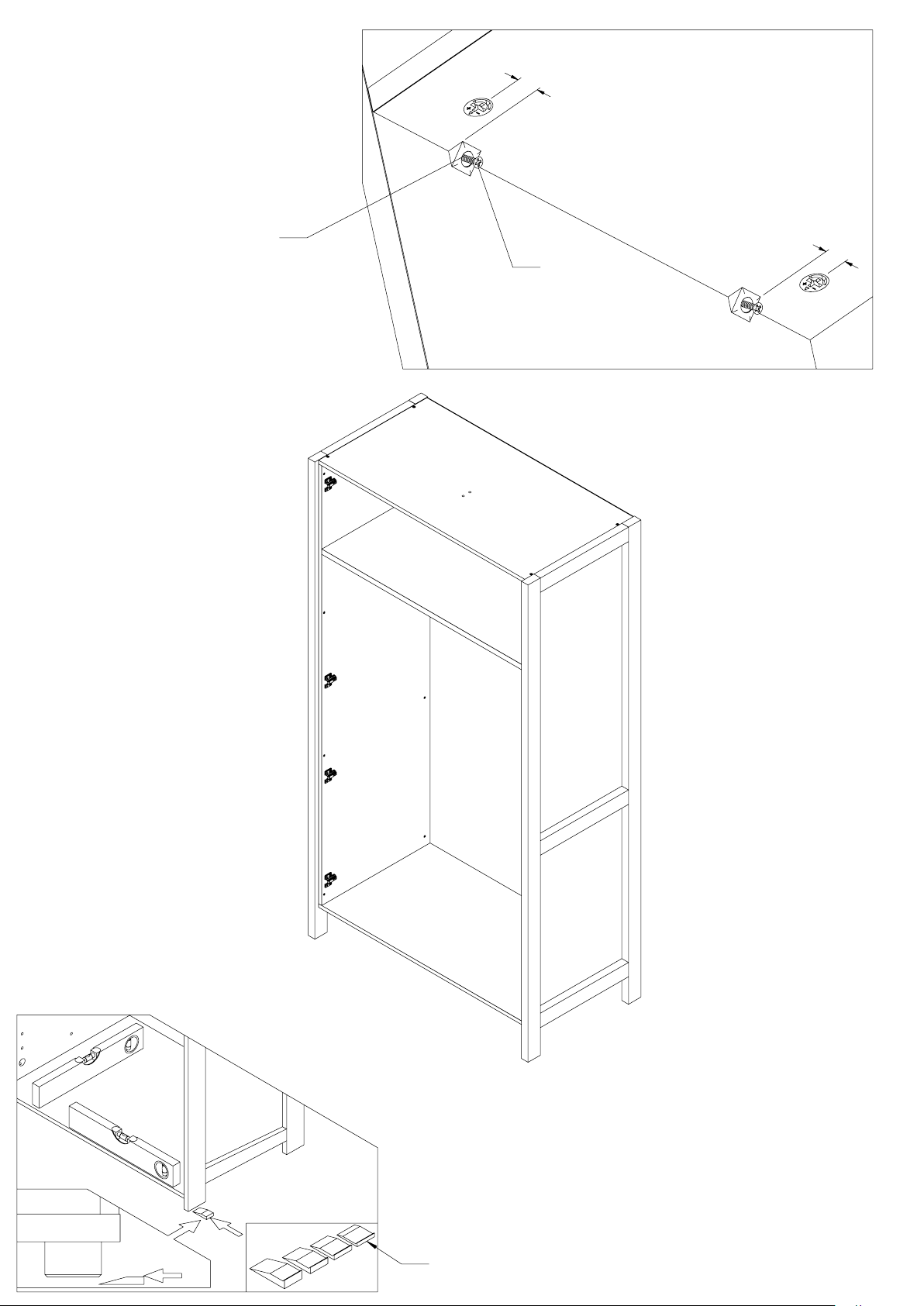

15
15
S30577
S39054
4x
SF30367
4x
14
16/26

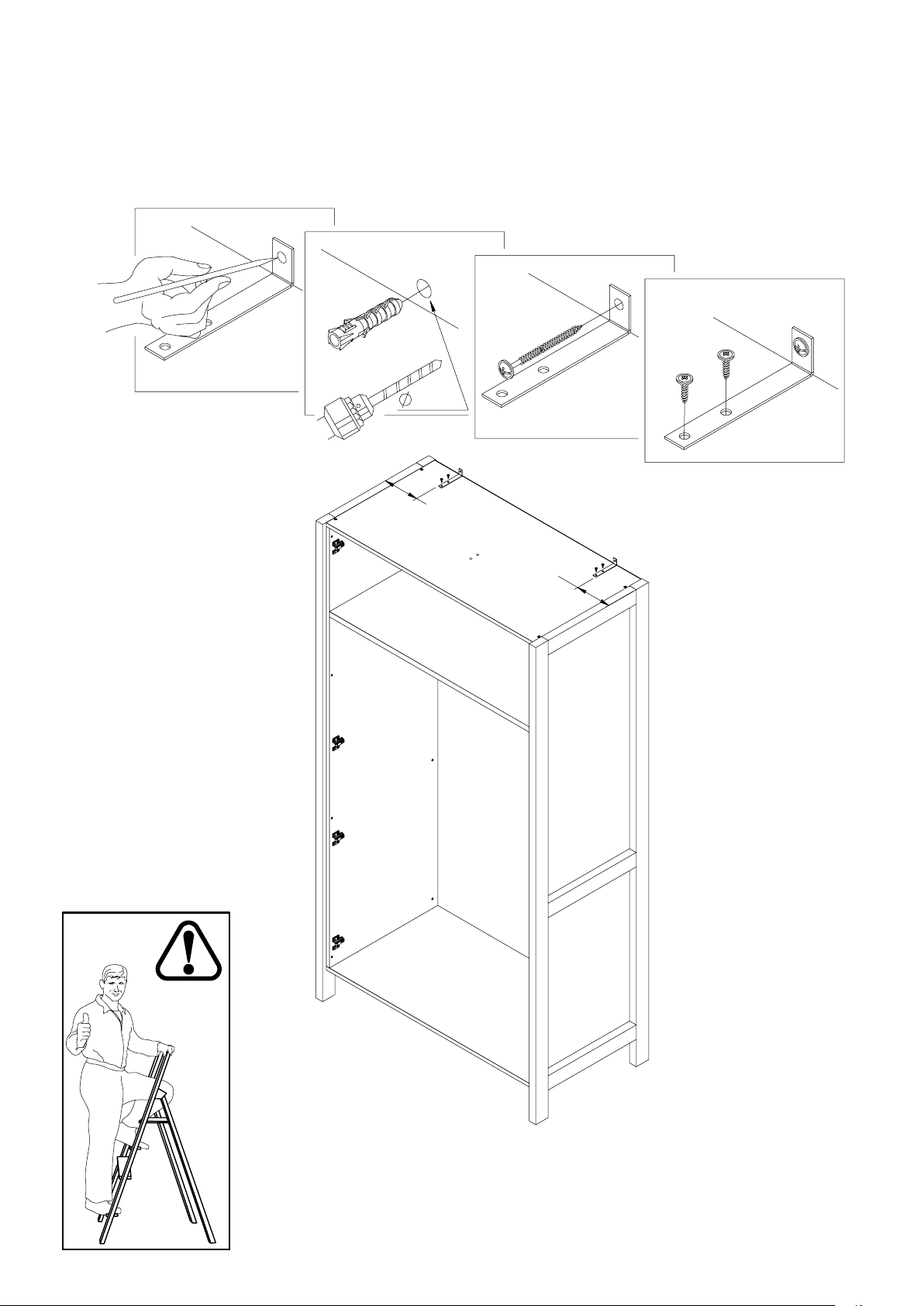

Before suspending or fixing furniture to the
wall (in order to prevent falling over), check
the type and strength of the wall. Select wall plugs
and screws appropriate for the given type of the wall.
In the case of doubts, contact a specialist. The
installation must be performed by a competent
person. WARNING!!! If the rawlplugs with screws
are attached to the product, then they are
intended only for walls made of solid and
homogeneous materials.
Bevor Sie ein Möbelstück an einer Wand
aufhängen oder befestigen (um es gegen
Umkippen zu sichern), prüfen Sie Art und
Tragfähigkeit der Wand. Wählen Sie die für die Wand
geeigneten Dübel und Schrauben. Im Zweifelsfall
kontaktieren Sie bitte einen Fachmann. Die Montage
muss durch eine sachkundige Person ausgeführt
werden. ACHTUNG!!! Wenn der Ware Dübel und
Schrauben beiliegen, sind sie ausschließlich zur
Anwendung an Wänden aus massiven und
einheitlichen Materialien bestimmt.
Avant de suspendre lemeuble oude le fixer
au mur (dans le but d’éviter un
renversement), vérifiez au préalable le type et la
résistance du mur. Utilisez les chevilles et les vis
adaptées au type de mur. En cas de doute, veuillez
contacter un spécialiste. Le montage doit être réalisé
par une personne compétente. ATTENTION!!! Si
l’ensemble contient des chevilles avec des vis,
elles sont adaptées uniquement pour les murs
constitués de matériaux pleins et homogènes.
Antes de colgar o fijar el mueble en el muro
(a fin de proteger contra el vuelco del
mueble), compruebe de antemano la naturaleza y la
resistencia de la pared. Seleccione tacos y tornillos
adecuados para el tipo de la pared. En caso de duda,
consulte a un especialista, debiendo efectuar este
montaje una persona competente. ATENCIÓN!!!
En caso el producto esté acompañado de tacos y
tornillos, éstos se destinan solamente a los
muros hechos con materiales sólidos y
homogéneos.
Przed zawieszeniem mebla, lub
przymocowaniem go do ściany (w celu
zabezpieczenia przed przewróceniem), sprawdź
wcześniej rodzaj i wytrzymałość ściany. Dobierz
odpowiednie kołki i wkręty do rodzaju ściany. W
przypadku wątpliwości skontaktuj się ze specjalistą.
Montaż musi zostać wykonany przez osobę
kompetentną. UWAGA!!! Jeżeli do wyrobu są
dołączone kołki rozporowe z wkrętami, to są one
przeznaczone tylko i wyłącznie do ścian
wykonanych z litych i jednorodnych materiałów.
Перед подвешиванием мебели или ее
креплением к стене (для защиты от
падений) проверьте предварительно тип и
прочность стены. Подберите соответствующие
типу стены дюбели и шурупы. При возникновении
сомнений свяжитесь со специалистом. Монтаж
должен проводиться компетентным лицом.
ВНИМАНИЕ!!! Если к изделию прилагаются
распорные дюбеля с шурупами, они
предназначены исключительно для стен из
литых и однородных материалов.
Před zavěšením nábytku nebo jeho
připevněním ke zdi (za účelem zajištění před
převrácením) dříve zkontrolujte druh a odolnost
stěny. Vyberte k druhu stěny vhodné hmoždinky a
šrouby. V případě pochybností kontaktujte
specialistu. Montáž musí být provedena kompetentní
osobou. POZOR!!! Pokud jsou k výrobku
přiloženy hmoždinky se šrouby, jsou určeny jen a
výhradně do stěn zhotovených z masivních a
homogenních materiálů.
Pred zavesením nábytku alebo jeho
pripevnením na stenu (za účelom zaistenia
pred prevrátením) predtým skontrolujte druh
a odolnosť steny. Vyberte k druhu steny vhodné
hmoždinky a skrutky. V prípade pochybností
kontaktujte špecialistu. Montáž musí byť vykonaná
kompetentnou osobou. POZOR!!! Pokiaľ sú k
výrobku priložené hmoždinky so skrutkami, sú
určené len a výhradne do stien zhotovených z
masívnych a homogénnych materiálov.
A bútor felfüggesztése illetve falhoz való
rögzítése (megakadályozván ezzel
eldőlésének lehetőségét) előtt ellenőrizze a fal fajtáját
és szilárdságát. Megfelelő, a falhoz illő tipliket és
csavarokat használjon. Ha kétsége támadna,
konzultáljon szakemberrel. A felszerelést
csakis egy hozzáértő szakember végezheti el.
FIGYELEM!!! Ha a termékhez tipliket és
csavarokat mellékeltünk, akkor ezeket csakis
tömör és homogén anyagból készült falakhoz
szabad használni.
Преди да закачите мебела, или преди да
го прикрепите към стената (за да се
предотврати падането), проверете
предварително вида и силата на стената.
Използвайте дюбели и винтове подходящи за
вида на стената. В случай на съмнение,
консултирайте се със специалист. Монтажът
трябва да бъде извършен от компетентно лице.
ВНИМАНИЕ!!! Ако с продукта са доставени
дюбели и винтове, те са предназначени
единствено за стени, изработени от твърди и
еднородни материали.
Mobilyayı duvara asmadan veya montaj
etmeden önce (devrilmesini önlemek için)
duvarın türünü ve dayanaklığını kontrol edin. Duvara
uygun dübelleri ve vidaları seçin. Emin olamamanız
durumunda bir uzman ile irtibata geçin. Kurulum
yetkili bir kişi tarafından yapılmalıdır. DİKKAT!!! Bir
ürün ile birlikte vidalar ve dübeller verilirse,
bunlar sadece katı ve homojen malzemelerden
yapılmış duvarlara uygundur.
Antes de pendurar ou fixar o móvel na
parede (a fim de proteger contra a sua
queda), verifique com antecedência a sua natureza e
resistência. Selecione buchas e parafusos
adequados para o tipo da parede. Em caso de
dúvida, consulte um especialista. A montagem deve
ser efetuado por uma pessoa competente.
ATENÇÃO !!! Se o produto for acompanhado de
buchas e parafusos, estes destinam-se só às
paredes feitas com materiais sólidos e
homogéneos.
Pred montažo pohištva na steno ali
pritrditve le-tega k steni (v cilju preprečitve,
da se ne prevrne) prej preverite vrsto in močnost
stene. Izberite vložke in vijake, ki odgovarjajo vrsti
stene. V primeru dvomov se posvetujte s
specialistom. Montažo sme opraviti izključno
ustrezno kvalificirana oseba. POZOR!!! Če so k
izdelku priloženi razporni vložki z vijaki, so le-ti
namenjeni samo in izključno za montažo na stene,
izdelane iz masivnih in homogenih materialov.
Voordat u het meubel ophangt of bevestigt
tegen de muur (om het te beschermen tegen
omvallen) dient u het type en de duurzaamheid van
deze muur na te kijken. Maak gebruik van pluggen
en schroeven die geschikt zijn voor het type muur.
Neem in geval van twijfels contact op met een
specialist. De assemblage dient teworden uitgevoerd
door iemand met kennis van zaken. OPGELET!!!
Indien u kunt kiezen uit bijgevoegde pluggen met
schroeven, dan zijn deze uitsluitend bestemd
voor muren van massieve, homogene materialen.
Pre vešanja nameštaja, ili pričvršćivanja ga
do zida (radi osiguranja od prevrtanja), treba
unapred proveriti vrstu i izdržljivost zida. Treba birati
odgovarajuće eksere i vijke prema određenoj vrsti zida.
U slučaju sumnje kontaktirati se sa stručnjakom.
Montažu mora izvršiti kompetentno lico. NAPOMENA!!!
Ukoliko uz proizvod priloženi su rastezni ekseri sa
vijcima, to su oni namenjeni samo i isključivo za
zidove izrađene iz čvrstih i jednorodnih materijala.
Înainte de suspendarea unei piese de mobilier
sau atașarea acestuia la perete (pentru a
preveni bascularea), verificați în prealabil tipul şi gradul
de rezistenţă a peretelui. Montați diblurile și șuruburile
adecvate pentru tipul de perete. În caz de îndoiali,
consultați un specialist. Instalarea trebuie să fie efectuată
de către o persoană competentă. ATENŢIE!!! Dacă un
produs este livrat împreună cu dibluri cu șuruburi,
înseamnă că este proiectat sunt proiectate exclusiv
pentru pereți realizați din materiale solide și
omogene.
Prije kačenja nameštaja ili montaže na zidu (u
cilju zaštite od prevtranja), provjerite vrstu zida
i njegovu otpornost. Izaberite odgovarajuće šarafove i
uvijače za određenu vrstu zida. U slučaju nejasnoća,
kontaktirajte stručnjaka. Montažu treba vršiti stručno lice.
PAŽNJA !!! Ako uz proizvod su uključeni šarafovi,
znači to da su oni namjenjeni samo za zidove
napravljene od jedne vrste materijala.
Innan möbeln hängs upp eller förankras i
väggen (så att den inte välter), kontrollera först
hur väggen är uppbyggd och hur mycket den kan
belastas. Välj sedan lämplig väggplugg och skruv. Om du
är osäker ta kontakt med en specialist. Montage måste
utföras av kompetent person. OBS!!! Om produkten
levereras med väggplugg och skruv är de avsedda
endast till väggar av kompakt homogent material.
Prima di appendere i mobili,oppure attaccarli
al muro (per proteggerli da ribaltamenti),
verifica prima la tipologia e resistenza del muro. Scegli i
tasselli e viti piu adatti per il tipo di muro. In caso di dubbi
contattare uno specialista. Il montaggio deve essere fatto
da una persona competente. ATTENZIONE!!!Se viti e
tasselli sonoinclusi nell`offerta, essi sono utilizzabili
solamente per i muri fatti di un certo tipo di materiale.
Перед підвішуванням меблів або їх
кріпленням до стіни (з метою захисту від
падінь) перевірте попередньо тип та міцність стіни.
Підберіть відповідні типу стіни дюбелі та шурупи. При
наявності сумнівів зв’яжіться зі спеціалістом. Монтаж
повинен проводитися компетентною особою.
УВАГА!!! Якщо до виробу додаються розпірні
дюбелі з шурупами, вони призначаються
виключно для стін з литих та однорідних
матеріалів.
Norint pakabinti baldus (arba pritvirtinti prie
sienos), reikia patikrinti sienos kokybę ir
stiprumą. Reikia pasirinkti varžtus tinkamus sienos tipui.
Kilus klausimams raginame kreiptis į specialistus.
Montavimą turi atlikti kompetentingas asmuo.
DĖMESIO!!! Varžtai pateikti su baldais yra skirti tik
vientisų medžiagų pastatytams sienams.
Pirms pakarat, piestiprināt mēbeli pie sienas (lai
to aizsargātu pret apgāšanos), pārbaudiet
sienas veidu un nestspēju. Izvēlieties sienas
veidam atbilstošus dībeļus un skrūves. Šaubu gadījumā
sazinieties ar speciālistu. Montāža jāveic kvalificētai
personai. UZMANĪBU!!! Ja izstrādājumam ir
pievienoti dībeļi ar skrūvēm, tie ir paredzēti tikai un
vienīgi sienām, kas izgatavotas no cietiem un
viendabīgiem materiāliem.
Enne mööbli riputamist või kinnitamist seinale
(ümbermineku tõkestamiseks), tuleks enne
uurida seina olemust ja tugevust. Paigaldada tüüblid ja
kruvid vastavalt seinale. Kahtluse korral konsulteeruda
spetsialistiga. Paigaldus tuleb teostada pädeva isiku
poolt. TÄHELEPANU!!! Kui toodega on kaasas tüüblid
kruvidega on need mõeldud ainult tahkete ja
homogeensest materjalidest valmistatud seintele.
Seinien kantavuus ja tyyppi on aina
tarkistettava ennen kuin kalusteita aletaan
kiinnittää tai ripustaa seinään kaatumisen
estämiseksi. Valitse kiinnitysruuvit ja tulpat seinätyypin
mukaan. Epäselvissä tapauksissa ota yhteys
asiantuntijaan. Asennuksen saa suorittaa vain pätevä
ammattilainen.VAROITUS!!! Tuotteen mukana tulevat
ruuvit ja tulpat ovat tarkoitettu vain kiinteisiin
seiniin käytettäviksi.
-EN-
-SK-
-DE-
-FR-
-ES-
-PL-
-RU-
-CZ-
-HU-
-BG-
-TR-
- PT-
-LV-
-SLO-
-NL-
-FI-
-SRB-
-RO-
-HR-
- SV -
- IT -
-UKR-
-LT-
-EST-
17/26

EN - To prevent the piece of furniture from falling over, please attach it permanently to the wall. / DE - Um ein Umkippen des Möbelstücks zu verhindern, muss es fix an der Wand
befestigt werden. / FR - Pour éviter le basculement des meubles, fixer au mur de façon permanente. / ES - Para evitar que se vuelquen los muebles, fíjelos permanentemente a la
pared. / PL - Aby zapobiec przewróceniu się mebla, należy na stałe przymocować go do ściany. / RU - Для предотвращения опрокидывания мебели ее надо прикрепить к
стене. / CZ - Chcete-li zabránit převrácení nábytku, je potřeba ho trvalo připevniť ke stěně. / SK - Ak chcete zabrániť prevráteniu nábytku, je potrebné ho trvalo pripevniť ku stene.
HU - A bútorok felborulásának megelőzése érdekében tartósan rögzítse a falhoz. / BG - За да се предотврати преобръщане на мебелите е необходимо да се прикрепят към
стената. / TR - Mobilyanin devrilmemesi için, kalici olarak duvara aparatlariyla monte edilmesi tavsiye edilir. / P - Para evitar tombamento móveis permanentemente anexá-lo a
parede. / SLO - Da bi preprečili prevračanje pohištva za trajno pritrditev na steno. / NL - Om kantelen te voorkomen over meubels permanent te bevestigen aan de muur. / SRB - Да
бисте спречили превртања намештаја трајно причвршћивање на зид. / RO - Pentru a preveni desprinderea pieselor de mobilier, va rugam sa le fixati corespunzator pe perete.
HR - Da biste spriječili prevrtanja namještaja trajno ga pričvrstiti na zid. / S - För att förhindra att välta möbler att permanent fästa den pa väggen. / I - Per evitare che si rovesci
sopra i mobili in modo permanente attaccarlo al muro. / UKR - Для запобігання перекидання меблів потрібно прикріпити їх до стіни. / LT - Kad baldas neapvirstu reikia
pritvirtinti jį prie sienos. / LV - Lai novērstu mēbeļu apgāšanos, tai pastāvīgi jābūt piestiprinātai pie sienas. / EST - Toote ümberkukkumise vältimiseks kinnitage see seina külge.
150
150
10
mm
S31298
S32892
S36628
S36628
15
18/26

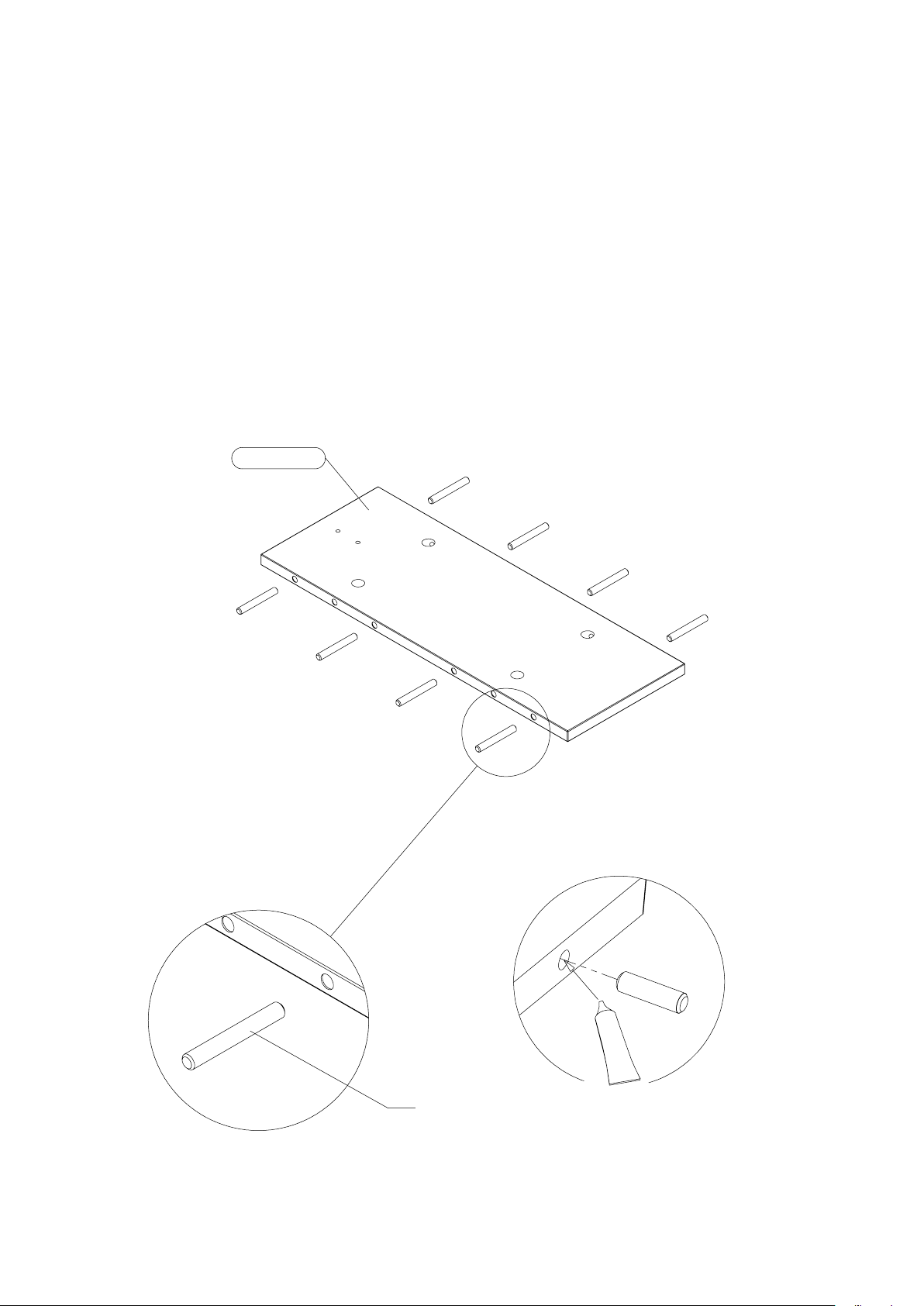

633051
S70938
8x
S20553
x8
16
x2
19/26

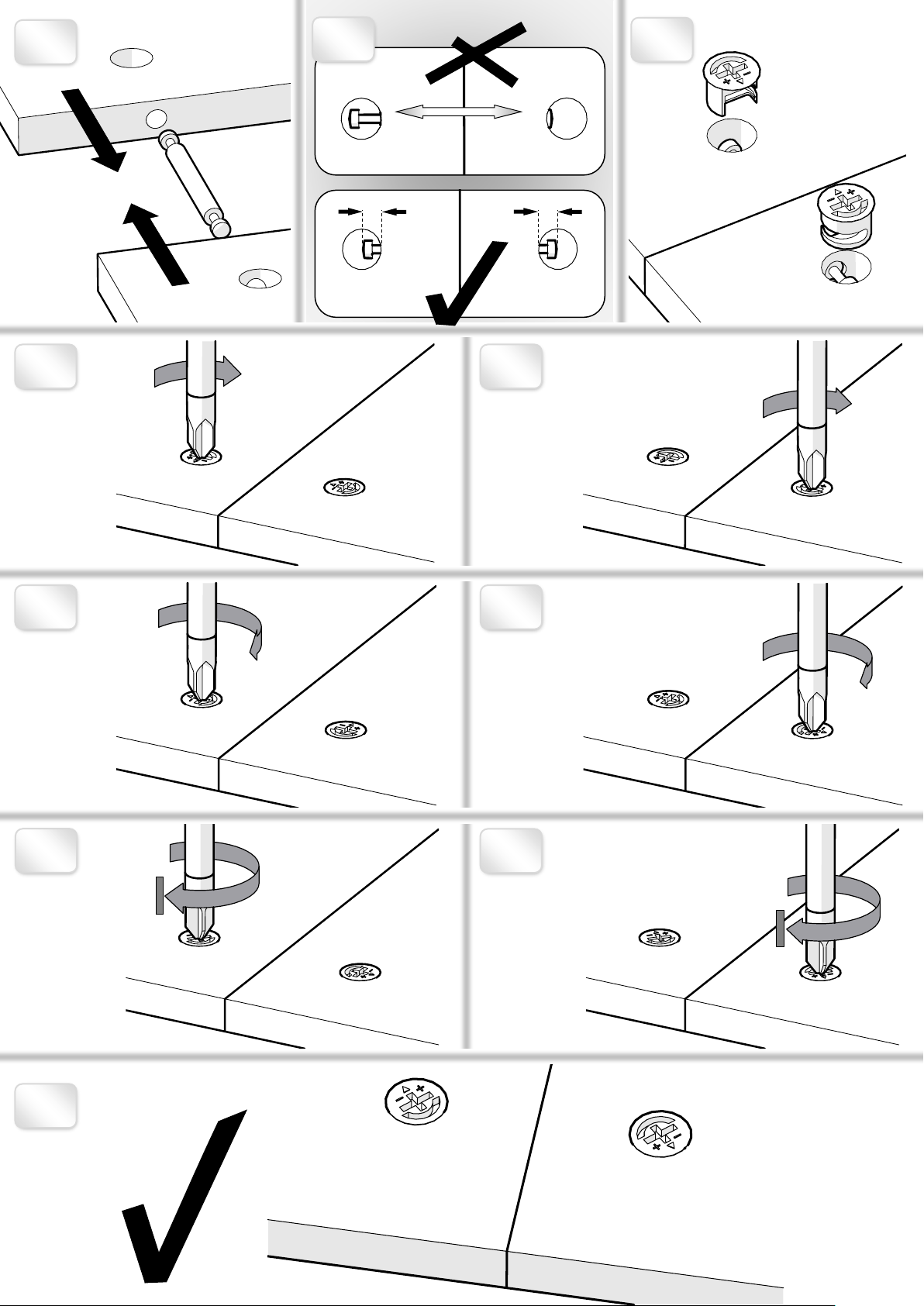

I
III
IV
V
VI
VII
VIII
IX
X
90º
90º
90º
90º
II
x
x
20/26
