Forte SQNK233-C804 User manual

Assembling instruction / Montageanleitung / Notice de montage
/Montaje de instrucción / Instrukcja montażu / Сборка инструкция
/Montáž instrukce / Montáž inštrukcie / Szerelési utasítás
/Сглобяване инструкция / Kurulum Talimatları / Montagem de
instrução / Sestavljanje navodila / Montage instructie / Склапање
инструкцију / Asamblarea de instrucțiuni / Sastavljanje upute /
Montering instruktion / Istruzioni di montaggio / Збірка інструкція /
Montāžas instrukcija / Montavimo instrukcija / Paigaldusjuhend /
Kokoamisohjeisiin
EN.Follow the manufacturer’s assembly instructions, otherwise danger may occur. DE.Die Montage ist nach der vom Hersteller ausgearbeiteten Anleitung durchzuführen –
andernfalls können Gefahren auftreten. FR.L'installation doit être effectuée conformément aux instructions établies par le fabricant – sinon il peut y avoir un danger. ES.El
montaje debe realizarse de acuerdocon las instrucciones delfabricante. De lo contrario, puede existir un peligro. PL.Montażu należy dokonać zgodnie z instrukcją opracowaną
przez producenta –w przeciwnym wypadku może wystąpić niebezpieczeństwo. RU.Монтаж следует выполнять согласно инструкции, разработанной производителем.
Несоблюдение этого правила может привести к опасности. CZ.Montáž proveďte podle pokynů výrobce, jinak může hrozit vznik nebezpečí. SK.Montáž by mala byť vykonaná
v súlade s návodom, ktorý vypracoval výrobca - v opačnom prípade môže dôjsť k nebezpečenstvu. HU.A telepítést a gyártó használati útmutatója alapján hajtsa végre -
ellenkező esetben veszélyes helyzet alakulhat ki. BG.Монтажът трябва да се извърши в съответствие с инструкциите на производителя – в противен случай може да
възникне опасна ситуация. TR.Kurulum üreticinin talimatlarına uygun şekilde gerçekleştirilmelidir, aksi takdirde hasar oluşabilir. PT.A montagemdeve ser realizada deacordo
com as instruções do fabricante. Caso contrário, poderá haver perigo. SL.Montažo je treba izvesti v skladu z navodili proizvajalca − v nasprotnem primeru lahko pride do
nevarnosti. NL.Voer montage uit volgens de instructies van de fabrikant, anders kunnen er gevaarlijke situaties ontstaan. SRB.Монтажу изводити у складу с упутством које
је припремио произвођач – у супротном постоји ризик од опасности. RO.Instalarea trebuie efectuată conform instrucțiunilor producătorului - în caz contrar pot apărea
pericole. HR.Montažu izvodite u skladu s uputama koje je pripremio proizvođač – u suprotnom postoji rizik od opasnosti. SV.Följ tillverkarens monteringsanvisningar – annars
kan farorisker uppstå. IT.Eseguire il montaggio nel rispetto delle istruzioni elaborate dal fabbricante - in caso contrario possono verificarsi situazioni di pericolo UA.Монтаж слід
здійснювати згідно зінструкцією, розробленою виробником - віншому випадку може виникнути небезпека. LV.Uzstādīšana jāveic saskaņā ar ražotāja instrukcijām, jo
pretējā gadījumā var rasties apdraudējums. LT.Eseguire il montaggio nel rispetto delle istruzioni elaborate dal fabbricante - in caso contrario possono verificarsi situazioni di
pericolo ET.Ohtude vältimiseks tuleb paigaldamisel jälgida tootja juhiseid. FI.Asennus on suoritettava valmistajan laatiman ohjeen mukaisesti - ohjeen noudattamatta jättäminen
voi aiheuttaa vaaratilanteen.
4
3
2
+
_
5
1139
296
773
max
20 kg
90 MIN
10
SQNK233-C804
SANNE
2020-03-25
www.forte-
service.eu/BŁĄD!:Numer_IM
1/23

???
2/23

3/23

Typ • Type • Tip • Típus • Tipo • Тип
Nr. • No. • N° • Номер • Č • Sz
Service • Assistenza • Dienstverlening • Serwis Servis • Szerviz • Сервисная служба
Name • Nom • Nome • Naam • Nazwa • Jméno
• Názov • Név • Denumire • İsim • Название
31434 00820
00821
00820
12477
31436
12485
31436
12485
12478
31433
8682
90193
632056
8682
90193
72352
632056
632056
632056
632056
CODE DIMENSIONS
Colli -
0001
00820 729x374x2
2
00821 729x368x2
1
12477 746x295x15
1
12478 746x295x15
1
12485 708x264x15
2
31433 1107x280x15
1
31434 1139x296x22
1
31436 362x263.5x15
2
632056 365x349x15
5
72352 365x173x15
2
8682 845x140x12
2
90193 332x249x2.5
2
4/23

8x
S70969
Ø8x28
24x
S30211
24x
S30212
Ø15x12
4x
S31298
Ø4x15
20x
S31411
Ø2,5x22
16x
S30174
Ø4x27
8x
S30115
Ø6,3x11
4x
S30142
M4x9
8x
S30978
2x
S35745
12x
S30312
16x
S3xxxx
4x
S30558
14x
S30530
2x
S30231
1x
S20553
1x
S30577
7x
S34663
2x
S36628-80
Ø10x50,
Ø5x80
4x
S30034
L=243 mm
2x
S3-S31841
8x
S3-S34611
5/23

60min
72352
90193
8682
S20553
8682
72352
1 2
S30530
2x
a
b
a = b
4
3
2
x2
1
6/23

180 °
418
594
12485
12485
EF
S30034
2x
S30115
2x
S30115
2x
S30212
4x
S30211
2x
31436
S30212
4x
x1
x2
2
3
7/23

180 °
114
290
12485
EJ
12485
S30034
2x
S30115
2x
S30115
2x
S30211
2x
S30212
4x
67
69
35
37
31436
12485
12485
31436
x1
4x
4
5
8/23

180 °
S30212
4x
S70969
4x
S30211
4x
31433
12485
12485
4x
31433
6
7
9/23

12477
S30212
2x
S70969
2x
S30211
4x
S30558
2x
12478
S30212
2x
S70969
2x
S30558
2x
S30211
4x
8
9
10/23

12478
12477
8x
31434
S30231
2x
S31298
4x
S30211
8x
10
11
11/23

31434
8x
374
368
374
00820
00821
00820
12
13
12/23

S35745
2x
S30174
2x
14
13/23

a
b
II.
I.
a = b
4
3
2
S30312
12x
S31411
12x
S31411
8x
S30978
8x
15
14/23

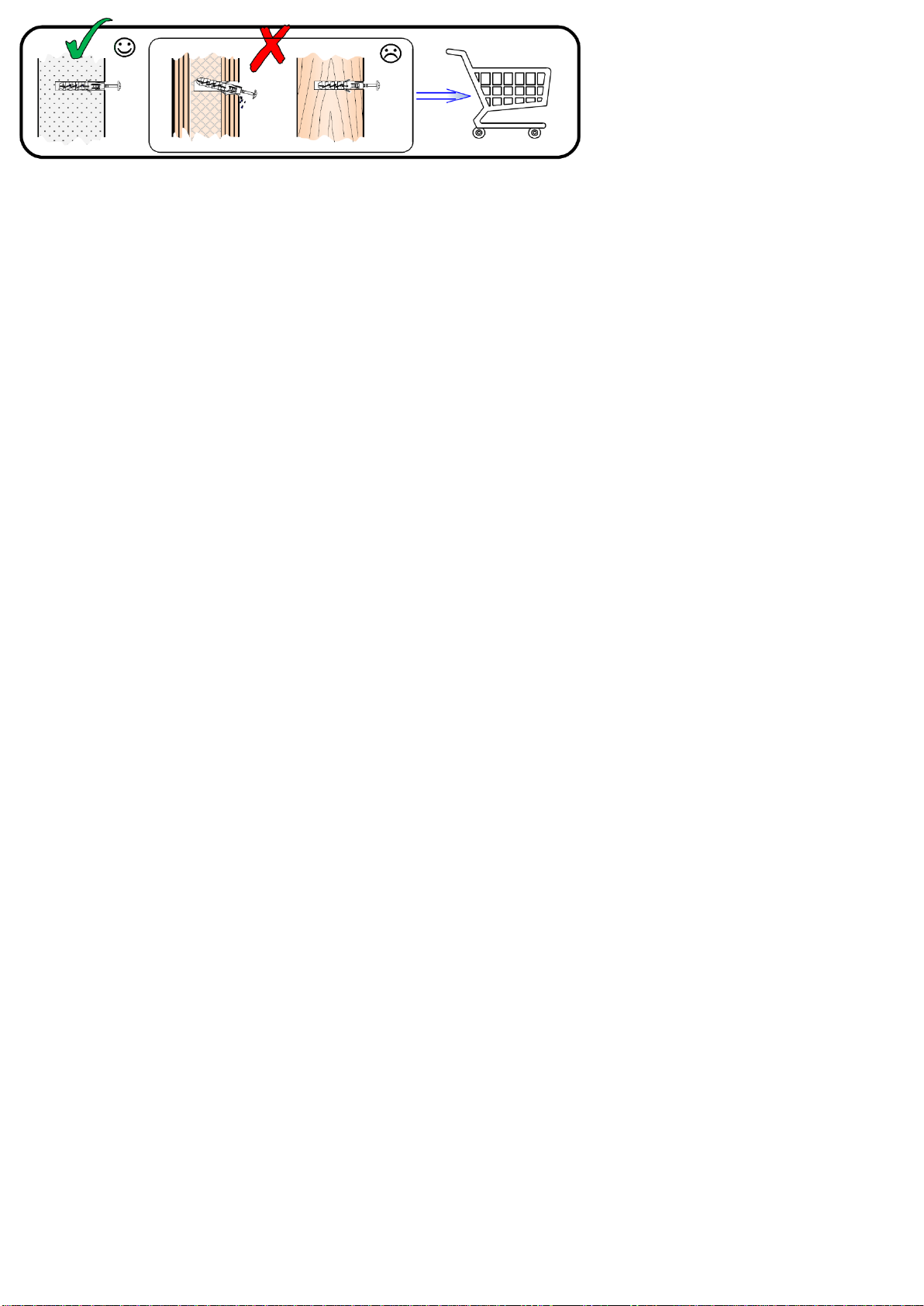

Before suspending or fixing furniture to the
