Fortin FTX84 User manual

TECH SUPPORT
1-877-336-7797
TEL.: 514-255-HELP (4357)
Page 1 / 4
INDEX GUIDE
REV.: 20180924
WWW.FORTIN.CA
RF KIT FOR EVO-ALL STAND ALONE REMOTE STARTER / ALARM INSTALL GUIDE
GUIDE D’INSTALLATION DU KIT RF POUR EVO-ALL DÉMARREUR AUTONOME /
ALARME
EVO-ALL REQUIRED. (NOT INCLUDED)
EVO-ALL REQUIS. (NON INCLUS)
• EVO-ALL REMOTE STARTER ONLY COMPATIBLE WITH AUTOMATIC TRANSMISSION VEHICLES.
• SEE VEHICLE FIT GUIDE AT : WWW.FORTIN.CA
--------------------------------------------------------------------------------------------------------------
• DÉMARREUR À DISTANCE EVO-ALL COMPATIBLE AVEC VÉHICULE À TRANSMISSION AUTOMATIQUE SEULEMENT.
• VOIR LA LISTE DES VÉHICULES SUPPORTÉS AU : WWW.FORTIN.CA
FOR EVO-ALL | POUR EVO-ALL
RF-ALL 841W
RF-ALL 642W
FMH
2-W
FTX84
1-WAY REMOTES TÉLÉCOMMANDES
1-VOIE
OR
OU
FTX-64-2W
2-WAY REMOTES TÉLÉCOMMANDES
2-VOIES
RF-ALL Model : ANT-FMH-2W
FCC ID : 2ACKU-
A2W01FM
IC : 12084A-A2W-
01FM
Manufacture : FORTIN
MODEL : FTX-64-2W
FCC ID : 2ACKU-R2W01FM
IC : 12084A-R2W01FM
Manufacture : FORTIN
MODEL : FTX-64-2W
FCC ID : 2ACKU-
R2W01FM
IC : 12084A-R2W01FM
Manufacture : FORTIN
PARTS REQUIRED (NOT INCLUDED) | PIÈCES REQUISES (NON INCLUSES)
Microsoft Windows Computer
(No Internet connection required)
Ordinateur Microsoft Windows
(Pas de connection Internet requise)
See vehicle individual guide for
more information on parts required Voir le guide individuel du véhicule pour connaître les pièces requises.
PARTS INCLUDED | PIÈCES INCLUSES
• Warning Label
• Hood Pin
• Valet Switch
• Autocollant d’avertissemeny
• Contact de capot
• Commutateur valet
GUIDE #25431

OUI
ON
; ALARM
; REMOTE STARTER
; ALARME
; DÉMARREUR À DISTANCE
OUI
ON
OUI
ON
OUI
ON
; ALARM
; ALARME
; REMOTE STARTER
; DÉMARREUR À DISTANCE
CHOOCE YOUR INSTALLATION TYPE CHOISIR SON MODE D'INSTALLATION
OUI
ON
D1 - Fonction démarreur
autonome
D1 - OEM Stand Alone
Remote Starter
OUI
ON
H- Kit RF supportés
H- Supported RF Kits &&&
&
G- Système d’Alarme Evo
G- Evo Alarm System
G- Système d’Alarme Evo
G- Evo Alarm System
D1 - Fonction démarreur
autonome
D1 - OEM Stand Alone
Remote Starter
H- Kit RF supportés
H- Supported RF Kits
OUI
ON
H2 - Fortin2
OUI
ON
H2 - Fortin2
OUI
ON
H- Kit RF supportés
H- Supported RF Kits
OUI
ON
H2 - Fortin2
Page 2 / 4

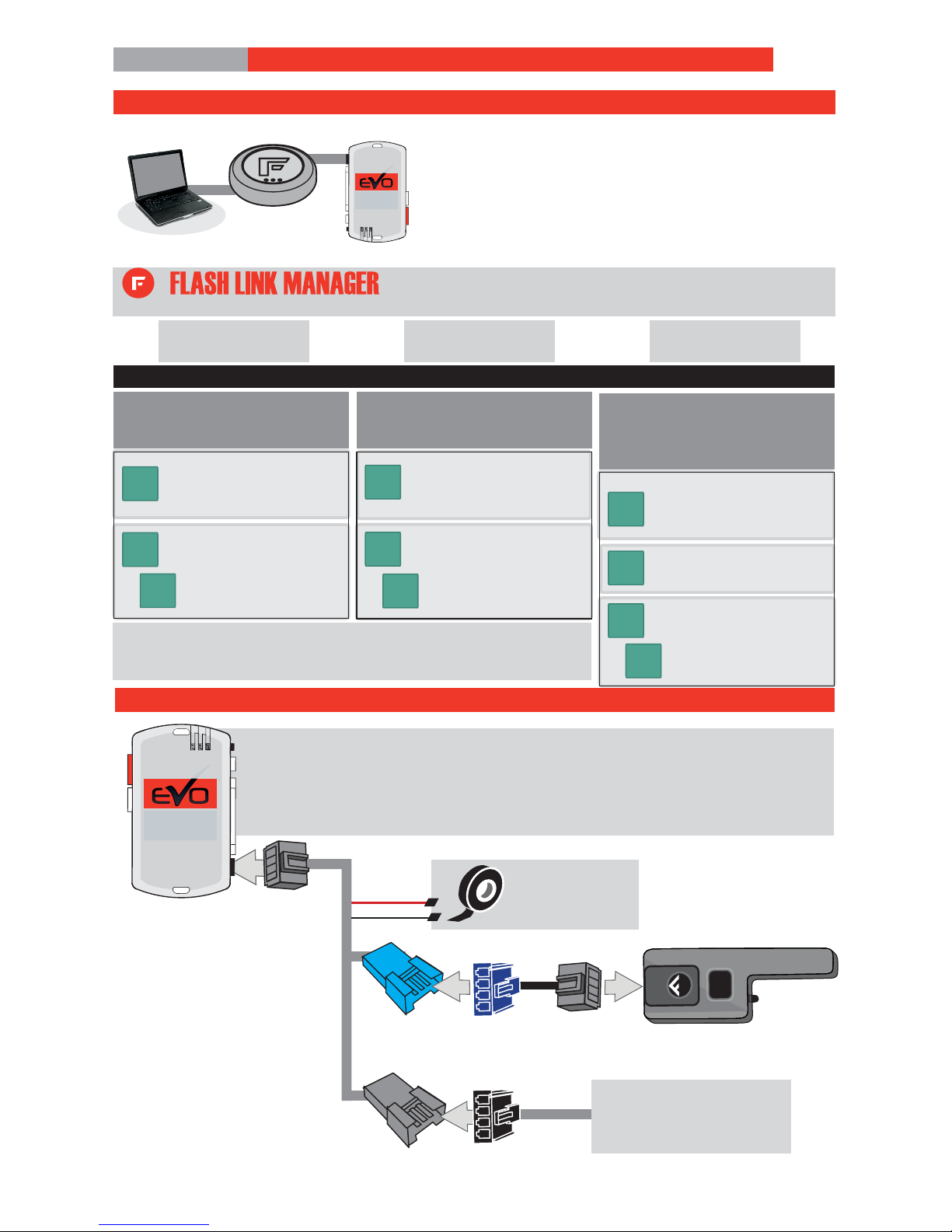

EVO-ALL CONFIGURATION | CONFIGURATION DU EVO-ALL
RF-ALL
Connect the EVO-ALL* module to the Flash Link Updater*
(or Flash Link Mobile*). (*Sold separately)
Branchez le module EVO-ALL* au Flash Link Updater* (ou
Flash Link Mobile*). (*Vendu séparément)
Modify the following options and click ‘SAVE OPTIONS’
Modiez les options suivantes et cliquez sur ‘ENREGISTRER LES OPTIONS’
SOFTWARE | PROGRAMME
EVO-ALL
OPTIONS
EVO-ALL
OPTIONS
EVO-ALL
OPTIONS
DOWNLOAD THE COMPLETE VEHICLE INSTALL GUIDE AT WWW.FORTIN.CA FOR THE OTHER NECESSARY
CONNECTIONS. THE EVO-ALL MUST BE CONNECTED AND PROGRAMMED TO THE VEHICLE.
---------------------------------------------------------------------------------------------------------
TÉLÉCHARGEZ LE GUIDE D’INSTALLATION COMPLET DU VÉHICULE AU WWW.FORTIN.CA POUR LES AUTRES
BRANCHEMENTS REQUIS. LE EVO-ALL DOIT ÊTRE BRANCHÉ ET PROGRAMMÉ AU VÉHICULE.
DOWNLOAD GUIDE # 16221 AT WWW.FORTIN.CA
--------------------------------------------------------
TÉLÉCHARGEZ LE GUIDE # 16221 AU WWW.FORTIN.CA
CONNECTION GUIDE WITH T-HARNESS GUIDE DE CONNECTION AVEC T-HARNAIS
CABLE INCLUDED WITH
THE ANTENNA.
CÂBLE INCLUS AVEC
L’ANTENNE
*NOT INCLUDED -
Sold separately
*NON INCLUS -
Vendu séparément
BLUE FEMALE
CONNNECTOR
CONNECTEUR
FEMELLE
BLEU
BLACK FEMALE
CONNNECTOR
CONNECTEUR FEMELLE
NOIR
BLACK 4-PIN DATA-LINK
CONNNECTOR
CONNECTEUR
NOIR 4-PIN DATA-LINK
BLACK 4-PIN DATA-LINK
T-HARNESS* CONNNECTOR
CONNECTEUR
NOIR 4-PIN DATA-LINK DU
T-HARNAIS*
RF-ALL
FMH
2-W
Red
Black
ISOLATE
NOT CONNECTED
---------------------
ISOLEZ
NON BRANCHÉ
EVO-ALL T-HARNESS*
depending on the vehicle.
---------------------
HARNAIS EN T* EVO-ALL
selon le véhicule.
ALL
ALL
NOT INCLUDED.
NON INCLUS.

Page 3 / 4
PROGRAMMING REMOTE TRANSMITTER(S) I PROGRAMMATION DES TÉLÉCOMMANDES
NOT CONNECTED
---------------------
NON BRANCHÉ
CONNECTION GUIDE WITHOUT T-HARNESS GUIDE DE CONNECTION SANS T-HARNAIS
CABLE INCLUDED WITH
THE ANTENNA.
CÂBLE INCLUS AVEC
L’ANTENNE
BLUE FEMALE
CONNNECTOR
CONNECTEUR FEMELLE
BLEU
BLACK FEMALE
CONNNECTOR
CONNECTEUR FEMELLE
NOIR
BLACK 4-PIN DATA-LINK
CONNNECTOR
CONNECTEUR
NOIR 4-PIN DATA-LINK
FMH
2-W
Red 12V Battery (+)
Black Ground | Masse (-)
12V
Battery (+)
Ground
Masse
FUSE
FUSIBLE
DOWNLOAD THE COMPLETE VEHICLE INSTALL GUIDE AT WWW.FORTIN.CA FOR THE OTHER NECESSARY
CONNECTIONS. THE EVO-ALL MUST BE CONNECTED AND PROGRAMMED TO THE VEHICLE.
---------------------------------------------------------------------------------------------------------
TÉLÉCHARGEZ LE GUIDE D’INSTALLATION COMPLET DU VÉHICULE AU WWW.FORTIN.CA POUR LES AUTRES
BRANCHEMENTS REQUIS. LE EVO-ALL DOIT ÊTRE BRANCHÉ ET PROGRAMMÉ AU VÉHICULE.
ALL
NOT INCLUDED.
NON INCLUS.
RF-ALL
1
Unplug the 4 Pin (Data-
Link) connector.
Débranchez le connecteur 4
pins (Data-Link).
2Press and hold the program-
ming button:
Reinsert the 4-Pin (Data-
Link) connector.
Appuyez et maintenir enfoncé le
bouton de programmation:
Insérez le connecteur 4 pins
(Data-Link)
3Release the programming
button when LEDs are
BLUE & RED.
Relâchez le bouton de pro-
grammation quand les DELs
sont BLEU et ROUGE sont
allumées.
If the LED are not solid BLUE
and RED disconnect the 4-Pin
connector (Data-Link) and go
back to step 7.
Si les LED ne sont pas ALLUMÉES
BLEU et ROUGE, débranchez le
connecteur 4 pins (Data-Link) et
allez au début de l’étape 7
4OFF
OFF
Press and hold the program-
ming button until the Blue
and RED LED turn back
ON.
Pesez et gardez appuyé le
bouton de programmation
jusqu’à ce que les DELS BLEU
et ROUGE se rallument.
The Blue and Red LED will go
Off and back On.
Les DELs BLEU et ROUGE
s’éteignent et se rallument.
5
LOCK
ACC ON
PUSH
START
IGN
FMH
2-W
FLASH
Turn the key to the ON/RUN
position.
Tournez la clé à la position ON/
RUN.
The Blue, Yellow and Red
LEDs will turn On.
The antenna will ash rapidly.
Les DELs BLEU, JAUNE et
ROUGE s’allument.
L’antenne clignote rapidement.

WARNING MISE EN GARDE
EVO-ALL REMOTE STARTER INSTALLATION ONLY COMPATIBLE WITH
AUTOMATIC TRANSMISSION VEHICLES.
SEE VEHICLE FIT GUIDE AT : WWW.FORTIN.CA
Neither the manufacturer or distributor of this module
is responsible for damages of any kind either indirectly
or directly caused by this module, except for the
replacement of this module in case of manufacturing
defects. This module must be installed by a qualied
technician.
This instruction guide may change without notice.
Visit www.fortin.ca to obtain the latest version.
INSTALLATION DU DÉMARREUR À DISTANCE EVO-ALL COMPATIBLE
AVEC VÉHICULE À TRANSMISSION AUTOMATIQUE SEULEMENT.
VOIR LA LISTE DES VÉHICULES SUPPORTÉS AU :
WWW.FORTIN.CA
Ni le manufacturier, ni le distributeur ne se
considèrent responsables des dommages causés ou
ayant pu être causés, indirectement ou directement,
par ce module, excepté le remplacement de ce
module en cas de défaut de fabrication. Ce module
doit être installé par un technicien qualié. Ce guide
d’instruction peut faire l’objet de changement sans
préavis.
Consultez le www.fortin.ca pour voir la plus récente
version.
Page 4 / 4
RF-ALL
PROGRAMMING REMOTE TRANSMITTER(S) I PROGRAMMATION DES TÉLÉCOMMANDES
6
FTX64-2W
FTX-84-1W
On each Transmitter press
and release the button
then press and release the
button.
Sur chacune des
télécommandes
Appuyez et relâchez le bouton
ensuite appuyez et relâchez
le bouton .
The Blue and Red LEDs will
ash once everytime to conrm.
Les DELs BLEU et ROUGE
clignoterons une fois chaque fois
pour conrmer.
7
START
OFF
TURN
OFF Turn the Ignition to the
OFF position and test the
installation.
Tournez la clé à OFF et testez
l’installation.
The remote is now
programmed.
La télécommande est maintenant
programmée.
