Franke F5 Series User manual

ZMI_001_2030029884-F5LM1001_#SALL_#AQU_#V1.fm / 14.11.18
F5
F5LM1001 F5LM1002
2030029884 2030029885
7612982231261 7612982231278
DE Montage- und Betriebsanleitung Einhebel-Standbatterie
EN Installation and operating instructions Single-lever pillar mixer
FR Notice de montage et de mise en service Mitigeur monolevier pour montage sur
plage
ES Instrucciones de montaje y servicio Grifo de pie monomando
IT Istruzioni per il montaggio e l'uso Miscelatore a bordo lavabo mono
NL Montage- en bedrijfsinstructies Eengreeps wastafelmengkraan
PL Instrukcja montażu i obsługi Bateria pionowa jednouchwytowa
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Vipukäyttöinen pylväshana
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030029884-F5LM1001_#SALL_#AQU_#V1.fm
- 2 -
F5LM1001

- 3 -
ZMI_001_2030029884-F5LM1001_#SALL_#AQU_#V1.fm
F5LM1002

ZMI_001_2030029884-F5LM1001_#SALL_#AQU_#V1.fm
- 4 -
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
►Before installing flush piping system!
►The fitting must be operated only with
original mesh filters!
►Vor Installation Rohrleitungen spülen!
►Armatur nur mit original Sieben betreiben!
►In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
►The fitting must be checked and maintai-
ned at regular intervals depending on the
water quality and in accordance with the
local conditions, and rules and regulations
applicable at the site.
Technical data Technische Daten
►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar
►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar
►Recommended flow pressure 3 bar ►Empfohlener Fließdruck 3 bar
►Volume flow at 3 bar flow pressure
5 l/min
►Volumenstrom bei 3 bar Fließdruck
5 l/min
►Thermostatic scald protection according to
DIN EN 1111, fixed setting of 41°C.
►Thermostatischer Verbrühungsschutz laut
DIN EN 1111, fest eingestellt auf 41°C.
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
►Przed instalacjąprzepłukaćrury!
►Armatury należy używaćwyłącznie z
oryginalnymi sitkami!
►Armaturęnależy poddawaćregularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
►Spola igenom rörledningarna före
installation!
►Använd armaturen endast med
originalsilar!
►Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar
►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar
►Zalecane ciśnienie przepływu 3 barów ►Rekommenderat hydrauliskt tryck 3 bar
►Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 5 l/min
►Volymström vid 3 bar hydrauliskt tryck
5 l/min
►Termostatyczne zabezpieczenie przed
poparzeniem zgodnie z normą
DIN EN 1111, ustawione na 41°C.
►Termostatstyrt skållningsskydd enligt
DIN EN 1111, fast inställt på 41°C.
EN
DE
PL
SV

- 5 -
ZMI_001_2030029884-F5LM1001_#SALL_#AQU_#V1.fm
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!
►Ne faire fonctionner la robinetterie qu'avec
les filtres d'origine !
►Provozovat armaturu jen s originálními
sítky!
►En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
►V závislosti na kvalitěvody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar
►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar
►Pression dynamique recommandée 3 bars ►Doporučený průtočný tlak 3 bar
►Débit volumique pour 3 bars de pression
dynamique 5 l/min
►Průtok při průtočném tlaku 3 bar 5 l/min
►Termostatická ochrana proti opaření podle
normy DIN EN 1111 nastavena pevněna
41 °C.
►Protection thermostatique contre les
échaudures selon DIN EN 1111 préréglée
sur 41 ºC.
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!
►¡La grifería debe hacerse funcionar
únicamente con los tamices originales!
►Käytä varusteet vain alkuperäisten sihtien!
►Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
►En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el mantenimien-
to de la grifería a intervalos regulares.
Datos técnicos Tekniset tiedot
►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar
►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar
►Presión de flujo recomendada 3 bares ►Suositeltava virtauspaine 3 bar
►Tilavuusvirta 3 barin virtauspaineella
5 l/min
►DIN EN 1111: n mukainen termostaattipa-
lovammasuoja, kiinteä asetusarvo 41 °C.
►Flujo volumétrico con 3 bares de presión
de flujo 5 l/min
►Protección termostática frente a
escaldaduras según DIN EN 1111,
ajustada fija a 41°C.
FR
CS
ES
FI

ZMI_001_2030029884-F5LM1001_#SALL_#AQU_#V1.fm
- 6 -
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу вэксплуатацию
Avvertenze importanti Важные указания
►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
►Utilizzare la rubinetteria esclusivamente
con i filtri originali!
► Эксплуатировать арматуру только с
оригинальными фильтрами!
►Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Арматуру необходимо регулярно
чистить иобслуживать взависимости от
качества воды, местных условий и
действующих вместе эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
►Pressione di esercizio max. 10 bar
►Pressione idraulica consigliata 3 bar
►Portata volumetrica a 3 bar di pressione
idraulica 5 l/min
►Protezione antiscottatura termostatica
secondo DIN EN 1111, impostata in
maniera fissa a 41°C.
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
►Объёмныйрасход при гидравлическом
напоре 3 бар 5 л/мин
► Термостатическая защита от
ошпаривания имеет фиксированную
настройку 41 °C согласно DIN EN 1111.
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
►Voor installatie buisleidingen spoelen!
►Armatuur alleen met originele zeven
gebruiken!
►Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
►Minimale dynamische druk 1,0 bar
►Maximale werkdruk 10 bar
►Aanbevolen dynamische druk 3 bar
►Volumestroom bij 3 bar dynamische druk 5
l/min
►Thermostatische beveiliging tegen
verbranding volgens DIN EN 1111,
standaard ingesteld op 41 °C.
IT
RU
NL

- 7 -
ZMI_001_2030029884-F5LM1001_#SALL_#AQU_#V1.fm
www.franke.com

ZMI_001_2030029884-F5LM1001_#SALL_#AQU_#V1.fm
- 8 -

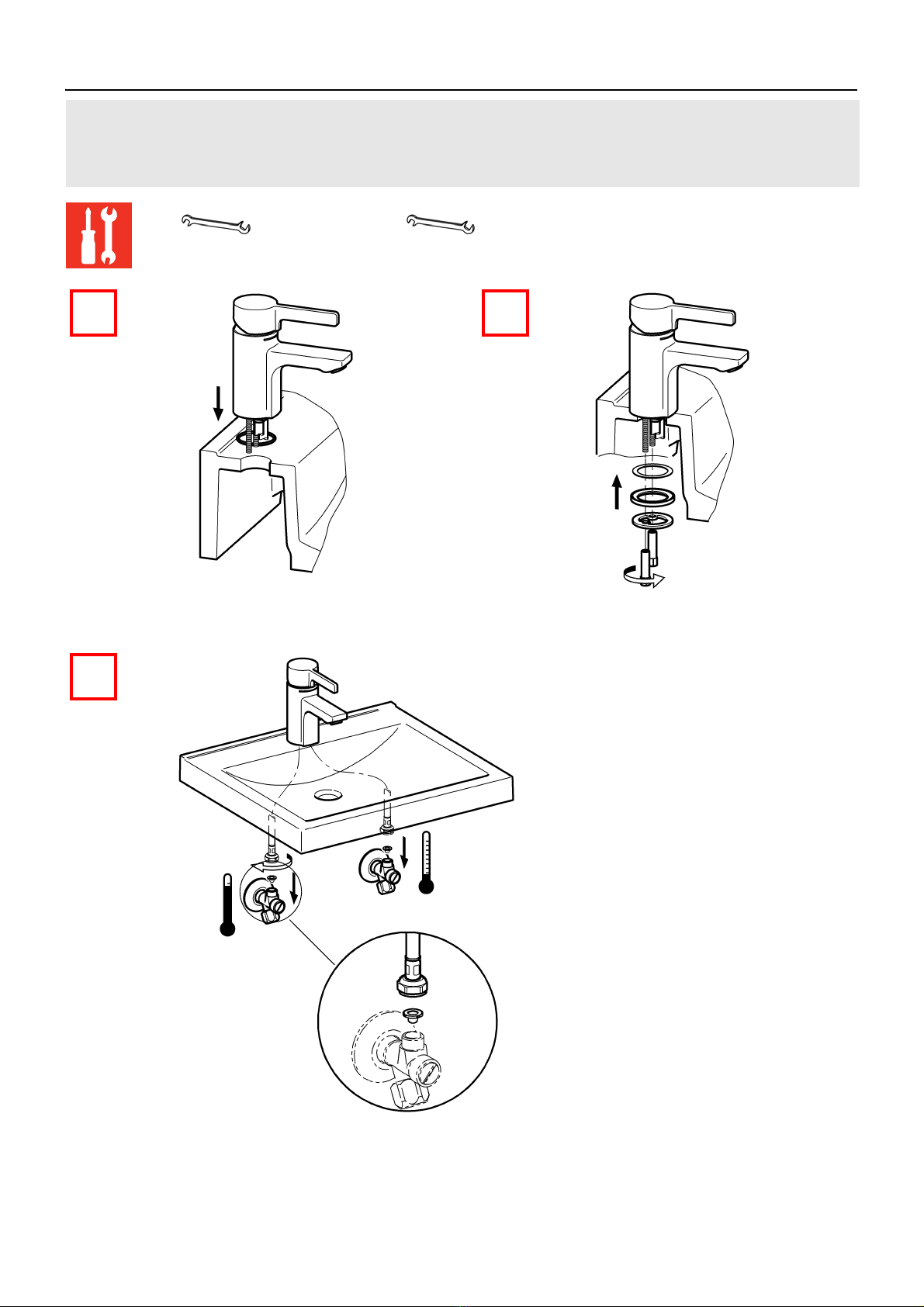

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL MontażFI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
10 mm 19 mm
1 2
3

- 9 -
ZMI_001_2030029884-F5LM1001_#SALL_#AQU_#V1.fm
2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
11.2
1.1
1.1
2
3

ZMI_001_2030029884-F5LM1001_#SALL_#AQU_#V1.fm
- 10 -

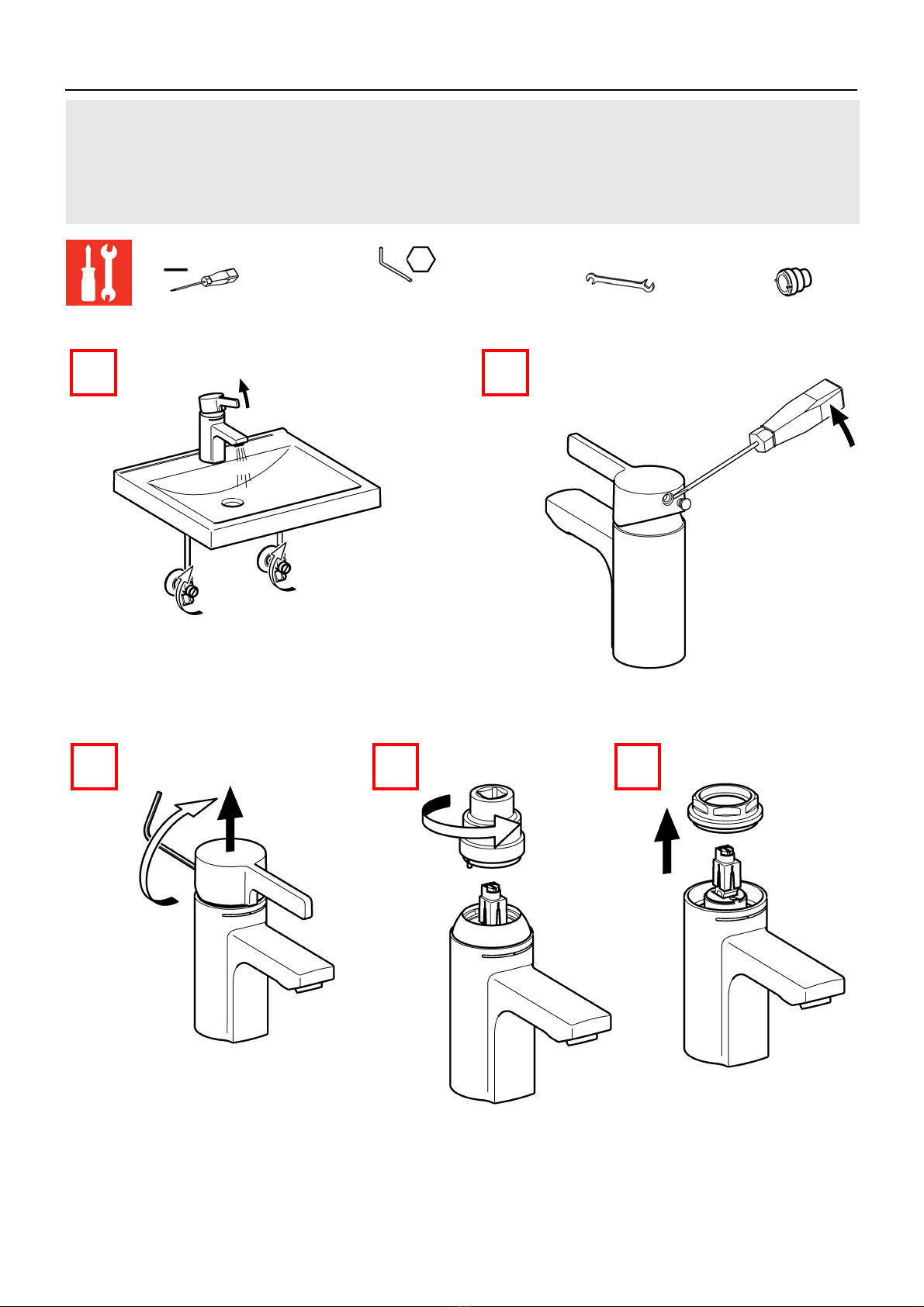

3. Wartung
EN Maintenance NL Onderhoud CS Varování
FR Maintenance PL Konserwacja FI Huolto
ES Mantenimiento SV Underhĺll RU Техническое обслуживание
IT Manutenzione
4. 5.

- 11 -
ZMI_001_2030029884-F5LM1001_#SALL_#AQU_#V1.fm
4. Siebe wechseln
EN Replace the filters NL Zeven vervangen CS Vyměňte síto
FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto
ES Cambiar los tamices SV Byt filter RU Сменить сеточки
IT Sostituire i filtri
19 mm
1 2
1.2
1.1
1.1 2.1
2.2
3
4 6
5.1
5.2
5

ZMI_001_2030029884-F5LM1001_#SALL_#AQU_#V1.fm
- 12 -
5. Mischereinsatz wechseln
EN Replacing the mixer insert NL Mengstuk vervangen CS Výměna vložky mísicího zařízení
FR Changer l’élément du
mélangeur
PL Wymienićwkładkęmieszacza FI Vaihda sekoitinlisäkappale
ES Cambiar elemento mezclador SV Byta blandarinsats RU Замена прокладки смесительного
устройства
IT Sostituire l'inserto del miscelator
1 2
36 mm3mm 2,5 mm
1.2
1.1
1.1
3 4
3.2
3.1
5

- 13 -
ZMI_001_2030029884-F5LM1001_#SALL_#AQU_#V1.fm
6
7
8 Nm
8 9
9.2
9.1
10 11

ZMI_001_2030029884-F5LM1001_#SALL_#AQU_#V1.fm
- 14 -
6. Ersatzteile
EN Replacement parts NL Reserveonderdelen CS Náhradní díly
FR Piéces de rechange PL Części zamienne FI Varaosat
ES Piezas de recambio SV Reservdelar RU Запчасти
IT Pezzi di ricambio
EN a) 10 pieces ES a) 10 piezas PL a) 10 sztuk FI a) 10 kappaletta
DE a) 10 Stück IT a) 10 pezzi SV a) 10 styck RU a) 10 штук
FR a) 10 piéces NL a) 10 stuk CS a) 10 kusů
2
1 .....2030041380
ASLM1001
2 .....2030010039
EAQFT0004
3.....41°C:
2030008760
EAQFT0002
4.....
2000104720a)
5 .....2030010045
EAQFT0005
6 ....2030041311
ASXX1005
7 .....2030041011
ASXX1004
1
3
4
5
6
7

- 15 -
ZMI_001_2030029884-F5LM1001_#SALL_#AQU_#V1.fm

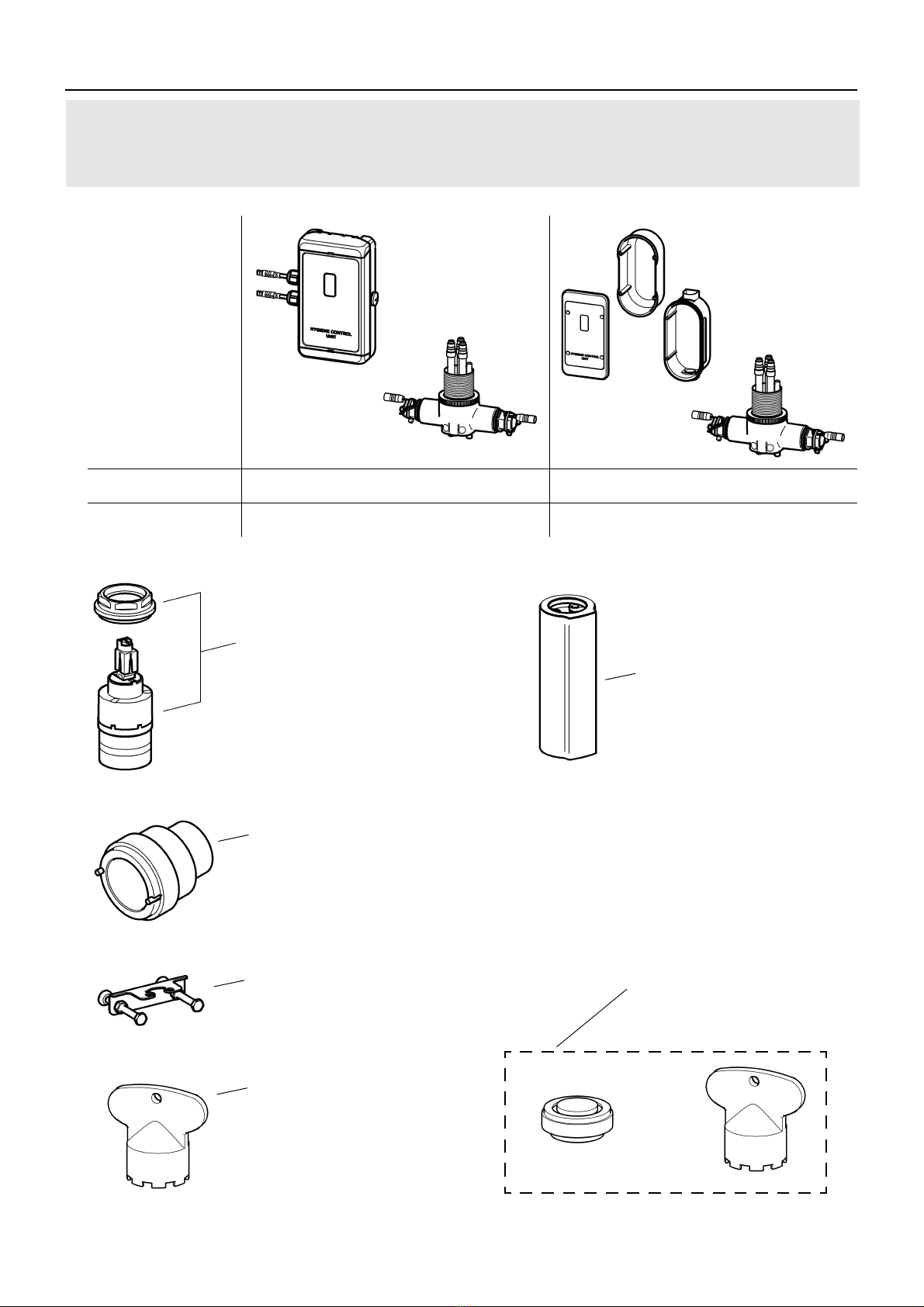

7. Zubehör
EN Accessories NL Toebehoren CS Príslušenství
FR Accessoire PL Akcesoria FI Varusteet
ES Accesorios SV Tillbehör RU принадлежности
IT Accessori
F5LM1001 2030041256 2030041262
F5LM1002 2030041258 2030041264
2000111097
ZAQFT0004
38°C:
2030017123
EAQFT0007
2030041324
ACLM1009
2030041329
ACXX1003
140 mm:
2030041325
ACLM1010
±6 °, 5,0 l/min:
2030041326
ACXX1002

Australia
PR Kitchen and Water Systems Pty Ltd
Dandenong South VIC 3175
Phone [phone]
Austria
Franke GmbH
6971 Hard
Phone [phone]
Belgium & Luxembourg
Franke N.V.
9400 Ninove, Belgium
Phone [phone]
Czech Republic
Franke Aquarotter GmbH
14974 Ludwigsfelde, Germany
Phone [phone]
France
Franke GmbH
6971 Hard, Austria
Phone [phone]
Germany
Franke Aquarotter GmbH
14974 Ludwigsfelde
Phone [phone]
Italy
Franke Water Systems AG
4663 Aarburg, Switzerland
Numero Verde 800 789 233
Middle East
Franke LLC
Ras Al Khaimah, United Arab Emirates
Phone [phone]
Morocco
Franke Kitchen System SARL
21 000 Casablanca
Phone [phone]
Netherlands
Franke N.V.
9400 Ninove, Belgium
Phone [phone]
Poland
Franke Aquarotter GmbH
14974 Ludwigsfelde, Germany
Phone [phone]
Portugal
Franke Portugal S.A.
2735-531 Cacém
Phone [phone]
South Africa & Sub Saharan Africa
Franke South Africa
Durban, 4052
Phone + 27 31 450 6300
Spain
Franke GmbH
6971 Hard, Austria
Phone [phone]
Switzerland & Liechtenstein
Franke Water Systems AG
4663 Aarburg
Phone [phone]
Turkey
Franke Mutfak ve Banyo Sistemleri
Sanayi ve Ticaret A.S.
41400 Gebze Kocaeli
Phone [phone]
United Kingdom
Franke Sissons Ltd.
Barlborough S43 4PZ
Phone [phone]
Dart Valley Systems Ltd.
Paignton TQ4 7TW
Phone [phone]
EAST EUROPE
Bosnia Herzegovina | Bulgaria |
Croatia | Hungary | Latvia | Lithuania |
Romania | Russia | Serbia | Slovakia |
Slovenia | Ukraine
Franke Aquarotter GmbH
14974 Ludwigsfelde, Germany
Phone [phone]
NORTH AMERICA
United States | Canada
Franke Kindred Canada Limited
Midland, ON L4R 4K9, Canada
Phone [phone]
SCANDINAVIA & ESTONIA
Finland | Sweden | Norway |
Denmark | Estonia
Franke Finland Oy
76850 Naarajärvi, Finland
Phone [phone]
OTHER COUNTRIES
Franke GmbH
6971 Hard, Austria
Phone [phone]
www.franke.com
© Franke Technology and Trademark Ltd., Switzerland / 14.11.18 / 2030032479
