Franke F3 Series User guide

ELEKTRONIK-
THERMOSTATBATTERIE
F3ET1002 | 2030032506
PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Elektronische Armatur | MODELRANGE : F3 | LIFECYCLE : Neu

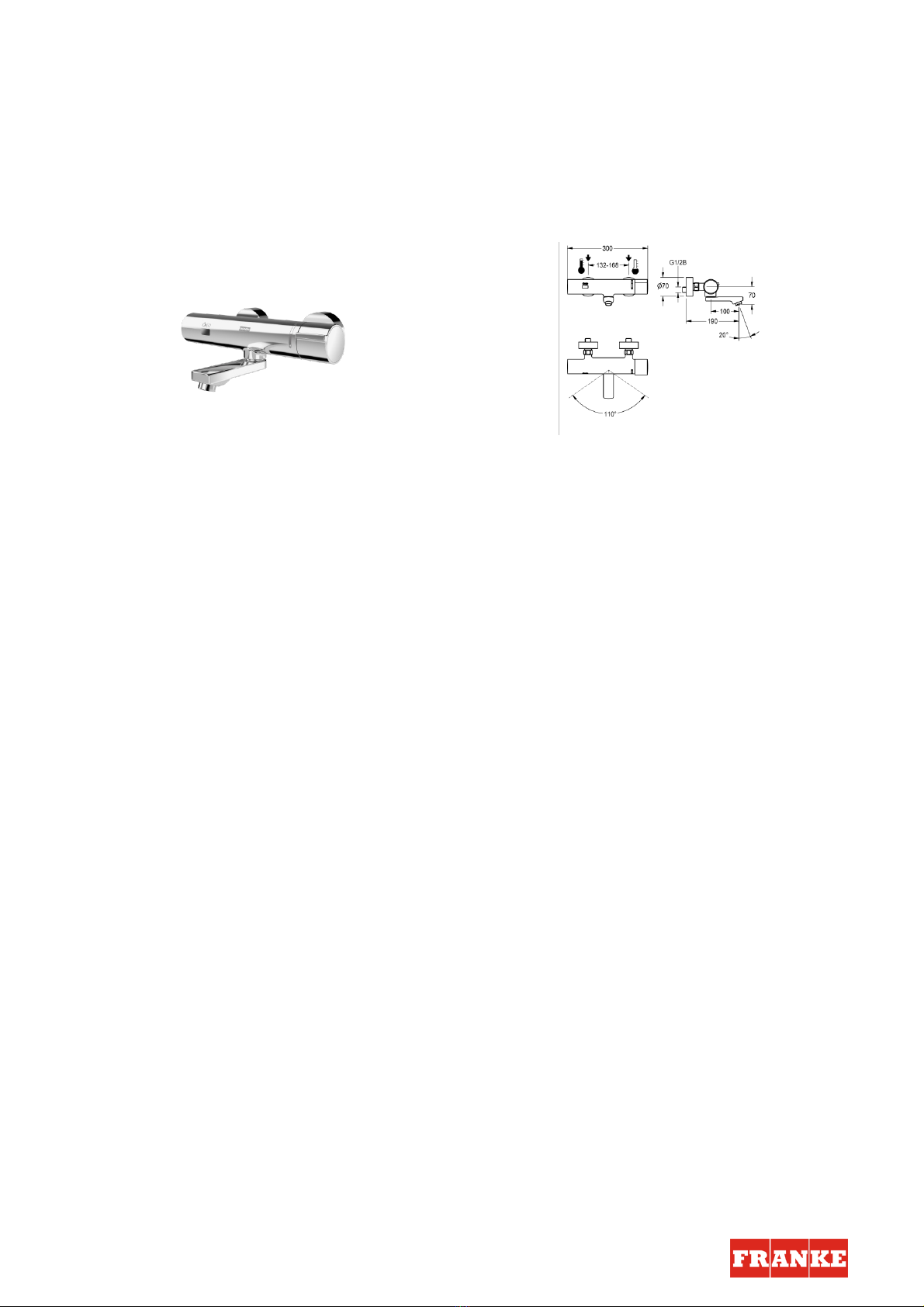

F3E-Therm Thermostatbatterie DN 15 zur Aufputzmontage mit arretierbarem Schwenkauslauf, für Waschanlagen.
Opto-elektronisch gesteuert, Auslösung über Handreflexion.
Thermostat mit Metallgriff mit einstellbarem und verdrehsicherem Temperaturanschlag. Mit Möglichkeit der manuellen thermischen
Desinfektion.
Zum Anschluss an Warm- und Kaltwasser.
Steuerelektronik, Magnetventilkartusche, 6 V Lithium Batterie (CR-P2) und Sensor im Ganzmetallgehäuse, Messing poliert
verchromt.
Laminarstrahlregler mit integriertem Durchflussmengenregler.
Mit verstellbaren Anschlüssen mit Rückflussverhinderern, Sieben und Schraubrosetten.
Mit Möglichkeit der Parametrierung und Kommunikation über optionale bidirektionale Fernbedienung.
Integrierte Steuerfunktionen:

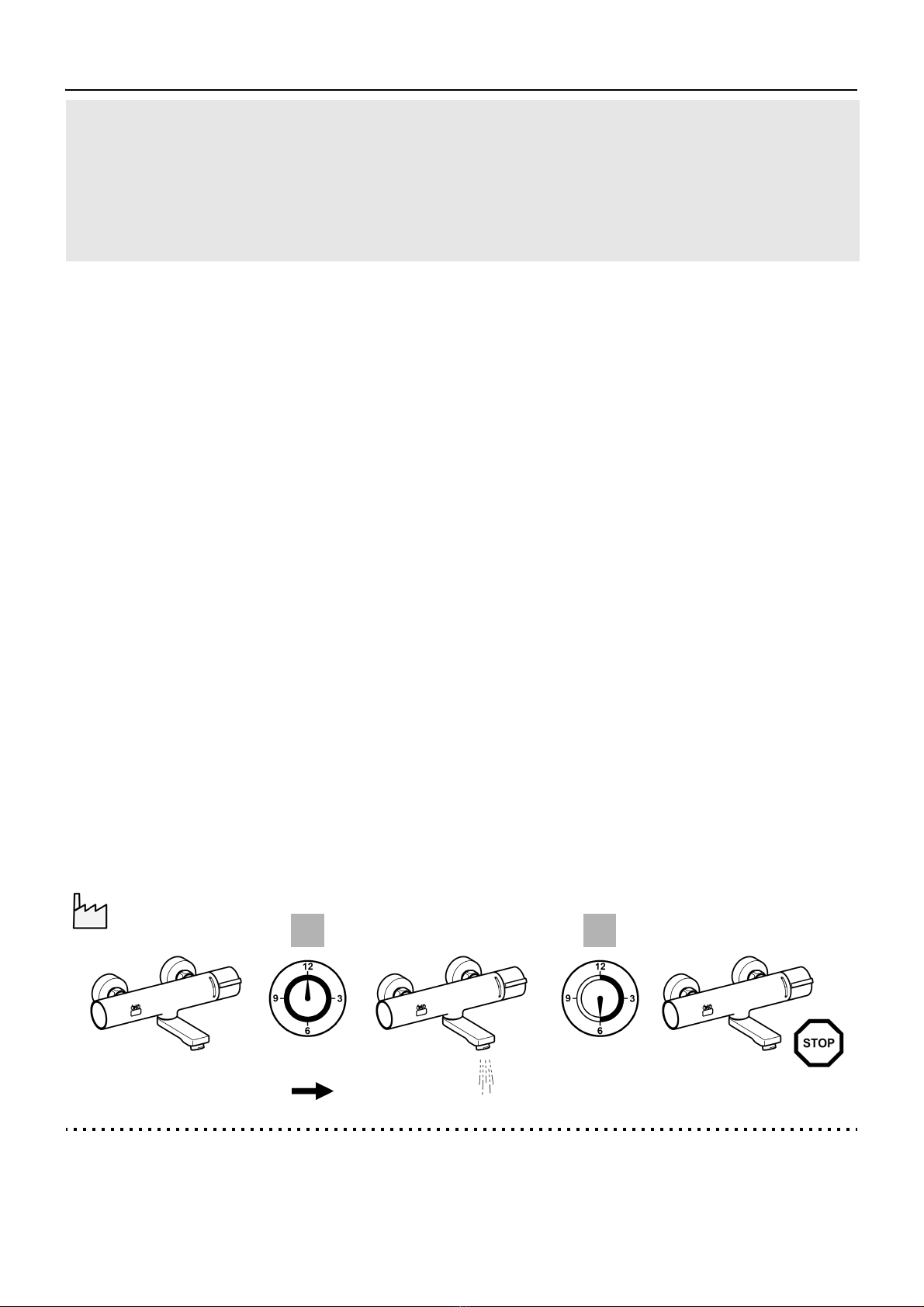

- Hygienespülung (30 Sekunden), 24 Stunden nach letzter Betätigung
- Sicherheitsabschaltung bei Dauerreflexion
- Speicherung von Statistikdaten
Zusatzfunktionen über optionale bidirektionale Fernbedienung:
- Einstellung der Fließzeit (1 - 255 Sekunden)
- Einstellung Intervallzeit (1 - 255 Stunden) und Spülzeit (1 - 255 Sekunden) für Hygienespülung
- Deaktivierung der Hygienespülung
- Statistikdaten anzeigen, speichern und übertragen auf PC
Ausladung: 190 mm
Strahlwinkel: 20°
Mindestfließdruck: 1,0 bar
Volumenstrom: 6,0 l/min bei 3 bar Fließdruck
Fließzeit: 10 s
Anschlussspannung: 6 V Lithium Batterie (CR-P2)
Leistungsaufnahme: 1,5 W
Franke Water Systems | [e-mail] | www.franke.de | 2018-05-30

Schutzart: IP 59K
TECHNISCHE DATEN
Bruttogewicht 4,20 kg
Nettogewicht 3,90 kg
Drucklos nein
Funktionsprinzip elektronisch selbstschließend
Nennweite DN 15
Material Gehäuse Messing
Mindestfließdruck 1.00 bar
Art der Mischung mit Thermostat
Anschlussspannung BATTERY-6-V
Oberflächenbehandlung Gehäuse verchromt
Thermische Desinfektion manuelle thermische Desinfektion
Typ des Sensors OPTO-ELEC-SENSOR
Art der Wascharmatur Wandarmatur
Volumenstrom bei 3 Bar 0,10 l/s
Voreinstellung Hygienespülung 24 Stunden nach der letzten Betätigung
Material Armatur Messing
Stromverbrauch 1,5
Schutzart IP 59K
Sicherheitsabschaltung YES
Schallschutz nein
Ausladung Des Auslaufs 190,00 mm
Oberflächenbehandlung verchromt
Art der Montage Wandmontage
Voreinstellung Fließzeit 10 s
Einstellbare Fließzeit ja
Maximale Fließzeit 255 s
Minimale Fließzeit 1 s
Franke Water Systems | [e-mail] | www.franke.de | 2018-05-30

ELEKTRONIK-
THERMOSTATBATTERIE
F3ET1002 | 2030032506
PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Elektronische Armatur | MODELRANGE : F3 | LIFECYCLE : Neu

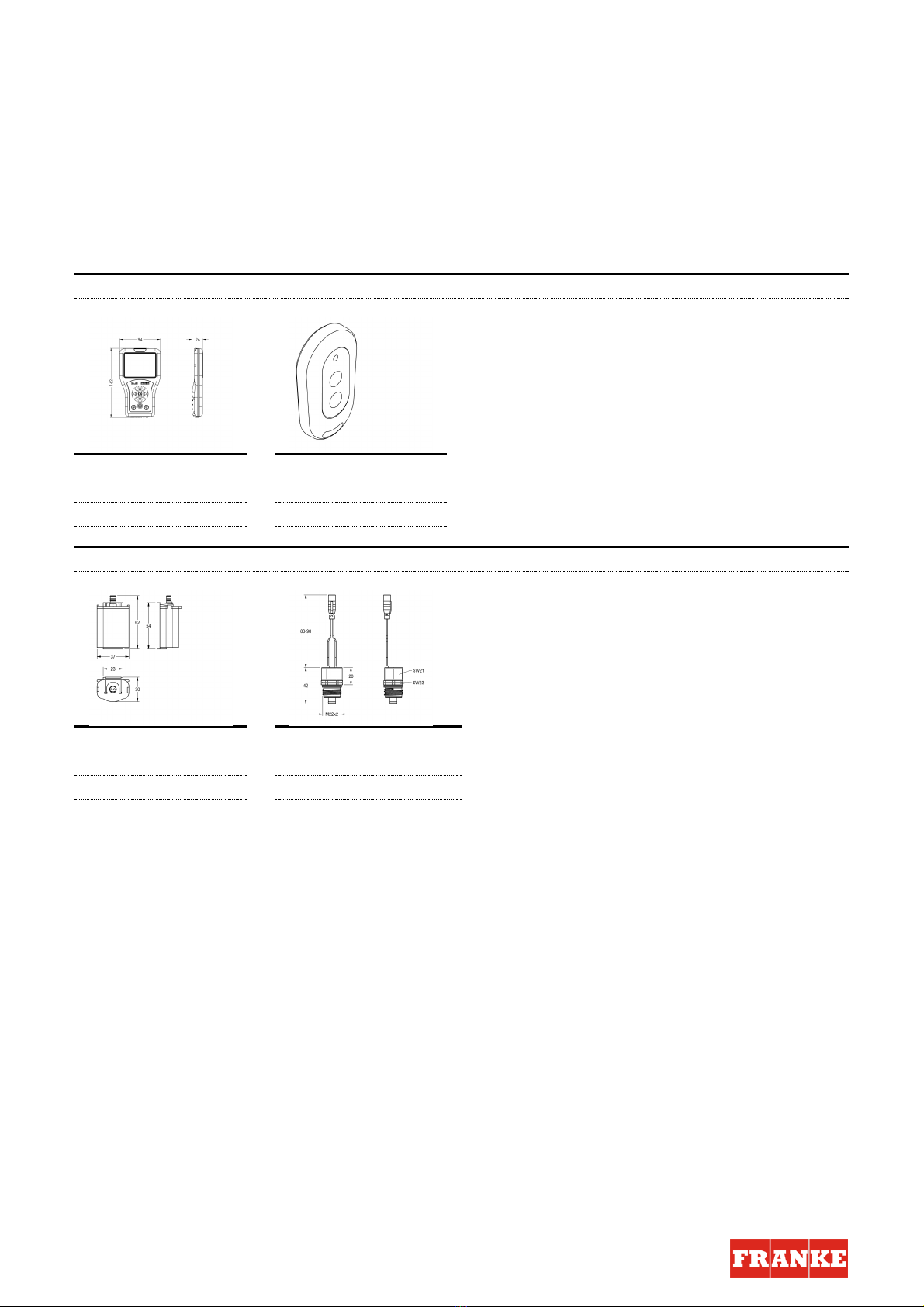

ZUBEHÖR
FERNBEDIENUNG
2030036654
FERNBEDIENUNG
2030036849
ERSATZTEIL
BATTERIEFACH
2000109466
MAGNETVENTILKARTUSCHE
2030003033
Franke Water Systems | [e-mail] | www.franke.de | 2018-05-30

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm / 14.11.16
F3
F3ET1001 F3ET1002 F3ET1003
2030032507 2030032506 2030026612
7612982239571 7612982233371 7612982226892
DE Montage- und Betriebsanleitung Elektronik-Thermostatbatterie
EN Installation and operating instructions Electronic thermostatic mixer
FR Notice de montage et de mise en service
ES Instrucciones de montaje y servicio Batería de termostato con sistema
electrónico
IT Istruzioni per il montaggio e l'uso
NL Montage- en bedrijfsinstructies
PL Instrukcja montażu i obsługi Elektroniczna bateria termostat
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm
- 2 -

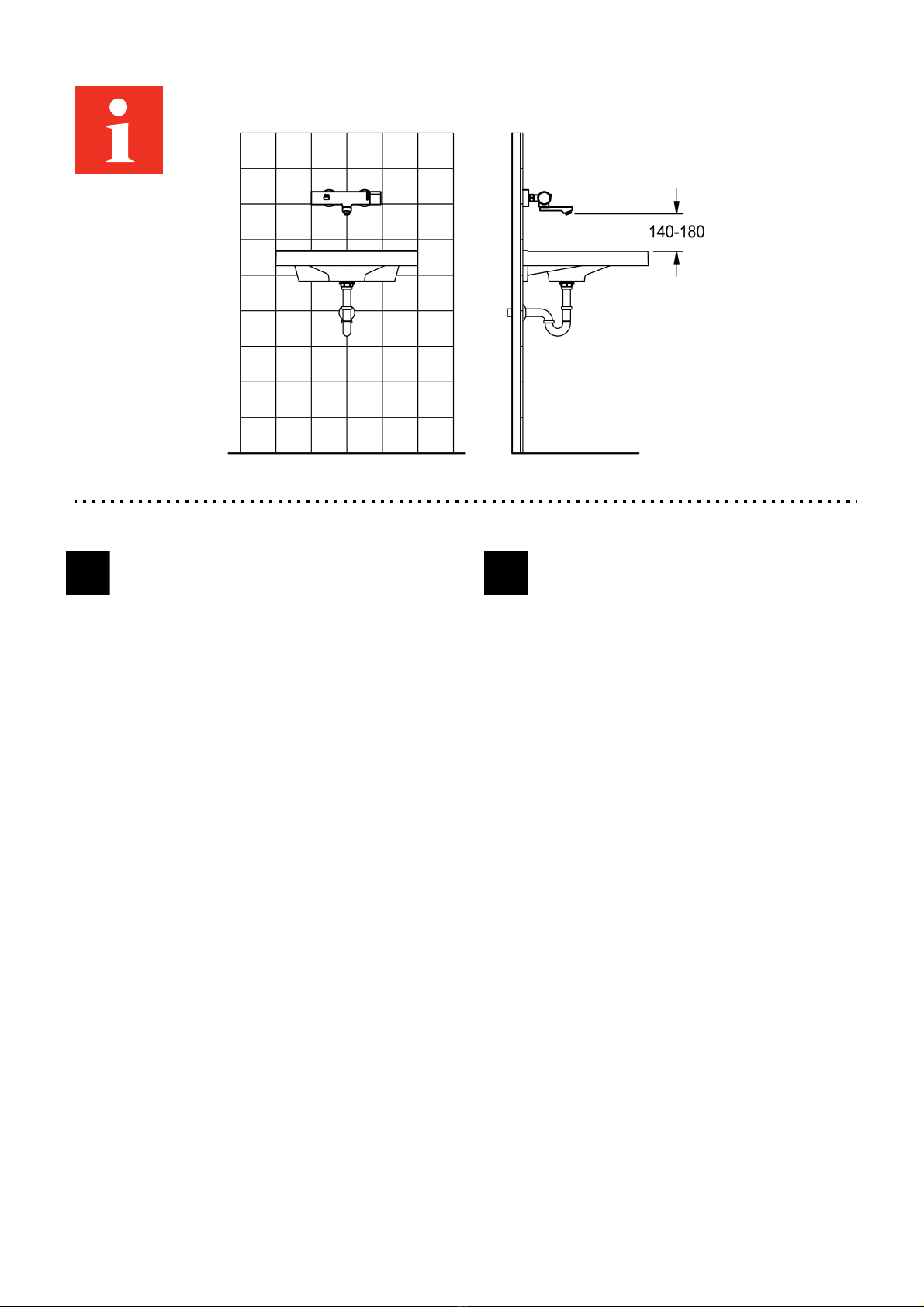

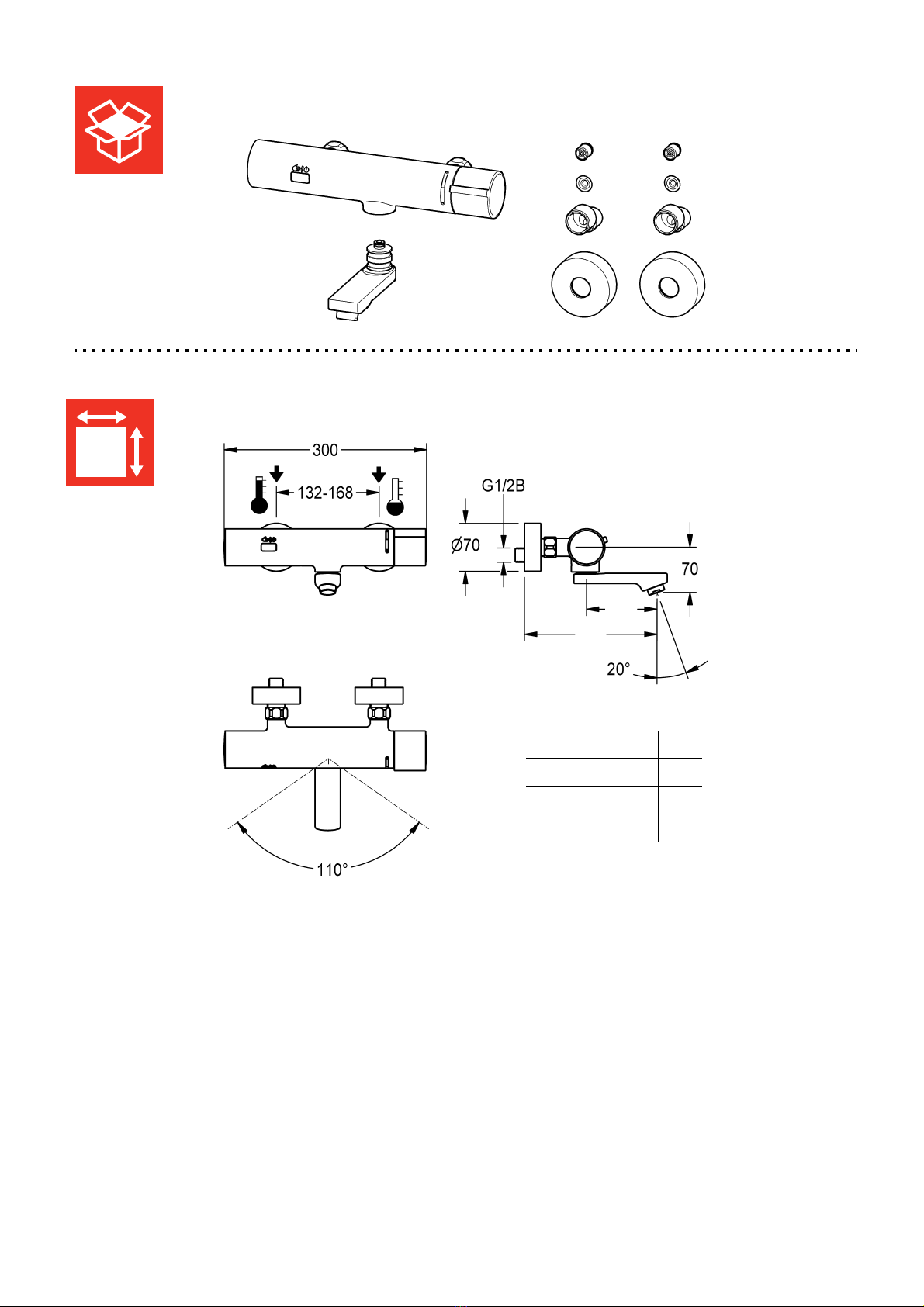

XY
F3ET1001 40 130
F3ET1002 100 190
F3ET1003 160 250
X
Y

- 3 -
ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm
Installation and operating
instructions
Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
►Before installing flush piping system! ►Vor Installation Rohrleitungen gemäß
spülen!
►After completing the installation, set the
temperature limiter!
►Nach erfolgter Montage die
Temperaturbegrenzung einstellen!
►The fitting must be operated only with
original mesh filters and return flow
inhibitors!
►Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
►The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
►In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
Technical data Technische Daten
►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar
►Maximum operating pressure 10 bar
►Recommended flow pressure 1-5 bar
►Volume flow at 3 bar flow pressure 6 l/min
►maximum operating temperature
- continuous operation 70° C
- short-term (<10 min) 80° C
►Flow duration 10 s einstellbar
►Type of protection IP 59K
►Voltage supply with lithium battery CRP2
6 V DC
►Maximaler Betriebsdruck 10 bar
►Empfohlener Fließdruck 1-5 bar
►Volumenstrom bei 3 bar Fließdruck 
6 l/min
►maximale Betriebstemperatur
- Dauerbetrieb 70° C
- Kurzzeit (<10 min) 80° C
►Fließzeit 10 s einstellbar
►Schutzart IP 59K
►Spannungsversorgung mit Lithium
Batterie CRP2 6 V DC
EN
DE

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm
- 4 -

Instrukcja montażu i obsługi

Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
►Przed instalacjąprzepłukaćrury! ►Spola igenom rörledningarna före
installation!
►Po zakończeniu montażu ustawić
ograniczenie temperatury!
►När monteringen har gjorts skall
temperaturbegränsningen ställas in!
►Armatury należy używaćwyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
►Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
►Armaturęnależy poddawaćregularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
►Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar
►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar
►Zalecane ciśnienie przepływu 1,5 barów ►Rekommenderat hydrauliskt tryck 1-5 bar
►Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 6 l/min
►Volymström vid 3 bar hydrauliskt tryck 
6 l/min
►Maksymalna temperatura eksploatacji ►Maximal driftstemperatur
- Praca sta ł a 70° C - Kontinuerlig drift 70° C
- Czas krótki (<10 min) 80° C - Kort tid (< 10 min) 80° C
►Czas przepływu 10 s z możliwością
ustawienia
►Flyttid 10 s inställbar
►Rodzaj ochrony IP 59K ►Skyddsklass IP 59K
►Zasilanie elektryczne bateriąlitowąCRP2
6 V DC
►Spänningsförsörjning med litiumbatteri
CRP2 6 V DC
PL
SV

- 5 -
ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm
Notice de montage et de mise en
service

Návod pro montáž a provoz
Remarques importantes Důležité pokyny
►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!
►Une fois le montage terminé, régler la
limitation de température !
►Po provedené montáži nastavit omezení
teploty!
►Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
►Provozovat armaturu jen s originálními sít-
ky a zařízeními proti zpětnému toku!
►En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
►V závislosti na kvalitěvody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar
►Maximální provozní tlak 10 bar
►Doporučený průtočný tlak 1-5 bar
►Průtok při průtočném tlaku 3 bar 6 l/min
►Maximální provozní teplota
- Doba provozu 70° C
- Krátký čas (< 10 min.) 80° C
►Doba průtoku nastavitelná 10 s
►Krytí IP 59K
►Napájení lithiovou baterií CRP2 6 V DC
►Pression de service maximale 10 bars
►Pression dynamique recommandée
1-5 bars
►Débit volumique pour 3 bars de pression
dynamique 6 l/min
►Température de fonctionnement maximale
- Fonctionnement continu 70° C
- Courte période (< 10 min) 80° C
►Durée d'écoulement 10 s réglable
►Type de protection IP 59K
►Alimentation en tension avec pile au lithium
CRP2 6 V DC
FR
CS

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm
- 6 -
Instrucciones de montaje y
servicio

Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!
►¡Ajuste el límite de temperatura tras
realizar el montaje!
►Säädä asennuksen jälkeen lämpötilan
rajoitus!
►¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
►Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
►En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
►Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
Datos técnicos Tekniset tiedot
►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar
►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar
►Presión de flujo recomendada 1-5 bares ►Suositeltava virtauspaine 1-5 bar
►Flujo volumétrico con 3 bares de presión
de flujo 6 l/min
►Tilavuusvirta 3 barin virtauspaineella 
6 l/min
►Temperatura de servicio máxima ►Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70° C - Jatkuva käyttö 70° C
- Tiempo breve (< 10 min) 80° C - Lyhyt aika (<10 min) 80° C
►Tiempo de corriente 10 s ajustable ►Juoksuaika 10 s säädettävissä
►Modo de protección IP 59K ►Suojaustapa IP 59K
►Alimentación de corriente con batería de li-
tio CRP2 6 V DC
►Jännitteensyöttö litiumparistolla CRP2
6 V DC
ES
FI

- 7 -
ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу вэксплуатацию
Avvertenze importanti Важные указания
►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
►Una volta terminata l'installazione, impo-
stare la limitazione di temperatura!
►Послемонтажа отрегулировать
температурный предел!
►Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Эксплуатировать арматуру только с
оригинальными фильтрами иклапанами
обратного течения!
►Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Арматуру необходимо регулярно
чистить иобслуживать взависимости от
качества воды, местных условий и
действующих вместе эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
►Pressione idraulica min. 1,0 bar
►Pressione di esercizio max. 10 bar
►Pressione idraulica consigliata 1-5 bar
►Portata volumetrica a 3 bar di pressione
idraulica 6 l/min
►Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 80 °C
►Durata di flusso impostabile da 10 s
►Tipo di protezione IP 59K
►Alimentazione di tensione con batteria al
litio CRP 2 di 6 V DC
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1-5 бар
►Объёмныйрасход при гидравлическом
напоре 3 бар 6 л/мин
► М аксимальная рабочая температура
-Непрерывный режим работы 70 °C
-Короткое время (<10 мин) 80 °C
► Время протекания 15 сек. регулируемое
►Видзащиты IP 59K
► Источник питания - литиевая батарея
CRP 2 6 Впостоянного тока
IT
RU

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm
- 8 -
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
►Voor installatie buisleidingen spoelen!
►Na de montage de temperatuurbegrenzing
instellen!
►Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
►Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
►Minimale dynamische druk 1,0 bar
►Maximale werkdruk 10 bar
►Aanbevolen dynamische druk 1-5 bar
►Volumestroom bij 3 bar dynamische druk
6 l/min
►Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
►Stromingstijd 10 s instelbaar
►Veiligheidsgraad IP 59K
►Spanningsvoorziening d.m.v. lithiumbatterij
CRP2 6 V DC
NL
www.franke.com

- 9 -
ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm

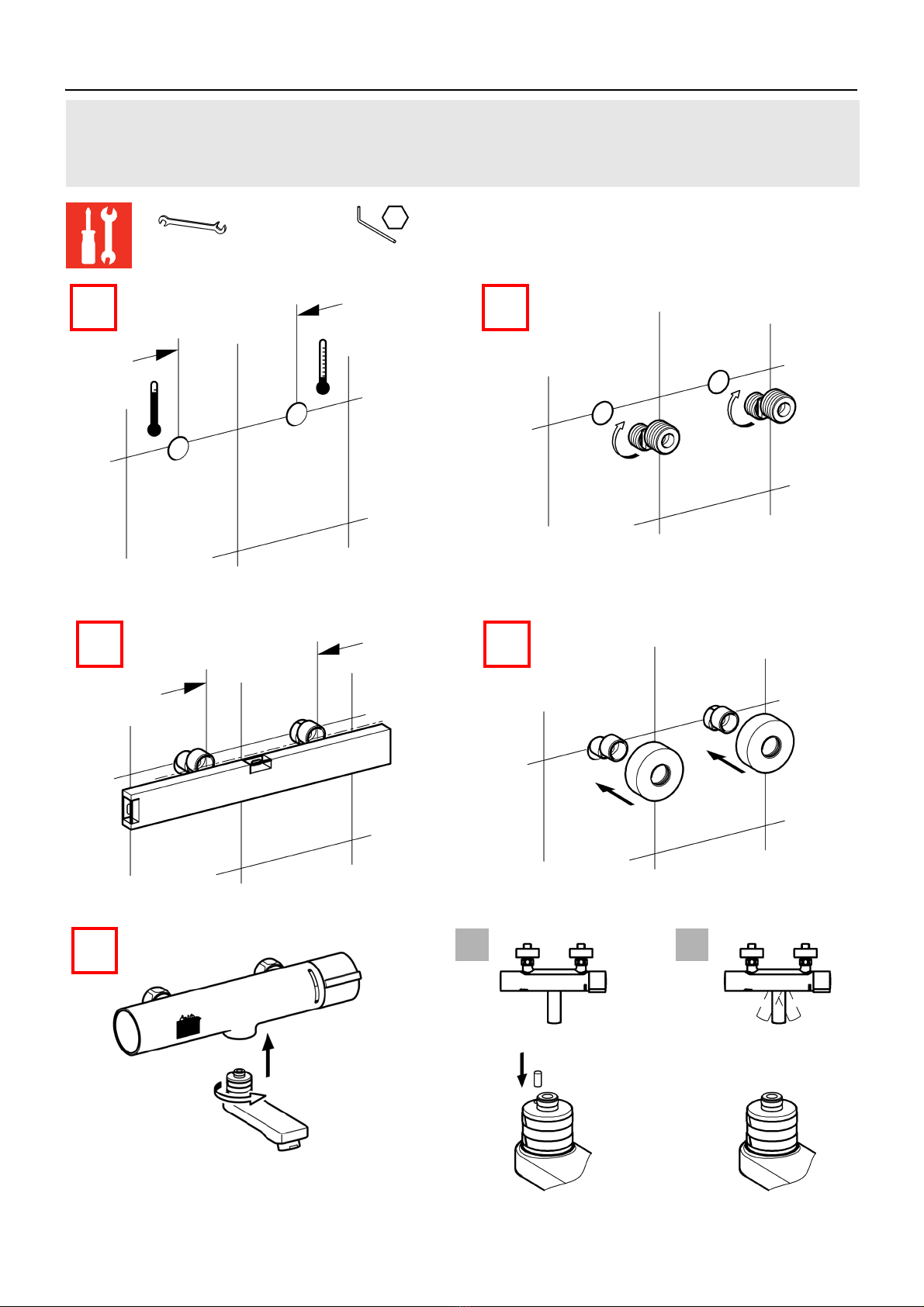

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL MontażFI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
132 - 168
30 mm
1 2
2 mm
4
150
3
5A B

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm
- 10 -
6
7 8

- 11 -
ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm

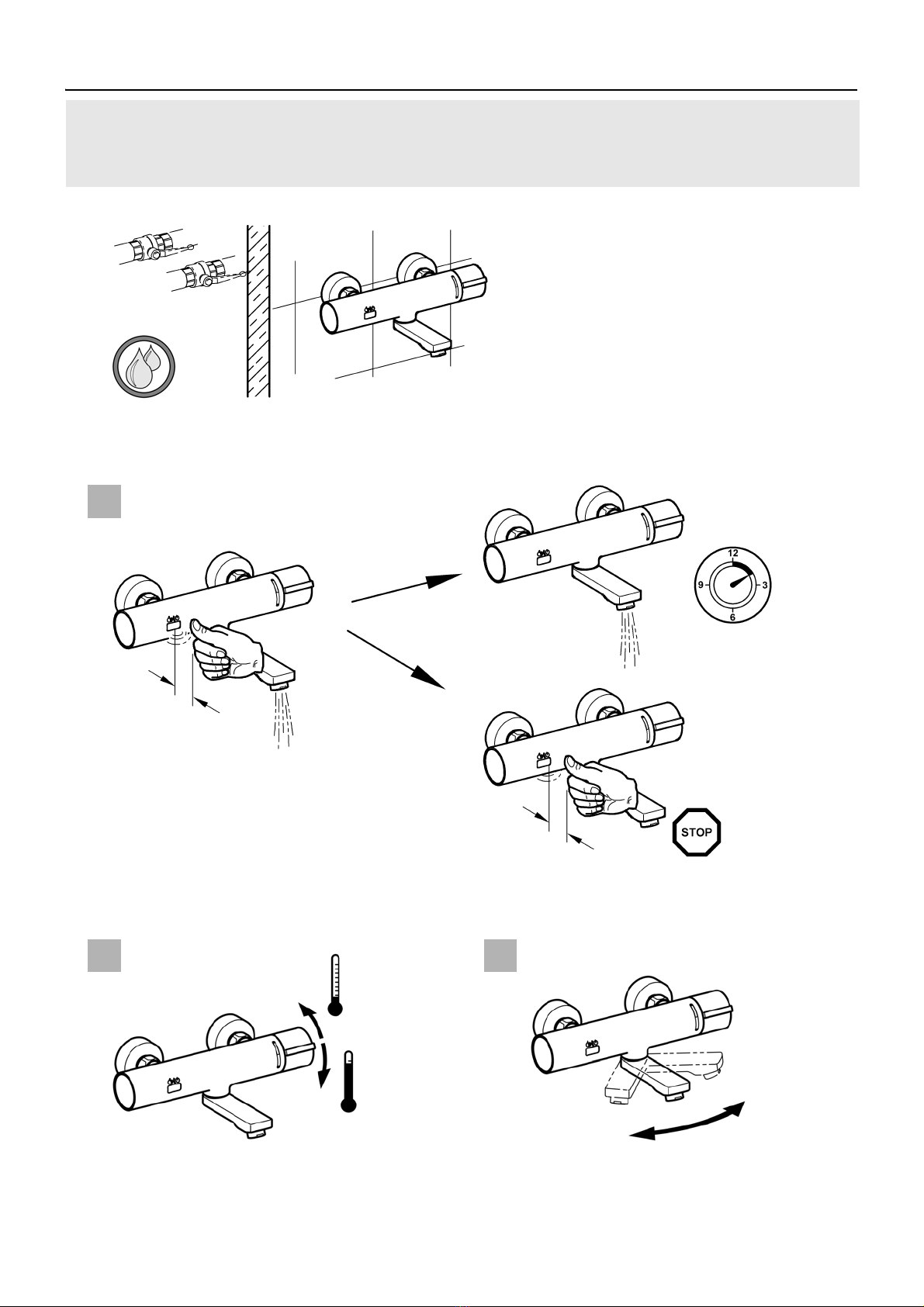

2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
A
10 s
5 – 10
5 – 10
B C

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm
- 12 -
3. Hygienespülung ein- / ausschalten
EN Switching hygiene flushing 
on/off
NL Hygiënische spoeling 
in-/uitschakelen
CS Zapněte/vypněte 
hygienické propláchnutí
FR Activer/désactiver 
le rinçage hygiénique
PL Włączyć/wyłączyć
spłukiwanie higieniczne
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
ES Activar/Desactivar 
el aclarado higiénico
SV Koppla hygienspolningen 
till / från
RU Гигиеническое промывание
включить/выключить
IT Attivare/disattivare 
lo sciacquo igienico
EN PL
►Ensure open outlet.
►After 24h of non-use, water flows 30 s.
►Zapewnićswobodny wylot.
►Po 24 godz. niekorzystania przez 30 s.
wypływa woda.
DE SV
►Freien Auslauf gewährleisten.
►Nach 24h Nichtbenutzung fließt 30 s
Wasser.
►Garantera fritt avlopp.
►Vatten flyter 30 s efter 24 timmars
användningspaus.
FR CS
►Garantir un écoulement libre.
►L'eau s'écoule pendant 30 s après 24h de
non utilisation.
►Zajistěte volný odtok.
►Při nepoužívání 24 h nechte 30 s téct vodu.
ES FI
►Garantizar una salida libre.
►Si no se realiza ningún uso durante 24
horas, fluye agua durante 30 segundos.
►Vapaan virtauksen takaaminen.
►Käyttämättömänä 24 h jälkeen virtaa vettä
30 s.
IT RU
►Garantire l'erogazione libera.
►Dopo 24h di inutilizzo scorre acqua per
30 s.
► Обеспечить беспрепятственный слив
►Поcле того, как устройство не
используется втечение 24 ч, втечение
30 сек течёт вода.
NL
►Vrije uitloop garanderen.
►Na 24 uur niet te zijn gebruikt stroomt er
gedurende 30 s water.
24 h 30 s
A B

- 13 -
ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm

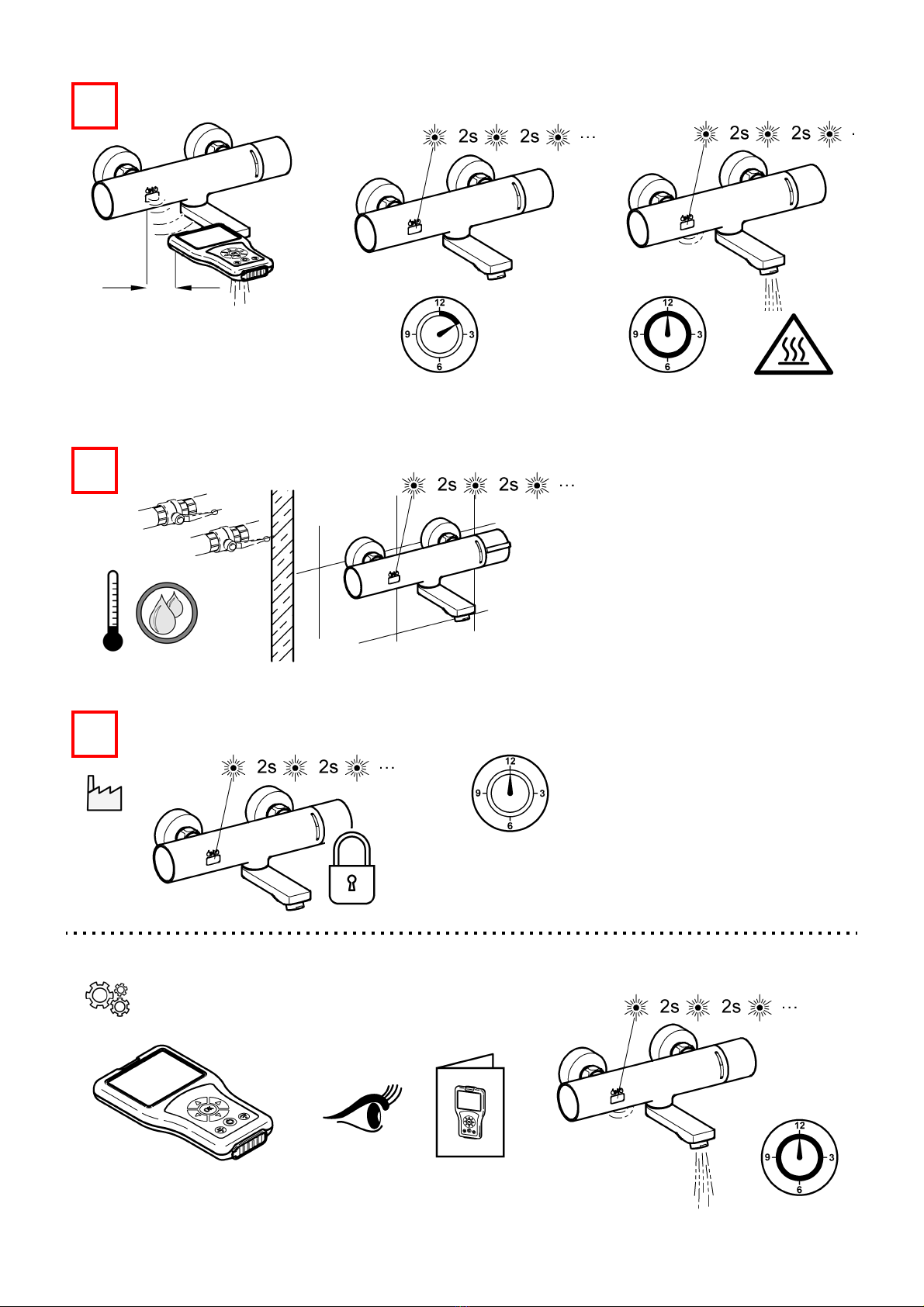

3.
–
1 9
1
2,5 mm

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm
- 14 -
23
4
A
B
2x
1x
5
60 s

- 15 -
ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm
6
>12 s
7
1x
24 h 30 s
A
0 h 0 s
B

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm
- 16 -
4. Thermische Desinfektion
EN Thermal disinfection NL Thermische desinfectie CS Tepelná dezinfekce
FR Désinfection thermique PL Dezynfekcja termiczna FI Terminen desinfiointi
ES Desinfección térmica SV Termisk desinfektion RU Термическая дезинфекция
IT Disinfezione termica
98
2,5 mm
1
2 3
5 – 10
>70°

- 17 -
ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm
100 – 300
4
>70°
5 min10 s
5
6
0 s
1 – 255 s
