SÄKERHETSFÖRESKRIFTER
Läs noga igenom denna br ks-
och monteringsanvisning, i synner-
het säkerhetsföreskrifterna, innan
d installerar och börjar använda
prod kten.
Spara br ksanvisningen för senare
användning eller till den som even-
t ellt övertar prod kten efter dig.
Gör prod kten strömlös innan all
form av rengöring och skötsel.
§Avledning av tblåsningsl ften
skall tföras i enlighet med fö-
reskrifter tfärdade av berörd
myndighet.
§Utblåsningsl ften får inte ledas
in i rökkanal som används för
avledning av rökgaser från t ex
gas- eller braskaminer, ved- el-
ler oljepannor etc.
§Avståndet mellan spis och pro-
d kt måste vara minst 45 cm.
Vid gasspis ökas avståndet till
65 cm. Om högre monterings-
höjd rekommenderas av gas-
spisens tillverkare ska hänsyn
tas till detta.
§För att ndvika att fara ppstår
ska fast installation, tbyte av
sladdställ eller annan typ av
ansl tning tföras av behörig
fackman.
§Att flambera nder prod kten
är inte tillåtet.
§Tillräckligt med l ft måste till-
föras r mmet när prod kten
används samtidigt med pro-
d kter som använder annan
energi än el-energi, t ex gas-
spis, gas- eller braskaminer,
ved- eller oljepannor etc.
§ Prod kten kan användas av
barn från 8 år och personer
med nedsatt mental, sensorisk
eller fysisk förmåga, eller brist
på erfarenhet och k nskap, om
de informeras om h r prod k-
ten är avsedd att användas.
§Barn skall inte leka med pro-
d kten. Rengöring och nder-
håll av prod kten skall inte
tföras av barn tan tillsyn.
§Åtkomliga delar av prod kten
kan bli heta i samband med
matlagning.
§Risken för brandspridning ökar
om inte rengöring sker så ofta
som anges.
991.0506.009/D000000006909/180373/2021-10-05 3

INSTALLATION
Spiskåpan är avsedd för montering infälld i
skåp. Spiskåpan är tr stad med elektro-
nisk styrning för EC-motor, motordrivet
spjäll, LED-belysning och metalltrådsfilter.
Installation, användning, skötsel, nderhåll
mm framgår av denna anvisning.
TEKNISKA UPPGIFTER
Fi .1
Mått se Fig.1
Elektrisk
ansl tning 230 V ~ med skyddsjord.
Belysning LED 2 x 2 W
Styrledare 1 - 10 V
Vid leverans är inställ-
ningarna 3, 5 och 10 V.
INSTALLATI N
Monteringsdetaljer, skr var för ppfästning
mm levereras med spiskåpan.
Elektrisk installation
Spiskåpan levereras med sladd och jordad
stickpropp för ansl tning till jordat vägg t-
tag samt lågspänningskabel för ansl tning
till EC-motor. Vägg ttaget ska vara åtkom-
ligt efter installation.
Montering anslutningsstos med spjäll
Fi .2
Utl ftdonet levereras in ti spiskåpan.
Spjällaxel A placeras i öglan nder spjäl-
locket, se Fig.2. Se till att klackarna B ham-
nar nder plåtkanten och att donet snäpper
fast.
Montering
Monterin mellan, eller i skåp utan
botten.
3,5 X 13
Fi .3
Spiskåpan monteras med hjälp av konsoler.
4991.0506.009/D000000006909/180373/2021-10-05

Märk t och fäst skr var (3,5 x 13) så att
de sticker t några millimeter i båda skåps-
idorna enligt måttbilden, Fig.3A. Om man
vill placera spiskåpans ndersida i linje med
skåpradens ndersida används det övre
måttet, 102, se Fig.3A. Konsolerna är j -
sterbara på spiskåpan för att passa olika
skåpdj p, Fig.3B.
BA
C
3,5 X 6,5
3,5 X 13
Fi .4
Montera konsolerna i spiskåpan tan att
dra åt skr varna (3,5 x 6,5) helt och j stera
konsolerna så att de passar mot skåpsidor-
na, Fig.4A. Häng pp spiskåpan i de för-
monterade skr varna i skåpsidan. Dra åt
skr varna på konsolen och i väggen, Fig.4B.
Lås fast konsolerna med låsskr var, Fig.4C
(3,5 x 13).
Monterin i skåp med botten
Fi .5
3,5 X 13
Fi .6
Spiskåpan monteras med hjälp av konsoler.
Såga pp ett hål i skåpbotten enligt måttbil-
den, Fig.5. Fäst konsolerna så långt in det
går på spiskåpan. Skj t pp spiskåpan i hå-
let mot skåpets botten. Drag t, Fig.6A, och
skr va fast konsolerna i sidorna på skåpet,
Fig.6B, med skr var 3,5 x 13. Drag fast
konsolerna i spiskåpan.
Anslutnin till frånluftkanal
Ansl t spiskåpan med rör eller slang Ø125
mm.
Fi .7
bs!
Vid montering med ansl tningsslang,
måste slangen monteras sträckt när-
mast ansl tningen, Fig.7.
Borttagning av skyddsplast
Avlägsna all skyddsplast från filter och
event ella övriga delar av prod kten.
991.0506.009/D000000006909/180373/2021-10-05 5

INJUSTERING AV LUFTFLÖDEN
ÄNDRING AV LUFTMÄNGD VIA
MPR GRAMMERING AV
STYRNING
Hastigheterna är omprogrammeringsbara
mellan 1 och 10 V.
Vid leverans är inställningarna 3 V för has-
tighet 1, 5 V för hastighet 2 och 10 V för
hastighet 3.
A B C D E
Börja alltid inställningen med lägsta hastig-
het sedan på de högre hastigheterna. Det
måste vara lägre volttal på hastighet 1 än
på hastighet 2 och lägre volttal på hastighet
2 än på hastighet 3. Starta med hela volt
och finj stera med tiondels volt.
Aktivera programmeringsläge
All inställning kräver programmeringsläge.
+
5 s.
Håll in knapp Aoch Bi ca. 5 sek nder. Indi-
keringslamporna lyser nder tiden, när de
börjar blinka är styrningen i programerings-
läge.
bs!
Om ingen knapp rörs nder 30 sek nder
så går styrningen t r programmering-
släge och tidigare inställda volttal
kvarstår.
Spara inställningar
När programmeringen är klar spara inställ-
ningarna genom att hålla inne knapp Aoch
Bi ca. 5 sek nder. Indikeringslamporna ly-
ser nder tiden, när de slocknar är inställ-
ningarna sparade.
mprogrammering av hastigheter
Aktivera programmeringsläge
Välj vilken hastighet d vill ändra genom att
trycka på knapp C,Deller E.
1V 0.1V
Vald knapp lyser och spänningen indikeras
genom blinkningar. Först knapp Asom indi-
kerar hela volt, sedan knapp Bsom indike-
rar tiondels volt.
Öka volttalet genom att trycka på knapp A.
Varje knapptryckning ger pl s 1 volt och in-
dikeras med en till blinkning.
Samma förfarande gäller för knapp B
(tiondels volt).
5 s.
Sänk volttalet genom att hålla inne en has-
tighetsknapp i 5 sek nder. Då återgår och
anpassas volttalet till lägsta möjliga inställ-
ning. Därifrån kan man stega ppåt till öns-
kat volttal. Spara inställningarna.
Fabriksåterställning
Aktivera programmeringsläge
+
5 s.
För att återgå till fabriksinställning, håll inne
knapp Aoch Ei 5 sek nder. Indikeringslam-
porna blinkar nder tiden, när de slocknar
är återställningen gjord.
6991.0506.009/D000000006909/180373/2021-10-05

SPJÄLLINSTÄLLNING
Grundflöde

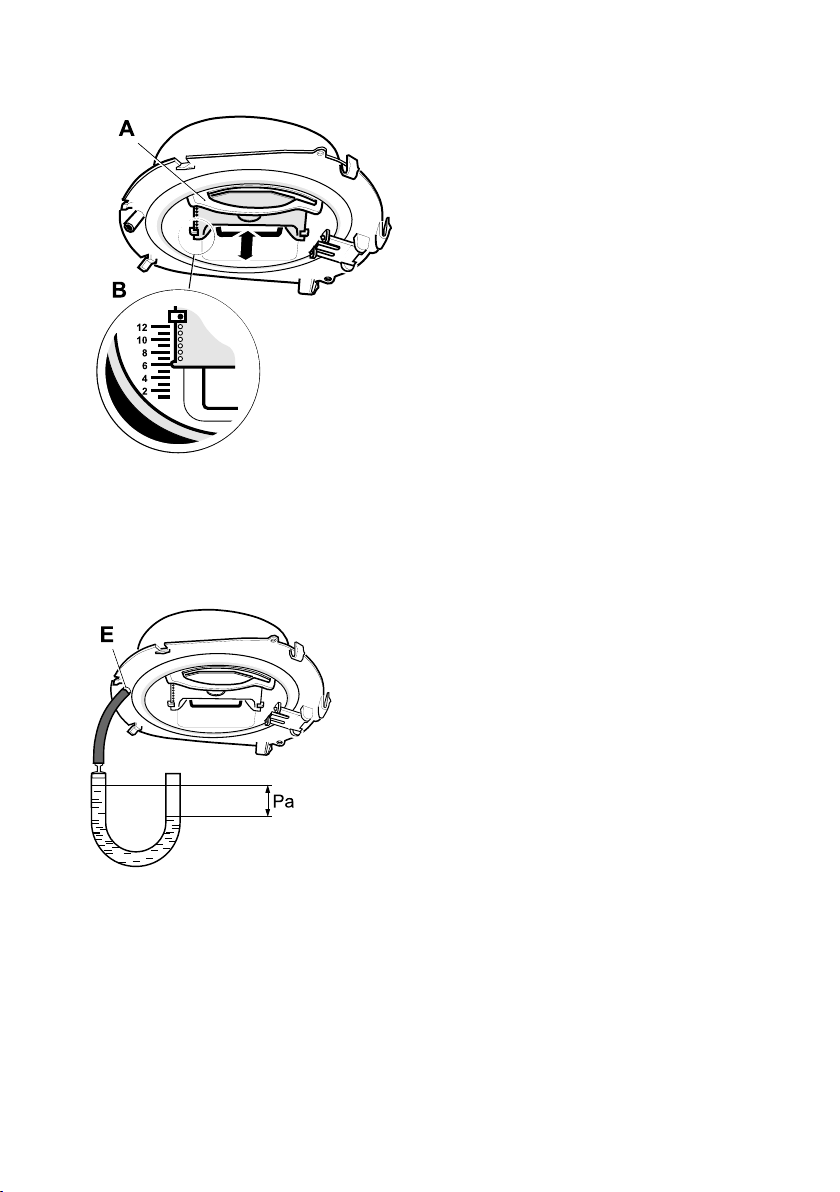

Fi .8
Gr ndventilationen ställs in genom att
skj tspjället A placeras i önskat läge enligt
markering B, Fig.8. (Se diagram, sidan 39.)
Tryckfallsmätning
Fi .9
Tryckfallsmätningen tföres genom att
slangen monteras på mät ttaget E i stosens
framkant, Fig.9.
991.0506.009/D000000006909/180373/2021-10-05 7

ANVÄNDNING
FUNKTI N STRÖMBRYTARE
Centralfläkten går alltid på gr ndläge för all-
män- och våtr msventilation.
23
VL 1
A B C D E
Fi .10
A. Belysning.
B. Ökad allmän- och våtr msventilation.
Centralfläkten går på högsta hastighet.
Återgår till gr ndventilation efter 60
min ter.
C. Öppet spjäll. Hastighet 1 på fläktmotor.
D. Öppet spjäll. Hastighet 2 på fläktmotor.
E. Öppet spjäll. Hastighet 3 på fläktmotor.
Spjället stängs a tomatiskt efter 60 min -
ter och centralfläkten återgår till gr ndläge.
Man kan även återgå till gr ndläge genom
att trycka in aktiv knapp ytterligare en
gång.
Låt gärna spjället vara öppet en st nd före
och efter matlagning för att hindra att os
sprids i r mmet.
ÄNDRING AV FUNKTI NER PÅ
STRÖMBRYTARE
F nktionerna för strömbrytaren kan ändras
genom omprogrammering av knappsatsen.
(Kontakta k ndtjänst.)
SKÖTSEL CH UNDERHÅLL
Rengöring
Spiskåpan torkas av med våt trasa och
diskmedel. Filtren ska rengöras minst var-
annan månad vid normal användning. Ren-
gör oftare vid intensiv användning.
Fi .11
Ta bort fettfilter genom att öppna snäppet,
Fig.11. Hantera filter försiktigt, var noga
med att inte bocka dem.
Blötlägg filtret i varmt vatten blandat med
diskmedel. Filtret kan även diskas i maskin.
Sätt tillbaka fettfilter efter rengöring, se till
att de snäpper fast ordentligt.
Insidan av spiskåpan samt spjället ska ren-
göras minst två gånger per år. Torka av
med våt trasa och diskmedel. Spjället ren-
görs enklast när det är öppet.
BYTE AV LED-BELYSNING CH
LED-DRIVER
Fi .12
bs!
Byte av LED-belysning och LED-driver
ska tföras av behörig fackman. Kontak-
ta service.
Belysning och driver måste bytas t mot en
motsvarande specialarmat r och driver från
tillverkaren eller dess serviceagent.
8991.0506.009/D000000006909/180373/2021-10-05

SERVICE OCH GARANTI
Kontrollera att säkringen är hel. Prova alla
f nktioner för att säkerställa vad som inte
f ngerar.
Kontakta Franke Service
tel. [phone]
www.franke.se/service
De kan hjälpa till att åtgärda felet eller anvi-
sa till närmaste servicefirma för snabb och
bra service.
Prod kten omfattas av gällande EHL-
bestämmelser.
EMBALLAGE- CH
PR DUKTÅTERVINNING
Emballaget ska lämnas in på närmaste
miljöstation för återvinning.
Symbolen anger att prod kten
inte får hanteras som h shålls-
avfall. Den skall i stället lämnas
in på ppsamlingsplats för
återvinning av el- och elektro-
nikkomponenter. Genom att säkerställa att
prod kten hanteras på rätt sätt bidrar d till
att förebygga event ellt negativa miljö- och
hälsoeffekter som kan ppstå om prod k-
ten kasseras som vanligt avfall. För ytterli-
gare pplysningar om återvinning bör d
kontakta lokala myndigheter, sophämt-
ningstjänst eller affären där d köpte varan.
991.0506.009/D000000006909/180373/2021-10-05 9

SAFETY INSTRUCTIONS
Please read this installation and
ser g ide caref lly before instal-
ling and sing the prod ct, paying
special attention to the safety
instr ctions.
Keep the instr ctions for referen-
ce or for the next owner.
Disconnect the prod ct from the
power s pply prior to cleaning or
maintenance.
§Diversion of exha st air shall
be carried o t in accordance
with instr ctions iss ed by the
appropriate a thority.
§Exha st air may not be direc-
ted into fl es that are sed for
f mes from items s ch as gas,
wood or oil-b rning stoves or
fireplaces.
§The distance between the sto-
ve and the prod ct m st be at
least 45 cm. For gas hob, the
distance sho ld be increased
to 65 cm. Adj st accordingly if
the stove man fact rer recom-
mends a higher mo nting
height.
§For safety reasons, installation
and replacement of cables or
other types of connectors
sho ld only be carried o t by a
q alified professional.
§Yo m st not flambé food n-
derneath the prod ct.
§If the hood is to be sed at the
same time as prod cts that
se energy so rces other than
electricity, i.e., gas hobs, gas,
wood or oil-b rning stoves or
fireplaces, etc, the room m st
have an adeq ate s pply of
air.
§ The prod ct may be sed by
children from 8 years of age
and persons with mental, sen-
sory or physical impairment, or
a lack of experience and know-
ledge, provided they are given
information abo t how the pro-
d ct is to be sed.
§Children sho ld not be allowed
to play with the prod ct. Child-
ren m st not ndertake clea-
ning or maintenance of the
prod ct ns pervised.
§Accessible parts of the prod ct
may become hot when food is
being prepared.
§A fire is more likely to spread if
the prod ct is not cleaned as
freq ently as indicated.
10 991.0506.009/D000000006909/180373/2021-10-05

INSTALLATION
The cooker hood is intended for installation
b ilt into c pboards. The cooker hood is
eq ipped with electronic control for EC mo-
tors, a motorised damper, LED lighting and
a metal mesh filter. Installation, se, care,
maintenance, etc., are described in these
instr ctions.
TECHNICAL INF RMATI N
Fi . 1
Meas re-
ments see Fig. 1
Electrical
connection
230 V ~ earthed.
Lighting LED 2 x 2 W
Control
cable
1–10 V
Upon delivery, the set-
tings are 3, 5 and 10 V.
INSTALLATI N
Fixing parts, screws for mo nting, etc. are
s pplied with the cooker hood.
Electrical installation
The cooker hood is s pplied with an electri-
cal cable and earthed pl g for connection
to an earthed wall socket as well as a low
voltage cable for connection to an EC mo-
tor. The wall socket m st be accessible af-
ter installation is complete.
Assembly of connecting sleeve
coupling with damper
Fi . 2
The o tlet air terminal device is s pplied,
fitted inside the cooker hood.
The damper shaft A sho ld be positioned in
the eye nder the damper cover; see Fig. 2.
Make s re that the tabs B end p nder the
edge of the plate and that the device snaps
into place.
991.0506.009/D000000006909/180373/2021-10-05 11

Assembly
Installation between or in cupboards
without bases.
3,5 X 13
Fi . 3
The cooker hood is installed sing
brackets.
Mark o t and fasten screws (3,5 x 13) so
that they protr de a few millimetres from
both c pboard sides as ill strated, Fig. 3A.
If it is intended to align the nderside of the
cooker hood with the nderside of the row
of c pboards, se the pper meas rement,
102, see Fig. 3A. The cooker hood brackets
are adj stable to fit vario s c pboard
depths, Fig. 3B.
BA
C
3,5 X 6,5
3,5 X 13
Fi . 4
Move the cooker hood brackets witho t f l-
ly tightening the screws (3,5 x 6,5) helt och
j stera konsolerna så att de passar mot
skåpsidorna, Fig. 4A. Hang the cooker hood
in the pre-installed screws in the side of the
c pboard. Tighten the screws in the bracket
and on the wall, Fig. 4B. Lock the brackets
into position sing the locking screws, Fig.
4C (3,5 x 13).
Installation in cupboards with bases.
Fi . 5
3,5 X 13
Fi . 6
The cooker hood is installed sing
brackets.
Using a saw, c t o t a hole in the base of
the c pboard, Fig. 5. Attach the brackets as
far into the cooker hood as possible. Insert
the cooker hood p into the hole in the
base of the c pboard. P ll o t, Fig. 6A,
oand se screws to fasten the brackets to
the sides of the c pboard, Fig. 6B, with
screws 3,5 x 13. Tighten the brackets in
the cooker hood.
12 991.0506.009/D000000006909/180373/2021-10-05

Connection to exhaust flue
Connect the cooker hood with a pipe or
t bing Ø 125 mm.
Fi . 7
Attention!
When sing connecting t bing, the t b-
ing m st be stretched and assembled to
fit directly next to the connection, Fig. 7.
Removal of protective plastic
Remove all protective plastic from the filter
and any other parts of the prod ct.
991.0506.009/D000000006909/180373/2021-10-05 13

ADJUSTING THE AIR FLOW
CHANGING THE AIR V LUME VIA
REPR GRAMMING C NTR L
The speeds are reprogrammable from 1 to
10 V.
Upon delivery, the settings are 3 V for
speed 1, 5 V for speed 2 and 10 V for speed
3.
A B C D E
Always start by adj sting the lowest speed
setting and then go on to the higher
speeds. There m st be a lower voltage at
speed 1 than at speed 2 and a lower volta-
ge at speed 2 than at speed 3. Start with
whole volts and make fine adj stments to
tenths of a volt.
Activate programming mode
All settings m st be made in programming
mode.
+
5 s.
Press and hold b ttons Aand Bfor approx.
5 seconds. The indicator lights are ill mi-
nated d ring this period. When they start
flashing the control is in programming
mode.
Attention!
If no b tton is pressed for 30 seconds,
programming mode is exited and the
previo sly set voltages remain.
Save settings
Once programming is complete, save the
settings by holding in b ttons Aand Bfor
approx. 5 seconds. D ring this period the
indicator lights are ill minated. When they
go o t, the settings have been saved.
Reprogramming speeds
Activate programming mode
Select the speed yo want to change by
pressing b tton C,Dor E.
1V 0.1V
The selected b tton is ill minated and the
voltage is indicated via flashes. First b tton
Awhich indicates whole volts, then b tton
Bwhich indicates tenths of a volt.
Raise the voltage by pressing b tton A.
Each press of the b tton gives 1 volt more
and is indicated by an extra flash.
The same proced re applies to b tton B
(tenths of a volt).
5 s.
Lower the voltage by holding a speed b t-
ton in for 5 seconds. The voltage then falls
and is adj sted to the lowest possible set-
ting. From there yo can step p to the des-
ired voltage. Save the settings.
Factory reset
Activate programming mode
+
5 s.
To revert to the factory settings, hold in
b ttons Aand Efor 5 seconds. D ring this
period the indicator lights flash. When they
go o t, the reset has been completed.
14 991.0506.009/D000000006909/180373/2021-10-05

SETTING THE DAMPER
Basic flow
Fi . 8
Basic ventilation is set by moving the slid-
ing damper A to the desired position ac-
cording to marking B, Fig. 8. (See diagram,
page 39.)
Measuring pressure drop
Fi . 9
The press re drop is meas red by fitting
the hose on the meas ring port E at the
front edge of the co pling, Fig. 9.
991.0506.009/D000000006909/180373/2021-10-05 15

INSTRUCTIONS FOR USE
FUNCTI N SWITCH
Central fan is always r nning in standard
mode for general and sanitary ventilation.
23
VL 1
A B C D E
Fi . 10
A. Lighting.
B. Increased general and sanitary ventila-
tion. The central fan r ns at top speed.
Ret rns to basic ventilation after 60
min tes.
C. Open damper. Speed 1 on fan motor.
D. Open damper. Speed 2 on fan motor.
E. Open damper. Speed 3 on fan motor.
The damper closes a tomatically after 60
min tes and the central fan ret rns to stan-
dard mode. It can also be ret rned to stan-
dard mode by pressing in the activating
b tton one more time.
Ideally, keep the damper open a short while
before and after cooking, in order to avoid
the spread of odo rs in the room.
CHANGING SWITCH FUNCTI NS
Switch f nctions can be changed by repro-
gramming the b tton panel. (Contact C s-
tomer Services.)
CARE AND MAINTENANCE
Cleaning
The cooker hood sho ld be cleaned with a
damp cloth and washing- p liq id. With nor-
mal sage, the filters m st be cleaned at
least every other month. Clean more often
after intensive se.
Fi . 11
Remove the grease filters by opening the
snap retainer, Fig. 11 Handle the filters ca-
ref lly, taking care not to bend them.
Soak the filter in a sol tion of warm water
and washing- p liq id. The filter can also be
washed in a dishwasher.
Refit the grease filters after cleaning, mak-
ing s re they snap firmly into place.
The inside of the cooker hood and the dam-
per m st be cleaned at least twice a year.
Wipe with a damp cloth and washing- p li-
q id. The damper is easiest to clean when
it is open.
REPLACEMENT F LED LIGHTING
AND LED DRIVER
Fi . 12
Attention!
The replacement of the LED lighting and
LED driver m st be carried o t by an
a thorised professional. Contact the ser-
vice organisation.
If the lighting and driver are damaged, they
m st be replaced with an eq ivalent special
light fixt re and driver from the man fact -
rer or its service agent.
16 991.0506.009/D000000006909/180373/2021-10-05

SERVICING AND WARRANTY
Check that the f se is intact. Go thro gh all
the f nctions to check what is not working.
Contact Franke Service
Tel. [phone]
www.franke.se/service
They can help yo fix the problem or refer
yo to the nearest service agent for fast
and effective service.
The prod ct is covered by the relevant EHL
provisions.
PACKAGING AND PR DUCT
RECYCLING
The packaging sho ld be deposited at yo r
nearest
recycling point.
The symbol means that the
prod ct m st not be treated as
ho sehold waste. It sho ld in-
stead be taken to a collection
point for the recycling of elec-
trical and electronic components. By ens r-
ing that the prod ct is dealt with in the
correct manner, yo are helping to prevent
the adverse environmental and health ef-
fects that co ld arise if the prod ct was dis-
posed of as reg lar waste. For f rther
information on recycling, contact yo r local
a thority or waste disposal service, or the
store where yo p rchased yo r prod ct.
991.0506.009/D000000006909/180373/2021-10-05 17

SIKKERHEDSFORSKRIFTER
Gennemlæs denne betjenings- og
monteringsvejledning gr ndigt,
især sikkerhedsforskrifterne, før
d installerer og br ger prod ktet.
Gem betjeningsvejledningen til se-
nere br g, eller giv den videre, hvis
en anden overtager prod ktet fra
dig.
Afbryd altid strømmen til prod k-
tet før rengøring og pleje.
§Udledning af dgangsl ft skal
ske i henhold til forskrifter fra
respektive myndigheder.
§Udgangsl ften må ikke ledes
ind i røgkanaler, som anvendes
til dledning af røggas fra f.
eks. gaskaminer, brændeovne
eller oliefyr m.m.
§Afstand mellem komf r og pro-
d kt skal være mindst 45 cm.
Ved gaskomf r øges højden til
65 cm. Hvis gaskomf rets pro-
d cent anbefaler højere mon-
teringsafstand, skal dette
respekteres.
§For at ndgå, at der opstår fa-
rer, skal faste installationer,
dskiftning af ledning eller an-
den form for tilsl tning dføres
af en fagligt kyndig person.
§Det er ikke tilladt at flambere
nder prod ktet.
§Der skal være tilstrækkelig
ventilation i r mmet, når pro-
d ktet br ges sammen med
prod kter, der anvender anden
energi end elektricitet, f.eks.
gaskomf r, gasovn, bræn-
deovn, oliefyr, m.m.
§Prod ktet kan anvendes af
børn fra 8 år, personer med
nedsat mental, sensorisk eller
fysisk f nktion samt personer
den erfaring med og viden om
prod ktet, hvis de informeres
om, hvordan prod ktet skal
anvendes.
§Børn må ikke lege med prod k-
tet. Prod ktet må ikke
rengøres eller vedligeholdes af
børn den opsyn.
§Tilgængelige dele af prod ktet
kan blive varme nder
madlavning.
§Risikoen for brandspredning
øges, hvis emhætten ikke
rengøres som angivet.
18 991.0506.009/D000000006909/180373/2021-10-05

INSTALLATION
Emhætten er beregnet til montering indbyg-
get i skab. Emhætten er dstyret med elekt-
ronisk styring til EC-motor, motordrevet
spjæld, LED-belysning og metaltrådsfilter.
Installation, betjening, pleje, vedligeholdel-
se m.m. fremgår af denne vejledning.
TEKNISKE DATA
Fi . 1
Mål se Fig. 1
Elektrisk
tilsl tning
230 V ~ med
jordforbindelse.
Belysning LED 2 x 2 W
Styrekabel 1 - 10 V
Ved levering er indstilling-
erne 3, 5 og 10 V.
INSTALLATI N
Monteringsdele, skr er for montering m.m.
følger med emhætten.
Elektrisk installation
Emhætten leveres med kabel og jordforb n-
det stik for tilsl tning til jordforb ndet stik-
kontakt samt lavspændingskabel for
tilsl tning til EC-motor. Stikkontakten skal
være tilgængelig efter monteringen.
Montering af tilslutningsstuds med
spjæld
Fi . 2
Udl ftnings dstyret er ved leveringen mon-
teret i emhætten.
Spjældakslen A placeres i bøjlen nder
spjældlåget, se Fig. 2. Sørg for, at griberne
B kommer nder pladens kant, og at delen
klikker fast.
Montering
Monterin mellem skabe eller i et skab
uden bund.
3,5 X 13
Fi . 3
991.0506.009/D000000006909/180373/2021-10-05 19

Emhætten monteres ved hjælp af beslag.
Afmærk og fastgør skr erne (3,5 x 13) så
de stikker nogle millimeter d fra begge
skabssider som i målskitsen, Fig. 3A. Hvis
man vil placere emhættens nderside, så
den fl gter med skabsrækkens nderside,
anvendes det øverste mål, 102, se Fig. 3A.
beslagene kan j steres på emhætten, så de
passer til forskellige skabsdybder, Fig. 3B.
BA
C
3,5 X 6,5
3,5 X 13
Fi . 4
Monter beslagene i emhætten den at
spænde skr erne (3,5 x 6,5) helt, og j ster
beslagene, så de passer mod skabssiderne,
Fig. 4A. Ophæng emhætten i formonterede
skr er i skabssiden. Spænd skr erne mod
beslagene og ind i væggen, Fig. 4B. Lås be-
slagene fast med låseskr er, Fig. 4C (3,5 x
13).
Monterin i skab med bund
Fi . 5
3,5 X 13
Fi . 6
Emhætten monteres ved hjælp af beslag.
Sav et h l i skabsb nden som vist på måls-
kitsen, Fig. 5. Fastgør beslagene så langt
inde, som de kan på emhætten. Skyd em-
hætten op i h llet mod skabets b nd. Træk
d, Fig. 6A, skr beslagene fast på skabets
sider, Fig. 6B, med skr er 3,5 x 13. Træk
beslagene fast i emhætten.
Tilslutnin til udluftnin skanal
Tilsl t emhætten med rør eller slange Ø125
mm.
Fi . 7
bs!
Ved montering med slange skal slangen
monteres dstrakt nærmest tilsl tning-
en, Fig. 7.
Aftagning af beskyttelsesplast
Fjern alt beskyttende plastik fra filtre og
event elle andre dele af prod ktet.
20 991.0506.009/D000000006909/180373/2021-10-05
