RECOMMENDATIONS AND SUGGESTIONS
The Instructions for Use apply to several versions of this appliance. Accordingly,
you may find descriptions of individual features that do not apply to your specific
appliance.

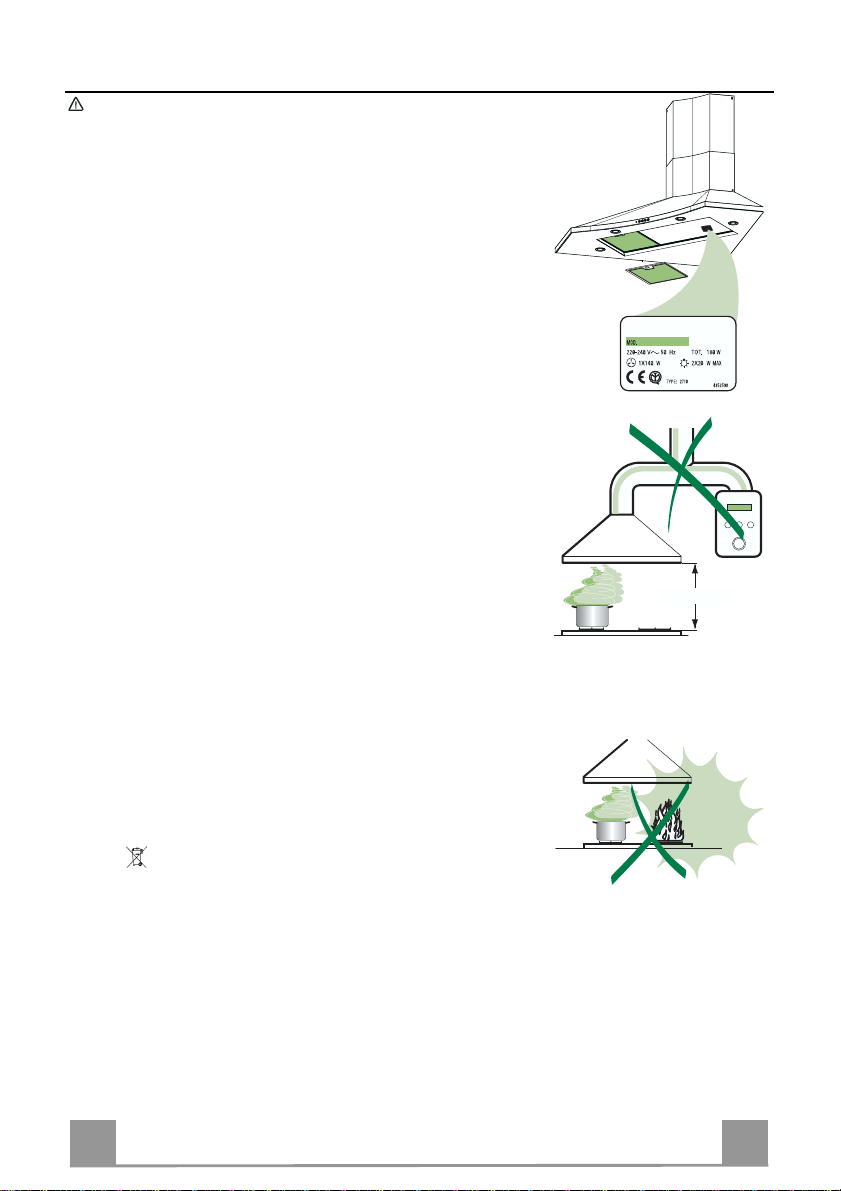

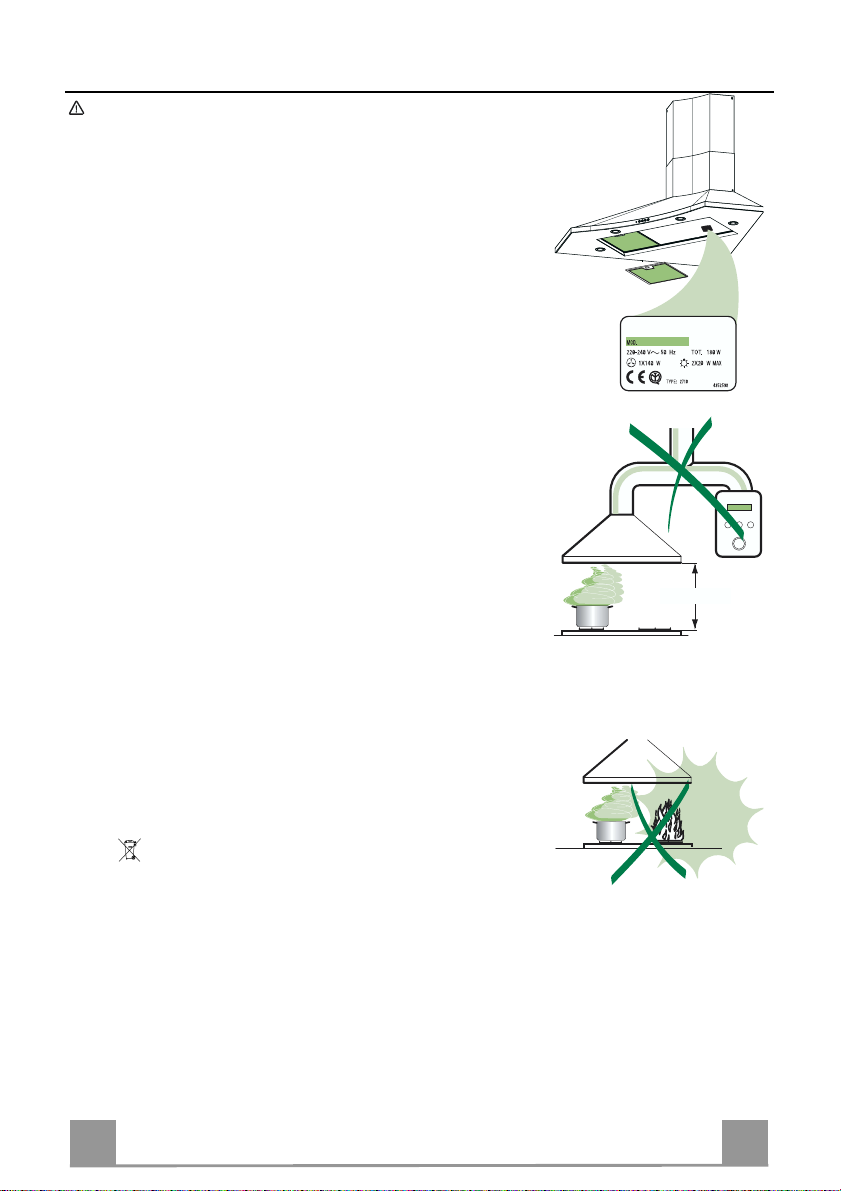

INSTALLATION
• The manufacturer will not be held liable for any damages resulting from incorrect or
improper installation.
• The minimum safety distance between the cooker top and the extractor hood is 650
mm.
• Check that the mains voltage corresponds to that indicated on the rating plate fixed
to the inside of the hood.
• For Class I appliances, check that the domestic power supply guarantees adequate
earthing.
Connect the extractor to the exhaust flue through a pipe of minimum diameter 120
mm. The route of the flue must be as short as possible.
• Do not connect the extractor hood to exhaust ducts carrying combustion fumes
(boilers, fireplaces, etc.).
• If the extractor is used in conjunction with non-electrical appliances (e.g. gas burn-
ing appliances), a sufficient degree of aeration must be guaranteed in the room in
order to prevent the backflow of exhaust gas. The kitchen must have an opening
communicatingdirectly with the open air in order to guarantee the entry of clean air.
USE
• The extractor hood has been designed exclusively for domestic use to eliminate
kitchen smells.
• Neveruse the hood for purposes other than for which it has ben designed.
• Never leave high naked flames under thehood when it is in operation.
• Adjust the flame intensity to direct it onto the bottom of the pan only, making sure
that it does not engulf the sides.
• Deep fat fryers must be continuously monitored during use: overheated oil can burst
into flames.
• Do not flambè under the range hood; risk of fire
• This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge,
unless they have been given supervision or instruction concerning use of the appli-
ance by a person responsible for their safety.
• Children should be supervised to ensure thatthey do not play with the appliance.
MAINTENANCE
• Switch off or unplug the appliance from the mains supply before carrying out any
maintenance work.
• Clean and/orreplace the Filters after the specified time period.
• Clean the hoodusing a damp cloth and a neutral liquid detergent.
The symbol on the product or on its packaging indicates that this productmay not be treated as
household waste. Instead it shall be handed over to the applicable collection point for the recycling
of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human health, which could other-
wise be caused byinappropriate waste handling of this product. For more detailed information about
recycling ofthis product, please contact your local city office, your household waste disposal service
or the shop where you purchased the product.
650 mm min.

EN
8
8

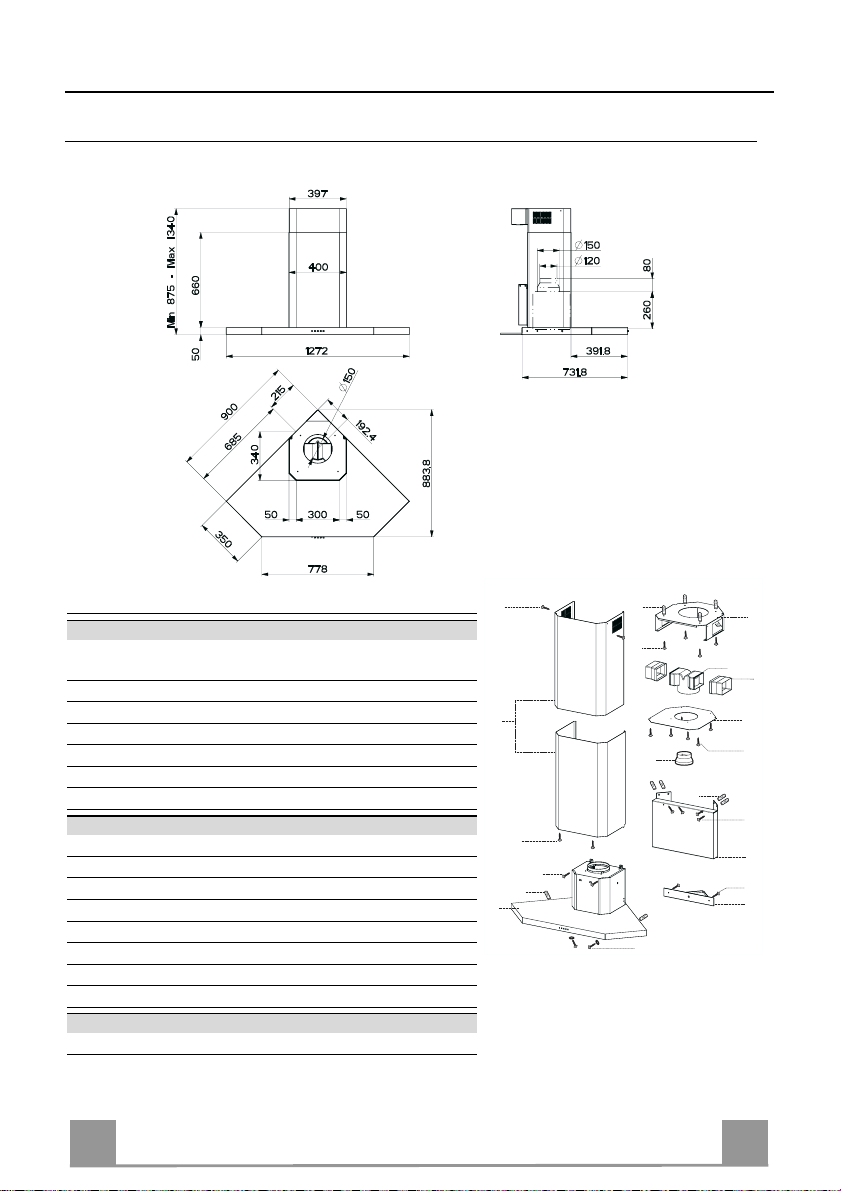

CHARACTERISTICS
Dimensions
Components
Ref. Q.ty Product components
11 Cooker hood complete with control unit, lights, blower
unit, filters
21 Telescopic chimney comprised of:
2.1 1 upper chimney
2.2 1 lower chimney
91 reducer flange ø 150-120 mm
14.1 2 air outletconnection extension
15 1 air outlet connection
Ref. Q.ty Installation components
7.1 1 Lower corner spacer
7.2 1 Hood fixing support piece
7.3 1 Air outlet connection support piece
7.4 1 Upper chimney support piece
11 10 Wall plugs ø 8
12a 10 Screws 4,2 x 44,4
12b 2 Screws 4,2 x 12,7
12c 12 Screws 2,9 x 9,5
Q.ty Documentation
1 Instruction booklet
14.1
15
12a
11
11
11
12b
12c
12c
12a
12c
12c
12a
9
2.1
2.2
2
17.1
7.2
7.3
7.4

EN
9
9
INSTALLATION
Drilling the wall and fixing the brackets
Do the following marking on the wall:
• a horizontal line at minimum 650 mm above the hob.
• As indicated, place the support fixing piece of the hood 7.2 at 338,5 mm above the horizon-
tal reference line.
• Mark the centres of holes in the support.
• Drill ø 8 mm.
• Insert the dowels 11 into the holes.
• Fix the support using the screws 12a (4,2 x 44,4) supplied.
• Insert and screw two screws 12b (4,2 x 12,7) (supplied) into the holes for the hood body fix-
ing, placed in the frontal part of the support fixing piece leaving a 5-6 mm distance between
the support and the screw head.
• As indicated, place the upper chimney support 7.4 at the corner of the ceiling.
• Mark the centres of holes in the upper chimney support 7.4.
• Drill ø 8 mm.
• Insert the dowels 11 into the holes.
• Fix the upper chimney support using the screws 12a (4,2 x 44,4) supplied.
N.B. In case of impossibility to install the Upper chimney support 7.4. to the ceiling, it’s pos-
sible to do that lower, using the 4 Back holes instead of the Uppers.
To install the hood in recycling version it is necessary to follow the instructions described
in the part concerning Recirculation version Air Outlet.
338,5
650 min.
7.2
11
12a
12b
7.4
11
12a

EN
1
0
10
Mounting the hood body
• If, according to installer, the empty space between the lower
part of the hood and the wall corner has to be filled, it is then
necessary to install the corner spacer 7.1 at the hood basis us-
ing two screws 12c (2,9 x 9,5) supplied.
• Fasten the two screws Vr placed at the hook areas of the hood.
• Hang the hood body on the specific screws 12b (4,2 x 12,7).
• Fasten definitively the support screws 12b (4,2 x 12,7).
• It is possible to level the hood body by adjusting the screws
Vr.
• To definitively fix the hood to the ceiling it is necessary to use
two remaining screws together with plug and washer. These
have to be placed from inside the hood.
12b
Vr

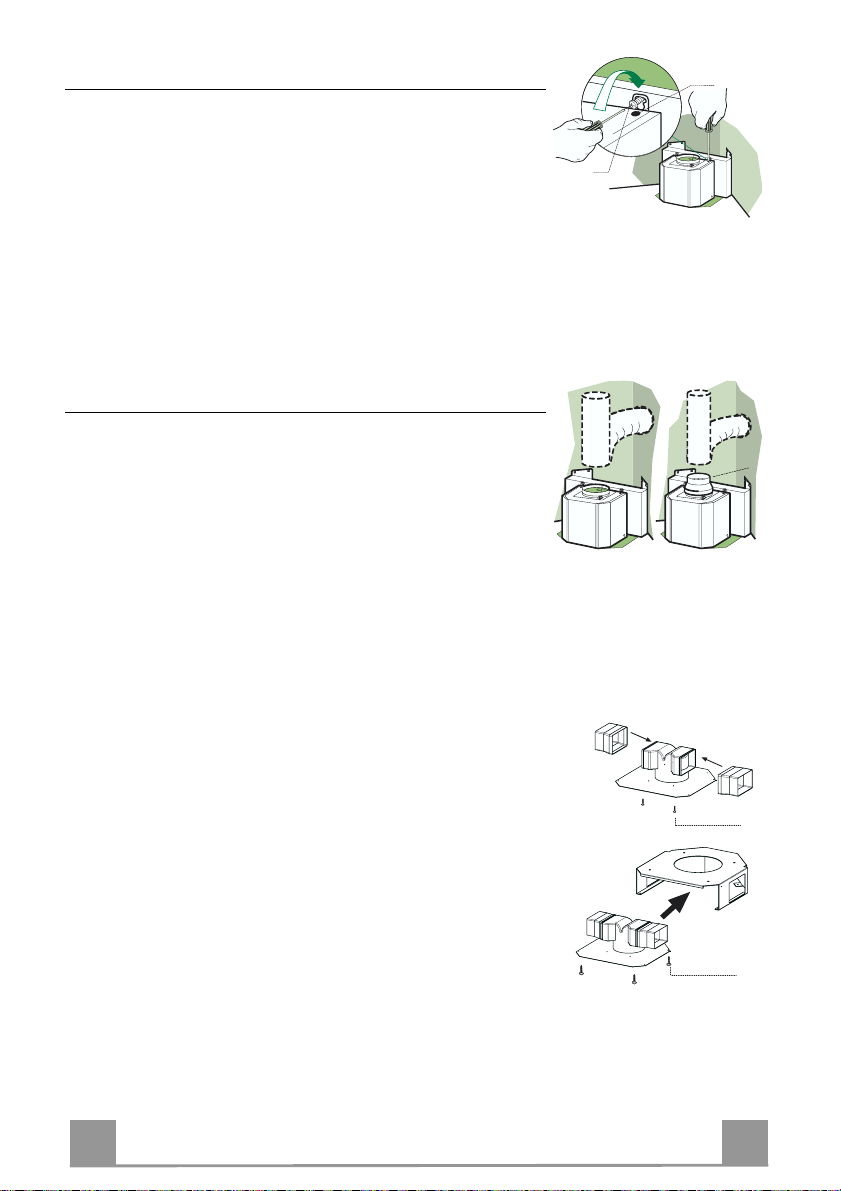

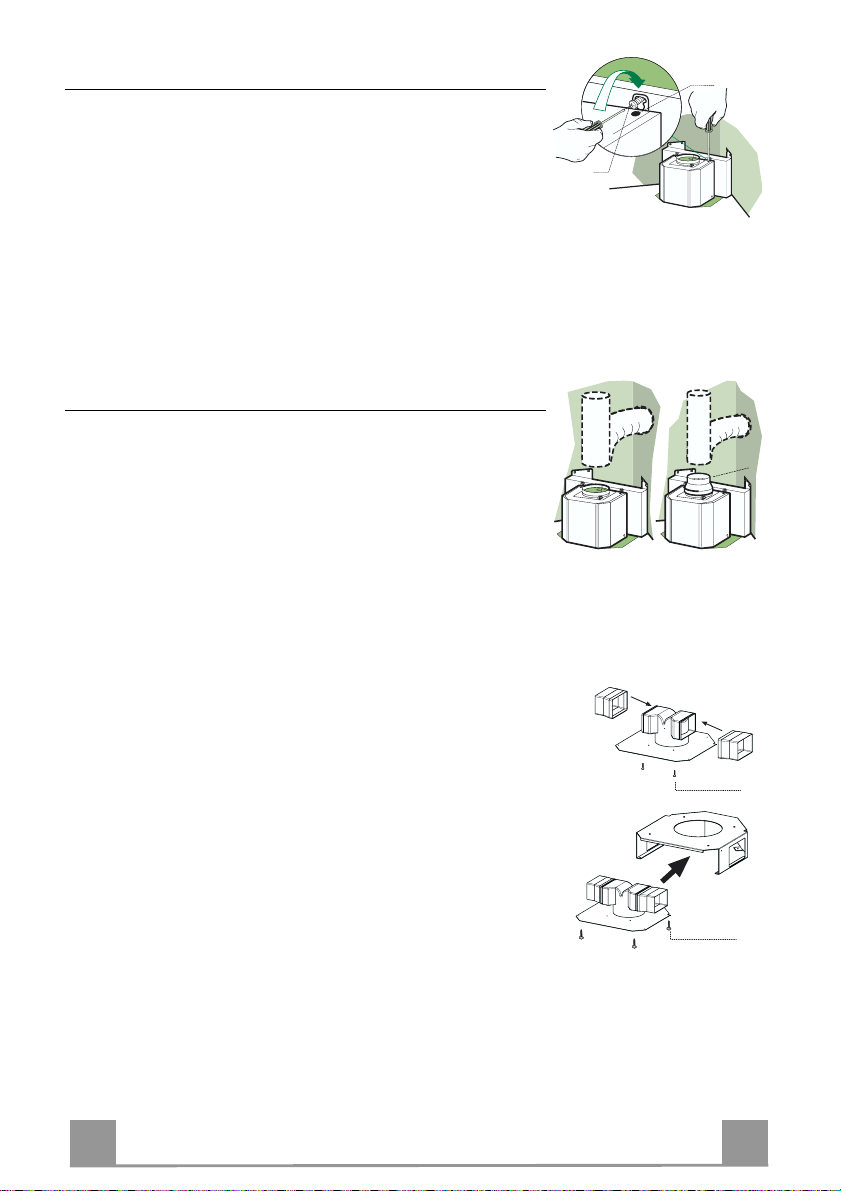

Connections
DUCTED VERSION AIR EXHAUST SYSTEM
When installing the ducted version, connect the hood to the
chimney using either a flexible or rigid pipe ø 150 or 120 mm,
the choice of which is left to the installer.
• To install a ø 120 mm air exhaust connection, insert the re-
ducer flange 9 on the hood body outlet.
• Fix the pipe in position using sufficient pipe clamps (not sup-
plied).
• Remove any activated charcoal filters.
ø 150
9
ø 120
RECIRCULATION VERSION AIR OUTLET
• Insert the extension pieces 14.1 laterally on the air outlet con-
nection piece 15.
Fix the connection piece with the extension pieces onto the
support 7.3 using the two screws 12e (2,9 x 9,5) provided.
• Insert the assembled unit inside the upper chimney support 7.4
using the 4 screws 12c (2,9 x 9,5) provided.
• Connect the hood with the air outlet connection piece using a
rigid or a flexible ø150 tube chosen by the installer. It will be
necessary to use narrow strips (not provided) for this connec-
tion.
• Make sure that the charcoal filter has been mounted inside the
hood.
12c
12c

EN
1
1
11
ELECTRICAL CONNECTION
• Connect the hood to the mains through a two-pole switch hav-
ing a contact gap of at least 3 mm.
• Remove the grease filters (see paragraph Maintenance) being
sure that the connector of the feeding cable is correctly inserted
in the socket placed on the side of the fan.

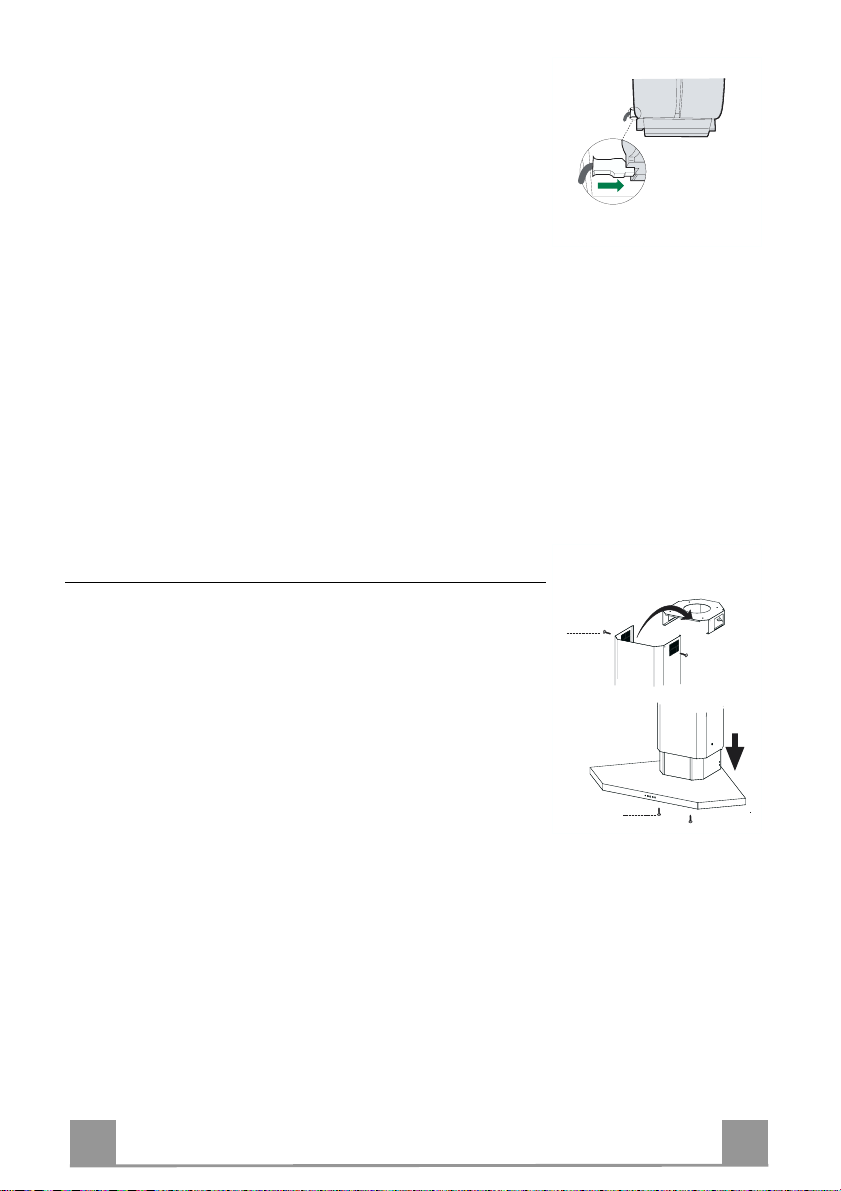

Chimney mounting
• Remove the chimney parts out of the packing leaving them one
inside the other.
• Extend slightly the two side parts of the chimney and place the
upper chimney on the chimney support 7.4.
• Fix the upper chimney with two screws 12c (2,9 x 9,5) sup-
plied
• Move the lower chimney downwards until the two side lips of
the chimney are completely inside their seats in the hood body.
• Remove the grease filters.
• Fix the chimney onto the hood body with two screws 12c (2,9
x 9,5) supplied, tighting them from inside the hood.
• Replace the grease filters.
12c
12c

EN
1
2
12
USE
T 1 T 2
T 3
T 4 L
Control panel
BUTTON LED FUNCTIONS
T1 Motor Turns the motor off.
T2 Speed On Turns the Motor on at Speed one.
T3 Speed On Turns the Motor on at Speed two.
T4 Speed Fixed When pressed briefly, turns the Motor on at Speed three.
Flashing Pressed for 2 Seconds.
Activates Speed four with a timer set to 10 minutes, after which
it returns to the speed that was set previously. Suitable to deal
with the highest level of cooking fumes.
LLight Turns the Lighting System on and off.

EN
1
3
13
MAINTENANCE

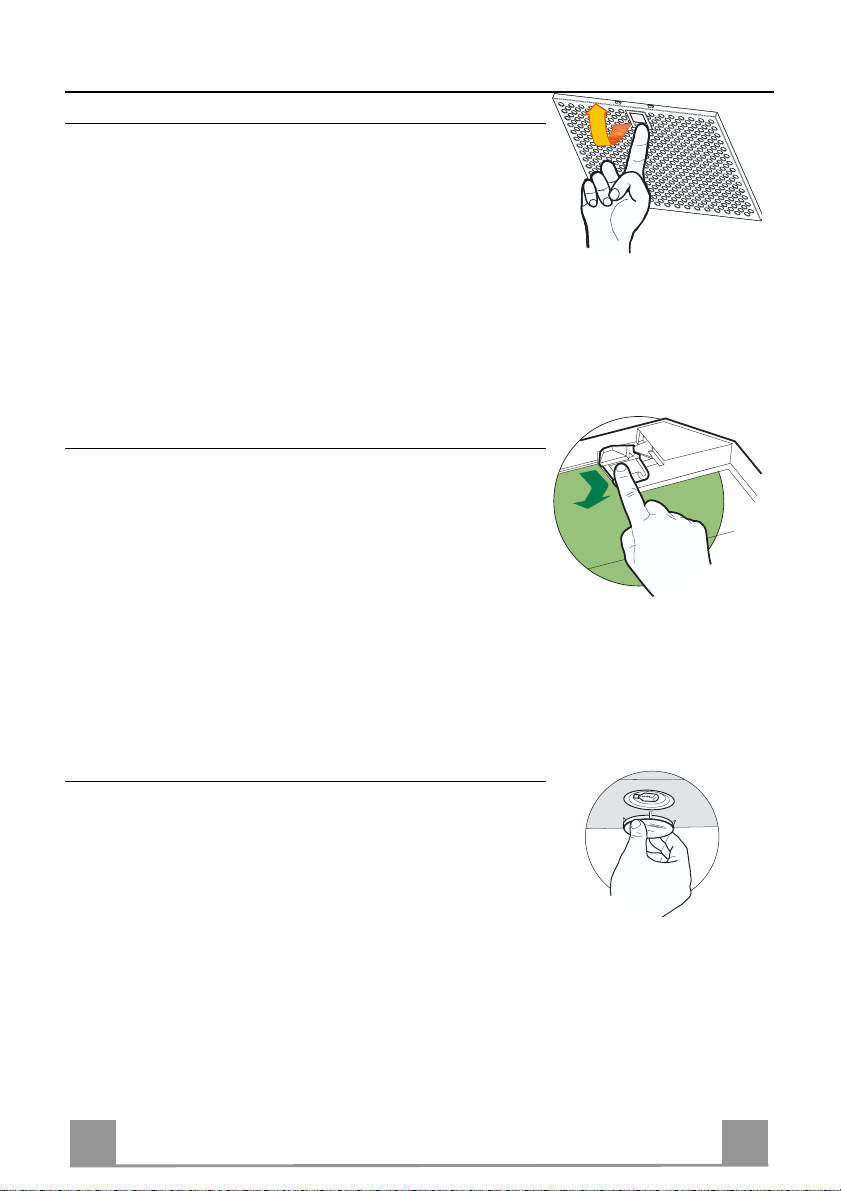

Grease filters
CLEANING METAL SELF- SUPPORTING GREASE FILTERS
• The filters must be cleaned every 2 months of operation, or
more frequently for particularly heavy usage, and can be
washed in a dishwasher.
• Remove the filters one at a time holding them up with one
hand and pulling the handle downwards with the other hand at
the same time.
• Wash the filters, taking care not to bend them. Allow them to
dry before refitting.
• When refitting the filters, make sure that the handle is visible
on the outside.
Activated charcoal filter (Recirculation version)
REPLACING THE ACTIVATED CHARCOAL FILTER
• The filter is not washable and cannot be regenerated, and must
be replaced approximately every 4 months of operation, or
more frequently for particularly heavy usage.
• Remove the metal grease filters
• Remove the saturated activated carbon filter by releasing the
fixing hooks
• Fit the new filter by hooking it into its seating
• Replace the metal grease filters.
Lighting
LIGHT REPLACEMENT
20 W halogen light.
• Remove the snap-on lamp cover by levering it from under the
metal ring, supporting it with one hand.
• Remove the halogen lamp from the lamp holder by pulling
gently.
• Replace the lamp with a new one of the same type, making
sure that you insert the two pins properly into the housings on
the lamp holder.
• Replace the snap-on lamp cover.

IT
1
4
14
CONSIGLI E SUGGERIMENTI
Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio.
Possibile che siano descritti singoli particolari della dotazione, che non riguardano il
Vostro apparecchio.
INSTALLAZIONE
• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non
corretta o non conforme alle regole dell’arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di
650mm.
• Verificare che la tensione direte corrisponda a quella riportata nella targhetta posta
all’interno della Cappa.
• Per Apparecchi in Classe Ia accertarsi che l’impianto elettrico domestico garantisca
un corretto scarico a terra.
• Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro pari o
superiore a 120 mm.Il percorso della tubazione deve essere ilpiù breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (cal-
daie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non
azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve
provvedere ad una aerazione sufficiente dell’ambiente. Se la cucina ne fosse
sprovvista, praticare un’apertura che comunichi con l’esterno, per garantire il ri-
chiamo d’aria pulita.
USO
• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli
odori della cucina.
• Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale
delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi.
• Non preparare alimenti flambè sotto la cappa da cucina; pericolod'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con
ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperien-
za e conoscenza, a meno che non siano controllati o istruiti all’uso dell’apparecchio
da persone responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con
l’apparecchio.
MANUTENZIONE
• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa
togliendo la spina elettrica o spegnendo l’interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli
consigliati.
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e
detersivo liquido neutro.
Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato
come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il
riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in
modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la
salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più
dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smalti-
mento rifiuti o il negozio in cui è stato acquistato il prodotto.
650 mm min.

IT
1
5
15
CARATTERISTICHE
Ingombro
Componenti
Rif. Q.tà Componenti di Prodotto
11 Corpo Cappa completo di: Comandi, Luce, Gruppo
Ventilatore, Filtri
21 Camino Telescopico formato da:
2.1 1 Camino Superiore
2.2 1 Camino Inferiore
91 Flangia di Riduzione ø 150-120 mm
14.1 2 Prolunga Raccordo Uscita Aria
15 1 Raccordo Uscita Aria
Rif. Q.tà Componenti di Installazione
7.1 1 Tappo ad Angolo Inferiore
7.2 1 Supporto Attacco Cappa
7.3 1 Supporto Raccordo Uscita Aria
7.4 1 Supporto Camino Superiore
11 10 Tasselli ø 8
12a 10 Viti 4,2 x 44,4
12b 2 Viti 4,2 x 12,7
12c 12 Viti 2,9 x 9,5
Q.tà Documentazione
1 Libretto Istruzioni
14.1
15
12a
11
11
11
12b
12c
12c
12a
12c
12c
12a
9
2.1
2.2
2
17.1
7.2
7.3
7.4

IT
1
6
16
INSTALLAZIONE
Foratura Parete e Fissaggio Staffe
Tracciare sulla Parete:
• una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura.
• Appoggiare come indicato il Supporto Attacco Cappa 7.2 a 338,5 mm sopra la linea Oriz-
zontale di riferimento.
• Segnare i centri dei Fori del Supporto.
• Forare ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare il Supporto, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.
• Avvitare 2 Viti 12b (4,2 x 12,7) in dotazione nei fori per il fissaggio del Corpo Cappa, posi-
zionati sulla piastra frontale del Supporto Attacco Cappa, lasciando uno spazio di 5-6 mm
fra il supporto e la testa della vite.
• Appoggiare come indicato il Supporto Camino Superiore 7.4 sull’angolo del soffitto.
• Segnare i centri dei Fori del Supporto Camino Superiore 7.4.
• Forare ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare il Supporto Camino Superiore utilizzando le Viti 12a (4,2 x 44,4) in dotazione.
N.B. Qualora non fosse possibile installare il Supporto Camino Superiore 7.4 al soffitto, è pos-
sibile farlo più in basso, utilizzando i 4 Fori Posteriori al posto di quelli Superiori.
Per installazione in Versione Filtrante, effettuare subito le operazioni descritte nel para-
grafo Uscita Aria Versione Filtrante.
338,5
650 min.
7.2
11
12a
12b
7.4
11
12a

IT
1
7
17
Montaggio Corpo Cappa
• Qualora l’installatore ritenga opportuno chiudere lo spazio
vuoto che rimane nella parte inferiore tra la Cappa e l’angolo
del muro, si deve installare il Tappo ad Angolo 7.1 alla base
della Cappa con 2 Viti 12c (2,9 x 9,5)in dotazione.
• Serrare le 2 Viti Vr situate sui punti di aggancio del Corpo
Cappa.
• Agganciare il Corpo Cappa alle Viti 12b (4,2 x 12,7) predispo-
ste.
• Serrare definitivamente le Viti 12b (4,2 x 12,7) di supporto.
• Agire sulle Viti Vr per livellare il Corpo Cappa.
• Assicurare la cappa al muro per mezzo di altre due viti con tas-
sello e rondella, posizionabili dall’interno del corpo cappa.
12b
Vr
Connessioni
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø150 o 120 mm, la cui scelta è lasciata all'installatore.
• Per collegamento con tubo ø120 mm, inserire la Flangia di ri-
duzione 9sull’Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
ø 150
9
ø 120
USCITA ARIA VERSIONE FILTRANTE
• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo
15.
• Avvitare il Raccordo con Prolunghe al Supporto 7.3 con 2 Viti
12c (2,9 x 9,5) in dotazione.
• Infilare il Supporto così ottenuto al Supporto Camino Superio-
re 7.4 e fissarlo con 4 Viti 12c (2,9 x 9,5) in dotazione.
• Collegare e fissare con due Fascette, non in dotazione, la Cap-
pa al Raccordo uscita Aria con un tubo rigido o flessibile di
ø150, la cui scelta è lasciata all'installatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone atti-
vo.
12c
12c

IT
1
8
18
CONNESSIONE ELETTRICA
• Collegare la Cappa all’Alimentazione di Rete interponendo un
Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e as-
sicurarsi che il connettore del Cavo di alimentazione sia corret-
tamente inserito nella presa dell’Aspiratore
Montaggio Camino
• Prendere i Camini dalla scatola lasciandoli l’uno dentro l’altro.
• Allargare leggermente le due falde laterali e appoggiare o inse-
rire i Camini da sopra sul Supporto Camino 7.4.
• Fissare il Camino Superiore con 2 Viti 12c (2,9 x 9,5) in dota-
zione.
• Far scorrere il Camino inferiore verso il basso finche le due
Linguette laterali non sono completamente inserite nelle appo-
site asole sul Corpo Cappa.
• Togliere i Filtri antigrasso.
• Fissare il Camino al Corpo Cappa dall’interno, con 2 Viti 12c
(2,9 x 9,5) in dotazione.
• Rimontare i Filtri antigrasso.
12c
12c

IT
1
9
19
USO
T 1 T 2
T 3
T 4 L
Quadro comandi
TASTO LED FUNZIONI
T1 Motore Spegne il Motore.
T2 Velocità Acceso Accende il Motore alla Prima velocità.
T3 Velocità Acceso Accende il Motore alla Seconda velocità.
T4 Velocità Fisso Premuto brevemente Accende il Motore alla Terza velocità.
Lampeggiante Premuto per 2 Secondi .
Attiva la Quarta velocità temporizzata a 10 minuti, al termine
dei quali ritorna alla velocità precedentemente impostata. A-
datta a fronteggiare le massime emissioni di fumi di cottura.
LLuce Accende e spegne l’Impianto di Illuminazione.

IT
2
0
20
MANUTENZIONE
Filtri antigrasso
PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI
• Sono lavabili anche in lavastoviglie, e necessitano di essere
lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un
uso particolarmente intenso.
• Togliere i Filtri uno alla volta,sostenendoli con una mano men-
tre con l’altra si tira la leva verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima
di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la
parte visibile esterna
Filtro antiodore (Versione Filtrante)
SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO
• Non è lavabile e non è rigenerabile, va sostituito almeno ogni 4
mesi o più frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo
sugli appositi agganci.
• Montare il nuovo Filtro agganciandolo nella sua sede.
• Rimontare i Filtri antigrasso metallici.
Illuminazione
SOSTITUZIONE LAMPADE
Lampade alogene da 20 W
• Togliere il bloccavetro metallico a pressione facendo leva sotto
la ghiera, sostenendolo con una mano.
• Estrarre la lampadina alogena dal portalampada.
• Sostituirla con una nuova lampadina di uguali caratteristiche,
facendo attenzione ad inserire correttamente i due spinotti nella
sede del portalampade.
• Rimontare il bloccavetro a pressione.
