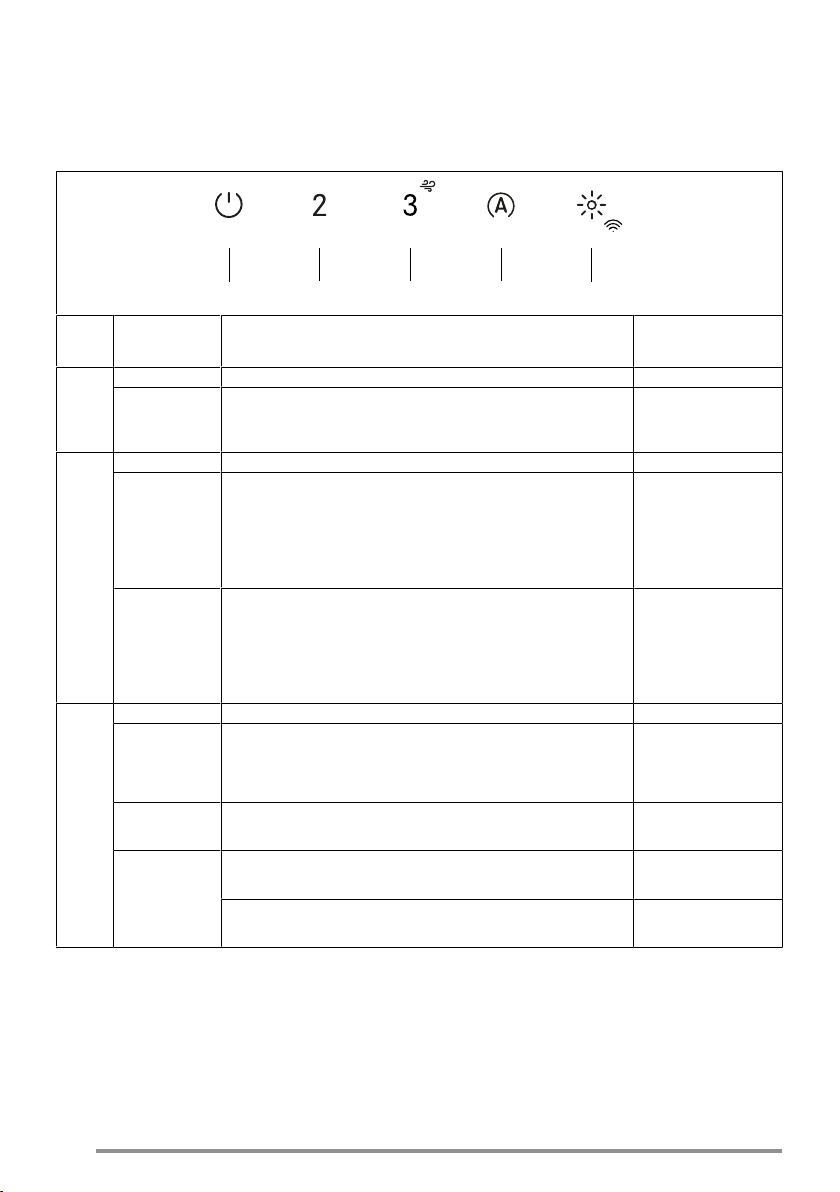

Tasto Pressione
tasto Funzione Led
T1 Breve Accende/Spegne il motore alla prima velocità. Fisso
Lunga con tutti i
carichi spenti
(motore e luci)
Disaccoppiamento Modalità Connessa
Si avvia la procedura di cancellazione di tutti i dispositivi compatibili
con la Modalità Connessa precedentemente associati con funzione
Accoppiamento Modalità Connessa.
Al completamento con
successo della procedu-
ra i led T1 e T2 lampeg-
giano per 5 volte.
T2 Breve Accende/Spegne il motore alla seconda velocità. Fisso
Lunga con luce
accesa Attiva/Disattiva l’allarme dei Filtri al Carbone Attivo.Tutti i led lampeggiano
2 volte:
allarme attivato.
Tutti i led lampeggiano
1 volta:
allarme disattivato.
Lunga con tutti i
carichi spenti
(motore e luci)
Connessione Wi-Fi
Attiva/Disattiva la funzionalità di Connessione Wi-Fi.
Nota: la funzionalità Wi-Fi viene attivata automaticamente quando
l’utente richiede la procedura di configurazione Wi-Fi.
Led T5 Lampeggiante:
connessione alla rete
domestica in corso.
Led T5 Fisso:
connessione Wi-Fi atti-
vata.
T3 Breve Accende il motore alla terza velocità. Fisso
Lunga con luce o
motore accesi Accende il motore alla velocità Intensiva.
Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il siste-
ma ritorna automaticamente alla velocità precedentemente seleziona-
ta. Se attivata da motore spento una volta finito il tempo passa alla
modalità OFF.
Lampeggiante
Lunga con tutti i
carichi spenti
(motore e luci)
Si effettua il reset dell’allarme saturazione Filtri. Tutti i led lampeggiano
3 volte.
Segnala l’allarme saturazione Filtri Antigrasso Metallici e la ne-
cessità di lavarli. L’allarme entra in funzione dopo 100 ore di lavoro
effettivo della cappa.
Led T2 e T3 accesi fissi
a cappa spenta.
Segnala l’allarme saturazione Filtro Antiodore al Carbone Attivo.
L’allarme entra in funzione dopo 200 ore di lavoro effettivo della cap-
pa.
Led T2 e T3 lampeg-
gianti a cappa spenta.
6
T4 Breve Modalità AUTO
Attiva/Disattiva la modalità di funzionamento Automatico.
Ad ogni pressione di altri tasti la modalità AUTO si disattiva.
Grazie alla presenza del Sensore Qualità Aria un algoritmo è in gra-
do di modulare le velocità in base al livello di qualità dell’aria aspirata.
ATTENZIONE: La funzionalità dell’algoritmo è ottimizzata per i più
comuni tipi di cucina. Preparazioni non comuni potrebbero produrre
una risposta non ottimizzata.
Acceso fisso:
modalità AUTO attivata.
Spento:
modalità AUTO disatti-
vata temporanemente.
Lunga con luce
accesa Selezione Piano Induzione/Gas
Seleziona la tipologia di piano cottura in uso tra Induzione e Gas.
Da fabbrica è impostata la tipologia Piano Induzione.
1 Lampeggio di T1: con-
ferma selezione Piano
Induzione.
2 Lampeggi di T1: con-
ferma selezione Piano
Gas.
Lunga con tutti i
carichi spenti
(motore e luci)
Accoppiamento Modalità Connessa
Prima di avviare la procedura seguire le indicazioni specifiche dei ma-
nuali dei dispositivi da accoppiare.
Si avvia la procedura di associazione della cappa a dispositivi compa-
tibili con la Modalità Connessa (telecomando). Si può associare un
solo telecomando. Si rimanda al manuale dei dispositivi per le opera-
zioni che occorre eseguire su questi.
La procedura di accoppiamento dura 2 minuti. Se entro questo tempo
non viene riconosciuto nessun dispositivo verificare di aver avviato
precedentemente la procedura dei dispositivi da accoppiare. E’ possi-
bile sia stato raggiunto il limite massimo di dispositivi associabili.
Led T1 e T2 lampeggia-
ti:
procedura di accoppia-
mento in corso.
Al completamento con
successo della procedu-
ra i led T1 e T2 vengono
accesi per 2 secondi.
T5 Breve Le luci si alternano tra alta intensità, media intensità (se presente),
spente. -
Lunga con tutti i
carichi spenti
(motore e luci)
Configurazione Wi-Fi
Attiva/Disattiva la procedura di configurazione Wi-Fi.
Prima di avviare la procedura utilizzare l’App Franke@Home per ef-
fettuare la registrazione al sistema IOT Franke. Seguire poi le indica-
zioni per aggiungere un nuovo dispositivo e per effettuare la registra-
zione al router domestico.
Se la procedura non termina con successo dopo qualche minuto di-
sattivarla, premendo nuovamente il tasto con una lunga pressione,
prima di tentare nuovamente. La cappa in ogni caso esce dalla proce-
dura se questa non si conclude con successo entro 15 minuti.
Led T4 e T5 lampeggia-
ti: procedura di configu-
razione in corso.
Al completamento con
successo della procedu-
ra i led T4 e T5 vengono
accesi per 2 secondi.
Sequenza consigliata di accoppiamento tra i dispositivi:
1 - Modalità Connessa (Vedi manuale telecomando)
2 - Accoppiamento Modalità Connessa (Vedi manuale cappa)
3 - Accoppiamento Telecomando-Cappa (Vedi manuale telecomando)

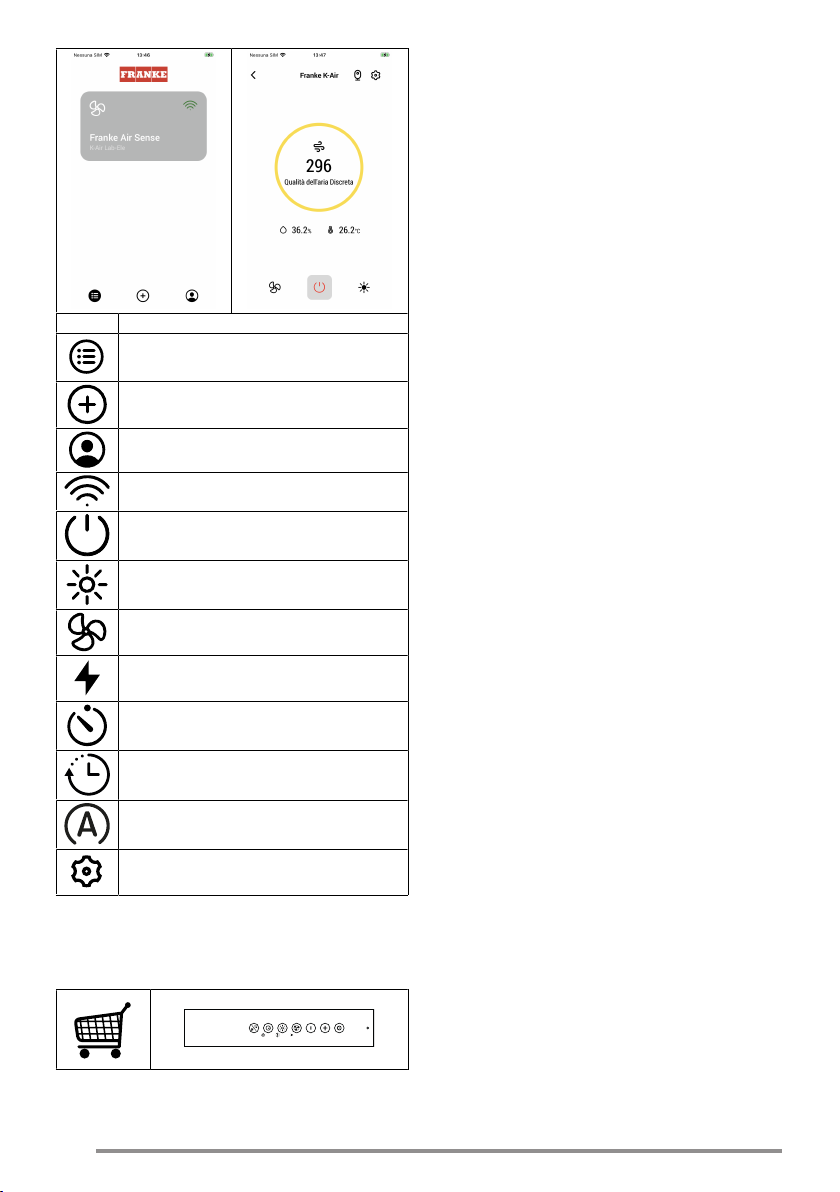

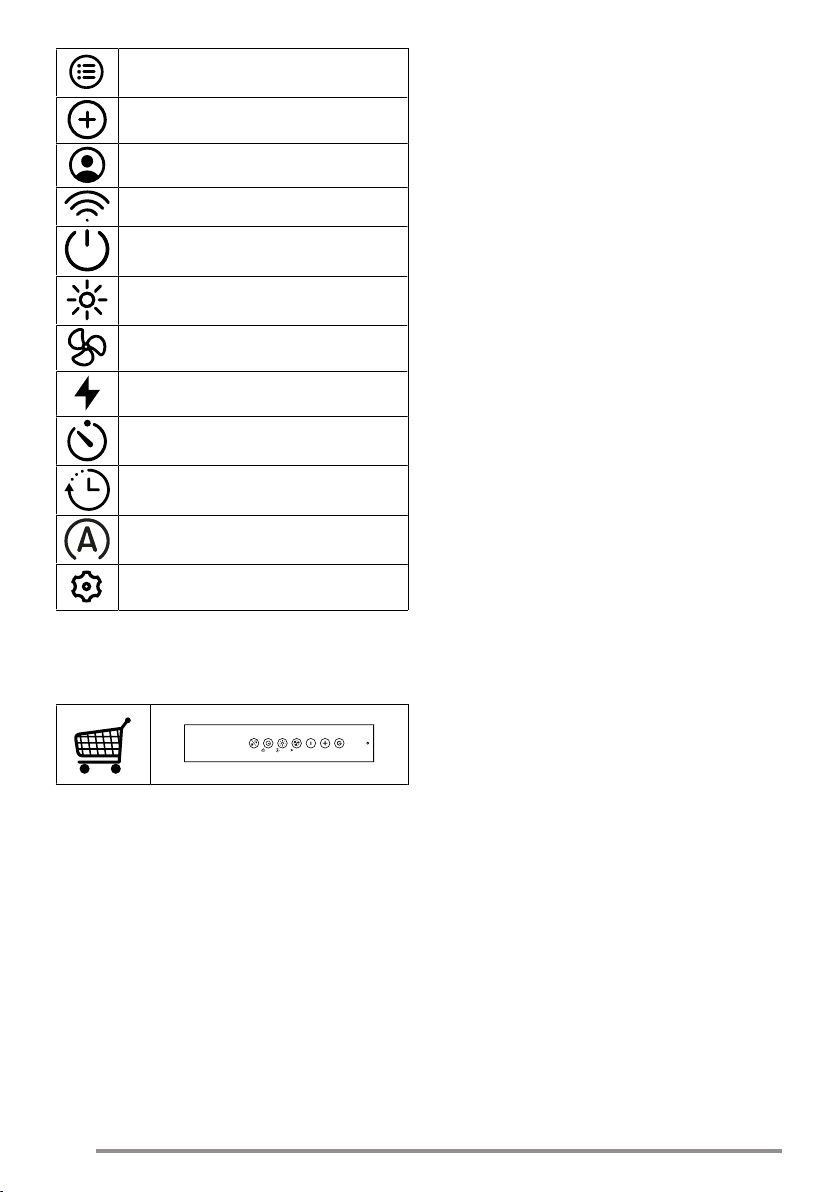

Icona Funzione
7

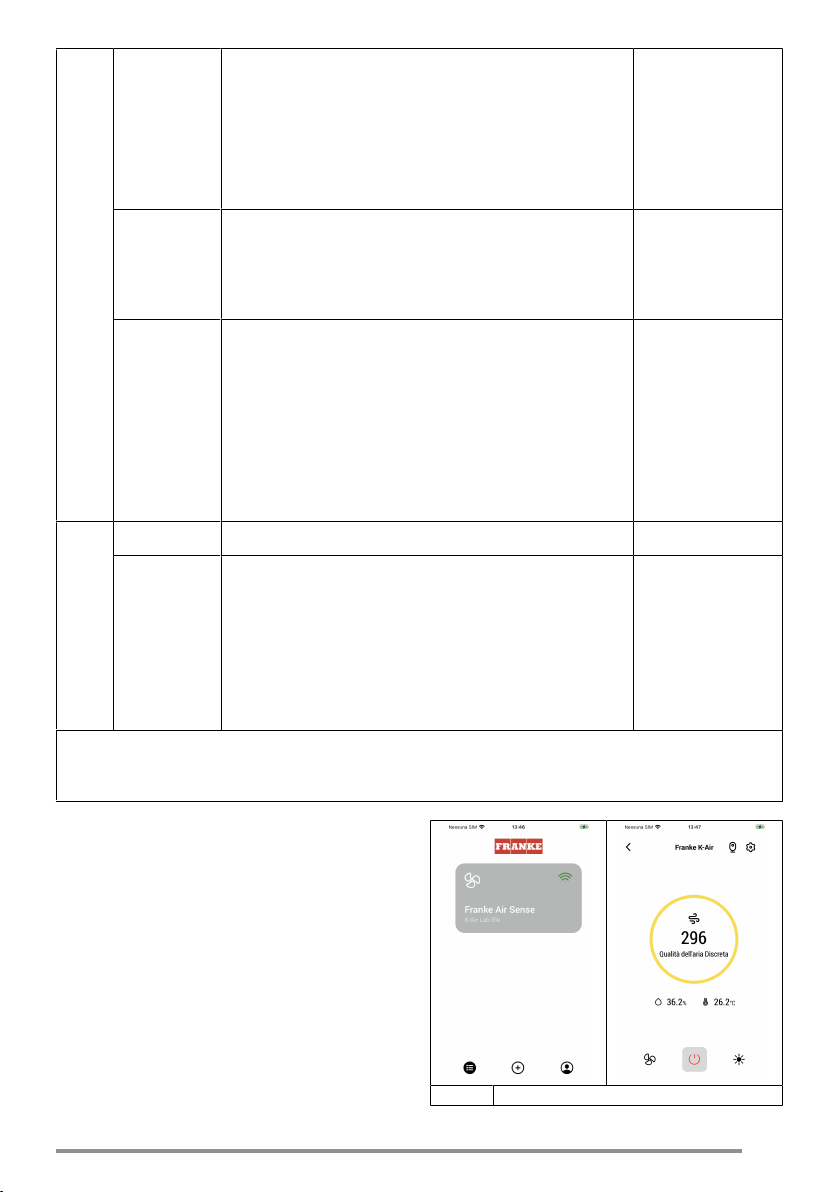

Home page
Aggiungi nuovo dispositivo
Gestione profilo utente
Connesso alla rete Wi-Fi Franke
Spegnimento/accensione cappa
Gestione impianto di illuminazione
Gestione velocità motore
Funzione Intensiva
Funzione 24h
Funzione Delay
Funzione Automatico
Gestione settaggi App
8
9
10
11
Key Key press Function LED
T1 Short Turns the motor on/off at the first speed. Fixed
Long press with
all loads off (mo-
tor and lights)
Connected Mode Decoupling
The procedure for deleting all devices compatible with the Connected
Mode previously associated with the Connected Mode Coupling func-
tion starts.
Upon successful com-
pletion of the procedure
LEDs T1 and T2 flash 5
times.
T2 Short Turns the motor on/off at the second speed. Fixed
Long press with
light on Activates/Deactivates the Activated Carbon Filters alarm.All LEDs flash twice:
alarm activated.
All LEDs flash once:
alarm deactivated.
Long press with
all loads off (mo-
tor and lights)
Wi-Fi connection
Activates/Deactivates the Wi-Fi Connection function.
Note: the Wi-Fi function is automatically activated when the user re-
quests the Wi-Fi configuration procedure.
LED T5 Flashing:
connection to domestic
network in progress.
LED T5 Fixed:
Wi-Fi connection activ-
ated.
T3 Short Turns the motor on at the third speed. Fixed
Long press with
light or motor on Turns the motor on at the Intensive speed.
This speed is timed for 6 minutes. At the end of this time, the system
automatically returns to the previously selected speed. If activated
with the motor off, once the time has passed it switches to OFF mode.
Flashing
Long press with
all loads off (mo-
tor and lights)
It performs the Filters saturation alarm reset. All LEDs flash 3 times.
Signals the Metal Grease Filters saturation alarm and the need to
wash them. The alarm is activated after 100 hours of effective hood
operation.
LEDs T2 and T3 lit with
the hood off.
Signals the Activated Carbon Odour Filter saturation alarm. The
alarm is activated after 200 hours of effective hood operation. LEDs T2 and T3 flash-
ing with the hood off.
12
T4 Short AUTO Mode
Activates/Deactivates the Automatic operating mode.
AUTO mode is deactivated whenever any other keys are pressed.
Thanks to the presence of the Air Quality Sensor, an algorithm is
able to modulate the speeds based on the quality level of the intake
air.
WARNING: The algorithm function is optimised for the most common
types of cooking. Uncommon preparations may produce a non-optim-
ised response.
Fixed light:
AUTO mode activated.
Off:
AUTO mode temporarily
deactivated.
Long press with
light on Induction/Gas Cooktop Selection
Select the type of cooktop in use, either Induction or Gas.
The Induction Cooktop is set by default.
1 Flashing T1: confirms
the Induction Cooktop
selection.
2 Flashing T1: confirms
the Gas Cooktop selec-
tion.
Long press with
all loads off (mo-
tor and lights)
Connected Mode Coupling
Before starting the procedure follow the specific instructions of the
manuals of the devices to be coupled.
The procedure for pairing of the hood with devices compatible with
the Connected Mode (remote control) starts. Only one remote control
can be paired. See the manual of the devices for details of the opera-
tions that need to be performed on these.
The coupling procedure takes 2 minutes. If no devices are recognised
within this time check that you have previously activated the proced-
ure for the devices to be coupled. The maximum number of linkable
devices may have been reached.
LEDs T1 and T2 flash-
ing:
coupling in progress.
Upon successful com-
pletion of the procedure
LEDs T1 and T2 will
light up for 2 seconds.
T5 Short The lights alternate between high intensity, medium intensity (if
present), off. -
Long press with
all loads off (mo-
tor and lights)
Wi-Fi configuration
Activates/Deactivates the Wi-Fi set-up procedure.
Before starting the procedure, use the Franke@Home App to re-
gister with the Franke IOT system. Then follow the instructions to add
a new device and register the domestic router.
If the procedure is not successfully completed within a few minutes,
deactivate it by long pressing the key again, then make another at-
tempt. The hood will nonetheless abandon the procedure if it is not
successfully completed within 15 minutes.
LEDs T4 and T5 flash-
ing: configuration pro-
cedure in progress.
Upon successful com-
pletion of the procedure
LEDs T4 and T5 will
light up for 2 seconds.
Recommended device coupling sequence:
1 - Connected Mode (See remote control manual)
2 - Connected Mode Coupling (See hood manual)
3 - Remote Control-Hood Coupling (See remote control manual)
Icon Function
13
Home page
Add new device
User profile management
Connected to the Wi-Fi Franke network
Hood on/off
Lighting system management
Motor speed management
Intensive Function
24h Function
Delay Function
Automatic Function
App settings management
14
15
16
17
Taste Tastendruck Funktion Led
T1 Kurz Schaltet den Motor auf die erste Geschwindigkeitsstufe ein/aus. Dauerleuchten
Lang mit allen
Lasten aus (Mo-
tor und Licht)
Entkopplung Verbundener Modus
Startet den Prozess des Löschens aller kompatibeln Geräten durch
den Verbundenen Modud, die zuvor mit der Funktion Kopplung Ver-
bundener Modus assoziiert wurden.
Nach erfolgreichem Ab-
schluss des Vorgangs
blinken die Led T1 und
T2 5 Mal.
T2 Kurz Schaltet den Motor auf die zweiten Geschwindigkeitsstufe ein/aus. Dauerleuchten
Lang mit Be-
leuchtung einge-
schaltet
Aktiviert/Deaktiviert die Alarmmeldungen der Aktivkohlenfilter. Alle Leds blinken 2 Mal:
Alarm aktiviert.
Alle Leds blinken 1 Mal:
Alarm deaktiviert.
Lang mit allen
Lasten aus (Mo-
tor und Licht)
WLAN-Verbindung
Aktiviert/Deaktiviert die Funktion WLAN-Verbindung.
Hinweis: Die WLAN-Funktion wird automatisch aktiviert, sobald der
Benutzer den Konfigurierung des WLAN anfordert.
Led T5 blinkt:
Verbindung mit dem
Hausnetz wird aufge-
baut.
Dauerleuchten Led T5:
WLAN-Verbindung akti-
viert.
T3 Kurz Schaltet den Motor auf die dritte Leistungsstufe. Dauerleuchten
Lang mit Be-
leuchtung oder
Motor einge-
schaltet
Schaltet den Motor auf die Intensive Geschwindigkeitsstufe ein.
Die Geschwindigkeit ist auf 6 Minuten eingestellt. Sobald die Zeit ab-
gelaufen ist, kehrt das System automatisch auf die vorher gewählte
Geschwindigkeitsstufe zurück. Wenn diese Funktion bei abgeschalte-
tem Motor aktiviert worden ist, wechselt das System nach Ablauf der
Zeit in den OFF-Modus.
Blinkend
Lang mit allen
Lasten aus (Mo-
tor und Licht)
Man setzt den Sättigungsalarm der Filter zurück. Alle Leds blinken 3 Mal.
Alarmmeldung, dass die Metallfettfilter gesättigt sind und gewa-
schen werden müssen. Die Alarmmeldung wird nach 100 effektiven
Betriebsstunden der Dunstabzugshaube generiert.
Led T2 und T3 leuchten
bei abgeschalteter Dun-
stabzugshaube.
Signalisiert den Sättigungsalarm des Aktivkohle-Geruchsfilters.
Die Alarmmeldung wird nach 200 effektiven Betriebsstunden der Dun-
stabzugshaube generiert.
Led T2 und T3 blinken
bei abgeschalteter Dun-
stabzugshaube.
18
T4 Kurz AUTO-Modus
Aktiviert/Deaktiviert die Automatik-Funktion.
Bei Druck irgendeiner anderen Taste wird der AUTO-Modus deakti-
viert.
Dank des Luftqualitätssensors ist ein Algorithmus in der Lage, die
Geschwindigkeiten entsprechend dem Qualitätsniveau der angesaug-
ten Luft zu modulieren.
ACHTUNG: Die Funktionalität des Algorithmus ist für die gängigsten
Kochtypen optimiert. Unübliche Vorbereitungen können ein nicht opti-
miertes Ansprechen erzeugen.
Dauerleuchten:
Auto-Modus aktiviert.
Aus:
Auto-Modus zeitweilig
deaktiviert.
Lang mit Be-
leuchtung einge-
schaltet
Auswahl Induktionskochfeld/Gas
Wählt zwischen dem Induktionskochfeld oder dem Gasfeld aus.
Im Werk wird der Typ Induktionskochfeld eingestellt.
T1 blinkt 1 Mal: Bestäti-
gung der Wahl des In-
duktionskochfelds.
T1 blinkt 2 Mal: Bestäti-
gung der Wahl des Gas-
feldes.
Lang mit allen
Lasten aus (Mo-
tor und Licht)
Kopplung Verbundener Modus
Vor dem Starten des Vorgangs den spezifischen Anleitungen aus den
Betriebsanleitungen der anzukoppelnden Geräte folgen.
Es wird das Verfahren zum Verbinden der Dunstabszugshaube mit
Geräten, die mit dem Verbundenen Modus (Fernsteuerung) kompati-
bel sind, gestartet. Es kann nur eine Fernbedienung gekoppelt wer-
den. Siehe die Betriebsanleitung der Geräte zu den für die Geräte
durchzuführenden Vorgänge.
Der Kopplungsvorgang dauert 2 Minuten. Wenn innerhalb dieses Zeit,
kein Gerät erkannt wird, überprüfen, ob man vorher den Vorgang für
die anzukoppelnden Geräte gestartet hat. Es ist möglich, dass die
Höchstzahl an koppelbaren Geräten erreicht ist.
Led T1 und T2 blinken:
Kopplungsvorgang läuft.
Sobald der Vorgang er-
folgreich abgeschlossen
wurde, leuchten die Led
T1 und T2 für 2 Sekun-
den.
T5 Kurz Die Leuchten wechseln zwischen hoher Intensität, mittlerer Intensität
(falls vorhanden), aus. -
Lang mit allen
Lasten aus (Mo-
tor und Licht)
WLAN-Konfiguration
Aktiviert/Deaktiviert die Konfigurierung des WLAN.
Bevor Sie den Vorgang starten, verwenden Sie die Franke@Home
App, um sich beim Franke IOT-System zu registrieren. Dann den An-
leitungen zum Hinzufügen eines neuen Geräts und Anmelden an den
Hausrouter folgen.
Wenn der Vorgang nicht erfolgreich abgeschlossen wird, vor dem
nächsten Versuch erst einige Minuten warten und dann auf die Taste
lange drücken, um den Vorgang zu deaktivieren. Die Dunstabzugs-
haube verlässt den Vorgang in jedem Fall, wenn er nicht innerhalb
von 15 Minuten erfolgreich abgeschlossen wird.
Die Leds T4 und T5
blinken: Konfigurations-
vorgang läuft.
Sobald der Vorgang er-
folgreich abgeschlossen
wurde, leuchten die Led
T4 und T5 für 2 Sekun-
den.
Empfohlene Sequenz für die Kopplung zwischen den Geräten:
1 - Verbundener Modus (siehe Handbuch der Fernbedienung)
2 - Kopplung Verbundener Modus (siehe Handbuch der Dunstabzugshaube)
3 - Kopplung Fernbedienung-Dunstabzugshaube (siehe Betriebsanleitung der Fernbedienung)
19
Icon Funktion
Home Page
Ein neues Gerät hinzufügen
Verwaltung Benutzerprofil
Verbunden mit dem Franke Wi-Fi Netzwerk
Aus-/Einschalten Dunstabszugshaube
Verwaltung Beleuchtungsanlagen
Verwaltung Motordrehzahl
Intensiv-Funktion
24h-Funktion
Verzögerung
Automatik-Funktion
Verwaltung App-Einstellungen
20
This manual suits for next models
1
Table of contents
Languages:
Other Franke Ventilation Hood manuals
Franke
Franke FNES 907 BTH XS/GLASS Operation manual
Franke
Franke FDB 6078 Operation manual
Franke
Franke FMA905BK-BARBIERI Operation manual
Franke
Franke FNE 905 I XS Operation manual
Franke
Franke FMY PRO 907 FM BK/IX User manual
Franke
Franke FGC 906 Operation manual
Franke
Franke FMPL 606 BK B User manual
Franke
Franke FPJ 705 V BK/SS User manual
Franke
Franke Frames FS TS 906 I XS User manual
Franke
Franke FDPA 904 XS ECS User manual
Franke
Franke FBI 522 XS-CH User manual
Franke
Franke FCS 90 NF EV8 User manual
Franke
Franke FSMA 805 User manual
Franke
Franke FPL 907 I Operation manual
Franke
Franke FSMS F42 BK MATT User manual
Franke
Franke FPL 606 Operation manual
Franke
Franke FTMY AH BK MATT F90 User manual
Franke
Franke FSN 908 BK A Operation manual
Franke
Franke FDF EV8 70 User manual
Franke
Franke FMA905BK-CH Operation manual
Popular Ventilation Hood manuals by other brands
Jenn-Air
Jenn-Air UXT2030AAW datasheet
Broan
Broan Elite EI5936SS manual
Venmar
Venmar VJ603302SS Jazz installation instructions
Summit Professional
Summit Professional SEH1530C Manual for the installation, use and maintenance
Broan
Broan Best WPD28I installation instructions
Atag
Atag WS90211JM Instructions for use
NuTone
NuTone EC50 installation instructions
ROBLIN
ROBLIN ATRIUM 600 Instructions for use and installation
ELICA
ELICA ELI136S1 Use, care and installation guide
Bush
Bush BCCH60X INOX Installation & user's instructions
Frigidaire
Frigidaire FFEC3205L S Specification sheet
GUTMANN
GUTMANN Sombra Operating instruction
