Franke FCAS A90 XS User manual
LIBRETTO DI USO
USER MANUAL
GEBRAUCHSANLEITUNG
MANUEL D’UTILISATION
KİTAPÇIK KULLANIN
MANUAL DE USO
LIVRO DE INSTRUÇÕES PARA UTILIZAÇÃO
ΟΔΗΓΊΕΣ ΧΡΗΣΗΣ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
GEBRUIKSAANWIJZING
INSTRUKCJA UŻYTKOWANIA
NÁVOD K POUŽITÍ
KNJIŽICA S UPUTAMA
HASZNÁLATI ÚTMUTATÓ
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
КОРИСНИЧКО УПУТСТВО
LIETOŠANAS PAMĀCĪBA
NAUDOTOJO VADOVAS
KASUTUSJUHEND
ANVÄNDNINGSHANDBOK
NAVODILO ZA UPORABO
KÄYTTÖOHJEET
MANUAL DE FOLOSIRE
BRUGSVEJLEDNING
BRUKSVEILEDNING
.................................................................................................................................. 3
.................................................................................................................................. 9
.................................................................................................................................. 15
.................................................................................................................................. 21
.................................................................................................................................. 27
.................................................................................................................................. 33
.................................................................................................................................. 39
.................................................................................................................................. 45
.................................................................................................................................. 52
.................................................................................................................................. 59
.................................................................................................................................. 65
.................................................................................................................................. 72
.................................................................................................................................. 78
.................................................................................................................................. 84
.................................................................................................................................. 90
.................................................................................................................................. 97
.................................................................................................................................. 103
.................................................................................................................................. 109
.................................................................................................................................. 115
.................................................................................................................................. 121
.................................................................................................................................. 127
.................................................................................................................................. 133
.................................................................................................................................. 139
.................................................................................................................................. 145
.................................................................................................................................. 151
.................................................................................................................................. 157
3
4
5

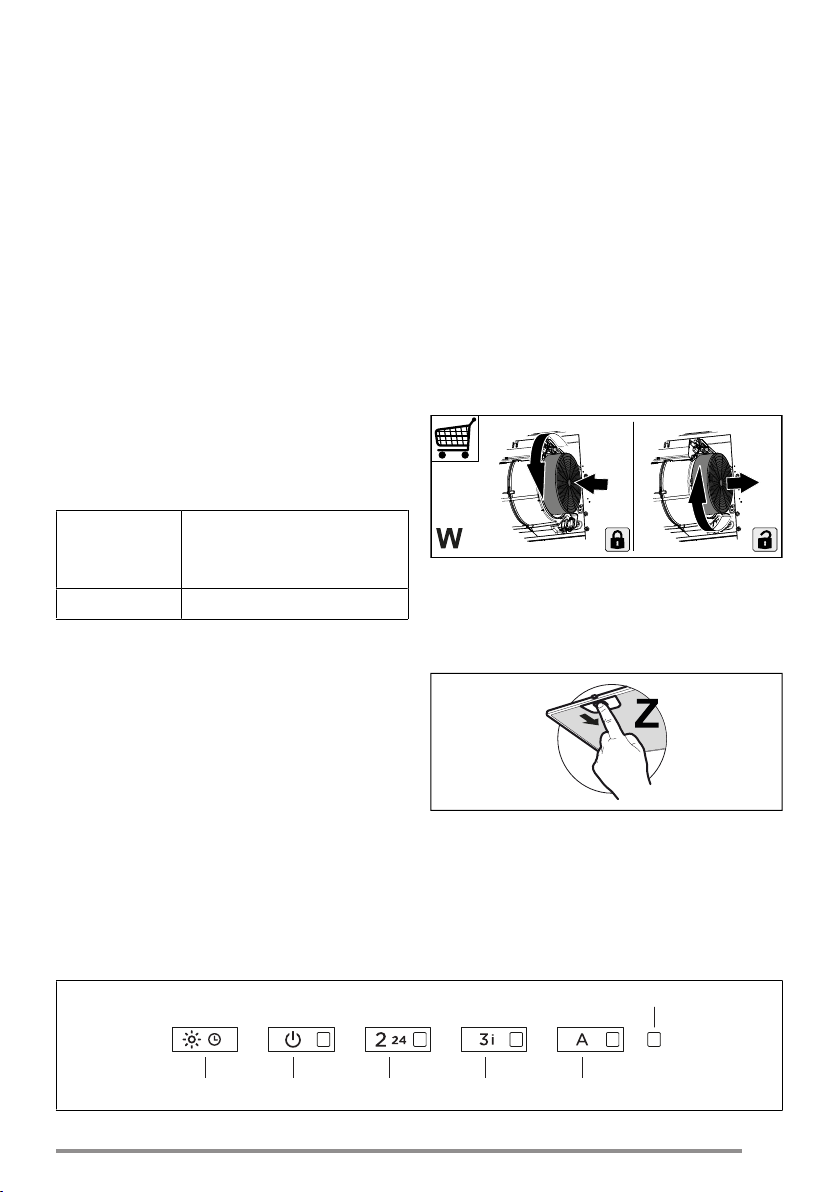

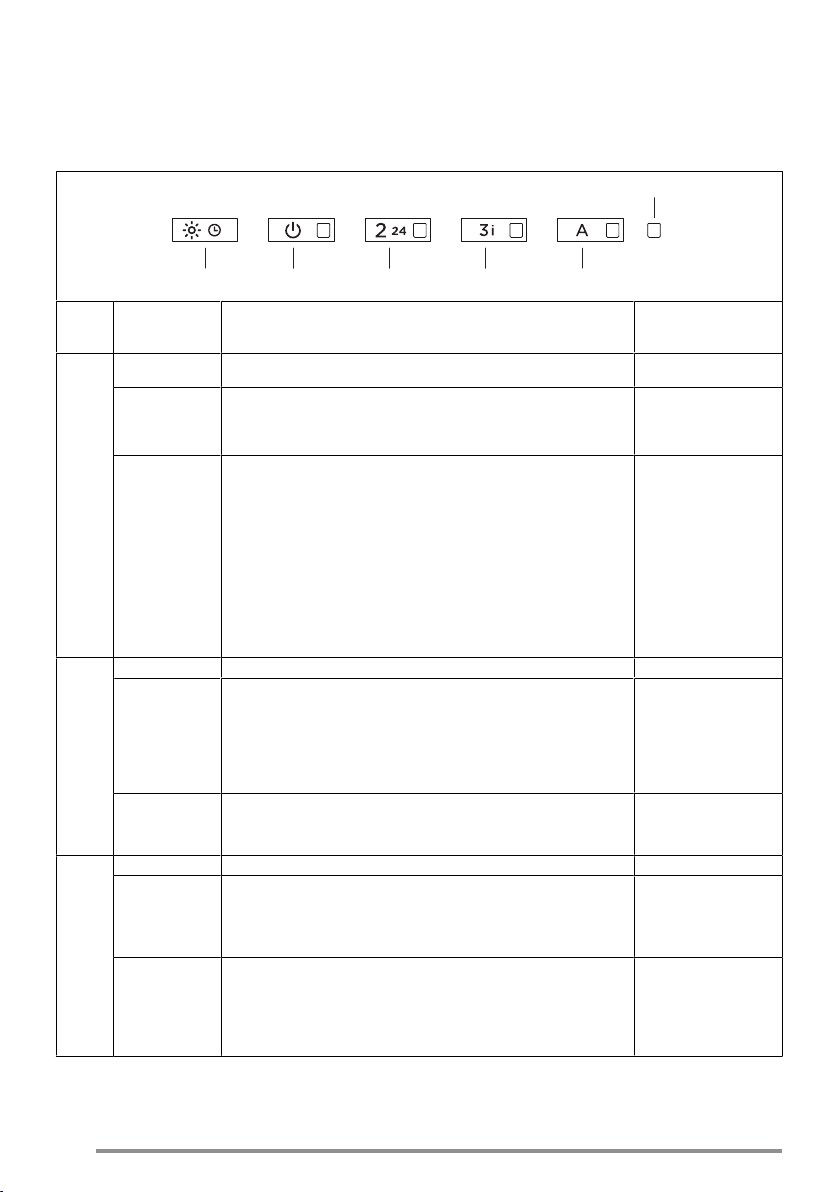

L T1 T2 T3 T4
S1
Tasto Pressione
tasto Funzione Led
LBreve Le luci si alternano tra alta intensità, media intensità (se presente),
spente. -
Lunga con luce o
motore accesi Funzione Delay
Attiva/Disattiva la funzione Delay (lo spegnimento automatico del Mo-
tore e dell’illuminazione ritardato di 30’).
Non attivabile con Intensiva o 24h accesi.
Lampeggiante
Lunga con tutti i
carichi spenti
(motore e luci)
Accoppiamento modalità connessa
Prima di avviare la procedura seguire le indicazioni specifiche dei ma-
nuali dei dispositivi da accoppiare.
Si avvia la procedura di associazione della cappa a dispositivi compa-
tibili (telecomando). Si può associare un solo telecomando. Si riman-
da al manuale dei dispositivi per le operazioni che occorre eseguire
su questi.
La procedura di accoppiamento dura 2 minuti. Se entro questo tempo
non viene riconosciuto nessun dispositivo verificare di aver avviato
precedentemente la procedura dei dispositivi da accoppiare. E’ possi-
bile sia stato raggiunto il limite massimo di dispositivi associabili.
Led T1 e T2 lampeggia-
ti:
procedura di accoppia-
mento in corso.
Al completamento con
successo della procedu-
ra i led T1 e T2 vengono
accesi per 2 secondi.
T1 Breve Accende/Spegne il motore alla prima velocità. Fisso
Lunga con luce
accesa Attiva/Disattiva l’allarme dei Filtri al Carbone Attivo.Tutti i led lampeggiano
2 volte:
allarme attivato.
Tutti i led accesi 1 se-
condo:
allarme disattivato.
Lunga con tutti i
carichi spenti
(motore e luci)
Disaccoppiamento modalità connessa
Si avvia la procedura di cancellazione di tutti i dispositivi compatibili
precedentemente associati con funzione Accoppiamento.
Al completamento con
successo della procedu-
ra i led T1 e T2 lampeg-
giano per 5 volte.
T2 Breve Accende/Spegne il motore alla seconda velocità. Fisso
Lunga con luce o
motore accesi Funzione 24h
Attiva/Disattiva il motore alla modalità Ricambio Aria 24h, una velocità
che consente un’aspirazione di 10 minuti ogni ora, per un ciclo di 24
ore.
Non è attivabile se attive la modalità Intensiva o Delay.
Lampeggiante
Lunga con tutti i
carichi spenti
(motore e luci)
Connessione Wi-Fi
Attiva/Disattiva la funzionalità di Connessione Wi-Fi.
Nota: la funzionalità Wi-Fi viene attivata automaticamente quando
l’utente richiede la procedura di configurazione Wi-Fi.
Led S1 Lampeggiante:
connessione alla rete
domestica in corso.
Led S1 Fisso: connes-
sione Wi-Fi attivata.
6
T3 Breve Accende il motore alla terza velocità. Fisso
Lunga con luce o
motore accesi Accende il motore alla velocità Intensiva.
Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il siste-
ma ritorna automaticamente alla velocità precedentemente seleziona-
ta. Se attivata da motore spento una volta finito il tempo passa alla
modalità OFF.
Lampeggiante
Lunga con tutti i
carichi spenti
(motore e luci)
Si effettua il reset dell’allarme saturazione Filtri. Tutti i led lampeggiano
3 volte.
Segnala l’allarme saturazione Filtri Antigrasso Metallici e la ne-
cessità di lavarli. L’allarme entra in funzione dopo 100 ore di lavoro
effettivo della cappa.
Led T2 e T3 accesi fissi
a cappa spenta.
Segnala l’allarme saturazione Filtro Antiodore al Carbone Attivo.
L’allarme entra in funzione dopo 200 ore di lavoro effettivo della cap-
pa.
Led T2 e T3 lampeg-
gianti a cappa spenta.
T4 Breve Modalità AUTO
Attiva/Disattiva la modalità di funzionamento Automatico.
Ad ogni pressione di altri tasti la modalità AUTO si disattiva.
La modalità AUTO si attiva con la pressione del tasto. Lo stato delle
luci non viene modificato.
Grazie alla presenza del Sensore Qualità Aria un algoritmo è in gra-
do di modulare le velocità in base al livello di qualità dell’aria aspirata.
ATTENZIONE: La funzionalità dell’algoritmo è ottimizzata per i più
comuni tipi di cucina. Preparazioni non comuni potrebbero produrre
una risposta non ottimizzata.
Acceso fisso:
modalità AUTO attivata.
Spento:
modalità AUTO disatti-
vata temporanemente.
Lunga con luce
accesa e motore
spento
Selezione Piano Induzione/Gas
Seleziona la tipologia di piano cottura in uso tra Induzione e Gas.
Da fabbrica è impostata la tipologia Piano Induzione.
1 Lampeggio: conferma
selezione Piano Indu-
zione.
2 Lampeggi: conferma
selezione Piano Gas.
Lunga con tutti i
carichi spenti
(motore e luci)
Configurazione Wi-Fi
Attiva/Disattiva la procedura di configurazione Wi-Fi.
Prima di avviare la procedura utilizzare l’App Franke@Home per ef-
fettuare la registrazione al sistema IOT Franke. Seguire oi le indica-
zioni per aggiungere un nuovo dispositivo e per effettuare la registra-
zione al router domestico.
Se la procedura non termina con successo dopo qualche minuto di-
sattivarla, premendo nuovamente il tasto con una lunga pressione,
prima di tentare nuovamente. La cappa in ogni caso esce dalla proce-
dura se questa non si conclude con successo entro 15 minuti.
Led T3 e T4 lampeggia-
ti: procedura di configu-
razione in corso.
Al completamento con
successo della procedu-
ra i led T3 e T4 vengono
accesi per 2 secondi.
Sequenza consigliata di accoppiamento tra i dispositivi:
1 - Modalità Connessa (Vedi manuale telecomando)
2 - Accoppiamento Modalità Connessa (Vedi manuale cappa)
3 - Accoppiamento Telecomando-Cappa (Vedi manuale telecomando)
7

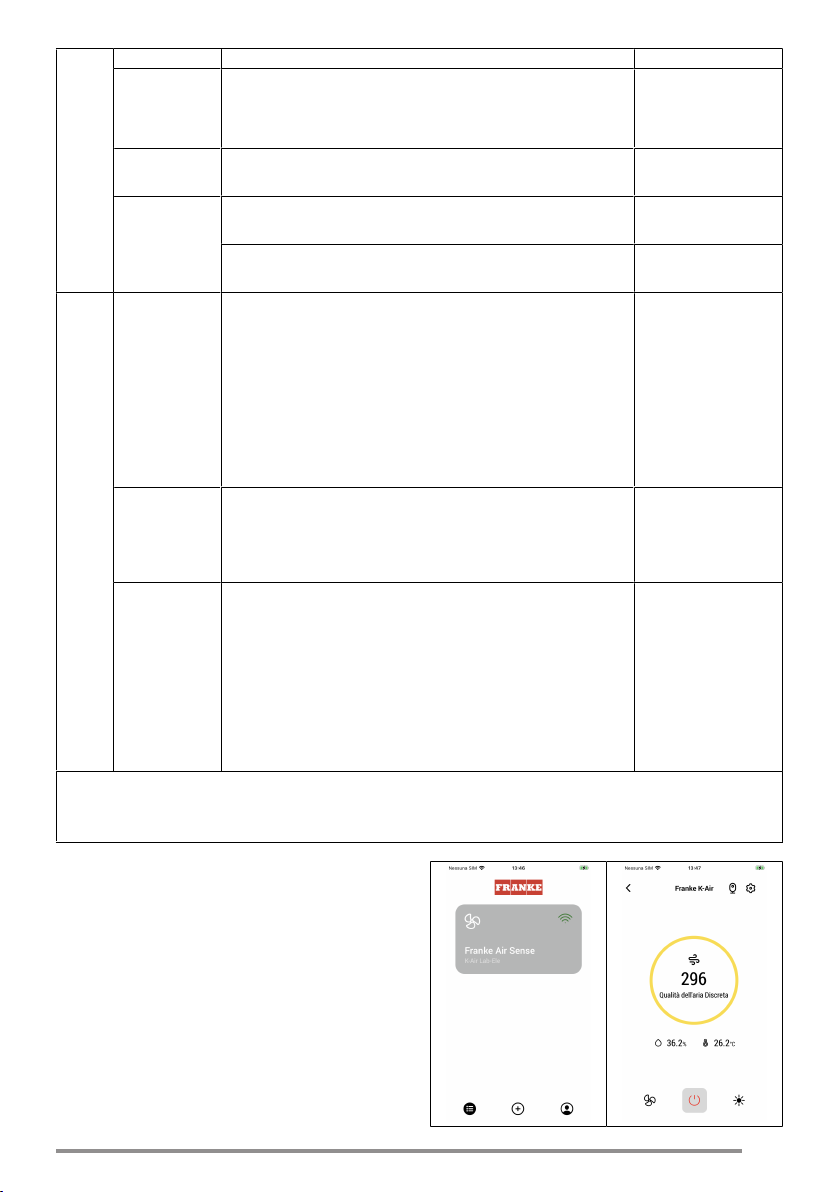

Icona Funzione
Home page
Aggiungi nuovo dispositivo
Gestione profilo utente
Connesso alla rete Wi-Fi Franke
Spegnimento/accensione cappa
Gestione impianto di illuminazione
Gestione velocità motore
Funzione Intensiva
Funzione 24h
Funzione Delay
Funzione Automatico
Gestione settaggi App
8
9
10

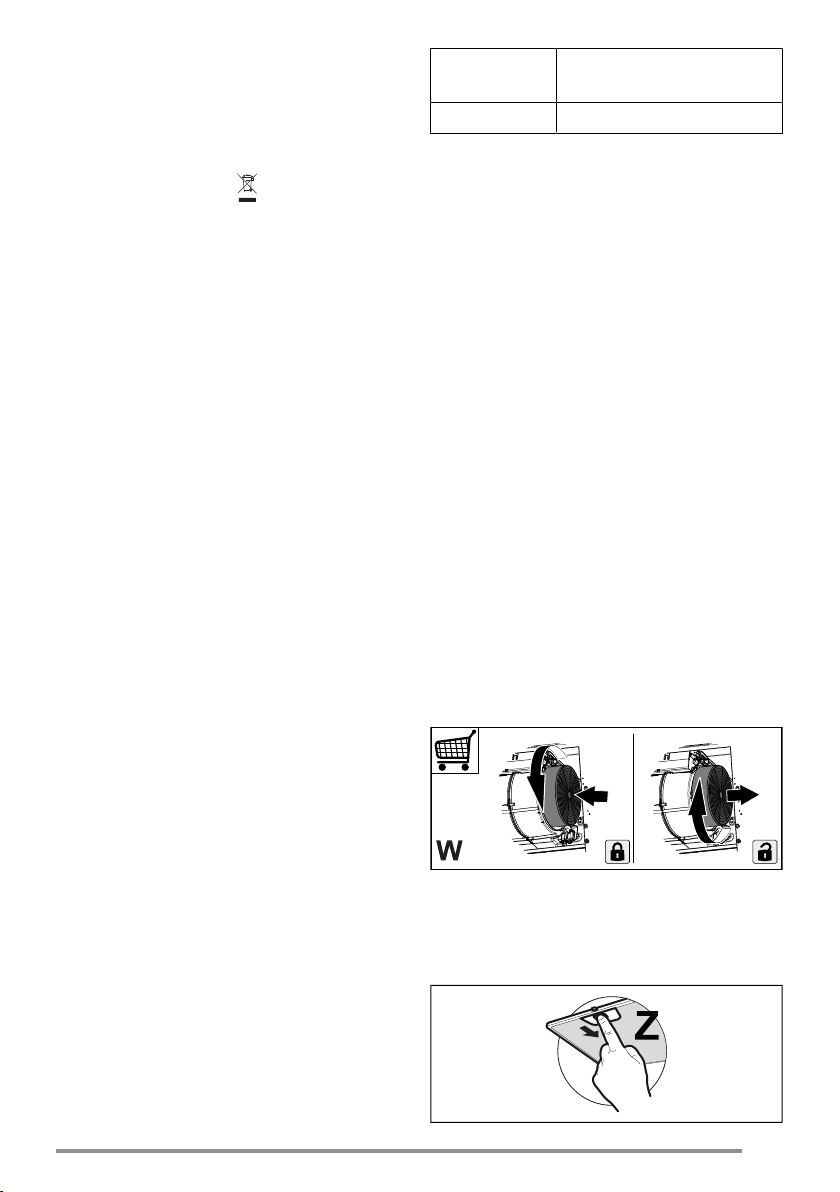

L T1 T2 T3 T4
S1
11
Key Key press Function LED
LShort The lights alternate between high intensity, medium intensity (if
present), off. -
Long press with
light or motor on Delay Function
Activates/Deactivates the Delay function (automatic shutdown of the
Motor and of the lighting delayed by 30').
Cannot be activated with Intensive or 24h function.
Flashing
Long press with
all loads off (mo-
tor and lights)
Connected mode coupling
Before starting the procedure follow the specific instructions of the
manuals of the devices to be coupled.
The procedure for pairing of the hood with compatible devices (re-
mote control) starts. Only one remote control can be paired. See the
manual of the devices for details of the operations that need to be
performed on these.
The coupling procedure takes 2 minutes. If no devices are recognised
within this time check that you have previously activated the proced-
ure for the devices to be coupled. The maximum number of linkable
devices may have been reached.
LEDs T1 and T2 flash-
ing:
coupling in progress.
Upon successful com-
pletion of the procedure
LEDs T1 and T2 will
light up for 2 seconds.
T1 Short Turns the motor on/off at the first speed. Fixed
Long press with
light on Activates/Deactivates the Activated Carbon Filters alarm.All LEDs flash twice:
alarm activated.
All LEDs lit for 1
second:
alarm deactivated.
Long press with
all loads off (mo-
tor and lights)
Connected mode decoupling
The procedure for deleting all compatible devices previously associ-
ated with the coupling function begins.
Upon successful com-
pletion of the procedure
LEDs T1 and T2 flash 5
times.
T2 Short Turns the motor on/off at the second speed. Fixed
Long press with
light or motor on 24h Function
Activates/Deactivates the motor in the 24h Air Exchange mode, a
speed that allows suction of 10 minutes every hour, for a 24-hour
cycle.
Cannot be activated if the Intensive or Delay modes are active.
Flashing
Long press with
all loads off (mo-
tor and lights)
Wi-Fi connection
Activates/Deactivates the Wi-Fi Connection function.
Note: the Wi-Fi function is automatically activated when the user re-
quests the Wi-Fi configuration procedure.
LED S1 Flashing:
connection to domestic
network in progress.
LED S1 Fixed: Wi-Fi
connection activated.
T3 Short Turns the motor on at the third speed. Fixed
Long press with
light or motor on Turns the motor on at the Intensive speed.
This speed is timed for 6 minutes. At the end of this time, the system
automatically returns to the previously selected speed. If activated
with the motor off, once the time has passed it switches to OFF mode.
Flashing
Long press with
all loads off (mo-
tor and lights)
The Filter saturation alarm is reset.All LEDs flash 3 times.
Signals the saturated Metal Grease Filters alarm and the need to
wash them. The alarm is activated after 100 hours of effective hood
operation.
LEDs T2 and T3 lit with
the hood off.
Signals the Activated Charcoal Odour Filter saturation alarm. The
alarm is activated after 200 hours of effective hood operation. LEDs T2 and T3 flash-
ing with the hood off.
12
T4 Short AUTO Mode
Activates/Deactivates the Automatic operating mode.
AUTO mode is deactivated whenever any other keys are pressed.
AUTO mode is activated by pressing the key. The light status does
not change.
Thanks to the presence of the Air Quality Sensor an algorithm is
able to modulate the speed based on the intake air quality level.
WARNING: The algorithm function is optimised for the most common
types of cooking. Uncommon preparations may produce a non-optim-
ised response.
Fixed light:
AUTO mode activated.
Off:
AUTO mode temporarily
deactivated.
Long press with
light on and mo-
tor off
Induction/Gas Cooktop Selection
Select the type of cooktop in use, either Induction or Gas.
The Induction Cooktop is set by default.
1 Flash: confirms the In-
duction Cooktop selec-
tion.
2 Flashes: confirms the
Gas Cooktop selection.
Long press with
all loads off (mo-
tor and lights)
Wi-Fi configuration
Activates/Deactivates the Wi-Fi set-up procedure.
Before starting the procedure, use the Franke@Home App to re-
gister with the Franke IOT system. Then follow the instructions to add
a new device and register the domestic router.
If the procedure is not successfully completed within a few minutes,
deactivate it by long pressing the key again, then make another at-
tempt. The hood will nonetheless abandon the procedure if it is not
successfully completed within 15 minutes.
LEDs T3 and T4 flash-
ing: configuration pro-
cedure in progress.
Upon successful com-
pletion of the procedure
LEDs T3 and T4 will
light up for 2 seconds.
Recommended device coupling sequence:
1 - Connected Mode (See remote control manual)
2 - Connected Mode Coupling (See hood manual)
3 - Remote Control-Hood Coupling (See remote control manual)
Icon Function
Home page
Add new device
User profile management
Connected to the Wi-Fi Franke network
Hood on/off
Lighting system management
Motor speed management
Intensive Function
24h Function
Delay Function
Automatic Function
App settings management
13
14
15
16
17
L T1 T2 T3 T4
S1
Taste Tastendruck Funktion Led
LKurz Die Leuchten wechseln zwischen hoher Intensität, mittlerer Intensität
(falls vorhanden), aus. -
Lang mit Be-
leuchtung oder
Motor einge-
schaltet
Verzögerung
Aktiviert/Deaktiviert die Verzögerungsfunktion (Verzögerung um 30’
der automatischen Abschaltung des Motors und der Beleuchtung).
Nicht aktivierbar bei Intensiv-Funktion oder 24H-Beleuchtung.
Blinkend
Lang mit allen
Lasten aus (Mo-
tor und Licht)
Kopplung Verbundener Modus
Vor dem Starten des Vorgangs den spezifischen Anleitungen aus den
Betriebsanleitungen der anzukoppelnden Geräte folgen.
Es wird das Verfahren zur Verbindung der Dunstabzugshaube mit
kompatiblen Geräten (Fernsteuerung) gestartet. Es kann nur eine
Fernbedienung zugeordnet werden. Siehe die Betriebsanleitung der
Geräte zu den für die Geräte durchzuführenden Vorgänge.
Der Kopplungsvorgang dauert 2 Minuten. Wenn innerhalb dieses Zeit,
kein Gerät erkannt wird, überprüfen, ob man vorher den Vorgang für
die anzukoppelnden Geräte gestartet hat. Es ist möglich, dass die
Höchstzahl an koppelbaren Geräten erreicht ist.
Led T1 und T2 blinken:
Kopplungsvorgang läuft.
Sobald der Vorgang er-
folgreich abgeschlossen
wurde, leuchten die Led
T1 und T2 für 2 Sekun-
den.
T1 Kurz Schaltet den Motor auf die erste Geschwindigkeitsstufe ein/aus. Dauerleuchten
Lang mit Be-
leuchtung einge-
schaltet
Aktiviert/Deaktiviert die Alarmmeldungen der Aktivkohlenfilter. Alle Leds blinken 2 Mal:
Alarm aktiviert.
Alle Led leuchten 1 Se-
kunde lang auf:
Alarm deaktiviert.
Lang mit allen
Lasten aus (Mo-
tor und Licht)
Entkopplung Verbundener Modus
Es wird der Löschvorgang für alle vorher mit der Funktion Kopplung
gekoppelten, kompatiblen Geräte gestartet.
Nach erfolgreichem Ab-
schluss des Vorgangs
blinken die Led T1 und
T2 5 Mal.
T2 Kurz Schaltet den Motor auf die zweiten Geschwindigkeitsstufe ein/aus. Dauerleuchten
Lang mit Be-
leuchtung oder
Motor einge-
schaltet
24h-Funktion
Aktivieren/Deaktivieren des Motors im 24h-Luftaustauschmodus; eine
Drehzahl, welche die Absaugung von 10 Minuten pro Stunde in einem
24 Stunden andauernden Zyklus ermöglicht.
Nicht aktivierbar in den Modalitäten Intensiv oder Verzögerung.
Blinkend
Lang mit allen
Lasten aus (Mo-
tor und Licht)
WLAN-Verbindung
Aktiviert/Deaktiviert die Funktion WLAN-Verbindung.
Hinweis: Die WLAN-Funktion wird automatisch aktiviert, sobald der
Benutzer den Konfigurierung des WLAN anfordert.
Led S1 blinkt:
Verbindung mit dem
Hausnetz wird aufge-
baut.
Led S1 Fix: Wi-Fi-Ver-
bindung aktiviert.
18
T3 Kurz Schaltet den Motor auf die dritte Leistungsstufe. Dauerleuchten
Lang mit Be-
leuchtung oder
Motor einge-
schaltet
Schaltet den Motor auf die Intensive Geschwindigkeitsstufe ein.
Die Geschwindigkeit ist auf 6 Minuten eingestellt. Sobald die Zeit ab-
gelaufen ist, kehrt das System automatisch auf die vorher gewählte
Geschwindigkeitsstufe zurück. Wenn diese Funktion bei abgeschalte-
tem Motor aktiviert worden ist, wechselt das System nach Ablauf der
Zeit in den OFF-Modus.
Blinkend
Lang mit allen
Lasten aus (Mo-
tor und Licht)
Man setzt den Sättigungsalarm der Filter zurück. Alle Leds blinken 3 Mal.
Alarmmeldung, dass die Metallfettfilter gesättigt sind und gewa-
schen werden müssen. Die Alarmmeldung wird nach 100 effektiven
Betriebsstunden der Dunstabzugshaube generiert.
Led T2 und T3 leuchten
bei abgeschalteter Dun-
stabzugshaube.
Signalisiert den Sättigungsalarm des Aktivkohle-Geruchsfilters.
Die Alarmmeldung wird nach 200 effektiven Betriebsstunden der Dun-
stabzugshaube generiert.
Led T2 und T3 blinken
bei abgeschalteter Dun-
stabzugshaube.
T4 Kurz AUTO-Modus
Aktiviert/Deaktiviert die Automatik-Funktion.
Bei Druck irgendeiner anderen Taste wird der AUTO-Modus deakti-
viert.
Der AUTO-Modus wird durch Drücken der Taste aktiviert. Der Status
der Lichter ändert sich nicht.
Dank des Luftqualitätssensors ist ein Algorithmus in der Lage, die
Geschwindigkeiten entsprechend dem Qualitätsniveau der angesaug-
ten Luft zu modulieren.
ACHTUNG: Die Funktionalität des Algorithmus ist für die gängigsten
Kochtypen optimiert. Unübliche Vorbereitungen können ein nicht opti-
miertes Ansprechen erzeugen.
Dauerleuchten:
Auto-Modus aktiviert.
Aus:
Auto-Modus zeitweilig
deaktiviert.
Lang mit Be-
leuchtung einge-
schaltet und Mo-
tor ausgeschaltet
Auswahl Induktionskochfeld/Gas
Wählt zwischen dem Induktionskochfeld oder dem Gasfeld aus.
Im Werk wird der Typ Induktionskochfeld eingestellt.
1 Blinken: Bestätigung
der Wahl des Indukti-
onskochfelds.
2 Blinken: Bestätigung
der Wahl des Gasfelds.
Lang mit allen
Lasten aus (Mo-
tor und Licht)
WLAN-Konfiguration
Aktiviert/Deaktiviert die Konfigurierung des WLAN.
Bevor Sie den Vorgang starten, verwenden Sie die Franke@Home
App, um sich am Franke IOT-System zu registrieren. Befolgen Sie
die Anweisungen zum Hinzufügen eines neuen Geräts und zur Regis-
trierung beim Heimrouter.
Wenn der Vorgang nicht erfolgreich abgeschlossen wird, vor dem
nächsten Versuch erst einige Minuten warten und dann auf die Taste
lange drücken, um den Vorgang zu deaktivieren. Die Dunstabzugs-
haube verlässt den Vorgang in jedem Fall, wenn er nicht innerhalb
von 15 Minuten erfolgreich abgeschlossen wird.
Die Leds T3 und T4
blinken: Konfigurations-
vorgang läuft.
Sobald der Vorgang er-
folgreich abgeschlossen
wurde, leuchten die Led
T3 und T4 für 2 Sekun-
den.
Empfohlene Sequenz für die Kopplung zwischen den Geräten:
1 - Verbundener Modus (siehe Handbuch der Fernbedienung)
2 - Kopplung Verbundener Modus (siehe Handbuch der Dunstabzugshaube)
3 - Kopplung Fernbedienung-Dunstabzugshaube (siehe Betriebsanleitung der Fernbedienung)
19
Icon Funktion
Home Page
Ein neues Gerät hinzufügen
Verwaltung Benutzerprofil
Verbunden mit dem Franke Wi-Fi Netzwerk
Aus-/Einschalten Dunstabszugshaube
Verwaltung Beleuchtungsanlagen
Verwaltung Motordrehzahl
Intensiv-Funktion
24h-Funktion
Verzögerung
Automatik-Funktion
Verwaltung App-Einstellungen
20
Table of contents
Languages:
Other Franke Ventilation Hood manuals
Franke
Franke FGL 6115 XS Operation manual
Franke
Franke FGC 925 I XS NP User manual
Franke
Franke ALLIANCE TRAFO User manual
Franke
Franke FBI 732H User manual
Franke
Franke FBFE WH MATT A70 UK User manual
Franke
Franke Maris Built Under FCBU 1204 2M C WH User manual
Franke
Franke FBI 705 PLUS User manual
Franke
Franke Admiral FAD906-PXS User manual
Franke
Franke FTU 3807-P W XS 89 H Operation manual
Franke
Franke FMA905BK-CH Operation manual
Franke
Franke FGC 915 I XS LED Operation manual
Franke
Franke FTU PLUS 3707 I BK User manual
Franke
Franke FGL 6025 XS Operation manual
Franke
Franke ALLIANCE 604-10 User manual
Franke
Franke FCMY 90 C WHG A 2B User manual
Franke
Franke FDF 9274 XS-CH Operation manual
Franke
Franke FGL 925 I XS NP User manual
Franke
Franke FUD 5007 I XS Operation manual
Franke
Franke FDW 908 IB XS Operation manual
Franke
Franke FGL 925 I XS NP User manual
Popular Ventilation Hood manuals by other brands
Amica
Amica OKC6651BIS HC operating instructions
Elba
Elba 1202/76 operating instructions
Electrolux
Electrolux CH 700 user manual
Vissani
Vissani QR046 owner's manual
Sirius Satellite Radio
Sirius Satellite Radio SUT950 installation instructions
Frigidaire
Frigidaire FGEC3665K - Gallery 30 in. Electric Cooktop Specification sheet
Gorenje
Gorenje S1 WHC643A1XGB manual
Westinghouse
Westinghouse QR104 owner's manual
Sirius Range Hoods
Sirius Range Hoods SU906-L installation instructions
Selkirk
Selkirk SUPERVENT 2100 INSTALLATION INSTRUCTIONS & MAINTENANCE GUIDE
CyClone
CyClone BXB606 Use and care guide
Philco
Philco PEI 62 Cube owner's manual
