Franke FTU 3807 WXS 70H Operation manual

Istruzioni per l’uso e l’installazione
Cappa
Instructions for use and installation
Cooker Hood
Mode d’emploi et installation
Hotte de Cuisine
Bedienungsanleitung und Einrichtung
Dunstabzugshaube
Kullan
ım ve montaj talimatları
Davlumbaz
Instrukcja obsługi i instalacji
Okap kuchenny
FTU 3807 WXS 70H
FTU 3807-P WXS 70H
IT
GB
FR
DE
TR
PL

IT
2
2
Libretto di Istruzioni
INDICE
CONSIGLI E SUGGERIMENTI ..............................................................................................................................................8
CARATTERISTICHE..............................................................................................................................................................9
INSTALLAZIONE..................................................................................................................................................................10
USO ......................................................................................................................................................................................14
MANUTENZIONE.................................................................................................................................................................15

EN
3
3
Instructions Manual
INDEX
RECOMMENDATIONS AND SUGGESTIONS....................................................................................................................18
CHARACTERISTICS............................................................................................................................................................19
INSTALLATION....................................................................................................................................................................20
USE.......................................................................................................................................................................................24
MAINTENANCE....................................................................................................................................................................25

FR
4
4
Manuel d’Instructions
SOMMAIRE
CONSEILS ET SUGGESTIONS ..........................................................................................................................................28
CARACTERISTIQUES.........................................................................................................................................................29
INSTALLATION....................................................................................................................................................................30
UTILISATION........................................................................................................................................................................34
ENTRETIEN..........................................................................................................................................................................35

DE
5
5
Bedienungsanleitung
INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE....................................................................................................................................38
CHARAKTERISTIKEN..........................................................................................................................................................39
MONTAGE............................................................................................................................................................................40
BEDIENUNG.........................................................................................................................................................................44
WARTUNG............................................................................................................................................................................45

TR
6
6
Kullanim Kilavuku
IÇERIKLER
TAVSIYELER VE ÖNERILER..............................................................................................................................................48
ÖZELLIKLER........................................................................................................................................................................49
MONTAJ...............................................................................................................................................................................50
KULLANIM............................................................................................................................................................................54
BAKIM...................................................................................................................................................................................55

PL
7
7
Instrukcja Obslugi
SPIS TREŚCI
UWAGI I SUGESTIE.............................................................................................................................................................58
WŁAŚCIWOŚCI TECHNICZNE............................................................................................................................................59
INSTALACJA........................................................................................................................................................................60
UŻYTKOWANIE....................................................................................................................................................................64
KONSERWACJA..................................................................................................................................................................65

IT
8
8
CONSIGLI E SUGGERIMENTI
Questo libretto di istruzioni per l'uso è previsto per più versioni dell' apparecchio.
É possibile che siano descritti singoli particolari della dotazione, che non riguardano il
Vostro apparecchio.
INSTALLAZIONE
• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta
o non conforme alle regole dell’arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 550 mm.
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta
all’interno della Cappa.
• Per Apparecchi in Classe Ia accertarsi che l’impianto elettrico domestico garantisca un
corretto scarico a terra.
• Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro pari o superiore
a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie,
caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati
da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una
aerazione sufficiente dell’ambiente. Se la cucina ne fosse sprovvista, praticare
un’apertura che comunichi con l’esterno, per garantire il richiamo d’aria pulita.
USO
• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori
della cucina.
• Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle
stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi.
• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte
capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e cono-
scenza, a meno che non siano controllati o istruiti all’uso dell’apparecchio da persone re-
sponsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con
l’apparecchio.
MANUTENZIONE
• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa toglien-
do la spina elettrica o spegnendo l’interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli con-
sigliati.
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersi-
vo liquido neutro.
Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato
come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il
riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in
modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la
salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più
dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smalti-
mento rifiuti o il negozio in cui è stato acquistato il prodotto.
550 mm min.

IT
9
9

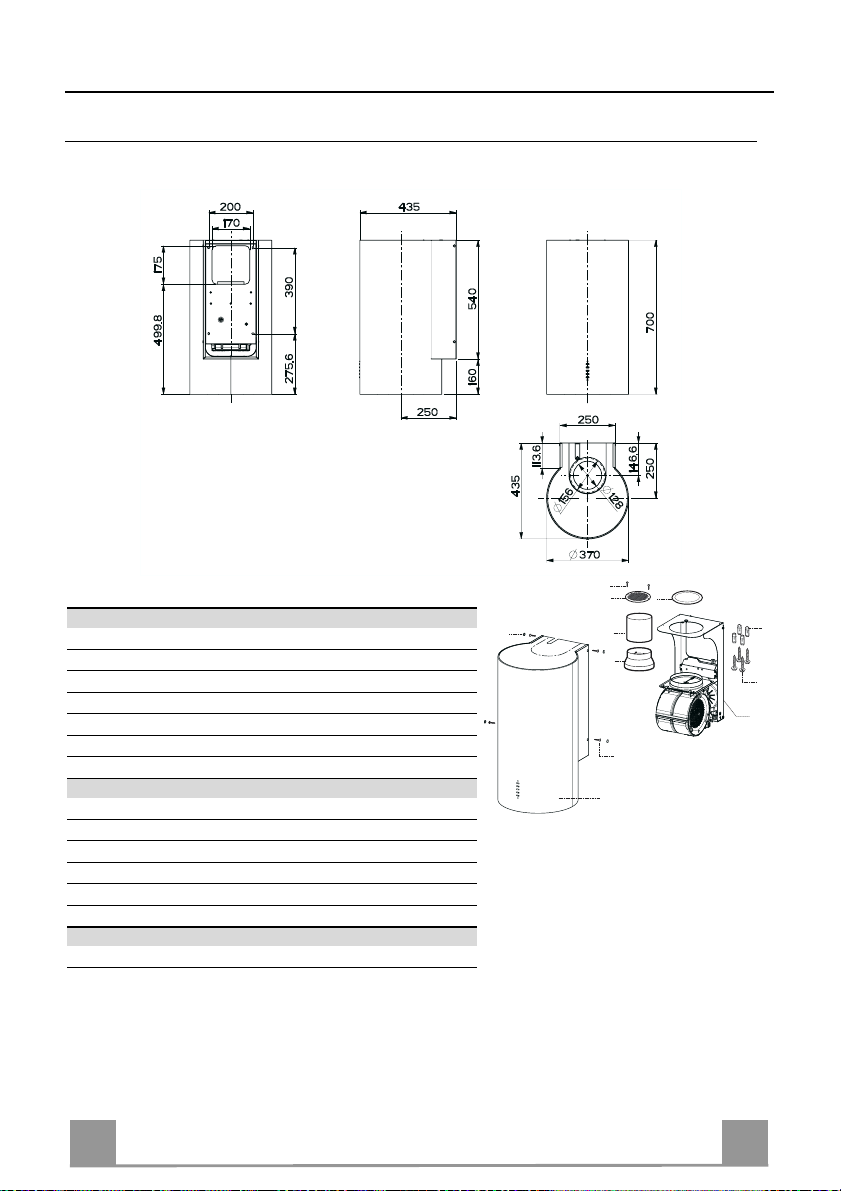

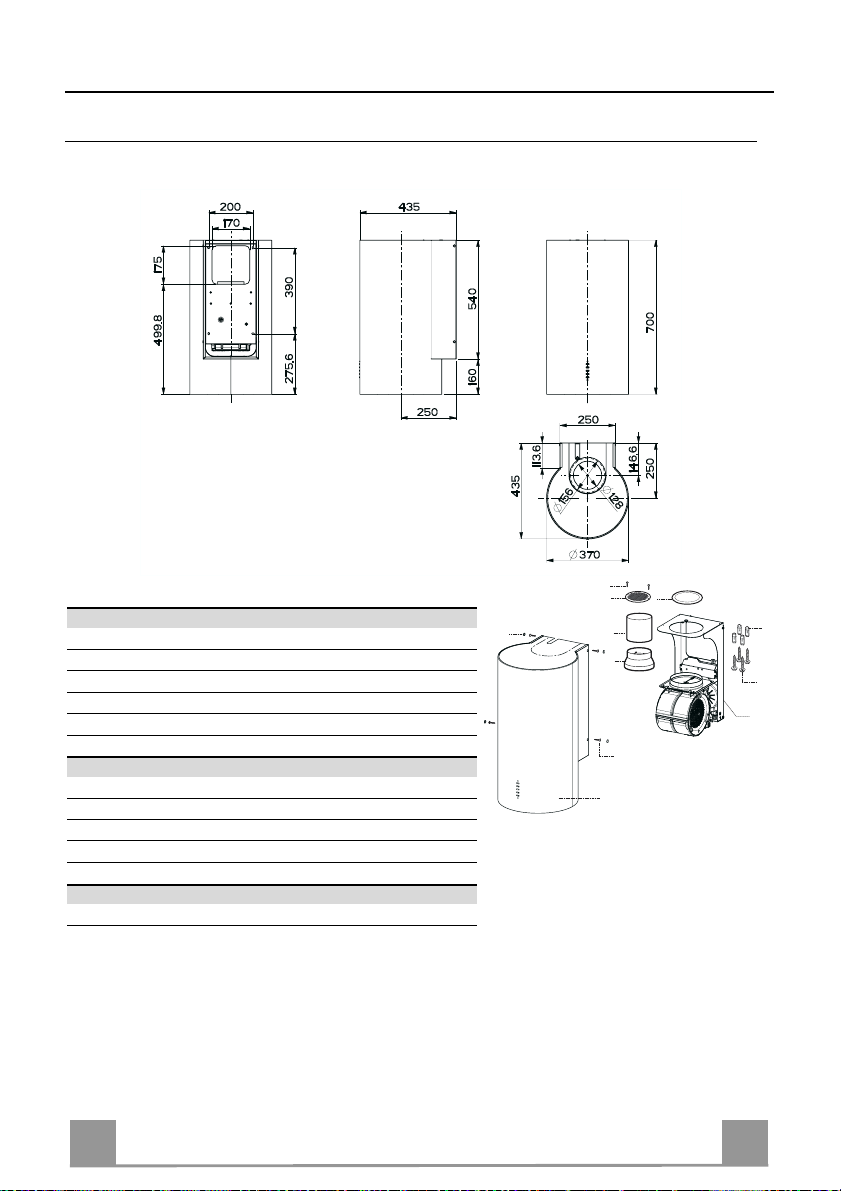

CARATTERISTICHE
Ingombro
Componenti
Rif. Q.tà Componenti di Prodotto
1 1 Corpo Cappa completo di: Comandi, Luce, Filtri
31 Supporto Cappa completo di Gruppo Aspiratore
71 TuboPVC
81 Griglia Direzionata
8c 1 Riduzione uscita aria ø 120mm
91 Flangia di riduzione ø 150-120 mm
Rif. Q.tà Componenti di Installazione
11 4 Tasselli ø 10
12a 4 Viti 5 x 70
12b 4 Viti M4 x 15
12e 2 Viti 2,9 x 9,5
13 4 Tappo viti M4
Q.tà Documentazione
1Libretto Istruzioni
11
12a
3
12b
13
1
9
7
12e
88c

IT
1
0
10
INSTALLAZIONE

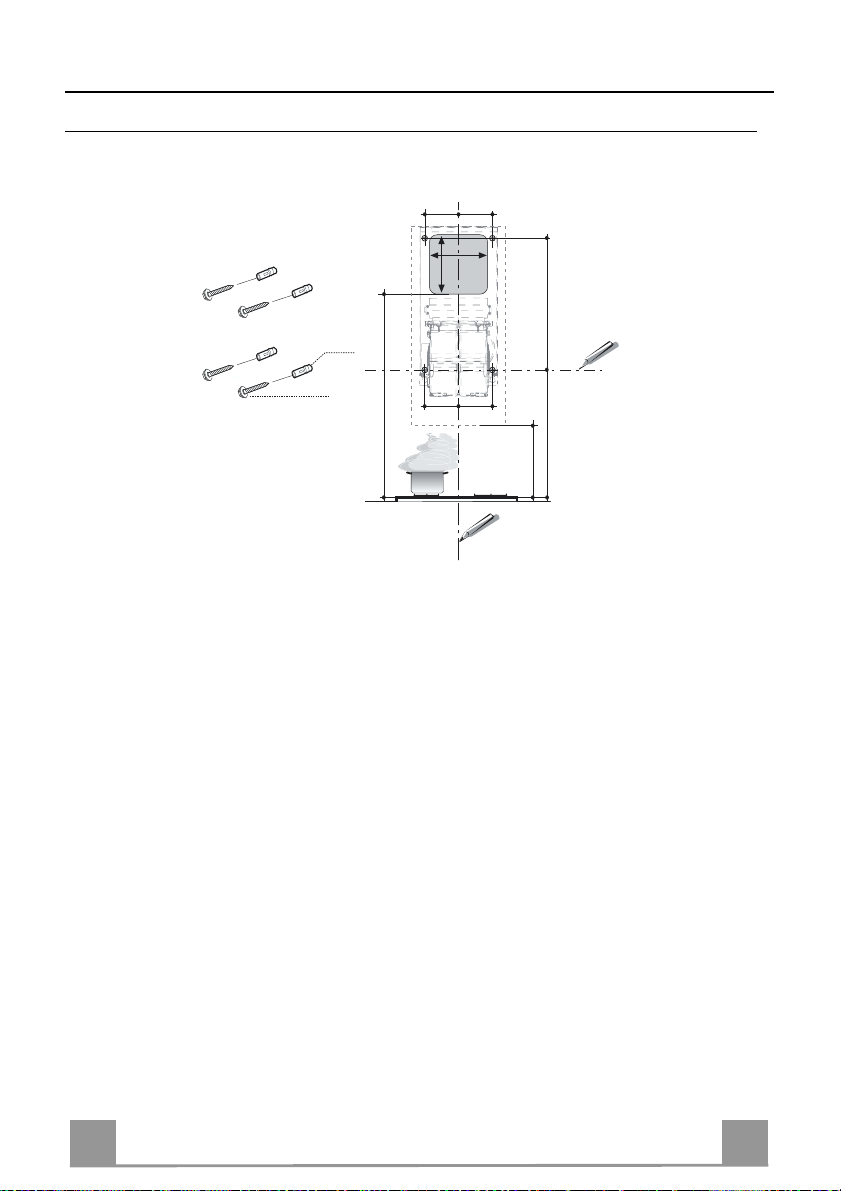

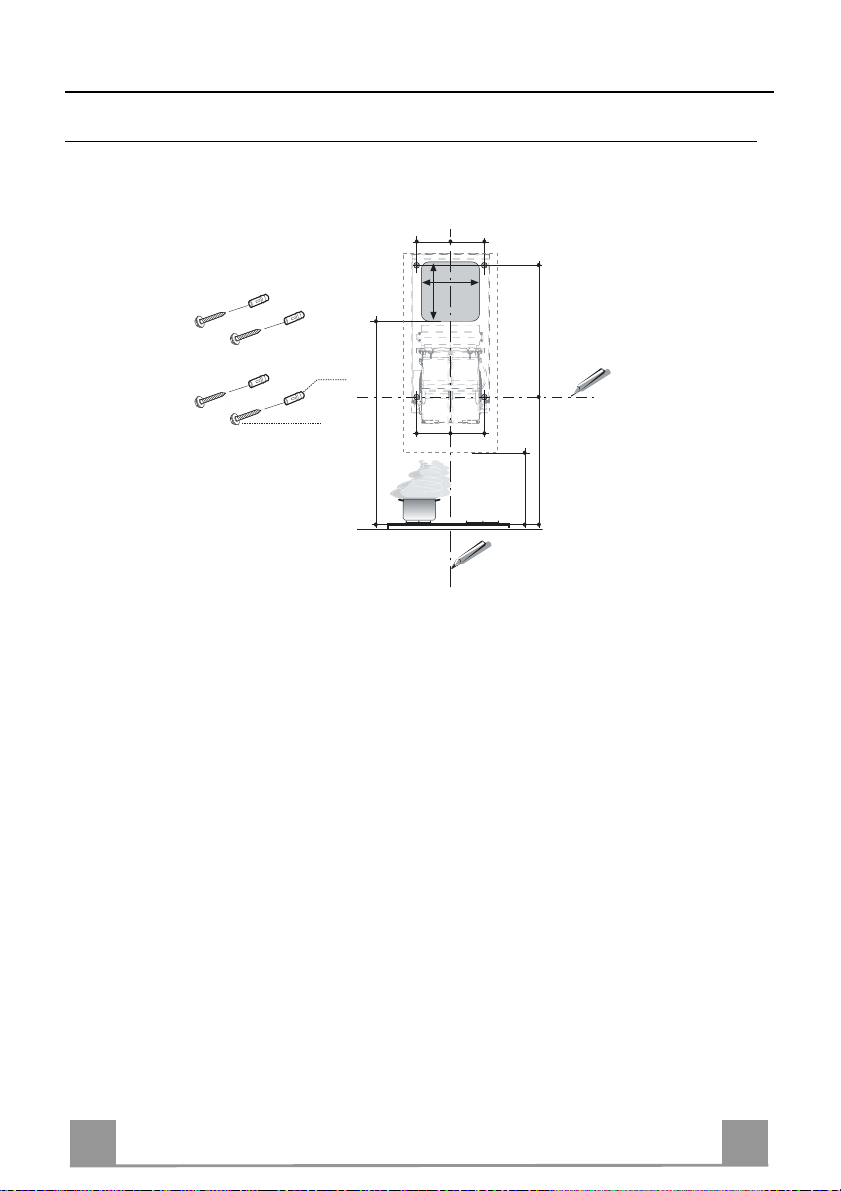

Foratura Parete
Data la complessità dell’installazione si raccomanda di effettuarla minimo in due persone.
Nel caso di installazione della cappa in versione filtrante, tenere in considerazione che, sopra la
cappa, deve rimanere una distanza dal limite superiore (Soffitto o Mensola) di almeno 8-10 Cm.
Tracciare sulla Parete:
• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il
montaggio della Cappa;
• una linea Orizzontale a: 826 mm min. sopra il Piano di Cottura;
• Segnare come indicato, un punto di riferimento a 100 mm sulla destra della linea verticale di
riferimento.
• Ripetere questa operazione dalla parte opposta, verificandone il livellamento.
• Segnare come indicato, un punto di riferimento a 390 mm sopra la linea orizzontale di rife-
rimento, e a 100 mm sulla destra della linea verticale di riferimento.
• Ripetere questa operazione dalla parte opposta, verificandone il livellamento.
• Forare ø 10 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
11
12a
100 100
826 390
1050
175
170
100 100
550 mm MIN

IT
1
1
11
Montaggio Supporto Cappa
• Appoggiare il Supporto Cappa 3 al muro facendo coincidere i
fori del supporto con quelli fatti al muro.
• Bloccare il supporto al muro utilizzando le quattro viti 12a (5 x
70) in dotazione.
• Prima di serrare definitivamente le viti livellare il supporto,
quindi bloccare definitivamente le viti.
3
12a
Connessione Uscita Aria Versione Aspirante
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di ø
150 o 120 mm, la cui scelta è lasciata all'installatore. Il tubo può
uscire sia dalla parte superiore che posteriore della cappa.
USCITA POSTERIORE
• Si ricorda che per effettuare il foro di evacuazione va seguito
lo schema riportato nel paragrafo foratura parete.
• Per collegamento con tubo ø120 mm, inserire la Flangia di ri-
duzione 9sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
USCITA SUPERIORE
• Per collegamento con tubo ø 150 mm, collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile.
• Per collegamento con tubo ø120 mm, inserire la Flangia di ri-
duzione 9sull'Uscita del Corpo Cappa.
• Avvitare la riduzione uscita aria 8c sul foro di uscita del sup-
porto cappa utilizzando le viti in dotazione.
• Collegare la Cappa alla tubazione di uscita per mezzo di un
tubo rigido o flessibile.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
ø 150
ø 120
9
8c

IT
1
2
12
USCITA ARIA VERSIONE FILTRANTE
• Inserire il tubo in pvc 7 in dotazione sull’uscita del Corpo
Cappa
7
ø 150
Montaggio corpo cappa
Versione Aspirante
• Nel caso in cui sia stata scelta l’uscita dell’aria sulla parte su-
periore della cappa si dovrà staccare il pezzo pretagliato.
• Appoggiare il corpo cappa al supporto e fissarlo lateralmente
utilizzando le quattro viti 12b.
• Coprire le sedi delle viti impiegando i tappi 13 in dotazione.
Versione Filtrante
• Staccare il pezzo pretagliato.
• Appoggiare il corpo cappa al supporto e fissarlo lateralmente
utilizzando le quattro viti 12b.
• Coprire le sedi delle viti impiegando i tappi 13 in dotazione.
• Posizionare la Griglia direzionata 8sul Tubo e verificare la sua
corretta installazione.
• Avvitare la Griglia direzionata 8 con la Viti 12e in dotazione.
• Assicurarsi della presenza dei Filtri antiodore al Carbone atti-
vo.
12b
13
8
12e

IT
1
3
13
Connessione elettrica
• Collegare la Cappa all’Alimentazione di Rete interponendo un
Interruttore bipolare con apertura dei contatti di almeno 3 mm.

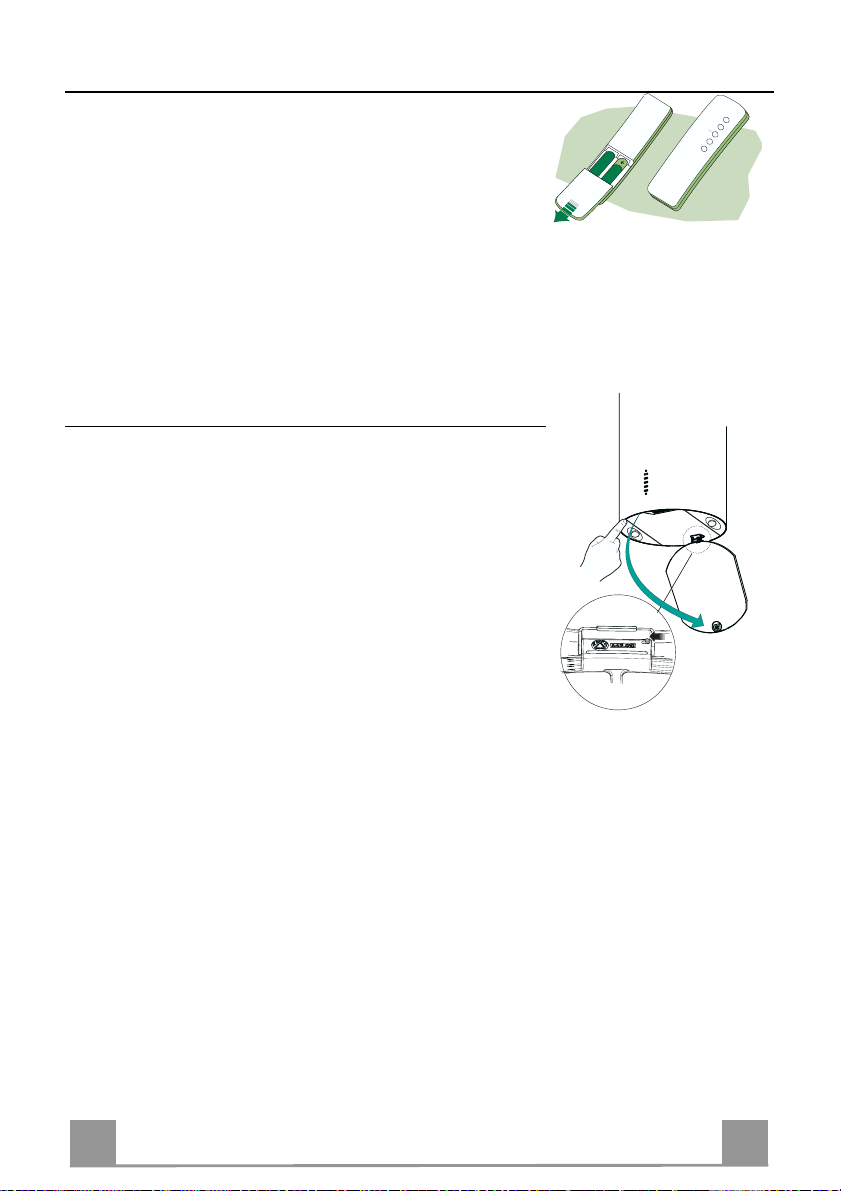

• Aprire il gruppo illuminazione tirandolo sull’apposita intacca
• Togliere il Filtro , spingendolo verso la parte posteriore del
gruppo e tirando contemporaneamente verso il basso.
• Assicurarsi che il connettore del Cavo di alimentazione sia cor-
rettamente inserito nella presa dell’Aspiratore
• Collegare il connettore dei Comandi Cmd.
• Collegare il connettore dei Faretti Lux alla presa predisposta
dietro al coperchio del gruppo illuminazione.
• Rimontare il Filtro Antigrasso e successivamente il gruppo il-
luminazione.
Cmd
Lux

IT
1
4
14
USO
Quadro comandi
Tasto Funzione Display
A Accende e spegne il motore di aspirazione
all’ultima velocità utilizzata. Visualizza la velocità impostata
B Decrementa la velocità di esercizio.
C Incrementa la velocità di esercizio.
D Attiva la velocità intensiva da qualsiasi velo-
cità anche da motore spento, tale velocità è
temporizzata a 10 minuti, al termine del tempo
il sistema ritorna alla velocità precedentemente
impostata. Adatta a fronteggiare le massime
emissioni di fumi di cottura.
Visualizza HI e il punto in basso a destra lam-
peggia una volta al secondo.
E Attiva il motore ad una velocità che consente
un’aspirazione di 100 m3/h per 10 minuti ogni
ora, terminati il motore si ferma.
Con l’allarme filtri in corso premendo il tasto
per circa 3 secondi si effettua il reset dell’al-
larme. Tali segnalazioni sono visibili solo a
motore spento.
Visualizza 24 e il punto in basso a destra lam-
peggia, mentre il motore è in funzione
Terminata la procedura si spegne la segnala-
zione precedentemente visualizzata:
FF segnala la necessità di lavare i filtri anti-
grasso metallici. L’allarme entra in fun-
zione dopo 100 ore di lavoro effettivo
della Cappa.
EF segnala la necessità di sostituire i filtri al
carbone attivo e devono anche essere la-
vati i filtri antigrasso metallici. L’allarme
entra in funzione dopo 200 ore di lavoro
effettivo della Cappa.
F Attiva lo spegnimento automatico ritardato di
30’. Adatto per completare l’eliminazione di
odori residui. Attivabile da qualsiasi posizione,
si disattiva premendo il tasto o spegnendo il
motore.
Visualizza alternativamente la velocità di eser-
cizio e il tempo rimanente allo spegnimento
della cappa. Il punto in basso a destra lampeg-
gia.
G Accende e spegne l’impianto di illuminazione.
H Accende e spegne l’impianto di illuminazione
ad intensità ridotta.
A
BC
D
EF
GH

IT
1
5
15
MANUTENZIONE
TELECOMANDO (OPZIONALE)
Questo apparecchio può essere comandato per mezzo di un tele-
comando, alimentato con pile alcaline zinco-carbone da 1,5 V del
tipo standard LR03-AAA.
• Non riporre il telecomando in prossimità di fonti di calore.
• Non disperdere le pile nell’ambiente, depositarle negli appositi
contenitori.

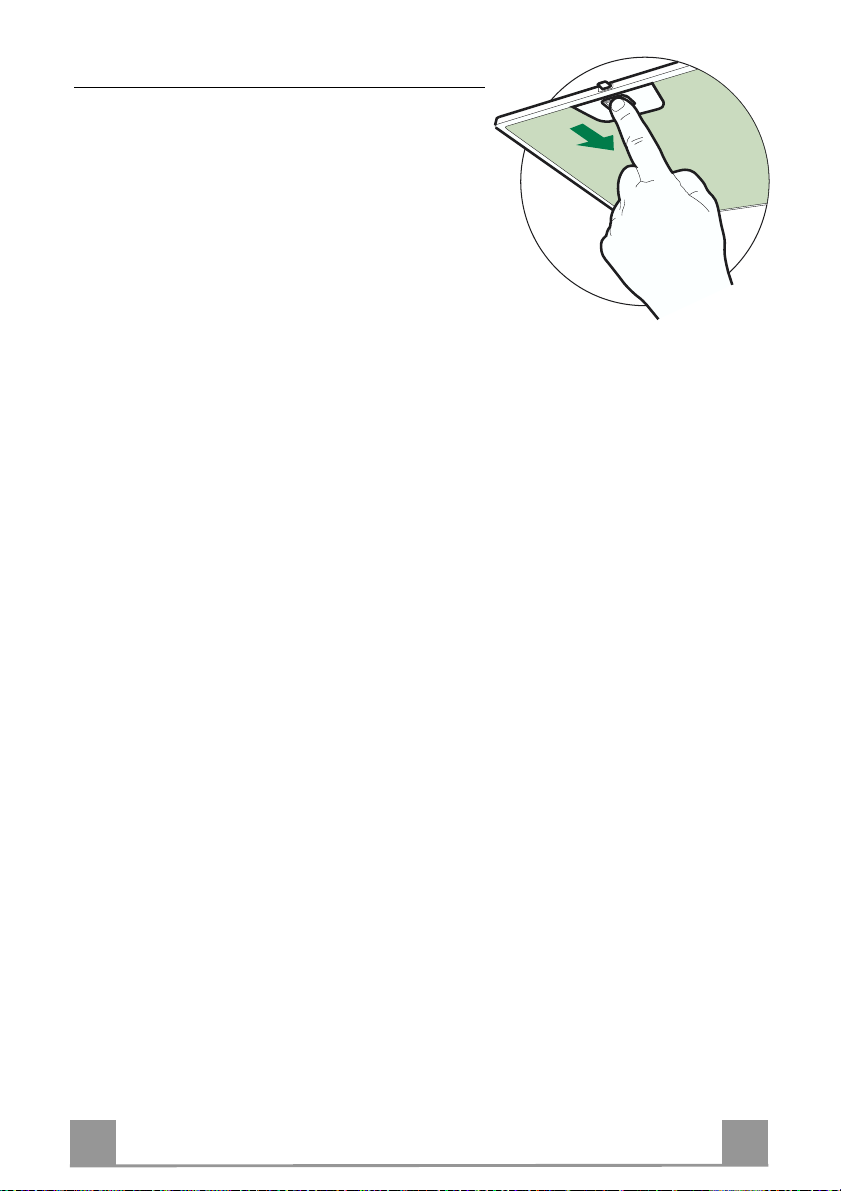

Pulizia dei Confort Panel
• Aprire il Confort Panel tirandolo.
• Sganciare il pannello dal corpo cappa facendo scorrere
l’apposita leva del perno di fissaggio.
• Il confort panel non va assolutamente lavato in lavastoviglie.
• Pulirlo esternamente con un panno umido e detersivo liquido
neutro.
• Pulirlo anche internamente utilizzando un panno umido e de-
tergente neutro; non utilizzare panni o spugne bagnate, né getti
d’acqua; non utilizzare sostanze abrasive.
• Ad operazione ultimata riagganciare il pannello al corpo cappa
e richiuderlo.
.

IT
1
6
16
Filtri antigrasso metallici
Sono lavabili anche in lavastoviglie, e necessitano di
essere lavati quando sul display appare FF o almeno
ogni 2 mesi circa di utilizzo o più frequentemente, per
un uso particolarmente intenso.
Reset del segnale di allarme
• Spegnere le Luci e il Motore di aspirazione, quindi
qualora fosse attivata la funzione 24h disattivarla.
• Premere il tasto Esino allo spegnersi del display.
Pulizia Filtri
• Aprire i Comfort Panel tirandoli.
• Togliere i Filtri uno alla volta, spingendoli verso la
parte posteriore del gruppo e tirando contemporane-
amente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciuga-
re prima di rimontarli. (Un’eventuale cambiamento
del colore della superficie del filtro, che potrebbe ve-
rificarsi nel tempo, non pregiudica assolutamente
l’efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la mani-
glia verso la parte visibile esterna.
• Richiudere i comfort panel.

IT
1
7
17
Filtri antiodore al Carbone attivo (Versione Filtrante)
• Non è lavabile e non è rigenerabile, va sostituito quando sul display appare EF o almeno
ogni 4 mesi.
Attivazione del segnale di allarme
• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al
momento dell’installazione o successivamente.
• Spegnere le Luci e il Motore di aspirazione.
• Scollegare la cappa dall’alimentazione di rete.
• Ripristinare il collegamento tenendo premuto il tasto B.
• Rilasciando il tasto sul display compaiono due rettangoli in rotazione.
• Entro 3 secondi premere il Tasto Bsino alla conferma che appare sul display:
• 2 lampeggi scritta EF - Allarme saturazione Filtro Carbone attivo ATTIVATO
• 1 lampeggio scritta EF - Allarme saturazione Filtro al Carbone attivo DISATTIVATO.
SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO
Reset del segnale di allarme
• Spegnere le Luci e il Motore di aspirazione, quindi qualora
fosse attivata la funzione 24h disattivarla.
• Premere il tasto Esino allo spegnersi del display.
Sostituzione Filtro
• Aprire i Comfort Panel tirandoli.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo
sugli appositi agganci.
• Montare il nuovo Filtro agganciandolo nella sua sede.
• Rimontare i Filtri antigrasso metallici.
• Richiudere i Comfort Panel.
Illuminazione
SOSTITUZIONE LAMPADE
Lampade alogene da 20 W.
• Togliere le due viti che fissano il Supporto illuminazione e sfi-
larlo dalla Cappa.
• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo at-
tenzione di inserire correttamente i due spinotti nella sede del
Supporto.
• Rimontare il Supporto fissandola con le due Viti precedente-
mente tolte.

EN
1
8
18
RECOMMENDATIONS AND SUGGESTIONS
The Instructions for Use apply to several versions of this appliance. Accordingly, you
may find descriptions ofindividual features that do notapply to your specific appliance.
INSTALLATION
• The manufacturer will not be held liable for any damages resulting from incorrect or
improperinstallation.
• The minimum safety distance between the cooker top and the extractor hood is 550
mm.
• Check that the mains voltage corresponds to that indicated on the rating plate fixed to
theinside ofthe hood.
• For Class I appliances, check that the domestic power supply guarantees adequate
earthing.
Connect theextractor to the exhaust flue through a pipe of minimum diameter 120 mm.
Therouteof thefluemustbeasshortas possible.
• Do not connect the extractor hood to exhaust ducts carrying combustion fumes (boil-
ers,fireplaces,etc.).
• If the extractor is used in conjunction with non-electrical appliances (e.g. gas burning
appliances), a sufficient degree of aeration must be guaranteed in the room in order to
prevent the backflow of exhaust gas. The kitchen must have an opening communicat-
ing directly with the open airin order to guaranteethe entryof clean air.
USE
• The extractor hood has been designed exclusively for domestic use to eliminate
kitchensmells.
• Neveruse the hoodfor purposesotherthan forwhichit has ben designed.
• Never leave high nakedflames underthe hood when it is in operation.
• Adjustthe flame intensity to direct itonto the bottom of the pan only,making sure that it
doesnotengulfthe sides.
• Deep fat fryers must be continuously monitored during use: overheated oil can burst
into flames.
• Do notflambè under the range hood;risk of fire
• This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning use of the appliance by a
personresponsiblefor theirsafety.
• Children should be supervised to ensure that they do not play with the appliance.
MAINTENANCE
• Switch off or unplug the appliance from the mains supply before carrying out any main-
tenancework.
• Cleanand/or replacethe Filters after the specified time period.
• Cleanthe hoodusinga damp clothand a neutralliquiddetergent.
The symbol on the product or on its packaging indicates that this product may not be treated as
household waste. Instead it shall be handed over to the applicable collection point for the recycling of
electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help pre-
vent potential negative consequences for the environment and human health, which could otherwise be
caused by inappropriate waste handling of this product. For more detailed information about recycling of
this product, please contact your local city office, your household waste disposal service or the shop
where youpurchased the product.
550 mm min.

EN
1
9
19
CHARACTERISTICS
Dimensions
Components
Ref. Q.ty Product components
11 Hood equipped with: Controls, Lights, Filters
31 Hood supportequipped with the Exhaust Group
71 tube in PVC
81 Directionedgrid
8c 1 Air outlet reductionø 120mm
91 Reduction flange ø 150-120 mm
Ref. Q.ty Installation components
11 4 Small blocks ø 10
12a 4 Screws 5 x70
12b 4 Screws M4 x15
12e 2 Screws 2,9 x 9,5
13 4 Screwsplug M4
Q.ty Documentations
1 Instruction booklet
11
12a
3
12b
13
1
9
7
12e
88c

EN
2
0
20
INSTALLATION
Wall drilling and bracket fixing
Due to the complexity in installing the hood, we suggest to do it minimum in twopeople
When installing the hood in recycling version it has to be taken into consideration that space re-
maining between the hood and the upper limit (ceiling or self) is at least 8-10 cm.
On the wall, draw:
• a Vertical line up to the ceiling or upper limit, at the centre of the area in which the hood is
to be fitted;
• a Horizontal line at a minimum of 826 mm above the Cooker Top; .
• As indicated, mark a reference point at 100 mm to the right of the vertical reference line.
• Repeat this operation on the other side, checking that the two marks are level.
• As indicated, mark a reference point at 390 mm above the horizontal reference line, and at
100 mm to the right of the vertical reference line.
• Repeat this operation on the other side, checking that the two marks are level.
• Drill at the points marked, using a ø 10 mm drill bit.
• Insert the plugs 11 into the holes.
11
12a
100 100
826 390
1050
175
170
100 100
550 mm MIN
