Franklin Electric FBSTF Series User manual

APPLICATION
These pumps are suitable for transferring liquid fertilizer, where the
vertical distance from the pump to the liquid level does not exceed 25
ft. (7.6m). The elevation above sea level and friction losses must be
taken into consideration. This pump has been tested and operated
SAFETY: CAREFULLY READ THESE SAFETY
MESSAGES IN THIS MANUAL AND ON PUMP.
CAUTION
• DO NOT OPERATE THIS PUMP DRY!
• Review instructions before operating.
WARNING
.Ensure input drives are properly aligned and guarded before
operating.
. Keep all shields and guards in place.
under actual working conditions. Motor, pump and all accessories
found satisfactory. If pumping unit is not performing as specified,
check installation and follow instructions carefully.
PERFORMANCE
Model HP
Total Head in Feet
20 30 40 50 60 70 80
Flow in GPM
FBSTF-1 1 69 63 45 17
FBSTF-2 2 127 118 103 77 52 23
FBSTF-3 3 150 142 125 100 69 35
FBSTF-5 5 267 240 207 164 110 45
(Based on 3450 RPM)
INSTALLATION
a) LOCATION(RefertoFig.1):Ifthepumpisintendedtobeperma-
nentlyinstalled,thelocationshouldbeclean,dryandventilated.It
should also provide adequate room for drainage and servicing.
The pump should always be located as close as possible to the
sourceofliquiditwillbepumping.Thiswillkeepthefrictionlosses
at a minimum and pumping capacities as high as possible.
b) MOUNTING:Itisrecommendedthatarigidframebeconstructed
to mount the pump transmission and the power source to it in
order to maintain proper shaft alignment. To eliminate creeping,
due to vibration secure the frame to a rigid foundation.
c) ALIGNMENT: Properalignmentis essential forgoodmechanical
pump operation and satisfactory life of the transmission
components.
To check proper alignment using a coupling, lay a straight edge
across both coupling halves. Both halves should line up with the
straight edge. Rotate the coupling to check at 3 or 4 positions
and adjust pump unit and/or power source accordingly.
To check for proper alignment using a belt, make sure that the
pulley(s) are in line with each other.
d) SUCTION LINE: It is recommended that the size of the suction
line be the same as the tapping size on the pump casing. If the
pumpis installed any appreciable distance awayfrom the source
of liquid supply, the suction line should be increased by one size.
Thesuction line must always slope upwards tothepumptoavoid
air pockets in the line.
e) SUCTION PIPE: Use thread compound on all pipe joints.
Connections must be tight. Clean, uncorroded pipe is
recommended.
f) SUCTION HOSE: If the suction line runs basically vertical, use
an elbow on the hose to prevent kinking. Use thread compound
on all hose joints. Connections must be tight.
FBSTF SERIES
Self-Priming Centrifugal Pumps
OWNER'S MANUAL
WARNING
.Review chemical manufacturer's safety precautions before
handling.
. Make sure all connections are tight.
. Do not breathe or ingest fumes or chemicals.
. Never use with flammable fluids.
BEFORE OPERATING OR INSTALLING
THIS PUMP, READ THIS MANUAL AND
FOLLOW ALL SAFETY RULES AND
OPERATING INSTRUCTIONS.
SAFETY WARNINGS

2
MAINTENANCE

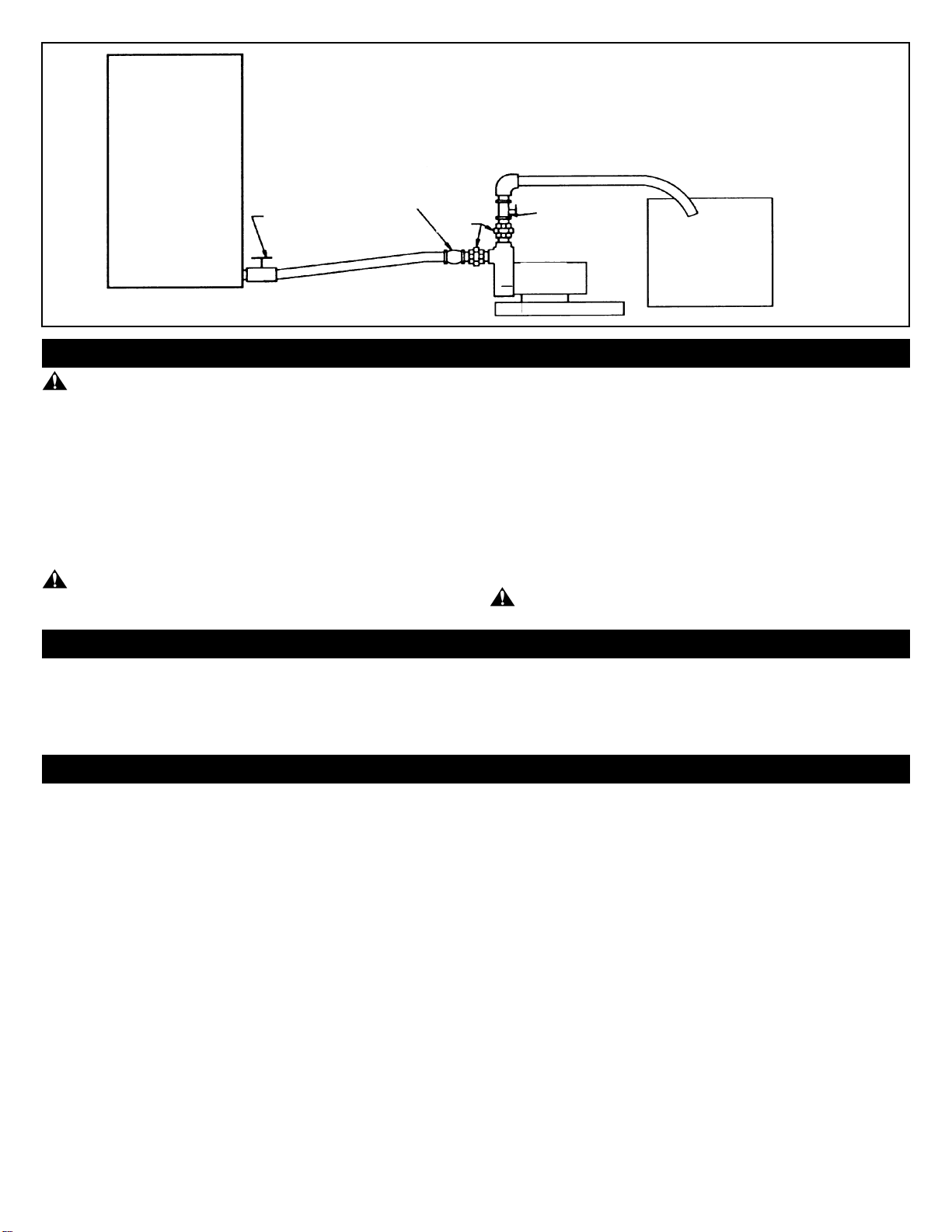

Fig.1 Typical Installation (transferring liquid fertilizer)
These pumps can also be used for basic dewatering purposes.
Liquid
Fertilizer
Storage
Tank Tank Gate Valve
Suction Valve (upwards slope)
Check
Valve Union Gate Valve
Discharge Line
Liquid
Fertilizer
Sprayer
Tank
Pump
& Motor
Rigid Base Frame
OPERATION
WARNING: DO NOT RUN THE PUMP BEFORE PRIMING IT; THE SEAL AND IMPELLER COULD BE
PERMANENTLY DAMAGED.
a) PREPARINGPOWERSOURCE:Checkthemotormanufacturer's
instructions for any preparations required before operating.
b) PRIMINGTHEPUMP:Removetheprimingplugandfillthecasing
with the same liquid that you will be pumping. If the suction line is
below the level of the liquid that will be pumped, this is known as
a"floodedsuction"situation,wherebythepumpwillautomatically
fill up when the valves are open. Then turn the pump on.
CAUTION: Never operate the pump dry!
c) START-UP:Inafloodedsuctionsituationthepumpwilldischarge
the liquid almost immediately.
If the suction line is above the liquid level being pumped, it will take a
few minutes to lift the water to the casing, and then, to discharge it.
Ifthe suctionlineis quite long, thepumpmay overheat before the
liquid in the suction line reaches the pump. In this case, turn the
pump off and drain the casing. Wait a few minutes for the seal in
the pump casing to cool down; then replace the drain plug and
refillthe casing with the same liquid thatwillbepumped.Replace
the priming plug and restart the pump.
WARNING: If the overheated casing is filled while hot, damage
to the seal will occur.
a) DRAINING:If thepump issubjectto freezingtemperatures,it will
be necessary to drain the pump completely. Remove the drain
plug and the priming plug. Make sure that the drain hole is not
choked. After all of the water has been drained, turn the pump
on for a few seconds to devoid the impeller of any liquid. Make
sure that the lines are also free of liquid.
b) STORAGE: It is recommended to use a good rust inhibitor in the
casing after draining procedure has been completed.
REPAIR (3/4 - 2 HP MODELS)
DISASSEMBLY:
1) Drain the pump (see "DRAINING").
2) Disconnect the pipe/hoses.
3) Remove the pump.
NOTE: If you only want to clean out the casing you do not need
to remove the pump.
4) To remove the casing (1), remove the nuts. Use a rubber mallet
to tap the casing loose if necessary.
5) To remove the impeller (2), secure the shaft end. Be careful not
todamagetheshaft.Unscrewtheimpellerinacounter-clockwise
direction.
6) To remove the seal (4), simply pull it off of the shaft. On FBSTF-3
and FBSTF-5, the sleeve (11) will slide off with the seal.
7) Remove the ceramic seal (5). If it is difficult to remove, follow
these steps:
a) FBSTF-1, FBSTF-2, remove the retaining ring (8), and then
tap the shaft assembly (10) out from the threaded end, using a
rubber mallet. Do not remove the flinger (7) unless it needs to be
replaced.
b) FBSTF-3, FBSTF-5, pull the seal plate (12) off.
8) Remove the rubber cup (6).
9) Do not remove the flinger (9), unless it needs to be replaced.
REASSEMBLY:
1) Clean all parts thoroughly before reassembly.
2) Insert the ceramic seat (5) into the rubber cup (6). Make sure that
the smooth face of the ceramic seat is facing towards the front of
the pump. Apply liquid soap to the rubber cup and push this as-
semblyintothetransmissionhead(FBSTF-1andFBSTF-2)orthe
seal plate (FBSTF-3 and FBSTF-5). Use hand pressure only.
3) Replacing the shaft and bearings on:
a) FBSTF-1 or FBSTF-2
i) First, make sure that the flinger (7) is in its place. Then tap
the shaft assembly (10) into the transmission head, using a
rubber mallet. Insert the retaining ring (8).
b) FBSTF-3 or FBSTF-5
i) Assemble the bearings (14) to the shaft (10). Then tap
the shaft assembly (10) into the transmission head, using a
rubber mallet.
ii) Insert the retaining ring (8), lip seal (13), and then the
flinger (7) into its' place.
iii) Place the seal plate (12) into Position.
4) Replacing the seal (4) on a:
a) FBSTF-1 or FBSTF-2. Slide the seal onto the shaft (10). Then
tap the shaft assembly (10) into the transmission head, using a
rubber mallet.

3
TROUBLESHOOTING
PROBLEM PROBABLE CAUSE CORRECTIVE ACTION
Pump will not pump Thesuction and/ordischargeline(s) maybeblocked,orthe
valve(s) are closed, faulty and/or blocked. Check to see that the lines and valves are in good working order.
The end of the suction line is not submerged. Increase its length, or move the pump closer.
Incorrect impeller rotation. Check wiring.
Total head higher than that for which pump is designed. Reduce total head or use a higher head pump.
Pump doesn’t catch prime Excessive suction lift (*1). Move the pump closer to liquid source.
Priming takes a long time Suction line is quite long. Refer to “start-up” under operation.
Air pockets or leaks may exist in the suction line. Check the line for loose connections.
Pumpdoesnot performaswell
as it should Flow is restricted due to:
Debris build-up. Clean the lines and fittings.
Faulty or semi-open valve(s). Check to see that the valves are in good working order.
Piping/hosing used is smaller than thread sizes on pump. Increase the size of hose/pipe to reduce friction losses.
Insufficient submergence of the end of the suction line. The end of the suction line must be submerged.
Excessively worn impeller (*2). Replace impeller.
Seal is damaged (*3). Liquid will be leaking through the
middle of the adapter. Replace seal.
Air pockets or leaks in the suction line. Check suction line.
Clogged impeller. Remove casing to clean out.
Pump loses prime Liquid level drops below the end of the suction line. Increase length of suction line or, if using flexible hose, move
the pump closer to the source liquid.
*1) Excessive suction lift, must take the following into consideration:
a) Size and length of pipe
b) Density and temperature of liquid
c) Pipe fittings
d) Elevation above sea level
Including all of the above, we recommend the total suction head not to
exceed lift.
*2) Anexcessivelywornimpellerismainlycausedfrom“cavitation”.Cavitation
can be caused from a number of situations.
b)FBSTF-3 orFBSTF-5.Slide the sleeve (11) onto the shaft,and
then slide the seal onto the sleeve.
5) Screw on the impeller (2) onto the shaft. Secure the keyed end
of shaft, making sure not to damage it.
6) Replace the gasket (3).
7) Assemblethe casing (1) to the transmission assembly using new
washers.
PRECAUTION:
Check to see that the impeller rotates freely in the casing.
8) Replace the couplings or belt and pulleys if necessary.
9) Realign (see alignment under installation).
10) Reconnect the piping/ housing.
Examples:
a) Restricted suction line
b) Excessive suction lift
*3) The seal may be damaged due to:
a) Normal wear
b) Overheating
c) Pumping chemicals for which this seal is not designed
FBSTF-1
FBSTF-2
FBSTF-3
FBSTF-5
Fig. 1

4
LIMITED WARRANTY*
THIS WARRANTY SETS FORTH THE COMPANY’S SOLE OBLIGATION AND PURCHASER’S EXCLUSIVE REMEDY FOR DEFECTIVE
PRODUCT.
Franklin Electric Company, Inc. and its subsidiaries (hereafter “the Company”) warrants that the products accompanied by this warranty
are free from defects in material or workmanship of the Company.
The Company has the right to inspect any product returned under warranty to confirm that the product contains a defect in
material or workmanship. The Company shall have the sole right to choose whether to repair or replace defective equipment, parts, or
components.
The buyer should return the product to the place of purchase for warranty consideration. Subject to the terms and conditions listed below,
the Company will repair or replace to the buyer any portion of this product which proves defective due to materials or workmanship of the
Company.
The Company will consider products for warranty for 12 months from the date of installation or for 24 months from the date of manufacture,
whichever occurs first.
The Company shall IN NO EVENT be responsible or liable for the cost of field labor or other charges incurred by any customer in removing
and/or affixing any product, part or component thereof.
The Company reserves the right to change or improve its products or any portions thereof without being obligated to provide such change
or improvement to previously sold products.
THIS WARRANTY DOES NOT APPLY TO products damaged by acts of God, including lightning, normal wear and tear,
normal maintenance services and the parts used in connection with such service, or any other conditions beyond the control
of the Company.
THIS WARRANTY WILL IMMEDIATELY VOID if any of the following conditions arev found:
1. Product is used for purposes other than those for which it was designed and manufactured;
2. Product was not installed in accordance with applicable codes, ordinances and good trade practices;
3. Product was not installed by a Franklin Certified Contractor or Franklin Key Dealer; or
4. Product was damaged as a result of negligence, abuse, accident, misapplication, tampering, alteration, improper
installation, operation, maintenance or storage, nor to an excess of recommended maximums as set forth in the
product instructions.
NEITHER SELLER NOR THE COMPANY SHALL BE LIABLE FOR ANY INJURY, LOSS OR DAMAGE, DIRECT, INCIDENTAL OR
CONSEQUENTIAL (INCLUDING, BUT NOT LIMITED TO, INCIDENTAL OR CONSEQUENTIAL DAMAGES FOR LOST PROFITS, LOST
SALES, INJURY TO PERSON OR PROPERTY, OR ANY OTHER INCIDENTAL OR CONSEQUENTIAL LOSS), ARISING OUT OF THE USE
OR THE INABILITY TO USE THE PRODUCT, AND THE BUYER AGREES THAT NO OTHER REMEDY SHALL BE AVAILABLE TO IT.
THE WARRANTY AND REMEDY DESCRIBED IN THIS LIMITED WARRANTY IS AN EXCLUSIVE WARRANTY AND REMEDY AND IS IN
LIEU OF ANY OTHER WARRANTY OR REMEDY, EXPRESS OR IMPLIED, WHICH OTHER WARRANTIES AND REMEDIES ARE HEREBY
EXPRESSLY EXCLUDED, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A
PARTICULAR PURPOSE, TO THE EXTENT EITHER APPLIES TO A PRODUCT SHALL BE LIMITED IN DURATION TO THE PERIODS OF
THE EXPRESSED WARRANTIES GIVEN ABOVE.
DISCLAIMER: Any oral statements about the product made by the seller, the Company, the representatives or any other parties, do not
constitute warranties, shall not be relied upon by the buyer, and are not part of the contract for sale. Seller’s and the Company’s only
obligation, and buyer’s only remedy, shall be the replacement and/or repair by the Company of the product as described above. Before
using, the user shall determine the suitability of the product for his intended use, and user assumes all risk and liability whatsoever in
connection therewith.
Some states and countries do not allow the exclusion or limitations on how long an implied warranty lasts or the exclusion or limitation of
incidental or consequential damages, so the above exclusion or limitations may not apply to you. This warranty gives you specific legal
rights, and you may also have other rights which vary from state to state and country to country.
*Contact Franklin Electric Co., Inc. Export Division for International Warranty.
9255 Coverdale Road
Fort Wayne, IN 46809
Tel: [phone]
Fax: [phone]
www.franklinwater.com

5
SÉCURITÉ: LIRE ATTENTIVEMENT LES AVIS DE
SÉCURITÉ SE TROUVANT DANS LE PRÉSENT MANUEL
ET SUR LA POMPE.
MISE EN GARDE
•NE PAS FAIRE FONCTIONNER CETTE POMPE À SEC!
• Passez les instructions en revue avant d'utiliser la pompe. AVERTISSEMENT
.Bien lire les mesures de sécurité des fabricants avant de manip-
uler des produits chimiques.
. S'assurer que tous les raccords sont bien serrés.
. Éviter de respirer ou d'ingérer des vapeurs ou des émanations
de produits chimiques.
. Ne jamais utiliser de liquides inflammables.
UTILISATION
Cespompessontconçuespourletransfertdesfertilisantsliquidesdansdes
installationsoù ladistance verticaleallant duniveau duliquide àla pompe
est inférieure à 25 pi (7,6 m). Il faut également tenir compte de l'élévation
au-dessus du niveau de la mer et des pertes dues au frottement.
Le fonctionnement de la pompe a été vérifié dans des conditions de
travail réelles. Le moteur, la pompe et tous les accessoires ont été
jugés satisfaisants. Si la pompe ne fournit pas le rendement indiqué,
vérifier l'installation et suivre soigneusement les instructions.
CONSIGNES DE SÉCURITÉ
AVANTD'INSTALLEROUD'UTILISER
CETTE POMPE, PRIÈRE DE LIRE
LE PRÉSENT GUIDE ET SUIVRE
TOUTESLESRÈGLESDESÉCURITÉ
ET INSTRUCTIONS D'UTILISATION.
AVERTISSEMENT
.Assurez-vous que les entraînements d’entrée sont bien alignés
et protégés avant l’utilisation.
. Gardez en place tous les écrans et les protecteurs.
INSTALLATION
a) EMPLACEMENT (Consulter la Fig. 1) : Si la pompe doit être
installée en permanence, l'emplacement doit être propre, sec et
aéré. Il doit également offrir un drainage adéquat et assez de
place pour l'entretien.
La pompe doit toujours être placée le plus près possible de la
source de liquide à pomper. Cela réduit au minimum les pertes
dues au frottement et permet à la pompe de fournir un débit
maximum.
b) MONTAGE : Nous vous recommandons de construire un cadre
rigide pour y monter la transmission de la pompe et la source
d’alimentationafindeconserverl’alignementappropriédel’arbre.
Pour éliminer le déplacement à cause des vibrations, fixez le
cadre à une fondation rigide.
c) ALIGNEMENT : Un alignement approprié est essentiel afin
d’assurer le bon fonctionnement de la pompe mécanique et pour
assurer une durée de vie utile adéquate des composantes de la
transmission.
Pourvérifierl’alignementappropriéàl’aided’unraccord,placezune
règle sur les deux moitiés du raccord. Les deux moitiés devraient
s’aligneraveclereborddelarègle.Tournezleraccordpourvérifier
à 3 ou 4 positions et ajustez la pompe et/ou la source d’alimenta-
tion au besoin. Pour vérifier l’alignement approprié à l’aide d’une
courroie, assurez-vous que les poulies sont alignées l’une avec
l’autre.
d) CONDUITE D'ASPIRATION : Il est recommandé d'utiliser
une conduite d'aspiration de même diamètre que celui
de l'orifice du boîtier de la pompe. Si la pompe est assez
éloignée de la source de liquide, augmenter le diamètre de
laconduited'aspirationd'uneunité.Laconduited'aspiration
doit toujours être dirigée vers le haut à partir de la source
de liquide afin d'empêcher qu'il ne s'y forme des poches
d'air.
e) TUYAUD'ASPIRATION : Appliquer unproduit d'étanchéitésur tous
les filets de la conduite. Bien serrer tous les raccords. Il est recom-
mandé d'utiliser un tuyau propre et non corrodé.
f) BOYAU D'ASPIRATION : Si la conduite d'aspiration est pratique-
ment verticale, installer un coude dans le boyau afin d'empêcher
les torsions.Appliquer un produit d'étanchéité sur tous les joints du
boyau. Bien serrer tous les raccords.
SÉRIE FBSTF Pompes centrifuges à
amorçage automatique
MANUEL DU PROPRIÉTAIRE
RENDEMENT
Modele CV
Hauteur d'aspiration totale en pieds
20 30 40 50 60 70 80
Débit en gallons US/min.
FBSTF-1 1 69 63 45 17
FBSTF-2 2 127 118 103 77 52 23
FBSTF-3 3 150 142 125 100 69 35
FBSTF-5 5 267 240 207 164 110 45
(À 3450 RPM)

6
FONCTIONNEMENT
Fig.1 Installation typique (transfert de fertilisants liquides)
Ces pompes s'adaptent également aux travaux d'asséchement généraux.
Réservoir de
fertilisant liquide
Robinet-vanne
du réservoir
Soupape d'aspiration
(pente ascendante)
Clapet
de
retenue
Raccord-
union Robinet-vanne
Conduite de refoulement
Réservoir de
fertilisant liquide
du pulvérisateur
Pompe et
moteur
Base rigide
a) PRÉPARATIONDU MOTEUR: Pourconnaître tousles prépara-
tifs requis avant la mise en marche, consulter les directives du
fabricant du moteur.
b) AMORÇAGE DE LA POMPE : Enlever le bouchon d'amorçage
et remplir le boîtier avec le même liquide que celui qui doit être
pompé. Si la conduite d'aspiration est placée sous le niveau du
liquideàpomper,onparlealorsd'une«aspirationnoyée».Dansce
cas,lapompe se remplit automatiquement lorsque les soupapes
sont ouvertes. Faire ensuite démarrer la pompe.
MISE EN GARDE : Ne jamais faire fonctionner la pompe à vide!
c) DÉMARRAGE : Lorsque l'aspiration est «noyée», la pompe re-
fouleleliquidepresqueimmédiatement.Silaconduited'aspiration
est placée au-dessus du liquide à pomper, quelques minutes
s'écouleront avant que le boîtier ne se remplisse et ne se vide
par la suite.
Si la conduite d'aspiration est très longue, la pompe peut sur-
chaufferavantqueleliquidedanslaconduiten'atteignelapompe.
Le cas échéant, arrêter la pompe et vidanger le boîtier.Attendre
quelques minutes pour que le joint du boîtier de la pompe se
refroidisse; replacer ensuite le bouchon de vidange et remplir
le boîtier avec le même liquide que celui qui doit être pompe.
Replacer le bouchon d'amorçage et faire démarrer la pompé.
AVERTISSEMENT : Si le boîtier «surchauffé» se remplit
pendant qu'il est chaud, le joint subira des dommages.
AVERTISSEMENT : ÉVITER DE FAIRE FONCTIONNER LA POMPE À SEC AVANT L’AMORÇAGE, SINON LE JOINT
D’ÉTANCHÉITÉ ET LA ROUE DE TURBINE SERAIENT ENDOMMAGÉS DE FAÇON PERMANENTE.
ENTRETIEN
a) VIDANGE : Si la pompe est exposée au gel, il est nécessaire de
la vidanger complètement. Enlever les bouchons d'amorçage et
devidange.S'assurerque l'orifice de drainage n'est pas obstrué.
Unefoistoutel'eauvidangée,fairefonctionnerlapompependant
quelques secondes pour s'assurer qu'il n'y a plus d'eau dans la
roue de turbine. S'assurer également que les conduites sont
vidangées.
b) ENTREPOSAGE : Il est recommandé d'utiliser un inhibiteur de
rouille de bonne qualité dans le boîtier après avoir terminé la
vidange de la pompe.
RÉPARATION (MODÈLES 3/4 - 2 CV)
DÉMONTAGE :
1) Vidangez la pompe (voir «Vidange»).
2) Débranchez le tuyau/les boyaux.
3) Retirez la pompe.
REMARQUE : Si vous voulez seulement nettoyer le boîtier, il
n’est pas nécessaire de retirer la pompe.
4) Pour enlever le boîtier (1), retirez les écrous. Tapez le boîtier à
l’aide d’un maillet en caoutchouc pour le desserrer au besoin.
5) Pourenleverlaroue(2),immobilisezl’extrémitédel’arbre.Faites
attention de ne pas endommager l’arbre. Desserrez la roue en
tournant dans le sens contraire des aiguilles d’une montre.
6) Pourenleverlejoint(4),ilsuffitdeletirerdel’arbre.Pourlesmodèles
FBSTF-3 et FBSTF-5, le manchon (11) sortira avec le joint.
7) Retirezle joint en céramique (5). S’il est difficile à enlever, suivez
les étapes ci-dessous :
a) FBSTF-1, FBSTF-2 : Retirez la bague de retenue (8) et tapez
ensuitel’ensembled’arbre(10)àl’aided’unmailletencaoutchouc
pour le faire sortir de l’embout fileté. Ne pas retirer le déflecteur
(7) sauf s’il doit être remplacé.
b)FBSTF-3,FBSTF-5 :ilsuffitdetirerlaplaque d’étanchéité(12)
pour l’enlever.
8) Retirez la coupelle en caoutchouc (6).
9) Ne pas retirer le déflecteur (9) sauf s’il doit être remplacé.
MONTAGE :
1) Nettoyez bien toutes les pièces avant de les assembler.
2) Insérezlesiègeencéramique(5)danslacoupelleencaoutchouc
(6).Assurez-vous que la surface lisse du siège en céramique est
dirigée vers la partie avant de la pompe.
Appliquez de savon liquide sur la coupelle en caoutchouc et
poussez cet ensemble dans la tête de la transmission (FBSTF-
1 et FBSTF-2) ou dans la plaque d’étanchéité (FBSTF-3 et
FBSTF-5). N’appliquez qu’une pression légère de la main.
3) Remplacement de l’arbre et des roulements :
a) FBSTF-1 ou FBSTF-2
i) Assurez-vous d’abord que le déflecteur (7) est en place.
Tapez ensuite l’ensemble d’arbre (10) dans la tête de la
transmission à l’aide d’un maillet en caoutchouc. Insérez la
bague de retenue (8).
b) FBSTF-3 ou FBSTF-5
i)Assemblez lesroulements (14)sur l’arbre(10).Tapezensuite
l’ensemble d’arbre (10) dans la tête de la transmission à l’aide
d’un maillet en caoutchouc.
ii) Insérez la bague de retenue (8), le joint à lèvre (13) et le
déflecteur (7).
iii) Positionnez ensuite la plaque d’étanchéité (12).

7
GUIDE DE DÉPANNAGE
PROBLÈMES CAUSES PROBABLE SOLUTIONS
La pompe ne fonctionne pas Les conduites d'aspiration et de refoule-
ment peuvent être bloquées ou les soupapes
sont fermées, défectueuses ou bloquées.
Vérifier si les conduites et les soupapes sont en bon état de fonctionne-
ment.
L'extrémité de la conduite d'aspiration n'est
pas immergée. Augmenter la longueur de la conduite ou rapprocher la pompe.
Rotation incorrecte de la roue de turbine. Vérifier le câblage.
Lahauteurdepressiontotaleesttropélevéeparrap-
port à celle pour laquelle la pompe a été conçue. Réduire la hauteur totale ou utiliser une pompe à hauteur de pression plus élevée.
La pompe ne s'amorce pas La hauteur géométrique d'aspiration est trop
élevée (*1). Rapprocher la pompe de la source de liquide à pomper.
L'amorçage est très long La conduite d'aspiration est très longue. Consulter le paragraphe «Démarrage» de la section «
Fonctionnement».
Il y a des poches d'air ou des fuites dans la
conduite d'aspiration. Vérifier si les raccords de la conduite sont serrés.
Le rendement de la pompe est
inférieur au rendement prévu Le débit est limité :
Accumulation de débris Nettoyer les conduites et les raccords.
Soupapes défectueuses ou semi-ouvertes Vérifier si les soupapes sont en bon état de fonctionnement.
Lediamètredestuyauxoudesboyauxutilisésest
plus petit que celui des orifices de la pompe. Augmenter le diamètre des tuyaux ou des boyaux afin de réduire les pertes dues au frottement.
L'extrémitédelaconduited'aspirationn'estpas
suffisamment immergée. Il faut immerger l'extrémité de la conduite d'aspiration.
La roue de turbine est trop usée (*2). Remplacer la roue de turbine.
Lejointestendommagé(*3).Duliquides'écoule
du centre de l'adaptateur. Remplacer le joint.
Il y a des poches d'air ou des fuites dans la
conduite d'aspiration. Vérifier la conduite d'aspiration.
La roue de turbine est obstruée. Enlever la boîtier pour le nettoyer.
La pompe se désamorce Le niveau de liquide est inférieur à l'extrémité
de la conduite d'aspiration. Augmenter la longueur de la conduite d'aspiration. Si on utilise un tuyau
flexible, il peut être possible de rapprocher la pompe de la source de
liquide à pomper.
*1) Hauteur géométrique d'aspiration trop élevée. Il faut tenir compte des
facteurs suivants :
a) Le diamètre et la longueur du tuyau
b) La densité et la température du liquide
c) Les raccords de tuyauterie
d) L'élévation au-dessus du niveau de la mer.
En considérant tous les facteurs ci-dessus, nous recommandons que la
hauteur de pression d'aspiration totale ne dépasse pas 25 pi.
*2) L'usureexcessivedelarouedeturbineestprincipalementdueàla«cavita-
tion». Un certain nombre de situations peuvent entraîner la cavitation.
Voici quelques exemples :
4) Remplacement du joint (4) :
a) FBSTF-1 ou FBSTF-2. Glissez le joint sur l’arbre (10). Tapez
ensuite l’ensemble d’arbre (10) dans la tête de la transmission à
l’aide d’un maillet en caoutchouc.
b) FBSTF-3 ou FBSTF-5. Glissez le manchon (11) sur l’arbre et
glissez ensuite le joint sur le manchon.
5) Vissez la roue (2) sur l’arbre. Fixez l’extrémité de l’arbre où se situe la
clavette en faisant attention de ne pas l’endommager.
6) Remettez le joint d’étanchéité (3).
7) Montez le boîtier (1) sur l’ensemble de transmission en utilisant
des rondelles neuves.
PRÉCAUTION :
Vérifiez que la roue tourne librement dans le boîtier.
8) Remplacez les raccords ou la courroie et les poulies au besoin.
9) Alignezlespièces(voirlasectionsurl’alignementsouslarubrique
« Installation »).
10) Rebranchez les tuyaux au boîtier.
a) L'aspiration est limitée
b) La hauteur géométrique d'aspiration est trop élevée
*3) Le joint peut être endommagé pour les raisons suivantes :
a) Usure normale
b) Surchauffe
c) Pompage de produits chimiques pour lesquels le joint n'est pas
conçu.
FBSTF-1
FBSTF-2
FBSTF-3
FBSTF-5
Fig. 1

8
GARANTIE LIMITÉE*
LA PRÉSENTE GARANTIE ÉTABLIT LA SEULEOBLIGATION DELA SOCIÉTÉ ET LE RECOURS EXCLUSIF DE L’ACHETEUR EN
CEQUI ATRAITÀUNPRODUIT DÉFECTUEUX.
Franklin Electric Company, Inc. et ses filiales (ci-après « la Société ») garantissent que les produits accompagnés de la présente garantie sont
exempts de défauts de matériel et de main-d’œuvre liés à la Société.
La Société a le droit d’inspecter tout produit renvoyé sous garantie pour confirmer que ledit produit contient un défaut de matériel ou de main-
d’œuvre. La Société aura le droit exclusif de choisir de réparer ou de remplacer les équipements, pièces ou composants défectueux.
L’acheteur devra renvoyer le produit au point d’achat pour qu’il soit pris en compte par la garantie. Sous réserve des conditions et modalités
énumérées ci-dessous, la Société réparera ou remplacera toute partie de ce produit qui s’avère défectueuse pour des raisons de matériel ou de
main-d’œuvre liés à la Société.
La Société considérera les produits pour garantie pendant 12 mois à compter de la date d’installation ou pendant 24 mois à compter de la date de
fabrication, en fonction duquel se passe en premier.
ENAUCUNCAS la Société ne sera responsable du coût de la main-d’œuvre extérieure ou d’autres dépenses encourues par tout client afin
d’enlever et/ou d’installer tout produit, partie ou composant de ce dernier.
La Société se réserve le droit de modifier ou d’améliorer ses produits ou toute partie de ceux-ci sans que cela n’entraîne l’obligation d’apporter ces
modifications ou améliorations à des produits préalablement vendus.
LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS À des produits endommagés par des catastrophes naturelles, dont la foudre, l’usure normale, le
service d’entretien normal et les pièces utilisées en relation avec ledit service, ou toute autre circonstance échappant au contrôle de la Société.
LA PRÉSENTE GARANTIE SERA ANNULÉE IMMÉDIATEMENT si l’une ou l’autre des conditions suivantes est présente :
1. Le produit est utilisé à des fins autres que celles pour lesquelles il a été conçu et fabriqué;
2. Le produit n’a pas été installé conformément aux codes et arrêtés applicables et aux bonnes pratiques commerciales;
3. Le produit n’a pas été installé par un Entrepreneur Certifié de Franklin ou Programme pour installateurs clés ; ou
4. Le produit a été endommagé pour cause de négligence, d’abus, d’accident, de mauvaise application, d’altération, de procédures d’installation,
d’opération, d’entretien ou d’entreposage non conformes, ou pour cause d’utilisation excédant les maximums recommandés tel que stipulé
dans les instructions concernant le produit.
NI LE VENDEUR NI LA SOCIÉTÉ N’ASSUMERONT DE RESPONSABILITÉ POUR TOUTE BLESSURE, TOUTE PERTE OU TOUT DOMMAGE,
DIRECT, ACCESSOIRE OU CONSÉCUTIF (Y COMPRIS, MAIS SANS S’Y LIMITER, LES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS POUR
PERTE DE BÉNÉFICES, PERTE DE VENTES, BLESSURES À LA PERSONNE OU DÉGÂTS AUX BIENS, OU TOUTE AUTRE PERTE ACCESSOIRE
OU CONSÉCUTIVE), DÉCOULANT DE L’UTILISATION OU DE L’INCAPACITÉ D’UTILISER LE PRODUIT, ET L’ACHETEUR ADMET QU’AUCUN
AUTRE RECOURS NE SERA DISPONIBLE À CET EFFET.
LA GARANTIE ET LE RECOURS DÉCRITS DANS LA PRÉSENTE GARANTIE LIMITÉE SONT UNE GARANTIE ET UN RECOURS EXCLUSIFS,
EN LIEU ET PLACE DE TOUT AUTRE GARANTIE OU RECOURS, EXPLICITE OU IMPLICITE, CELA EXCLUANT EXPRESSÉMENT PAR LES
PRÉSENTES D’AUTRES GARANTIES ET RECOURS, Y COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE MARCHANDISAGE
OU D’ADÉQUATION À UNE FIN PARTICULIÈRE, DANS LA MESURE OÙ L’UNE OU L’AUTRE S’APPLIQUE À UN PRODUIT ET SA DURÉE SERA
LIMITÉE AUX PÉRIODES DES GARANTIES EXPRESSES INDIQUÉES PLUS HAUT.
CLAUSE DE NON-GARANTIE : Toute déclaration orale au sujet du produit faite par le vendeur, la Société, les représentants ou toute autre partie,
ne constitue pas une garantie, ne sera pas prise comme référence par l’acheteur et ne fait pas partie du contrat de vente. La seule obligation du
vendeur et de la Société ainsi que le recours exclusif de l’acheteur porteront sur le remplacement et/ou la réparation par la Société du produit tel
que décrit plus haut. Avant d’utiliser le produit, l’utilisateur devra déterminer l’adéquation dudit produit à l’usage prévu, et l’utilisateur assumera
tous les risques et responsabilités afférents, quels qu’ils soient.
Certains États et pays n’autorisent pas l’exclusion ou la restriction de la durée d’une garantie implicite ou l’exclusion ou la restriction des
dommages accessoires ou consécutifs. Par conséquent, les exclusions ou restrictions susmentionnées pourraient ne pas s’appliquer dans votre
cas. La présente garantie vous accorde des droits légaux spécifiques et il se peut que vous puissiez bénéficier d’autres droits qui varient d’un État
à l’autre et d’un pays à l’autre.
*Communiquez avec le service de l’exportation de Franklin Electric Co., Inc. pour obtenir des informations concernant la garantie internationale.
9255 Coverdale Road
Fort Wayne, IN 46809
Tel: [phone]
Fax: [phone]
www.franklinwater.com

9
UBICACIÓN (Consulte la Fig. 1): Si se planifica instalar la
bomba de manera permanente, la ubicación deber ser limpia,
seca y ventilada. También tiene que brindar espacio adecuado
para drenaje y mantenimiento. La bomba siempre debe estar
ubicada lo más cerca posible a la fuente de líquido que tendrá
que bombear. Esto reducirá las pérdidas por fricción al mínimo
y elevará las capacidades de bombeo lo máximo posible.
MONTAJE: Se recomienda construir un bastidor rígido para
montar la transmisión de la bomba y la fuente de energía a fin
demantenerunaadecuadaalineacióndeleje.Paraeliminarlas
deformaciones causadas por vibraciones, asegure el bastidor
a una base rígida.
ALINEACIÓN: La alineación correcta es esencial para obtener
un buen funcionamiento mecánico de la bomba y una vida útil
satisfactoria de los componentes de transmisión. Para verificar la
alineacióncorrectausandounacople,coloqueunaregladenivelar
entre ambas mitades del acople. Ambas mitades deben estar
alineadasconlaregla denivelar. Roteelacopleparaverificar3ó4
a.
b.
c.
posicionesyajustelaunidaddebombeoy/ofuentedeenergíasegún
corresponda. Para verificar la alineación correcta utilizando una
correa, asegúrese de que las poleas estén alineadas entre sí.
LÍNEA DE SUCCIÓN: Se recomienda que la línea de succión
tenga el mismo tamaño que la toma de la caja de la bomba. Si
la bomba se instala a una distancia considerable de la fuente
desuministrodelíquido,debeaumentarseel tamañode lalínea
de succión una vez. La línea de succión siempre debe tener
unapendienteascendentehacialabombaparaevitarquehaya
burbujas en la tubería.
TUBO DE SUCCIÓN: Utilice lubricante para roscas en todas
las juntas del tubo. Las conexiones deben estar apretadas. Se
recomienda que el tubo esté limpio y sin corrosión.
MANGUERADESUCCIÓN:Silalíneadesucciónestádispuesta
en general verticalmente, utilice un codo en la manguera
para evitar deformaciones. Utilice lubricante para roscas en
todas las juntas de la manguera. Las conexiones deben estar
apretadas.
d.
e.
f.
SERIE FBSTF
Bombas centrífugas autocebantes
MANUAL DEL PROPIETARIO
SEGURIDAD: LEA ATENTAMENTE LOS
SIGUIENTES MENSAJES DE SEGURIDAD EN ESTE
MANUAL Y EN LA BOMBA.
PRECAUCIÓN
¡NO HAGA FUNCIONAR ESTA BOMBA EN SECO!
Revise las instrucciones antes de usar.
AVISO
Asegúrese de que los impulsores de entrada estén alineados y
protegidos correctamente antes de usar.
Mantenga todas protecciones y barreras en su lugar.
•
•
•
•
AVISO
Reviselasprecaucionesdeseguridaddelfabricantedeproductos
químicos antes de manipular.
Asegúrese de que todas las conexiones estén apretadas.
No respire o ingiera humos ni químicos.
Nunca utilice fluidos inflamables.
•
•
•
•
Estas bombas son adecuadas para transferir fertilizante líquido,
siempre que la distancia vertical de la bomba al nivel del líquido no
superelos25pies(7,6metros).Debentenerseencuentalaelevación
sobre el nivel del mar y las pérdidas por fricción. Esta bomba se ha
Modelo HP
Altura total en pies
20 30 40 50 60 70 80
Flujo en GPM
FBSTF-1 1 69 63 45 17
FBSTF-2 2 127 118 103 77 52 23
FBSTF-3 3 150 142 125 100 69 35
FBSTF-5 5 267 240 207 164 110 45
(Basado en 3450 RPM)
APLICACIÓN
RENDIMIENTO
INSTALACIÓN
ADVERTENCIAS DE SEGURIDAD
ANTES DE USAR O INSTALAR
ESTA BOMBA, LEA ESTE MANUAL
Y SIGA TODAS LAS NORMAS DE
SEGURIDAD YLAS INSTRUCCIONES
DE OPERACIÓN.
probadoyoperadobajocondicionesdetrabajoreales.Losresultados
del motor, la bomba y todos los accesorios fueron satisfactorios. Si
la unidad de bombeo no funciona según se especifica, verifique la
instalación y siga las instrucciones cuidadosamente.

10
Fig. 1 Instalación típica (transferencia de fertilizante líquido)
Estas bombas también pueden utilizarse para fines de desagote básico.
Tanque de
almacenamiento de
fertilizante líquido
Válvula de
compuerta
del tanque
Válvula de succión
(pendiente ascendente)
Válvula de
retención Unión Válvula de
compuerta
Línea de descarga
Tanque rociador de
fertilizante líquido
Bomba y
motor
Bastidor de base rígida
OPERACIÓN
AVISO: NOHAGAFUNCIONAR LABOMBAANTES DE CEBARLA;ESTOPODRÍACAUSARDAÑOS PERMANENTES
EN LA JUNTA Y LA TURBINA.
a) PREPARACIÓN DE LA FUENTE DE ENERGÍA: Verifique las
instruccionesdelfabricantedel motorparaver laspreparaciones
necesarias antes de la operación.
b) CEBADO DE LABOMBA: Retire el tapón del cebador y llene la
caja con el mismo líquido que bombeará. Si la línea de succión
está por debajo del nivel del líquido que bombeará, este estado
se denomina “succión ahogada”, lo que significa que la bomba
se llenará automáticamente cuando las válvulas estén abiertas.
Luego, encienda la bomba.
PRECAUCIÓN: ¡Nunca haga funcionar la bomba en seco!
c) Arranque:Enestadodesucciónahogada,labombadescargará
el líquido casi inmediatamente. Si la línea de succión está por
encimadelniveldellíquidoquebombeará,tomaráalgunosminutos
impulsar el agua hacia la caja y, luego, descargarla. Si la línea
de succión es bastante prolongada, es posible que la bomba se
sobrecalienteantesdequeellíquidoenlalíneadesucciónllegue
a la bomba. En este caso, apague la bomba y drene la caja.
Espere algunos minutos para que se enfríe la junta en la caja
de la bomba; luego, vuelva a colocar el tapón de drenaje y llene
nuevamente la caja con el mismo líquido que será bombeado.
Vuelva a colocar el tapón del cebador y arranque nuevamente
la bomba.
AVISO:Sise llenalacajasobrecalentadamientrasestácaliente,
se producirán daños en la junta.
MANTENIMIENTO
a) DRENAJE:Siseexponelabombaatemperaturasdecongelación,
será necesario drenar la bomba por completo. Retire el tapón de
drenaje y el tapón del cebador. Asegúrese de que el orificio de
drenaje no esté bloqueado. Después de haber drenado toda el
agua, encienda la bomba durante algunos segundos para vaciar
laturbinaencasodequehayaquedadoalgúnlíquido.Asegúrese
de que las líneas también estén libres de líquidos.
b) ALMACENAMIENTO:Serecomiendautilizarunbuenantioxidante
en la caja después de haber completado el procedimiento de
drenaje.
REPARACIÓN (MODELOS DE 3/4 - 2 HP)
DESMONTAJE:
1) Drene la bomba (vea “DRENAJE”).
2) Desconecte el tubo y las mangueras.
3) Retire la bomba.
NOTA: Si sólo desea limpiar la caja, no es necesario retirar la
bomba.
4) Para retirar la caja (1), retire las tuercas. Si es necesario, utilice
un martillo de goma para golpear suavemente la caja a fin de
poder aflojarla.
5) Para retirar la turbina (2), asegure el extremo del eje. Tenga
cuidado de no dañar el eje. Desatornille la turbina en el sentido
contrario al de las agujas del reloj.
6) Para retirar la junta (4), simplemente tire hacia afuera del eje.
En FBSTF-3 y FBSTF-5, el manguito (11) se deslizará hacia
afuera de la junta.
7) Retire el asiento cerámico (5). Si es difícil retirarlo, siga estos
pasos:
a) FBSTF-1, FBSTF-2, retire el anillo de retención (8), y luego
golpeesuavementeelconjuntodeleje(10)haciaafueradesde
el extremo roscado, utilizando un martillo de goma. No retire
el retenedor (7) a menos que necesite ser reemplazado.
b) FBSTF-3, FBSTF-5, tire la placa de la junta (12) hacia afuera.
8) Retire la cubeta de goma (6).
9) No retire el retenedor (9) a menos que necesite ser reemplazado.
REMONTAJE:
1) Limpie todas las piezas por completo antes de volver a montar.
2) Inserteelasientocerámico(5)enlacubetadegoma(6).Asegúrese
de que la cara lisa del asiento cerámico esté orientada hacia el
frente de la bomba. Aplique jabón líquido a la cubeta de goma
y empuje este conjunto en el cabezal de transmisión (FBSTF-1
y FBSTF-2) o la placa de la junta (FBSTF-3 y FBSTF-5). Utilice
la presión de las manos únicamente.
3) Reemplazo del eje y cojinetes en:
a) FBSTF-1 o FBSTF-2
i) Primero,asegúresedequeelretenedor(7)estéensulugar.
Luego, golpee suavemente el conjunto del eje (10) hacia
adentro del cabezal de transmisión, utilizando un martillo
de goma. Inserte el anillo de retención (8).
b) FBSTF-3 o FBSTF-5
i) Monte los cojinetes (14) en el eje (10). Luego, golpee
suavementeelconjuntodeleje(10)haciaadentrodelcabezal
de transmisión, utilizando un martillo de goma.
ii) Inserte el anillo de retención (8), la junta de labios (13) y,
luego, el retenedor (7) en su lugar.
iii) Coloque la placa de la junta (12) en posición.
4) Reemplazo de la junta (4) en:
a) FBSTF-1 o FBSTF-2. Deslice la junta en el eje (10). Luego,

11
FBSTF-1
FBSTF-2
FBSTF-3
FBSTF-5
Fig. 1
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA PROBABLE ACCIÓN CORRECTIVA
La bomba no bombea Las líneas de succión y/o descarga pueden estar
bloqueadas o las válvulas están cerradas, defectuosas
y/o bloqueadas.
Verifiquesi las líneas ylasválvulas están en buenascondiciones
de funcionamiento.
El extremo de la línea de succión no está sumergido. Aumente su longitud o mueva la bomba más cerca.
Rotación de turbina incorrecta. Verifique el cableado.
La altura total es mayor que la altura para la cual fue
diseñada la bomba. Reduzca la altura total o utilice una bomba de mayor altura.
La bomba no toma
el cebado Altura de succión excesiva (*1). Mueva la bomba más cerca de la fuente de líquido.
El cebado demora
demasiado tiempo La línea de succión es bastante prolongada. Consulte “arranque” en la sección de operación.
Puede haber burbujas o pérdidas en la línea de succión. Verificar si hay conexiones flojas en la línea.
La bomba no funciona
como debería hacerlo El flujo está restringido debido a:
Acumulación de residuos. Limpie las líneas y los accesorios.
Válvulas defectuosas o semiabiertas. Verifique si las válvulas están en buenas condiciones de
funcionamiento.
El tamaño de los tubos y mangueras utilizados es menor
que las roscas de la bomba. Aumente el tamaño de los tubos y mangueras para reducir las pérdidas por fricción.
Sumersión insuficiente del extremo de la línea de
succión. El extremo de la línea de succión debe estar sumergido.
Desgaste excesivo de la turbina (*2). Reemplace la turbina.
Lajunta está dañada(*3). Se perderá líquido por el medio
del adaptador. Reemplace la junta.
Burbujas o pérdidas en la línea de succión. Verifique la línea de succión.
Turbina obstruida. Retire la caja para limpiarla.
La bomba pierde
fuerza de cebado El nivel del líquido disminuye por debajo del extremo de la línea de succión. Aumentelalongituddelalíneadesuccióno,siutilizaunamanguera flexible, mueva la bomba más cerca de la fuente de líquido.
*1) Altura de succión excesiva, deberá tener en cuenta lo siguiente:
a) Tamaño y longitud del tubo
b) Densidad y temperatura del líquido
c) Accesorios del tubo
d) Elevación sobre el nivel del mar
Se recomienda que la altura total de succión no supere la altura de
impulsión, incluidos todos los anteriores.
*2) Lacausaprincipaldeldesgasteexcesivodelaturbinaesla“cavitación”.
La cavitación puede ocurrir como consecuencia de una serie de
golpeesuavementeelconjuntodeleje(10)haciaadentrodel
cabezal de transmisión, utilizando un martillo de goma.
b) FBSTF-3 o FBSTF-5. Deslice el manguito (11) en el eje y,
luego, deslice la junta en el manguito.
5) Atornillelaturbina(2)eneleje.Asegureelextremoenchavetado
del eje, asegurándose de no dañarlo.
6) Reemplace la junta de estanqueidad (3).
7) Montelacaja(1)enelconjuntodetransmisiónutilizandoarandelas
nuevas.
PRECAUCIÓN: Verifique si la turbina gira libremente en la
caja.
8) Reemplace los acoples o la correa y las poleas si es
necesario.
9) Vuelva a alinear (vea “alineación” en la sección de
instalación).
10) Vuelva a conectar la tubería/carcasa.
situaciones. Ejemplos:
a) Línea de succión restringida
b) Altura de succión excesiva
*3) La junta puede estar dañada debido a:
a) Desgaste normal
b) Sobrecalentamiento
c) Productos químicos de bombeo que no corresponden al diseño de
esta junta

12
GARANTÍA LIMITADA*
ESTA GARANTÍA ESTABLECE LAS OBLIGACIONES QUE LE CORRESPONDEN A LA COMPAÑÍA Y EL RESARCIMIENTO QUE LE
CORRESPONDE EXCLUSIVAMENTE AL COMPRADOR EN CASO DE QUE EL PRODUCTO SEA DEFECTUOSO.
Franklin Electric Company, Inc. y sus subsidiarias (en adelante “la Compañía”) garantiza que los productos que cubre esta garantía carecen de
defectos en cuanto al material o la mano de obra de la Compañía.
La Compañía tiene derecho a inspeccionar todo producto devuelto en garantía para confirmar si contiene defectos en el material o la mano de
obra. La Compañía tendrá el derecho exclusivo de elegir si reparará o reemplazará el equipo, las piezas o los componentes defectuosos.
El comprador deberá enviar el producto al lugar de compra para hacer uso de la garantía. Con sujeción a los términos y las condiciones que se
enumeran a continuación, la Compañía reparará o reemplazará para el comprador cualquier parte de este producto que resulte ser defectuosa a
causa de los materiales o la mano de obra de la Compañía.
La empresa considerará los productos garantidos por doce meses contados desde la fecha de su instalación, o 24 meses desde su fecha de
manufactura, lo que ocurra primero.
La Compañía no se responsabilizará EN NINGÚN CASO ni estará obligada a responder por el costo del trabajo de campo u otros cargos en los
que incurra un cliente al retirar y/o instalar un producto, una pieza o un componente de este.
La Compañía se reserva el derecho de cambiar o mejorar sus productos, o parte de ellos, sin tener la obligación de proveer dicho cambio o
mejora a los productos que ya se han vendido.
ESTA GARANTÍA NO SE APLICA A los productos dañados por sucesos de fuerza mayor, incluyendo descargas eléctricas, el desgaste normal del
producto, los servicios habituales de mantenimiento y las piezas que se utilicen en relación con dichos servicios, o por cualquier otra condición
que escape al control de la Compañía.
ESTA GARANTÍA SE ANULARÁ DE INMEDIATO si se presenta cualquiera de las siguientes condiciones:
1. El producto se utiliza para otros propósitos distintos de aquellos para los que fue diseñado y fabricado;
2. El producto no se instaló de conformidad con los códigos, los reglamentos y las buenas prácticas comerciales vigentes;
3. El producto no fue instalado por un contratista certificado por Franklin o Franklin Key Dealer; o
4. El producto resultó dañado por negligencia, abuso, accidente, aplicación indebida, modificación, alteración, instalación inadecuada, operación,
mantenimiento o almacenamiento o como resultado del abuso de los límites recomendados y establecidos en las instrucciones del producto.
NI EL VENDEDOR NI LA COMPAÑÍA SERÁN RESPONSABLES FRENTE A UNA LESIÓN, PÉRDIDA O DAÑO DIRECTO, INCIDENTAL O
EMERGENTE (INCLUIDOS, A TÍTULO ENUNCIATIVO, MAS NO LIMITATIVO, LOS DAÑOS INCIDENTALES Y EMERGENTES POR LUCRO
CESANTE, LAS VENTAS NO REALIZADAS, LAS LESIONES A LAS PERSONAS O LA PROPIEDAD, O CUALQUIER OTRA PÉRDIDA INCIDENTAL
O EMERGENTE) QUE SURJAN DEL USO O LA IMPOSIBILIDAD DE USO DEL PRODUCTO, Y EL COMPRADOR CONVIENE EN QUE NO PODRÁ
EXIGIR NINGÚN OTRO RESARCIMIENTO.
LA GARANTÍA Y EL RESARCIMIENTO DESCRITOS EN ESTA GARANTÍA LIMITADA SON EXCLUSIVOS Y REEMPLAZAN A CUALQUIER OTRA
GARANTÍA O RESARCIMIENTO, EXPRESO O IMPLÍCITO, Y POR EL PRESENTE SE EXCLUYEN OTRAS GARANTÍAS Y RESARCIMIENTOS
INCLUYENDO, A TÍTULO ENUNCIATIVO, MAS NO LIMITATIVO, TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN
PROPÓSITO DETERMINADO, Y EN LA MEDIDA EN QUE ALGUNO DE LOS DOS SE APLIQUE A UN PRODUCTO, ESTARÁ LIMITADO A LA
DURACIÓN DE LOS PERIODOS DE LAS GARANTÍAS EXPRESAS MENCIONADOS ANTERIORMENTE.
DESCARGO DE RESPONSABILIDAD: las declaraciones verbales que el vendedor, la Compañía, los representantes o cualquier otra parte, hagan
respecto del producto, no constituirán garantías, ni formarán parte del contrato de venta, ni el comprador se fiará de ellas. La única obligación del
Vendedor y la Compañía, y el único resarcimiento a disposición del comprador, será el reemplazo y/o la reparación del producto por parte de la
Compañía, de la forma descrita anteriormente. Antes de usar el producto, el usuario determinará la idoneidad de este para su uso previsto, y el
usuario asumirá los riesgos y la responsabilidad que deriven de esta acción.
En algunos estados y países no se permite la exclusión o la limitación respecto de cuánto tiempo durará una garantía implícita, ni tampoco
la exclusión o la limitación respecto de los daños incidentales o emergentes, de manera que es posible que la exclusión o las limitaciones
mencionadas anteriormente en su caso no se apliquen. Esta garantía le concede derechos legales específicos, y también puede tener otros
derechos que varían según el estado y el país.
*Comuníquese con la División de Exportaciones para Garantías Internacionales de Franklin Electric Co., Inc.
106652101 R01 0418
9255 Coverdale Road
Fort Wayne, IN 46809
Tel: [phone]
Fax: [phone]
www.franklinwater.com
