Frigidaire EFIC245-SS Owner's manual

Important Safety Information.............................................
Safety Instructions...................................................................
Introduction.................................................................................
Description of Parts.................................................................
Before First Use.........................................................................
Using Your Ice Maker..............................................................
Care and Cleaning...................................................................
Troubleshooting Guide..........................................................
Product Specifications..........................................................
Limited Warranty.......................................................................
3
2
4
5
6
7
8
9
11
12
USA CANADA
3-IN-1 ICE DISPENSER / WATER /
CRUSHED ICE MAKER
EFIC245-SS
FRIGIDAIRE
1-800-968-9853

2INTRODUCTION

3IMPORTANT SAFETY INFORMATION
WARNING
WARNING indicates apotentially
hazardous situation which, if not avoided,
could result indeath or serious injury.
IMPORTANT
IMPORTANT indicates installation, oper-
ation or maintenance information which
is important but not hazard-related.
DANGER
DANGER indicates an imminently
hazardous situation which, if not avoided,
will result in death or serious injury.
CAUTION
CAUTION indicates a potentially
hazardous situation which, if not
avoided, may result in minor or
moderate injury.
Safety Definitions
This is the safety alert symbol. It is
used to alert of potential personal injury
hazards. Obey all safety messages that
follow this symbol to avoid possible injury
or death.
Safety Instructions
•DO NOT store or use gasoline, or
other flammable liquids in the vicinity
of this or any other appliance. Read
product labels for warnings regarding
flammability and other hazards.
•Avoid contact with any moving parts
of automatic ice maker.
•Remove all staples from the carton.
Staples can cause severe cuts, and also
destroy finishes if they come in contact
withother appliances or furniture.
WARNING
Please read all instructions before using
this appliance.
Child Safety
Destroy or recycle the carton, plastic
bags, and any exterior wrapping material
immediately after the Ice Making is
unpacked. Children should NEVER use
these items to play. Cartons covered with
rugs, bedspreads, plastic sheets or stretch
wrap may become airtight chambers, and
can quickly cause suffocation.

This appliance must be plugged into at least a 15 AMP 110-115 VOLT 60 Hz
GROUNDED OUTLET. This appliance must be grounded. It is equipped with a
3-wire cord having a grounding plug. The plug must be plugged into an outlet that
is properly installed and grounded.
Avoid the use of an extension cord because it may overheat and cause a risk of
fire. However, if it is necessary to use an extension cord:
A. Use only 3-wire extension cords with 3-blade grounding plug.
B. The marked rating of an extension cord must be be equal to or greater than the
rating of this appliance.
C. It should be positioned such that it does not drape over the counter or tabletop
where it can be pulled on by children intentionally.
Attempting any maintenance or cleaning:
To minimize the possibility of electric shock, unplug this appliance from the power
suply or disconnect at the household distribution panel by removing the fuse or
switching off the circuit breaker before attempting any maintenance or cleaning.
NOTE: Pressing the Power ON/OFF button to an off position does not disconnect
the appliance from the power supply.
WARNING!
Improper use of grounded wire can result in the risk of electric shock.
Consult a physician if necessary. Do not attempt to defeat this safety
feature by modifying the plug.
4SAFETY INSTRUCTIONS

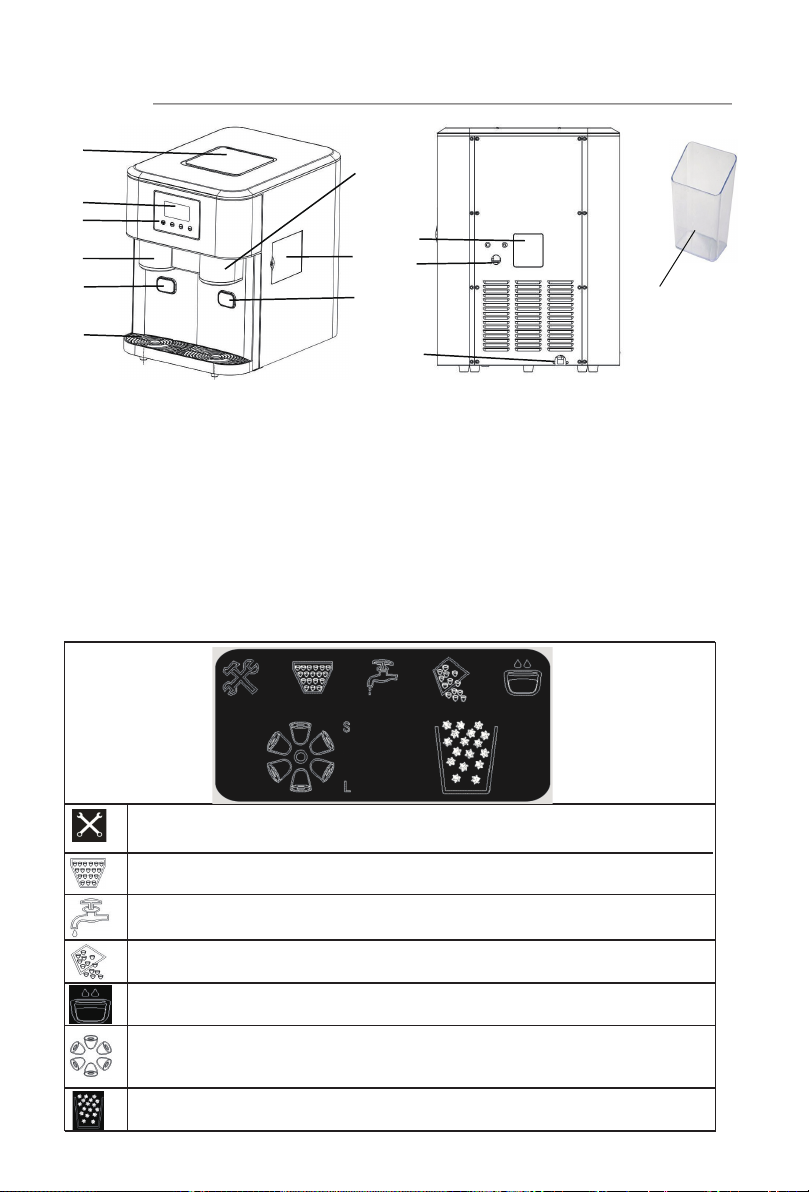

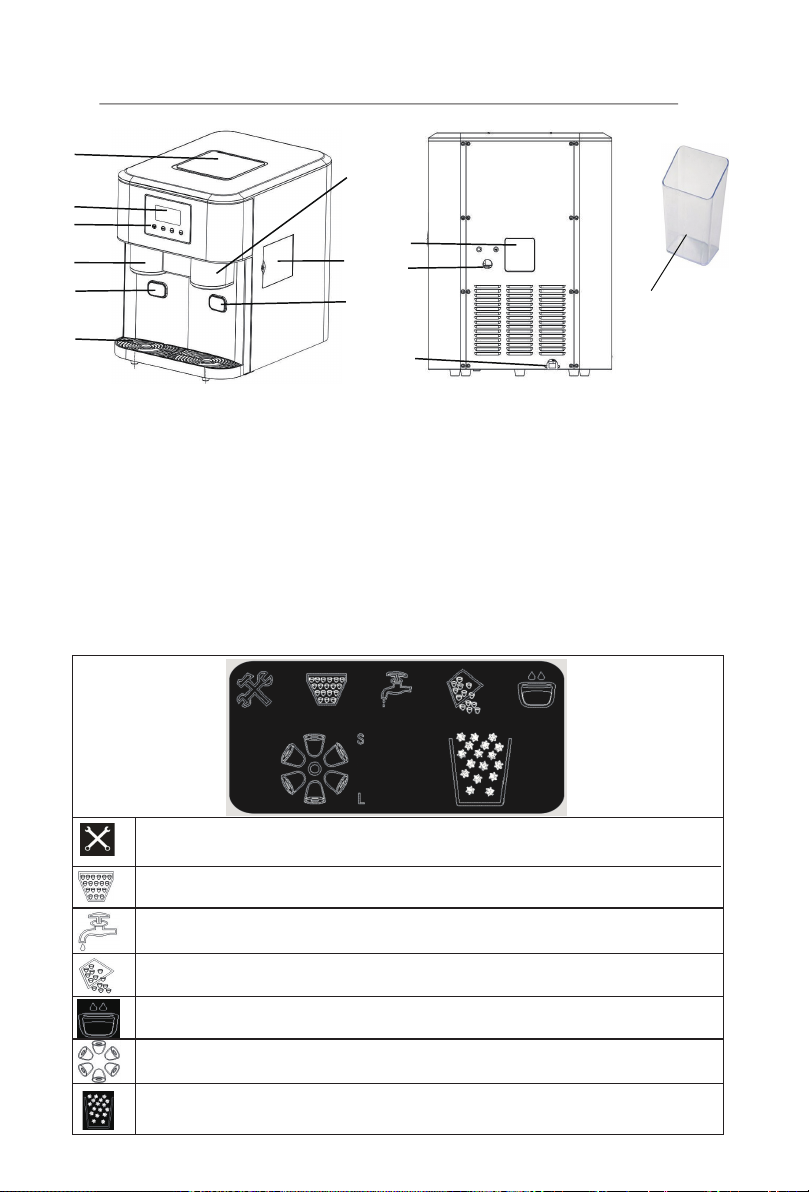

5DESCRIPTION OF PARTS
1
7
2
3
10
4 8 11
5 9
6
12
1. View Window
3. Control Panel
5. Water Puncher
7. Ice Outlet
9. Ice Puncher
11. Water Inlet Hole
13. Cup (Use this cup to fill water to the water tank.)
FRIGIDAIRE
13
The unit has problem,need to take off the plug, and restart it.
If it appears again,then ask for service.
Ice is full.
Water is not enough in water reservoir, need to add water.
Unit is dispensing ice cubes.
Unit is dispensing water.
Ice on making, if S at right top hand of it,then means small size ice on making.
If L at right bottom hand, then means large size ice on making.
Unit is crushing ice.
2. LCD Screen
4. Crushed Ice & Water Outlet
6. Water Collecting Tray
8. Water Reservoir Door
10. Label Plate
12. Power Cord

This portable ice maker uses a fully automatic control system, with an advanced
microcomputer for easy and convenient ice making. Making ice is simple and
fast. Just add water, plug into an outlet, and press the ON button. You can select
one of the two ice cube sizes with the touch of a button. When first turning on
the unit or during icemaking cycles, the compressor will stay idle for 3 minutes,
while energizing.
There are warning indicators that alert you to fill water when the reservoir is
empty and to remove ice when the storage basket is full. The ice maker also
has built-in safeguards that can limit accidental damage, automatically shutting
down the system when necessary.
The incline angle of the ice maker cabinet should not exceed 45°C during
transportation or use. Do not turn the ice maker upside down. Doing so could
cause the compressor or refrigerating system to operate incorrectly. When the
ice maker is moved or transported, please allow time for the fluids in the
compressor to settle. Before using the ice maker for the first time, please wait 2
hours after the unit has been leveled and positioned in its proper place.
Please ensure the ice maker is level and on a stable table or platform to avoid
malfunction.
The machine must be placed on a dry and level surface with sufficient
ventilation, far from heat sources such as ovens, heaters and corrosive gases.
Leave an 8-inch clearance on all sides of the ice maker for proper ventilation.
Do not fill the water reservoir with hot water. This may damage the ice maker.
It is best to fill the water reservoir with water of room temperature or lower.
1.
2.
3.
4.
Please read carefully.
6BEFORE FIRST USE

Ice making begins, ice will be frozen onto the evaporator fingers. Once ice making
cycle is finished, the water tray will tilt forward; The remaining water flows back to the water
reservoir and the ice cubes will drop from the fingers. In about 15-35 seconds, the water
tray will tilt backward, ice produced in previous cycle will be pushed to ice reservoir
directly and start to the next cycle.
The "Ice Full" indicator will light up in the LCD screen when the ice storage is full and the
ice maker will stop the ice making cycle automatically. Once the ice storage has been
emptied, the ice maker will restart its ice making function automatically.
The "Water Faucet" indicator will light up when there is no more water in the water
reservoir and the ice making cycle will stop automatically. Fill water to the water
reservoir by manual or connect to the water faucet.
NOTE: Do not fill above the MAX water level mark in the water reservoir.
When you have finished making ice, transfer the ice to a freezer.
NOTE: The ice will last in the Ice Maker for up to a 18 hour period, depending on the
ambiant temperature. Stop the ice making cycle by pressing “ON/OFF”. Unplug
the unit from the wall outlet. Open the Cover and allow the Ice Maker to reach room
temperature and follow the directions in the Care and Cleaning section.
Ensure that the drain plug in the water reservoir is closed.
Plug the ice maker into the wall outlet.
Open the side cover. Fill the water reservoir by manual or connect to home water tube.
Close the side cover. Press “ON/OFF” and the white indicator light will remain on.
NOTE: Do not fill above the MAX water level mark in the water reservoir.
7USING YOUR ICE MAKER
Push the ice cube dispenser puncher button to get ice, the dispensing indicator will be on.
Note: Please put your cup below the ice cube dispenser shoot directly.
Notice: If the ice is stored in the unit for long time, the ice may freeze and stick together,
then no ice will be dispensed even the ice is full, if so, please kindly use scoop included
in the unit to break the ice first, then push the puncher button.
Press the "crushed ice" , unit starts to dispense crushed ice, press it again, it will stop
crushed ice in 5 seconds.
Push the puncher at left side of the unit, cold water will come out.
Note: If you need to get cold water, at least the ice making function should be turn on.
7
8.
12.
9.
10.
11.
1.
2.
3.
4.
5.
If you need to take off the pipe, replace it or insert the anti drain plug, please do as follows:
Firstly take off the blue ring, then press the white ring (lock) at the outer side, at last take
out the pipe.
13.
6.
Assemble the pipe:
home water tube connector white pipe
Select the small or large ice size.

Stop the Ice Making Cycle by pressing the “ON/OFF” button. Unplug the Ice
Maker from the wall outlet. Allow the unit to warm up to room temperature.
If the Water Tray is not in the vertical position behind the Evaporator
Fingers, gently push the Water Tray back so that all water drains into the
Water Reservoir.
Open the Drain Plug to drain out excess water.
Clean the Ice Maker interior with a soft cloth dampened in warm water and
vinegar. Rinse with a clean damp cloth.
Replace the Drain Plug. Wash the Ice cup and Ice Scoop in warm soapy.
Clean the exterior of the Ice Maker with a soft damp cloth. Use a mild
dishwashing soap, if necessary.
IMPORTANT NOTE: Do not clean the Evaporator Fingers.
1.
2.
3.
4.
5.
6.
7.
8CARE AND CLEANING
Rinse and dry.

The “Ice Full” indicator
light is on.
The ice storage is full.
Remove ice from the ice
storage to make
more.
Water tray is blocked by
ice cube or the motor goes
wrong.
Turn off the ice maker, pull
out the electric plug, fill it
with water if needed,
replace the plug and then
restart the unit.
Or push the water tray back
till a click sound and then
pull it forward till a click,
like this for 5 times.Then
restart the unit.
Or check if ice is blocking
the ice pusher. Turn off the
unit, let the ice melt and
restart.
PROBLEM POSSIBLE CAUSES SOLUTION
“Water faucet”
indicator light turns on.
Low water level or lack
of water.
Add water and the
ice maker will operate
automatically.
Check that the plug is
plugged into the electrical
outlet.
Disconnection of plug.There is no indication
on the control panel.
9TROUBLESHOOTING GUIDE
indicating

The unit does not
operate.
Ice blockage. No ice is
being made.
The ice making cycle
seems normal but no ice
is produced.
There is refrigerant
leakage. A pipe in the
cooling system is blocked.
Consult a qualified
technician or call
Customer Service.
Making ice takes too
much time.
Turn off the machine.
Start the machine after
the ice block melts. Or
change the size selector
to small ice cubes.
Power is not being
supplied to the unit.
The ambient temperature
or the water temperature
is too high.
Plug the unit into a
standard 110/120 Volt,
60 Hertz power source.
Please run the ice maker
in temperatures below
90°F and pour colder
water into the water
reservoir.
10 TROUBLESHOOTING GUIDE

11PRODUCT SPECIFICATIONS
Input Voltage: 115V 60Hz
Power Consumption: 90-400 W
Daily Ice Output: 15-18 KGS/24H
Ice-making Amount Per Time: 16 PCS
Refrigerant: R290
Dimensions
Product Depth (IN.) 17.7
Product Height (IN.) 17.8
Product Width (IN.) 13.4

LIMITED WARRANTY
To make a warranty claim, do not return this product to the store.
1 Year warranty
This product is warranted to be free from defects in material and workmanship for a
period of one (1) year from the date of original purchase. During this period, your
exclusive remedy is repair or replacement of this product or component found to be
defective, at our option; however, you are responsible for all costs associated with
returning the product to us. If the product or component is no longer available, we w ill
replace with a similar one of equal or greater value. Prior to a replacement being sent,
the product must be rendered inoperable or returned to us.
This warranty does not cover glass, filters, wear from normal use, use not in conformity
with the printed directions., or damage to the product resulting from accident,
alteration, abuse, or misuse. This warranty extends only to the original consumer
purchaser or gift recipient. Keep the original sales receipt, as proof of purchase is
required to make a warranty claim. This warranty is void if the product is used for other
than single-family household use or subjected to any voltage and waveform other than
as on the specified rating on the label (e.g., 120V ~60Hz).
We exclude all claims for special, incidental, and consequential damages caused by
breach of express or implied warranty. All liability is limited to the amount of the
purchase price. Ever y implied warranty, including any statutory warranty or condition
of merchantability or fitness for a particular purpose, is disclaimed except to the extent
prohibited by law, in which case such warranty or condition is limited to the duration of
this written warranty. This warranty gives you specificlegal rights. You may have other
legal rights that vary dep ending on where you live. Some states or provinces do not
allow limitations on implied warranties or special, incidental, or consequential damages,
so the foregoing limitations may not apply to you.
For faster service, locate the model, type, and serial numbers on your appliance.
Canada
12

Consignes de Sécurité Importantes..................................
Instructions de Sécurité.....................................................
Description des Pieces......................................................
Avant le Premier Usage.....................................................
Mode D’emploi...................................................................
Nettoyage et Entretien.......................................................
Problèmes et Solutions......................................................
Spécifications du Produit...................................................
Carte de Garantie..............................................................
2
4
5
6
7
8
9
11
12
USA CANADA
3-EN-1 DISTRIBUTEUR DE GLACE /EAU /
FABRICANT À GLAÇONS CONCASSÉES
1-800-968-9853
EFIC245-SS
FRIGIDAIRE

Lorsqu’on utilise un appareil électrique, il faut toujours respecter
certaines règles de sécurité fondamentales, notamment les
suivantes
Lire toutes les instructions.
Ne pas toucher aux surfaces chaudes. Utiliser les poignées ou les boutons.
Pour éviter le risque de secousses électriques, ne pas immerger le cordon, la
fiche ou l’appareil dans l’eau ou tout autre liquide.
Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants)
dont les facultés physiques, sensorielles ou mentales sont diminuées ou qui
manquent d’expérience ou de connaissances, à moins qu’elles soient sous la
surveillance d’une personne responsable qui les guidera dans l’utilisation de
l’appareil.
Une surveillance étroite est nécessaire quand l'appareil est utilisé par ou près
des enfants. S'assurer que les enfants ne puissent jouer avec l'appareil.
Débrancher de la prise murale quand l'appareil n'est pas utilisé, avant le
nettoyage ou l’entretien.
Ne faire fonctionner aucun appareil avec un cordon ou une fiche endommagé,
après que l'appareil ait mal fonctionné ou ait été endommagé de quelque
façon. Retourner l'appareil au manufacturier pour être examiné, réparé ou
ajusté. Tout service doit être exécuté par un représentant autorisé.
Ne pas utiliser l’appareil à l’extérieur.
Ne pas laisser pendre le cordon du bord de la table ou du comptoir, ni toucher
des surfaces chaudes. Ne pas laisser le cordon traverser un tapis ou tout autre
isolant thermique. Ne pas couvrir le cordon.
Ne pas placer cet appareil sur ou près d'un brûleur à gaz ou électrique chaud,
ni dans un four chaud.
Toujours attacher le cordon à l’appareil d’abord, ensuite le brancher dans la
prise murale. Avant de débrancher, mettre la commande à la position “ OFF ”
puis retirer le cordon de la prise murale.
Ne pas utiliser l’appareil à d’autres fins que celle pour laquelle il a été conçu.
Ne pas laisser l'appareil sans surveillance lorsqu’il est en fonction.
Brancher l’appareil à glaçons dans une prise murale triphasée, avec mise à la
terre, dédiée exclusivement à cet appareil. Aucun autre appareil ne doit être
branché dans la même prise. S’assurer que la fiche est bien insérée dans la
prise murale.
Si l’appareil est apporté de l’extérieur durant l’hiver, attendre quelques heures
avant de l’utiliser. Ne l’utiliser que lorsque l’appareil a atteint la
température ambiante.
Ne pas nettoyer l’appareil avec des liquides inflammables. Les émanations
peuvent causer un feu ou une explosion.
ATTENTION :
Ne pas toucher à l’évaporateur lorsque l’appareil fabrique des
glaçons. On risque des brûlures.
DANGER – Risque d'incendie ou d'explosion. Fluide frigorigène inflammable
utilisé. Ne pas utiliser de dispositifs mécaniques pour dégivrer la machine de
glaçons. Ne pas percer le tube de réfrigérant.
2CONSIGNES DE SÉCURITÉ IMPORTANTES

CONSERVER CES INSTRUCTIONS
USAGE DOMESTIQUE SEULEMENT
DANGER – Risque de feu ou d'explosion. Fluide frigorigène inflammable utilisé.
Pour être réparé uniquement par le personnel de service formé. Ne pas percer le
tube de réfrigérant.
ATTENTION
– Risque d'incendie ou d'explosion. Fluide frigorigène inflammable
utilisé. Consultez le manuel de réparation / Guide d'utilisation avant de procéder
à l'installation ou au service de ce produit. Toutes les précautions de sécurité
doivent être suivies.
ATTENTION
– Risque d'incendie ou d'explosion. Éliminer les biens conformément
aux règlements fédéraux ou locaux. Fluide frigorigène
inflammable utilisé.
ATTENTION – Risque d'incendie ou d'explosion en raison de la perforation des
tubes de réfrigérant, suivre attentivement les instructions de manutention. Fluide
frigorigène inflammable utilisé.
La machine à glaçons doit être installée conformément à la norme de sécurité
pour les systèmes de réfrigération, ASHRAE15. La machine à glaçons ne doit
pas être installée dans les couloirs ou les couloirs des bâtiments publics.
Si l'unité est en panne doit être maintenue, le remplacement par des composants
similaires et l'entretien doit être effectué par le personnel de service agréé par
l'usine, afin de minimiser les risques d'allumage en raison de pièces
incorrectes
ou d'un service incorrect.
3CONSIGNES DE SÉCURITÉ IMPORTANTES

Cet appareil doit être branché à une PRISE MISE À TERRE d’au moins 15 AMP
115 VOLT 60 Hz. Cet appareil doit être mis à terre. Il est muni d’un câble
d’alimentation à 3 fils avec une fiche mise à terre. La fiche doit être branchée à
une prise installée et mise à terre correctement.
Évitez d’utiliser une rallonge car elle risque de surchauffer et d’entraîner un risque
d’incendie. Cependant, si vous devez utiliser une rallonge:
A. Utilisez uniquement une rallonge à trois lames, avec trois trous.
B. Le voltage de la rallonge doit être au moins égal à celui de l’appareil.
C. La rallonge ne doit pas pendre à travers la table ou le plan de travail où les
enfants peuvent tirer ou trébucher dessus.
Entretien et nettoyage:
Pour minimiser les risques de choc électriques, débranchez cet appareil de la
prise murale ou déconnectez le courant domestique en enlevant le fusible ou en
éteignant le disjoncteur avant toute tentative d’entretien ou de nettoyage.
N.B.: Le fait d’éteindre l’appareil en appuyant sur le bouton de mise en marche
(ON/OFF) NE DÉCONNECTE PAS l’appareil du courant.
AVERTISSEMENT!
Si la fiche n’entre pas dans la prise murale essayez dans l’autre sens.
Si cela ne marche toujours pas ne tentez rien, contactez un électricien
qualifié. N’essayez pas de régler le problème vous-même.
4INSTRUCTIONS DE SÉCURITÉ

5DESCRIPTION DES PIECES
1. Fenêtre de visualisation
3. Tableau de bord
5. Perforateur à eau
7. Prise de glace
9. Puncher à glace
11. Marquez le trou d’entrée du plateau
13. Gobelet (Utilise cette tasse pour remplir le réservoir d’eau.)
1
7
2
3
10
4 8 11
5 9
6
12
FRIGIDAIRE
13
L’unité a un problème, il faut la débrancher et la redémarrer.
Si ça se reproduit, alors demande à être servi.
La glace est pleine.
L’eau n’est pas suffisante dans le réservoir d’eau, besoin d’ajouter de l’eau.
Unit distribue des glaçons.
L’unité distribue de l’eau.
La glace sur la fabrication, si S en haut de la main droite, signifie une glace
de petite taille sur la fabrication.
Si L est en bas à droite, cela signifie de la glace de grande taille.
L’unité écrase de la glace.
2. Ecran LCD
4. Glace broyée et prise d’eau
6. Plateau de collecte d’eau
8. Porte du réservoir d’eau
10. Plaque signalétique
12. Cordon d’alimentation

Cette machine à glaçons portable utilise un système de contrôle entièrement
automatique avec une technique de pointe pour une fabrication de glaçons
facile et pratique. Faire des glaçons est simple et rapide. Ajoutez de l’eau,
branchez et appuyez sur le bouton ON. Le voyant lumineux affichera la
minuterie pour fabriquer 12 glaçons de la taille choisie. Lors de la première
mise en marche de l’appareil ou durant les cycles de fabrication des glaçons
le compresseur restera à l’arrêt pendant 2 minutes.
Des indicateurs vous indiquent lorsque le réservoir d’eau est vide et lorsque le
compartiment de stockage des glaçons est plein. La machine à glaçons
possède également des sécurités intégrées qui peuvent limiter les dommages
accidentels en arrêtant le système quand nécessaire.
Lors du transport l’angle d’inclinaison ne doit pas excéder 45 degrés. Ne
tournez pas la machine à l’envers cela peut causer un mauvais fonctionnement
du compresseur et du système de réfrigération. Lorsque la machine est
bougée ou transportée laissez aux liquides dans le compresseur le temps de
se stabiliser. Attendez 10 heures après avoir installé la machine à glaçons
avant de l’utiliser pour la première fois.
2. La machine à glaçons doit être posée sur une surface plane ou une
plate-forme pour éviter qu’elle fonctionne mal.
La machine à glaçons doit être posée sur une surface plane et sèche loin de
toute source de chaleur, radiateurs ou corrosifs. Laissez 20 cm sur tous les
côtés de l’appareil pour une bonne ventilation.
Ne remplissez pas le réservoir d’eau avec de l’eau chaude. Cela risque
d’endommager la machine à glaçons. Il vaut mieux remplir le réservoir avec de
l’eau à température ambiante ou un peu plus froide.
1.
2.
3.
4.
À lire attentivement.
6AVANT LE PREMIER USAGE

La fabrication de glace commence, la glace sera gelée sur les doigts de
l’évaporateur.Une fois la fabrication de glaceLe cycle est terminé, le plateau à
eau sera incliné vers l’avant;L’eau restante retourne dans l’eauLe réservoir et les
glaçons vont tomber des doigts.Dans environ 15 à 35 secondes, l’eau Plateau
incliné vers l’arrière, la glace produite dans le cycle précédent sera poussée vers
le réservoir de glace. Diriger et commencer le cycle suivant
L’indicateur «ice full» s’allumera sur l’écran LCD lorsque le stockage de glace
sera complet et la machine arrêtera automatiquement le cycle de fabrication
de glace.Une fois que le stockage de glace a été vidé, la machine à glace
redémarre sa fonction de fabrication de glace automatiquement.
Lorsqu’il n’y a plus d’eau dans le réservoir, l’appareil s’arrête automatiquement
et le voyant DEL « water faucet » s’allume.Remplir le réservoir d’eau.
REMARQUE: Ne pas remplir au-delà de la ligne, MAX indiquée à l’arrière du
réservoir.
Lorsque les glaçons sont fabriqués, les transférer dans un congélateur.
REMARQUE : Les glaçons peuvent être conservés dans l'appareil pour une
période allant jusqu'à 18 heures, dépendant de la température ambiante.
Ouvrir le couvercle et laisser l’appareil atteindre la température
Suivre les directions de la Section « Nettoyage et Entretien ».
6.
7.
8.
12.
S’assurer que le bouchon de vidange du réservoir d’eau est fermé.
Brancher l’appareil dans la prise murale.
Ouvrir le couvercle. Remplir le réservoir d’eau.
N.B. : Ne pas remplir le réservoir au-dessus du niveau maximal de l’eau
Fermez la bâche latérale.Appuyez sur "ON/OFF" et la lumière blanche reste
allumée.
1.
2.
3.
4.
5.
MODE D’EMPLOI
7
Appuie sur le bouton perforateur du distributeur de glaçons pour avoir de la glace,
le voyant sera allumé. Note: veuillez mettre votre gobelet sous le shoot du
distributeur de glaçons directement.
Remarque: si la glace est stockée dans l’unité pendant une longue période,
la glace peut geler et rester collée, Alors aucune glace ne sera distribuée même
si la glace est pleine, si c’est le cas, veuillez utiliser la boule incluse dans
On commence par briser la glace, puis on appuie sur le bouton.
9.
Appuyez sur l’unité, commencez à distribuer de la glace pilée, appuyez encore,
l’unité arrêtera la glace pilée Dans 5 secondes.
10.
Coup de poing à gauche de l’unité, l’eau froide va sortir11.
Si vous devez enlever le tuyau, le remplacer ou insérer le bouchon anti-drain,
faites ce qui suit:Enlevez d’abord l’anneau bleu, puis appuyez sur l’anneau blanc
(serrure) sur le côté extérieur, et enfin enlevez le tuyau
13.
Choisir le petit ou Grande taille de glace.
Monter le tuyau:
Tube d’eau domestique connecteur Tuyau blanc
