Frigidaire EFIC120-SS-SC User manual

Introduction..............................................................................
Important Safety Information............................................
Description of Parts...............................................................
Before First Use.......................................................................
Using Your Ice Maker.............................................................
Care and Cleaning..................................................................
Troubleshooting Guide.........................................................
Product Specifications.........................................................
Limited Warranty...................................................................
2
3
Safety Instructions..................................................................4
5
6
7
8
Automatic Self-Cleaning Program................................... 8
9
11
12
USA CANADA 1-800-
ICE MAKER
EFIC120-SS-SC

2INTRODUCTION
When you unpack your ice maker, you
may find a small amount of water inside.
Your unit is brand new.
Please follow the initial preparation and
cleaning instructions as detailed in the
User Guide prior to using your new
icemaker.
Any water you may find is from the
standard quality control testing that all
of our ice makers undergo as part of the
manufacturing process.

3IMPORTANT SAFETY INFORMATION
WARNING
WARNING indicates apotentially
hazardous situation which, if not avoided,
could result indeath or serious injury.
IMPORTANT
IMPORTANT indicates installation, oper-
ation or maintenance information which
is important but not hazard-related.
DANGER
DANGER indicates an imminently
hazardous situation which, if not avoided,
will result in death or serious injury.
CAUTION
CAUTION indicates a potentially
hazardous situation which, if not
avoided, may result in minor or
moderate injury.
Safety Definitions
This is the safety alert symbol. It is
used to alert of potential personal injury
hazards. Obey all safety messages that
follow this symbol to avoid possible injury
or death.
Safety Instructions
•DO NOT store or use gasoline, or
other flammable liquids in the vicinity
of this or any other appliance. Read
product labels for warnings regarding
flammability and other hazards.
•Avoid contact with any moving parts
of automatic ice maker.
•Remove all staples from the carton.
Staples can cause severe cuts, and also
destroy finishes if they come in contact
withother appliances or furniture.
WARNING
Please read all instructions before using
this appliance.
Child Safety
Destroy or recycle the carton, plastic
bags, and any exterior wrapping material
immediately after the Ice Maker is unpacked.
Children should NEVER use these items to
play. Cartons covered with rugs, bedspreads,
plastic sheets or stretch wrap may become
airtight chambers, and can quickly cause
suocation.

4SAFETY INSTRUCTIONS
This appliance must be plugged into at least a 15 AMP 110-115 VOLT 60 Hz
GROUNDED OUTLET. This appliance must be grounded. It is equipped with a
3-wire cord having a grounding plug. The plug must be plugged into an outlet that
is properly installed and grounded.
Avoid the use of an extension cord because it may overheat and cause a risk of
fire. However, if it is necessary to use an extension cord:
A. Use only 3-wire extension cords with 3-blade grounding plug.
B. The marked rating of an extension cord must be be equal to or greater than the
rating of this appliance.
C. It should be positioned such that it does not drape over the counter or tabletop
where it can be pulled on by children intentionally.
Attempting any maintenance or cleaning:
To minimize the possibility of electric shock, unplug this appliance from the power
suply or disconnect at the household distribution panel by removing the fuse or
switching o the circuit breaker before attempting any maintenance or cleaning.
NOTE: Pressing the Power ON/OFF button to an o position does not disconnect
the appliance from the power supply.
WARNING!
Improper use of grounded wire can result in the risk of electric shock.
Consult a physician if necessary. Do not attempt to defeat this safety
feature by modifying the plug.

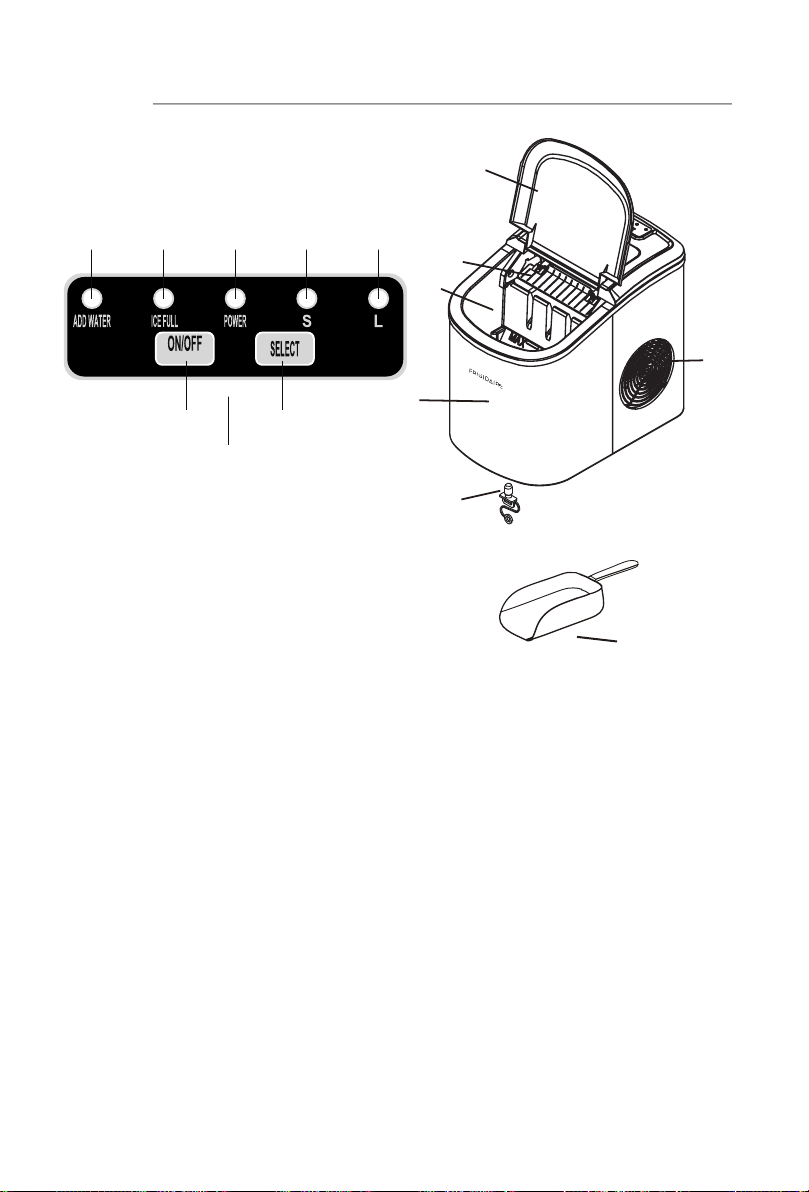

5DESCRIPTION OF PARTS
a b
d g
2
c e f
CLEAN
1. Cover
2. Control Panel
a. Add Water Indicator Light
b. Ice Full Indicator Light
c. Power Indicator Light
d. On/O Button
e. ‘S ’ Small Ice Size Indicator Light
f. ‘L’ Large Ice Size Indicator Light
g. Select Button – to choose ice size
3. Ice Basket
4. Water Reservoir (below Ice Basket)
5. Ice Shovel and Evaporator Fingers (behind Ice Shovel)
6. Air Outlet
7. Drain Plug
8. Ice Scoop
8
1
3
6
4
7
5

6BEFORE FIRST USE
This portable ice maker uses a fully automatic control system, with an advanced
microcomputer for easy and convenient ice making. Making ice is simple and
fast. Just add water, plug into an outlet, and press the ON button. You can select
one of the two ice cube sizes with the touch of a button. When first turning on
the unit or during icemaking cycles, the compressor will stay idle for 3 minutes,
while energizing.
There are warning indicators that alert you to fill water when the reservoir is
empty and to remove ice when the storage basket is full. The ice maker also
has built-in safeguards that can limit accidental damage, automatically shutting
down the system when necessary.
The incline angle of the ice maker cabinet should not exceed 45 degree angle
during transportation or use. Do not turn the ice maker upside down. Doing so
could cause the compressor or refrigerating system to operate incorrectly. When
the ice maker is moved or transported, please allow time for the fluids in the
compressor to settle. Before using the ice maker for the first time, please wait 2
hours after the unit has been leveled and positioned in its proper place.
Please ensure the ice maker is level and on a stable table or platform to avoid
malfunction.
The machine must be placed on a dry and level surface with sucient
ventilation, far from heat sources such as ovens, heaters and corrosive gases.
Leave an 8-inch clearance on all sides of the ice maker for proper ventilation.
Do not fill the water reservoir with hot water. This may damage the ice maker.
It is best to fill the water reservoir with water of room temperature or lower.
1.
2.
3.
4.
Please read carefully.

7USING YOUR ICE MAKER
Press the Power Button and the green indicator light will remain on. To
change between either the small or large ice size, press the Select Button
until the light is lit up beside the desired ice size.
The first ice making cycle will last approximately 8 - 13 minutes depending
on the ice size that is selected. The ice making cycle starts with water being
pumped into the Water Tray situated below the Evaporator Fingers. Over
the next 8 - 13 minutes ice forms on the Evaporator Fingers. Once this has
completed, the Ice Tray will tilt backwards and the remaining water in the
Ice Tray is drained back into the Water Reservoir. The ice cubes are then
dropped from the Evaporator Fingers and pushed forward into the Ice
Basket by the Ice Shovel. The Ice Tray will automatically move back into
position under the Evaporator Fingers and start the next cycle.
The 'Ice Full' LED light will light up when the ice basket is full and the Ice
Maker will stop the ice making cycle automatically. Gently remove the ice
from the Ice Basket with the Ice Scoop. Once the Ice Basket has been
emptied and the Cover closed, the Ice Maker will restart its ice making
function automatically.
IMPORTANT: Wait 3 minutes then press the Power Button to restart the ice
making function.
The ‘Add Water’ LED light will light up when there is no more water in the
Water Reservoir and the ice making cycle will stop automatically. Press the
Power Button once (the Power Button will flash every 5 seconds). Remove
the Ice Basket and add water to the Water Reservoir.
NOTE: Do not fill above the MAX water level mark at the back of the Water
Reservoir. Replace the Ice Basket and close the Cover.
IMPORTANT: Wait 3 minutes then press the Power Button to restart the ice
making function.
When you have finished making ice, transfer the ice to a freezer.
NOTE: The ice will last in the Ice Maker for up to a 18 hour period, depending
on the ambiant temperature. Stop the ice making cycle by pressing the Power
Button. Unplug the unit from the wall outlet. Open the Cover and allow the
Ice Maker to reach room temperature and follow the directions in the Care
and Cleaning section.
6.
7.
8.
9.
10.
Ensure that the Drain Plug underneath the front of the unit is closed and
the Water Tube Screen is in place.
Plug the Ice Maker into the wall outlet and the green power indicator light
will blink (approximately every 5 seconds).
Open the Cover and remove the Ice Basket.
Fill the Water Reservoir.
NOTE: Do not fill above the MAX water level mark at the back of the Water
Reservoir.
Replace the Ice Basket and close the Cover.
1.
2.
3.
4.
5.

8CARE AND CLEANING
Plug on the unit, then press “ON/OFF” button for more than 5 seconds to enter the
self-clean program. Self-cleaning program need 30 minutes. When the program is
over, please drain out the water and clean inside.
Stop the Ice Making Cycle by pressing the Power Button and the green LED
light will go out. Unplug the Ice Maker from the wall outlet. Allow the unit
to warm up to room temperature.
If the Water Tray is not in the vertical position behind the Evaporator
Fingers, gently push the Water Tray back so that all water drains into the
Water Reservoir.
Open the Drain Plug to drain out excess water.
Remove the Ice Basket.
Remove the Water Tube Screen and rinse under running water.
Clean the Ice Maker interior with a soft cloth dampened in warm water and
vinegar. Rinse with a clean damp cloth.
Replace the Drain Plug and the Water Tube Screen. Wash the Ice Basket
and Ice Scoop in warm soapy water. Rinse and dry.
Clean the exterior of the Ice Maker with a soft damp cloth. Use a mild
dishwashing soap, if necessary.
IMPORTANT NOTE: Do not clean the Evaporator Fingers.
1.
2.
3.
4.
5.
6.
7.
8.
9.
AUTOMATIC SELF-CLEANING PROGRAM

9TROUBLESHOOTING GUIDE
“Ice Full” and “Add Water”
indicators light up
simultaneously.
The “Ice Full” indicator
light is on.
The ice basket is full. Remove ice from the ice
storage basket to make
more.
Electrical Power Surge
or There may be air in
the lines or the lines are
blocked. The water tank
cannot detect water level.
Turn o the ice maker, pull
out the electric plug, fill it
with water if needed,
replace the plug and then
restart the unit. or
Inspect relative parts;
remove the drain cap on
the back of the unit and
drain out a small amount
of water. Replace the
drain cap and attempt to
use the unit again.
or check if ice is blocking
the ice pusher. Turn o the
unit; let the ice melt and
restart.
PROBLEM POSSIBLE CAUSES SOLUTION
“ADD WATER”
indicator light turns on.
Low water level or lack
of water.
Add water and the
ice maker will operate
automatically.
Check that the plug is
plugged into the electrical
outlet.
Disconnection of plug.There is no indication
on the control panel.

10TROUBLESHOOTING GUIDE
The unit does not
operate.
Ice blockage. No ice is
being made.
The ice making cycle
seems normal but no ice
is produced.
There is refrigerant
leakage. A pipe in the
cooling system is blocked.
Consult a qualified
technician or call
Customer Service.
Making ice takes too
much time.
Turn o the machine.
Start the machine after
the ice block melts. Or
change the size selector
to small ice cubes.
Power is not being
supplied to the unit.
The ambient temperature
or the water temperature
is too high.
Plug the unit into a
standard 110/120 Volt,
60 Hertz power source.
Please run the ice maker
in temperatures below
90°F and/or pour colder
water into the water
reservoir.

11PRODUCT SPECIFICATIONS
Input Voltage: 115V 60Hz
Power Consumption: 90-120 W
Daily Ice Output: 12 KGS/24H
Ice-Making Amount Per Time: 9 PCS
Refrigerant: R600a
Dimensions
Product Depth (IN.) 14.1
Product Height (IN.) 12.9
Product Width (IN.) 9.5

12 LIMITED WARRANTY
To make a warranty claim, do not return this product to the store.
1 Year warranty
This product is warranted to be free from defects in material and workmanship for a
period of one (1) year from the date of original purchase. During this period, your
exclusive remedy is repair or replacement of this product or component found to be
defective, at our option; however, you are responsible for all costs associated with
returning the product to us. If the product or component is no longer available, we will
replace with a similar one of equal or greater value. Prior to a replacement being sent,
the product must be rendered inoperable or returned to us.
This warranty does not cover glass, filters, wear from normal use, use not in conformity
with the printed directions., or damage to the product resulting from accident,
alteration, abuse, or misuse. This warranty extends only to the original consumer
purchaser or gift recipient. Keep the original sales receipt, as proof of purchase is
required to make a warranty claim. This warranty is void if the product is used for other
than single-family household use or subjected to any voltage and waveform other than
as on the specified rating on the label (e.g., 120V~60Hz).
We exclude all claims for special, incidental, and consequential damages caused by
breach of express or implied warranty. All liability is limited to the amount of the
purchase price. Every implied warranty, including any statutory warranty or condition
of merchantability or fitness for a particular purpose, is disclaimed except to the extent
prohibited by law, in which case such warranty or condition is limited to the duration of
this written warranty. This warranty gives you specific legal rights. You may have other
legal rights that vary depending on where you live. Some states or provinces do not
allow limitations on implied warranties or special, incidental, or consequential damages,
so the foregoing limitations may not apply to you.
For faster service, locate the model, type, and serial numbers on your appliance.
Canada

FRIGIDAIRE is a pending or registered trademark of
Electrolux Home Products Inc. and used under a
license from Electrolux Home Products, Inc.

Consignes de Sécurité Importantes.............................
Instructions de Sécurité...................................................
Description des Pieces......................................................
Avant le Premier Usage....................................................
Mode D’emploi.....................................................................
Nettoyage et Entretien.....................................................
Problèmes et Solutions.....................................................
Spécifications du Produit.................................................
Carte de Garantie...............................................................
2
5
4
6
7
8
Fonction de Nettoyage Au.tomatique........................8
9
11
12
USA CANADA 1-800-
APPAREIL À GLAÇON
EFIC120-SS-SC

CONSIGNES DE SÉCURITÉ IMPORTANTES
Lorsqu’on utilise un appareil électrique, il faut toujours respecter
certaines règles de sécurité fondamentales, notamment les
suivantes
Lire toutes les instructions.
Ne pas toucher aux surfaces chaudes. Utiliser les poignées ou les boutons.
Pour éviter le risque de secousses électriques, ne pas immerger le cordon, la
fiche ou l’appareil dans l’eau ou tout autre liquide.
Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants)
dont les facultés physiques, sensorielles ou mentales sont diminuées ou qui
manquent d’expérience ou de connaissances, à moins qu’elles soient sous la
surveillance d’une personne responsable qui les guidera dans l’utilisation de
l’appareil.
Une surveillance étroite est nécessaire quand l'appareil est utilisé par ou près
des enfants. S'assurer que les enfants ne puissent jouer avec l'appareil.
Débrancher de la prise murale quand l'appareil n'est pas utilisé, avant le
nettoyage ou l’entretien.
Ne faire fonctionner aucun appareil avec un cordon ou une fiche endommagé,
après que l'appareil ait mal fonctionné ou ait été endommagé de quelque
façon. Retourner l'appareil au manufacturier pour être examiné, réparé ou
ajusté. Tout service doit être exécuté par un représentant autorisé.
Ne pas utiliser l’appareil à l’extérieur.
Ne pas laisser pendre le cordon du bord de la table ou du comptoir, ni toucher
des surfaces chaudes. Ne pas laisser le cordon traverser un tapis ou tout autre
isolant thermique. Ne pas couvrir le cordon.
Ne pas placer cet appareil sur ou près d'un brûleur à gaz ou électrique chaud,
ni dans un four chaud.
Toujours attacher le cordon à l’appareil d’abord, ensuite le brancher dans la
prise murale. Avant de débrancher, mettre la commande à la position “ OFF ”
puis retirer le cordon de la prise murale.
Ne pas utiliser l’appareil à d’autres fins que celle pour laquelle il a été conçu.
Ne pas laisser l'appareil sans surveillance lorsqu’il est en fonction.
Brancher l’appareil à glaçons dans une prise murale triphasée, avec mise à la
terre, dédiée exclusivement à cet appareil. Aucun autre appareil ne doit être
branché dans la même prise. S’assurer que la fiche est bien insérée dans la
prise murale.
Si l’appareil est apporté de l’extérieur durant l’hiver, attendre quelques heures
avant de l’utiliser. Ne l’utiliser que lorsque l’appareil a atteint la
température ambiante.
Ne pas nettoyer l’appareil avec des liquides inflammables. Les émanations
peuvent causer un feu ou une explosion.
ATTENTION :
Ne pas toucher à l’évaporateur lorsque l’appareil fabrique des
glaçons. On risque des brûlures.
DANGER – Risque d'incendie ou d'explosion. Fluide frigorigène inflammable
utilisé. Ne pas utiliser de dispositifs mécaniques pour dégivrer la machine de
glaçons. Ne pas percer le tube de réfrigérant.
2

CONSIGNES DE SÉCURITÉ IMPORTANTES
CONSERVER CES INSTRUCTIONS
USAGE DOMESTIQUE SEULEMENT
DANGER – Risque de feu ou d'explosion. Fluide frigorigène inflammable utilisé.
Pour être réparé uniquement par le personnel de service formé. Ne pas percer le
tube de réfrigérant.
ATTENTION
– Risque d'incendie ou d'explosion. Fluide frigorigène inflammable
utilisé. Consultez le manuel de réparation / Guide d'utilisation avant de procéder
à l'installation ou au service de ce produit. Toutes les précautions de sécurité
doivent être suivies.
ATTENTION
– Risque d'incendie ou d'explosion. Éliminer les biens conformément
aux règlements fédéraux ou locaux. Fluide frigorigène
inflammable utilisé.
ATTENTION – Risque d'incendie ou d'explosion en raison de la perforation des
tubes de réfrigérant, suivre attentivement les instructions de manutention. Fluide
frigorigène inflammable utilisé.
La machine à glaçons doit être installée conformément à la norme de sécurité
pour les systèmes de réfrigération, ASHRAE15. La machine à glaçons ne doit
pas être installée dans les couloirs ou les couloirs des bâtiments publics.
Si l'unité est en panne doit être maintenue, le remplacement par des composants
similaires et l'entretien doit être eectué par le personnel de service agréé par
l'usine, afin de minimiser les risques d'allumage en raison de pièces
incorrectes
ou d'un service incorrect.
3

INSTRUCTIONS DE SÉCURITÉ
Cet appareil doit être branché à une PRISE MISE À TERRE d’au moins 15 AMP
115 VOLT 60 Hz. Cet appareil doit être mis à terre. Il est muni d’un câble
d’alimentation à 3 fils avec une fiche mise à terre. La fiche doit être branchée à
une prise installée et mise à terre correctement.
Évitez d’utiliser une rallonge car elle risque de surchauer et d’entraîner un risque
d’incendie. Cependant, si vous devez utiliser une rallonge:
A. Utilisez uniquement une rallonge à trois lames, avec trois trous.
B. Le voltage de la rallonge doit être au moins égal à celui de l’appareil.
C. La rallonge ne doit pas pendre à travers la table ou le plan de travail où les
enfants peuvent tirer ou trébucher dessus.
Entretien et nettoyage:
Pour minimiser les risques de choc électriques, débranchez cet appareil de la
prise murale ou déconnectez le courant domestique en enlevant le fusible ou en
éteignant le disjoncteur avant toute tentative d’entretien ou de nettoyage.
N.B.: Le fait d’éteindre l’appareil en appuyant sur le bouton de mise en marche
(ON/OFF) NE DÉCONNECTE PAS l’appareil du courant.
AVERTISSEMENT!
Si la fiche n’entre pas dans la prise murale essayez dans l’autre sens.
Si cela ne marche toujours pas ne tentez rien, contactez un électricien
qualifié. N’essayez pas de régler le problème vous-même.
4

DESCRIPTION DES PIECES
1. Couvercle
2. Tableau des commandes
a. voyant "Add Water"
b. voyant "Ice Full"
c. Voyant lumineux "en circuit"
d. Interrupteur
e. "S" voyant pour le format "petit"
f. "L" voyant pour le format "grand"
g. Bouton "Select" - pour choisir la grosseur du glaçon
3. Panier à glaçons
4. Réservoir à eau (sous le panier à glaçons)
5. Pelle à glaçons et bandes de l'évaporateur (derrière la pelle à glaçons)
6. Sortie d'air
7. Obturateur et bouchon de vidange d'eau
8. Cuiller à glaçons
a b
d g
2
c e f
CLEAN
8
1
3
6
4
7
5
5

AVANT LE PREMIER USAGE
Cette machine à glaçons portable utilise un système de contrôle entièrement
automatique avec une technique de pointe pour une fabrication de glaçons
facile et pratique. Faire des glaçons est simple et rapide. Ajoutez de l’eau,
branchez et appuyez sur le bouton ON. Le voyant lumineux achera la
minuterie pour fabriquer 12 glaçons de la taille choisie. Lors de la première
mise en marche de l’appareil ou durant les cycles de fabrication des glaçons
le compresseur restera à l’arrêt pendant 2 minutes.
Des indicateurs vous indiquent lorsque le réservoir d’eau est vide et lorsque le
compartiment de stockage des glaçons est plein. La machine à glaçons
possède également des sécurités intégrées qui peuvent limiter les dommages
accidentels en arrêtant le système quand nécessaire.
Lors du transport l’angle d’inclinaison ne doit pas excéder 45 degrés. Ne
tournez pas la machine à l’envers cela peut causer un mauvais fonctionnement
du compresseur et du système de réfrigération. Lorsque la machine est
bougée ou transportée laissez aux liquides dans le compresseur le temps de
se stabiliser. Attendez 10 heures après avoir installé la machine à glaçons
avant de l’utiliser pour la première fois.
2. La machine à glaçons doit être posée sur une surface plane ou une
plate-forme pour éviter qu’elle fonctionne mal.
La machine à glaçons doit être posée sur une surface plane et sèche loin de
toute source de chaleur, radiateurs ou corrosifs. Laissez 20 cm sur tous les
côtés de l’appareil pour une bonne ventilation.
Ne remplissez pas le réservoir d’eau avec de l’eau chaude. Cela risque
d’endommager la machine à glaçons. Il vaut mieux remplir le réservoir avec de
l’eau à température ambiante ou un peu plus froide.
1.
2.
3.
4.
À lire attentivement.
6

MODE D’EMPLOI
Appuyer sur le bouton de mise en marche et le voyant vert reste allumé. Pour
changer la grosseur des glaçons, appuyer sur le bouton « Select » jusqu’à ce
que la lumière s’allume à la grosseur désirée.
Le premier cycle de fabrication des glaçons dure environ de 8 à 13 minutes,
dépendant de la grosseur choisie. Le cycle se déroule comme suit : Une
pompe achemine l’eau dans le plateau situé sous les bandes de l’évaporateur.
Durant les 8 à 13 minutes suivantes, les glaçons se forment sur les bandes de
l’évaporateur. Lorsque cette opération est complétée, le plateau s’incline vers
l’arrière et l’eau qui reste dans le plateau est retournée dans le réservoir. Les
glaçons tombent des bandes de l’évaporateur et sont poussés vers l’avant, à
l’aide de la pelle, dans le panier à glaçons. Le plateau est replacé
automatiquement sous les bandes de l’évaporateur et le prochain cycle de
fabrication peut commencer.
Lorsque le panier est plein, le voyant DEL "Ice Full" s’allume et l’appareil
s’arrête automatiquement. Enlever doucement les glaçons du panier à l’aide
de la cuiller à glaçons. Une fois le panier vidé et le couvercle fermé, l’appareil
recommence la fabrication de glaçons automatiquement.
IMPORTANT : Attendre 3 minutes, ensuite appuyer sur l'interrupteur pour
recommencer le cycle.
Lorsqu’il n’y a plus d’eau dans le réservoir, l’appareil s’arrête automatiquement
et le voyant DEL « Add Water » s’allume. Appuyer une fois sur le bouton de
mise en marche (le bouton clignote toutes les 5 secondes). Retirer le panier à
glaçons et ajouter de l’eau au réservoir.
REMARQUE: Ne pas remplir au-delà de la ligne, MAX indiquée à l’arrière du
réservoir. Replacer le panier et fermer le couvercle.
IMPORTANT : Attendre 3 minutes et appuyer sur le bouton de mise en marche
pour recommencer le cycle de fabrication.
Lorsque les glaçons sont fabriqués, les transférer dans un congélateur.
REMARQUE : Les glaçons peuvent être conservés dans l'appareil pour une
période allant jusqu'à 18 heures, dépendant de la température
ambiante. Ouvrir le couvercle et laisser l’appareil atteindre la température
ambiante. Suivre les directions de la Section « Nettoyage et Entretien ».
6.
7.
8.
9.
10.
S'assurer que l'obturateur de vidange, situé sous le devant de l'appareil soit
fermé et que le filtre du tuyau d'alimentation soit bien installé.
Brancher l’appareil dans la prise murale : le voyant lumineux vert clignote
(environ toutes les 5 secondes).
Ouvrir le couvercle et retirer le panier à glaçons.
Remplir le réservoir d’eau. N.B. : Ne pas remplir au-delà de la marque MAX
du niveau d’eau, indiquée à l’arrière du réservoir.
Replacer le panier à glaçons et fermer le couvercle.
1.
2.
3.
4.
5.
7
