Fritz! Powerline 1000E User manual

FRITZ!Powerline
1000E
·
Alt-Moa
b
it 95 · D-10559 Berlin · German
y
a
vm.de
/
en
Doc
u
ment
a
tio
n r
ele
a
se
·
03/
2016
·
412
017
002
Installation and
Operation
Customer Service
Manual
•en.avm.de/service/manuals/fritzpowerline/
Support
• en.avm.de/service/support-request/your-support-
request

English .............................................. 4
Deutsch .............................................. 16
Español ............................................ 28
Français ............................................ 40
Italiano ............................................ 52
Nederlands ............................................ 64

Power
LAN
Powerline tSecurity
Power
LAN
Powerline tSecurity
LAN
LAN
e
t
Securi
ty
Power
LAN
PowerlinetSecurity
Power
LAN
PowerlinetSecurity

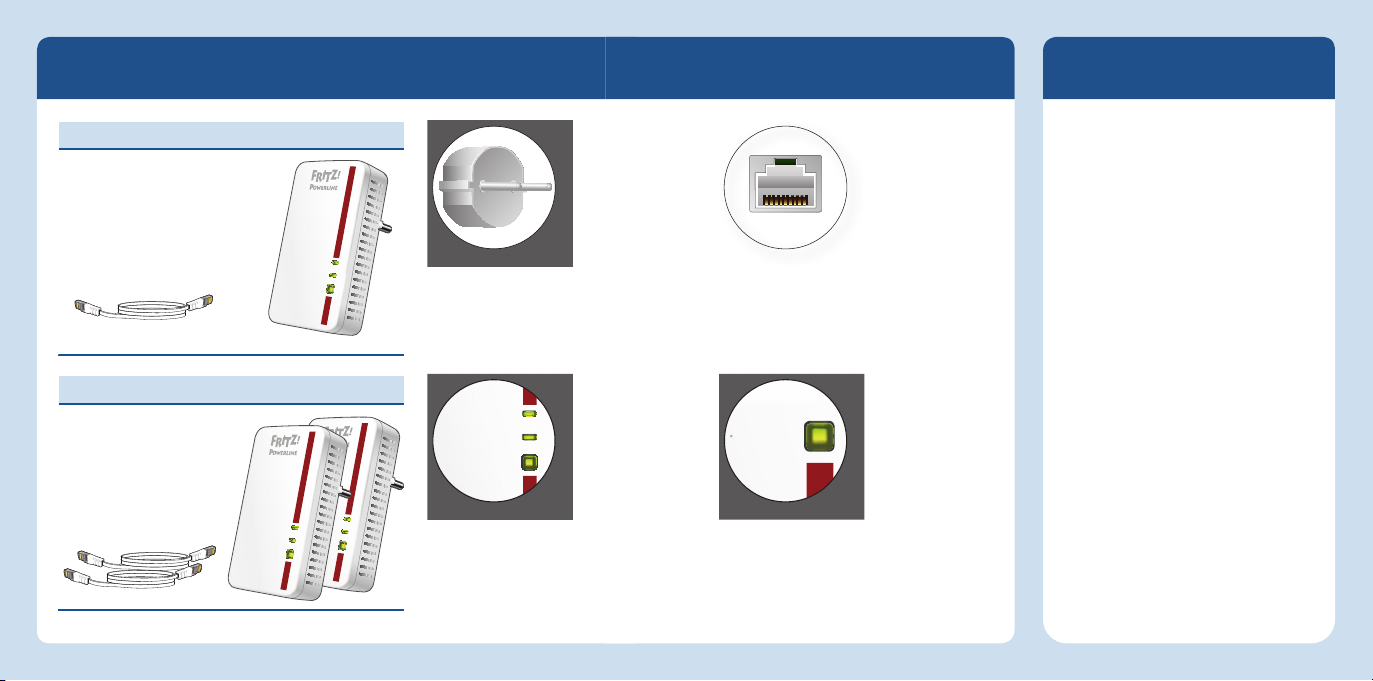

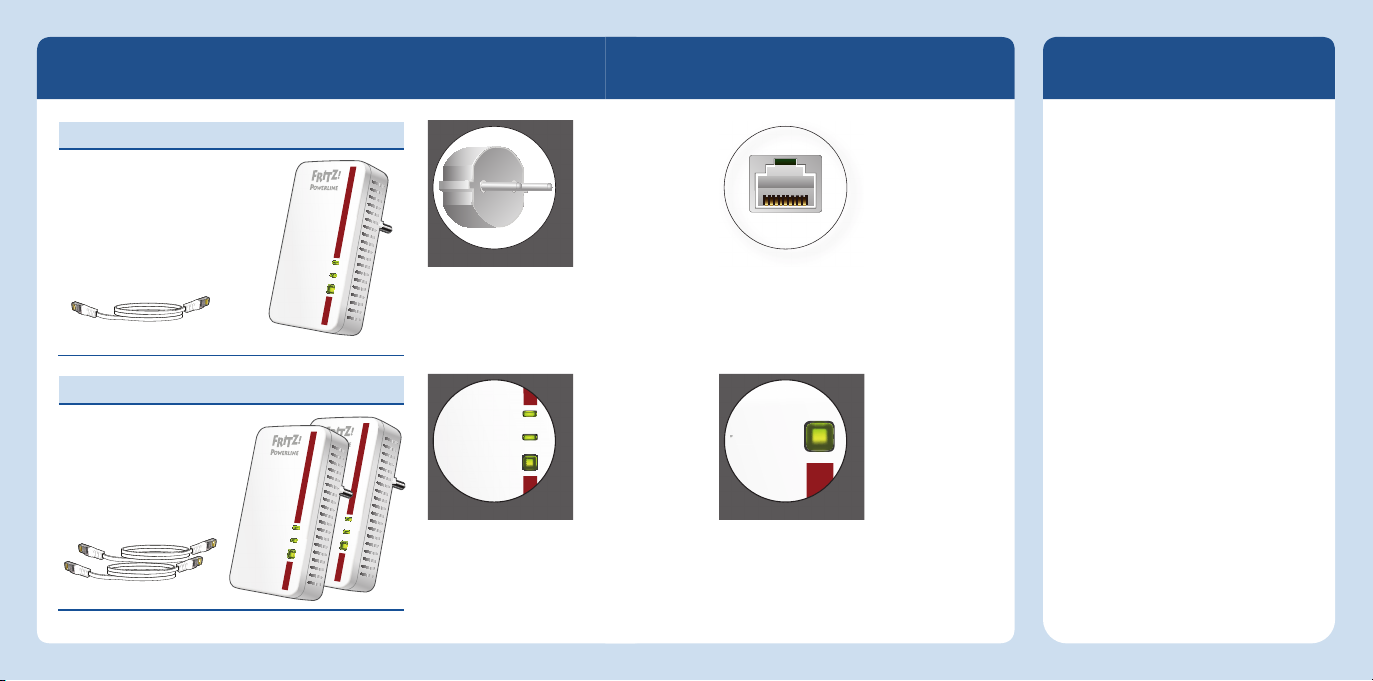

Package Contents and Device Features
FRITZ!Powerline1000E
•1 FRITZ!Powerline 1000E
•1 LAN cable
FRITZ!Powerline1000ESet
•2 Powerline 1000E devices
•2 LAN cable
LAN port
• For connecting network devices
• For connecting with an Ethernet home network
Status Display
• 3 LEDs show the connection status
1 button
• Establish a secure powerline connection
• Factory Settings
Power plug
• Power supply
• Interface to the powerline network
Security
Operate FRITZ!Powerline 1000E
in a dry place that is free of dust
and protected from direct sun-
light, and provide for sufficient
ventilation.
Connect FRITZ!Powerline 1000E
to easily accessible outlets.
FRITZ!Powerline 1000E is intend-
ed for indoor use only. Never let
liquids get inside the device.
Do not open FRITZ!Powerline
1000E. Opening and/or repairing
the device can present a hazard.
Remove FRITZ!Powerline 1000E
from the mains before cleaning.
Clean the devices using a moist
cloth.
4 5
English
English

Phase (L)
Neutral (N)
Protective (PE)
Extra pair
Standard pair
r
L)
N)
(
PE
)
Ph
N
e
P
rot
e
S
tandard pa
i
r
h
ase (
L
e
utral
(N
e
ctive
(
This Is FRITZ!Powerline 1000E
This quick introduction shows you the possibilities for deploying and operating
FRITZ!Powerline1000E.
With FRITZ!Powerline1000E you can transmit data over the electrical wiring in your
household at gigabit speeds. Over this connection your network devices can conve-
niently exchange even broadband-intensive data, and can access your home network
and share its connection to your Internet router.
To launch operation, insert the FRITZ!Powerline devices in any outlets and connect
them with your FRITZ!Box, your computer and other network devices – that’s all.
With the AVM FRITZ!Powerline software you manage your powerline network and can
view detailed information about connections.
FRITZ!Powerline 1000E Set, the variant with two devices, is preconfigured and
encrypted ex works and can be used immediately.
FRITZ!Powerline 1000E as an individual device can be integrated into existing power-
line networks in just a few steps.
Have fun with your FRITZ!Powerline 1000E!

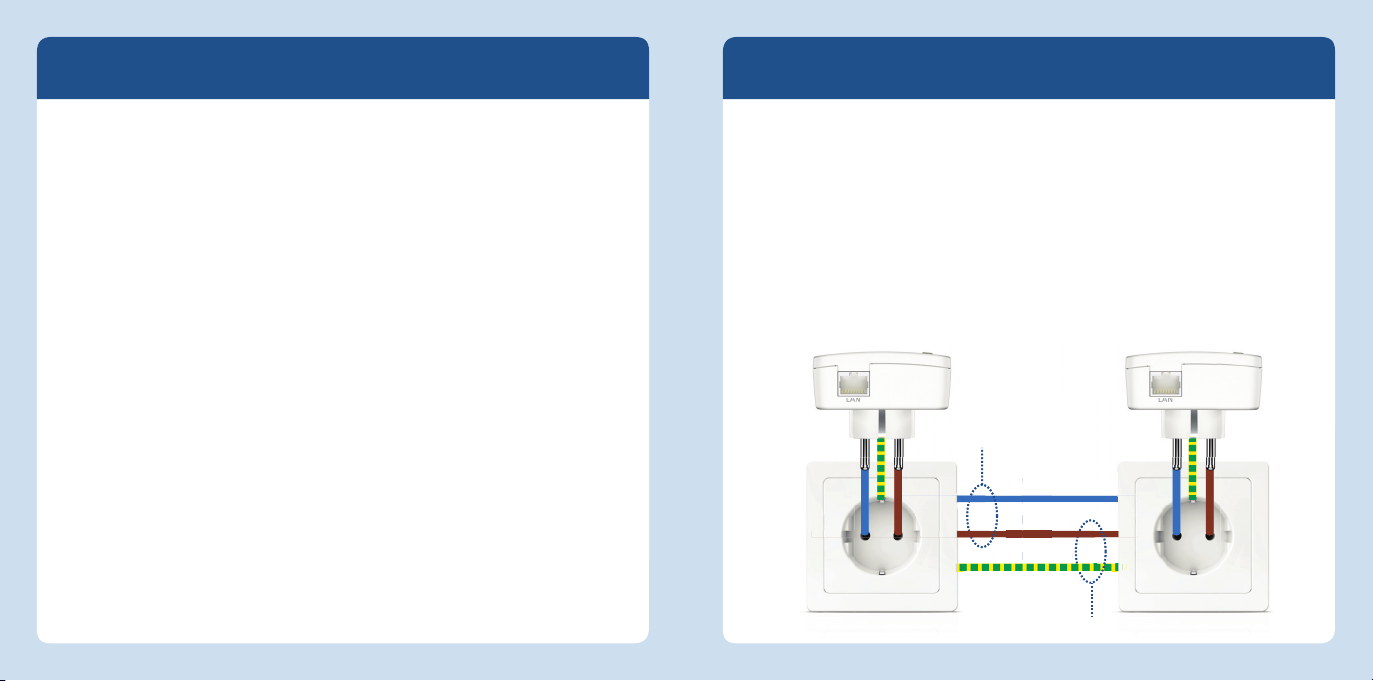

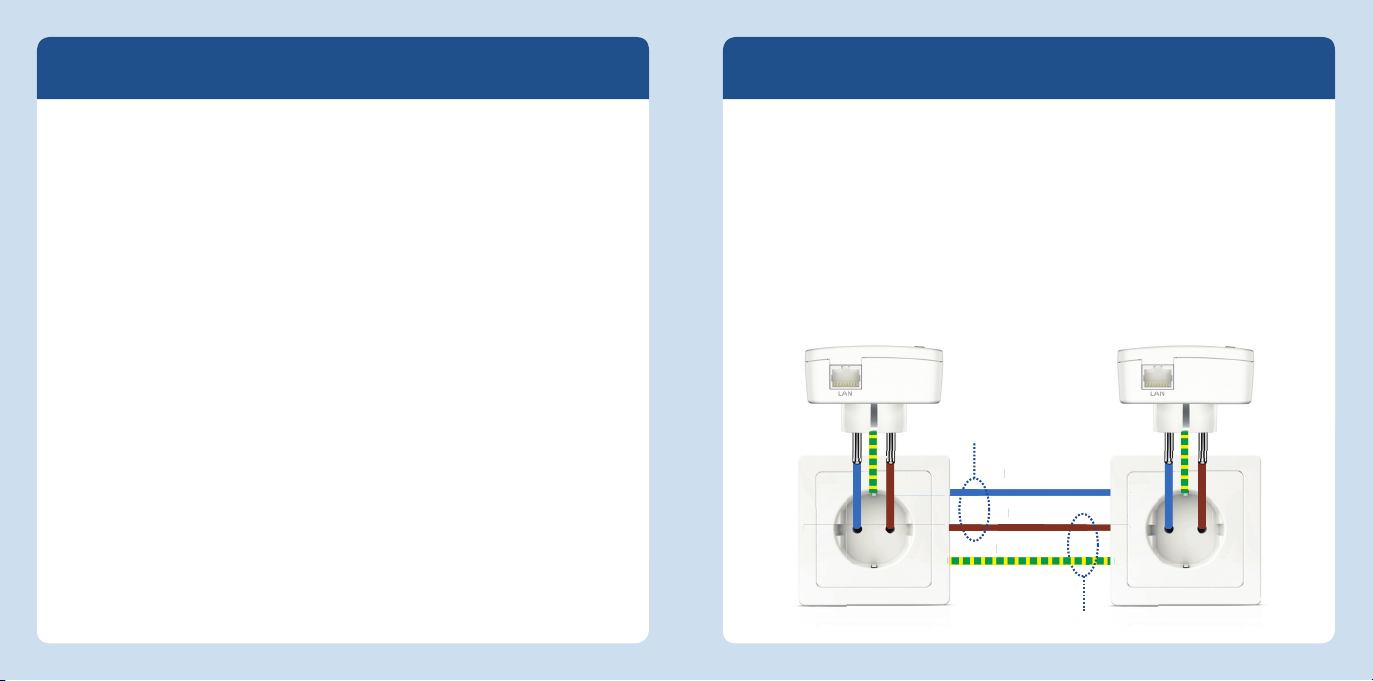

Requirements for Gigabit Data Rates
A modern circuit has 3 wires: the phase (L), the neutral (N) and the protective (PE).
Many older circuits have only two wires, the phase (L) and the neutral (PEN), which
takes on the task of the protective wire. For high data rates with gigabit speeds
FRITZ!Powerline1000E deploys MIMO technology, which requires a circuit with 3 wires
and protective contact sockets. Using MIMO FRITZ!Powerline1000E can compose an
additional wire pair for data transmission on the phase and the protective wires, so
that the transmission potential is 60 - 80% higher than in a conventional powerline
connection. FRITZ!Powerline1000E can also be deployed in circuits with 2 wires, but
its complete potential cannot be exploited in these circuits.
76
English
English

Optimizing the Data Rate
A powerline network is influenced by many factors. With the following steps you can
contribute to an optimal data rate in your powerline network:
Avoid using multi-outlet strips.
Insert powerline devices directly into wall outlets.
If you have to multi-outlet strips, then ...
– use multi-strip outlets without surge protection.
– connect as few devices as possible to the multi-outlet strip.
– insert your powerline device in the first socket, directly at the cable.
If you cannot avoid using multi-outlet strips with surge protection, then the surge
protection should be located behind the powerline device.
The data rate in a powerline network drops during a connection using multiple
phases if there are junction boxes along the path between your powerline devices,
if the connection has to pass through a ground fault circuit interrupter (GFCI),
dimmer or electronic control gear (ECG), or if power drills or vacuum cleaners are
used. Attempt to minimize these influences.
The quality of your powerline network can also be managed and optimized using
the AVM FRITZ!Powerline software (see page 14).
Status Display and Operation
Condition FRITZ!Powerline1000E
Power on has electrical power
flashes intermittent-
ly (every 8s)
is on standby
off has no electrical power
LAN on the LAN port is in use
off no LAN cable is connected or the device on the LAN
cable is switched off
1PXFSMJOFt4FDVSJUZ on is connected with the powerline network and ready for
data exchange
flashes resetting or configuring security settings
off
did not detect any compatible powerline devices or
did not detect any devices that use the same network
key
press briefly integrating safely into an existing powerline network
press long reset
8 9
English
English

Powerline network with FRITZ!Powerline 1000E Set
Power
LAN
PowerlinetSecurity

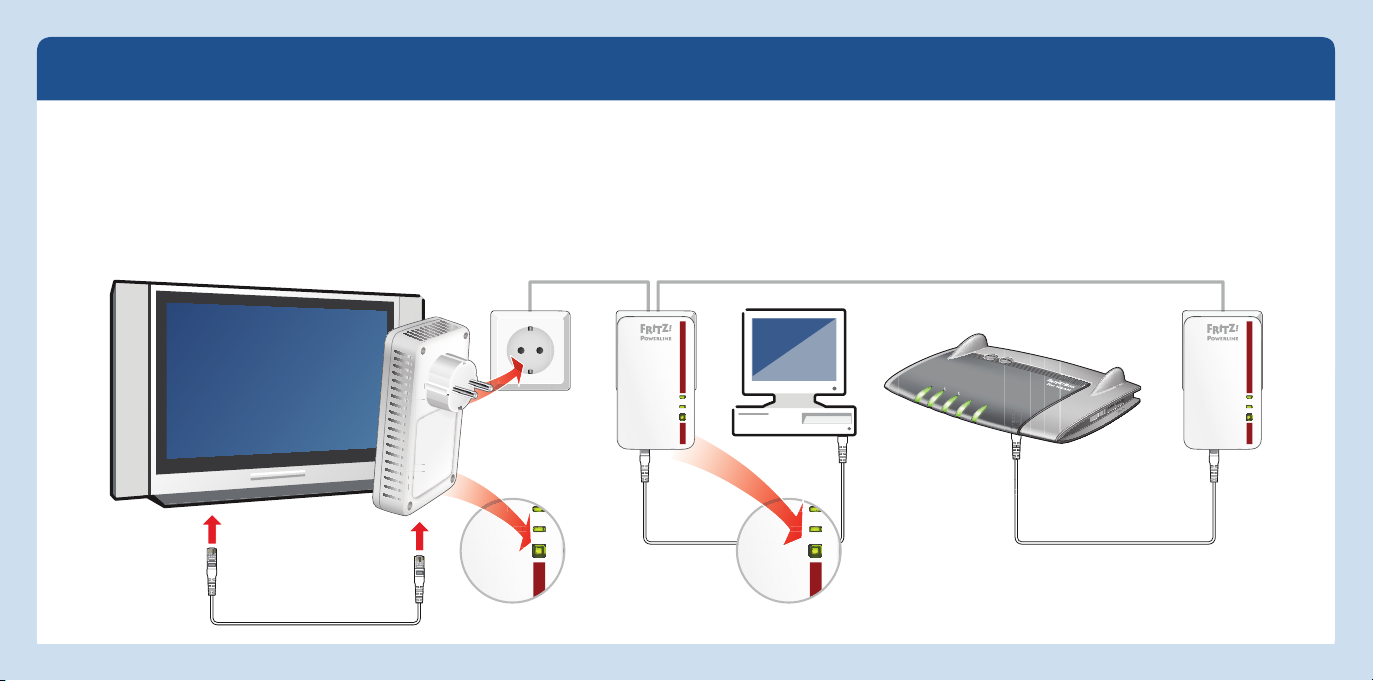

Establishing a Powerline Network with FRITZ!Powerline 1000E Set
1. Plug the FRITZ!Powerline devices into any outlets in
your home. 2. Connect your FRITZ!Box and computers or other net- work devices using the white LAN cables. 3. The powerline network is established, automatically encrypted, and can be used immediately.
10 11
English
English

Integrating additional
powerline devices
Power
LAN
Powerline tSecurity
P
Po
o
L
LA
LA
AN
N
N
ri
t
ty
ri
ty
ri
L
Pow
Power/DSL
Internet
Festnetz
WLAN
Info
Powerline network with FRITZ!Powerline 1000E Set
Power
LAN
Powerline tSecurity
P
Po
Pow
w
er
r
LA
LA
AN
r
N
e
ow
Power
LAN
PowerlinetSecurity
Power
LAN
PowerlinetSecurity

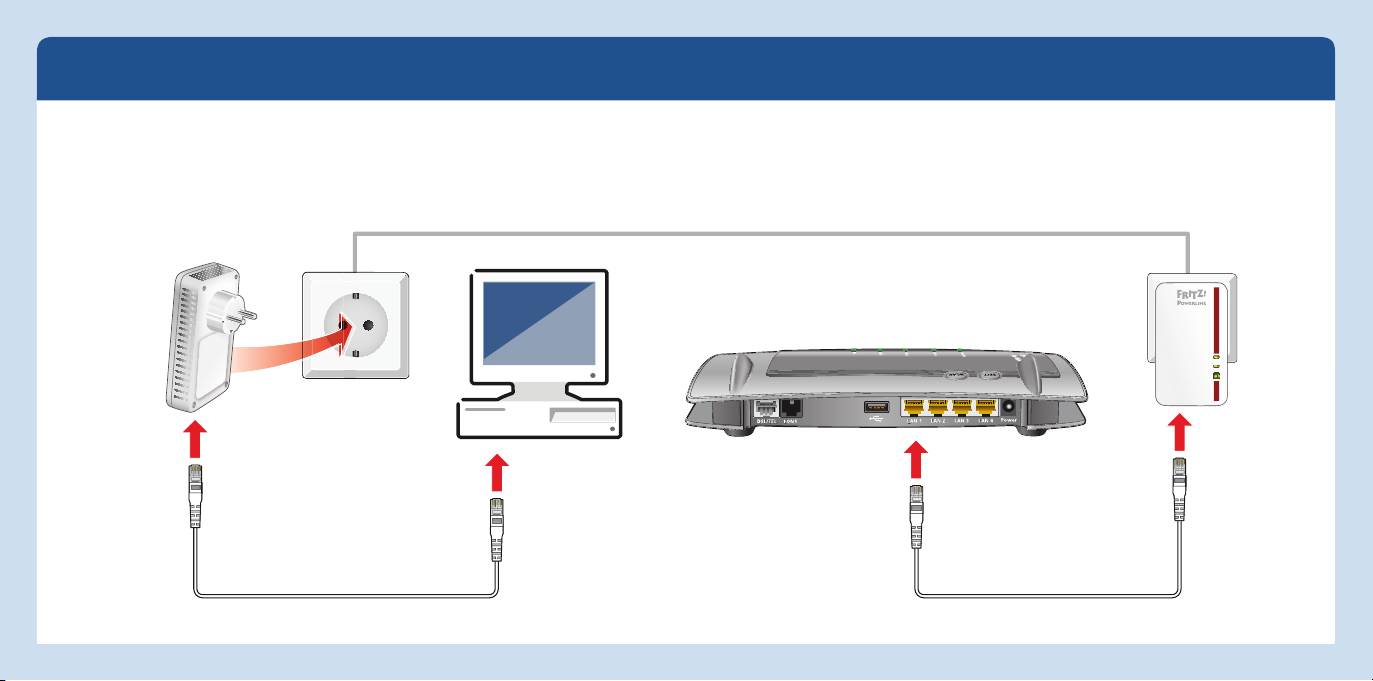

Expanding the Powerline Network of the FRITZ!Powerline 1000E Set
1. Plug the powerline device that is to expand the net-
work into an electrical outlet.
Note that the network can achieve its full potential per-
formance only with additional FRITZ!Powerline1000E
or other gigabit class powerline devices.
2. Press the “Security” button for onesecond to establish
a new connection. 3. Within two minutes, press the Security button on a
powerline device already connected to your existing
powerline network and hold it down for onesecond.
12 13
English
English

AVM FRITZ!Powerline

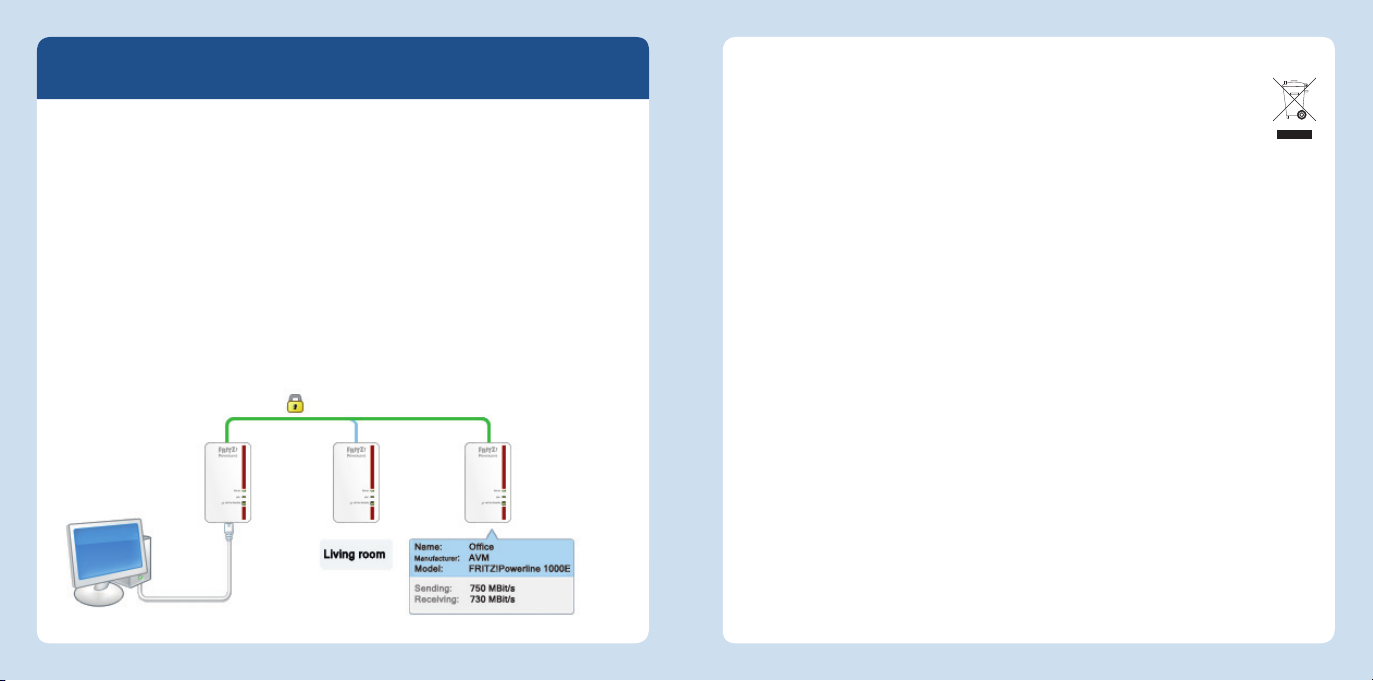

With the AVM FRITZ!Powerline software you manage your powerline network.
In the AVM FRITZ!Powerline user interface
you see all FRITZ!Powerline devices as well as the powerline devices from other
manufacturers that combine to make up your powerline network.
you see whether the powerline network is encrypted securely
you see the connection data of your powerline devices
you can switch the LEDs of your FRITZ!Powerline devices on and off
you can perform a firmware update for your FRITZ!Powerline devices
You can download AVM Powerline free of charge at avm.de/en/powerline and use it in
the operating systems Windows 8.1/8/7 and Vista.
Technical Specifications
•Dimensions: 114mm high x 67wide x
65mm/27 mm deep (with plug/without plug)
•230V, 50Hz A/C
•0°C to +40°C
•Average power consumption: 3 W
•Power consumption on standby: ca. 0.5 watts
•Weight: approx. 130g
•Gigabit powerline with 2 x 2 MIMO technology
•Expands your home network using the wiring
in your house
•Powerline transmission at up to 1000Mbit/s
(gross) in the home network for HD video, mu-
sic, photos, NAS links, surfing, and gaming
•1 x gigabit Ethernet (1000Mbit/s) for connect-
ing computer, smart TV, Blue-ray, sound system
and game consoles
•Powerline connection at the push of a button:
secure encryption with AES 128-bit
•Standardized in accordance with HomePlug
AV2, compatible with IEEE P1901
•Compatible with 200 Mbit/s and 500 Mbit/s
powerline devices
•Update (firmware) with the AVM FRITZ!Power-
line software
Disposal
In accordance with the Electrical and
Electronic Equipment Act, FRITZ!Powerline
1000E and its cable may not be disposed
with household waste. Please bring these
to your local collection points for disposal.
Declaration of CE Conformity
AVM declares herewith that the device is compliant
with the basic requirements and the relevant rules in
directives 2014/30/EU, 2014/35/EU, 2009/125/EC
and 2011/65/EU.
TThe long version of the declaration of CE conformity is
available at http://en.avm.de/ce.
English
English
14 15

Power
LAN
PowerlinetSecurity
Power
LAN
PowerlinetSecurity
Power
LAN
Powerline tSecurity
Power
LAN
Powerline tSecurity
Lieferumfang und Gerätemerkmale
FRITZ!Powerline1000E
•1 FRITZ!Powerline 1000E
•1 LAN-Kabel
FRITZ!Powerline1000ESet
•2 FRITZ!Powerline 1000E
•2 LAN-Kabel Statusanzeige
• 3 Leuchtdioden zeigen den Verbindungsstatus
Stromstecker
• Stromversorgung
• Schnittstelle zum Powerline-Netzwerk
LAN
LA
N
e
t
Security
LAN-Buchse
• Anschluss von Netzwerkgeräten
• Verbindung zu einem Ethernet-Hausnetz
1 Taster
• Powerline-Verbindung sicher herstellen
• Werkseinstellungen
Sicherheit
Betreiben Sie FRITZ!Powerline
1000E an einem trockenen und
staubfreien Ort ohne direkte
Sonneneinstrahlung und sorgen
Sie für ausreichende Belüftung.
Schließen Sie FRITZ!Powerline
1000E an leicht erreichbaren
Steckdosen an.
FRITZ!Powerline1000E ist für
die Verwendung in Gebäuden
vorgesehen. Es dürfen keine
Flüssigkeiten in das Innere des
Geräts eindringen.
Öffnen Sie
FRITZ!Powerline1000E nicht.
Durch Öffnen und/oder unsach-
gemäße Reparaturen können Sie
sich in Gefahr bringen.
Trennen Sie
FRITZ!Powerline1000E vor
der Reinigung vom Stromnetz.
Verwenden Sie für die Reinigung
ein feuchtes Tuch.
16 17
Deutsch
Deutsch

Phase (L)
Neutral (N)
Schutzleiter (PE)
Zusatzpaar
Standardpaar
r
L)
N
)
r
(
PE
)
Ph
N
e
Schu
t
S
tan
d
a
rdp
aa
r
h
ase
(L
e
utral (
N
t
zlei
ter
This Is FRITZ!Powerline 1000E
Dieser Schnelleinstieg zeigt Ihnen die Einsatz- und Bedienmöglichkeiten von
FRITZ!Powerline1000E. Umfassende Informationen finden Sie im PDF-Handbuch auf
unserer Internetseite avm.de/service/handbuecher/fritzpowerline.
Mit FRITZ!Powerline1000E können Sie Daten mit Gigabit-Geschwindigkeit über die
Stromleitung in Ihrem Haushalt übertragen. Ihre Netzwerkgeräte können über diese
Verbindung auch bandbreitenintensive Daten bequem tauschen und erhalten Zugang
zu Ihrem Heimnetz und die Verbindung zum Internetrouter.
Für die Inbetriebnahme stecken Sie die FRITZ!Powerline-Geräte in beliebige
Steckdosen und verbinden sie mit Ihrer FRITZ!Box, Ihrem Computer und weiteren
Netzwerkgeräten – fertig.
Mit dem Programm AVM FRITZ!Powerline können Sie Ihr Powerline-Netzwerk verwalten
und detaillierte Verbindungsinformationen abrufen.
FRITZ!Powerline1000E Set: die Variante mit zwei Geräten ist ab Werk voreingestellt
und verschlüsselt und kann sofort verwendet werden.
FRITZ!Powerline1000E: kann als Einzelgerät mit wenigen Handgriffen in vorhandene
Powerline-Netzwerke eingebunden werden.
Viel Spaß mit FRTIZ!Powerline1000E!
Voraussetzung für Gigabit-Datenraten
Ein moderner Stromkreis hat 3 Adern: die Phase (L), den Neutral- (N) und den Schutz-
leiter (PE). Ältere Stromkreise haben häufig nur 2 Adern, die Phase (L) und den Neu-
tralleiter (PEN), der in diesen Systemen die Aufgabe des Schutzleiters mit übernimmt.
Für hohe Datenraten mit Gigabit-Geschwindigkeit setzt FRITZ!Powerline1000E die
MIMO-Technik ein, die einen Stromkreis mit 3 Adern und Schutzkontakt-Steckdosen
benötigt. Mit MIMO kann FRITZ!Powerline1000E auf der Phase und dem Schutzleiter
ein zusätzliches Aderpaar für die Datenübertragung bilden und das Leistungspoten-
tial gegenüber einer herkömmlichen Powerline-Verbindung um 60 - 80% steigern.
FRITZ!Powerline1000E ist auch in Stromkreisen mit 2 Adern einsatzfähig, sein volles
Leistungspotenzial kann in diesen Stromkreisen jedoch nicht ausgeschöpft werden.
1918
Deutsch
Deutsch

Die Datenrate optimieren
Ein Powerline-Netzwerk wird durch viele Faktoren beeinflusst. Mit folgenden Schritten
können Sie zu einer guten Datenrate in Ihrem Powerline-Netzwerk beitragen:
Vermeiden Sie den Einsatz von Mehrfachsteckdosen.
Stecken Sie Powerline-Geräte direkt in Wandsteckdosen.
Lässt sich der Einsatz von Mehrfachstedosen nicht vermeiden, dann ...
– setzen Sie Mehrfachsteckdosen ohne Überspannungsschutz ein.
– sollten Sie möglichst wenige Geräte an der Mehrfachsteckdose anschließen.
– stecken Sie Ihr Powerline-Gerät am vorderen Steckplatz direkt am Kabel ein.
Lässt sich der Einsatz von Mehrfachsteckdosen ohne Überspannungsschutz nicht
vermeiden, dann sollte sich der Überspannungsschutz hinter dem Powerline-
Gerät befinden.
Die Datenrate in einem Powerline-Netzwerk sinkt bei einer Verbindung über meh-
rere Phasen, wenn Verteilerdosen auf dem Weg zwischen Ihren Powerline-Geräten
liegen, die Verbindung einen FI-Schutzschalter, Dimmer oder Vorschaltgeräte
passieren muss oder wenn Bohrmaschinen oder Staubsauger eingesetzt werden.
Versuchen Sie diese Einflüsse zu minimieren.
Verwalten und optimieren Sie die Qualität Ihres Powerline-Netzwerks auch mit
dem Programm AVM FRITZ!Powerline (siehe Seite 26).
Zustandsanzeige und Bedienung
Zustand FRITZ!Powerline1000E
Power leuchtet wird mit Strom versorgt
blinkt im Intervall
(8s)
ist im Stand-by
aus wird nicht mit Strom versorgt
LAN leuchtet der LAN-Anschluss ist belegt
aus es ist kein LAN-Kabel angeschlossen oder das Gerät
am LAN-Kabel ist ausgeschaltet
1PXFSMJOFt4FDVSJUZ leuchtet ist mit dem Powerline-Netzwerkverbunden und für
den Datenaustausch bereit
blinkt startet neu oder ändert Sicherheitseinstellungen
aus
hat keine kompatiblen Powerline-Geräte erkannt oder
keine Geräte erkannt, die denselben Netzwerkschlüs-
sel verwenden
kurz drücken sicher in ein Powerline-Netzwerk einbinden
lang drücken zurücksetzen
20 21
Deutsch
Deutsch

Powerline-Netzwerk mit FRITZ!Powerline 1000E Set
Power
LAN
PowerlinetSecurity
Powerline-Netzwerk mit FRITZ!Powerline1000E Set herstellen
1. Stecken Sie die FRITZ!Powerline-Geräte in beliebige
Steckdosen Ihres Haushalts. 2. Schließen Sie Ihre FRITZ!Box sowie Computer oder andere Netzwerkgeräte mit den weißen LAN-Kabeln an. 3. Das Powerline-Netzwerk wird hergestellt, ist automa- tisch verschlüsselt und kann sofort verwendet werden.
22 23
Deutsch
Deutsch

weiteres Powerline-
Gerät einbinden
Power
LAN
Powerline tSecurity
P
Po
o
L
LA
LA
AN
N
ri
t
ty
rity
ri
L
Pow
Power/DSL
Internet
Festnetz
WLAN
Info
Powerline-Netzwerk mit FRITZ!Powerline 1000E Set
Power
LAN
Powerline tSecurity
P
Po
Pow
w
er
r
LA
LA
AN
r
N
e
ow
Power
LAN
PowerlinetSecurity
Power
LAN
PowerlinetSecurity
Das Powerline-Netzwerk von FRITZ!Powerline1000E Set erweitern
1. Stecken Sie das Powerline-Gerät, das Ihr Netzwerk
erweitern soll, in eine Steckdose.
Beachten Sie, dass das volle Leistungspotenzial nur
mit weiteren FRITZ!Powerline1000E- oder anderen
Powerline-Geräten der Gigabit-Klasse erreicht wird.
2. Drücken Sie für eine Sekunde auf den Security-Taster,
um eine neue Verbindung einzuleiten.
3. Drücken Sie innerhalb von 2Minuten für eine Sekunde
auf den Security-Taster eines Powerline-Geräts in
Ihrem bestehenden Powerline-Netzwerk.
24 25
Deutsch
Deutsch

AVM FRITZ!Powerline
Mit dem Program AVM FRITZ!Powerline können Sie Ihr Powerline-Netzwerk verwalten.
In der Benutzeroberfläche von AVM FRITZ!Powerline
sehen Sie alle FRITZ!Powerline-Geräte sowie die Powerline-Geräte anderer Herstel-
ler, die zusammen Ihr Powerline-Netzwerk bilden
sehen Sie, ob das Powerline-Netzwerk sicher verschlüsselt ist
sehen Sie die Verbindungsdaten der Powerline-Geräte
können Sie die Leuchtdioden Ihrer FRITZ!Powerline-Geräte ein- und ausschalten
können Sie ein Firmware-Update für Ihre FRITZ!Powerline-Geräte durchführen
Sie können AVM FRITZ!Powerline kostenfrei unter avm.de/powerline herunterladen
und in den Betriebssystemen Windows8.1/8/7 und Vista verwenden.
Technische Daten
•Höhe 114mm x Breite 67mm x Tiefe
65mm/27mm (mit Stecker/ohne Stecker)
•230V, 50Hz A/C
•0°C bis +40°C
•Durchschnittliche Leistungsaufnahme: ca.
3Watt
•Leistungsaufnahme im Stand-by: ca. 0,5Watt
•Gewicht: ca. 130g
•Gigabit-Powerline mit 2 x 2 MIMO-Technik
•erweitert Ihr Heimnetz über die Stromleitung in
Ihrem Haushalt
•Powerline-Übertragung bis zu 1000MBit/s
(brutto) im Heimnetz für HD-Video, Musik,
Fotos, NAS-Anbindung, Surfen und Gaming
•1 x Gigabit Ethernet (1000MBit/s) für den
Anschluss von Computer, Smart-TV,
Blu-ray, HiFi und Spielekonsole
•Powerline-Verbindung per Tastendruck: sicher
verschlüsselt mit AES-128-Bit
•Standardisiert nach HomePlug AV2, kompati-
bel mit IEEEP1901
•Kompatibel mit Powerline-Geräten der 200-
und 500-MBit/s-Klasse
•Update (Firmware) mit dem Programm AVM
FRITZ!Powerline
Entsorgung
FRITZ!Powerline1000E und Kabel dürfen
gemäß europäischen Vorgaben und
deutschem Elektro- und Elektronikgesetz
(ElektroG) nicht über den Hausmüll
entsorgt werden. Bitte bringen Sie sie
nach der Verwendung zu den Sammelstellen der
Kommune.
CE-Konformitätserklärung
Hiermit erklärt AVM, dass sich das Gerät in Überein-
stimmung mit den grundlegenden Anforderungen und
den anderen relevanten Vorschriften der Richtlinien
2014/30/EU, 2014/35/EU, 2009/125/EG sowie
2011/65/EU befindet.
Die Langfassung derCE-Konformitätserklärung finden
Sie in englischer Sprache unter http://en.avm.de/ce.
Deutsch
Deutsch
26 27

Power
LAN
PowerlinetSecurity
Power
LAN
PowerlinetSecurity
LAN
LA
N
e
t
Securi
ty
Boca de conexión LAN
• Conexión de dispositivos de red
• Conexión a la red doméstica Ethernet
1 botón
• Establecer conexión segura a través de
Powerline
Seguridad
Utilice FRITZ!Powerline 1000E
en un lugar seco y libre de polvo,
donde no reciba la luz directa
del sol y asegúrese de que
tengan ventilación suficiente.
Conecte FRITZ!Powerline 1000E
ha una toma de corriente
cercana.
FRITZ!Powerline 1000E han sido
diseñado para la utilización en
el interior de edificios. No per-
mita que entre ningún tipo de
líquido al interior del dispositivo.
¡No abra el armazón del
FRITZ!Powerline 1000E!. El
abrirlo y/o la manipulación
por parte de personal no
especializado puede poner en
peligro a los usuarios.
Si desea limpiar el
FRITZ!Powerline 1000E,
desconéctelo primero de
la corriente eléctrica. Para
la limpieza utilice un paño
húmedo.
Power
LAN
PowerlinetSecurity
Power
LAN
Powerline tSecurity
Embalaje y características del dispositivo
FRITZ!Powerline1000E
•1 FRITZ!Powerline 1000E
•1 cable LAN
FRITZ!Powerline1000ESet
•2 FRITZ!Powerline 1000E
•2 cables LAN Visualización del estado
• 3 Indicadores luminosos muestran el estado
de la conexión
Conector de alimentación
• Conexión eléctrica
• Conexión a la red Powerline
28 29
Español
Español

Par estándar
Cable neutro (N)
Polo a tierra (PE)
Par adicional
Cable unifase(L)
Este es el FRITZ!Powerline 1000E
En esta guía rápida se indica cómo usar y manejar FRITZ!Powerline 1000E.
Con FRITZ!Powerline1000E se podrán transmitir datos con velocidad Gigabit a través
de la red eléctrica de su hogar. Sus dispositivos de red podrán intercambiar datos
que necesiten un amplio ancho de banda a través de esta conexión y además tendrán
acceso a la red doméstica y a la conexión al router de Internet.
Para empezar a trabajar conecte los dispositivos FRITZ!Powerline a una toma de co-
rriente y luego conecte FRITZ!Box, el ordenador y/u otros dispositivos de red y ¡listo!
A través del programa FRITZ!Powerline de AVM tendrá una vista general de la red
Powerline y podrá visualizar información detallada acerca de la conexión.
En el kit FRITZ!Powerline 1000E Set, la variante con dos dispositivos, se ha configura-
do desde fábrica el cifrado y podrá ser utilizado inmediatamente.
Cada adaptador FRITZ!Powerline 1000E adicional podrá ser conectado en pocos pasos
a la red Powerline ya existente.
¡Esperamos que aproveche al máximo FRTIZ!Powerline 1000E!
Requisitos para velocidades Gigabit
Un circuito moderno tiene tres cables: el cable unifase (L), el neutro (N) y el polo a
tierra (PE). Circuitos más antiguos tienen a menudo sólo dos cables, el de fase (L)
y el neutro (PEN), que en este sistema asume la tarea del polo a tierra. Para poder
trasmitir de datos a velocidad Gigabit FRITZ!Powerline 1000E utiliza la tecnología
MIMO, que requiere del circuito de 3 cables y de tomas de contacto o polo a tierra.
Con MIMO FRITZPowerline 1000E puede convertir el cable de fase y el polo a tierra en
un par extra de cables para la transmisión de datos y aumentar así el potencial de
rendimiento, en comparación con una conexión eléctrica convencional de 60 a 80%.
FRITZ!Powerline1000E también se puede utilizar en un circuito con dos cables, sin
embargo, en estos circuitos no se podrá aprovechar todo su potencial de rendimiento.
3130
Español
Español

Mejorar la velocidad de transmisión
Una red Powerline puede ser alterada por muchos factores. Con los siguientes pasos
podrá mejorar la velocidad de transmisión de datos en su red Powerline.
Evite el uso de regletas de enchufes.
Conecte los dispositivos Powerline directamente a las tomas de corriente.
Si no puede evitar el usar regletas de enchufes, entonces ...
– utilice regletas que no tengan protección contra sobretensión
– conecte pocos dispositivos a la regleta
– conecte el dispositivo Powerline en la primera toma de la regleta, es decir, la
más cercana al cable.
Si no se puede evitar el uso de regletas de enchufes sin protección contra sobre-
tensiones, entonces esta protección debe estar ubicada detrás del dispositivo
Powerline.
La velocidad de datos en una red Powerline baja cuando se conecta a través
de varias fases, si hay las cajas de conexiones en el camino entre sus disposi-
tivos Powerline, si la conexión debe pasar por un interruptor de protección, un
reductor de luz o un estabilizador o cuando se utilizan máquinas de perforación o
aspiradoras. Trate de minimizar este tipo de situaciones que pueden tener efectos
negativos en la transmisión.
Con ayuda del programa AVM FRITZ!Powerline podrá manejar y mejorar la calidad
de su red Powerline (ver página 38).
Indicación del estado y el funcionamiento
Estado FRITZ!Powerline1000E
Power brilla se está conectado a la alimentación de corriente
parpadea en interva-
los (8 seg.)
está en modo de hibernación
fuera de servicio no está conectado a la alimentación de corriente
LAN brilla el puerto LAN está ocupado
fuera de servicio no se ha conectado un cable LAN o el dispositivo
conectado vía LAN está apagado
1PXFSMJOFt4FDVSJUZ brilla se ha conectado a la red Powerline y está listo para el
intercambio de datos
parpadea se está reiniciando o ajustando la configuración de
seguridad
fuera de servicio no ha encontrado o reconocido un dispositivos Power-
line compatibles, que utilice la misma clave de red
presionar breve-
mente
se conectará a una red Powerline de manera segura
presionar larga-
mente
se restaurará
32 33
Español
Español

Red Powerline con FRITZ!Powerline 1000E Set
Power
LAN
PowerlinetSecurity
Establecer una red Powerline con el FRITZ!Powerline 1000E
1. Conecte los dispositivos FRITZ!Powerline a una toma
de corriente. 2. Conecte su FRITZ!Box, un ordenador u otros dispositi- vos de red con ayuda del cable LAN blanco. 3. Se establecerá la red Powerline, que ya está protegida de fábrica y que podrá ser utilizada inmediatamente.
34 35
Español
Español

Conexión de otros
dispositivos powerline
Power
LAN
Powerline tSecurity
P
Po
o
L
LA
LA
AN
N
ri
t
ty
rity
ri
L
Pow
Power/DSL
Internet
Festnetz
WLAN
Info
Red Powerline network con el kit FRITZ!Powerline 1000E Set
Power
LAN
Powerline tSecurity
P
Po
Pow
w
er
r
LA
LA
AN
r
N
e
ow
Power
LAN
PowerlinetSecurity
Power
LAN
PowerlinetSecurity
Ampliar la red Powerline del FRITZ!Powerline 1000E Set
1. Conecte el dispositivo Powerline, a través del que
desea ampliar la red, a una toma de corriente.
Tenga en cuenta que sólo se podrá alcanzar todo el
potencial con otro FRITZ!Powerline 1000E o son otros
dispositivos Powerline de clase Gigabit.
2. Para establecer una nueva conexión presione durante
un segundo el botón “Security”. 3. Presione dentro de los siguientes 2 minutos por un segundo el botón “Security” de un dispositivo
FRITZ!Powerline que se encuentre ya en la red Power-
line.
36 37
Español
Español

AVM FRITZ!Powerline

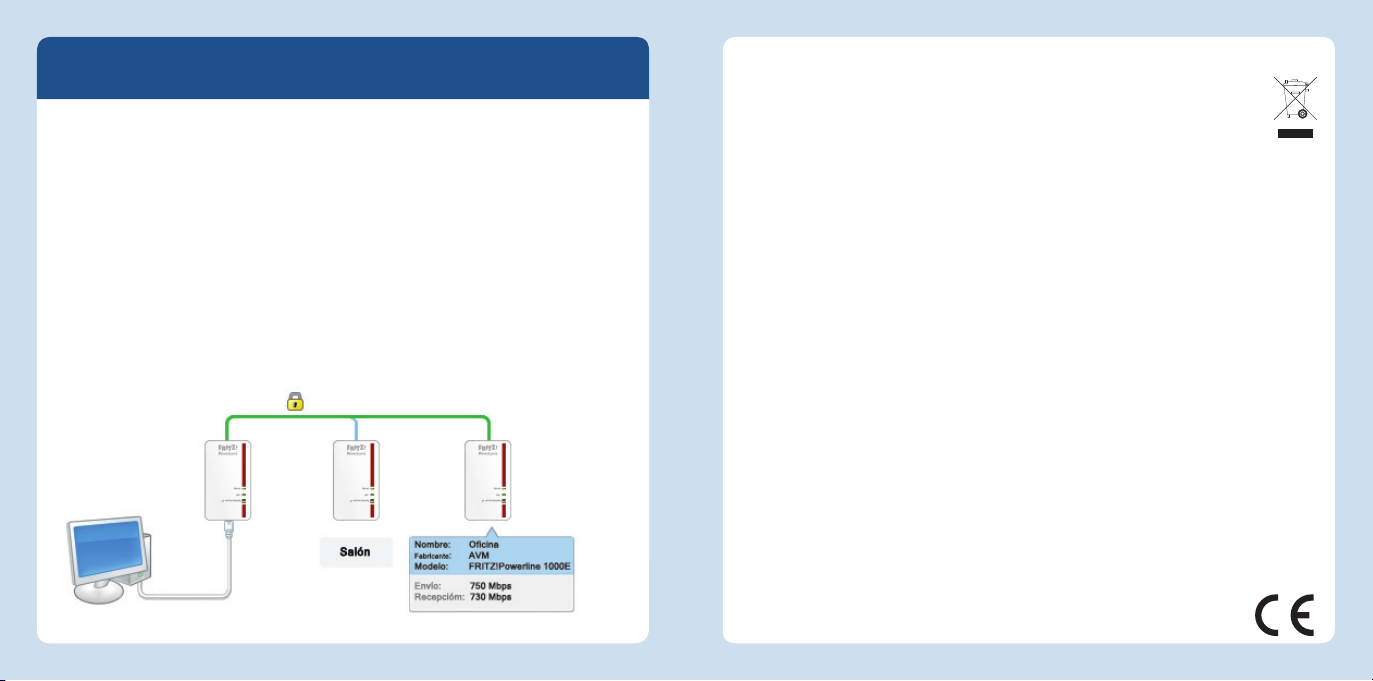

Podrá manejar la red Powerline con ayuda del programa FRITZ!Powerline de AVM.
En la interfaz de usuario del FRITZ!Powerline de AVM
podrá ver todos los dispositivos FRITZ!Powerline así como los dispositivos de otros
fabricantes que haya conectado a su red Powerline
podrá ver si la red Powerline está protegida o no.
también podrá ver los datos de conexión del dispositivo Powerline
podrá encender o apagar los indicadores luminosos de sus dispositivos
FRITZ!Powerline
actualizar el firmware de su dispositivo Powerline
En la página en.avm.de/service/downloads podrá descargar gratuitamente el progra-
ma FRITZ!Powerline de AVM y utilizarlo en los sistemas operativos Windows8.1/8/7 y
Vista.
Datos técnicos
•Altura 114mm x Ancho 67mm x Profundidad
65mm/27mm (con/sin enchufe)
•230V, 50Hz AC
•0°C bis +40°C
•Capacidad promedio: 3 vatios.
•Consumo de energía en hibernación aprox.
0,5 vatios
•Peso: aprox. 130gramos
•Gigabit Powerline con la técnica MIMO 2 x 2
MIMO
•amplia la red doméstica a través de la cone-
xión eléctrica del hogar
•Transmisión de Powerline con hasta 1000
Mbps (vel. bruta) en la red doméstica para
vídeo en HD, música, fotos, conectividad NAS,
navegación, juegos
•1 x Gigabit Ethernet (1000Mbps) para conectar
televisores Smart TV, Blu-ray, HiFi y consolas
•Conexión Powerline con sólo presionar un
botón: cifrado seguro con AES 128 Bit
•Estandarizado según HomePlugAV2, compati-
ble con IEEE P1901
•Compatible con dispositivos Powerline de la
clase de 200 y 500 Mbps
•Programa de control actualizable AVM
FRITZ!Powerline
Reciclaje
El adaptador FRITZ!Powerline 1000E y sus
cables se deben reciclar de acuerdo con
las normas europeas de reciclaje y no con
los residuos urbanos normales. Lleve por
favor estas piezas a los centros de reciclaje
de su comuna.
Declaración de Conformidad CE
Por la presente declara AVM, que el dispositivo cum-
ple con los requisitos esenciales y las disposiciones
pertinentes de las Directivas 2014/30/UE,
2014/35/UE, 2009/125/CE y 2011/65/UE.
Podrá descargar la declaración CE completa (en
idioma inglés) en la página http://en.avm.de/ce.
Español
Español
38 39
