FRO­NIUS MTG 2500 S User manual

Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
/ Perfect Charging / Perfect Welding / Solar Energy
MTG 2500 S
MTG 2100 S
DE
Bedienungsanleitung
MIG/MAG Hand-Schweißbrenner
EN
Operating instructions
MIG/MAG manual welding torch
ES
Manual de instrucciones
Antorcha manual MIG/MAG
FR
Instructions de service
Torche de soudage MIG/MAG manu-
elle
IT
Istruzioni per l'uso
Torcia per saldatura manuale
MIG/MAG
PT-BR
Manual de instruções
Tocha de solda manual para sold-
agem MIG/MAG
42,0410,2128 008-25082021

Inhaltsverzeichnis
Sicherheit 4
Sicherheit 4
Allgemeines 6
Allgemein 6
Bestimmungsgemäße Verwendung 6
Funktionen der Brennertaste 7
Funktion der einstufigen Brennertaste 7
Installation und Inbetriebnahme 8
Verschleißteile am Brennerkörper montieren 8
Draht-Führungsseele im Schweißbrenner-Schlauchpaket montieren 9
Schweißbrenner an Drahtvorschub anschließen 11
Schweißbrenner an Stromquelle und Kühlgerät anschließen 12
Hinweis zur Draht-Führungsseele bei gasgekühlten Schweißbrennern 12
Pflege, Wartung und Entsorgung 14
Allgemeines 14
Erkennen von defekten Verschleißteilen 14
Wartung bei jeder Inbetriebnahme 14
Wartung bei jedem Austausch der Draht- /Korbspule 15
Fehlerdiagnose, Fehlerbehebung 17
Fehlerdiagnose, Fehlerbehebung 17
Technische Daten 22
Allgemeines 22
Schweißbrenner MTG 2500 S 22
Schweißbrenner MTG 2100 S 22
3
DE

Sicherheit
Sicherheit WARNUNG!
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von
geschultem Fachpersonal ausgeführt werden.
▶Dieses Dokument lesen und verstehen.
▶Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicher-
heitsvorschriften lesen und verstehen.
WARNUNG!
Gefahr durch elektrischen Strom und Verletzungsgefahr durch austretende Draht-
elektrode.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Netzschalter der Stromquelle in Stellung - O - schalten.
▶Stromquelle vom Netz trennen.
▶Sicherstellen, dass die Stromquelle bis zum Abschluss aller Arbeiten vom Netz
getrennt bleibt.
WARNUNG!
Gefahr durch elektrischen Strom.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Sämtliche Kabel, Leitungen und Schlauchpakete müssen immer fest angeschlos-
sen, unbeschädigt, korrekt isoliert und ausreichend dimensioniert sein.
VORSICHT!
Verbrennungsgefahr durch heiße Schweißbrenner-Komponenten und heißes
Kühlmittel.
Schwere Verbrühungen können die Folge sein.
▶Vor Beginn aller in dieser Bedienungsanleitung beschriebenen Arbeiten sämtliche
Schweißbrenner-Komponenten und das Kühlmittel auf Zimmertemperatur (+25 °C,
+77 °F) abkühlen lassen.
VORSICHT!
Beschädigungsgefahr durch Betrieb ohne Kühlmittel.
Schwerwiegende Sachschäden können die Folge sein.
▶Wassergekühlte Schweißbrenner nie ohne Kühlmittel in Betrieb nehmen.
▶Für hieraus entstandene Schäden haftet der Hersteller nicht, sämtliche Gewährleis-
tungsansprüche erlöschen.
4

VORSICHT!
Gefahr durch Kühlmittelaustritt.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Die Kühlmittel-Schläuche der wassergekühlten Schweißbrenner immer mit dem dar-
auf montierten Kunststoff-Verschluss verschließen, wenn diese vom Kühlgerät oder
vom Drahtvorschub getrennt werden.
5
DE

Allgemeines
Allgemein Die MIG/MAG-Schweißbrenner sind besonders robust und verlässlich. Die ergonomisch
geformte Griffschale, ein Kugelgelenk und eine optimale Gewichtsverteilung ermöglichen
ein ermüdungsfreies Arbeiten. Die Schweißbrenner stehen in unterschiedlichen Leis-
tungsklassen und Größen in gas- und wassergekühlter Ausführung zur Verfügung.
Dadurch wird eine gute Zugänglichkeit zu den Schweißnähten erreicht. Die
Schweißbrenner lassen sich an die unterschiedlichsten Aufgabenstellungen anpassen
und bewähren sich bestens in der manuellen Serien- und Einzelfertigung, sowie im
Werkstättenbereich.
Bestimmungs-
gemäße Verwen-
dung
Der MIG/MAG Hand-Schweißbrenner ist ausschließlich zum MIG/MAG-Schweißen bei
manuellen Anwendungen bestimmt.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Für hieraus entstehende Schäden haftet der Hersteller nicht.
Zur bestimmungsgemäßen Verwendung gehört auch
- das Beachten aller Hinweise aus der Bedienungsanleitung
- die Einhaltung der Inspektions- und Wartungsarbeiten
6

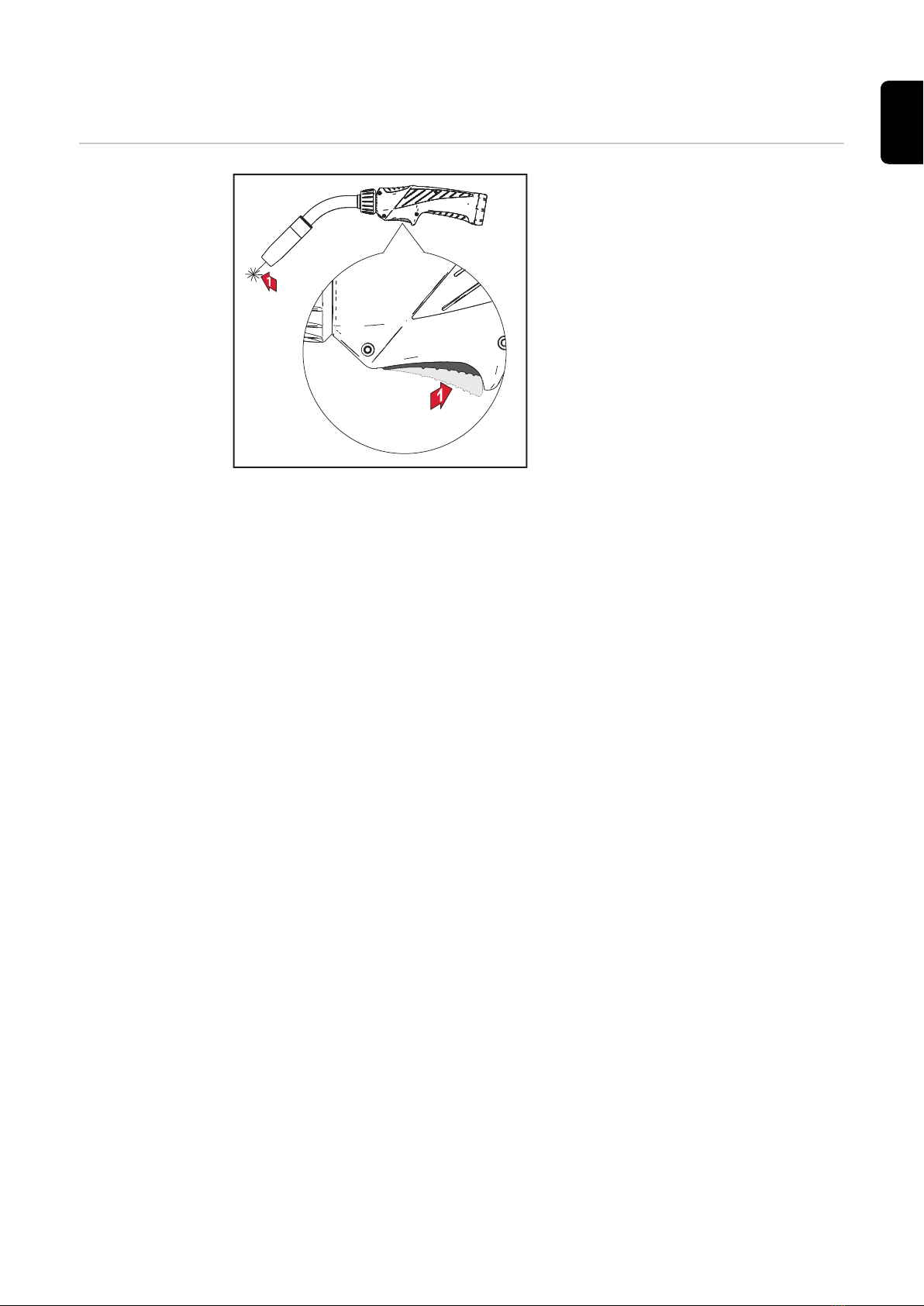

Funktionen der Brennertaste
Funktion der ein-
stufigen Brenner-
taste
Funktion der Brennertaste in Schaltposi-
tion (Brennertaste ganz durchgedrückt):
- Schweißstart.
7
DE

Installation und Inbetriebnahme
Verschleißteile
am Bren-
nerkörper mon-
tieren
1 2
3** Gasdüse bis auf Anschlag festzie-
hen
8

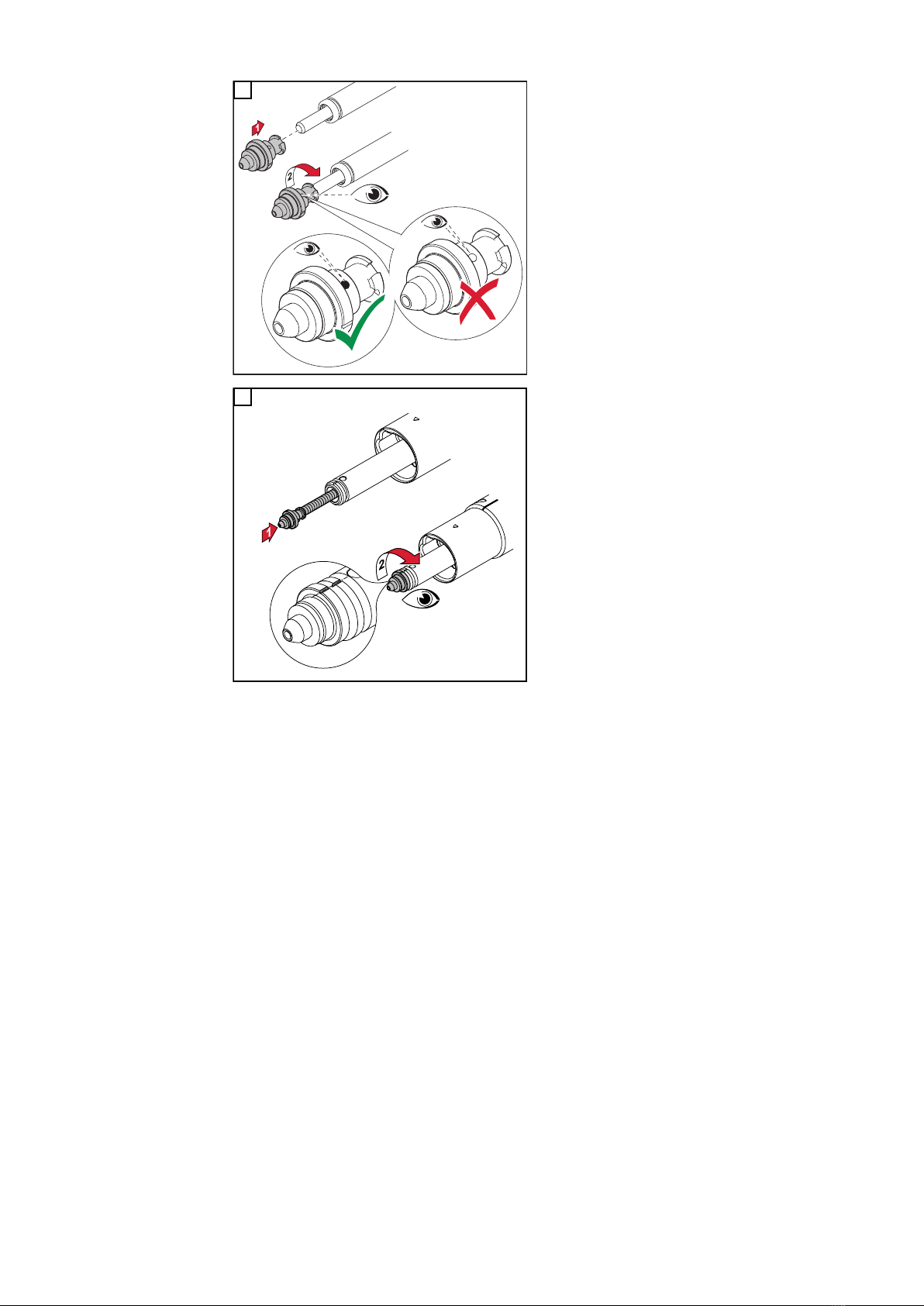

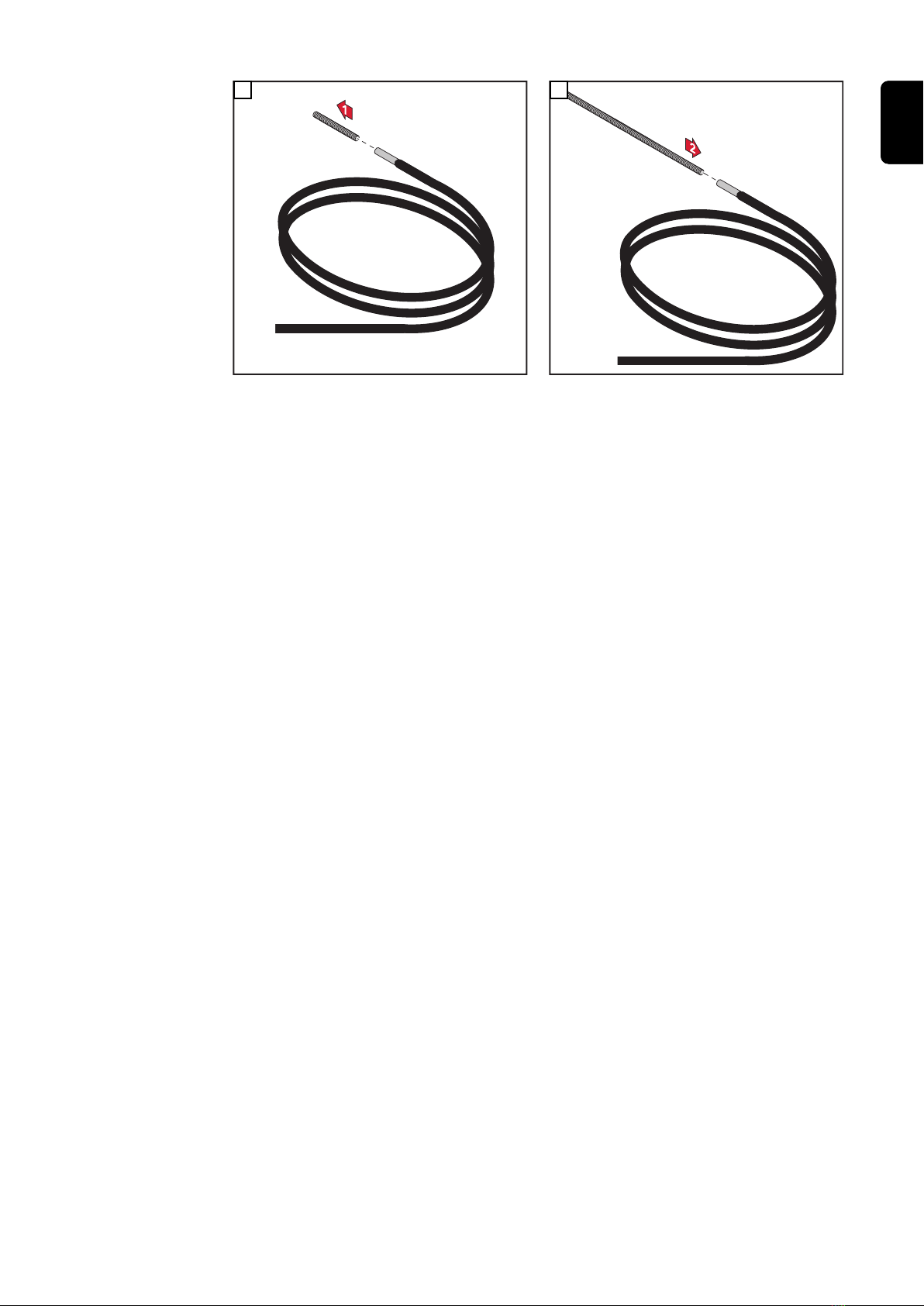

Draht-Führungs-
seele im
Schweißbrenner-
Schlauchpaket
montieren
HINWEIS!
Damit die Draht-Führungsseele richtig montiert werden kann, das Schlauchpaket
bei der Montage der Draht-Führungsseele gerade auslegen.
1
1 2
3
*
**
4
5* Stahl Draht-Führungsseele
** Kunststoff Draht-Führungsseele
9
DE

***
6*** den Spann-Nippel bis auf
Anschlag auf die Draht-Führungs-
seele aufschrauben. Die Draht-
Führungsseele muss durch die
Bohrung im Verschluss zu sehen
sein.
7
10

Schweißbrenner
an Drahtvor-
schub
anschließen
*
4
4
3
5
1
* nur wenn die optional erhältlichen Kühlmittel-Anschlüsse im Drahtvorschub ein-
gebaut sind und bei wassergekühltem Schweißbrenner.
Die Kühlmittel-Schläuche immer entsprechend ihrer farblichen Markierung
anschließen.
11
DE

Schweißbrenner
an Stromquelle
und Kühlgerät
anschließen
33
1 2
* nur wenn die optional erhältlichen Kühlmittel-Anschlüsse im Kühlgerät eingebaut
sind und bei wassergekühltem Schweißbrenner.
Die Kühlmittel-Schläuche immer entsprechend ihrer farblichen Markierung
anschließen.
3
Hinweis zur
Draht-Führungs-
seele bei gas-
gekühlten
Schweißbrennern
HINWEIS!
Risiko durch falschen Drahtführungseinsatz.
Schlechte Schweißeigenschaften können die Folge sein.
▶Wird bei gasgekühlten Schweißbrennern anstatt einer Draht-Führungsseele aus
Stahl eine Draht-Führungsseele aus Kunststoff mit einem Draht-Führungseinsatz
aus Bronze verwendet, reduzieren sich die in den technischen Daten angegebenen
Leistungsdaten um 30 %.
▶Um gasgekühlte Schweißbrenner mit der maximalen Leistung betreiben zu können,
den Draht-Führungseinsatz 40 mm (1.575 in.) durch den Draht-Führungseinsatz 300
mm (11.81 in.) ersetzen.
12

1 2
13
DE

Pflege, Wartung und Entsorgung
Allgemeines Regelmäßige und vorbeugende Wartung des Schweißbrenners sind wesentliche Fakto-
ren für einen störungsfreien Betrieb. Der Schweißbrenner ist hohen Temperaturen und
starker Verunreinigung ausgesetzt. Daher benötigt der Schweißbrenner eine häufigere
Wartung als andere Komponenten des Schweißsystems.

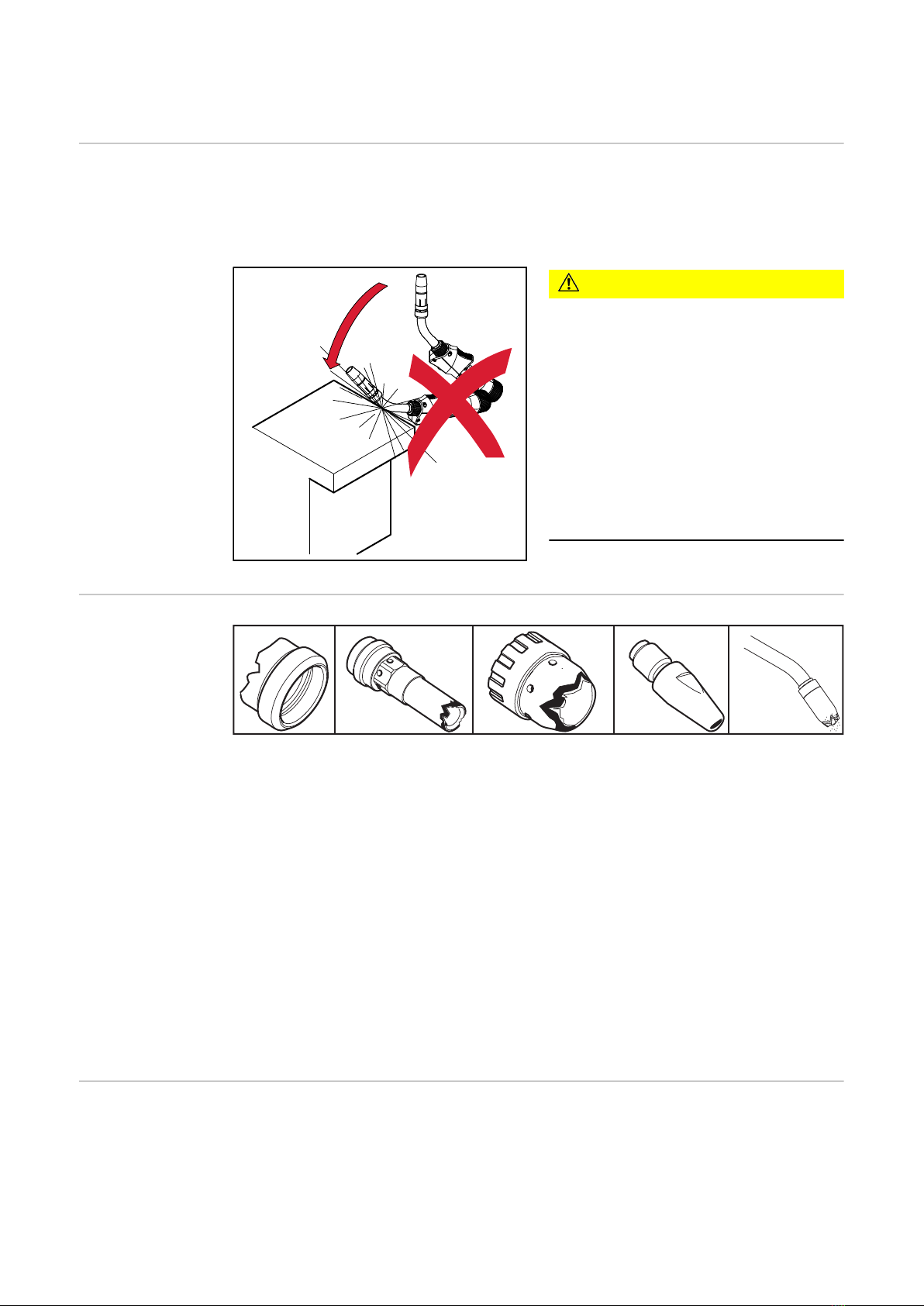

VORSICHT!
Beschädigungsgefahr durch unsach-
gemäßen Umgang mit dem
Schweißbrenner.
Schwerwiegenden Schäden können die
Folge sein.
▶Den Schweißbrenner nicht auf harte
Gegenstände schlagen.
▶Riefen und Kratzer im Kontaktrohr
vermeiden in denen sich
Schweißspritzer nachhaltig festsetzen
können.
▶Den Brennerkörper keinesfalls biegen!
Erkennen von
defekten Ver-
schleißteilen
1. 2. 3. 4. 5.
1. Isolierteile
- abgebrannte Außenkanten, Einkerbungen
2. Düsenstöcke
- abgebrannte Außenkanten, Einkerbungen
- stark mit Schweißspritzern behaftet
3. Spritzerschutz
- abgebrannte Außenkanten, Einkerbungen
4. Kontaktrohre
- ausgeschliffene (ovale) Drahteintritts- und Drahtaustritts-Bohrungen
- stark mit Schweißspritzern behaftet
- Einbrand an der Kontaktrohr-Spitze
5. Gasdüsen
- stark mit Schweißspritzern behaftet
- abgebrannte Außenkanten
- Einkerbungen
Wartung bei jeder
Inbetriebnahme - Verschleißteile kontrollieren
• defekte Verschleißteile austauschen
- Gasdüse von Schweißspritzern befreien
14

1 2
* Gasdüse, Spritzerschutz und Isolationen auf Beschädigung prüfen und
beschädigte Komponenten austauschen.
- Zusätzlich bei jeder Inbetriebnahme, bei wassergekühlten Schweißbrennern:
• sicherstellen, dass alle Kühlmittel-Anschlüsse dicht sind
• sicherstellen, dass ein ordnungsgemäßer Kühlmittel-Rückfluss gegeben ist
Wartung bei
jedem Austausch
der Draht- /Korb-
spule
- Draht-Förderschlauch mit reduzierter Druckluft reinigen
- Empfohlen: Draht-Führungsseele austauschen, vor dem erneuten Einbau der Draht-
Führungsseele die Verschleißteile reinigen
1234
5
1
15
DE

2
3Verschleißteile montieren
- Details zum Montieren der Verschleißteile dem Abschnitt Verschleißteile am
Brennerkörper montieren ab Seite 8 entnehmen.
16

Fehlerdiagnose, Fehlerbehebung
Fehlerdiagnose,
Fehlerbehebung Kein Schweißstrom
Netzschalter der Stromquelle eingeschaltet, Anzeigen an der Stromquelle leuchten,
Schutzgas vorhanden
Masseanschluss falsch
Masseanschluss ordnungsgemäß herstellen
Stromkabel im Schweißbrenner unterbrochen
Schweißbrenner austauschen
Ursache:
Behebung:
Ursache:
Behebung:
Keine Funktion nach Drücken der Brennertaste
Netzschalter der Stromquelle eingeschaltet, Anzeigen an der Stromquelle leuchten
FSC (‘Fronius System Connector’ - Zentralanschluss) nicht bis auf Anschlag
eingesteckt
FSC bis auf Anschlag einstecken
Schweißbrenner oder Schweißbrenner-Steuerleitung defekt
Schweißbrenner austauschen
Verbindungs-Schlauchpaket nicht ordnungsgemäß angeschlossen oder
defekt
Verbindungs-Schlauchpaket ordnungsgemäß anschließen
Defektes Verbindungs-Schlauchpaket austauschen
Stromquelle defekt
Service-Dienst verständigen
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Kein Schutzgas
alle anderen Funktionen vorhanden
Gasflasche leer
Gasflasche wechseln
Gas-Druckminderer defekt
Gas-Druckminderer austauschen
Gasschlauch nicht montiert, geknickt oder schadhaft
Gasschlauch montieren, gerade auslegen. Defekten Gasschlauch austau-
schen
Schweißbrenner defekt
Schweißbrenner austauschen
Gas-Magnetventil defekt
Service-Dienst verständigen (Gas-Magnetventil austauschen lassen)
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
17
DE

Schlechte Schweißeigenschaften
Falsche Schweißparameter
Einstellungen korrigieren
Masseverbindung schlecht
Guten Kontakt zum Werkstück herstellen
Kein oder zu wenig Schutzgas
Druckminderer, Gasschlauch, Gas-Magnetventil und Schweißbrenner-Gas-
anschluss überprüfen. Bei gasgekühlten Schweißbrennern Gasabdichtung
überprüfen, geeignete Draht-Führungsseele verwenden
Schweißbrenner undicht
Schweißbrenner austauschen
Zu großes oder ausgeschliffenes Kontaktrohr
Kontaktrohr wechseln
Falsche Drahtlegierung oder falscher Drahtdurchmesser
Eingelegte Draht- /Korbspule überprüfen
Falsche Drahtlegierung oder falscher Drahtdurchmesser
Verschweißbarkeit des Grund-Werkstoffes prüfen
Schutzgas für Drahtlegierung nicht geeignet
Korrektes Schutzgas verwenden
Ungünstige Schweißbedingungen: Schutzgas verunreinigt (Feuchtigkeit,
Luft), mangelhafte Gas-Abschirmung (Schmelzbad „kocht“, Zugluft), Verun-
reinigungen im Werkstück (Rost, Lack, Fett)
Schweißbedingungen optimieren
Schweißspritzer in der Gasdüse
Schweißspritzer entfernen
Turbulenzen auf Grund zu hoher Schutzgas-Menge
Schutzgas-Menge reduzieren, empfohlen:
Schutzgas-Menge (l/min) = Drahtdurchmesser (mm) x 10
(beispielsweise 16 l/min für 1,6 mm Drahtelektrode)
Zu großer Abstand zwischen Schweißbrenner und Werkstück
Abstand zwischen Schweißbrenner und Werkstück reduzieren (ca. 10 - 15
mm / 0.39 - 0.59 in.)
Zu großer Anstellwinkel des Schweißbrenners
Anstellwinkel des Schweißbrenners reduzieren
Draht-Förderkomponenten passen nicht zum Durchmesser der Drahtelek-
trode / dem Werkstoff der Drahtelektrode
Richtige Draht-Förderkomponenten einsetzen
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
18

Schlechte Drahtförderung
Je nach System, Bremse im Drahtvorschub oder in der Stromquelle zu fest
eingestellt
Bremse lockerer einstellen
Bohrung des Kontaktrohres verlegt
Kontaktrohr austauschen
Draht-Führungsseele oder Draht-Führungseinsatz defekt
Draht-Führungsseele oder Draht-Führungseinsatz auf Knicke, Verschmut-
zung, etc. prüfen
Defekte Draht-Führungsseele, defekten Draht-Führungseinsatz austau-
schen
Vorschubrollen für verwendete Drahtelektrode nicht geeignet
Passende Vorschubrollen verwenden
Falscher Anpressdruck der Vorschubrollen
Anpressdruck optimieren
Vorschubrollen verunreinigt oder beschädigt
Vorschubrollen reinigen oder austauschen
Draht-Führungsseele verlegt oder geknickt
Draht-Führungsseele austauschen
Draht-Führungsseele nach dem Ablängen zu kurz
Draht-Führungsseele austauschen und neue Draht-Führungsseele auf kor-
rekte Länge kürzen
Abrieb der Drahtelektrode infolge von zu starkem Anpressdruck an den Vor-
schubrollen
Anpressdruck an den Vorschubrollen reduzieren
Drahtelektrode verunreinigt oder angerostet
Hochwertige Drahtelektrode ohne Verunreinigungen verwenden
Bei Draht-Führungsseelen aus Stahl: unbeschichtete Draht-Führungsseele
in Verwendung
Beschichtete Draht-Führungsseele verwenden
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Gasdüse wird sehr heiß
Keine Wärmeableitung auf Grund zu losen Sitzes der Gasdüse
Gasdüse bis auf Anschlag festschrauben
Ursache:
Behebung:
19
DE

Schweißbrenner wird sehr heiß
Nur bei Multilock-Schweißbrennern: Überwurfmutter des Brennerkörpers
locker
Überwurfmutter festziehen
Schweißbrenner wurde über dem maximalen Schweißstrom betrieben
Schweißleistung herabsetzen oder leistungsfähigeren Schweißbrenner ver-
wenden
Schweißbrenner zu schwach dimensioniert
Einschaltdauer und Belastungsgrenzen beachten
Nur bei wassergekühlten Anlagen: Kühlmittel-Durchfluss zu gering
Kühlmittel-Stand, Kühlmittel-Durchflussmenge, Kühlmittel-Verschmutzung,
Verlegung des Schlauchpaketes etc. überprüfen
Spitze des Schweißbrenners zu nahe am Lichtbogen
Stick-Out vergrößern
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Kurze Lebensdauer des Kontaktrohres
Falsche Vorschubrollen
Korrekte Vorschubrollen verwenden
Abrieb der Drahtelektrode infolge von zu starkem Anpressdruck an den Vor-
schubrollen
Anpressdruck an den Vorschubrollen reduzieren
Drahtelektrode verunreinigt / angerostet
Hochwertige Drahtelektrode ohne Verunreinigungen verwenden
Unbeschichtete Drahtelektrode
Drahtelektrode mit geeigneter Beschichtung verwenden
Falsche Dimension des Kontaktrohres
Kontaktrohr korrekt dimensionieren
Zu lange Einschaltdauer des Schweißbrenners
Einschaltdauer herabsetzen oder leistungsfähigeren Schweißbrenner ver-
wenden
Kontaktrohr überhitzt. Keine Wärmeableitung auf Grund zu losen Sitzes des
Kontaktrohres
Kontaktrohr festziehen
HINWEIS!
Bei CrNi-Anwendungen kann auf Grund der Oberflächen-Beschaffenheit der CrNi-
Drahtelektrode ein höherer Kontaktrohr-Verschleiß auftreten.
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
Ursache:
Behebung:
20
