FRO­NIUS VR 1500-PAP User manual

Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
/ Perfect Charging / Perfect Welding / Solar Energy
VR 1500-PAP
DE
Bedienungsanleitung
EN
Operating instructions
FR
Instructions de service
ES
Manual de instrucciones
PL
Instrukcja obsługi
CS
Návod k obsluze
ZH
操作说明书
42,0410,1346 003-08022022

Inhaltsverzeichnis
Sicherheitsvorschriften 5
Erklärung Sicherheitshinweise 5
Allgemeines 5
Bestimmungsgemäße Verwendung 6
Umgebungsbedingungen 6
Verpflichtungen des Betreibers 6
Verpflichtungen des Personals 6
Netzanschluss 7
Selbst- und Personenschutz 7
Gefahr durch schädliche Gase und Dämpfe 8
Gefahr durch Funkenflug 8
Gefahren durch Netz- und Schweißstrom 9
Vagabundierende Schweißströme 10
EMV Geräte-Klassifizierungen 10
EMV-Maßnahmen 10
EMF-Maßnahmen 11
Besondere Gefahrenstellen 11
Anforderung an das Schutzgas 12
Gefahr durch Schutzgas-Flaschen 12
Gefahr durch austretendes Schutzgas 13
Sicherheitsmaßnahmen am Aufstellort und beim Transport 13
Sicherheitsmaßnahmen im Normalbetrieb 14
Inbetriebnahme, Wartung und Instandsetzung 14
Sicherheitstechnische Überprüfung 15
Entsorgung 15
Sicherheitskennzeichnung 15
Datensicherheit 15
Urheberrecht 15
Allgemeines 17
Gerätekonzept 17
Einsatzgebiet 17
Lieferumfang 17
Warnhinweise am Gerät 17
Aufbau Übersicht 18
Optionen 18
Bedienelemente, Anschlüsse und mechanische Komponenten 20
Sicherheit 20
Bedienelemente 20
Mechanische Komponenten 21
Anschlüsse 21
VR 1500-PAP mit der Stromquelle abgleichen 22
Allgemeines 22
VR 1500-PAP mit der Stromquelle abgleichen 22
Vorschubrollen einsetzen / wechseln 24
Allgemeines 24
USA Drahtvorschübe 24
Vorschubrollen einsetzen / wechseln 24
Drahtelektrode einlaufen lassen 25
Isolierte Führung der Drahtelektrode zum Drahtvorschub 25
Drahtelektrode einlaufen lassen 25
Anpressdruck einstellen 27
Pflege, Wartung und Entsorgung 28
Allgemeines 28
Bei jeder Inbetriebnahme 28
Alle 6 Monate 28
Entsorgung 28
Technische Daten 29
VR 1500-PAP 29
Schaltpläne 30
VR 1500-PAP/D 30
3
DE

VR 1500-PAP/A 31
KD 1500-PAP-11 32
4

Sicherheitsvorschriften
Erklärung Sicher-
heitshinweise GEFAHR!
Bezeichnet eine unmittelbar drohende Gefahr.
▶Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge.
WARNUNG!
Bezeichnet eine möglicherweise gefährliche Situation.
▶Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge
sein.
VORSICHT!
Bezeichnet eine möglicherweise schädliche Situation.
▶Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen sowie
Sachschäden die Folge sein.
HINWEIS!
Bezeichnet die Möglichkeit beeinträchtigter Arbeitsergebnisse und von Schäden
an der Ausrüstung.
Allgemeines Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen
Regeln gefertigt. Dennoch drohen bei Fehlbedienung oder Missbrauch Gefahr für
- Leib und Leben des Bedieners oder Dritte,
- das Gerät und andere Sachwerte des Betreibers,
- die effiziente Arbeit mit dem Gerät.
Alle Personen, die mit der Inbetriebnahme, Bedienung, Wartung und Instandhaltung des
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein,
- Kenntnisse vom Schweißen haben und
- diese Bedienungsanleitung vollständig lesen und genau befolgen.
Die Bedienungsanleitung ist ständig am Einsatzort des Gerätes aufzubewahren.
Ergänzend zur Bedienungsanleitung sind die allgemein gültigen sowie die örtlichen Re-
geln zu Unfallverhütung und Umweltschutz zu beachten.
Alle Sicherheits- und Gefahrenhinweise am Gerät
- in lesbarem Zustand halten
- nicht beschädigen
- nicht entfernen
- nicht abdecken, überkleben oder übermalen.
Die Positionen der Sicherheits- und Gefahrenhinweise am Gerät, entnehmen Sie dem
Kapitel „Allgemeines“ der Bedienungsanleitung Ihres Gerätes.
Störungen, die die Sicherheit beeinträchtigen können, vor dem Einschalten des Gerätes
beseitigen.
Es geht um Ihre Sicherheit!
5
DE

Bestimmungs-
gemäße Verwen-
dung
Das Gerät ist ausschließlich für Arbeiten im Sinne der bestimmungsgemäßen Verwen-
dung zu benutzen.
Das Gerät ist ausschließlich für die am Leistungsschild angegebenen Schweißverfahren
bestimmt.
Eine andere oder darüber hinaus gehende Benutzung gilt als nicht bestimmungsgemäß.
Für hieraus entstandene Schäden haftet der Hersteller nicht.
Zur bestimmungsgemäßen Verwendung gehört auch
- das vollständige Lesen und Befolgen aller Hinweise aus der Bedienungsanleitung
- das vollständige Lesen und Befolgen aller Sicherheits- und Gefahrenhinweise
- die Einhaltung der Inspektions- und Wartungsarbeiten.
Das Gerät niemals für folgende Anwendungen verwenden:
- Auftauen von Rohren
- Laden von Batterien/Akkumulatoren
- Start von Motoren
Das Gerät ist für den Betrieb in Industrie und Gewerbe ausgelegt. Für Schäden, die auf
den Einsatz im Wohnbereich zurückzuführen sind, haftet der Hersteller nicht.
Für mangelhafte oder fehlerhafte Arbeitsergebnisse übernimmt der Hersteller ebenfalls
keine Haftung.
Umgebungsbe-
dingungen
Betrieb oder Lagerung des Gerätes außerhalb des angegebenen Bereiches gilt als nicht
bestimmungsgemäß. Für hieraus entstandene Schäden haftet der Hersteller nicht.
Temperaturbereich der Umgebungsluft:
- beim Betrieb: -10 °C bis + 40 °C (14 °F bis 104 °F)
- bei Transport und Lagerung: -20 °C bis +55 °C (-4 °F bis 131 °F)
Relative Luftfeuchtigkeit:
- bis 50 % bei 40 °C (104 °F)
- bis 90 % bei 20 °C (68 °F)
Umgebungsluft: frei von Staub, Säuren, korrosiven Gasen oder Substanzen, usw.
Höhenlage über dem Meeresspiegel: bis 2000 m (6561 ft. 8.16 in.)
Verpflichtungen
des Betreibers
Der Betreiber verpflichtet sich, nur Personen am Gerät arbeiten zu lassen, die
- mit den grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung ver-
traut und in die Handhabung des Gerätes eingewiesen sind
- diese Bedienungsanleitung, insbesondere das Kapitel „Sicherheitsvorschriften“ gele-
sen, verstanden und dies durch ihre Unterschrift bestätigt haben
- entsprechend den Anforderungen an die Arbeitsergebnisse ausgebildet sind.
Das sicherheitsbewusste Arbeiten des Personals ist in regelmäßigen Abständen zu
überprüfen.
Verpflichtungen
des Personals
Alle Personen, die mit Arbeiten am Gerät beauftragt sind, verpflichten sich, vor Arbeits-
beginn
- die grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung zu befol-
gen
- diese Bedienungsanleitung, insbesondere das Kapitel „Sicherheitsvorschriften“ zu
lesen und durch ihre Unterschrift zu bestätigen, dass sie diese verstanden haben
und befolgen werden.
6

Vor Verlassen des Arbeitsplatzes sicherstellen, dass auch in Abwesenheit keine Perso-
nen- oder Sachschäden auftreten können.
Netzanschluss Geräte mit hoher Leistung können auf Grund ihrer Stromaufnahme die Energiequalität
des Netzes beeinflussen.
Das kann einige Gerätetypen betreffen in Form von:
- Anschluss-Beschränkungen
-Anforderungen hinsichtlich maximal zulässiger Netzimpedanz *)
-Anforderungen hinsichtlich minimal erforderlicher Kurzschluss-Leistung *)
*) jeweils an der Schnittstelle zum öffentlichen Netz
siehe Technische Daten
In diesem Fall muss sich der Betreiber oder Anwender des Gerätes versichern, ob das
Gerät angeschlossen werden darf, gegebenenfalls durch Rücksprache mit dem Energie-
versorgungs-Unternehmen.
WICHTIG! Auf eine sichere Erdung des Netzanschlusses achten!
Selbst- und Per-
sonenschutz
Beim Umgang mit dem Gerät setzen Sie sich zahlreichen Gefahren aus, wie beispiels-
weise.:
- Funkenflug, umherfliegende heiße Metallteile
- augen- und hautschädigende Lichtbogen-Strahlung
- schädliche elektromagnetische Felder, die für Träger von Herzschrittmachern Le-
bensgefahr bedeuten
- elektrische Gefährdung durch Netz- und Schweißstrom
- erhöhte Lärmbelastung
- schädlichen Schweißrauch und Gase
Beim Umgang mit dem Gerät geeignete Schutzkleidung verwenden. Die Schutzkleidung
muss folgende Eigenschaften aufweisen:
- schwer entflammbar
- isolierend und trocken
- den ganzen Körper bedeckend, unbeschädigt und in gutem Zustand
- Schutzhelm
- stulpenlose Hose
Zur Schutzbekleidung zählt unter anderem:
- Augen und Gesicht durch Schutzschild mit vorschriftsgemäßem Filtereinsatz vor UV-
Strahlen, Hitze und Funkenflug schützen.
- Hinter dem Schutzschild eine vorschriftsgemäße Schutzbrille mit Seitenschutz tra-
gen.
- Festes, auch bei Nässe isolierendes Schuhwerk tragen.
- Hände durch geeignete Handschuhe schützen (elektrisch isolierend, Hitzeschutz).
- Zur Verringerung der Lärmbelastung und zum Schutz vor Verletzungen Gehörschutz
tragen.
Personen, vor allem Kinder, während des Betriebes von den Geräten und dem
Schweißprozess fernhalten. Befinden sich dennoch Personen in der Nähe
- diese über alle Gefahren (Blendgefahr durch Lichtbogen, Verletzungsgefahr durch
Funkenflug, gesundheitsschädlicher Schweißrauch, Lärmbelastung, mögliche
Gefährdung durch Netz- oder Schweißstrom, ...) unterrichten,
- geeignete Schutzmittel zur Verfügung stellen oder
- geeignete Schutzwände und -Vorhänge aufbauen.
7
DE

Gefahr durch
schädliche Gase
und Dämpfe
Beim Schweißen entstehender Rauch enthält gesundheitsschädliche Gase und Dämpfe.
Schweißrauch enthält Substanzen, welche gemäß Monograph 118 der International
Agency for Research on Cancer Krebs auslösen.
Punktuelle Absaugung und Raumabsaugung anwenden.
Falls möglich, Schweißbrenner mit integrierter Absaugvorrichtung verwenden.
Kopf von entstehendem Schweißrauch und Gasen fernhalten.
Entstehenden Rauch sowie schädliche Gase
- nicht einatmen
- durch geeignete Mittel aus dem Arbeitsbereich absaugen.
Für ausreichend Frischluft-Zufuhr sorgen. Sicherstellen, dass eine Durchlüftungsrate von
mindestens 20 m³ / Stunde zu jeder Zeit gegeben ist.
Bei nicht ausreichender Belüftung einen Schweißhelm mit Luftzufuhr verwenden.
Besteht Unklarheit darüber, ob die Absaugleistung ausreicht, die gemessenen Schad-
stoff-Emissionswerte mit den zulässigen Grenzwerten vergleichen.
Folgende Komponenten sind unter anderem für den Grad der Schädlichkeit des
Schweißrauches verantwortlich:
- für das Werkstück eingesetzte Metalle
- Elektroden
- Beschichtungen
- Reiniger, Entfetter und dergleichen
- verwendeter Schweißprozess
Daher die entsprechenden Materialsicherheits-Datenblätter und Herstellerangaben zu
den aufgezählten Komponenten berücksichtigen.
Empfehlungen für Expositions-Szenarien, Maßnahmen des Risikomanagements und zur
Identifizierung von Arbeitsbedingungen sind auf der Website der European Welding As-
sociation im Bereich Health & Safety zu finden (https://european-welding.org).
Entzündliche Dämpfe (beispielsweise Lösungsmittel-Dämpfe) vom Strahlungsbereich
des Lichtbogens fernhalten.
Wird nicht geschweißt, das Ventil der Schutzgas-Flasche oder Hauptgasversorgung
schließen.
Gefahr durch
Funkenflug
Funkenflug kann Brände und Explosionen auslösen.
Niemals in der Nähe brennbarer Materialien schweißen.
Brennbare Materialien müssen mindestens 11 Meter (36 ft. 1.07 in.) vom Lichtbogen ent-
fernt sein oder mit einer geprüften Abdeckung zugedeckt werden.
Geeigneten, geprüften Feuerlöscher bereithalten.
Funken und heiße Metallteile können auch durch kleine Ritzen und Öffnungen in umlie-
gende Bereiche gelangen. Entsprechende Maßnahmen ergreifen, dass dennoch keine
Verletzungs- und Brandgefahr besteht.
Nicht in feuer- und explosionsgefährdeten Bereichen und an geschlossenen Tanks,
Fässern oder Rohren schweißen, wenn diese nicht gemäß den entsprechenden nationa-
len und internationalen Normen vorbereitet sind.
An Behältern in denen Gase, Treibstoffe, Mineralöle und dgl. gelagert sind/waren, darf
nicht geschweißt werden. Durch Rückstände besteht Explosionsgefahr.
8

Gefahren durch
Netz- und
Schweißstrom
Ein elektrischer Schlag ist grundsätzlich lebensgefährlich und kann tödlich sein.
Spannungsführende Teile innerhalb und außerhalb des Gerätes nicht berühren.
Beim MIG/MAG- und WIG-Schweißen sind auch der Schweißdraht, die Drahtspule, die
Vorschubrollen sowie alle Metallteile, die mit dem Schweißdraht in Verbindung stehen,
spannungsführend.
Den Drahtvorschub immer auf einem ausreichend isolierten Untergrund aufstellen oder
eine geeignete, isolierende Drahtvorschub-Aufnahme verwenden.
Für geeigneten Selbst- und Personenschutz durch gegenüber dem Erd- oder Massepo-
tential ausreichend isolierende, trockene Unterlage oder Abdeckung sorgen. Die Unterla-
ge oder Abdeckung muss den gesamten Bereich zwischen Körper und Erd- oder Masse-
potential vollständig abdecken.
Sämtliche Kabel und Leitungen müssen fest, unbeschädigt, isoliert und ausreichend di-
mensioniert sein. Lose Verbindungen, angeschmorte, beschädigte oder unterdimensio-
nierte Kabel und Leitungen sofort erneuern.
Vor jedem Gebrauch die Stromverbindungen durch Handgriff auf festen Sitz überprüfen.
Bei Stromkabeln mit Bajonettstecker das Stromkabel um min. 180° um die Längsachse
verdrehen und vorspannen.
Kabel oder Leitungen weder um den Körper noch um Körperteile schlingen.
Die Elektrode (Stabelektrode, Wolframelektrode, Schweißdraht, ...)
- niemals zur Kühlung in Flüssigkeiten eintauchen
- niemals bei eingeschalteter Stromquelle berühren.
Zwischen den Elektroden zweier Schweißgeräte kann zum Beispiel die doppelte Leer-
lauf-Spannung eines Schweißgerätes auftreten. Bei gleichzeitiger Berührung der Poten-
tiale beider Elektroden besteht unter Umständen Lebensgefahr.
Netz- und Gerätezuleitung regelmäßig von einer Elektro-Fachkraft auf Funktionstüchtig-
keit des Schutzleiters überprüfen lassen.
Geräte der Schutzklasse I benötigen für den ordnungsgemäßen Betrieb ein Netz mit
Schutzleiter und ein Stecksystem mit Schutzleiter-Kontakt.
Ein Betrieb des Gerätes an einem Netz ohne Schutzleiter und an einer Steckdose ohne
Schutzleiter-Kontakt ist nur zulässig, wenn alle nationalen Bestimmungen zur Schutz-
trennung eingehalten werden.
Andernfalls gilt dies als grob fahrlässig. Für hieraus entstandene Schäden haftet der
Hersteller nicht.
Falls erforderlich, durch geeignete Mittel für eine ausreichende Erdung des Werkstückes
sorgen.
Nicht verwendete Geräte ausschalten.
Bei Arbeiten in größerer Höhe Sicherheitsgeschirr zur Absturzsicherung tragen.
Vor Arbeiten am Gerät das Gerät abschalten und Netzstecker ziehen.
Das Gerät durch ein deutlich lesbares und verständliches Warnschild gegen Anstecken
des Netzsteckers und Wiedereinschalten sichern.
Nach dem Öffnen des Gerätes:
- alle Bauteile die elektrische Ladungen speichern entladen
- sicherstellen, dass alle Komponenten des Gerätes stromlos sind.
Sind Arbeiten an spannungsführenden Teilen notwendig, eine zweite Person hinzuzie-
hen, die den Hauptschalter rechtzeitig ausschaltet.
9
DE

Vagabundierende
Schweißströme
Werden die nachfolgend angegebenen Hinweise nicht beachtet, ist die Entstehung vaga-
bundierender Schweißströme möglich, die folgendes verursachen können:
- Feuergefahr
- Überhitzung von Bauteilen, die mit dem Werkstück verbunden sind
- Zerstörung von Schutzleitern
- Beschädigung des Gerätes und anderer elektrischer Einrichtungen
Für eine feste Verbindung der Werkstück-Klemme mit dem Werkstück sorgen.
Werkstück-Klemme möglichst nahe an der zu schweißenden Stelle befestigen.
Das Gerät mit ausreichender Isolierung gegenüber elektrisch leitfähiger Umgebung auf-
stellen, beispielsweise Isolierung gegenüber leitfähigem Boden oder Isolierung zu
leitfähigen Gestellen.
Bei Verwendung von Stromverteilern, Doppelkopf-Aufnahmen, ..., folgendes beachten:
Auch die Elektrode des nicht verwendeten Schweißbrenners / Elektrodenhalters ist po-
tentialführend. Sorgen Sie für eine ausreichend isolierende Lagerung des nicht verwen-
deten Schweißbrenners / Elektrodenhalters.
Bei automatisierten MIG/MAG Anwendungen die Drahtelektrode nur isoliert von
Schweißdraht-Fass, Großspule oder Drahtspule zum Drahtvorschub führen.
EMV Geräte-Klas-
sifizierungen
Geräte der Emissionsklasse A:
- sind nur für den Gebrauch in Industriegebieten vorgesehen
- können in anderen Gebieten leitungsgebundene und gestrahlte Störungen verursa-
chen.
Geräte der Emissionsklasse B:
- erfüllen die Emissionsanforderungen für Wohn- und Industriegebiete. Dies gilt auch
für Wohngebiete, in denen die Energieversorgung aus dem öffentlichen Niederspan-
nungsnetz erfolgt.
EMV Geräte-Klassifizierung gemäß Leistungsschild oder technischen Daten.
EMV-Maßnahmen In besonderen Fällen können trotz Einhaltung der genormten Emissions-Grenzwerte Be-
einflussungen für das vorgesehene Anwendungsgebiet auftreten (beispielsweise wenn
empfindliche Geräte am Aufstellungsort sind oder wenn der Aufstellungsort in der Nähe
von Radio- oder Fernsehempfängern ist).
In diesem Fall ist der Betreiber verpflichtet, angemessene Maßnahmen für die Störungs-
behebung zu ergreifen.
Die Störfestigkeit von Einrichtungen in der Umgebung des Gerätes gemäß nationalen
und internationalen Bestimmungen prüfen und bewerten. Beispiele für störanfällige Ein-
richtungen welche durch das Gerät beeinflusst werden könnten:
- Sicherheitseinrichtungen
- Netz-, Signal- und Daten-Übertragungsleitungen
- EDV- und Telekommunikations-Einrichtungen
- Einrichtungen zum Messen und Kalibrieren
Unterstützende Maßnahmen zur Vermeidung von EMV-Problemen:
1. Netzversorgung
- Treten elektromagnetische Störungen trotz vorschriftsgemäßem Netzanschluss
auf, zusätzliche Maßnahmen ergreifen (beispielsweise geeigneten Netzfilter
verwenden).
10

2. Schweißleitungen
- so kurz wie möglich halten
- eng zusammen verlaufen lassen (auch zur Vermeidung von EMF-Problemen)
- weit entfernt von anderen Leitungen verlegen
3. Potentialausgleich
4. Erdung des Werkstückes
- Falls erforderlich, Erdverbindung über geeignete Kondensatoren herstellen.
5. Abschirmung, falls erforderlich
- Andere Einrichtungen in der Umgebung abschirmen
- Gesamte Schweißinstallation abschirmen
EMF-Maßnahmen Elektromagnetische Felder können Gesundheitsschäden verursachen, die noch nicht be-
kannt sind:
- Auswirkungen auf die Gesundheit benachbarter Personen, beispielsweise Träger
von Herzschrittmachern und Hörhilfen
- Träger von Herzschrittmachern müssen sich von ihrem Arzt beraten lassen, bevor
sie sich in unmittelbarer Nähe des Gerätes und des Schweißprozesses aufhalten
- Abstände zwischen Schweißkabeln und Kopf/Rumpf des Schweißers aus Sicher-
heitsgründen so groß wie möglich halten
- Schweißkabel und Schlauchpakete nicht über der Schulter tragen und nicht um den
Körper und Körperteile wickeln
Besondere Ge-
fahrenstellen
Hände, Haare, Kleidungsstücke und Werkzeuge von beweglichen Teilen fernhalten, wie
zum Beispiel:
- Ventilatoren
- Zahnrädern
- Rollen
- Wellen
- Drahtspulen und Schweißdrähten
Nicht in rotierende Zahnräder des Drahtantriebes oder in rotierende Antriebsteile greifen.
Abdeckungen und Seitenteile dürfen nur für die Dauer von Wartungs- und Reparaturar-
beiten geöffnet / entfernt werden.
Während des Betriebes
- Sicherstellen, dass alle Abdeckungen geschlossen und sämtliche Seitenteile ord-
nungsgemäß montiert sind.
- Alle Abdeckungen und Seitenteile geschlossen halten.
Austritt des Schweißdrahtes aus dem Schweißbrenner bedeutet ein hohes Verletzungsri-
siko (Durchstechen der Hand, Verletzung von Gesicht und Augen, ...).
Daher stets den Schweißbrenner vom Körper weghalten (Geräte mit Drahtvorschub) und
eine geeignete Schutzbrille verwenden.
Werkstück während und nach dem Schweißen nicht berühren - Verbrennungsgefahr.
Von abkühlenden Werkstücken kann Schlacke abspringen. Daher auch bei Nacharbeiten
von Werkstücken die vorschriftsgemäße Schutzausrüstung tragen und für ausreichenden
Schutz anderer Personen sorgen.
Schweißbrenner und andere Ausrüstungskomponenten mit hoher Betriebstemperatur
abkühlen lassen, bevor an ihnen gearbeitet wird.
In feuer- und explosionsgefährdeten Räumen gelten besondere Vorschriften
- entsprechende nationale und internationale Bestimmungen beachten.
11
DE

Stromquellen für Arbeiten in Räumen mit erhöhter elektrischer Gefährdung (beispielswei-
se Kessel) müssen mit dem Zeichen (Safety) gekennzeichnet sein. Die Stromquelle darf
sich jedoch nicht in solchen Räumen befinden.
Verbrühungsgefahr durch austretendes Kühlmittel. Vor dem Abstecken von Anschlüssen
für den Kühlmittelvorlauf oder -rücklauf, das Kühlgerät abschalten.
Beim Hantieren mit Kühlmittel, die Angaben des Kühlmittel Sicherheits-Datenblattes be-
achten. Das Kühlmittel Sicherheits-Datenblatt erhalten Sie bei Ihrer Service-Stelle oder
über die Homepage des Herstellers.
Für den Krantransport von Geräten nur geeignete Last-Aufnahmemittel des Herstellers
verwenden.
- Ketten oder Seile an allen vorgesehenen Aufhängungspunkten des geeigneten Last-
Aufnahmemittels einhängen.
- Ketten oder Seile müssen einen möglichst kleinen Winkel zur Senkrechten einneh-
men.
- Gasflasche und Drahtvorschub (MIG/MAG- und WIG-Geräte) entfernen.
Bei Kran-Aufhängung des Drahtvorschubes während des Schweißens, immer eine ge-
eignete, isolierende Drahtvorschub-Aufhängung verwenden (MIG/MAG- und WIG-
Geräte).
Ist das Gerät mit einem Tragegurt oder Tragegriff ausgestattet, so dient dieser aus-
schließlich für den Transport per Hand. Für einen Transport mittels Kran, Gabelstapler
oder anderen mechanischen Hebewerkzeugen, ist der Tragegurt nicht geeignet.
Alle Anschlagmittel (Gurte, Schnallen, Ketten, ...) welche im Zusammenhang mit dem
Gerät oder seinen Komponenten verwendet werden, sind regelmäßig zu überprüfen (bei-
spielsweise auf mechanische Beschädigungen, Korrosion oder Veränderungen durch
andere Umwelteinflüsse).
Prüfintervall und Prüfumfang haben mindestens den jeweils gültigen nationalen Normen
und Richtlinien zu entsprechen.
Gefahr eines unbemerkten Austrittes von farb- und geruchlosem Schutzgas, bei Verwen-
dung eines Adapters für den Schutzgas-Anschluss. Das geräteseitige Gewinde des Ad-
apters, für den Schutzgas-Anschluss, vor der Montage mittels geeignetem Teflon-Band
abdichten.
Anforderung an
das Schutzgas
Insbesondere bei Ringleitungen kann verunreinigtes Schutzgas zu Schäden an der
Ausrüstung und zu einer Minderung der Schweißqualität führen.
Folgende Vorgaben hinsichtlich der Schutzgas-Qualität erfüllen:
- Feststoff-Partikelgröße < 40 µm
- Druck-Taupunkt < -20 °C
- max. Ölgehalt < 25 mg/m³
Bei Bedarf Filter verwenden!
Gefahr durch
Schutzgas-Fla-
schen
Schutzgas-Flaschen enthalten unter Druck stehendes Gas und können bei Beschädi-
gung explodieren. Da Schutzgas-Flaschen Bestandteil der Schweißausrüstung sind,
müssen sie sehr vorsichtig behandelt werden.
Schutzgas-Flaschen mit verdichtetem Gas vor zu großer Hitze, mechanischen Schlägen,
Schlacke, offenen Flammen, Funken und Lichtbögen schützen.
Die Schutzgas-Flaschen senkrecht montieren und gemäß Anleitung befestigen, damit
sie nicht umfallen können.
Schutzgas-Flaschen von Schweiß- oder anderen elektrischen Stromkreisen fernhalten.
12

Niemals einen Schweißbrenner auf eine Schutzgas-Flasche hängen.
Niemals eine Schutzgas-Flasche mit einer Elektrode berühren.
Explosionsgefahr - niemals an einer druckbeaufschlagten Schutzgas-Flasche
schweißen.
Stets nur für die jeweilige Anwendung geeignete Schutzgas-Flaschen und dazu passen-
des, geeignetes Zubehör (Regler, Schläuche und Fittings, ...) verwenden. Schutzgas-
Flaschen und Zubehör nur in gutem Zustand verwenden.
Wird ein Ventil einer Schutzgas-Flasche geöffnet, das Gesicht vom Auslass wegdrehen.
Wird nicht geschweißt, das Ventil der Schutzgas-Flasche schließen.
Bei nicht angeschlossener Schutzgas-Flasche, Kappe am Ventil der Schutzgas-Flasche
belassen.
Herstellerangaben sowie entsprechende nationale und internationale Bestimmungen für
Schutzgas-Flaschen und Zubehörteile befolgen.
Gefahr durch
austretendes
Schutzgas
Erstickungsgefahr durch unkontrolliert austretendes Schutzgas
Schutzgas ist farb- und geruchlos und kann bei Austritt den Sauerstoff in der Umge-
bungsluft verdrängen.
- Für ausreichend Frischluft-Zufuhr sorgen - Durchlüftungsrate von mindestens 20
m³ / Stunde
- Sicherheits- und Wartungshinweise der Schutzgas-Flasche oder der Hauptgasver-
sorgung beachten
- Wird nicht geschweißt, das Ventil der Schutzgas-Flasche oder Hauptgasversorgung
schließen.
- Schutzgas-Flasche oder Hauptgasversorgung vor jeder Inbetriebnahme auf unkon-
trollierten Gasaustritt überprüfen.
Sicherheits-
maßnahmen am
Aufstellort und
beim Transport
Ein umstürzendes Gerät kann Lebensgefahr bedeuten! Das Gerät auf ebenem, festem
Untergrund standsicher aufstellen
- Ein Neigungswinkel von maximal 10° ist zulässig.
In feuer- und explosionsgefährdeten Räumen gelten besondere Vorschriften
- entsprechende nationale und internationale Bestimmungen beachten.
Durch innerbetriebliche Anweisungen und Kontrollen sicherstellen, dass die Umgebung
des Arbeitsplatzes stets sauber und übersichtlich ist.
Das Gerät nur gemäß der am Leistungsschild angegebenen Schutzart aufstellen und be-
treiben.
Beim Aufstellen des Gerätes einen Rundumabstand von 0,5 m (1 ft. 7.69 in.) sicherstel-
len, damit die Kühlluft ungehindert ein- und austreten kann.
Beim Transport des Gerätes dafür Sorge tragen, dass die gültigen nationalen und regio-
nalen Richtlinien und Unfallverhütungs-Vorschriften eingehalten werden. Dies gilt spezi-
ell für Richtlinien hinsichtlich Gefährdung bei Transport und Beförderung.
Keine aktiven Geräte heben oder transportieren. Geräte vor dem Transport oder dem
Heben ausschalten!
13
DE

Vor jedem Transport des Gerätes, das Kühlmittel vollständig ablassen, sowie folgende
Komponenten demontieren:
- Drahtvorschub
- Drahtspule
- Schutzgas-Flasche
Vor der Inbetriebnahme, nach dem Transport, unbedingt eine Sichtprüfung des Gerätes
auf Beschädigungen vornehmen. Allfällige Beschädigungen vor Inbetriebnahme von ge-
schultem Servicepersonal instandsetzen lassen.
Sicherheits-
maßnahmen im
Normalbetrieb
Das Gerät nur betreiben, wenn alle Sicherheitseinrichtungen voll funktionstüchtig sind.
Sind die Sicherheitseinrichtungen nicht voll funktionstüchtig, besteht Gefahr für
- Leib und Leben des Bedieners oder Dritte,
- das Gerät und andere Sachwerte des Betreibers
- die effiziente Arbeit mit dem Gerät.
Nicht voll funktionstüchtige Sicherheitseinrichtungen vor dem Einschalten des Gerätes
instandsetzen.
Sicherheitseinrichtungen niemals umgehen oder außer Betrieb setzen.
Vor Einschalten des Gerätes sicherstellen, dass niemand gefährdet werden kann.
Das Gerät mindestens einmal pro Woche auf äußerlich erkennbare Schäden und Funkti-
onstüchtigkeit der Sicherheitseinrichtungen überprüfen.
Schutzgas-Flasche immer gut befestigen und bei Krantransport vorher abnehmen.
Nur das Original-Kühlmittel des Herstellers ist auf Grund seiner Eigenschaften (elektri-
sche Leitfähigkeit, Frostschutz, Werkstoff-Verträglichkeit, Brennbarkeit, ...) für den Ein-
satz in unseren Geräten geeignet.
Nur geeignetes Original-Kühlmittel des Herstellers verwenden.
Original-Kühlmittel des Herstellers nicht mit anderen Kühlmitteln mischen.
Nur Systemkomponenten des Herstellers an den Kühlkreislauf anschließen.
Kommt es bei Verwendung anderer Systemkomponenten oder anderer Kühlmittel zu
Schäden, haftet der Hersteller hierfür nicht und sämtliche Gewährleistungsansprüche
erlöschen.
Cooling Liquid FCL 10/20 ist nicht entzündlich. Das ethanolbasierende Kühlmittel ist un-
ter bestimmten Voraussetzungen entzündlich. Das Kühlmittel nur in geschlossenen Ori-
ginal-Gebinden transportieren und von Zündquellen fernhalten
Ausgedientes Kühlmittel den nationalen und internationalen Vorschriften entsprechend
fachgerecht entsorgen. Das Kühlmittel Sicherheits-Datenblatt erhalten Sie bei Ihrer Ser-
vice-Stelle oder über die Homepage des Herstellers.
Bei abgekühlter Anlage vor jedem Schweißbeginn den Kühlmittel-Stand prüfen.
Inbetriebnahme,
Wartung und In-
standsetzung
Bei fremdbezogenen Teilen ist nicht gewährleistet, dass sie beanspruchungs- und si-
cherheitsgerecht konstruiert und gefertigt sind.
- Nur Original-Ersatz- und Verschleißteile verwenden (gilt auch für Normteile).
- Ohne Genehmigung des Herstellers keine Veränderungen, Ein- oder Umbauten am
Gerät vornehmen.
- Bauteile in nicht einwandfreiem Zustand sofort austauschen.
- Bei Bestellung genaue Benennung und Sachnummer laut Ersatzteilliste, sowie Seri-
ennummer Ihres Gerätes angeben.
14

Die Gehäuseschrauben stellen die Schutzleiter-Verbindung für die Erdung der Gehäuse-
teile dar.
Immer Original-Gehäuseschrauben in der entsprechenden Anzahl mit dem angegebe-
nen Drehmoment verwenden.
Sicherheitstech-
nische
Überprüfung
Der Hersteller empfiehlt, mindestens alle 12 Monate eine sicherheitstechnische
Überprüfung am Gerät durchführen zu lassen.
Innerhalb desselben Intervalles von 12 Monaten empfiehlt der Hersteller eine Kalibrie-
rung von Stromquellen.
Eine sicherheitstechnische Überprüfung durch eine geprüfte Elektro-Fachkraft wird emp-
fohlen
- nach Veränderung
- nach Ein- oder Umbauten
- nach Reparatur, Pflege und Wartung
- mindestens alle zwölf Monate.
Für die sicherheitstechnische Überprüfung die entsprechenden nationalen und interna-
tionalen Normen und Richtlinien befolgen.
Nähere Informationen für die sicherheitstechnische Überprüfung und Kalibrierung erhal-
ten Sie bei Ihrer Service-Stelle. Diese stellt Ihnen auf Wunsch die erforderlichen Unterla-
gen zur Verfügung.
Entsorgung Werfen Sie dieses Gerät nicht in den Hausmüll! Gemäß Europäischer Richtlinie über
Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen ver-
brauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederver-
wertung zugeführt werden. Stellen Sie sicher, dass Sie Ihr gebrauchtes Gerät bei Ihrem
Händler zurückgeben oder holen Sie Informationen über ein lokales, autorisiertes Sam-
mel- und Entsorgungssystem ein. Ein Ignorieren dieser EU-Direktive kann zu potentiel-
len Auswirkungen auf die Umwelt und Ihre Gesundheit führen!
Sicherheitskenn-
zeichnung
Geräte mit CE-Kennzeichnung erfüllen die grundlegenden Anforderungen der Nieder-
spannungs- und Elektromagnetischen Verträglichkeits-Richtlinie (beispielsweise relevan-
te Produktnormen der Normenreihe EN 60 974).
Fronius International GmbH erklärt, dass das Gerät der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-
Adresse verfügbar: http://www.fronius.com
Mit dem CSA-Prüfzeichen gekennzeichnete Geräte erfüllen die Anforderungen der rele-
vanten Normen für Kanada und USA.
Datensicherheit Für die Datensicherung von Änderungen gegenüber den Werkseinstellungen ist der An-
wender verantwortlich. Im Falle gelöschter persönlicher Einstellungen haftet der Herstel-
ler nicht.
Urheberrecht Das Urheberrecht an dieser Bedienungsanleitung verbleibt beim Hersteller.
Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderun-
gen vorbehalten. Der Inhalt der Bedienungsanleitung begründet keinerlei Ansprüche sei-
15
DE

tens des Käufers. Für Verbesserungsvorschläge und Hinweise auf Fehler in der Bedie-
nungsanleitung sind wir dankbar.
16

Allgemeines
Gerätekonzept Der Roboter-Drahtvorschub VR 1500-PAP ist speziell für den Aufbau am Roboter konzi-
piert.
VR 1500-PAP ist in drei Ausführungen verfügbar:
- VR 1500-PAP/D: digitale Ausführung
- VR 1500-PAP/A: analoge Ausfülhrung ohne Print
- KD 1500-PAP-11: analoge Ausführung ohne Print und Gasanschluss
Die Steuerung des Roboter-Drahtvorschubes erfolgt über die Stromquelle oder die Ro-
botersteuerung.
Einsatzgebiet Sämtliche MIG/MAG-Anwendungen im automatisierten Betrieb (nur für Innenanlagen)

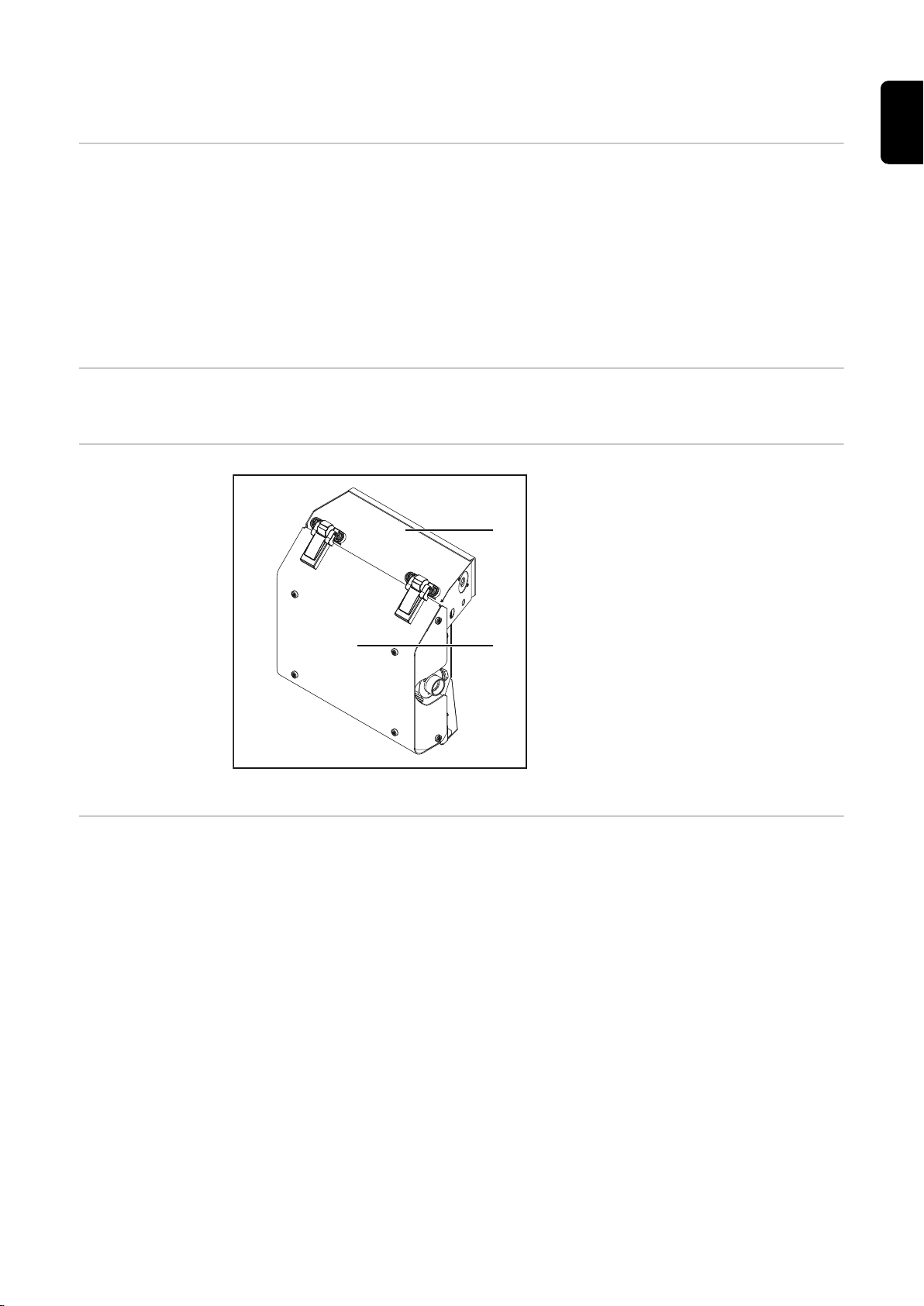

Lieferumfang
(1)
(2)
Lieferumfang VR 1500-PAP
(1) VR 1500-PAP
(2) Abdeckung VR 1500-PAP
Warnhinweise am
Gerät
Sicherheitssymbole und Warnhinweise am Gerät dürfen weder entfernt noch übermalt
werden. Die Symbole warnen vor Fehlbedienung, woraus schwerwiegende Personenund
Sachschäden resultieren können.
17
DE

Aufbau Übersicht
(1)
(10)
(9)
(8)
(7)
(6)
(4)(3)
(2)
(*)
(5)
(1) Kühlgerät (z.B. FK 4000-R mit Option Strömungswächter)
(2) Stromquelle (z.B. TransPuls Synergic 5000)
- mit eingebauter Option VR-Control intern
- mit Firmware-Version OFFICIAL UST V4.23.15 oder höher
(3) Verbindungs-Schlauchpaket (Stromquelle - Kuppelstelle Roboter)
(4) Verlängerungs-Schlauchpaket mit Anschlusseinheit (Kuppelstelle Roboter - VR
1500-PAP)
(5) Aufnahme Drahtvorschub
(6) Roboter-Drahtvorschub
(7) Roboter-Schlauchpaket Robacta W/CB-PAP oder G/CB
(8) CrashBox Robacta-PAP
(9) Roboter-Schweißbrenner Robacta
(10) Roboter
(*) Kuppelstelle Roboter
Optionen Digital Gas Control
digitale Schutzgas-Regelung (nur für den digitalen VR 1500-PAP/D)
Gasdruck-Sensor VR 1500
Überwachung des Gasdrucks
Ausblasen
Brennerausblasen VR 1500 basic in Verbindung mit Ausblasen durch Gasleitung, nur
18

Werkseinbau
zum Reinigen des Schweißbrenners mittels Druckluft über die Gasleitung, max. 7 bar
Draht-Förderschlauch
zum geschützten Drahttransport von der Drahtspule zum VR 1500-PAP, verschiedene
Längen verfügbar. Der Draht-Förderschlauch gewährleistet außerdem eine konstante
Drahtförderung.
Einbauset QuickConnect
zum einfachen Anschließen eines Draht-Förderschlauches am VR 1500-PAP und an ei-
nem Schweißdraht-Fass
Einbauset fixierbarer Spannhebel für Kunststoff-Motorplatte
zur Montage eines fixierbaren Spannhebels, um ein versehentliches Verstellen des An-
pressdruck zu verhindern
Drahtspulen-Aufnahme Roboter
am Roboter montierte Drahtspulen-Aufnahme
Einbauset Gassparventil
zur nachträglichen Montage eines Gassparventils
19
DE

Bedienelemente, Anschlüsse und mechanische
Komponenten
Sicherheit WARNUNG!
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwere Personen- und Sachschäden können die Folge sein.
▶Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von
technisch geschultem Fachpersonal ausgeführt werden.
▶Dieses Dokument vollständig lesen und verstehen.
▶Sämtliche Sicherheitsvorschriften und Benutzerdokumentationen dieses Gerätes
und aller Systemkomponenten lesen und verstehen.
Bedienelemente
(1) (2) (3)
Bedienelemente an der Rückseite, VR 1500-PAP/D,
KD 1500-PAP-11
(3)
Bedienelemente an der Rückseite, VR 1500-PAP/A
(1) Taste Gasprüfen
(2) Taste Drahtrückzug
(3) Taste Drahteinfädeln
20
