Fuel FE 900 User manual

1
Ergometer
FE 900
Art. F-57009
DE Benutzerhandbuch (Seite 2)
GB User manual (page 34)
WARNUNG! Dieses Gerät ist ausschließlich für die Benutzung in Übereinstimmung mit den Anweisungen in
diesem Benutzerhandbuch vorgesehen. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät
einsetzen und bewahren Sie das Handbuch für die weitere Nutzung auf.
WARNING! This device is only intended for use in accordance with the instructions in this user manual. Read it
carefully before using the appliance and keep the manual for future use.

2
DE INHALTSVERZEICHNIS
WICHTIGE SICHERHEITSHINWEISE...........................................................3
MONTAGEANLEITUNG..................................................................................5
COMPUTER-BEDIENUNGSANLEITUNG....................................................15
BENUTZUNG EINES BRUSTGURTES........................................................25
VERWENDUNG DER XTERRA-APP........................................................... 26
EXPLOSIONSZEICHNUNG......................................................................... 27
TEILELISTE..................................................................................................28
STRETCHING...............................................................................................30
TECHNISCHE DATEN................................................................................. 31
ENTSORGUNG............................................................................................ 31
GARANTIE................................................................................................... 32
ACHTUNG!
Dieses Gerät ist nur für den Gebrauch wie in dieser Anleitung beschrieben vorgesehen.
Jedwede andersartige Benutzung führt zum Verlust der Garantie und kann darüber hinaus
ernsthafte Verletzungen oder Beschädigungen nach sich ziehen.
Sportliches Training kann die Gesundheit gefährden. Konsultieren Sie vor Beginn eines
Trainingsprogramms mit diesem Gerät einen Arzt.
.

3
WICHTIGE SICHERHEITSHINWEISE
Dieses Trainingsgerät ist für optimale Sicherheit konstruiert. Trotzdem müssen bei der
Benutzung von Trainings- bzw. Elektrogeräten bestimmte Vorsichtsmaßnahmen beachtet
werden. Lesen Sie vor der Benutzung des Geräts alle Anweisungen durch und befolgen Sie
diese entsprechend.
ACHTUNG!
Trennen Sie die Stromzufuhr nach der Benutzung und vor der Reinigung des Gerätes, um die
Gefahr eines Stromschlags zu verringern.
WARNUNG!
Um die Gefahr von Verbrennungen, Feuer, Stromschlägen, Fehlfunktionen oder Personenschäden
zu verringern, beachten Sie die folgenden Hinweise:
- Lassen Sie das Gerät niemals unbeaufsichtigt.
- Bei Nichtbenutzung und vor Pflege oder Wartung muss immer die Stromzufuhr getrennt
werden.
- Das Sicherheitsniveau des Gerätes kann nur gehalten werden, wenn es regelmäßig auf Schäden
und Verschleiß geprüft wird.
- Benutzen Sie das Gerät nicht unter einer Decke oder einem Kissen. Es besteht die Gefahr
einer Überhitzung.
- Bei der Verwendung des Gerätes von, bei oder in der Nähe von Kindern, Invaliden oder
Menschen mit Behinderungen ist besondere Vorsicht geboten.
- Verwenden Sie dieses Gerät nur für den in diesem Benutzerhandbuch beschriebenen,
vorgesehenen Zweck. Benutzen Sie keine vom Hersteller nicht empfohlenen Zusatzteile!
- Benutzen Sie das Gerät niemals, wenn Kabel oder Stecker beschädigt sind, es nicht
ordnungsgemäß funktioniert, es heruntergeworfen, beschädigt oder in Wasser getaucht wurde.
Senden Sie das Gerät in diesem Fall zur Überprüfung bzw. Reparatur an eine Servicestelle.
- Im Falle von Störungen reparieren Sie das Gerät nicht selbst. Lassen Sie Reparaturen nur von
autorisierten Servicestellen durchführen.
- Tragen Sie das Gerät nicht am Netzkabel und verwenden Sie das Kabel nicht als Griff.
- Halten Sie das Netzkabel von heißen Oberflächen fern.
- Das Gerät darf nicht mit blockierten Lüftungsöffnungen verwendet werden. Halten Sie die
Lüftungsöffnungen frei von Fusseln, Staub, Haaren etc.
- Stecken Sie niemals Gegenstände oder Körperteile (Finger etc.) in die Öffnungen.
- Stellen Sie das Gerät an einem trockenen, ebenen Ort auf und schützen Sie es vor Feuchtigkeit.
Sofern Sie den Aufstellort besonders gegen Druckstellen, Verschmutzungen u.ä. schützen
wollen, empfehlen wir Ihnen eine geeignete, rutschfeste Unterlage unter das Gerät zu legen.
Benutzen Sie das Gerät nicht in der Nähe von Wasser oder im Freien.
- Benutzen Sie das Gerät nicht an Orten, wo Sprühnebel oder Sauerstoff verwendet bzw.
verabreicht werden.
- Das Gerät muss an eine ordnungsgemäß geerdete Steckdose angeschlossen werden.

4
WICHTIGE SICHERHEITSHINWEISE
- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder
Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine
für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das
Gerät zu benutzen ist.
- Konsultieren Sie vor der Aufnahme eines Trainingsprogramms einen Arzt. Dies ist besonders
für Personen über 35 Jahre oder Personen mit Vorerkrankungen wichtig.
- Wenn Sie Schwindelgefühle, Übelkeit, Brustschmerzen oder andere abnormale Symptome
verspüren, stoppen Sie sofort das Training und konsultieren Sie Ihren Arzt.
- Um das Gerät auszuschalten, stellen Sie alle Bedienelemente auf „Off“ (Aus) und ziehen Sie
anschließend den Stecker aus der Steckdose.
- Benutzen Sie das Gerät nicht auf tief gepolstertem Teppich sowie Plüsch- oder Wollteppichen.
Dies kann zu einer Beschädigung sowohl des Teppichs als auch des Fitnessgerätes führen.
- Halten Sie die Hände von allen beweglichen Teilen fern.
- Achten Sie auf genügend Freiraum um denAufstellort herum. In einem Umfeld von L430 x B175
x H250 cm sollten sich keine Gegenstände oder sonstige Hindernisse befinden.
- Eine Pulsmessung mit diesem Gerät dient nur als Orientierungshilfe und ist nicht als
medizinische Pulsfrequenzmessung zu verstehen. Verschiedene Faktoren, darunter die
Bewegungen des Benutzers, haben Einfluss auf die Genauigkeit der Herzfrequenzmesswerte.
- Tragen Sie geeignete Kleidung und Schuhe für das Training und vermeiden Sie lockere Kleidung.
Trainieren Sie nie barfuß oder in Socken. Tragen Sie immer korrektes Schuhwerk, z. B. Lauf-,
Wander- oder Cross-Training-Schuhe.
- Das Gerät darf nicht von Personen mit einem Gewicht von über 160 kg verwendet werden.
- Das Gerät darf jeweils nur von einer Person benutzt werden.
Die Nichtbeachtung dieser Sicherheitshinweise kann den Trainingsnutzen negativ beeinflussen, die
Lebensdauer des Gerätes verkürzen oder zu Personenschäden führen.

5
MONTAGEANLEITUNG
Schritt 1:
1. Entnehmen Sie das Gerät dem Karton und stellen Sie es auf eine ebene und freie Fläche.

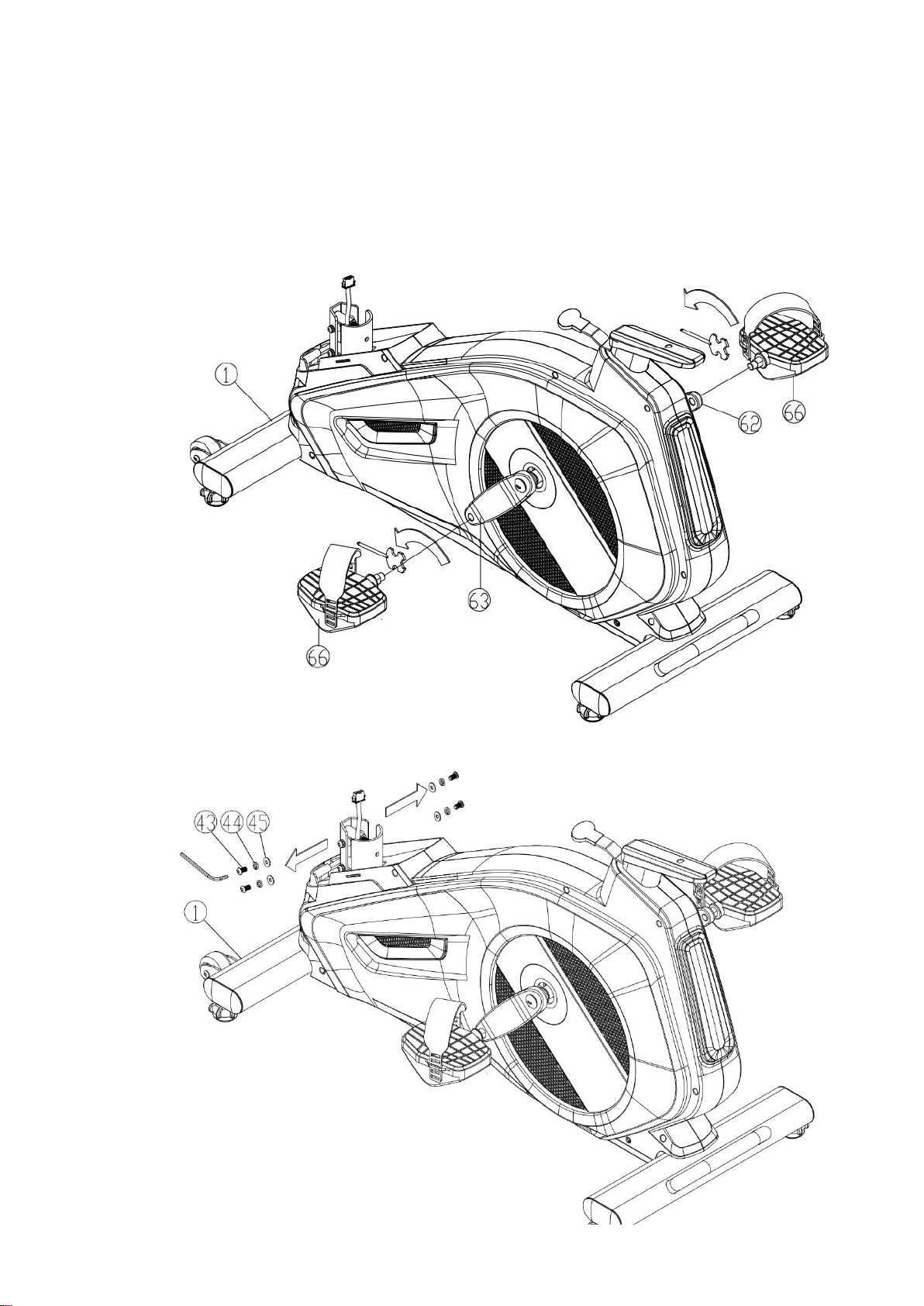

2. Schrauben Sie das rechte Pedal (66R, mit Aufdruck „R“ markiert) am rechten Pedalarm (62)
durch Aufschrauben im Uhrzeigersinn an. Danach folgt das linke Pedal (66L), welches
entgegen dem Uhrzeigersinn am linken Pedalarm (63) angeschraubt werden muss. Bitte
achten Sie auf die korrektseitige Montage der beiden Pedale, da andernfalls die Teile
beschädigt werden könnten.
Schritt 2:
Entfernen Sie die Schrauben (43), Federscheiben (44) und Unterlegscheiben (45) wie abgebildet.

6
Schritt 3:

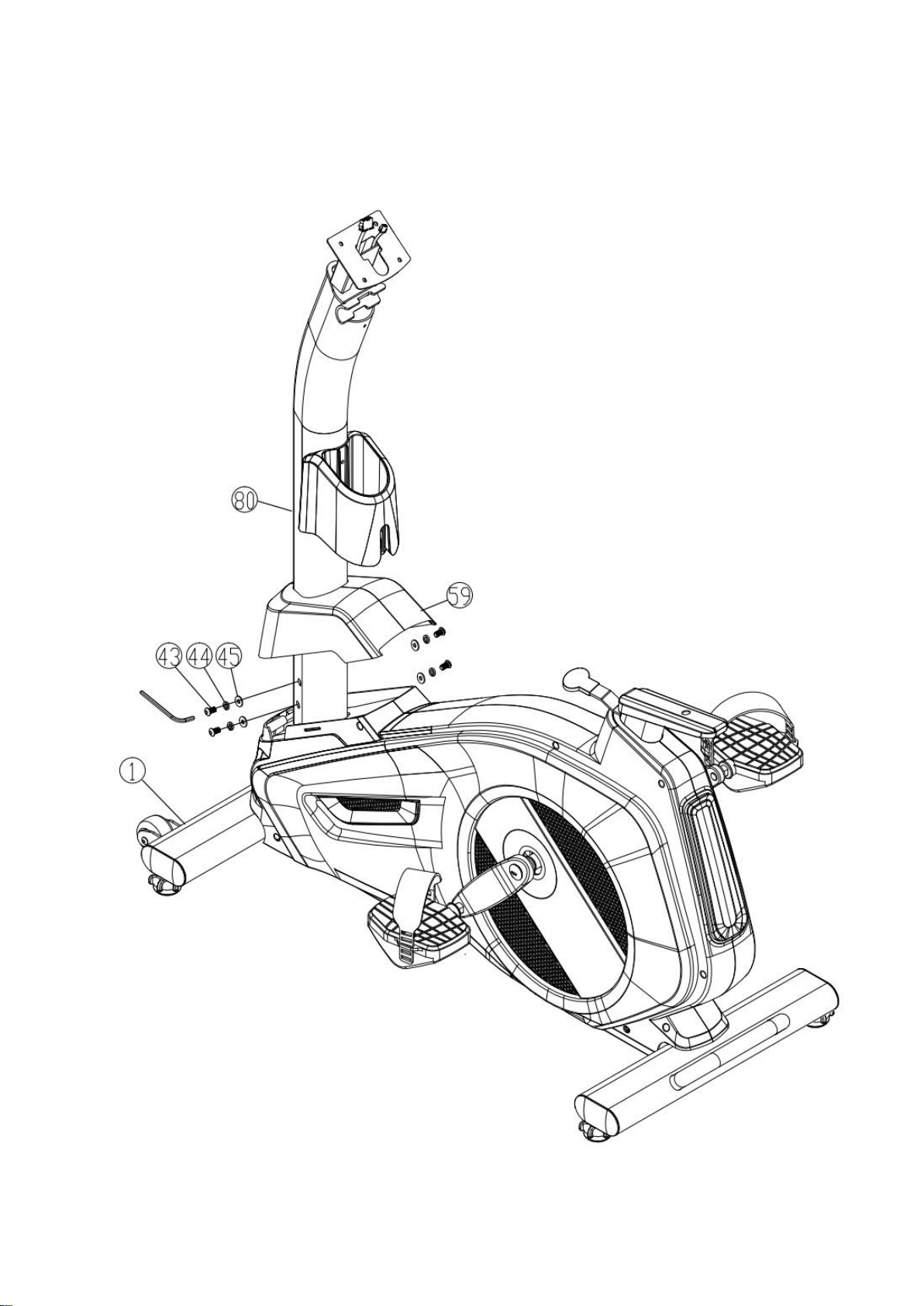

Schieben Sie die Abdeckung (59) auf die Griffstütze (80) wie abgebildet und verbinden Sie die beiden
Kabelenden (82) & (9). Setzen Sie dann die Griffstütze (80) in den Basisrahmen (1).

7
Schritt 4:
Während Sie die Abdeckung (59) oben halten, befestigen Sie die Griffstütze (80) mit den Schrauben
(43), Federscheiben (44) und Unterlegscheiben (45) am Basisrahmen (1).

8
Schritt 5:

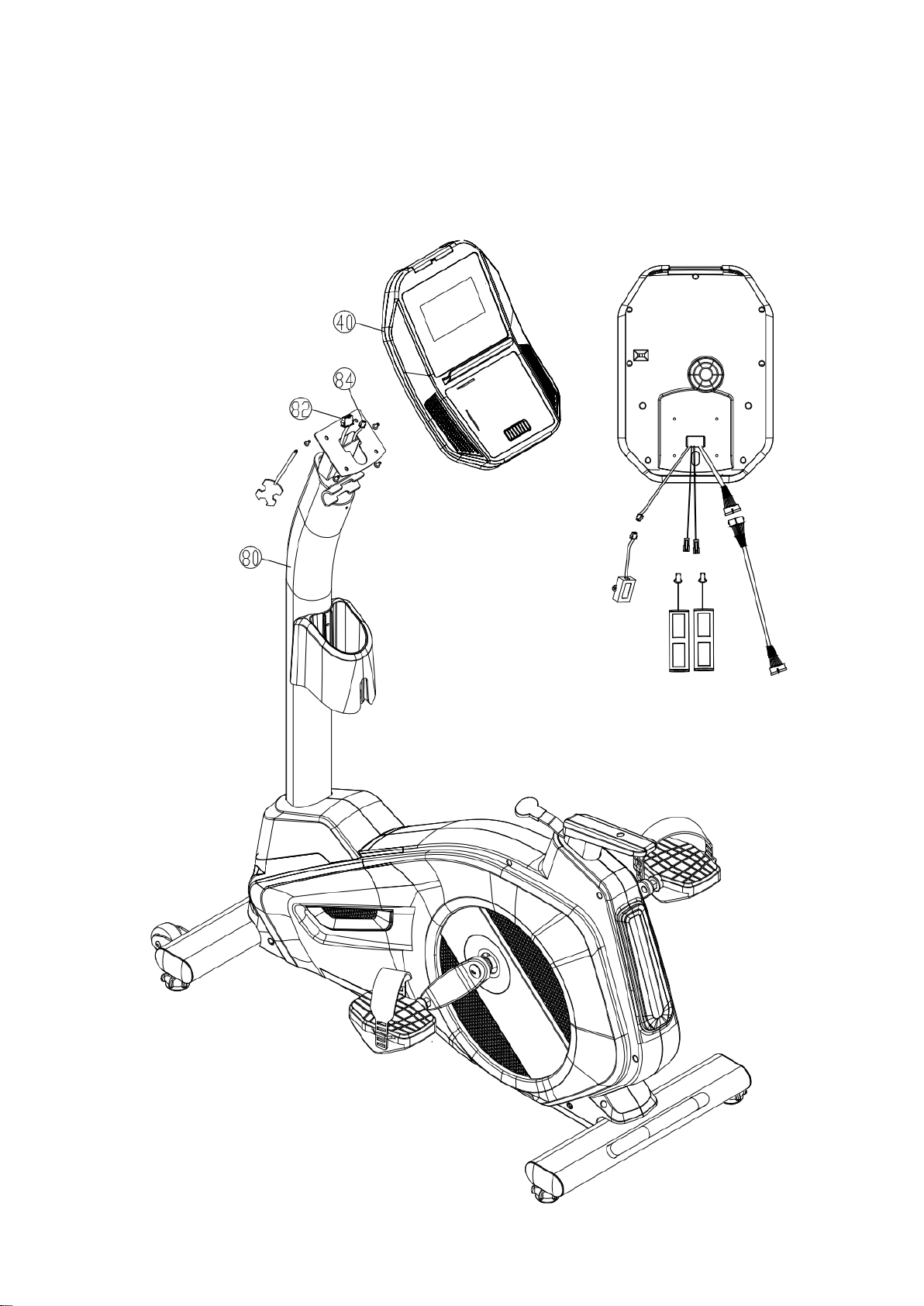

Verbinden Sie die Kabelenden (82) & (84) mit dem Computer (40) und führen Sie die beiden
Pulskabel durch die Bohrung der Halterung oben auf der Griffstütze (80). Entfernen Sie die
Schrauben von der Rückseite des Computers (40) und befestigen Sie den Computer dann oben auf
der Halterung der Griffstütze (80).

9
Schritt 6:
Befestigen Sie die Abdeckungen (54) & (55) mit den Schrauben M4x30 (74) an der Griffstütze (80).

10
Schritt 7:

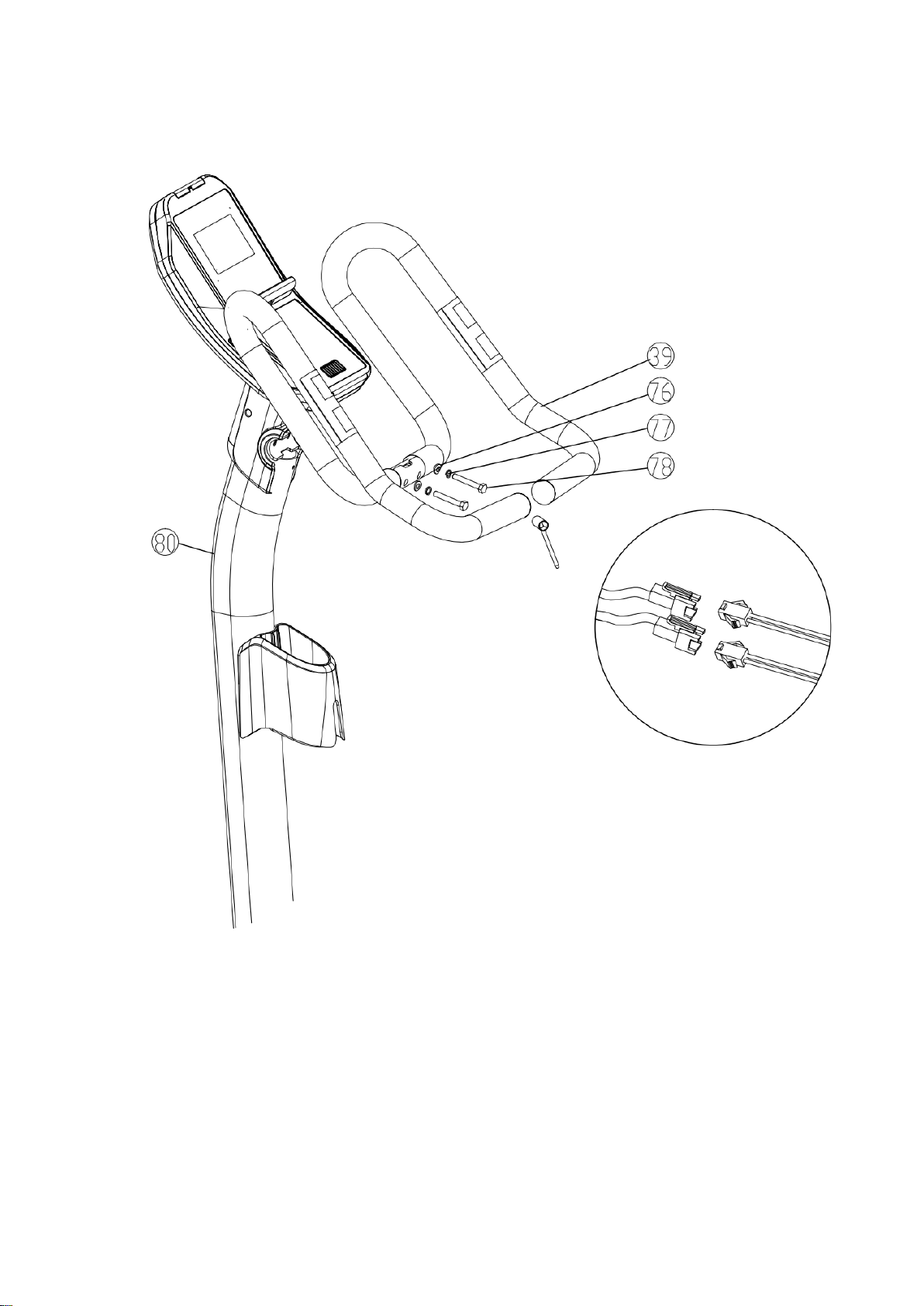

Montieren Sie den Handgriff (39) mit den Schrauben (78), Federscheiben (77) und Wellscheiben (76)
an der Griffstütze (80). Verbinden Sie dann die Pulskabel wie unten dargestellt.

11
Schritt 8:

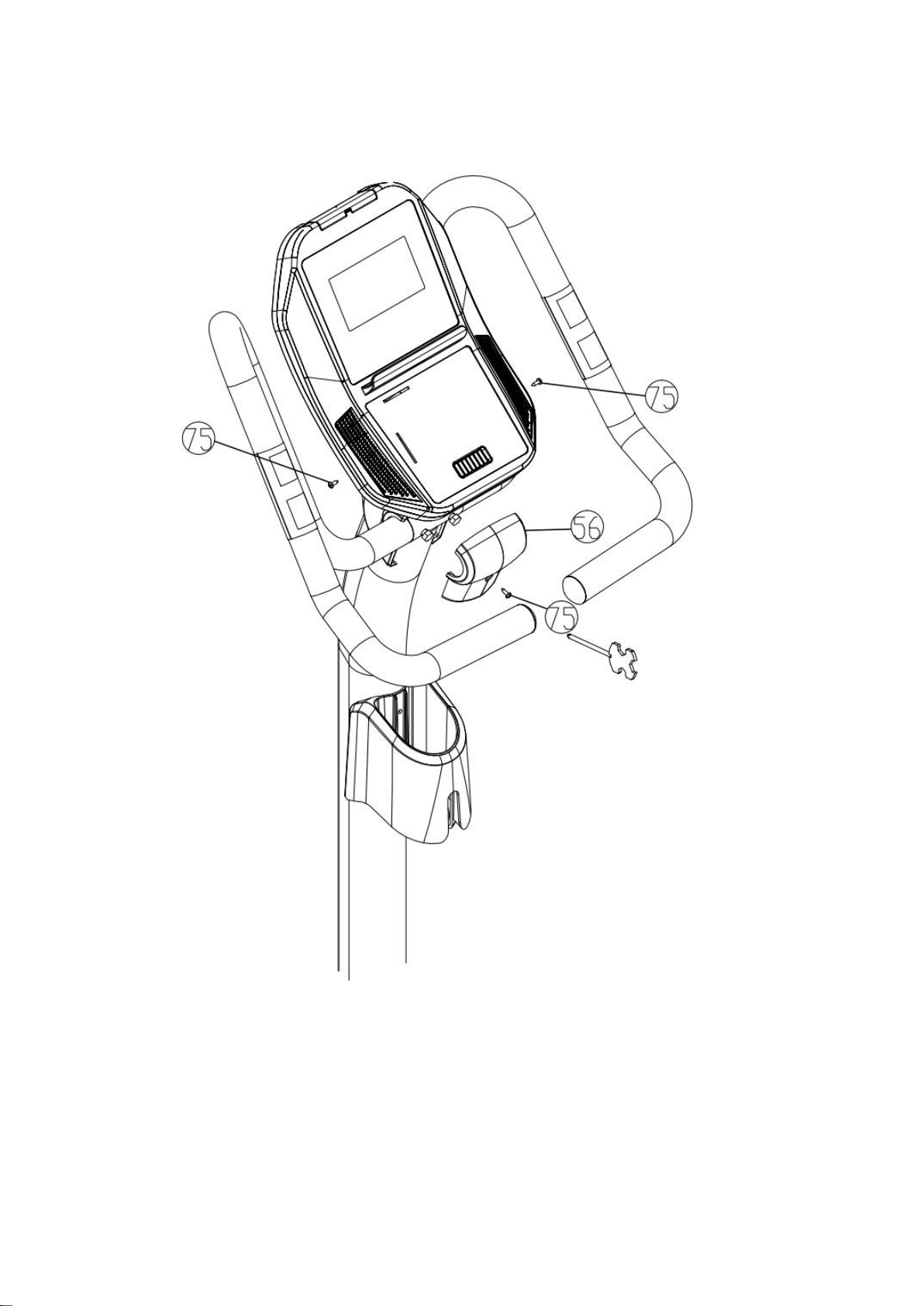

Befestigen Sie die obere Abdeckung (56) mit den Schrauben M4 (75) wie abgebildet. Benutzen Sie
zwei weitere Schrauben M4 (75), um auch die rechte und linke Abdeckung zu sichern.

12
Schritt 9:
Lösen/Ziehen Sie den Feststeller (11), um die Sattelstütze (67) auf die gewünschte Höhe verstellen
zu können. Sichern Sie die neue Höheneinstellung wieder mit dem Feststeller (11).

13
Schritt 10:
Montieren Sie die Sitzbasis (70) mit Hilfe der Fixiermutter (71), der Unterlegscheibe (72) und dem
Schnellversteller (73) auf der Sattelstütze (67).

14
Schritt 11:

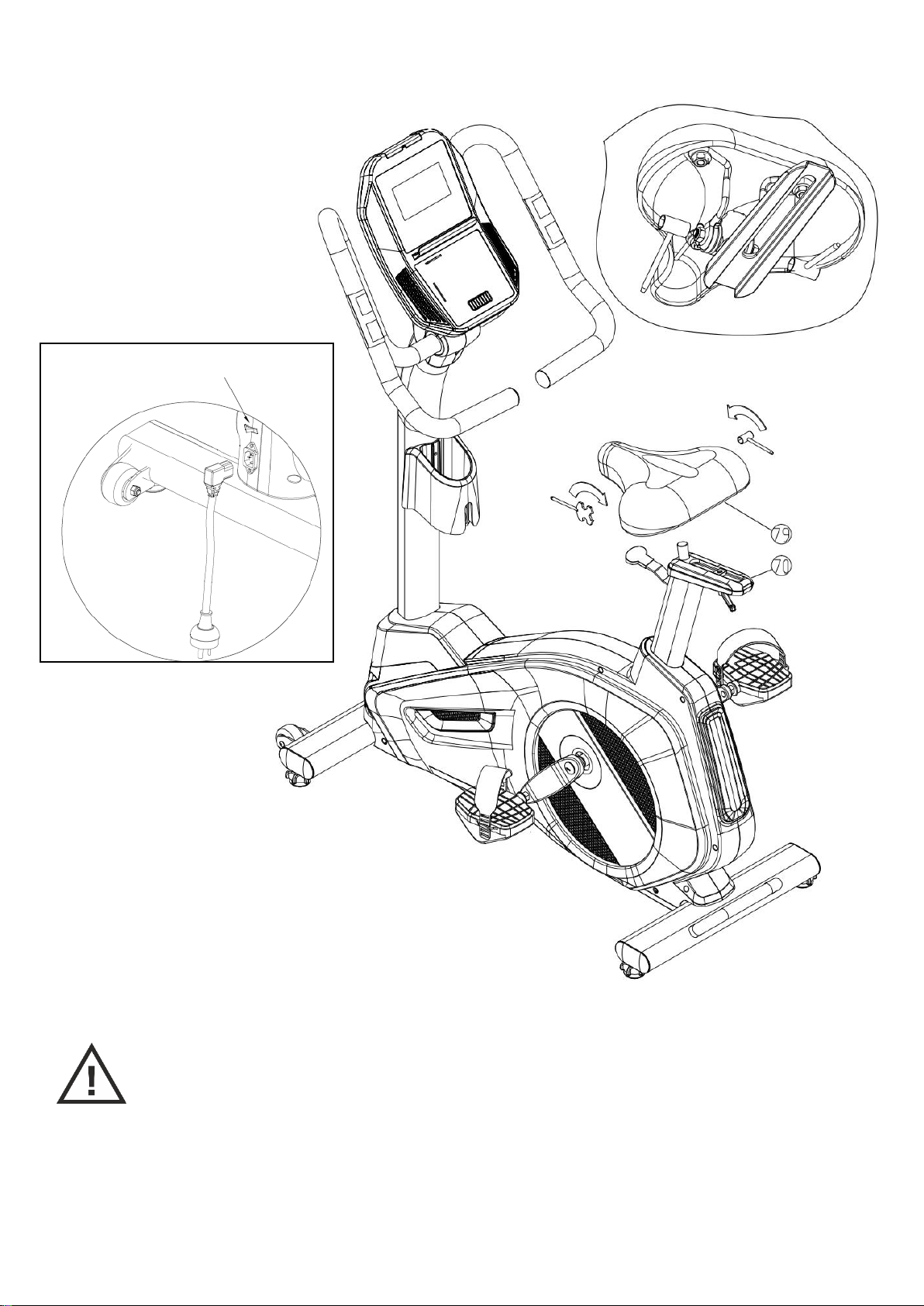

Befestigen Sie den Sattel (79) wie abgebildet auf der Sitzbasis (70).
Verbinden Sie das Stromkabel mit
dem Gerät.
ACHTUNG!
Stellen Sie sicher, dass alle Schrauben nach der Installation fest
angezogen sind.
Ein-/Aus-Schalter

15
COMPUTER-BEDIENUNGSANLEITUNG
LED-ANZEIGE：
FUNKTION
BESCHREIBUNG
TIME (Zeit)
Anzeigebereich 0:00 ~ 99:59；Vorgabebereich 0:00 ~ 99:00 Minuten
DISTANCE
(Distanz)
Anzeigebereich 0 ~ 99.99；Vorgabebereich 0 ~ 99.9 km
CALORIES
(Kalorien)
Anzeigebereich 0 ~ 9999；Vorgabebereich 0 ~ 9990 kcal
PULSE (Puls)
Zeigt die aktuelle Pulsfrequenz an
WATT
Anzeigebereich 0 ~ 999 Watt
SPEED
(Tempo)
0.0~99,9 km/h (oder Meilen/Stunde)
RPM
(Drehzahl)
0~999 Umdrehungen je Minute

16
TASTENFUNKTIONEN :
TASTE
BESCHREIBUNG
- Startet ein Training.
- Beendet ein Training.
- Reset ausführen (nur möglich, wenn nicht gerade trainiert wird).
- Widerstand bzw. Watt erhöhen.
- Einstellung oder Auswahl bestätigen (nur möglich, wenn nicht gerade trainiert wird).
- Widerstand bzw. Watt vermindern.
- Vorgabe auswählen.
- Drücken, um vom Hauptmenü in den manuellen Modus zu gelangen.
- Drücken, um vom Hauptmenü in den COACH-Modus zu gelangen.
- Drücken, um vom Hauptmenü in den HRC-Modus zu gelangen.
- Drücken, um vom Hauptmenü in den konstanten WATT-Modus zu gelangen.
- Drücken, um vom Hauptmenü in den Kalorien-Programm-Modus zu gelangen.
- Drücken, um vom Hauptmenü in den Intervall-Programm-Modus zu gelangen.
- Drücken, um vom Hauptmenü in den Watt-Programm-Modus zu gelangen.
- Drücken, um den Ventilator zu steuern: Mittel/Stark/Aus.

17
Computerbedienung:
Einschalten

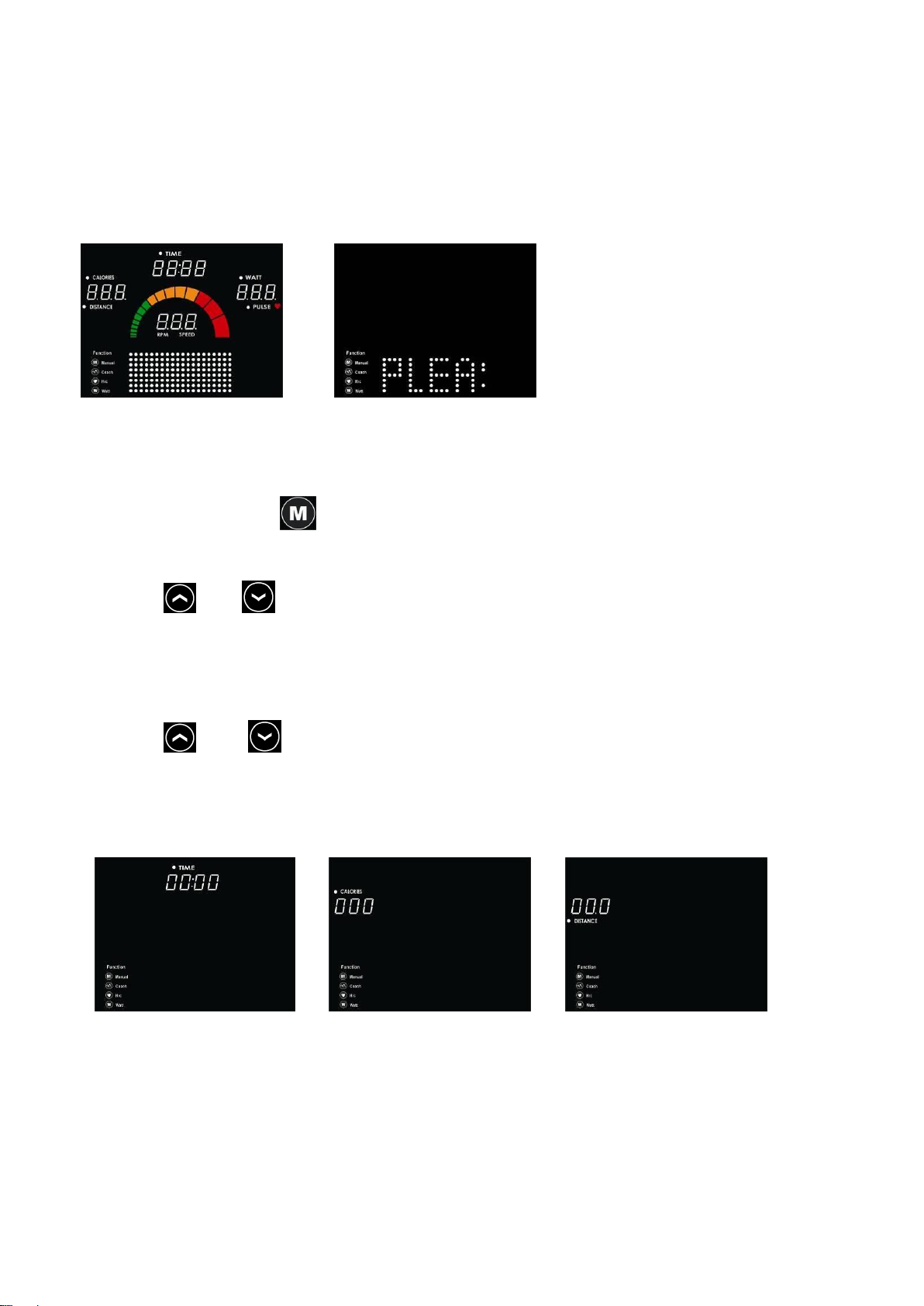

Sobald der Computer Pedalarmbewegung erkennt, schaltet er sich ein und emittiert ein akustisches Signal
für ca. 2 Sekunden. Außerdem leuchten alle Displayanzeigen für ca. 2 Sekunden (Abb. 1). Der Computer
fordert den Benutzer dann auf, eine Funktion auszuwählen (Abb. 2).
Abb. 1 Abb. 2
Manueller Modus
1. Drücken Sie im Hauptmenü , um in den manuellen (MANUAL) Modus zu gelangen.
2. Drücken Sie START, um einen Schnellstart auszuführen oder fahren Sie mit Punkt 3 fort.
3. Drücken Sie und , um Zielwerte für Zeit / Distanz / Kalorien / Puls einzugeben
(Abb. 3~6). Während des Eingabevorganges blinkt der Funktionsbuchstabe. MODE wechselt zur
zur nächsten Einstellung.
4. Nach den Eingaben drücken Sie START. Das Training beginnt (Abb. 7~8).
5. Drücken Sie oder , um den Widerstand zu verstellen (von 1 bis 40).
6. Ein Druck auf STOP beendet das Training –sollte vorher ein Zielwert erreicht werden, stoppt das Gerät
automatisch.
7. Ein Druck auf RESET kehrt zurück zum Hauptmenü.
Abb. 3 Abb. 4 Abb. 5

18
Abb. 6 Abb. 7 Abb. 8
COACH-Modus
1. Drücken Sie im Hauptmenü , um in den COACH-Modus zu gelangen.
2. Es gibt 12 feste Programme (P1~P12) im COACH-Modus. Zunächst erscheint ”P1” mit dem
zugehörigen Profil auf der Anzeige (Abb. 9). Drücken Sie oder , um zwischen den
Programmen P1 –P12 zu wechseln.
3. Drücken Sie MODE, um ein Programm auszuwählen. Stellen Sie dann die Trainingszeit mit
oder ein.
4. Nach den Eingaben drücken Sie START. Das Training beginnt (Abb. 10~11).
5. Drücken Sie oder , um den Widerstand zu verstellen (von 1 bis 40).
6. Ein Druck auf STOP beendet das Training –sollte vorher ein Zielwert erreicht werden, stoppt das
Gerät automatisch.
7. Ein Druck auf RESET kehrt zurück zum Hauptmenü.
Abb. 9 Abb. 10 Abb. 11
Kalorien-Programm-Modus

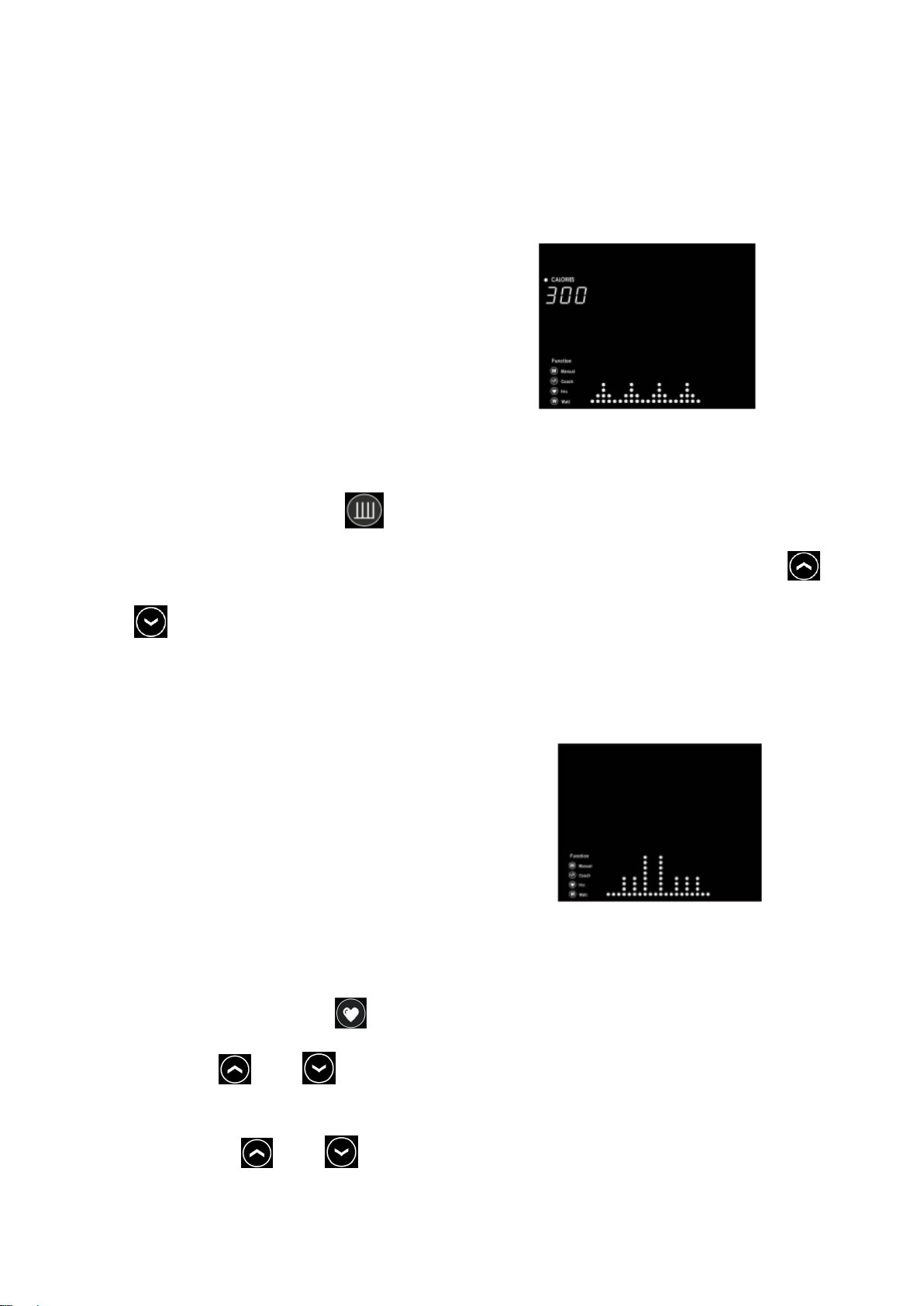

1. Drücken Sie im Hauptmenü , um in den Kalorien-Programm-Modus zu gelangen.
2. Es gibt 3 verschiedene Widerstandsstufen (niedrig / mittel / hoch). Abb. 12 zeigt die niedrige Stufe.
Drücken Sie oder , um Low CAL (300) / Mid CAL(600) / High CAL (900) anzuzeigen.
Mit MODE können Sie nun eine Widerstandsstufe auswählen.

19
3. Nach den Eingaben drücken Sie START. Das Training beginnt und das System reguliert die
Widerstandsstufe automatisch in Abhängigkeit von der Drehzahl. Jedes Mal, wenn ein Segment
absolviert wurde, wechselt das System zum nächsten (jedes Segment = 7,5 kcal), bis alle
Segmente erledigt sind.
4. Ein Druck auf STOP beendet das Training –sollte vorher das Kalorienprofil beendet werden,
stoppt das Gerät automatisch.
5. Ein Druck auf RESET kehrt zurück zum Hauptmenü.
Abb. 12
Intervall-Programm-Modus
1. Drücken Sie im Hauptmenü , um in den Intervall-Programm-Modus zu gelangen.
2. Es gibt 3 Gruppen von Intervallprogrammen. Abb. 13 zeigt das erste Profil, drücken Sie oder
, um ein Profil zu selektieren (MODE drücken zur Bestätigung).
3. Stellen Sie dann die Trainingszeit ein (Standard = 20 Minuten, einstellbar von 5:00~99:00).
4. Drücken Sie START, um mit dem Intervalltraining zu beginnen.
5. Ein Druck auf STOP beendet das Training –sollte vorher eine eingestellte Zielzeit ablaufen (0:00),
stoppt das Gerät automatisch.
6. Ein Druck auf RESET kehrt zurück zum Hauptmenü.
Abb. 13
H.R.C Modus (herzfrequenzabhängiger Modus)
1. Drücken Sie im Hauptmenü , um in den HRC-Modus zu gelangen.
2. Drücken Sie oder , um Ihr Alter einzugeben (Standard=25, Abb. 14) und bestätigen Sie
die Eingabe mit MODE (Nach Verlassen des HRC Modus wird das Alter gelöscht)
3. Wählen Sie mit oder ein Programm: 55%, 75%, 90%, TAG (Abb. 15~18).
In “TAG” kann der Herzfrequenz-Wert mit den Pfeiltasten bestimmt werden.

20
Drücken Sie MODE zur Bestätigung.
4. Stellen Sie die Trainingszeit mit oder ein.
5. Nach den Eingaben drücken Sie START. Das Training beginnt (Sie können auch ohne Eingabe
einer Ziel-Trainingszeit trainieren).
6. Während des Trainings wird der Widerstand automatisch angepasst, abhängig von der
Herzfrequenz.
7. Das Pulssymbol wechselt je nach aktueller Herzfrequenz die Farbe:
A. Frequenz zwischen 50% ~70% des Zielwertes: Grün.
B. Frequenz zwischen 70% ~90% des Zielwertes: Blau.
C. Frequenz über dem Zielwert: Rot.
D. Kann keine Herzfrequenz gemessen werden, erscheint “♥?” (Abb. 19)
8. Ein Druck auf STOP beendet das Training –sollte vorher eine eingestellte Zielzeit ablaufen (0:00),
stoppt das Gerät automatisch
9. Ein Druck auf RESET kehrt zurück zum Hauptmenü.
Abb. 14 Abb. 15 Abb. 16
Abb. 17 Abb. 18 Abb. 19
Konstanter Watt-Modus
1. Drücken Sie im Hauptmenü , um in den konstanten Watt-Modus zu gelangen.
2. Drücken Sie oder , um die Ziel-Wattzahl einzustellen (Standard=120, Abb. 20).
3. Drücken Sie MODE zur Bestätigung. Stellen Sie nun eine Zielzeit ein.
4. Nach den Eingaben drücken Sie START (Sie können auch ohne Eingabe
einer Ziel-Trainingszeit trainieren). Das Training beginnt (Abb. 21~22).
5. Während des Trainings können Sie mit oder die Watt-Zahl verstellen.
