Fujiko FK-904DVD.H Technical manual

H.264 Compression
FujikoDVR Series9
เพื่อสามารถใช้เครื่องบันทึกนี้อย่างถูกต้องและปลอดภัย
ควรมั่นใจว่าท่านได้ศึกษาคู่มือการใช้งานตามคำแนะนำอย่างถูกต้อง
To use this DVR correctly and safely, be sure to read these
operation instruction before use.
ภาษาไทย
English
FK-904DVD.H
FK-908DVD.H
FK-916DVD.H

H.264 Compression
FujikoDVR Series9 1
สารบัญ (Content)
ข้อควรระวังในการใช้งาน 3
คุณสมบัติเครื่องบันทึก 4
รูปแบบการแสดงการทำงาน 5
ตัวอย่างการเชื่อมต่อระบบ (System Organization) 6
อุปกรณ์หลักและอุปกรณ์พื้นฐาน (System Contents) 7
การใช้งานระบบเครื่องบันทึกและการติดตั้ง (System Configura 8
1. ด้านหน้า (FK-904DVD.H) 8
2. ด้านหลัง (FK-904DVD.H) 8
3. ด้านหน้า (FK-908DVD.H, FK-916DVD.H) 9
4. ด้านหลัง (FK-908DVD.H, FK-916DVD.H) 10
5. รีโมทคอนโทรล (Remote Control) 10
เริ่มใช่งานเครื่องบันทึก (Conect & Power On) 11
1. การใช้งานเมนูใน Status Bar 12
2. เลือกการแสดงภาพ 13
3. ใช้งานและควบคุมกล้อง PTZ (สปีดโดม)13
4. ดิจิตอลซูม (Digital Zoom) 15
เมนูQuick (Quick Menu) 14
ตั้งค่าระบบเครื่องบันทึก (System Setup) 14
1. ตั้งค่าระบบกล้อง (Camera) 16
1.1 ตั้งค่าการตรวจจับความเคลื่อนไหว (Motion) 18
1.2 ตั้งค่าการใช้งานกับกล้อง PTZ (สปีดโดม)19
1.3 ตั้งค่าคีย์บอร์ด 19
2. ตั้งค่าเหตุการณ์(Event) 20
2.1 อลาร์มเข้า 20
2.2 อลาร์มออก 21
2.3 อีเมล์21
2.4 เสียงเตือน 22
3. ตั้งค่าจอภาพ (Display) 22
3.1 บนหน้าจอ 23
3.2 จอรอง 24
4. ฮาร์ดไดร์ฟ (Storage) 24
4.1 ฮาร์ดไดร์ฟ 25
4.2 สมาร์ท 25
4.3 บันทึก 26
4.4 FTP 26
5. เครื่องมือระบบ (System) 27
5.1 เครือข่าย 27
5.2 DDNS 28
5.3 เซิฟเวอร์29
5.4 การทำงาน 29
5.5 ผู้ใช้งาน 30
5.6 ข้อมูล 31

H.264 Compression
FujikoDVR Series9 2
สารบัญ (Content)
5.7 วิธีตั้งค่าเมนูผู้ดูแลระบบ 31
5.8 อัพเกรด 32
5.9 ตั้งค่า 33
5.10 จัดรูปแบบ 33
5.11 วันที่/เวลา 34
5.12 อื่นๆ (ตั้งภาษา)34
5.13 อีเมล์35
5.14 ปรับเวลา 35
5.15 อื่นๆ 36
ตั้งค่าการบันทึกภาพ 37
ตั้งค่าระบบ 37
ตารางบันทึก 37
วันหยุด 39
ค้นหาภาพย้อนหลัง 40
ค้นหาภาพย้อนหลังแบบปฏิทิน 40
การดูภาพย้อนหลังตามเหตุการณ์42
การถ่ายโอนข้อมูล 44
ดูภาพผ่านระบบเครือข่ายเน็ตเวิร์ค 45
การเชื่อมต่อด้วยโปรแกรม Internet Explorer 45
การใช้งานระบบ Web Client 48
การเชื่อมต่อกับเครื่องบันทึก (Login) 48
สิทธิของการใช้โปรแกรม 49
การควบคุม/ใช้โปรแกรม Web Client 49
ค้นหาภาพย้อนหลัง 52
โปรแกรม Backup Viewer 54
[ENGLISH MANAUL Version]

H.264 Compression
FujikoDVR Series9 3
1) ก่อนใช้งานควรมั่นใจว่าท่านได้อ่านคู่มือ และศึกษาวิธีใช้แล้ว.
2) ควรปฏิบัติตามขั้นตอนการติดตั้ง และใช้งานอย่างถูกวิธี.
3) ห้ามเปิดฝาครอบเครื่องด้วยตัวท่านเอง เพราะอาจจะทำให้ระบบเกิด ความเสียหาย
หรืออาจจะทำให้ระบบเมนบอร์ดเกิดความเสียหายได้
4) ห้ามวางเครื่องบันทึกใกล้ของเหลว. น้ำ. หรือที่ที่มีความร้อนชื้นสูง
5) ควรใช้ผ้าแห้งสำหรับเช็ดทำความสะอาด.
6) ควรวางเครื่องไว้ในที่อากาศสามารถถ่ายเทได้สะดวก หรือควรติดตั้งตามคำแนะนำของผู้ผลิต.
7) อย่าวางเครื่องไว้ใกล้แหล่งความร้อน เพราะความร้อนอาจจะทำให้ระบบอิเลคทรอนิกส์เสียหายได้
8) ห้ามทำการติดตั้งเครื่องในสถานที่ที่อาจมีการรั่วไหลของก๊าซที่ติดไฟง่าย
9) ห้ามต่อสายไฟ หรือใช้สายต่อไฟ หรือห้ามเสียบปลั๊กร่วมกับอุปกรณ์อื่น
เพื่อความเสถียรของอุปกรณ์
ควรมีการติดตั้งร่วมกับอุปกรณ์ป้องกันไฟกระชาก กระตุก (UPS)
10) การทำงานร่วมกับอุปกรณ์ที่เกี่ยวข้องกับระบบไฟฟ้าควรดำเนินการโดยช่างไฟผู้มีประสบการณ์
และได้รับการรับรองตามที่ระบุไว้หากความจุไฟฟ้าไม่เพียงพอ หรือต่อวงจรไม่สมบูรณ์
อาจทำให้เกิดไฟดูด หรือไฟไหม้ได้
11) ควรใช้อุปกรณ์ที่ทางผู้ผลิตแนะนำ
12) กรณีไม่มีการติดตั้งร่วมกับอุปกรณ์ป้องกันไฟกระชาก ควรถอดปลั๊กทุกครั้ง กรณีฝนฟ้าคะนอง
หรือไม่ได้ใช้งานเป็นเวลานาน
14) อุปกรณ์ชิ้นนี้ได้ถูกออกแบบให้ใช้งานได้เฉพาะภายในเท่านั้น
15) ควรออกแบบการติดตั้งให้ใกล้กับปลั๊กไฟ เพื่อความง่ายกับการติดตั้งและดูแลรักษาระบบ
16) คำเตือน:
ระบบแบตเตอรี่ใน remote อาจจะเกิดการระเบิดได้หากมี
การเปลี่ยนไม่ถูกต้อง และควรเลือกใช้แบตเตอรี่ตามคำแนะนำเท่านั้น
# ระบบสามารถปฎิบัติการได้ในอุณหภูมิไม่เกิน : 40 ํc
# ระบบไฟเลี้ยง USB: USB Ports( 5 Vdc, Max. 500 mA)
ข้อควรระวังในการใช้งาน

H.264 Compression
FujikoDVR Series9 4
คุณสมบัติเครื่องบันทึก
MOUSE CONTROLL
เพื่อง่ายกับการใช้งานระบบถูกออกแบบให้รองรับการควบคุมผ่านเมาส์
H.264 COMPRESSION
ระบบบันทึกภาพแบบ H.264
ENHANCED GRAPHICAL USER INTERFACE [GUI]
ระบบมีเมนูการใช้งานแบบ Graphical user interface แสดงภาพแบบเมนูรูปภาพ
GENUINE TRIPLEX OPERATION
สามารถใช้งานระบบได้แบบ Triplex ไม่ว่าจะเป็นการบันทึกแบบต่อเนื่อง, ดูภาพย้อนหลัง, ตั้งค่าระบบ
หรือดูภาพผ่านเครือข่ายโดยไม่ต้องหยุดการทำงานอย่างใดอย่างหนึ่ง
AUDIO
รองรับการบันทึกภาพพร้อมเสียง 4 ช่องสัญญาณ โดยผู้ใช้งานสามารถเลือกฟังเสียงได้ผ่านหน้าเครื่อง
หรือระบบเครือข่ายได้
BACKUP
รองรับการโอนถ่ายข้อมูลด้วยระบบ USB, CD หรือ DVD (อุปกรณ์เสริม)
โดยระบบจะทำการโอนถ่ายข้อมูลวีดีโอ และเสียง ไฟล์ข้อมูลการทำงาน
REMOTE CONNECTION
ระบบสามารถรองรับการดูภาพผ่านเครือข่ายได้ด้วยโปรแกรมมาตฐาน หรือโปรแกรม Client
COMPREHENSIVE RECORDING SETUP
ระบบบันทึกภาพแบบตั้งเวลาล่วงหน้า,เชื่อมต่ออุปกรณ์อลาร์มโดยสามารถตั้งค่าเฟรมได้อิสระกล้องต่อกล้อง
หรือสามารถตั้งค่าระบบเฟรมการบันทึกแต่ละกล้องได้แบบเฉลี่ยความสำคัญ
PTZ CONTROL
ระบบถูกออกแบบให้ใช้งานร่วมกับกล้อง PTZ ได้โดยโปรแกรมควบคุมแบบ Manual ควบคุมด้วย เมาส์,
รีโมท, หรือปุ่มหน้าเครื่องได้
EXTENSIVE MONITOR SUPPORT
รองรับการเชื่อมต่อกับจอมอนิเตอร์ได้หลายรูปแบบ Composite, VGA และ S-Video
อีกทั้งยังรองรับระบบจอแบบ Spot
LIVE DISPLAY
สามารถเลือกดูภาพแบบแบ่ง 4 ช่อง หรือทีละช่อง ค้างหรือสลับได้
CONFIGURATION BACKUP
สามารถบันทึกการตั้งค่า หรือโหลดค่าผ่านระบบ USB ได้
EMAIL SUPPORT
รองรับการแจ้งเตือนผ่านระบบอีเมล์(SMTP Server)

H.264 Compression
FujikoDVR Series9 5

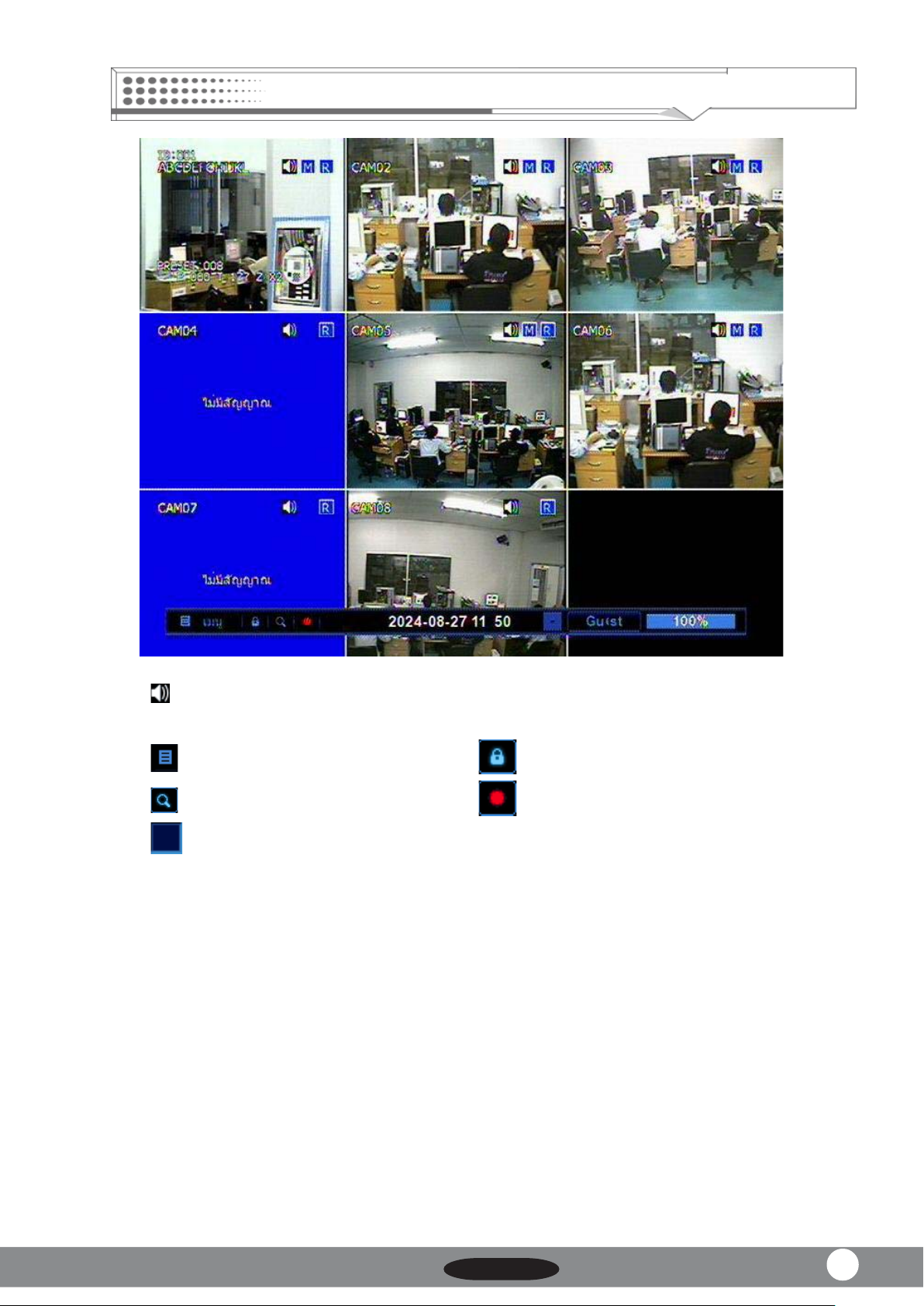

รูปแบบแสดงการทำงาน
ูแสดงการบันทึกเสียง [M] มีการเคลื่อนไหว
[R] กำลังบันทึกภาพ [A] อุปกรณ์อลาร์มทำงาน
ตั้งค่าระบบ ล็อคและคลายล็อค
ซูมภาพแบบดิจิตอล บันทึกแบบฉุกเฉิน (PANIC)
การเชื่อมต่อผ่านเน็ตเวิร์ค [ปิดกล้อง] มีการซ่อนกล้อง
[ไม่มีสัญญาณ] ไม่มีสัญญาณภาพ [Guest/ADMIN] ชื่อสถานะของผู้ใช้งาน
[???%] สถานะการใช้งานของฮาร์ดดิสก์

H.264 Compression
FujikoDVR Series9 6
ตัวอย่างการเชื่อมต่อระบบ (System Organization)
อลาร์มเข้า อลาร์มออก
สัญญาณกล้องเข้า
เครื่องบันทึกภาพ
อุปกรณ์บันทึก
จอคอมพิวเตอร์
จอทีวี อุปกรณ์ถ่ายโอนข้อมูล
รีโมทคอนโทรล
ระบบเครือข่าย

H.264 Compression
FujikoDVR Series9 7
อุปกรณ์หลักและอุปกรณ์พื้นฐาน (System Contents)

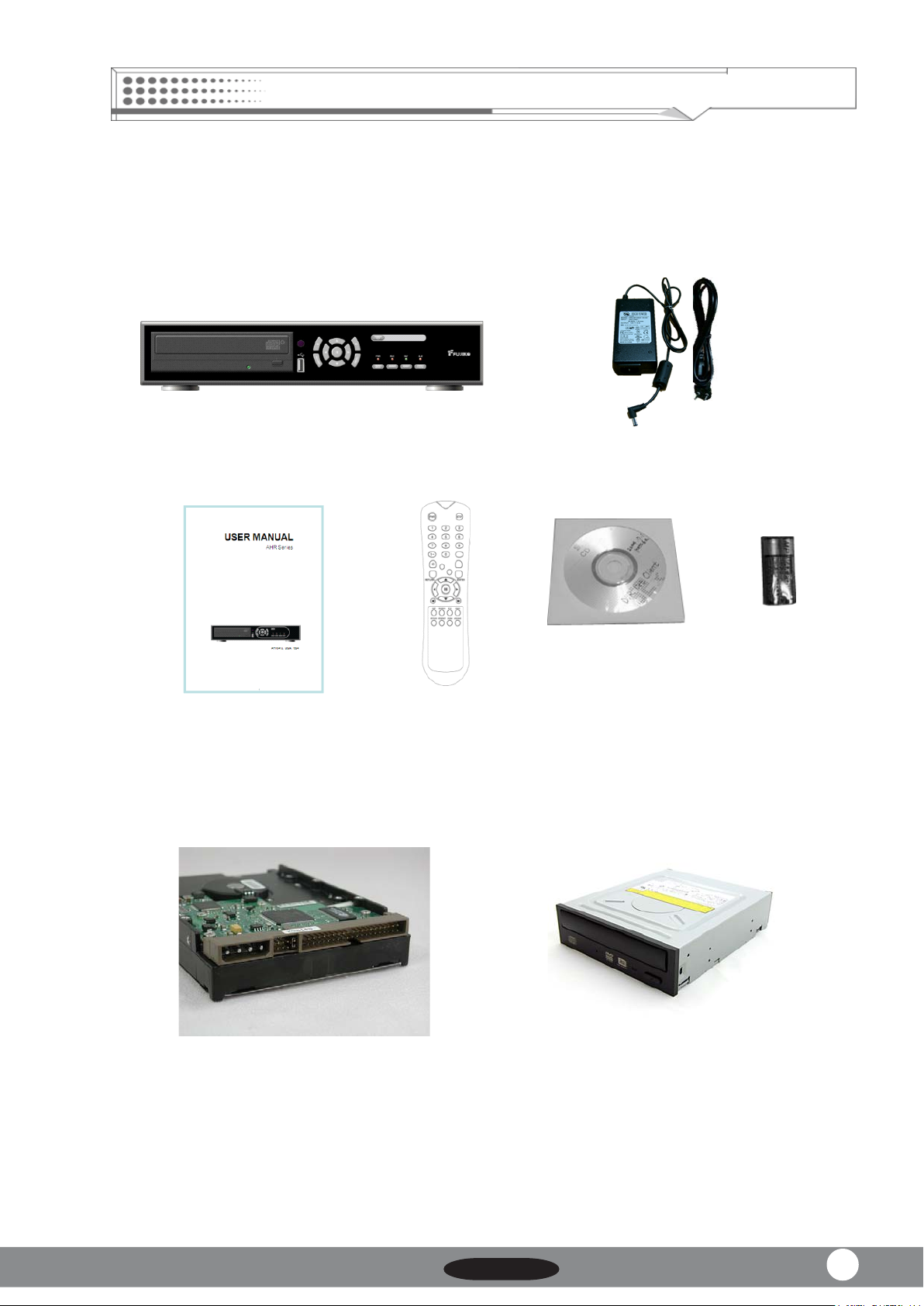

เครื่องบันทึกภาพ
FK-904DVD.H,
FK-908DVD.H, FK-916DVD.H อแดปเตอร์และสายไฟ
คู่มือการใช้งาน รีโมทคอนโทรล
CD โปรแกรม ถ่านรีโมท
คอนโทรล [AA]
1.1 อุปกรณ์หลัก
1.2 อุปกรณ์เสริม
DVD-RW สำหรับติดตั้งภายใน
โอนถ่ายข้อมูล
ฮาร์ดดิสก์สำหรับบันทึกภาพ

H.264 Compression
FujikoDVR Series9 8
การใช้งานระบบเครื่องบันทึกและการติดตั้ง (System Configure)

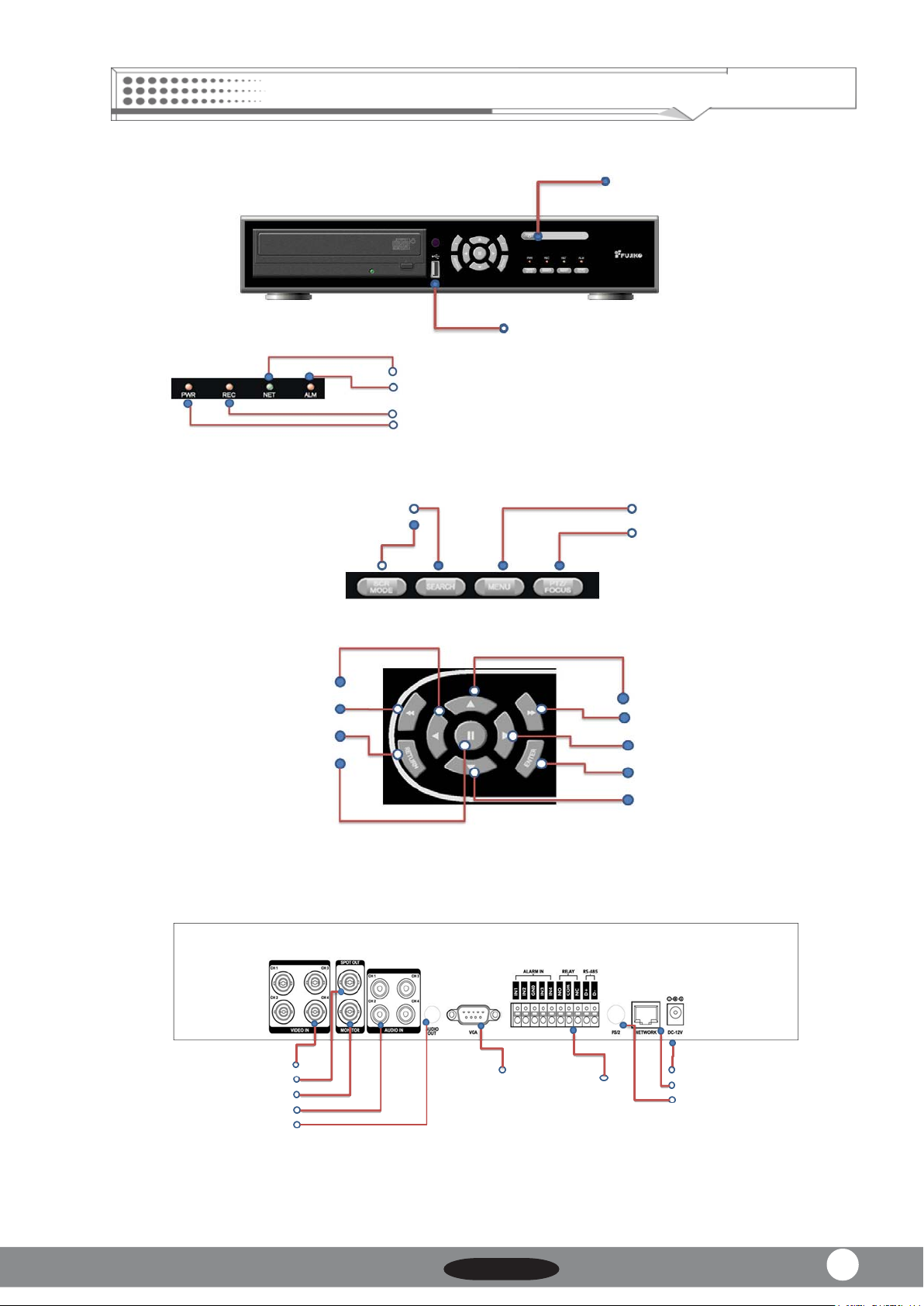

2. ด้านหลัง (FK-904DVD.H)
สัญญาณกล้อง (1~4)
ต่อจอรองเข้ากับระบบ TV
ต่อจอหลักเข้ากับระบบ TV
ต่อไมโครโฟน (1~4)
ต่อลำโพงฟังเสียง
ต่อจอหลัก
เข้ากับจอคอมพิวเตอร์ต่ออลาร์ม
และกล้อง PTZ ต่อเมาส์(PS-2)
ต่อระบบ LAN
ไฟเลี้ยงระบบ
พอร์ต USB สำหรับโอนถ่ายข้อมูล
กดปุ่มค้างไว้3 วินาทีเปิด/ปิด
ไฟแสดงสถานะเชื่อมต่อระบบเน็ตเวิร์ค
ไฟแสดงสถานะการทำงานของอลาร์ม
ไฟแสดงสถานะการบันทึกภาพ
ไฟแสดงสถานะการเปิดเครื่อง
ค้นหาข้อมูลการบันทึก
เลือกรูปแบบการแสดงภาพ ตั้งค่าระบบเครื่องบันทึกภาพ
ควบคุมกล้อง PTZ
เลือกเมนูซ้าย
เล่นย้อนกลับแบบเร็ว
กลับเมนูเดิม
หยุดชั่วคราว
เลือกเมนูขึ้น
เล่นไปข้างหน้าแบบเร็ว
เลือกเมนูขวา
ตกลง/ยืนยันการเลือก
เลือกเมนูลง
1. ด้านหน้า (FK-904DVD.H)

H.264 Compression
FujikoDVR Series9 9

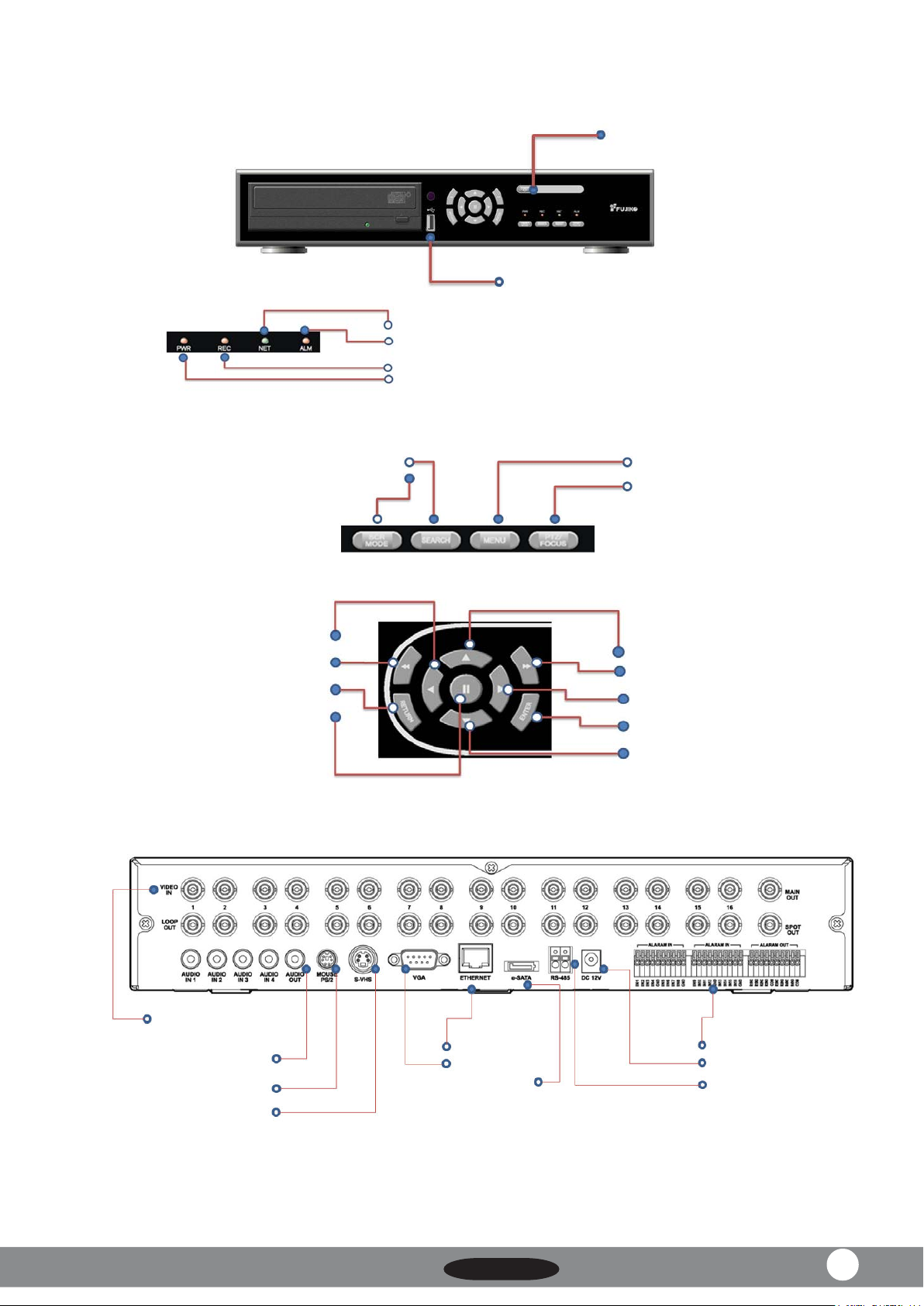

3. ด้านหน้า (FK-908DVD.H,FK-916DVD.H)
4. ด้านหลัง (FK-908DVD.H,FK-916DVD.H)
ต่อสัญญาณกล้องเข้า (1~16)
ต่อสัญญาณภาพออกทีละช่อง(1~16)
4 ไมโครโฟน(in), 1ลำโพง(Out)
สัญญาณภาพออก (S-VHS)
ต่อจอหลักเข้ากับ
จอคอมพิวเตอร์
ต่อระบบ LAN
ระบบฮาร์ดดิสก์
แบบ e-SATA
โอนถ่ายข้อมูล
สัญญาณ RS-485 กล้อง PTZ
ต่อไฟเลี้ยง (DC12V/5A)
ระบบอลาร์ม
พอร์ต USB สำหรับโอนถ่ายข้อมูล
กดปุ่มค้างไว้3 วินาทีเปิด/ปิด
ไฟแสดงสถานะเชื่อมต่อระบบเน็ตเวิร์ค
ไฟแสดงสถานะการทำงานของอลาร์ม
ไฟแสดงสถานะการบันทึกภาพ
ไฟแสดงสถานะการเปิดเครื่อง
ค้นหาข้อมูลการบันทึก
เลือกรูปแบบการแสดงภาพ ตั้งค่าระบบเครื่องบันทึกภาพ
ควบคุมกล้อง PTZ
เลือกเมนูซ้าย
เล่นย้อนกลับแบบเร็ว
กลับเมนูเดิม
หยุดชั่วคราว
เลือกเมนูขึ้น
เล่นไปข้างหน้าแบบเร็ว
เลือกเมนูขวา
ตกลง/ยืนยันการเลือก
เลือกเมนูลง

H.264 Compression
FujikoDVR Series9 10

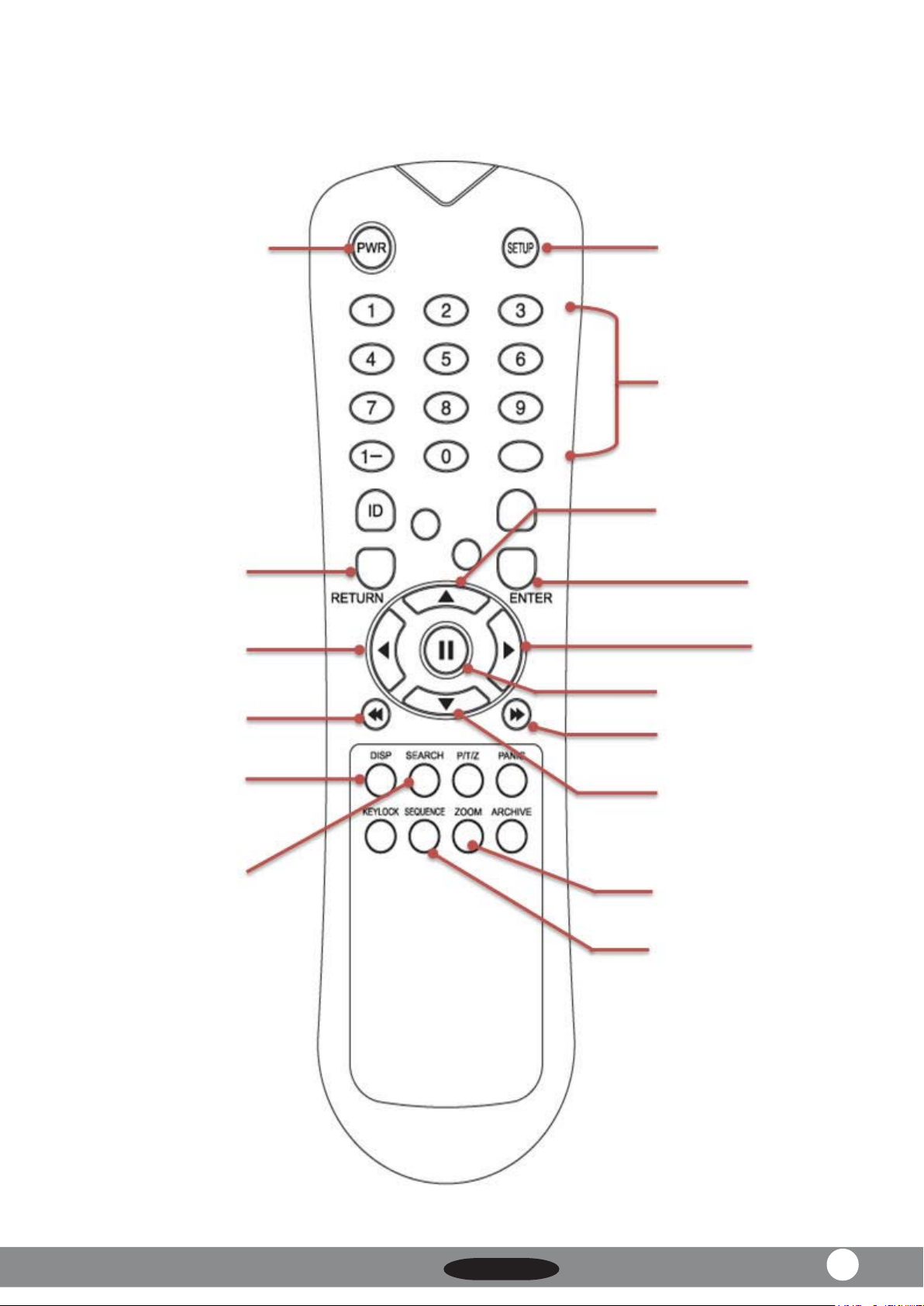

5. รีโมทคอนโทรล (Remote Controller)
ระบบบันทึก PANIC
1) ออกจากเมนู
2) ล็อคอิน
1) เลือกเมนูซ้าย
2) แบ่งภาพ 9 ช่อง
เล่นภาพย้อนกลับหลัง
อย่างเร็ว
เลือกการแสดงภาพ
ค้นหาข้อมูลการบันทึก
ตั้งค่าเมนูระบบเครื่องบันทึก
1) เลือกกล้องทีละกล้อง
2) ปุ่มตัวเลข
1) เลือกขึ้น
2) แบ่งภาพ 4 ช่อง
3) เพิ่มระดับ
ยืนยัน/ตั้งค่า
1) เลือกเมนูขวา
2) แบ่งภาพ 4 ช่อง
หยุดชั่วคราว
เล่นภาพไปข้างหน้าอย่างเร็ว
1) เลือกลง
2) เมนูเสียง
3) ลดระดับ
ซูมภาพดิจิตอล
เปิดการสลับภาพ

H.264 Compression
FujikoDVR Series9 11
เริ่มใช้งานเครื่องบันทึก (Connect & Power on)
- เชื่อมต่อระบบกล้อง 1~16 ตามลำดับ สำหรับเครื่องบันทึกรุ่น FK-908DVD.H และ FK-916DVD.H มีระบบ
Loop ซึ่งท่านสามารถเชื่อมต่อได้อีกกรณี
- ต่อระบบภาพออก เช่นจอทีวี, จอคอมพิวเตอร์สำหรับการแสดงภาพจากกล้อง
- ต่อไฟเลี้ยงระบบเครื่องบันทึก แล้วกดปุ่ม Power ค้างไว้3 วินาทีระบบจะทำการเปิดเครื่องบันทึก
หลังจากที่ระบบที่ทำการเปิดระบบแล้ว เครื่อง-
บันทึกจะทำการตรวจสอบอุปกรณ์เช่นฮาร์ดดิสก์
และระบบ CDRW/DVD-RW
เมื่อระบบทำการบูตเครื่องแล้วจะแสดงรายการเมนู
ดังภาพ เช่น
- วันที่/เวลา
- การบันทึกภาพ/เสียง
Login เข้าสู่ระบบการใช้งานโดยใช้รหัส 1111 ซึ่ง
เป็นรหัสผ่านมาตรฐาน

H.264 Compression
FujikoDVR Series9 12

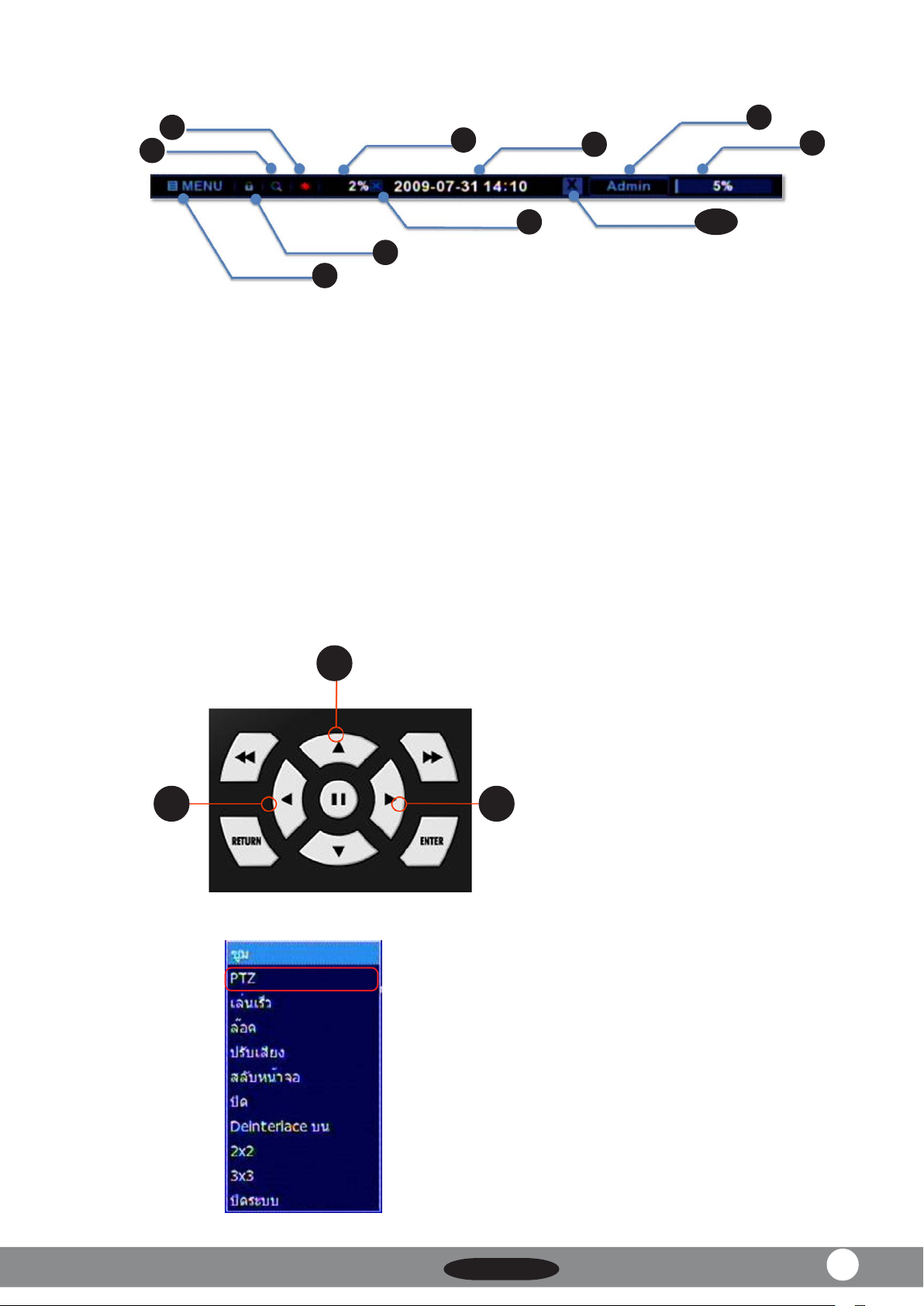

1. การใช้งานเมนูใน Status Bar
1. PANIC Mode แสดงระบบการบันทึกภาพแบบฉุกเฉิน
2. Search Menu เมนูการค้นหาการบันทึกย้อนหลัง
3. Backup Status สถานะการโอนถ่ายข้อมูล
4. Date/Time แสดงวันที่/เวลาปัจจุบัน
5. Loin/Out แสดงการใช้งานของผู้ใช้งาน (User)
6. HDD Status แสดงสถานะความจุของฮาร์ดดิสก์
7. เมนูคลิ๊กเพื่อเข้าสู่การตั้งค่าระบบ
8. Lock/Unlock เข้าสู่การใช้งานโดยยืนยันรหัสผ่าน
9. Backup Channel สถานะกล้องที่กำลังโอนถ่ายข้อมูล
10. Network Status สถานะการเชื่อมต่อของระบบเครือข่าย
2. เลือกการแสดงภาพ
1
23456
78910
การแสดงดูการแสดงผลของกล้อง ในกรณีดูทีละ
กล้องให้ท่านกดปุ่มตัวเลขที่รีโมทคอนโทรล,
เมาส์
1. กดปุ่มเพื่อเลือกการแสดงภาพทีละ 4 กล้อง
2. กดปุ่มเพื่อเลือกการแสดงภาพทีละ 9 กล้อง
3. กดปุ่มเพื่อเลือกการแสดงภาพทีละ 16 กล้อง
1
2
3
3. ใช้งานและควบคุมกล้อง PTZ (สปีดโดม)
หากระบบมีการใช้งานร่วมกับกล้องPTZหลังจาก
ที่ท่านทำการตั้งค่าแล้ว วิธีเรียกใช้งานกล้อง
PTZ ให้ทำการกดปุ่ม ‘ENTER’ เลือกเมนูที่ PTZ
เพิ่มเริ่มต้นควบคุมกล้อง PTZ

H.264 Compression
FujikoDVR Series9 13
1.ควบคุมการหมุนซ้าย/ขวา, ก้ม/เงย
2. ควบคุมเลนส์กล้อง เช่น ซูมเข้า/ออก, โฟกัส, ปรับรูรับแสงกล้อง
3. เริ่มทำงานแบบโพสทีละจุด (Tour)
4. กำหนดเวลาการโพสทีละจุด (Tour)
5. กำหนดความเร็วสำหรับกล้อง PTZ
6. ออกจากการใช้งานกล้อง PTZ
7. ลบพรีเซ็ต
8. บันทึกพรีเซ็ต
9. สั่งให้กล้องหมุนไปยังจุดพรีเซ็ต
10. เลือกจุดพรีเซ็ต

H.264 Compression
FujikoDVR Series9 14
4. ดิจิตอลซูม(Digital Zoom)
การใช้งานระบบดิจิตอลซูม หมายถึงการขยายภาพให้ใหญ่ขึ้นซึ่งระบบเครื่องบันทึกสามารถรองรับตั้งแต่
x2,x4 ขั้นตอนการใช้งาน
1. ให้เลือกการแสดงกล้องที่ต้องการซูม 1
ช่อง
2. กดปุ่ม [Enter] ที่เครื่องบันทึก หรือกดปุ่ม
[Zoom] ที่รีโมทคอนโทรล
3. เลือก [ซูม] แล้วกดปุ่ม [ENTER]
หมายเลข 1 ขยายระดับการซูม x2...x4...x1
หมายเลข 2 เลื่อนหาพื้นที่ของภาพ

H.264 Compression
FujikoDVR Series9 15

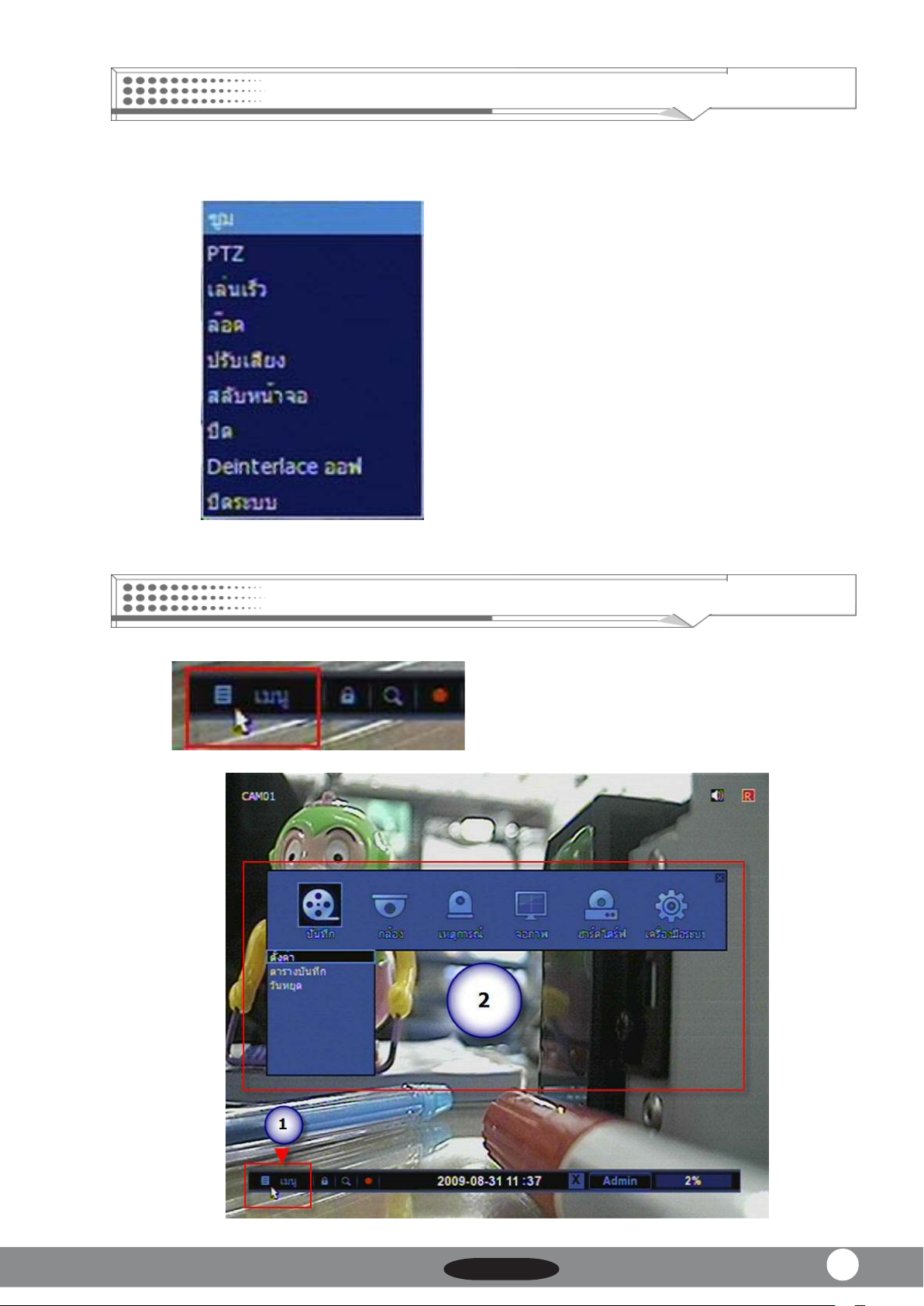

เมนูQuick (Quick Menu)
ระบบ เมนูQuick เป็นระบบที่ออกแบบให้ผู้ใช้งานเกิดความสะดวกในการใช้งานเครื่องบันทึก โดยวิธีใช้
ให้กดปุ่ม [Enter] ที่เครื่องบันทึก หรือคลิ๊กเมาส์ขวา ระบบจะทำการแสดงเมนูดังภาพ
1. ซูม ฟังก์ชั่นการใช้ดิจิตอลซูม ซึ่งระบบรองรับ
ได้4 เท่า
2. PTZ ควบคุมกล้อง PTZ (สปีดโดม)
3. เล่นเร็ว โหมดดูภาพย้อนหลัง ซึ่งระบบจะทำ
การตั้งค่าไว้ประมาณ 10 นาที
4. ปรับเสียง ปรับระดับความดังของเสียงออก
5. สลับหน้าจอ เลือกการแสดงภาพแบบสลับ
6. ปิด/เปิดการชื่อกล้อง
7. ปิด/เปิด เส้นรบกวนภาพ
8. ปิดระบบ
ตั้งค่าระบบเครื่องบันทึก [System Setup]
กดปุ่มที่เครื่องบันทึก, รีโมทคอนโทรล หรือคลิ๊ก
เมาส์ที่ ‘เมนู’ ที่บาร์

H.264 Compression
FujikoDVR Series9 16
Note:
โดยปกติทุกครั้งที่มีการล็อคอินระบบจะให้ยืนยัน
รหัสผ่าน ซึ่งรหัสผ่านมาตฐาน คือ 1111
วิธีใช้งาน
1. เลือกที่รหัสผ่าน
2. กดปุ่ม Enter
3. ใส่รหัสผ่าน โดยค่าตัวเลขให้เรียกจาก
ระบบคีย์บอร์ดเสมือน
เลือกเมนู‘กล้อง’ ระบบจะแสดงรายละเอียดเมนูสำหรับตั้งค่า ดังภาพ
1. ตั้งค่า สำหรับตั้งค่าทั่วไปของกล้อง
2. เคลื่อนไหว กำหนดรูปแบบการตรวจจับการ
เคลื่อนไหว
3. PTZ กำหนดรูปแบบการใช้งานเครื่องบันทึก
ร่วมกับกล้อง PTZ (สปีดโดม)
4. คีย์บอร์ด อุปกรณ์เสริม
1. ตั้งค่าระบบกล้อง [Camera]

H.264 Compression
FujikoDVR Series9 17
เปิด ทำเครื่องหมายถูกเปิดการใช้งานกล้อง เอาเครื่องหมายถูกออกปิดการแสดงผลของกล้อง ซึ่งฟังก์ชั่นนี้
เหมือนกับการซ่อนกล้องไม่ให้แสดงผล
กล้อง แสดงระบบกล้องที่สามารถตั้งค่าได้(FK-804AH รองรับ 4 กล้อง, FK-808AH รองรับ 8 กล้อง, FK-
816AH รองรับ 16 กล้อง)
ชื่อ ตั้งชื่อต้องตามความเหมาะสมในจุดติดตั้ง โดยระบบรองรับได้12 ตัวอักษร
FK-804AH ไม่สามารถปิดกล้องที่ 1 ได้
FK-808AH และ FK-816AH ไม่สามารถซ่อนกล้องที่ 1
และ กล้องที่ 2 ได้
เสียง ทำเครื่องหมายถูกเพื่อบันทึกภาพพร้อมเสียง รองรับเสียงขาเข้า 4 ช่อง
ปรับแต่งภาพ (ความเข้ม,ความชัด,ความสว่าง)
ใช้ปุ่ม หรือ เพื่อปรับระดับสีและแสงของกล้อง

H.264 Compression
FujikoDVR Series9 18
1.1 ตั้งค่าการตรวจจับความเคลื่อนไหว (Motion)
กล้อง แสดงระบบกล้องที่สามารถตั้งค่าได้(FK-804AH รองรับ 4 กล้อง, FK-808AH รองรับ 8 กล้อง, FK-
816AH รองรับ 16 กล้อง)
ใช้งาน ทำเครื่องหมายถูกเพื่อเปิดใช้งานการตรวจจับการเคลื่อนไหว
ขอบเขต กำหนดขอบเขต หรือพื้นที่สำหรับตรวจจับความเคลื่อนไหว โดยท่านสามารถเลือกทั้งหมด หรือ
กำหนดขอบเขตเอง โดยเลือกไปยัง ‘ผู้ใช้งาน’ระบบจะแสดงข้อมูลดังภาพ
สีเขียว คือพื้นที่ในการตรวจจับการเคลื่อนไหว
สีขาว คือพื้นที่ไม่ตรวจจับการเคลื่อนไหว
วิธีกำหนดพื้นที่ตรวจจับการเคลื่อนไหว
1. กดปุ่ม Enter ให้ตารางเปลี่ยนเป็นสีเหลือง
2. กดปุ่ม Enter ให้ตารางเปลี่ยนเป็นสีเขียว
3. ใช้ปุ่ม เลือกพื้นที่ตรวจจับการเคลื่อนไหว
4. หรือใช้Pointer เมาส์ลากไปยังจุดที่ต้องการ
‘ยกเลิก’ไม่เลือกจุดตรวจจับการเคลื่อนไหว
‘X’ บันทึกและออกจากการตั้งค่า
ความไวต่อสิ่งกระตุ้น กำหนดความไวในการตรวจจับการเคลื่อนไหว 1~5

H.264 Compression
FujikoDVR Series9 20
2.ตั้งค่าเหตุการณ์[Event]
1. อลาร์มเข้า กำหนดรูปแบบอุปกรณ์ขาเข้า
2. อลาร์มออก กำหนดรูปแบบการแจ้งเตือน
3. อีเมล์กำหนดการแจ้งเตือนผ่านอีเมล์
4. เสียงเตือน กำหนดเสียงเตือนมีอลาร์มทำงาน
เลือกเมนู‘เหตุการณ์’ ระบบจะแสดงรายละเอียดเมนูสำหรับตั้งค่า ดังภาพ
ลำดับ แสดงระบบอลาร์มที่สามารถติดตั้งได้(FK-904DVD.H รองรับ 4 กล้อง, FK-908DVD.H รองรับ 8
กล้อง, FK-916DVD.H รองรับ 16 กล้อง)
ชนิด เลือกชนิดอุปกรณ์เซ็นเซอร์NO หรือ NC
ใช้ร่วมกับกล้อง กำหนดกล้องที่ติดตั้งอุปกรณ์อลาร์ม ทำเครื่องหมายถูกที่กล้องที่ต้องการเลือก
พรีเซ็ต กำหนดพรีเซ็ตของกล้อง PTZ เมื่ออุปกรณ์เซ็นเซอร์ทำงานให้กล้อง PTZ หมุนไปยังจุดที่ต้องค่าไว้
2.1 อลาร์มเข้า
