Fulgor Milano CREATIVE CPH 401 G DWK TC User manual

CREATIVE
CPH 401 G DWK TC
CPH 402 G TC

3

3
I
Italiano
I
Indice
Istruzioni per l’utente 4
Installazione, 4
Uso, 4
Manutenzione, 7
Istruzioni per l’installatore 8
Installazione, 8
Collegamento gas, 10
Collegamento elettrico, 10
Caratteristiche utilizzatori, 13
QUESTO PRODOTTO È STATO CONCEPITO
PER UN IMPIEGO DI TIPO DOMESTICO.
IL COSTRUTTORE DECLINA OGNI
RESPONSABILITÀ NEL CASO DI EVENTUALI
DANNI A COSE O PERSONE DERIVANTI DA
UNA NON CORRETTA INSTALLAZIONE O DA
USO IMPROPRIO, ERRONEO OD ASSURDO.
L’APPARECCHIO NON DEVE ESSERE
USATO DA PERSONE (COMPRESI BAMBINI)
CON RIDOTTE CAPACITÀ FISICHE,
SENSORIALI O MENTALI, O DA PERSONE
CHE MANCANO DELL’ESPERIENZA E DELLE
CONOSCENZE NECESSARIE SE NON SOTTO
LA SUPERVISIONE O DIETRO ISTRUZIONI
SULL’USO DELL’APPARECCHIO DA PARTE
DI UNA PERSONA RESPONSABILE PER
LA LORO SICUREZZA. I BAMBINI DEVONO
ESSERE CONTROLLATI PER ASSICURARSI
CHE NON GIOCHINO CON L’APPARECCHIO.
Caro Cliente,
sentitamente La ringraziamo e ci
congratuliamo per la scelta da Lei fatta.
Questo nuovo prodotto, accuratamente
progettato e costruito con materiali di
primissima qualità, è stato accuratamente
collaudato per poter soddisfare tutte le
Sue esigenze di una perfetta cottura. La
preghiamo pertanto di leggere e rispettare
le facili istruzioni che Le permetteranno
di raggiungere eccellenti risultati sin dalla
prima utilizzazione. Con questo moderno
apparecchio Le formuliamo i nostri più vivi
auguri.
IL COSTRUTTORE
GB English
FR Français
DE
ES
PT
Deutsch
Español
Português

4 5
I
Installazione
Tutte le operazioni relative all’installazione
(allacciamento elettrico, allacciamento gas, adattamento
al tipo di gas, conseguenti regolazioni, ecc.) devono
essere eseguite da personale qualificato secondo le
norme vigenti. Per le istruzioni specifiche vedi la parte
riservata all’installatore.
Uso
Modalità standby (Fig. 1-2)
Dopo avere alimentato il dispositivo, verrà eseguita una
breve autodiagnosi e una calibrazione della tastiera a
sfioramento (tutti i display e led rimangono accesi per
alcuni secondi). Al termine il display sarà completamente
spento. In questa modalità sarà possibile accendere il
dispositivo soltanto con la pressione del tasto ON/OFF.
Accensione del Piano Cottura
Per accendere il dispositivo è necessario premere in
modo continuo il tasto ON/OFF per almeno 2 secondi.
Il dispositivo si accenderà e i display relativi ai bruciatori
visualizzeranno il livello zero che corrisponde allo stato
di bruciatori spenti.
Accensione di un bruciatore
Per accendere un bruciatore premere i relativi tasti +
e - sul pannello comandi. La pressione dei tasti deve
avvenire in modo simultaneo e continuo per almeno 1
secondo. All’accensione del bruciatore il livello di portata
del bruciatore verrà impostato alla portata media e il
relativo display indicherà il livello 3.
Ogni bruciatore per il quale non è programmato il relativo
temporizzatore, si spegne automaticamente dopo 4 ore
di funzionamento continuo.
L’accensione del bruciatore è segnalata anche dal led
posizionato sotto al relativo display, il quale rimarrà
attivo per tutto il periodo in cui il bruciatore resterà
acceso.
Regolazione del livello fiamma di un bruciatore
A bruciatore acceso, per aumentare il livello di portata
è necessario premere il tasto +, viceversa per diminuire
il livello di portata, è necessario premere il tasto -. Per
ottenere una variazione continua del livello di portata, è
sufficiente mantenere premuto il tasto + o - e rilasciarlo
al livello desiderato. Il livello di portata può variare da
1 a 5.
Spegnimento di un bruciatore
Per ottenere lo spegnimento di un bruciatore è
necessario premere contemporaneamente i rispettivi
tasti + e - per un breve istante.
Spegnimento di tutti i bruciatori
Per ottenere lo spegnimento simultaneo di tutti i
bruciatori è sufficiente premere brevemente il tasto
ON/OFF, in questo modo il dispositivo si porterà in
condizione di standby.
Programmazione del tempo di spegnimento di un
bruciatore
E' possibile impostare in modo indipendente per
ciascuno dei bruciatori, un tempo oltre il quale il
bruciatore si spegne automaticamente.
Per impostare la programmazione del timer di un
bruciatore occorre premere il tasto PT. Sul display di
visualizzazione dell’ora comparirà la scritta Time, a
questo punto premendo il tasto – o + del bruciatore che
si vuole temporizzare, la scritta Time sparirà e comparirà
l’indicazione 0.00. Il bruciatore selezionato è individuato
dall’accensione del relativo Led. La cifra lampeggiante a
sinistra del punto indica le ore, quelle a destra i minuti.
Premendo i tasti + o – del bruciatore selezionato, e’
possibile incrementare o decrementare il numero di ore
di funzionamento da 0 a 9. Mantenendo premuti i tasti
+ o - la variazione del numero di ore avviene in modo
continuo.
Per specificare il numero dei minuti, premere
nuovamente il tasto PT. Si attiva il lampeggio delle cifre
a destra del punto separatore. Per impostare i minuti
agire come indicato per le ore.
Durante la programmazione del tempo e’ possibile
in ogni momento, azzerare l’impostazione corrente
premendo insieme i tasti + e -. Un tempo uguale a
zero disattiva il temporizzatore del bruciatore. Per
confermare il tempo visualizzato sul display occorre
premere il tasto PT. A questo punto rimangono accesi in
modo lampeggiante solo i segnalatori dei bruciatori che
hanno il temporizzatore attivo.
Sul display dell’orologio viene indicato il tempo rimanente
allo spegnimento riportando una ‘t’ davanti alle ore ( ad
es. t0.12 ). Se durante la programmazione non viene
premuto nessun tasto per un periodo superiore a 10
secondi, la procedura di impostazione viene interrotta
in modo automatico e ritornerà la visualizzazione
principale. Eventuali impostazioni in corso di modifica
sul bruciatore selezionato non sono perse e il relativo
timer risulterà attivo.
Il timer può essere programmato sia a bruciatore
spento che a bruciatore acceso, ed il conteggio partirà
immediatamente dopo la conferma del tempo impostato.
Allo scadere del conteggio il bruciatore temporizzato
verrà spento e contemporaneamente verrà emessa una
Istruzioni per l’utente

4 5
I
sequenza di impulsi sonori per una durata di 30 secondi.
Questa sequenza può essere interrotta selezionando il
tasto PT.
Lo spegnimento di un bruciatore da parte dell’utente
determina la disattivazione del relativo timer.
Nota per il modello 2 gas
Qualora venissero programmati entrambi i bruciatori
contemporaneamente, verrà visualizzato sul display
timer il conteggio relativo al bruciatore che si spegnerà
per primo, e questo bruciatore avrà il relativo Led che
lampeggerà ad una frequenza maggiore rispetto all’altro.
Nota per il modello Dual
Per questo modello la programmazione può essere
eseguita solo con i tasti -B e +B. Se saranno accese
entrambe le corone, la temporizzazione sarà valida
per entrambe le corone; se sarà accesa solo la corona
interna, la temporizzazione sarà valida solo per la
corona interna.
Regolazione dell’orologio
In seguito ad interruzioni di alimentazione sarà
necessario impostare l’ora visualizzata dall’orologio
interno al dispositivo. Per regolare l’orologio è
necessario premere contemporaneamente i tasti PT e
KL per almeno 3 secondi.
La cifra lampeggiante a sinistra del punto indica le
ore, quelle a destra i minuti. Premendo i tasti +A o -A
è possibile incrementare o decrementare le ore, e
mantenendo premuti i tasti +A o -A la variazione del
numero di ore avviene in modo continuo.
Per regolare i minuti premere nuovamente il tasto PT.
Si attiverà il lampeggio delle cifre a destra del punto
separatore e poi per variare i minuti agire come indicato
per le ore. Premendo il tasto PT verrà poi memorizzato
l’orario impostato.
Sblocco bruciatore
I bruciatori in stato di blocco hanno il relativo display che
visualizza il carattere “b”. Lo sblocco si attiva premendo
insieme i tasti -A e il tasto KL in modo continuo per
almeno 2 sec. Al termine dello sblocco i bruciatori
verranno ripristinati al livello 0, pronti per essere accesi
nuovamente.
N.B: Se si dovesse ripetere la procedura di sblocco per 5
volte consecutive in un periodo di 15 minuti, il dispositivo
visualizzerà Ft06 e non accetterà alcuna richiesta di
sblocco per ulteriori 15 minuti.
Blocco della tastiera
Si attiva premendo il solo tasto KL per almeno 2 secondi.
Tutti i livelli dei bruciatori rimarranno al livello attuale. Lo
stato di tastiera bloccata si manifesta con l'accensione
dei punti decimali nei display del livello di portata relativi
ad ogni bruciatore. Durante il blocco della tastiera non
è più possibile variare i livelli dei bruciatori o cambiare
le impostazioni del timer, ma è possibile in ogni caso
spegnere il piano premendo il tasto ON/OFF.
Non è possibile sbloccare un bruciatore in blocco mentre
il blocco della tastiera è attivo. Sarà pertanto necessario
sbloccare la tastiera prima di eseguire la procedura di
sblocco bruciatori.
Sblocco della tastiera
La tastiera si sblocca premendo il tasto KL e il tasto +A
per almeno 2 sec. Lo sblocco della tastiera si manifesta
con lo spegnimento dei punti nei display del livello
fiamma.
Calore Residuo
Quando si spegne un fuoco, sul relativo display compare
una "H" per segnalare su quel bruciatore la presenza
di una temperatura ancora elevata, anche il relativo led
vicino al display del timer, rimane acceso.
Il simbolo "H" e il led si spengono successivamente
quando la temperatura del relativo bruciatore si è ridotta.
Cotture speciali lente (Duty Cycle)
Questa funzione permette di accendere e spegnere
un bruciatore qualsiasi del piano cottura secondo la
sequenza riportata in tabella.
LIVELLO
IMPOSTATO 12345
TEMPO DI
SPEGNIMENTO
10
Sec.
20
Sec.
30
Sec.
40
Sec.
50
Sec.
TEMPO DI
ACCENSIONE
50
Sec.
40
Sec.
30
Sec.
20
Sec.
10
Sec.
La funzione si attiva premendo contemporaneamente il
tasto + del fuoco su cui si vuole applicare, ed il tasto
PT (il bruciatore interessato deve essere spento nel
momento in cui si attiva la funzione).
Il bruciatore si accende a livello 3 ed in quel momento
si può impostare, agendo sui tasti + e -, il livello a cui
applicare la funzione.
Se ad esempio si imposta il valore a livello 1, il bruciatore
rimarrà acceso per 50 secondi, poi si spegnerà per 10
secondi e poi ripeterà questo ciclo fintanto che l'utente
non spegnerà il brucitore.
Se l'utente non interviene, dopo 60 minuti si spegne
automaticamente. Quando è attiva questa funzione, il
display del fuoco su cui è attiva, lampeggia.

6 7
I

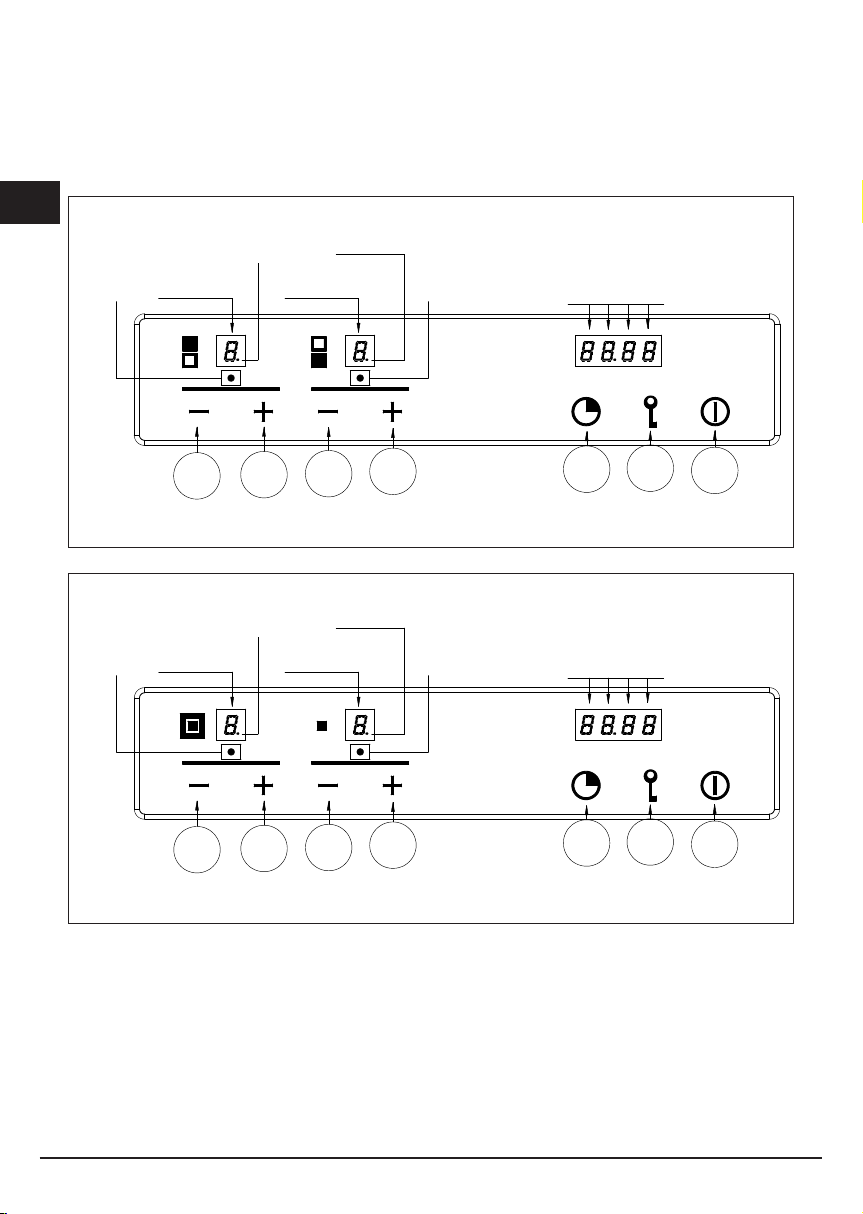

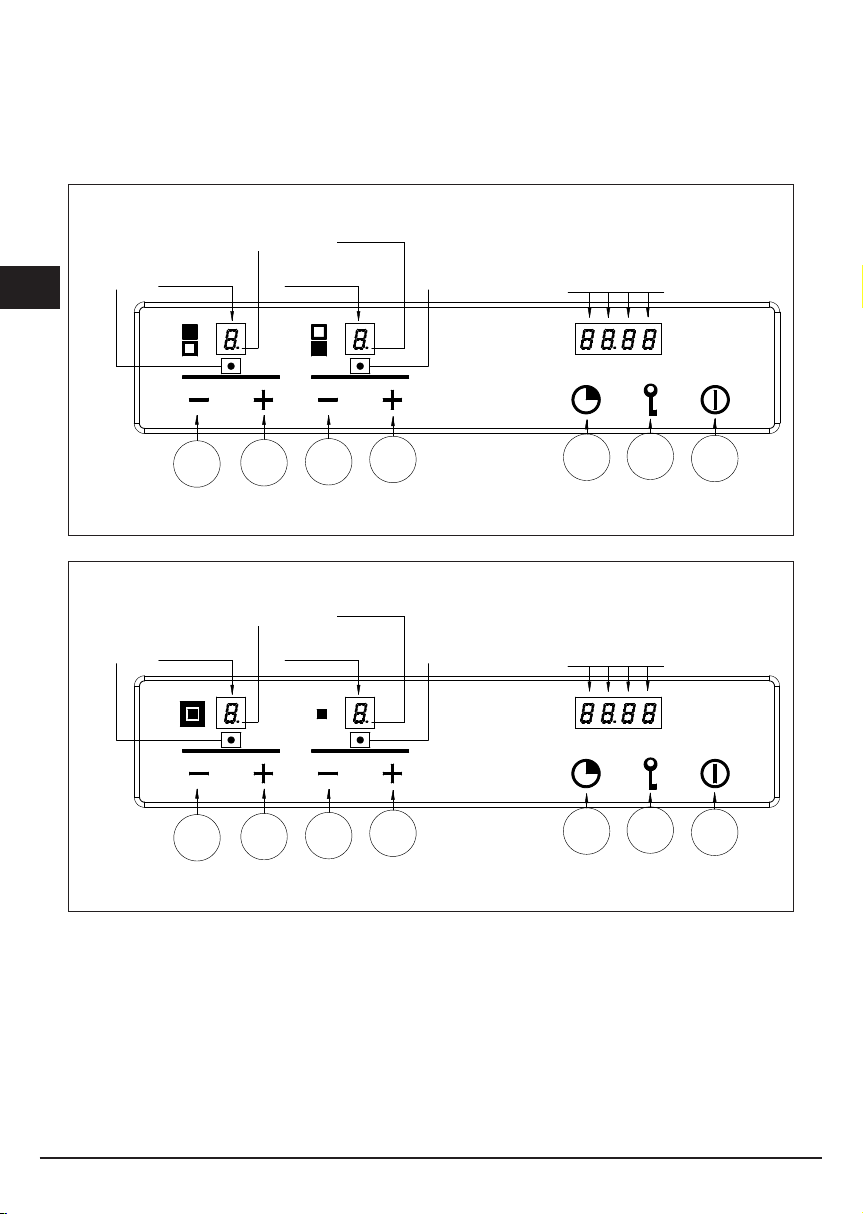

DISPLAY "A" DISPLAY "B"
PUNTI DECIMALI
DISPLAY TIMER
-A +A -B +B
LED "B"
LED "A"
PT KL
ON
OFF
DISPLAY "A" DISPLAY "B"
PUNTI DECIMALI
DISPLAY TIMER
-A +A -B +B
LED "B"
LED "A"
PT KL
ON
OFF
Fig. 1
Fig. 2
Mod: CPH 402 G TC
Mod: CPH 401 G DWK TC

6 7
I
N.B.

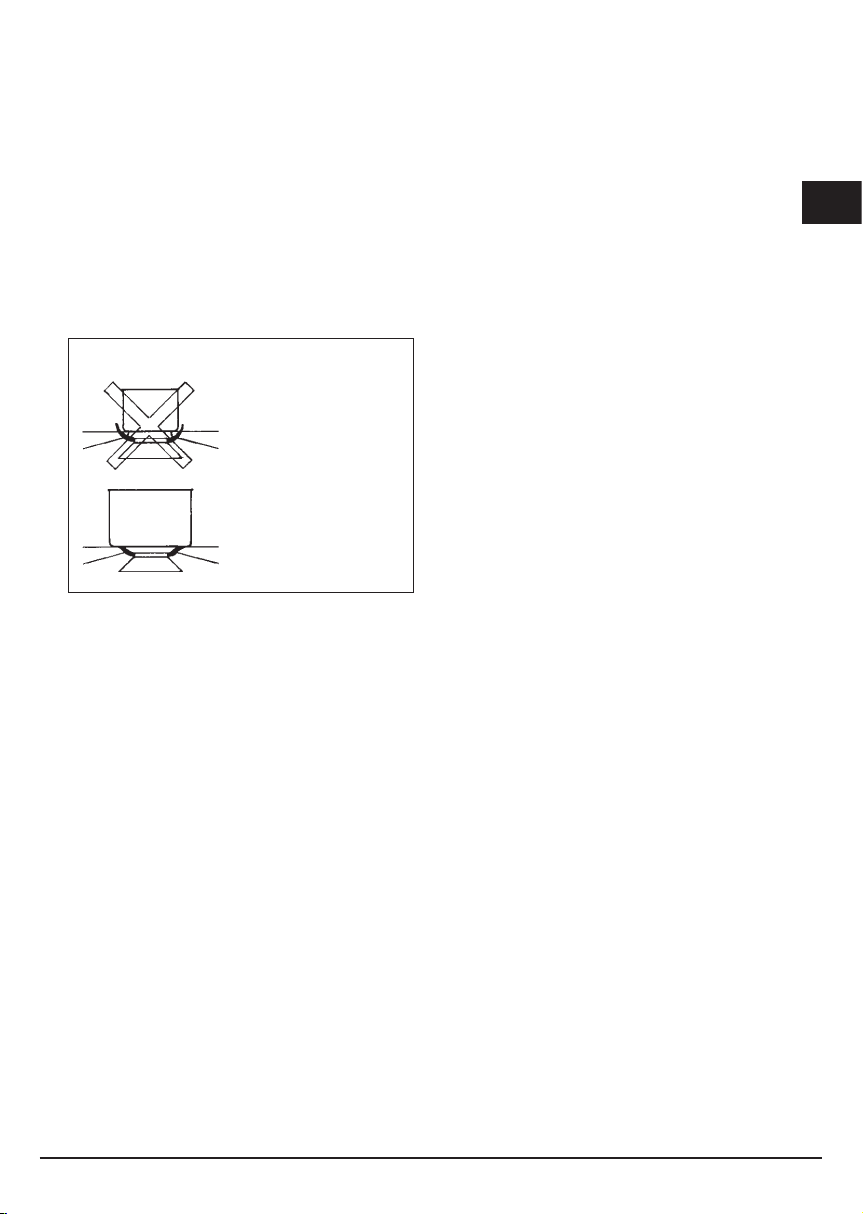

- si consiglia di usare pentole di diametro adatto
ai bruciatori evitando che la fiamma al massimo
fuoriesca dal fondo delle stesse (Fig. 3):
- non lasciare pentole vuote sul fuoco acceso.
Al termine della cottura è buona norma provvedere
anche alla chiusura del rubinetto principale del condotto
e/o della bombola.
dual Ø 20-32
rapido Ø 20-24
ausiliario Ø 10-14
GAS
Fig. 3
Manutenzione
Prima di ogni operazione disinserire elettricamente
l’apparecchiatura. Per una maggiore durata
dell’apparecchiatura è indispensabile eseguire
periodicamente un’accurata pulizia generale tenendo
presente quanto segue:
• le parti in vetro e acciaio devono essere pulite con
prodotti idonei (reperibili in commercio) non abrasivi o
corrosivi. Evitare prodotti a base di cloro (varechina,
ecc.);
• evitare di lasciare sul piano lavoro sostanze acide o
alcaline (aceto, sale, succo di limone, ecc.);
• gli spartifiamma ed i coperchietti (parti mobili del
bruciatore) vanno frequentemente lavati con acqua
bollente e detersivo avendo cura di togliere ogni
eventuale incrostazione, asciugati accuratamente,
controllare che nessuno dei fori dello spartifiamma
risulti otturato anche parzialmente.
Controllare periodicamente lo stato di conservazione del
tubo di alimentazione gas. In caso di perdite richiedere
l’immediato intervento del personale qualificato per la
sostituzione.
NON UTILIZZARE PULITORI A VAPORE

8 9
I
Installazione
Questo apparecchio non è provvisto di un dispositivo di
scarico del prodotti della combustione. Si raccomanda
che sia installato in locali sufficientemente areati
secondo le disposizioni di legge vigenti. La quantità
d’aria necessaria alla combustione non deve essere
inferiore a 2.0 m3/h per ogni kW di potenza installato.
Vedi tabella potenze bruciatori.
Posizionamento (Fig. 4)
L’apparecchio è previsto per essere incassato in un
piano di lavoro come illustrato nell’apposita figura.
Prima di inserire il piano predisporre la guarnizione di
tenuta su tutto il perimetro della foratura d’incasso.
Le misure d'incasso sono riportate nelle figure 6-7-8-9.
Per i modelli Filotop è necesssario eseguire un
abbassamento nella zona perimetrale del foro di incasso
per una profondità di 1,5 mm.
Per i modelli Semifilotop tale fresatura non deve essere
realizzata.
L'installazione è realizzabile su materiali diversi, quali,
acciaio, marmo, conglomerati, sintetici, legno e legno
rivestito di laminati plastici, purchè resistenti ad una
temperatura di 90°C.
Fig. 4
Sotto il pannello deve essere installato un pannello
di legno o altro materiale isolante, posizionato ad
una distanza minima di 15 mm dall'involucro del
piano.
Istruzioni per l’installatore
Fig. 5

8 9
I
381 +1
0
511 +1
0
360 +1
0
490 +1
0
R12
1.5
510
380
R11
73
1
Fig. 6
1
2
N.B. Per versione Semifilotop
l'abbassamento di 1,5 mm
non è necessario.
1 - AUSILIARIO
2 - RAPIDO
381
+1
0
511
+1
0
360
+1
0
490
+1
0
R12
1.5
380
510
R11
73
1
1
1 - DUAL
N.B. Per versione Semifilotop
l'abbassamento di 1,5 mm
non è necessario.
Fig. 7
Mod: CPH 402 G TC
Mod: CPH 401 G DWK TC

10 11
I
Collegamento gas (Fig. 8)
Il collegamento alla bombola o all'impianto deve
essere eseguito da personale qualificato e come
prescritto dalle norme UNI-CIG 7129 e 7131 in vigore e
successivi aggiornamenti accertandosi preventivamente
che l’apparecchiatura sia predisposta al tipo di gas
disponibile. In caso contrario vedi: “Adattamento a
diverso tipo di gas”. Verificare inoltre che la pressione
di alimentazione rientri nei valori riportati nella tabella:
“Caratteristiche utilizzatori”.

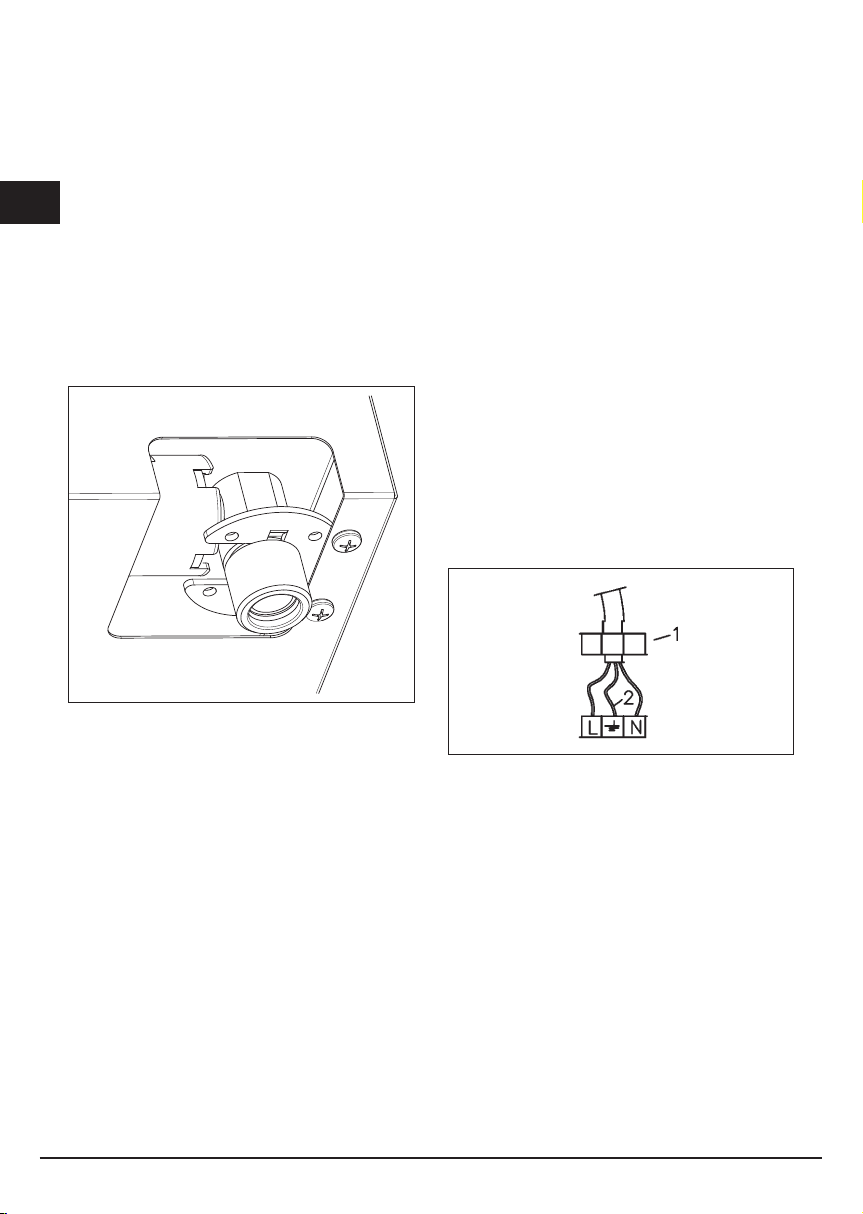

Fig. 8
Allacciamento metallico rigido/semirigido
Eseguire l’allacciamento con raccordi e tubi metallici
(anche flessibili) in modo da non provocare sollecitazioni
agli organi interni all’apparecchio.
N.B. - Ad installazione ultimata controllare, con una
soluzione saponosa, la perfetta tenuta di tutto il sistema
di collegamento.
Nota importante: eseguire l'allacciamento
esclusivamente con raccordi e tubi metallici (tubo
flessibile di acciaio a parete continua oppure con tubo
rigido di rame o acciaio) ed in modo che possano essere
ispezionati su tutta la lunghezza.
Collegamento elettrico (Fig. 9)
L'installatore deve essere qualificato ed è responsabile
del corretto collegamento elettrico e dell'osservanza
delle norme di sicurezza.
Prima di effettuare l’allacciamento elettrico accertarsi
che:
• le caratteristiche dell’impianto siano tali da soddisfare
quanto indicato sulla targa matricola applicata sul
fondo del piano;
• l’impianto sia munito di un efficace collegamento di
terra secondo le norme e le disposizioni di legge in
vigore. La messa a terra è obbligatoria a termini di
legge.
Nel caso che l’apparecchiatura non sia munita di
cavo e/o di relativa spina utilizzare materiale idoneo
per l’assorbimento indicato in targa matricola e per la
temperatura di lavoro. Il cavo in nessun punto dovrà
raggiungere una temperatura superiore di 50 °C a quella
ambiente.
Per il collegamento diretto alla rete è necessario
interporre un interruttore omnipolare dimensionato per
il carico di targa che assicuri la sconnessione della
rete con una distanza di apertura dei contatti che
consenta la disconnessione completa nelle condizioni
della categoria di sovratensione III, conformemente
alle regole di installazione (il cavo di terra giallo/verde
non deve essere interrotto). La presa o l’interruttore
omnipolare devono essere facilmente reggiungibili con
l’apparecchiatura installata.
Fig. 9

10 11
I

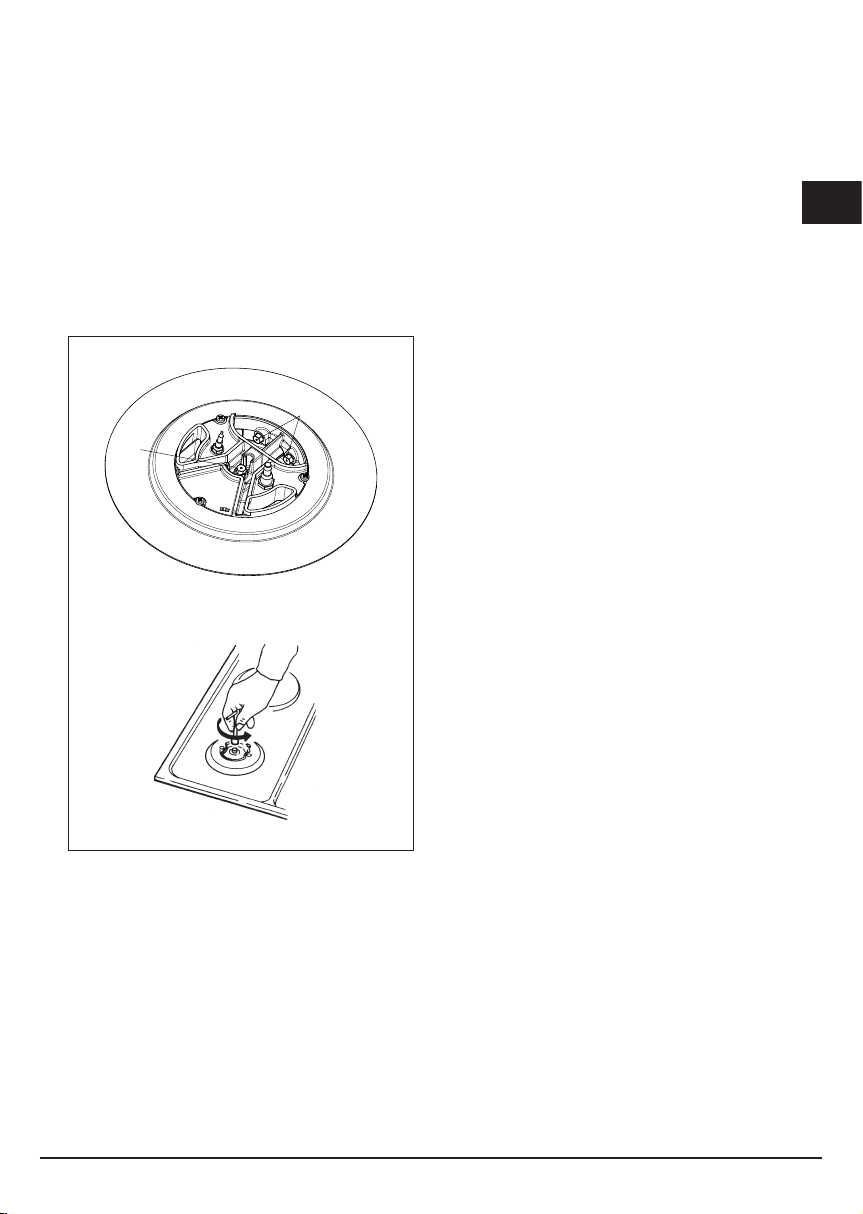

Adattamento a diverso tipo di gas (Fig. 10)
Se l'apparecchiatura risulta predisposta per un diverso
tipo di gas da quello di alimentazione disponibile, si deve
procedere:
• alla sostituzione degli iniettori (fig. 10) con i
corrispondenti al tipo di gas da utilizzare (vedi tabella
Caratteristiche utilizzatori);
A
B
Mod. Dual
Fig. 10
Procedura di regolazione della portata minima dei
bruciatori
La procedura per l’acquisizione dei minimi permette
all’operatore la modifica della portata minima predefinita,
adattando ogni bruciatore alle caratteristiche della rete di
distribuzione gas alla quale il piano cottura è allacciato.
La procedura si attiva premendo i tasti +A e –A insieme
al tasto +B in modo continuo per 3 sec, con i bruciatori
tutti spenti.
L’attivazione della procedura di regolazione è segnalata
sul display con la scritta “MIN”. A questo punto è
possibile selezionare il bruciatore da regolare agendo
sui rispettivi tasti + e -. Dopo la pressione di uno dei
tasti, il bruciatore selezionato si accenderà al minimo e
sarà possibile aumentare o diminuire la portata al livello
minimo agendo sui tasti + e – relativi al bruciatore stesso.
Durante la procedura di regolazione i display di livello
fiamma riporteranno l’indicazione - se il minimo impostato
corrisponde con l’impostazione di fabbrica, e l’indicazione
cambierà in ^ o v in modo lampeggiante indicando
rispettivamente una portata superiore o inferiore rispetto a
quella predefinita. La procedura termina premendo il tasto
PT. I livelli di portata minima vengono quindi acquisiti e
memorizzati dal dispositivo, e verranno utilizzati nel
normale impiego del piano cottura.
Selezione del tipo di gas combustibile
E’ possibile configurare il piano di cottura per il
funzionamento con diversi gas (vedi tabella 1). Per
attivare la procedura di selezione del gas combustibile
impiegato è necessario avere il piano in funzione e con
tutti i bruciatori spenti. E' sufficiente premere assieme
i tasti + e - del bruciatore A e il tasto - del bruciatore
B per almeno 2 secondi. L’inizio della procedura di
selezione del tipo di gas combustibile si manifesta con
lo spegnimento dei display di livello dei bruciatori e con
la comparsa sui display del timer della scritta “2020”,
“3029”, “2525” o “2010”, a seconda della configurazione
attualmente in uso. E’ possibile scegliere l’impostazione
desiderata utilizzando i tasti A+ e A-. Per terminare la
procedura l’operatore deve premere il tasto PT.
L’attivazione di questa funzione comporta la
cancellazione di eventuali tempi di spegnimento
programmati per i bruciatori.
Autodiagnosi elettronica
Le schede elettroniche eseguono un controllo continuo
del proprio stato. Qualora si verificassero eventuali
problemi hardware o guasti all’interno della scheda in
grado di pregiudicare la sicurezza dell’utente finale,
il dispositivo si porta in uno stato “sicuro” nel quale le
elettrovalvole vengono spente e sui display comparirà
una codifica relativa al tipo di guasto.
Mod. 2G

12 13
I
Errore
visualizzato Tipo anomalia Possibile causa Possibile soluzione
B Singolo bruciatore in blocco
Manca il gas
Ripristinare il gas ed effettuare
l’operazione di sblocco dei
bruciatori
Elettrodo di ionizzazione sporco o non investito dalla
fiamma
Pulire o riposizionare l’elettrodo ed
effettuare l’operazione di sblocco
dei bruciatori
Mancata connessione a terra del dispositivo
Controllare i cablaggi ed effettuare
l’operazione di sblocco dei
bruciatori
F
Fiamma parassita / anomalia
circuito rilevazione fiamma sul
singolo bruciatore
Errato cablaggio elettrodi di ionizzazione Controllare i cablaggi
Guasto al circuito Sostituire il dispositivo
Ft00 Anomalia circuito controllo valvola
principale Guasto al circuito Sostituire il dispositivo
Ft01 Anomalia circuito tensione di
riferimento Guasto al circuito Sostituire il dispositivo
Ft02 Anomalia circuito watchdog Guasto al circuito Sostituire il dispositivo
Ft03 Anomalia porte microcontrollore Guasto al circuito Sostituire il dispositivo
Ft04 Anomalia Eeprom Guasto al circuito Sostituire il dispositivo
Ft05 Anomalia circuito pilotaggio
valvole Guasto al circuito Sostituire il dispositivo
Ft06 Superamento del limite massimo
di 5 sblocchi in 15 minuti
E’ stata effettuata l’operazione di sblocco dei bruciatori
più di 5 volte in 15 minuti
Attendere 15 minuti e poi effettuare
l’operazione di sblocco dei
bruciatori
Ft08 Anomalia nel circuito di
alimentazione Guasto al circuito Sostituire il dispositivo
Ft09 Anomalia generica E’ stata tolta tensione al dispositivo quando
precedentemente si è verificato un altro tipo di guasto
Effettuare l’operazione di sblocco
dei bruciatori
Anomalia risonatore Guasto al circuito Sostituire il dispositivo
Flt0A Tutti i bruciatori nello stato di
blocco
Manca il gas
Ripristinare il gas ed effettuare
l’operazione di sblocco dei
bruciatori
Elettrodi di ionizzazione sporchi o non investiti dalla
fiamma
Pulire o riposizionare gli elettrodi ed
effettuare l’operazione di sblocco
dei bruciatori
Mancata connessione a terra del dispositivo
Controllare i cablaggi ed effettuare
l’operazione di sblocco dei
bruciatori
Perdita di gas da una valvola che ha procurato
l’accensione indesiderata di un secondo bruciatore
durante l’accensione del primo.
La presenza di fiamma nel secondo bruciatore per più
di 10 secondi causa questo tipo di anomalia.
Sostituire la valvola difettosa
Flt0[ Errori di comunicazione nella
logica di controllo Guasto al circuito Sostituire il dispositivo
Flt0E Errore nel controllo della tastiera Una deformazione meccanica potrebbe avere
compromesso l’appoggio della tastiera al vetro
Attendere per alcuni secondi la
ricalibrazione della tastiera, se
l’errore persiste togliere e ridare
tensione e se l’errore è ancora
presente sostituire il dispositivo
Ft1E Errore hardware tastiera Guasto al circuito
Controllare la scheda tastiera
se inserita correttamente nel
connettore. Sostituire il dispositivo
Ft2E Errore hardware tastiera Guasto al circuito
Controllare la scheda tastiera
se inserita correttamente nel
connettore. Sostituire il dispositivo

12 13
I
CARATTERISTICHE UTILIZZATORI
BRUCIATORI GAS
ALIMENTAZIONE
TIPO PRESSIONE mbar
NORM.
BRUCIATORE Ø INIETTORE
1/100
PORTATA
TERMICA
NOMINALE
CONSUMO
Gas naturale G20 20
rapido 129 3000 286
l/h
ausiliario 77 1000 95
dual 71A-95B 4000 381
Gas liquido G30/G31 28-30/37
rapido 87 3000 218
g/h
ausiliario 50 1000 73
dual 46A-65B 4000 291
Gas naturale G25 25
rapido 132 3000 332
l/h
ausiliario 80 1000 111
dual 71A-100B 4000 443
G20 10
rapido 155 3000 286
l/h
ausiliario 92 1000 95
dual 80A-143B 4000 381
SERVIZIO ASSISTENZA TECNICA: 199.151.195

14 15

14 15
GB
Index
Instructionsfor use 16
Installation 16
Use 16
Maintenance 19
Instructions for the installater 20
Installation 20
Gas connection 22
Electrical connection 22
User characteristics 25
THIS APPLIANCE IS CONCEIVED FOR
DOMESTIC USE ONLY.
THE MANUFACTURER SHALL NOT IN
ANY WAY BE HELD RESPONSIBLE FOR
WHATEVER INJURIES OR DAMAGES ARE
CAUSED BY INCORRECT INSTALLATION OR
BY UNSUITABLE, WRONG OR ABSURD USE.
THIS APPLIANCE IS NOT INTENDED FOR
USE BY PERSONS (INCLUDING CHILDREN)
WITH REDUCED PHYSICAL, SENSORY
OR MENTAL CAPABILITIES, OR LACK OF
EXPERIENCE AND KNOWLEDGE, UNLESS
THEY HAVE BEEN GIVEN SUPERVISION OR
INSTRUCTION CONCERNING USE OF THE
APPLIANCE BY A PERSON RESPONSIBLE
FOR THEIR SAFETY.
CHILDREN SHOULD BE SUPERVISED TO
ENSURE THAT THEY DO NOT PLAY WITH THE
APPLIANCE.
Dear customer,
We thank you and congratulate you on your
choice.
This new carefully designed product,
manufactured with the highest quality
materials, has been carefully tested to
satisfy all your cooking demands.
We would therefore request you to read
and follow these easy instructions which will
allow you to obtain excellent results right
from the start.
May we wish you all the very best with your
modern appliance!
THE MANUFACTURER
Italiano
I
GB English
FR Français
DE
ES
Deutsch
Español
PT Português

16 17
GB
Installation
All the operations concerned with the installation
(electrical and gas connections, adaptation to type of
gas, necessary adjustments, etc.) must be carried out
by qualified technicians, in terms with the standards
in force. For specific instructions, kindly read the part
reserved for the installation technician.
Use
Standby mode (Fig. 1-2)
When the device is turned on, it performs a brief self-test
and calibrates the touch-pad (all displays and LEDs turn
on for several seconds). At the end, the display will be
completely off. In this mode, the device can be turned on
by simply pressing the ON/OFF key.
Turning on the Cooking Surface
To turn on the device, you must hold down the ON/
OFF key for at least 2 seconds. The device will turn on
and the burner displays will display level zero, which
corresponds to burner off.
Turning on a burner
To turn on a burner, press the relative + and - keys on the
control panel. The keys must be pressed simultaneously
and held down for at least 1 second. When the burner
turns on, the burner will be set to the average flow and
the relative display will show level 3.
Each burner whose timer has not been programmed
will automatically turn off after 4 hours of continuous
operation.
The ignition of the burner is also indicated by the led
under the relative display, which remains active the
whole time the burner is lit.
Adjusting the flame level of a burner
To increase the flow to a burner that is on, press the
+ key and to decrease the flow, press the - key. For a
continuous change in the flow level, just hold down the +
or - key and release it at the desired level. The flow level
varies form 1 to 5.
Turning off a burner
To turn a burner off, press the + and - keys simultaneously
for a brief instant.
Turning off all the burners
To turn all the burners off at the same time, briefly press
the ON/OFF key; this puts the device in standby mode.
Programming the burner switch-off time
It is possible to independently programme each burner
to switch off automatically after a specific length of time.
To programme the timer of a burner, press the PT key.
The word Time will appear on the time display. Now
press the + or – key of the burner to be timed. The word
Time will disappear and be replaced by the indication
0.00. The burner selected is identified by the relative
Led. The flashing digit to the left of the dot indicates
the hours, while those to the right indicate the minutes.
By pressing the + or – keys of the burner selected it is
possible to increase or decrease the operating hours
from 0 to 9. Keeping the + or – keys pressed the change
in the number of hours will take place continuously.
To specify the number of minutes, press the PT key
again. The digits to the right of the dot will start flashing.
Set the minutes in the same way as indicated for the
hours.
When programming the time it is possible to zero the
current setting at any time by pressing the + and - keys.
A time equal to zero deactivates the burner timer. To
confirm the time shown on the display, press the PT
button. At this point, only the indicators of the burners
with the timer active continue to flash.
The time remaining until switch-off is indicated on the
display, with a “t” in front of the time (e.g.: t0.12). If
no button is pressed for more than 10 seconds during
programming, the programming procedure is interrupted
automatically and the main display returns. Any settings
being changed on the burner selected will not be lost
and the relative time is active.
The timer can be programmed both with the burner
switched off or lit, and the counter will start immediately
after the time programmed has been confirmed. When
the countdown ends, the timed burner will turn off and
a sequence of beeps will sound for 30 seconds. This
sequence can be interrupted by pressing the PT key.
If the user switches off a burner, the relative timer is
deactivated.
Note for gas model 2
If both burners are programmed at the same time, the
timer display will show the count for the burner that will
switch off first and the Led related to this burner will flash
faster than the other one.
Note for the Dual model
This model can only be programmed with keys –B and
+B. If both rings are lit, the timer will e valid for both.
If only the inner ring is lit the timer will be valid for the
inner ring only.
Regulating the clock
Following interruptions to the power supply, it is
necessary to set the time displayed by the clock inside
the hob on the PC1F.ME1 device. To regulate the clock
Instructions for use

16 17
GB
it is necessary to press the PT and KL keys at the same
time, for at least 3 seconds.
The flashing digit to the left of the dot indicates the hours,
while those to the right indicate the minutes. It is possible
to increase or decrease the hours using keys +A or -A
and by keeping keys +A or -A pressed the change in the
number of hours takes place continuously.
To regulate the minutes, press the PT key again. The
digits to the right of the dot will start flashing. Now change
the minutes in the same way as indicated for the hours.
Press the PT key to memorise the time programmed.
Releasing the burner
When a burner is locked the relative display shows the
letter "B". The burner is released by pressing the –A
and KL keys together constantly for at least 2 seconds.
When released, the burners are reset to level 0, ready
to be lit again.
N.B: If the release procedure is repeated 5 times in a row
during a 15 minute time span, the device will indicate
Ft06 and will accept no further request for release for
another 15 minutes.
Locking the control panel
This is activated by pressing the KL key for at least 2
seconds. All burner levels will remain stable. The control
panel locked status occurs when the decimal points on
the display of the capacity level related to each burner
light up. While the control panel is locked it is no longer
possible to change the levels of the burners or change
the timer settings, but it is possible to switch off the hob
by pressing the ON/OFF button.
It is not possible to release a locked burner when the
control panel lock is active. It will be therefore necessary
to release the control panel before activating the burner
release procedure.
Releasing the control panel
The control panel is released by pressing the KL and +A
keys for at least 2 seconds. The control panel is released
when the flame level points on the display go out.
Residual Heat
When a burner goes out, the relative display shows an
"H" to indicate that the temperature of that burner is still
high and the relative LED near the timer display remains
on.
The "H" symbol and the LED turn off when the
temperature of the relative burner is cool.
Special slow cooking (Duty cycle)
This function turns any cook top burner on and off is the
sequence shown in the table.
LEVEL SET. 1 2 3 4 5
TURN-OFF TIME 10
Sec.
20
Sec.
30
Sec.
40
Sec.
50
Sec.
TURN-ON TIME 50
Sec.
40
Sec.
30
Sec.
20
Sec.
10
Sec.
The function is activated by pressing the + key of the
burner you want to apply it to, and the PT key (the burner
involved must be off when this function is activated).
The burner turns on at level 3 and, at that time, you can
set the level to apply the function to by pressing the +
and - keys.
If, for example, you set the value to level 1, the burner
will remain on for 50 seconds, then it will turn off for 10
seconds and repeat this cycle until you turn the burner
off.
If the user does not intervene, the hob switches off
automatically after 60 minutes. When this function is
active, the display of the burner on which it is active
flashes.

18 19
GB
DISPLAY "A" DISPLAY "B"
PUNTI DECIMALI
DISPLAY TIMER
-A +A -B +B
LED "B"
LED "A"
PT KL
ON
OFF
DISPLAY "A" DISPLAY "B"
PUNTI DECIMALI
DISPLAY TIMER
-A +A -B +B
LED "B"
LED "A"
PT KL
ON
OFF
Fig. 1
Fig. 2
Mod: CPH 402 G TC
Mod: CPH 401 G DWK TC
DECIMAL POINTS
DECIMAL POINTS

18 19
GB
N.B
- We recommend the use of pots and pans with a
diameter matching that of the burner, thus preventing
the flame from escaping from the bottom part and
surrounding the pot (Fig. 3);
- do not leave any empty pots or pans on the fire;
When cooking is finished, it is also a good norm to close
the main gas pipe tap and/or cylinder.
dual Ø 20-32
fast Ø 20-24
auxiliary* Ø 10-14
GAS
Fig. 3
Maintenance
Prior to any operation, disconnect the appliance from
the electrical system. For long-life to the equipment, a
general cleaning operation must take place periodically,
bearing in mind the following:
• the glass and steel parts must be cleaned with
suitable non-abrasive or corrosive products (found
on the market). Avoid chlorine-base products (bleach,
etc.);
• avoid leaving acid or alkaline substances on the
working area (vinegar, salt, lemonjuice, etc.);
• the wall baffle and the small covers (mobile parts of
the burner) must be washed frequently with boiling
water and detergent, taking care to remove every
possible encrustation. Dry carefully and check that
none of the burner holes is fully or partially clogged;
heck periodically the state of conservation of the flexible
gas feed pipe. In case of leakage, call immediately the
qualified technicians for its replacement.
DO NOT USE STEAM CLEANERS

20 21
GB
Instructions for the installer
Installation
This appliance is not provided with a combustion
product discharge. It is recommended that it be installed
insufficiently aerated places, in terms of the laws in force.
The quantity of air which is necessary for combustion
must not be below 2.0 m3/h for each kW of installed
power. See table of burner power.
Positioning (Fig. 4)
The cook top is designed to be built in to a work surface
as shown in the figure.
Before installing the cook top, install the gasket seal
around the entire perimeter of the hole where it will be
inserted.
The dimensions of the hole are shown in figures 6-7-8-9.
For Filotop models, the perimeter of the hole must be
lowered by a depth of 1.5 mm.
The hole does not need to be milled for Semifilotop
models.
The cook top can be installed on different materials such
as brickwork, steel, marble, conglomerates, synthetics,
wood and wood covered with plastic laminates, so long
as resistant to a temperature of 90 °C.
Fig. 4
A panel made of wood or other insulating material
must be installed under the cook top at a distance
of at least 15 mm from the surface.
SEAL
SEAL
Fig. 5
