Fulgor Milano FCLHD 8041 HID TS BK User manual

FCLHD 8041 HID TS BK
IT
EN
FR
ES
DE
ISTRUZIONI PER L’INSTALLAZIONE E L’USO
INSTRUCTIONS FOR INSTALLATION AND USE
INSTRUCTIONS POUR L’INSTALLATION ET L’UTILISATION
INSTRUCCIONES PARA LA INSTALACIÓN Y USO
INSTALLATION UND GEBRAUCH
piano cottura induzione in
vetroceramica
induction vitroceramic hob
table de cuisson induction
en vitrocéramique
placa inducción en
vitrocerámica
table de cuisson induction
en vitrocéramique

3FCLHD 9041 HID TS BK
IMMAGINI
PICTURES
DESSINS
IMÁGENES
ABBILDUNGEN

IT
DESCRIZIONE
DEL PRODOTTO
1 - PIANO COTTURA
2 - GRIGLIA METALLICA
3 - CAMERA FILTRANTE
4 - CABLAGGIO ELETTRICO
5 - TUBI TELESCOPICI IN METALLO
4 FCLHD 9041 HID TS BK

IT
SEM16-E
1 - MOTORE SEM16-E
2 - CONVOGLIATORE ARIA
3 - CABLAGGIO ELETTRICO
5FCLHD 9041 HID TS BK

1 2
3
56
4
120
mm
.
NOME
2
1
3
N°
DATA
Tabella delle Modifiche
MODIFICA
4
.
.
.
..
.
.
.
.
.
.
.
Il presente disegno, o parte di esso non può essere riprodotto in nessuna forma
con nessun mezzo e per nessuno scopo senza autorizzazione della proprietà
.
Progettato da:
Materiale:
Spessore:
Descrizione:
Scala:
.
Disegno n°:
1:10
giovedì 13 settembre 2018
Formato foglio: Data creazione:
A3
6 FCLHD 9041 HID TS BK

8
9
12
10
11
7
7FCLHD 9041 HID TS BK

14
13
1615
8 FCLHD 9041 HID TS BK

17
19
18
9FCLHD 9041 HID TS BK

20
10 FCLHD 9041 HID TS BK

IT
INDICE
DESCRIZIONE DEL PRODOTTO ....................................................................................... 4
AVVERTENZE ................................................................................................................... 12
COME INSTALLARE IL PRODOTTO ................................................................................. 15
PRIMA ACCENSIONE ....................................................................................................... 18
PULIZIA E MANUTENZIONE ............................................................................................. 18
RACCOMANDAZIONI PRELIMINARI ................................................................................ 19
FUNZIONI ..................................................................................................................... 20
11FCLHD 9041 HID TS BK

IT
AVVERTENZE
● Questo apparecchio non è
destinato all’uso da parte di
persone (compresi i bambini)
con ridotte capacità siche,
sensoriali o mentali, o man-
canza di esperienza e cono-
scenza, a meno che non siano
stati supervisionati o istruiti
sull’uso dell’apparecchio da
parte di una persona respon-
sabile della loro sicurezza.
● L’apparecchio può essere uti-
lizzato da bambini di età non
inferiore a 8 anni e da perso-
ne con ridotte capacità siche,
sen soriali o mentali, o prive di
esperienza o della necessaria
conoscenza, purchè sotto sor-
veglianza oppure dopo che le
stesse abbiano ricevuto istruzio-
ni relative all’uso sicuro dell’ap-
parecchio e alla comprensione
dei pericoli ad esso inerenti.
● I bambini di età inferiore a 8
anni devono essere tenuti lonta-
ni, a meno che non siano conti-
nuamente sorvegliati.
● I bambini non devono giocare
con l’apparecchio.
● La pulizia e la manutenzione
non devono essere eseguite da
bambini senza supervisione.
● Questo apparecchio è destina-
to all’uso esclusivo con piani a
induzione S-H3.
● Aerare adeguatamente l’am-
biente in caso di funzionamento
simultaneo della cappa con altri
apparecchi alimentati da unafon-
te di energia diversa da quella
elettrica e ciò perché la cappa
non aspiri dei gas combusti.
● E’ vietato cucinare cibi alla
amma (le amme aspirate ri-
schiano di danneggiare l’appa-
recchio).
ATTENZIONE: le parti accessi-
bili possono diventare calde se
utilizzate con apparecchi di cot-
tura.
● Ogni 30 ore di funzionamento
dell’apparecchio gli indicatori di
velocità segnalano la necessità
di pulire i ltri antigrasso.
● Rispettare la frequenza di pu-
lizia e di sostituzione dei ltri. Gli
accumuli di deposito di grasso
rischiano di provocare un incen-
dio.
● Non utilizzare mai la cappa
senza ltri antigrasso.
12 FCLHD 9041 HID TS BK

IT
Pericolo di incendio: non con-
servare materiali inammabili
nello scomparto sotto i piani di
cottura a induzione dove sono
installate le parti elettriche di
questo apparecchio.
Non tirare i cavi elettrici.
Il cavo piattina che collega il ca-
blaggio principale al piano cottu-
ra deve essere posizionato nella
parte posteriore del piano per
evitare rotture.
Per non ostacolare il corretto
usso d’aria delle griglie di raf-
freddamento presenti nella parte
inferiore del piano ad induzione,
qualsiasi elemento che si trovi
all’interno del vano dove l’appa-
recchio è installato dovrà essere
collocato ad una distanza di al-
meno 15 cm dalla parte inferiore
del piano ad induzione.
● Non modicare né cercare di
modicare mai le caratteristiche
di questo apparecchio. Ciò costi-
tuirebbe un pericolo.
Le riparazioni dovranno esse-
re effettuate esclusivamente da
uno specialista autorizzato.
Scollegare sempre la cappa pri-
ma di procedere alle operazioni
di pulizia o alla sua manutenzio-
ne.
Avvertenza: non conservare li-
quidi nel vano sotto i piani a in-
duzione dove sono installate le
parti elettriche di questo appa-
recchio. fuoriuscite o schizzi sul-
le parti elettriche possono cau-
sare scosse elettriche.
Vi è un rischio di incendio se la
pulizia non viene eseguita se-
condo le istruzioni.
● L’aria raccolta non deve essere
convogliata in un condotto usato
per lo scarico di fumi di apparec-
chi alimentati con energia diver-
sa da quella elettrica (impianti di
riscaldamento centralizzati ecc:).
ATTENZIONE: questo apparec-
chio non è destinato all’uso con
piani a gas.
● Per lo scarico dell’aria da eva-
cuare rispettare le prescrizioni
delle autorità competenti.
● Se il prodotto non è provvisto
di spina o se al termine dell’in-
stallazione questa non è facil-
mente accessibile è necessario
prevedere un dispositivo di se-
parazione del prodotto dalla rete
elettrica che abbia una distanza
di apertura dei contatti di tutti i
poli di almeno 3 mm.
13FCLHD 9041 HID TS BK

IT
● Servirsi del dispositivo di bloc-
co dei comandi per impedire che
i bambini possano accendere
inavvertitamente l’apparecchio o
modicarne le funzioni.
Durante il funzionamento, l’ap-
parecchio non deve mai rimane-
re senza sorveglianza.
● Se il prodotto dovesse presen-
tare qualche anomalia scollegate
l’apparecchio dalla rete elettrica.
● Prima di procedere nell’instal-
lazione dell’appa recchio veri-
care che tutti i componenti non
siano danneggiati, in caso con-
trario contattare il riven ditore e
non proseguire con l’installazio-
ne.
- Non cercare di modicare o ri-
parare l’apparecchio, potrebbe
causare pericoli.
- La pulizia del ltro antigrasso
può essere eseguita a mano o in
lavastoviglie.- La pulizia avviene
in rapporto all’uso, almeno una
volta ogni due mesi.
- La sostituzione del ltro al car-
bone avviene in rapporto all’uso,
almeno una volta ogni sei mesi.
14 FCLHD 9041 HID TS BK

MODALITÀ DI FISSAGGIO, SECONDO IL TIPO
DI MOTORE UTILIZZATO
IT
COME INSTALLARE
IL PRODOTTO
Assicurarsi che l’apparecchio non sia collegato
alla rete di alimentazione prima di qualsiasi ope-
razione di installazione.
OPERAZIONI MECCANICHE
Posizionare il piano cottura, capovolto, su di una
supercie adeguata, avendo cura di preservare il
vetro da possibili graf.

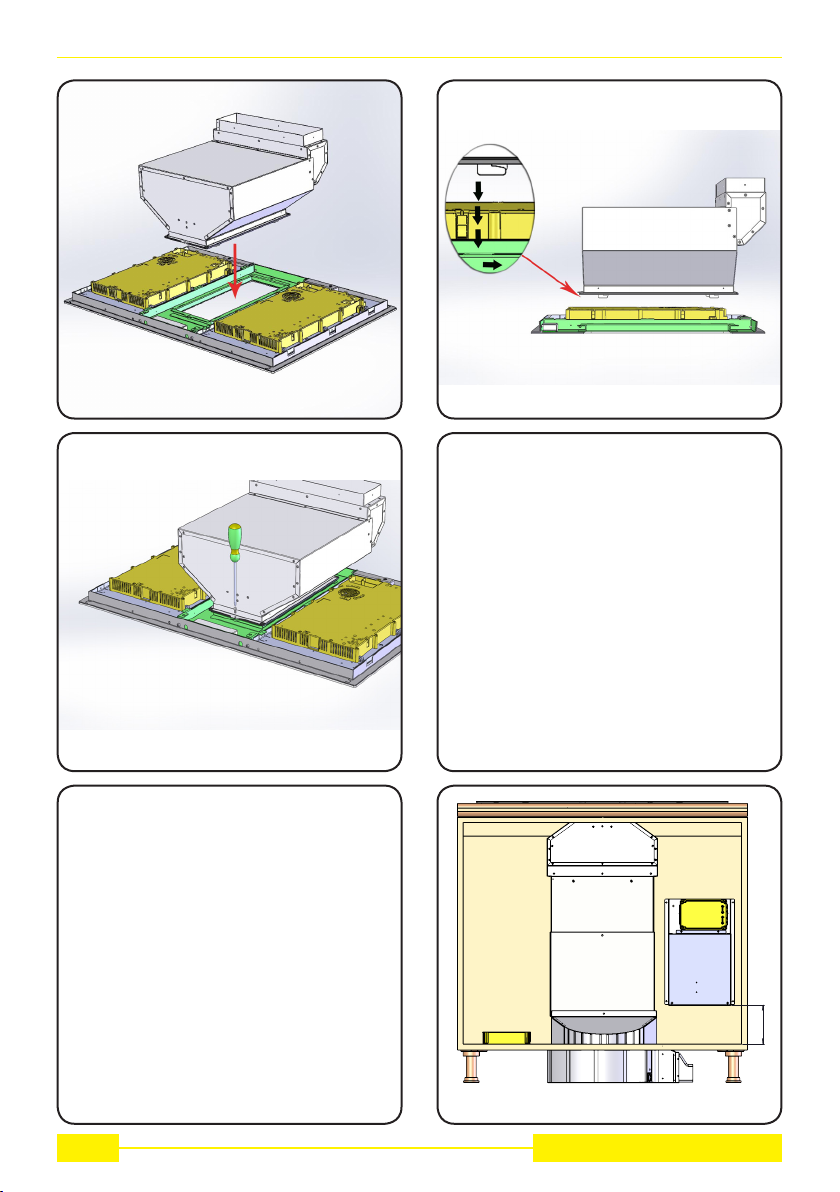

Prelevare dall’imballaggio la camera ltrante ed
installarla come da g. 1.
Gli agganci in metallo della camera ltrante de
vono essere inseriti nelle apposite asole presenti
dietro al piano cottura, come da g. 2.
Dopo aver agganciato la camera ltrante al piano
cottura, bloccarlo mediante una vite metrica, for-
nita in dotazione, installata come da g. 3.
Proseguire installando il piano cottura al mobile,
come indicato nel relativo manuale d’uso, pre-
sente nell’imballaggio del piano cottura.
Fissare il box cablaggio nella parete posteriore
del mobile con le 4 viti fornite in dotazione ad una
distanza dalla base del mobile come indicato in
(Fig. 6).
A questo punto procedere con l’installazione del
gruppo motore come indicato di seguito:
INSTALLAZIONE GRUPPO DI ASPIRAZIONE
(SEM).
Al ne di installare il gruppo ventilatore a contatto
con il pavimento, realizzare un’apertura nel fon-
do del mobile delle dimensioni pari a 440mm x
440mm (vedi Fig. 19).
Nella parte sottostante il piano cottura è possibile
applicare dei cassetti o cesti Mantenere una di-
stanza dal prodotto di almeno 10Cm.
Il prodotto SEM16-E è stato progettato per esse-
re installato sotto al mobile della cucina, in corri-
spondenza dell’uscita aria inferiore del downdraft.
15FCLHD 9041 HID TS BK

IT
SEM 16E (dis. 17)
Dopo aver rimosso le quattro viti che ssano il
raccordo ingresso aria alla parte sottostante,(Fig.
16) è possibile ruotare il raccordo al ne di orien-
tare l’uscita aria del ventilatore in base alle esi-
genze, (Fig. 17).
Procedere posizionando il SEM16-E sotto al pia-
no cottura come indicato in (Fig. 15).Posizionare
la scatola in plastica contenente la scheda elet-
tronica sul fondo del mobile come indicato in (Fig.
15).
In base a come viene posizionata l’uscita aria, la
scatola in plastica contenente la scheda elettroni-
ca potrà essere disposta a sinistra o a destra del
motore e dovrà essere ssata con le viti fornite
in dotazione.
CANALIZZAZIONI

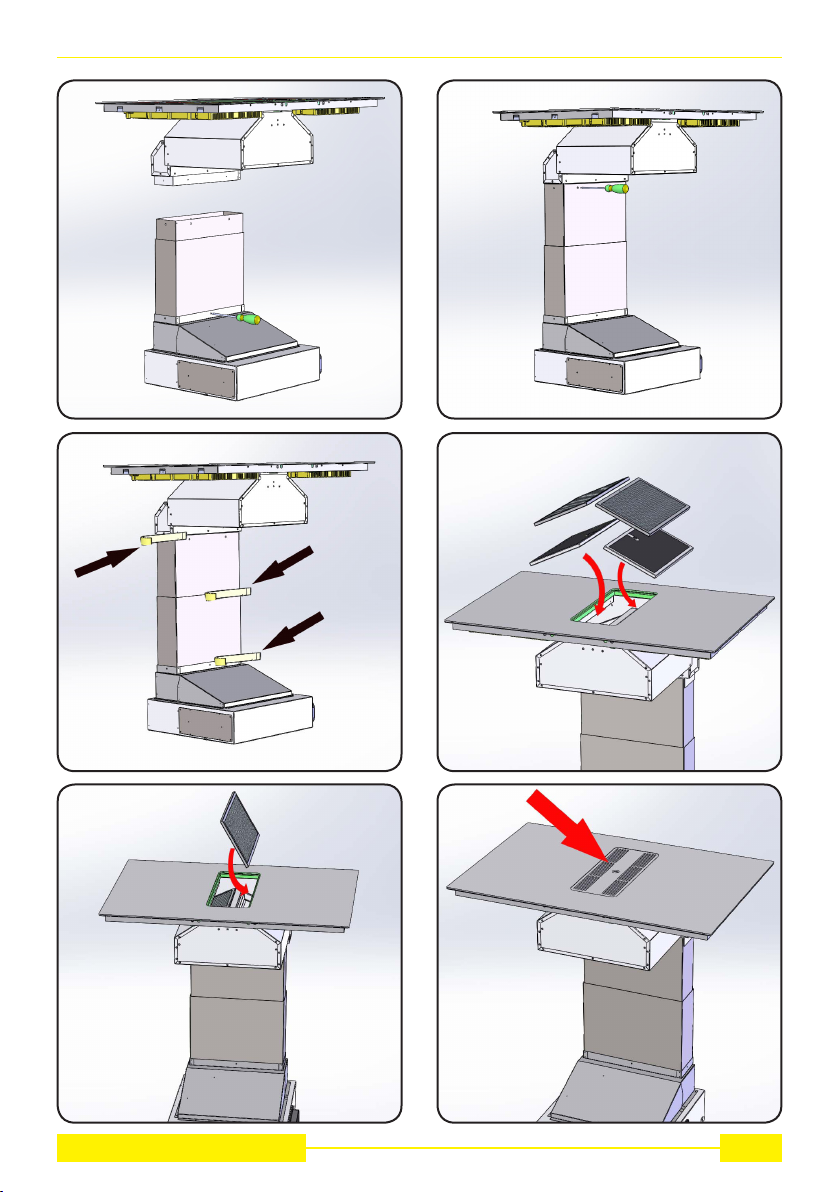

Posizionare quindi i due tubi telescopici in metal-
lo in corrispondenza dell’ingresso aria del grup-
poventilazione (Fig. 7), bloccandolo mediante le
viti fornite in dotazione.Sollevare il tubo metallico
interno no a raggiungere la camera ltrante e
bloccarlo mediante le viti fornite in dotazione (Fig.
8).Sigillare il passaggio del usso d’aria applican-
do il nastro adesivo, fornito in dotazione, come
illustrato in (Fig. 9).
IN CASO DI VERSIONE FILTRANTE
L’uscita aria del prodotto deve essere collegata
all’uscita del mobile in maniera da rimettere in
circolazione l’aria aspirata nell’ambiente della cu-
cina. Le tubature da collegare all’uscita aria del
prodotto non sono fornite in dotazione. Occorre
munirsi di ltri carbone acquistabili separatamen-
te, ed installarli come indicato in (Fig. 10). I ltri
carbone hanno la sede immediatamente sotto
ai ltri antigrasso pertanto, installare prima i ltri
carbone e successivamente quelli antigrasso.E’
possibile acquistare il kit di canalizzazione con
griglia da applicare nel mobile.
IN CASO DI VERSIONE ASPIRANTE
L’uscita aria del prodotto deve essere collegata
con l’esterno dell’abitazione. Le tubature da col-
legare all’uscita aria del prodotto non sono fornite
in dotazione. Vengono fornite in dotazione altre
due ange in plastica per poter collegare tubatu-
re di sezione diversa. Le ange fornite hanno le
seguenti sezioni:
230x80mm
220x90mm
220x55mm (consigliato per le sole installazioni
in versione ltrante e per brevi tratti di canaliz-
zazione).
OPERAZIONI CONCLUSIVE
Installare i due ltri antigrasso in corrispondenza
della relativa sede, facendoli passare attraver-
sol’apertura centrale del piano cottura, vedi (Fig.
11).
Posizionare la griglia in metallo a chiusura
dell’apertura centrale del piano cottura, come da
(Fig. 12).
Mantenere una distanza di 15 cm dal fondo dei
piani a induzione per consentire una corretta cir-
colazione dell’aria.
16 FCLHD 9041 HID TS BK

IT
COLLEGAMENTI ELETTRICI
L’allacciamento alla rete elettrica deve essere
eseguito secondo le prescrizioni delle normative
internazionali e locali in vigore.
l’interconnessione di qualsiasi parte separata di
questo apparecchio deve essere eseguita da un
tecnico qualicato in conformità alle norme di ca-
blaggio.
Si declina ogni responsabilità in caso di incidente
causato da una mancata messa a terra o da una
messa a terra non corretta.
Collegare il cavo dei comandi ssati sotto al ve-
tro del piano cottura al corrispondente cavo che
esce dalla control box (Fig.13-A).
Collegare il cavo del gruppo ventilatore nella
morsettiera presente all’interno della scatola in
plastica di colore grigio, vedi (Fig. 13-B).
Il cavo della SEM deve essere posizionato all’in-
terno della scatola in maniera tale che il cavo del
motore non vada a toccare con il ponte (SELV).
I li non devono essere tagliat.i Bloccare il cavo
SEM con il bloccacavo come indicato in (g. 18).
SEM16-E
All’interno della scatola morsettira della control
box e’ presente un lo elettrico di colore nero
all’interno di un sacchetto che dovra’ essere col-
legato in corrispondenza dei li giallo e arancio
questo ponte elettrico serve a determinare la
temporizzazione della 4° velocita’ per effetto dei
regolamenti della commissione europea eu65
“energy label” e eu66 “ ecodesign”.
La disconnessione dell’apparecchio può essere
ottenuta scollegando la spina accessibile o in-
corporando un interruttore nel cablaggio sso,
avendo una separazione dei contatti in tutti i poli
che fornisce la completa disconnessione in con-
dizione di sovratensione di categoria III (Distanza
di apertura dei contatti 3mm)
17FCLHD 9041 HID TS BK

IT
PRIMA ACCENSIONE
Il primo avviamento dell’apparecchio deve esse-
re eseguito da un tecnico qualicato.
Terminate le operazioni di installazione, acceso
che l’interruttore rosso 12V on / off sia in posizio-
ne OFF. Collegare la spina alla rete, quindi com-
mutare l’interruttore in posizione ON.
ATTENZIONE: quando l’interruttore on / off 12V
è in posizione OFF i circuiti elettrici a 230 V ri-
mangono attivi.
PULIZIA E
MANUTENZIONE
Scollegare sempre l’apparecchio prima di qual-
siasi operazione di pulizia o manutenzione.
● Se il cavo di alimentazione dovesse risultare
danneggiato dovrà essere sostituito solo da un
centro assistenza o da personale qualicato.
Non cercare di modicare o riparare l’apparec-
chio, potrebbe causare pericoli. L’assistenza o la
riparazione devono essere eseguite da un tecni-
co qualicato.
Scollegare l’apparecchio dalla rete elettrica in
caso di anomalie.
La pulizia e la manutenzione dell’apparecchio
non devono essere eseguite da bambini senza
supervisione.
Una manutenzione accurata è una garanzia di
buon funzionamento e buona resa di un apparec-
chio nel corso del tempo.
La pulizia del ltro antigrasso può essere esegui-
ta a mano o in lavastoviglie.
La pulizia avviene in rapporto all’uso, almeno una
volta ogni due mesi.
La sostituzione del ltro al carbone avviene in
rapporto all’uso, almeno una volta ogni sei mesi.
Per la pulizia dell’apparecchio stesso viene con-
sigliato l’uso di acqua tiepida e detersivo neutro,
evitando l’uso di prodotti contenenti abrasivi.
In caso di sostituzione del SEM o della scheda
elettronica della SEM, Assicurarsi che i compo-
nenti vengano riposizionati mantenendo inaltera-
te le distanze tra parti a 230V e parti SELV.
18 FCLHD 9041 HID TS BK

IT
PRIMA DI INIZIARE,
RACCOMANDAZIONI
PRELIMINARI
DEL PRODUTTORE
Conservare le presenti istruzioni d’uso con l’ap-
parecchio. Se l’apparecchio dovesse essere ven-
duto o ceduto ad altri, assicurarsi che esso sia
accompagnato dalle presenti istruzioni. Vi ringra-
ziamo di prendere nota di questi consigli prima
di installare e utilizzare l’apparecchio. Essi sono
stati redatti per la sicurezza personale vostra e
altrui.
Alla consegna dell’apparecchio visionare l’imbal-
laggio e vericare il suo aspetto generale. Ese-
guire le eventuali osservazioni scrivendole sul
buono di consegna di cui conserverete una co-
pia. Il vostro apparecchio è destinato al normale
uso domestico. Non va utilizzato per uso com-
merciale o industriale o per altri scopi diversi da
quelli per cui è stato progettato.
Per conseguenze o danni de¬rivati da una errata
installazione o errato utilizzo dell’apparecchio, la
ditta fornitrice non risponderà di alcuna garanzia.
Nell’intento costante di migliorare i nostri prodotti,
ci riserviamo il diritto di apportare alle loro carat-
teristiche tecniche, funzionali o estetiche tutte le
modiche derivanti dalla loro evoluzione.
L’apparecchio è già predisposto sia per la versio-
ne ltrante sia per la versione aspirante.
Prima di procedere nell’installazione dell’appa-
recchio vericare che tutti i componenti non siano
danneggiati, in caso contrario contattare il riven-
ditore e non proseguire con l’installazione.
Per l’utilizzo in versione aspirante, Utilizzare un
tubo di evacuazione aria che abbia la lunghezza
massima non superiore a 5 metri.
Limitare il numero di curve nella canalizzazione
poiché ogni curva riduce l’efcienza di aspirazio-
ne equiparata a 1 metro lineare. (Es: se si uti-
lizzano n°2 curve a 90°, la lunghezza della ca-
nalizzazione non dovrebbe superare i 3 metri di
lunghezza).
Evitare cambiamenti drastici di direzione.
Per la canalizzazione in uscita dal ventilatore
utilizzare un condotto con sezione costante da
230x80 o 220x90 in caso di versione ltrante e
per brevi tratti è possibile utilizzare il condotto da
220x55.
Utilizzare un condotto di materiale approvato nor-
mativamente. Per il mancato rispetto delle prece-
denti istruzioni la ditta fornitrice non risponderà
per problemi di portata o rumorosità e nessuna
garanzia sarà prestata.
19FCLHD 9041 HID TS BK

IT
FUNZIONI
Comando touch control (Fig. 20)
A: comando ON/OFF. Permette di accendere il
prodotto impostando automaticamente la IIa ve-
locità. A prodotto accesso, a qualsiasi velocità,
spegne il ventilatore.
B: comando touch control lineare, per variazione
della velocità del ventilatore di aspirazione. Non
è possibile spegnere il ventilatore usando questo
comando.
E’ possibile solo variare la velocità dopo aver
azionato il prodotto mediante il tasto ON/OFF.
Per spegnere il ventilatore occorre agire sul tasto
ON/OFF.
C: Led indicatori della velocità del ventilatore di
aspirazione.
D: Trascorsi 10 min dalla sua impostazione, per-
mette di arrestare il motore di aspirazione.
La funzione impostata viene segnalata dal lam-
peggio dei led “C” relativo alla velocità impostata.
Spegnimento automatico:
Dopo 4 ore di funzionamento ininterrotto dall’ul-
tima impostazione, l’apparecchio si spegne au-
tomaticamente.
Saturazione ltri antigrasso:
Dopo 30 ore di funzionamento gli indicatori di
velocità (Fig. 21C) lampeggiano tutti simultane-
amente ad indicare la saturazione dei ltri anti-
grasso.
Per resettare questo allarme mantenere premuto
il tasto “TIMER” per almeno 3 secondi con pro-
dotto spento.
DIRETTIVE ENERGY LABEL E ECODESIGN
Con l’entrata in vigore dal 1° Gennaio 2015 dei
nuovi regolamenti della Commissione Europea
EU65 “Energy label” e EU66 “ Ecodesign”, ab-
biamo reso conforme i prodotti in base ai requisiti
richiesti.
Tutti i modelli nelle versioni energy label dispon-
gono di una elettronica, con funzioni di temporiz-
zazione delle velocità di aspirazione, superiore a
650m3/h.
I prodotti SEM12-E e SEM16-E dispongono della
IVa velocità temporizzata per un periodo pari a
6 minuti.
Trascorsi i tempi di cui sopra il motore di
aspira¬zione passa alla 3° velocità in maniera
automatica. Il prodotto in modalità stand-by ha un
consumo inferiore a 0.5W.
SEM10-E è stato progettato per aspirare i vapori
e gli odori in modo ottimale con estrema silenzio-
sità ed ha performance tali che non necessita di
temporizzazione
20 FCLHD 9041 HID TS BK
