Furukawa FK-ONT-G400B/PoE S2 User manual

•FK-ONT-G400B/PoE S2 é um modem óptico GPON para redes
ópticas passivas (PON), com quatro interfaces Gigabit Ethernet
com suporte a PoE, IEEE 802.3at;
• Aplicação em ambientes internos.
• FK-ONT-G400B/PoE S2 is a GPON optical modem for passive
optical networks (PON), it has four gigabit ethernet interfaces
that support PoE, IEEE 802.3at;
• Applicable in indoor environments.
• FK-ONT-G400B/PoE S2 es un modem óptico GPON para redes
ópticas pasivas (PON), con cuatro interfaces Gigabit Ethernet
con soporte a PoE, IEEE 802.3at;
• Aplicable en entornos interiores.
General Information/ Informações Gerais/
Información General
Care and Safety/ Cuidados e Segurança/
Cuidado y Seguridad
INSTALLATION GUIDE
MANUAL DE INSTALAÇÃO
MANUAL DE INSTALACIÓN
FK-ONT-G400B/PoE S2
•Do not plug in, turn on or attempt to operate an obviously damaged unit;
• Do not place near high temperature source or other equipments;
• Use only the external power adapter supplied with the unit;
• Never look directly at the fiber TX port and fiber cable ends when they are
powered on;
• Open optical connections must use a protective cap under all circumstance
to protect against physical damage and dirt;
• Before making connections, clean the faces of the connectors and the inside
part of the adapters using appropriate optical cleaning tools.

Uplink Interface
Interface de Uplink
Interfaz de Uplink
Optical Transmission Power
Potência Óptica de Transmissão
Potencia Óptica de Transmisión
Sensitivity/ Sensibilidade/ Sensibilidad
Optical Saturation Power
Potência de Saturação Óptica
Potencia de Saturación Óptica
Upstream Wavelength
Comprimento de Onda Upstream
Longitud de Onda de Upstream
Downstream Wavelength
Comprimento de Onda de Downstream
Longitud de Onda de Downstream
Service Interfaces
Interface de Serviço
Interfaces de Servicio
LED
AC/DC Adapter
Adaptador AC/DC
Operating Temperature
Temperatura de Operação
Temperatura de Funcionamiento
Humidity/ Umidade/ Humedad
1 SC/APC optical port
1 porta óptica SC/APC
1 puerto óptico SC/APC
0,5 ~5 dBm
-28 dBm
-8 dBm
1310 nm
1490 nm
4 Ports 10/100/1000 Base-T with PoE (RJ-45)
4 Portas 10/100/1000 Base-T com PoE (RJ-45)
4 Puertos 10/100/1000 Base-T con PoE (RJ-45)
PWR/UPS,POE, LAN, LOS, PON
0 ~ 40°C
10 ~ 90 %
PoE (IEEE 802.3at)
Total Power/ Potência Total/ Potencia Total: 80W
Maximum Power per Port/
Potência Máxima por Porta/ Puerto: 30W
Battery Power and Monitoring
Alimentação por Bateria e Monitoramento
Alimentación por Batería y Monitoreo
8 pins/ pinos
UPS ( female/ fêmea/ hembra)
UPS Compatible Male Connector
Conector UPS Macho Compatível
Conector UPS Macho Compatible
Molex PN 43025-0400
Input/ Entrada: 100 ~ 240 VAC 50/60 Hz
Output/ Saída/ Salida: 54 VDC / 1.5 A
•Não conecte na energia, ligue ou tente operar uma unidade que aparente
estar danificada;
• Não instale próximo a dispositivos de alta temperatura ou em outros
equipamentos;
• Utilize somente a fonte de alimentação fornecida com o equipamento;
• Não direcione as extremidades de fibras ópticas e conectores aos olhos
quando o equipamento estiver ligado;
• As interfaces ópticas devem sempre estar protegidas para evitar danos
físicos e sujeira;
• Antes de fazer conexões ópticas, limpe os ferrolhos dos cordões e o interior
dos adaptadores utilizando ferramentas de limpeza óptica adequadas.
•No enchufe , encienda ni intente operar una unidad obviamente dañada;
• No coloque cerca de una fuente de alta temperatura o de otros equipos;
• Utilice únicamente la fuente de alimentación suministrada con la unidad;
• Nunca mire directamente hacia el puerto TX de fibra y a terminaciones de
cables ópticos cuando están encendidos;
• Conexiones ópticas abiertas deben utilizar una tapa de protección en todas
las circunstancias para proteger contra el daño físico y la suciedad;
• Antes de realizar las conexiones, limpiar las caras de los conectores y la parte
interior de los adaptadores utilizando herramientas de limpieza ópticas
apropiadas.

Conexão com PC ou LAN
LAN 1~4
RESET POWER
PC or LAN connection
Conexión con PC o LAN
Conexão com bateria
Connection to the battery
Conexión de la batería
Conexão UPS
Conexão a rede PON
Connection to the PON network
Conexión a red PON
PON
Reseta as configurações de fábrica
Restore the factory default configuration
Restaura las configuraciones de fábrica
Fonte de alimentação
DC power connector
Fuente de alimentación
ONT powered on
ONT ligada
ONT encendida
PWR/UPS
ONT powered off
ONT desligada
ONT apagada
Using UPS power
Bateria em uso
Batería en uso
Registered successfully
Registrada com sucesso
Registrada con éxito
No optical signal
Sem sinal óptico
Sin signal óptico
No optical signal
Sem sinal óptico
Señal óptico no detectado
No optical signal
Sem sinal óptico
Sin signal óptico
-
-
Normal signal
Sinal normal
Señal normal
PON
LOS
Link up Link down Data being transferred
Transmitindo dados
Transmitiendo datos
LAN 1~4
LED red/ vermelho/ rojo
LED green/ verde
PoE being used
PoE em uso
PoE en uso
PoE disabled
PoE desabilitado
PoE deshabilitado
PoE 1~4
RESET LAN 1 LAN 2 LAN 3 LAN 4 UPS PWR ON/OFF

RESET LAN 1 LAN 2 LAN 3 LAN 4 UPS PWR ON/OFF
No optical signal
Sem sinal óptico
Señal óptico no detectado
Verifique se a potência óptica está dentro do range
especificado para a ONT;
Check if the optical power is inside the range specified to the
ONT.
Compruebe si la potencia óptica está dentro del rango
especificado para la ONT;
Remova a tampa de proteção óptica;
Remove the protecting cap.
Retire la tapa de protección óptica;
Limpe o conector SC-APC e realize a conexão;
Clean the SC-APC connector and do the connection.
Limpie el conector SC-APC y realice la conexión;
Conecte as portas de serviço
Connect the service interfaces
Conecte las interfaces de servicio
Ligue a ONT
Turn on the ONT
Encienda la ONT
Instructions/ Instruções/ Instrucciones

209
130
40
(1) Power Adapter
Fonte de Alimentação
Fuente de Alimentación
(1)
Components/ Componentes/ Componentes

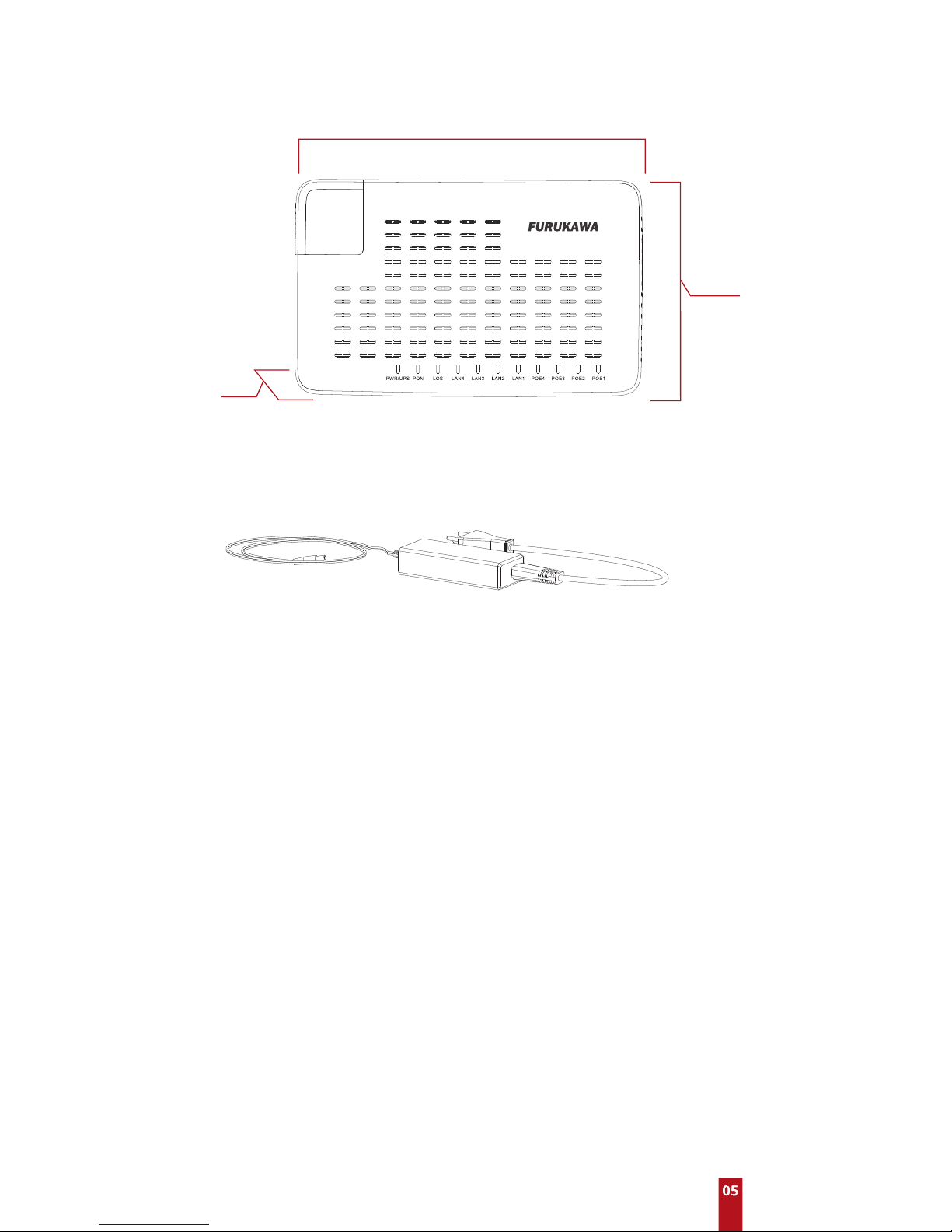

Dimensions/ Dimensões/ Dimensiones (mm)

MFP000253 REV 01
OUT 17
Separate and recycle the components of the packaging and the
product in the end of its life. Non-recyclable parts must be
disposed according to local regulations.
Separar y reciclar los componentes del embalaje y del producto
al final de la vida útil. Partes no reciclables deben ser eliminadas
de acuerdo con las normativas locales.
Separe e recicle os componentes da embalagem e do produto ao
final da vida útil. Partes não recicláveis devem ser descartadas
conforme legislação local.
Technical Assistance/ Assistência Técnica/
Asistencia Técnica
Discard/ Descarte/ Desechar
Furukawa garantiza que la información técnica, las declaraciones,
las ilustraciones y los dibujos contenidos en este documento son
de confianza. Sin embargo, la información de este manual puede
no ser suficiente para la instalación en condiciones específicas.
Furukawa se reserva el derecho de realizar mejorias o cambios en
los productos sin previo aviso, incluyendo los datos técnicos y otra
información relacionada con este producto. Para obtener la última
versión del manual, consulte la página web:
www.furukawalatam.com
Para obtener información sobre las aplicaciones de productos,
entre en contacto con la Central de Servicio al Cliente:
fi[email protected]
A Furukawa garante que as informações técnicas, as declarações,
as ilustrações e os desenhos contidos neste manual são confiáveis.
Contudo, as informações presentes neste manual podem não ser
suficientes para instalações em condições específicas. A Furukawa
reserva-se o direito de realizar melhorias, aprimoramentos ou
modificações nos produtos sem notificações prévias, incluindo
dados técnicos e outras informações relacionadas a este produto.
Para obter a última versão do manual, consultar o site:
www.furukawalatam.com
Para mais detalhes sobre as aplicações do produto, entrar em
contato com a Central de Serviço ao Cliente:
0800 41 21 00 fi[email protected]
Furukawa ensures that the technical information, statements,
drawings and illustrations contained in this manual are reliable.
However, the information may not be sufficient to install in specific
conditions. Furukawa reserves itself the right to make
improvements, enhancements or changes to the products without
prior notification, including technical data and other information
related to this product. For the latest version of the guide, consult
the website: www.furukawalatam.com
For details on product applications, contact the Customer Service
Center:
[email protected]
