G-Fittings 45.100x.090.12 User manual

Zeichnung zeigt das 10 mm Glas
*
*
glass door
1/2
door frame
( Linie zeigt das 8 mm Glas) Zeichnung zeigt zusätzliches Gummi
*
um das 8 mm Glas zu befestigen
**
*
Self-closing/
Hydraulic
Glass door hinge
...12 stainless steel
effect
Selbstschließendes/
Hydraulisches
Glastür-Scharnier
...12 Edelstahleffekt
Zelfsluitend/
Hydraulisch
Glasdeurscharnier
...12 RVS look
With reservation of printing errors and technical changes. / Druckfehler und technische Änderungen vorbehalten. / Nous ne sommes pas responsable des erreurs d'impression. / Drukfouten en technische veranderingen voorbehouden. Stand 05.01.2019
drawing shows 10 mm glass
( line shows 8 mm glass) drawing shows additional rubber
for use with 8 mm glass
glass door
Ausführung:
Options:
8 mm
-
12,76mm
kg
75 max.

glass cutout
2/2
(no scaled view)
With reservation of printing errors and technical changes. / Druckfehler und technische Änderungen vorbehalten. / Nous ne sommes pas responsable des erreurs d'impression. / Drukfouten en technische veranderingen voorbehouden. Stand 05.01.2019
kg
45.1001.090.12
45.1002.090.12
*DIN18268
sürhh Abstand Abstand
Zargenfalz-1BBL 1 BBL - 2 BBL:
1860 mm - 2110 mm 241 +1 mm 1435 mm ±0,5 mm
2111 mm - 2235 mm 241 +1 mm 1560 mm ±0,5 mm
2236 mm - 2360 mm 241 +1 mm 1685 mm ±0,5 mm
Glass door height distance distance:
frame rebate - 1 BBL 1 BBL - 2 BBL
1860 mm - 2110 mm 241 +1 mm 1435 mm ±0,5 mm
2111 mm - 2235 mm 241 +1 mm 1560 mm ±0,5 mm
2236 mm - 2360 m 241 +1 mm 1685 mm ±0,5 mm
BBL
BBL
BBL

3 In 1 Self-closing Hinges
USER GUIDE
Hinge orientation & Codes for hinge H-S Hinge____
S: Spring power; closing force
H: Hydraulic buffer; offers speed buffer
O: Hold-open between 85°-95°
H-S Hinge S-O Hinge S-O Hinge___
Hinge Code
Stainless Steel hinge Types - For Glass
Type of
Hinge
Top
Function
Bottom
Function
Mechanism
H-S
H
Hydralulic Buffer
S
Spring power
(provide closing
power)
Hydraulic Buffer
+
Spring power
S-O
S
Spring power
(provide closing
power)
O
Hold-Open in
90° +/-5°
Spring power
+
Hold-open

Please follow the steps in correct order
1. Set up closing force
2. Activate Hold-Open function
3. Adjust Hydraulic buffer

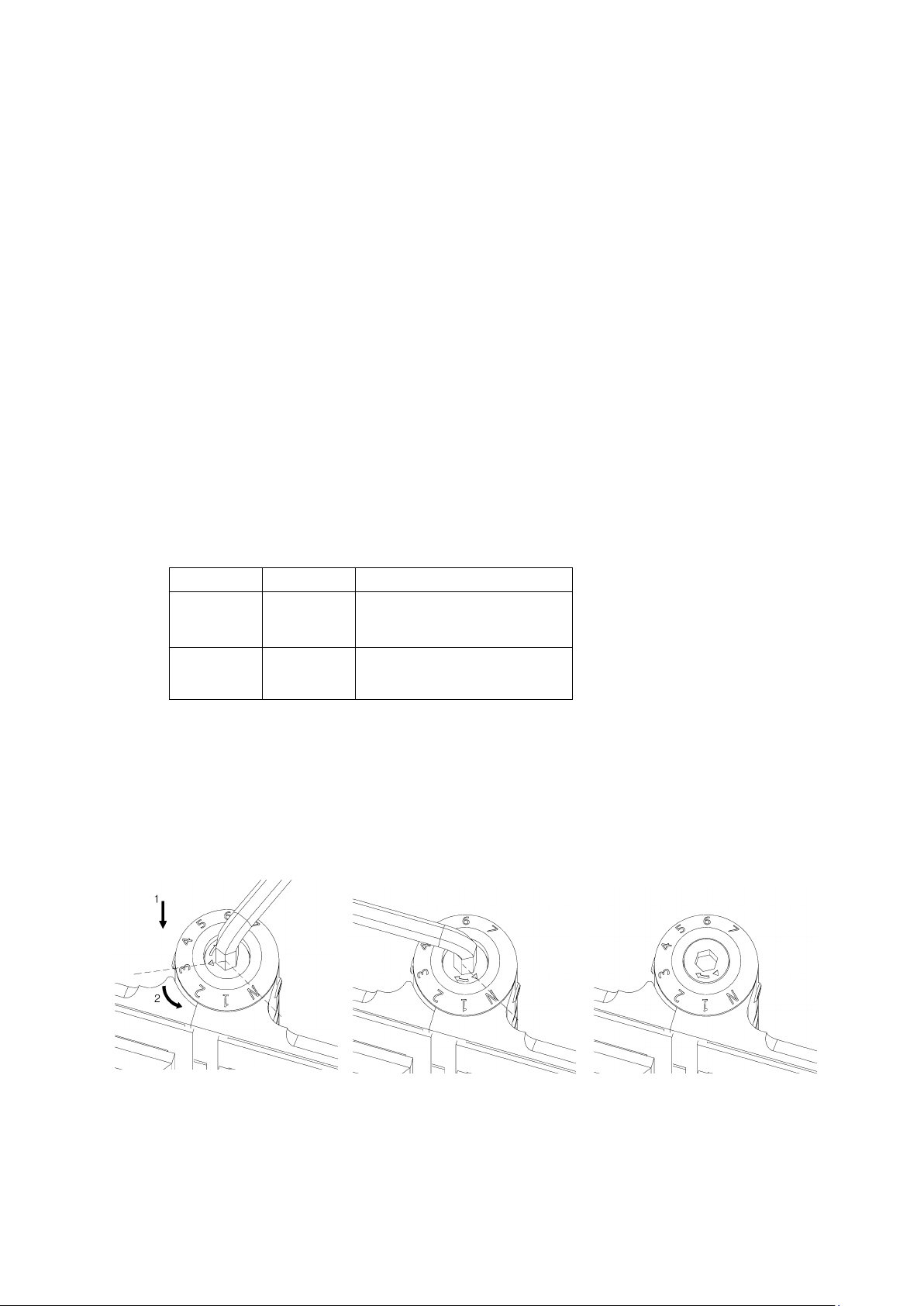

Set up self-closing power. Only adjust the power adjuster of H-S & S-O
1. How to decide the self -closing power setting:
1.1. H-S hinge includes one power adjuster & S-O hinge includes one power adjuster.
You can find them following the S-hinge code.
1.2. Each adjuster includes N-7 setting value. N (Neutral) is out of the box setting,
without closing force. Keep this setting during hinge installation. From 0-7, one
setting value provides 15 pounds (7 kg) of closing force.
1.3. Example:
(Try to set the values evenly)
2. How to increase or decrease power setting.
2.1. To increase power: adjust the power adjuster to higher number.
2.2. To decrease power: press down the adjuster and turn to lower number.
3. Set up closing power to different angles
3.1. Ensure the hinge can close door from 20°, 60°, 90°.
3.2. The door may slam at this stage. Keep going. Just make sure the door could close at
20°.
HS
S-O
Total Force
4
5
135 pounds (9 x 15
pounds) 63 kg (9 x 7 kg)
5
6
165 pounds (11 x 15
pounds) 77 kg (11 x 7 kg)

Set up Hold-Open function. Only adjust the Hydraulic Buffer of S-O hinge
1. Activate the Hold-open function
1.1. Turn from + to –about 3 circle rotations with a 5 mm Allen key to activate.
Deactivated Activated

Set up Hydraulic buffer. Only adjust the Hydraulic Buffer of H-S hinge
1. Only door without latch:
1.1. Remove the pink sticker.
1.2. Loose the set screws with 3 mm Allen key also on the opposite.
1.3. Turn the hydraulic buffer with 5 mm Allen key from –to + almost to the end.
(try to adjust gradually and find the ideal buffer angle for the door)
1.4. Tighten the loosened set screws.
1.5. Open the door to 90° before adjustment.
1.6. Set the power of Hydraulic buffer with 3 mm Allen key.
1.6.1. From + to - slower closing speed
1.6.2. From –to + faster closing speed
2. For door with latch:
2.1. Only follow the steps 1.5 & 1.6

Reset the hinge to out of box settings
Find Hinge with number adjuster (S)
1. Hex wrench 5 mm: Press the adjuster down & turn all the power
adjusters from higher numbers to N. (from 7-6-5-4-…-0-N)
Find Hinge with Hold-open (O)
2. Hex wrench 3 mm: loosen the side set screw a
little bit
Hex wrench 5 mm: turn the Hold-open part from –to + to the
end
Hex wrench 3 mm: tighten the side set screw (pink sticker) again
Find Hinge with hydraulic buffer (H)
3. Hex wrench 3 mm: turn the Hydraulic part from –to + to the
end.
4. Hex wrench 3 mm: loosen the side set screw (pink sticker) a
little bit
Hex wrench 5 mm: turn the Hydraulic part from + to –to the
end.
Hex wrench 3 mm: tighten the side set screw (pink sticker) again

3 In 1 Selbstschließende Scharniere
Anleitung
Ausrichtung & Scharnierkennzeichnung H-S Scharnier____
S: Federkraft; Schließkraft
H: Hydraulischer Buffer; bietet Geschwindigkeitspuffer
O: Hold-open Funktion zwischen 85°-95°
H-S Scharnier S-O Scharnier S-O Scharnier____
Scharnier-Code
Edelstahlscharniere für Glas
Scharniertyp
Oben
Funktion
Unten
Funktion
Mechanismus
H-S
H
Hydraulischer Buffer
S
Federkraft
Hydraulischer Buffer
+
Federkraft
S-O
S
Federkraft
O
Hold-Open zwischen
85° - 95°
Federkraft
+
Hold-open

Bitte befolgen Sie die Schritte in der richtigen Reihenfolge
1. Schließkraft einstellen
2. Hold-Open-Funktion aktivieren
3. Hydraulischen Puffer einstellen
Das Einstellen der Schließkraft
1. Wie man die benötigte selbstschließende Kraft bestimmt:
1.1. H-S Scharnier beinhaltet einen Leistungsregler & S-O Scharnier beinhaltet einen
Leistungsregler
Die Leistungsregler findet man anhand der Scharnierkennzeichnung S
1.2. Jeder Einstellkopf beinhaltet den N bis 7 Einstellwert. N (Neutral) Einstellung ist der
Auslieferungszustand (keine Schließkraft). Behalten Sie die N- Einstellung bei der
Scharniermontage. Von 0-7, ein Einstellwert entspricht 7 kg (15 pounds) des
Türgewichts.
1.3. Beispiel:
(Versuchen Sie, die Werte gleichmäßig einzustellen)
2. Wie man selbstschließende Kraft erhöht oder verringert.
2.1. Um die Kraft zu erhöhen: Den Leistungsregler auf eine höhere Anzahlstellen.
2.2. Um die Kraft zu verringern: Drücken Sie den Leistungsregler ein und stellen Sie dann
eine kleinere Anzahl ein.
3. Einstellen der Schließkraft in verschiedenen Winkeln:
3.1. Prüfen Sie, ob die Türe aus folgenden Winkeln schließt 20°, 60°, 90°.
3.2. In diesem Stadium knallt die Türe noch. Das macht nichts, es ist nur wichtig, dass die
Türe auch aus dem 20° Winkel schließt.
H-S
S-O
Total Force
4
5
135 pounds (9 x 15
pounds) 63 kg (9 x 7 kg)
5
6
165 pounds (11 x 15
pounds) 77 kg (11 x 7 kg)

Das Einstellen der Hold-Open Funktion. (Nur S-O Scharnier)
1. Das Aktivieren der Hold-open Funktion
1.1. Drehen Sie mit einem 5 mm Inbusschlüssel von + auf –
(ca. 3 Kreisumdrehungen sollten genügen)
Deaktiviert Aktiviert

Das Einstellen des hydraulischen Buffer. (Nur H-S Scharnier)
1. Nur für Türe mit einer Lasche:
1.1. Entfernen Sie die pinken Sticker.
1.2. Lösen Sie die Stellschrauben mit einem 3 mm Inbusschlüssel, auch auf der
gegenüberliegenden Seite.
1.3. Drehen Sie den Hydraulischen Buffer mit einem 5 mm Inbusschlüssel von - nach + bis
kurz zum Ende. (Versuchen Sie, sich schrittweise anzupassen und den idealen
Pufferwinkel für die Tür zu finden.)
1.4. Ziehen Sie die gelösten Stellschrauben an.
1.5. Öffnen Sie die Türe auf 90° vor dem Einstellen.
1.6. Stellen Sie die Kraft des Hydraulischen Buffer mit einem 3 mm Inbusschlüssel ein.
1.6.1. Von + zu - Verlangsamen des Schließvorgangs
1.6.2. Von –zu + Beschleunigen des Schließvorgangs
2. Für die Türe ohne eine Lasche:
2.1. Befolgen Sie nur die Schritte 1.5 & 1.6

Setzen der Scharniere auf Auslieferungszustand-Einstellungen
Finden Sie das Scharnier mit der Federkraft (Scharnier-code S)
1. Drücken Sie den Leistungsregler mit einem 5 mm Inbusschlüssel
ein und Stellen Sie die Schließkraft auf N. (Von 7-6-5-4-…-0-N)
Finden Sie das Scharnier mit der Hold-Open Funktion (Scharnier-code O)
1. Lösen Sie die Stellschrauben (pinke Sticker) mit einem 3 mm Inbusschlüssel
2. Drehen Sie den Hydraulischen Buffer mit einem 5 mm Inbusschlüssel
von + nach - bis zum Ende.
3. Ziehen Sie die gelösten Stellschrauben an.
Finden Sie das Scharnier mit dem Hydraulischen Buffer (Scharnier-code H)
1. Inbusschlüssel 3 mm: Drehen Sie den hydraulischen Buffer
Von + zu –bis zum Ende.
2. Lösen Sie die Stellschrauben (pinke Sticker) mit einem
3 mm Inbusschlüssel.
3. Drehen Sie den Hydraulischen Buffer mit einem 5 mm Inbusschlüssel
von + nach - bis zum Ende.
4. Ziehen Sie die gelösten Stellschrauben an.
