Gamko Noverta GM Series User manual

EDITIE 19036986
GM-Line
Noverta & Noverta Premium
000030043
Gebruiksaanwijzing User Manual Mode l’emploi Gebrauchsanweisung

Gebruiksaanwijzing
2
Gebruiksaanwijzing 3
User Manual 25
Mode l’emploi 46
Gebrauchsanweisung 67
NL
D
F
UK

Gebruiksaanwijzing
3
Inhoudsopgave
Hoofdstuk 1 Algemene informatie ...............................................4
Veiligheidsvoorschriften ......................................................................... 5
Productomschrijving .............................................................................. 7
Typeplaatje .......................................................................................... 8
Hoofdstuk 2 Installatie................................................................ 9
Plaatsen product ................................................................................... 9
Verwisselen deur................................................................................. 10
Boren gaten t.b.v. tapzuil..................................................................... 11
Bevestigen draagroosters..................................................................... 12
Elektrische aansluiting ......................................................................... 12
Hoofdstuk 3 Gebruik.................................................................. 13
Ingebruikname ................................................................................... 13
Thermostaat....................................................................................... 14
Vullen van de koeling........................................................................... 15
Hoofdstuk 4 Onderhoud ............................................................ 16
Reiniging van het koelmeubel ............................................................... 16
Uitvoering met flessennest ................................................................... 16
Storingen........................................................................................... 17
Gamko Koelcentrale ............................................................................ 18
Hoofdstuk 5 Technische aspecten .............................................19
Stekkerklare flessenkoeling .................................................................. 19
CE verklaring...................................................................................... 21
WEEE-bepalingen ................................................................................ 22
GWP-tabel.......................................................................................... 24

Gebruiksaanwijzing
4
Hoofdstuk 1 Algemene informatie
Wij danken u voor het aanschaffen van een Gamko product.
Met de aankoop van uw nieuwe koeling hebt u gekozen voor een moderne
en kwalitatief hoogwaardige professionele koeling. Uw nieuwe koeling
onderscheidt zich door een spaarzaam verbruik van energie.
Deze gebruiksaanwijzing bevat uw garantievoorwaarden en
onderhoudsinstructies.
Bewaar dit document in de nabijheid van dit product, zodat u het altijd bij
de hand heeft. U dient de handleiding te lezen alvorens dit product te
installeren. Bij het niet in acht nemen van de gebruiksaanwijzing kan het
product ernstig beschadigen en vervalt de garantie.
Een juist gebruik garandeert een lange levensduur.
Alle installaties moeten voldoen aan de lokale overheid- en
gemeenterichtlijnen en conform de machinerichtlijn 2006/42/EG
uitgevoerd worden. In geval van twijfel, neem contact op met de
servicedienst van Gamko of uw leverancier. De informatie in deze
handleiding kan zonder voorafgaande kennisgeving gewijzigd worden.
LET OP! –GEVAAR –U kunt persoonlijk gevaar
oplopen wanneer u deze iconen en opmerkingen
negeert.
LET OP! –WAARSCHUWING –Uw product kan
beschadigen wanneer u deze iconen en
opmerkingen negeert.
TIP! –Handige items om optimaal gebruik te
maken van uw product.

Gebruiksaanwijzing
5
Veiligheidsvoorschriften
Technische veiligheid
• Controleer de stekker en kabel op beschadiging voor gebruik.
• Gebruik de stekker om deze te verwijderen uit het stopcontact.
• Controleer de elektrische voeding op geschiktheid voor dit apparaat.
• Zorg dat het product stevig en waterpas staat.
• Schakel altijd een erkende monteur in voor reparaties.
• Indien het aansluitsnoer beschadigd is, mag het alleen vervangen worden
door de fabrikant, of een erkend monteur om gevaar te voorkomen.
•
Koudemiddel
Dit apparaat bevat koudemiddel. De hoeveelheid koudemiddel die de
koeling bevat, staat op het typeplaatje.
-R134a
• Kan verstikking veroorzaken in grote hoeveelheden.
• Blootstelling aan vuur kan de houder doen barsten of exploderen.
• Let erop dat de ruimte altijd goed geventileerd is.
• Open nooit de machineruimte.
• Kan brandwonden veroorzaken.
-R600a
• Contact met vloeistof kan bevriezing en koude verbranding veroorzaken.
• Blootstelling aan een lage concentratie kan lijden tot duizeligheid,
hoofdpijn, misselijkheid en verlies van coördinatie.
• Bij vloeistofcontact: spoel met water gedurende minstens 15 minuten.
Zorg voor medische hulp.
• Blootstelling aan vuur kan de houder doen scheuren of exploderen.
• Let erop dat de ruimte altijd goed geventileerd is.
• Open nooit de machineruimte.
Tijdens gebruik
•Gebruik dit product uitsluitend binnen.
• Gebruik dit product uitsluitend voor het koelen van verpakte drank.
• Gebruik het apparaat nooit als opstapje.

Gebruiksaanwijzing
6
• Zet nooit elektrische apparaten in het apparaat.
• Drank met een hoog alcoholpercentage altijd rechtop en afgesloten
opslaan.
• Zorg dat de roosters nooit geblokkeerd zijn, dit geldt zowel buiten als in
de koeling.
• In geval van nood, verwijder de stekker uit het stopcontact.
Na gebruik
• Draag zorg voor een veilige opslag van het afgedankte product.

Gebruiksaanwijzing
7

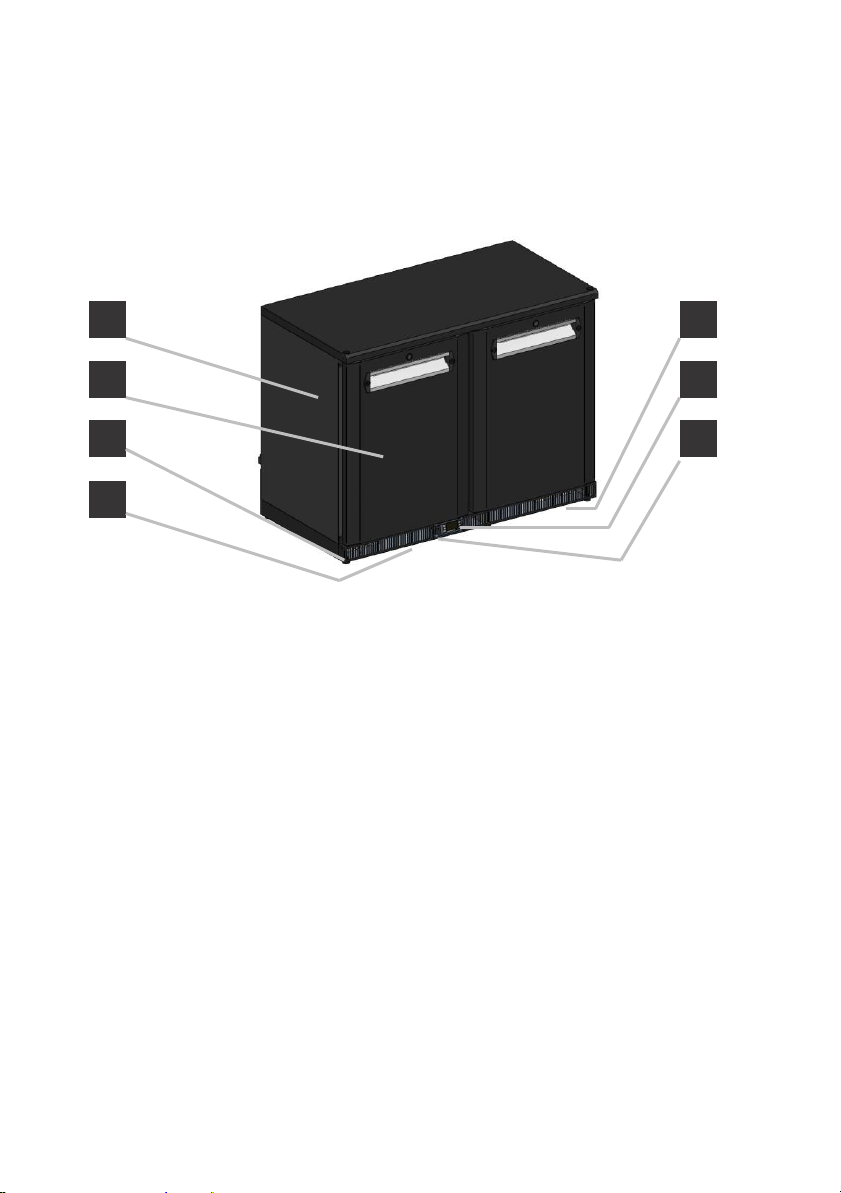

Productomschrijving
1 Typeplaatje (aan de binnenzijde van de kast)
2 Deur
3 In hoogte verstelbare poten
4 Lucht toevoer
5 Lucht afvoer
6 Aan/uit schakelaar
7 Thermostaat
1
2
3
4
5
7
6

Gebruiksaanwijzing
8

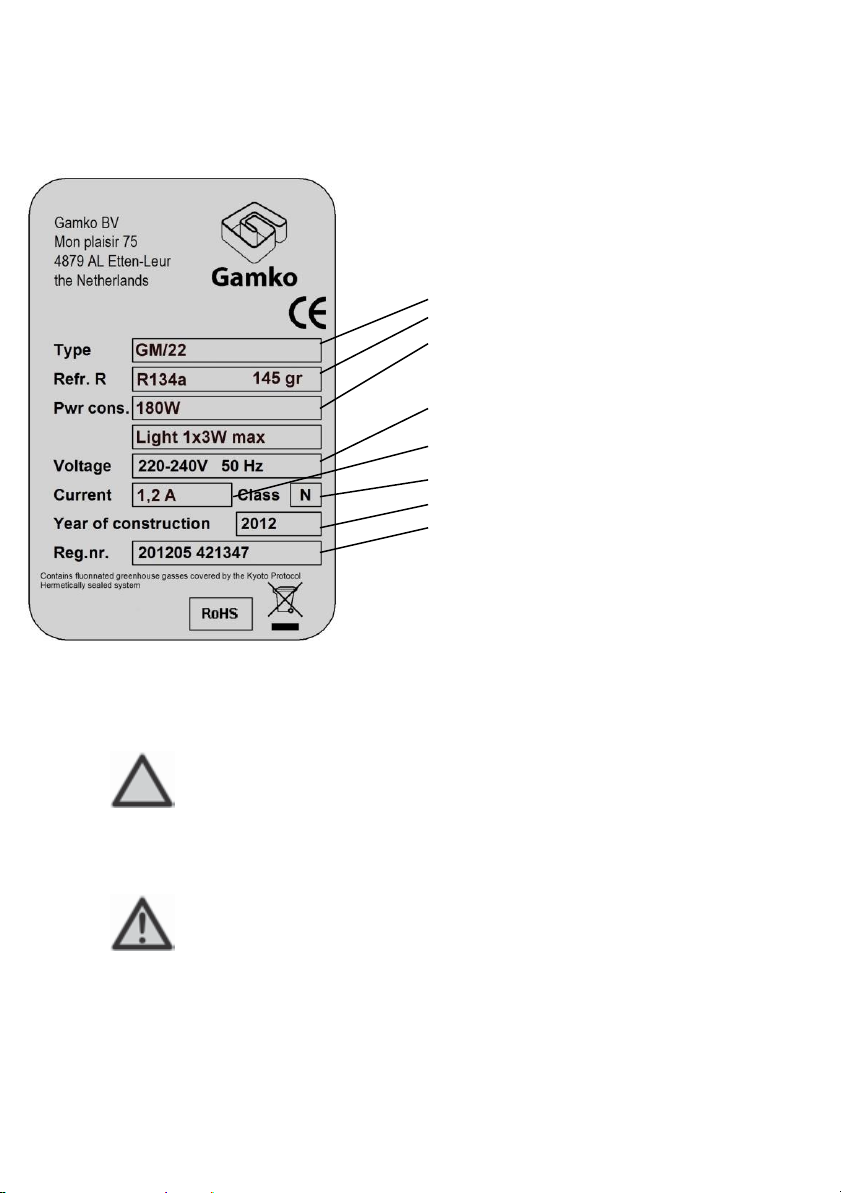

Typeplaatje
A Typenummer product
B Type koudemiddel + massa
C Opgenomen vermogen
D Voeding
`` E Opgenomen stroomsterkte
F Klimaatklasse
G Bouwjaar
H Unieke registratiecode
Klimaatklasse
Een koeling is geproduceerd om binnen bepaalde
omgevingstemperaturen goed te functioneren. Dit product
is geschikt voor de volgende klasse: N: van +16°C tot
+32°C.
Koudemiddel
Het koudemiddel (R134a) kan brandwonden of, na
blootstelling aan lucht, verstikkingsgevaar veroorzaken!
Een natuurlijk koudemiddel (R600a) en kan bevriezingen of
koude verbranding veroorzaken. Blootstelling aan een lage
concentratie kan lijden tot duizeligheid, hoofdpijn,
misselijkheid en verlies van coördinatie. Blootstelling aan
vuur kan de houder doen scheuren of exploderen.

Gebruiksaanwijzing
9
Hoofdstuk 2 Installatie
Tip! Zet de koeling nooit naast warmtebronnen!
Werkingsprincipe
Een koeling werkt door warmte te onttrekken uit de te koelen ruimte en af
te geven aan de omgeving.
Geadviseerd wordt om minimaal 10 cm rondom de koeling vrij te houden
voor optimale lucht afvoer.
Let op dat de lucht toe- en afvoer nooit geblokkeerd worden.
Plaatsen product
Plaats het product op een vlakke ondergrond.
1Plaats het product op de gewenste positie.
2Leg een waterpas op het product.
3Het product moet met poten geplaatst worden om voldoende
luchtcirculatie rondom de kast te kunnen garanderen. Dit voor een
optimale werking van het product en om bij een eventuele lekkage van
R600a het gas af te voeren. Tevens kunnen de poten gebruikt worden om
het product te verstellen en waterpas te zetten.

Gebruiksaanwijzing
10

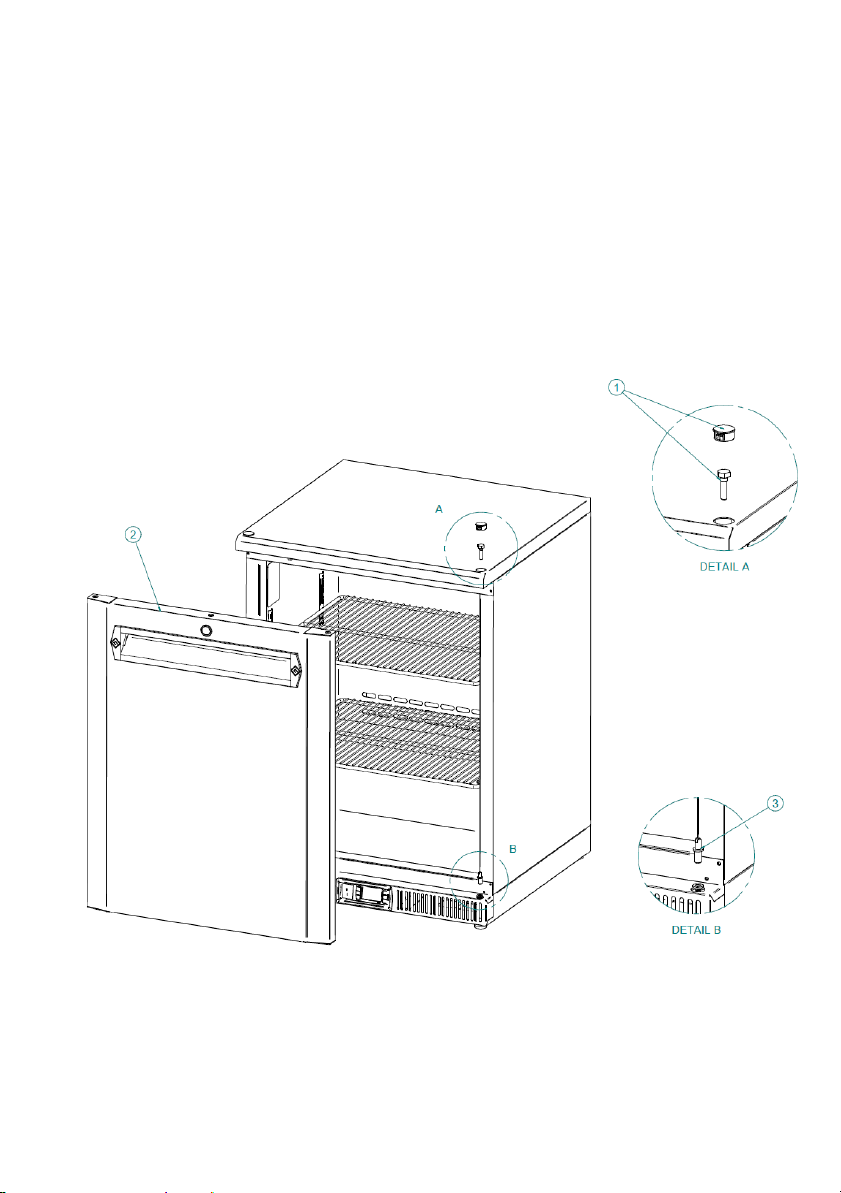

Verwisselen deur
Voor het verwisselen van de deur zie onderstaande figuur.
1; Verwijder dop en het bovenste scharnier met een dopsleutel
2; Verwijder de deur
3; Verwijder onderste scharnier met een schroevendraaier

Gebruiksaanwijzing
11
Boren gaten t.b.v. tapzuil
Voor het boren van gaten t.b.v. een tapzuil zie onderstaande figuren

Gebruiksaanwijzing
12

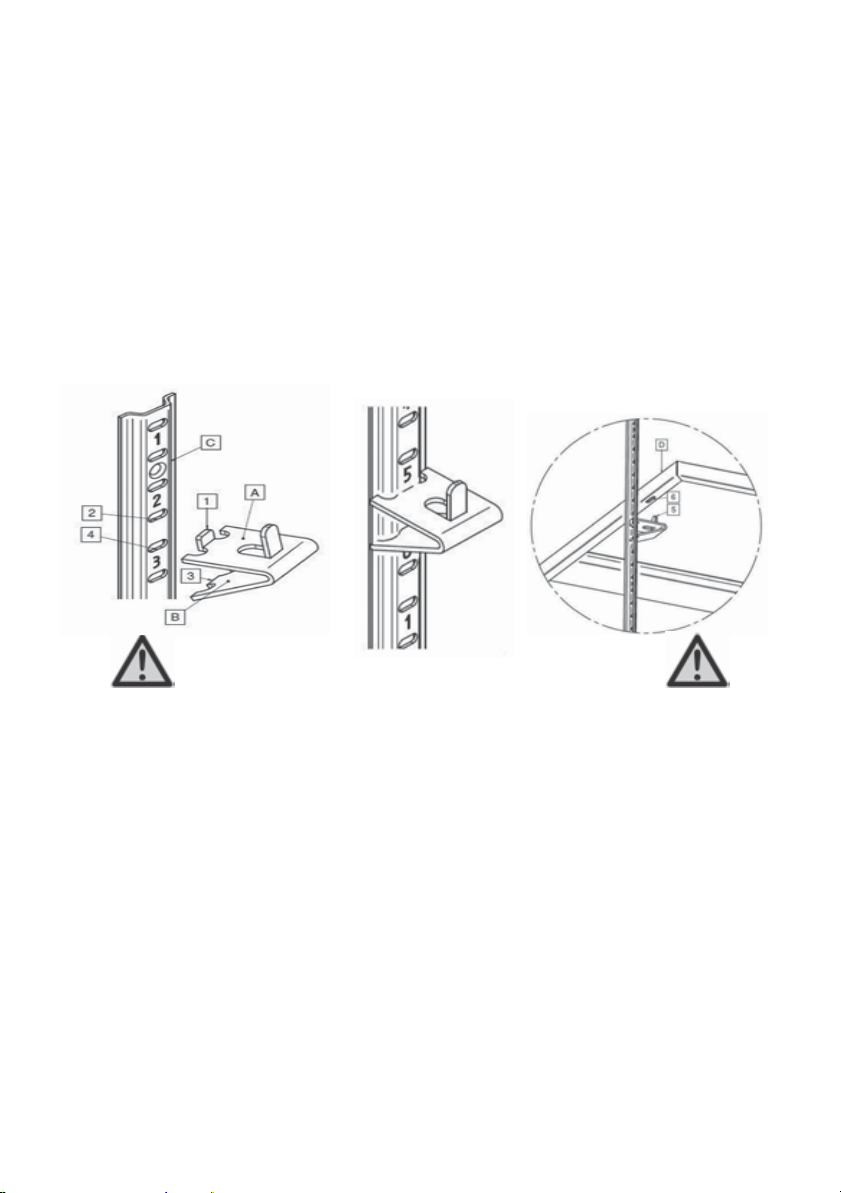

Bevestigen draagroosters
1Haak pin (1) in opening (2) van rails (C).
2Druk zijde (B) richting zijde (A).
3Hierdoor valt pin (3) in volgende opening (4) de rails.
4Plaats de overige drie dezelfde hoogte.
5Het draagrooster (D) de openingen (6) over pinnen (5) plaatsen.
Elektrische aansluiting
• Bij beschadiging van het voedingssnoer dient dit te worden vervangen door
een door de producent geleverd origineel voedingssnoer.
• In geval van nood: voedingsnoer uit het stopcontact verwijderen.
• De contactdoos dient na plaatsing goed bereikbaar te zijn.
• Controleer de juiste spanning aan de hand van typeplaatje.
• Zorg dat de kabel niet klem kan komen te zitten.
• Indien noodzakelijk laat een kabel door een erkende elektricien verlengen.
• Gebruik van een verlengsnoer wordt afgeraden.
Door onder- of piekspanning kan schade ontstaan, waardoor de kast
uitschakelt. Gamko is niet verantwoordelijk voor eventuele
gevolgschade.

Gebruiksaanwijzing
13
Hoofdstuk 3 Gebruik
Ingebruikname
• Reinig, voor ingebruikname, de kast. Voor verdere details zie hoofdstuk
onderhoud.
• Wacht na de installatie minimaal 2 uur voor u de koeling inschakelt.
• Steek de stekker in een geaard stopcontact.
NOODSTOP
STEKKER UIT STOPCONTACT VERWIJDEREN!
GM stekkerklare flessenkoeling zijn uitgerust met een elektronische
thermostaat.

Gebruiksaanwijzing
14
Thermostaat

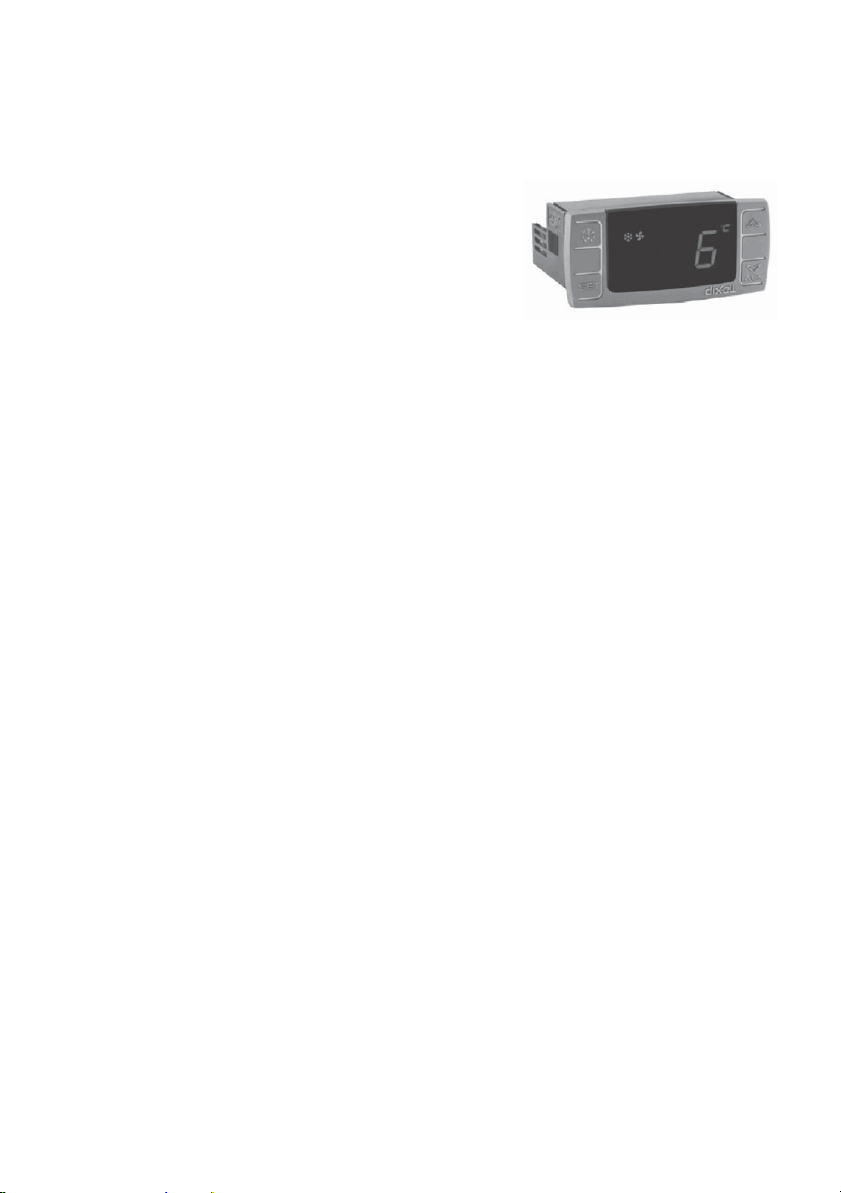

Bediening thermostaat
Voor de volledige bediening en
instellingswijzigingen thermostaat, zie
bijgeleverde gebruiksaanwijzing thermostaat.
XR02CX voor GM2/212MU en GM/212VS
Om het Setpoint te zien;
1. Druk op SET en laat hem weer los, het setpoint wordt
onmiddellijk gevisualiseerd.
2. Om opnieuw de temperatuur te zien moet u 5 sec wachten of
opnieuw op de SET toets drukken
Om het Setpoint te wijzigen;
1. Druk 3 sec op de SET toets, het setpoint zal onmiddellijk
gevisualiseerd worden en het °C icoon zal gaan knipperen.
2. Wijzig het Setpoint met de pijltjes en druk opnieuw op SET ter
bevestiging.
Opmerking: de nieuwe ingestelde waarde wordt vastgelegd ook al verlaat
u de instellingen zonder de SET toets te hebben ingedrukt.
XR07CX voor GM2/2 en GM2/22
Om het Setpoint te zien;
1. Druk 2x achter elkaar op SET en het set point wordt
gevisualiseerd.
2Om opnieuw de temperatuur te zien moet u 3x achter elkaar op
de SET toets drukken.
Om het Setpoint te wijzigen;
1Druk voor meer dan 2 sec op de SET toets, druk daarna
nogmaals op de SET knop.
2Het setpoint wordt gevisualiseerd en het °C icoon zal gaan
knipperen.
3Wijzig het Setpoint met de pijltjes.
4Druk 3 maal op de SET knop ter bevestiging.

Gebruiksaanwijzing
15
Vullen van de koeling
• Dit product is uitsluitend geschikt voor verpakte dranken.
• Vul het product wanneer deze het minst gebruikt wordt. Het
herhaaldelijk openen van de deur vertraagt de koeling.
• Drank met een hoog alcoholpercentage altijd rechtop en afgesloten
opslaan.
De ventilatoren in het koelmeubelen mogen NOOIT
geblokkeerd worden. Dit voor een optimale koeling en
luchtcirculatie.
Zet NOOIT elektrische apparaten in het koelmeubel!
TIP!
Hanteer voor uitgifte het zogenaamde “first-in first-out”
principe. Hiermee serveert u het koudste product uit het
koelmeubel.

Gebruiksaanwijzing
16
Hoofdstuk 4 Onderhoud
Reiniging van het koelmeubel
Een goed onderhoud van uw product garandeert een lange levensduur.
Gamko adviseert een onderhoudscontract af te sluiten. Voor meer
informatie hierover, zie de folder ‘onderhoudscontracten’.
Zelf uit te voeren onderhoud
• Voor gebruik het koelmeubel reinigen met water en licht reinigingsmiddel.
• Reinig de segmenten regelmatig in geval van intensief gebruik.
• De GM2/2/22 hebben een onderhoudsarme condensor. De GM2/212MU
heeft een lamellen condensor en deze dient 1x per week met behulp van
een stofzuiger gereinigd worden. Een koeling gebruikt ongeveer € 65,-
per jaar extra aan energie, wanneer deze niet wordt schoongehouden.
• Controleer en reinig de magneetband (deurrubbers) regelmatig. Vervang
een gescheurd- of niet goed sluitend magneetband (deurrubber) direct.
Uitvoering met flessennest
Het verdient aanbeveling het flessennest regelmatig te reinigen, niet in de
laatste plaats om verontreiniging door etiketten te voorkomen.
Bij de uitvoering met een flessennest dient de dooiwaterbak onder de
verdamper minimaal 2x per jaar schoongemaakt te worden in verband met
etiketten en lijmresten.
Let op!
• Demonteer geen vaste delen om de machinekamer te
reinigen!
• Gebruik geen agressief schuurmiddel of reinigingsmiddel.

Gebruiksaanwijzing
17
Storingen
Let op!
Verwijder altijd de stekker uit het stopcontact voor het
uitvoeren van reparaties!
De koeler gaat niet aan.
• Controleer de stekker.
• Herstel de stroomvoorziening door eventueel een defecte zekering te
vervangen of de schakelaar om te zetten.
• Waarschuw de Gamko servicedienst.
Temperatuur is te hoog, ondanks juist ingestelde thermostaat.
• Controleer/herstel de stroomvoorziening.
• Verwijder inhoud welke mogelijk de ventilatie blokkeert.
• Magneetband reinigen, indien nodig vervangen.
• Verdamper ontdooien.
• Condensor is vervuild, deze reinigen (geldt voor GM2/212).
• Thermostaat of compressor is defect.
• Ventilator (verdamper of condensor) is defect.
• Waarschuw de Gamko servicedienst.
Temperatuur is te laag, ondanks juist ingestelde thermostaat.
• Thermostaat is defect.
• Waarschuw de Gamko servicedienst.
Waterlekkage
• Ontdooi regelmatig - desnoods extra handmatige ontdooiing.
• Controleer of de koeling waterpas staat. Indien nodig waterpas stellen.
• Waarschuw de Gamko servicedienst.
Aansluitsnoer
• Indien het aansluitsnoer beschadigd is, mag het alleen vervangen worden
door Gamko, de onderhoudsdienst of een ander gekwalificeerd persoon
om gevaar te voorkomen.

Gebruiksaanwijzing
18
Gamko Koelcentrale
Zorgeloze zekerheid met een Gamko Koelcentrale.
• Mogelijkheid onverwachte reparatiekosten te beperken.
• Langere levensduur van uw koelapparatuur.
• U kunt zeker zijn van een juiste koeltemperatuur en grote
bedrijfszekerheid.
• Zeven dagen per week 24 uur per dag, bereikbaar het hele jaar door
voor meldingen van storingen.
• Landelijk servicenet van monteurs.
• Informeer naar de mogelijkheden www.gamko.nl
De technische servicedienst van Gamko.
• Werkt door heel Nederland.
• Is dag en nacht bereikbaar.
076 - 5087500

Gebruiksaanwijzing
19
Hoofdstuk 5 Technische aspecten
Stekkerklare flessenkoeling
Elektrische aansluiting 220 - 240 V / 50 Hz / 1~
Koudemiddel R134a
Koelvermogen 240 Watt* (5,08 cc)
Thermostaat Elektronisch
Temperatuurbereik +1 °C t/m +18 °C, standaard +6 °C
Type
GM/2
GM/22
Opgenomen vermogen
173 Watt*
180 Watt*
Inhoud
145 L
290 L
Gewicht
52 kg
78 kg
Verlichting
1 x 3 Watt
1 x 3 Watt
Belasting draagplateau
2 x 50 kg per deur
2 x 50 kg per deur
Afmetingen
602 x 570 x 840/870 mm
1110 x 570 x 840/870 mm
* Condities: Min. verdamping T = -5 °C, Max. condensatie T = 45 °C,
Omgevingstemperatuur = 25 °C

Gebruiksaanwijzing
20
Elektrische aansluiting 220 - 240 V / 50 Hz / 1~
Koudemiddel R600a
Koelvermogen 262 Watt* (6,78 cc)
Thermostaat Elektronisch
Temperatuurbereik +1 °C t/m +18 °C, standaard +6 °C
Type
GM2/2
GM2/22
Opgenomen vermogen
132 Watt*
139 Watt*
Inhoud
145 L
290 L
Gewicht
52 kg
78 kg
Verlichting
1 x 3 Watt
1 x 3 Watt
Belasting draagplateau
2 x 50 kg per deur
2 x 50 kg per deur
Afmetingen
602 x 570 x 840/870 mm
1110 x 570 x 840/870 mm
Elektrische aansluiting 220 - 240 V / 50 Hz / 1~
Koudemiddel R600a
Koelvermogen 515 Watt* (12,23 cc)
Thermostaat Elektronisch
Temperatuurbereik +1 °C t/m +18 °C, standaard +6 °C
Type
GM2/212MU
GM/212VS
Opgenomen vermogen
360 Watt*
40 Watt
Inhoud
495 L
560 L
Gewicht
102 kg
95 kg
Verlichting
-
Belasting draagplateau
2 x 50 kg per deur
2 x 50 kg per deur
Afmetingen
1670 x 570 x 860/880 mm
1670 x 570 x 860/880 mm
* Condities: Min. verdamping T = -5 °C, Max. condensatie T = 45 °C,
Omgevingstemperatuur = 25 °C
