G&D NEO-FiberLink-2 User manual

Guntermann & Drunck GmbH
www.gdsys.de
G&D NEO-FiberLink-2
A9100163-1.10
Installationsanleitung
DE
EN Installation Guide

i· NEO-FiberLink-2
Zu dieser Dokumentation
Diese Dokumentation wurde mit größter Sorgfalt erstellt und nach dem Stand der
Technik auf Korrektheit überprüft.
Für die Qualität, Leistungsfähigkeit sowie Marktgängigkeit des G&D-Produkts zu
einem bestimmten Zweck, der von dem durch die Produktbeschreibung abgedeck-
ten Leistungsumfang abweicht, übernimmt G&D weder ausdrücklich noch still-
schweigend die Gewähr oder Verantwortung.
Für Schäden, die sich direkt oder indirekt aus dem Gebrauch der Dokumentation
ergeben, sowie für beiläufige Schäden oder Folgeschäden ist G&D nur im Falle des
Vorsatzes oder der groben Fahrlässigkeit verantwortlich.
Gewährleistungsausschluss
G&D übernimmt keine Gewährleistung für Geräte, die
nicht bestimmungsgemäß eingesetzt wurden.
nicht autorisiert repariert oder modifiziert wurden.
schwere äußere Beschädigungen aufweisen, welche nicht bei Lieferungserhalt
angezeigt wurden.
durch Fremdzubehör beschädigt wurden.
G&D haftet nicht für Folgeschäden jeglicher Art, die möglicherweise durch den
Einsatz der Produkte entstehen können.
Warenzeichennachweis
Alle Produkt- und Markennamen, die in diesem Handbuch oder in den übrigen
Dokumentationen zu Ihrem G&D-Produkt genannt werden, sind Warenzeichen
oder eingetragene Warenzeichen der entsprechenden Rechtsinhaber.
Impressum
© Guntermann & Drunck GmbH 2017. Alle Rechte vorbehalten.
Version 1.10 –26.05.2017
Firmware: 1.0.000 (01893)
Guntermann & Drunck GmbH
Obere Leimbach 9
57074 Siegen
Germany
Telefon [phone]
Telefax [phone]
http://www.gdsys.de
[email protected]

NEO-FiberLink-2 · ii
Deutsch
FCC Statement
The devices named in this manual comply with Part 15 of the FCC Rules. Opera-
tion is subject to the following two conditions: (1) the devices may not cause harm-
ful interference, and (2) the devices must accept any interference received, including
interference that may cause undesired operation.
NOTE: This equipment has been found to comply with the limits for a Class A dig-
ital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful inter-
ference when the equipment is operated in a commercial environment. This
equipment generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instruction manual, may cause harmful
interference to radio communications.
Operation of this equipment in a residential area is likely to cause harmful inter-
ference in which case the user will be required to correct the interference at his
own expense.

Inhaltsverzeichnis
iii · NEO-FiberLink-2
Inhaltsverzeichnis
Sicherheitshinweise .......................................................................................... 1
Einleitung ......................................................................................................... 3
Lieferumfang .................................................................................................... 3
Installation ....................................................................................................... 5
Anschluss des Sendermoduls (NEO-FiberLink-2Tx) ........................................... 5
Anschluss des Empfängermoduls (NEO-FiberLink-2Rx) ........................................ 6
Inbetriebnahme ................................................................................................. 6
Statusanzeigen .................................................................................................. 7
Sendermodul (NEO-FiberLink-2Tx) ................................................................... 7
Frontseite .................................................................................................... 7
Rückseite ..................................................................................................... 8
Empfängermodul (NEO-FiberLink-2Rx) ............................................................ 9
Frontseite .................................................................................................... 9
Rückseite ................................................................................................... 10
Technische Daten ........................................................................................... 11

Sicherheitshinweise
NEO-FiberLink-2 · 1
Deutsch
Sicherheitshinweise
Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch, bevor Sie das
G&D-Produkt in Betrieb nehmen. Die Hinweise helfen Schäden am Produkt zu ver-
meiden und möglichen Verletzungen vorzubeugen.
Halten Sie diese Sicherheitshinweise für alle Personen griffbereit, die dieses Produkt
benutzen werden.
Befolgen Sie alle Warnungen oder Bedienungshinweise, die sich am Gerät oder in
dieser Bedienungsanleitung befinden.
, Vorsicht vor Stromschlägen
Um das Risiko eines Stromschlags zu vermeiden, sollten Sie das Gerät nicht öff-
nen oder Abdeckungen entfernen. Im Servicefall wenden Sie sich bitte an unsere
Techniker.
, Ziehen Sie den Netzstecker des Geräts vor Installationsarbeiten
Stellen Sie vor Installationsarbeiten sicher, dass das Gerät spannungsfrei ist. Zie-
hen Sie den Netzstecker oder die Spannungsversorgung am Gerät ab.
, Ständigen Zugang zu den Netzsteckern der Geräte sicherstellen
Achten Sie bei der Installation der Geräte darauf, dass die Netzstecker der
Geräte jederzeit zugänglich bleiben.
! Stolperfallen vermeiden
Vermeiden Sie bei der Verlegung der Kabel Stolperfallen.
, Geerdete Spannungsquelle verwenden
Betreiben Sie dieses Gerät nur an einer geerdeten Spannungsquelle.
, Verwenden Sie ausschließlich das G&D-Netzteil
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan-
leitung aufgeführten Netzteil.
! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich
Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie
extreme Kälte, Hitze oder Feuchtigkeit.

Sicherheitshinweise
2· NEO-FiberLink-2
Besondere Hinweise zum Umgang mit Laser-Technologie
Die Geräte der NEO-FiberLink-2-Serie verwenden Baugruppen mit Laser-Technolo-
gie, die der Laser-Klasse 1 oder besser entsprechen.
Sie erfüllen dabei die Richtlinien gemäß EN 60825-1:2014 sowie U.S. CFR 1040.10 und
1040.11.
Beachten Sie zum sicheren Umgang mit der Laser-Technologie folgende Hinweise:
! Blickkontakt mit dem unsichtbaren Laserstrahl vermeiden
Betrachten Sie die unsichtbare Laserstrahlung niemals mit optischen Instrumenten!
! Optische Anschlüsse stets verbinden oder mit Schutzkappen abdecken
Decken Sie die optischen Anschlüsse der Transmission-Buchsen und die Kabel-
stecker stets mit einer Schutzkappe ab, wenn diese nicht verbunden sind.
! Ausschließlich von G&D zertifizierte Übertragungsmodule verwenden
Es ist nicht zulässig, Lichtwellen-Module zu verwenden, die nicht der Laser-
Klasse 1 gemäß EN 60825-1:2014 entsprechen. Durch die Verwendung solcher
Module kann die Einhaltung von Vorschriften und Empfehlungen zum sicheren
Umgang mit Laser-Technologie nicht sichergestellt werden.
Die Gewährleistung zur Erfüllung aller einschlägigen Bestimmungen kann nur
in der Gesamtheit der Originalkomponenten gegeben werden. Aus diesem
Grund ist der Betrieb der Geräte ausschließlich mit solchen Übertragungsmodu-
len zulässig, die von G&D zertifiziert wurden.
LASER KLASSE 1
EN 60825-1:2014
Complies with 21 CFR
1040.10 and 1040.11
Unsichtbare Laserstrahlung,
nicht direkt mit optischen
Instrumenten betrachten

Einleitung
NEO-FiberLink-2 · 3
Deutsch
Einleitung
Mit einem Sender- und einem Empfängermodul der NEO-FiberLink-Serie erhöhen
Sie die Reichweite zwischen zwei Matrixswitches (CATCenter NEO) innerhalb des
Matrixsystems um bis zu 10.000 Meter. Die Datenübertragung zwischen beiden
Modulen erfolgt über zwei Singlemode-Lichtleitfasern.
Pro NEO-FiberLink-System werden zwei CPU-Ports des Master- mit zwei CON-Ports
des Slave-Matrixswitches verbunden. Hierdurch haben zwei Benutzer gleichzeitig
Zugriff auf die am Slave-Matrixswitch angeschlossenen Rechner.
Das Sender- und das Empfängermodul können Sie wahlweise zwischen dem Master-
und dem Slave-Matrixswitch (Kaskadenstufe 1) oder den Slave-Matrixswitches der
Kaskadenstufe 2 platzieren.
Die Skizze auf der rechten Seite zeigt beispielhaft die Integration des Sender- und des
Empfängermoduls der NEO-FiberLink-Serie zwischen zwei Matrixswitches.
Lieferumfang
1 × Sendermodul (NEO-FiberLink-2Tx)
1 × Empfängermodul (NEO-FiberLink-2Rx)
2 × Stromversorgungskabel (PowerCable-2 Standard)
1 × Service-Kabel (USB-Service-2)
1 × Handbuch
HINWEIS: Gerätevarianten für den Einbau in ein Rack werden zusätzlich mit einem
Rackmount-Set ausgeliefert.

Lieferumfang
4· NEO-FiberLink-2
Master
..
Slave
.

Installation
NEO-FiberLink-2 · 5
Deutsch
Installation
Das Sender- und das Empfängermodul können Sie wahlweise zwischen dem Master-
und dem Slave-Matrixswitch (Kaskadenstufe 1) oder den Slave-Matrixswitches der
Kaskadenstufe 2 platzieren.

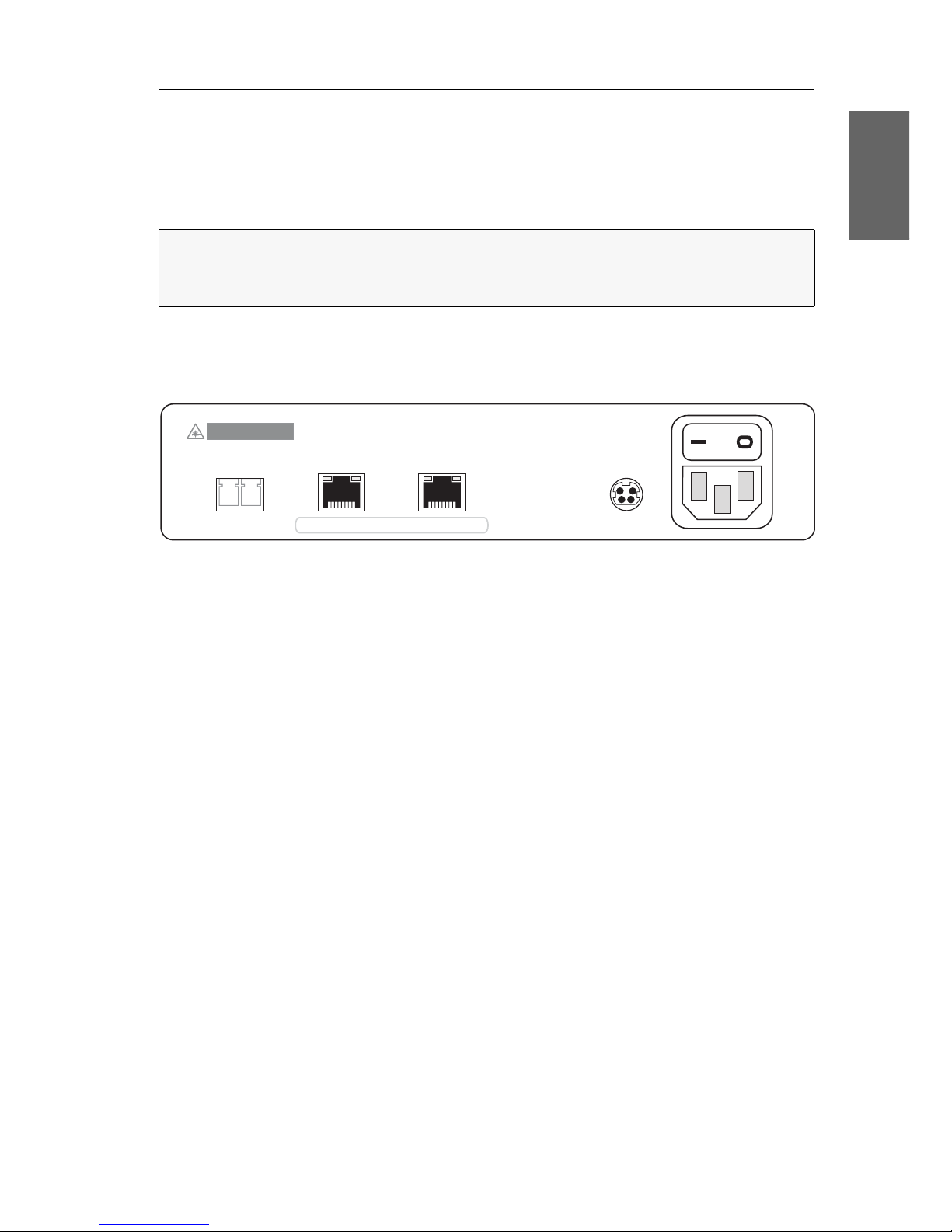

Anschluss des Sendermoduls (NEO-FiberLink-2Tx)
Platzieren Sie das Sendermodul in der Nähe des Slave-Matrixswitches.
Transmission – Tx: Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfa-
serkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle Transmission – Rx
des Empfängermoduls zu verbinden.
Transmission – Rx: Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfa-
serkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle Transmission – Tx
des Empfängermoduls zu verbinden.
Transmission-1 CAT: Verbinden Sie diese Schnittstellen mit einer CON-Schnittstelle des
Slave-Matrixswitches. Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der
Kategorie 5 (oder höher).
Transmission-2 CAT: Verbinden Sie diese Schnittstellen mit einer CON-Schnittstelle des
Slave-Matrixswitches. Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der
Kategorie 5 (oder höher).
Red. Power: Stecken Sie ggf. das Anschlusskabel des optionalen Netzteils in diese
Buchse. Verbinden Sie anschließend ein Stromversorgungskabel mit dem Netzteil
und einer Netzsteckdose.
Main Power: Stecken Sie das mitgelieferte Stromversorgungskabel ein und verbinden
Sie es mit einer Netzsteckdose.
TIPP: Grundlegende Informationen zur Kaskadierung eines Matrixswitches fin-
den Sie im Kapitel Installation der Erweiterungseinheit des Installationshandbuches
des Matrixswitches.
Transmission-2 CATTransmission-1 CAT
to slave / lower-level device
Main Power
Red. Power
Class 1 Laser Product
Rx
Tx
Transmission Fiber

Inbetriebnahme
6· NEO-FiberLink-2

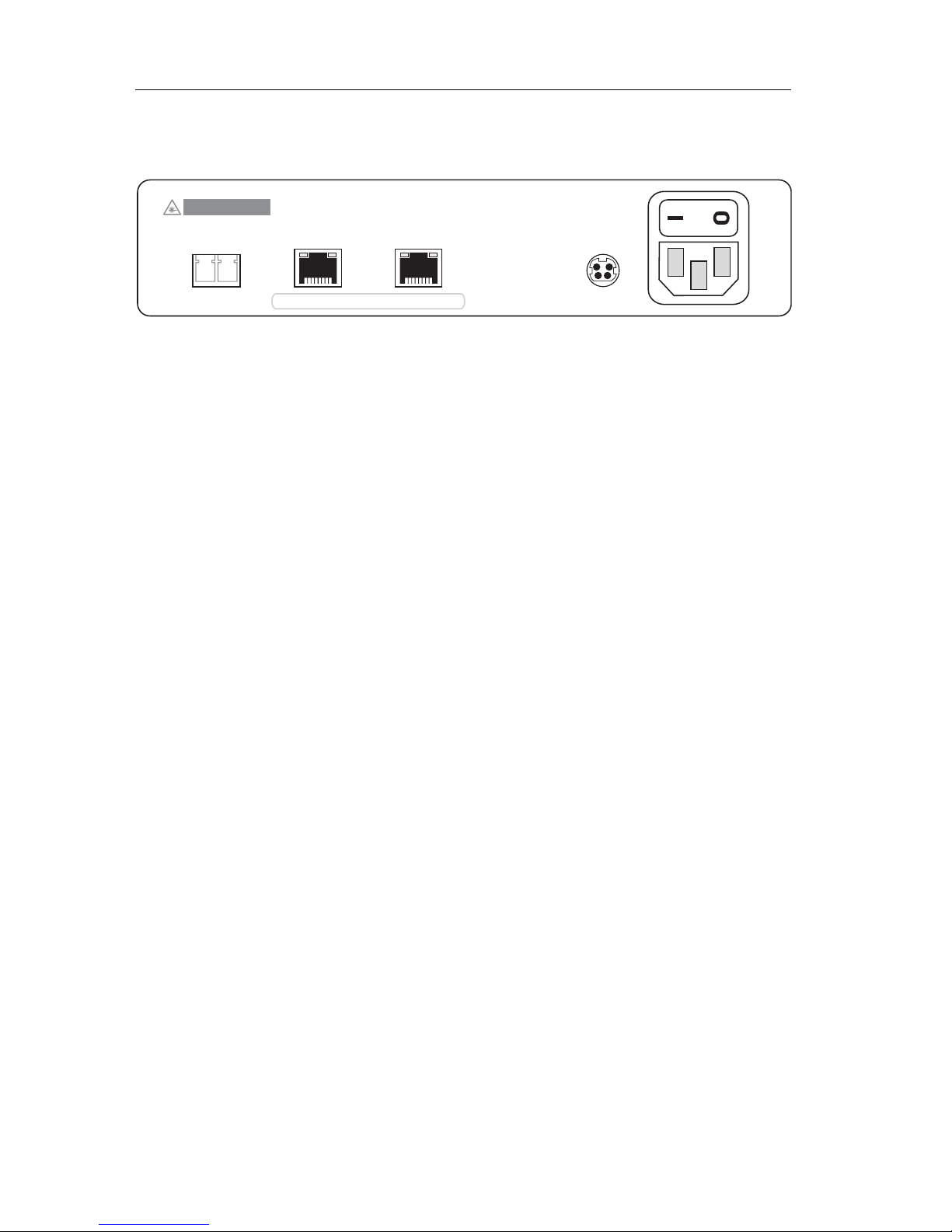

Anschluss des Empfängermoduls (NEO-FiberLink-2Rx)
Platzieren Sie das Empfängermodul in der Nähe des Master-Matrixswitches.
Transmission – Tx: Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfa-
serkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle Transmission – Rx
des Sendermoduls zu verbinden.
Transmission – Rx: Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfa-
serkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle Transmission – Tx
des Sendermoduls zu verbinden.
Transmission-1 CAT: Verbinden Sie diese Schnittstellen mit einer CPU-Schnittstelle des
Master-Matrixswitches. Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der
Kategorie 5 (oder höher).
Transmission-2 CAT: Verbinden Sie diese Schnittstellen mit einer CPU-Schnittstelle des
Master-Matrixswitches. Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der
Kategorie 5 (oder höher).
Red. Power: Stecken Sie ggf. das Anschlusskabel des optionalen Netzteils in diese
Buchse. Verbinden Sie anschließend ein Stromversorgungskabel mit dem Netzteil
und einer Netzsteckdose.
Main Power: Stecken Sie das mitgelieferte Stromversorgungskabel ein und verbinden
Sie es mit einer Netzsteckdose.
Inbetriebnahme
Schalten Sie ggf. den Master- und den Slave-Matrixswitch sowie das Sender- und
Empfängermodul der NEO-FiberLink-Serie ein.
Main Power
Red. Power
Transmission-1 CAT Transmission-2 CAT
to master / higher-level device
Rx
Tx
Transmission Fiber
Class 1 Laser Product

Statusanzeigen
NEO-FiberLink-2 · 7
Deutsch

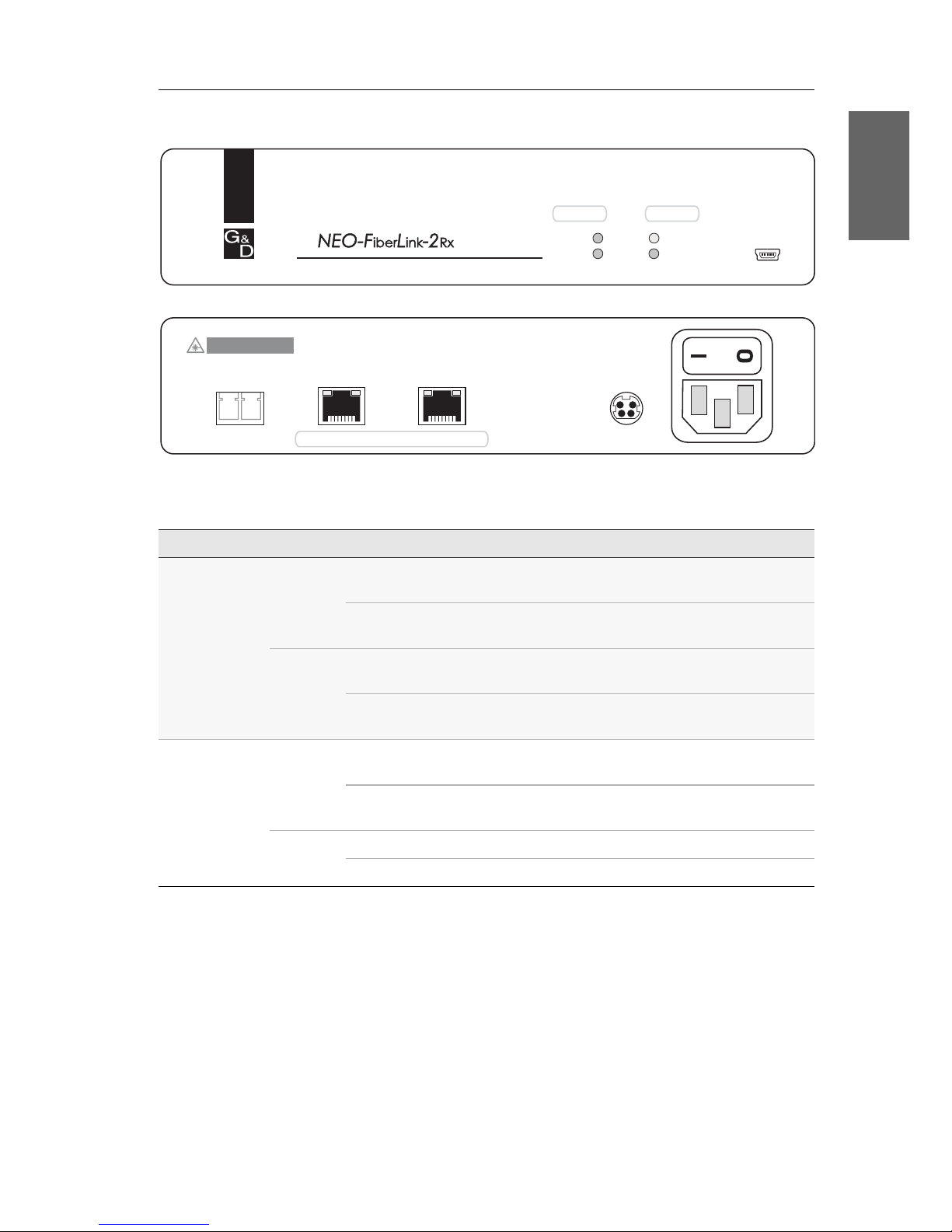

Statusanzeigen
Das Sender- und das Empfängermodul sind mit verschiedenen LEDs ausgestattet.
Die LEDs an den Frontseiten geben Ihnen die Möglichkeit den Betriebsstatus der
Module zu kontrollieren.
An den Transmission-Schnittstellen an den Rückseiten der Module befinden sich
zusätzliche LEDs, die Informationen zu den Datenverbindungen signalisieren.
Sendermodul (NEO-FiberLink-2Tx)
Frontseite
Bereich LED Status Bedeutung
Power Red. an Das optionale Netzteil ist angeschlossen und liefert die
erforderliche Spannung.
aus Das optionale Netzteil ist nicht angeschlossen oder die
Verbindung mit dem Stromnetz nicht hergestellt.
Main. an Das Netzteil ist eingeschaltet und liefert die
erforderliche Spannung.
aus Das Netzteil ist ausgeschaltet oder die Verbindung mit
dem Stromnetz nicht hergestellt.
Status Trans. an Funktionierende Datenverbindungen zwischen
Sender- und Empfängermodul.
aus Datenverbindung zwischen Sender- und
Empfängermodul ist unterbrochen.
System blinkt Das Sendermodul ist betriebsbereit.
aus Das Sendermodul ist ausgeschaltet.
Main
Red.
Power ServiceStatus
Trans.
System
Transmission-2 CATTransmission-1 CAT
to slave / lower-level device
Main Power
Red. Power
Class 1 Laser Product
Rx
Tx
Transmission Fiber

Statusanzeigen
8· NEO-FiberLink-2
Rückseite
Bereich LED Status Bedeutung
Trans. 1 CAT gelb an Bildsignal wird übertragen.
aus Es wird kein Bildsignal übertragen.
grün an Funktionierende Datenverbindungen zwischen
Sender- und Empfängermodul. Master- und Slave-
Matrixswitch sind angeschlossen.
blinkt Funktionierende Datenverbindung zwischen
Sender- und Empfängermodul. Der Master- oder
der Slave-Matrixswitch ist nicht angeschlossen.
Datenverbindung zwischen Sender- und Empfänger-
modul ist unterbrochen.
aus Funktionierende Datenverbindung zwischen
Sender- und Empfängermodul. Weder ein Master-
noch ein Slave-Matrixswitch ist angeschlossen.
Trans. 2 CAT gelb an Bildsignal wird übertragen.
aus Es wird kein Bildsignal übertragen.
grün an Funktionierende Datenverbindungen zwischen
Sender- und Empfängermodul. Master- und Slave-
Matrixswitch sind angeschlossen.
blinkt Funktionierende Datenverbindung zwischen
Sender- und Empfängermodul. Der Master- oder
der Slave-Matrixswitch ist nicht angeschlossen.
aus Funktionierende Datenverbindung zwischen
Sender- und Empfängermodul. Weder ein Master-
noch ein Slave-Matrixswitch ist angeschlossen.

Statusanzeigen
NEO-FiberLink-2 · 9
Deutsch
Empfängermodul (NEO-FiberLink-2Rx)
Frontseite
Bereich LED Status Bedeutung
Power Red. an Das optionale Netzteil ist angeschlossen und liefert die
erforderliche Spannung.
aus Das optionale Netzteil ist nicht angeschlossen oder die
Verbindung mit dem Stromnetz nicht hergestellt.
Main. an Das Netzteil ist eingeschaltet und liefert die
erforderliche Spannung.
aus Das Netzteil ist ausgeschaltet oder die Verbindung mit
dem Stromnetz nicht hergestellt.
Status Trans. an Funktionierende Datenverbindungen zwischen
Sender- und Empfängermodul.
aus Datenverbindung zwischen Sender- und
Empfängermodul ist unterbrochen.
System blinkt Das Sendermodul ist betriebsbereit.
aus Das Sendermodul ist ausgeschaltet.
Main
Red.
Power ServiceStatus
Trans.
System
Main Power
Red. Power
Transmission-1 CAT Transmission-2 CAT
to master / higher-level device
Rx
Tx
Transmission Fiber
Class 1 Laser Product

Statusanzeigen
10 · NEO-FiberLink-2
Rückseite
Bereich LED Status Bedeutung
Trans. 1 CAT gelb an Bildsignal wird übertragen.
aus Es wird kein Bildsignal übertragen.
grün an Funktionierende Datenverbindungen zwischen
Sender- und Empfängermodul. Master- und Slave-
Matrixswitch sind angeschlossen.
blinkt Funktionierende Datenverbindung zwischen
Sender- und Empfängermodul. Der Master- oder
der Slave-Matrixswitch ist nicht angeschlossen.
aus Funktionierende Datenverbindung zwischen
Sender- und Empfängermodul. Weder ein Master-
noch ein Slave-Matrixswitch ist angeschlossen.
Trans. 2 CAT gelb an Bildsignal wird übertragen.
aus Es wird kein Bildsignal übertragen.
grün an Funktionierende Datenverbindungen zwischen
Sender- und Empfängermodul. Master- und Slave-
Matrixswitch sind angeschlossen.
blinkt Funktionierende Datenverbindung zwischen
Sender- und Empfängermodul. Der Master- oder
der Slave-Matrixswitch ist nicht angeschlossen.
aus Funktionierende Datenverbindung zwischen
Sender- und Empfängermodul. Entweder ist nur ein
Master- oder weder ein Master- noch ein Slave-
Matrixswitch angeschlossen.
Die Datenverbindung zwischen Sender- und
Empfängermodul ist unterbrochen.

Technische Daten
NEO-FiberLink-2 · 11
Deutsch
Technische Daten
ALLGEMEINE EIGENSCHAFTEN DER NEO-FIBERLINK-SERIE
Video Auflösung @ 60 Hz: max. 1920 × 1200 Bildpunkte
Videobandbreite: 180 MHz
Vertikalfrequenz: 50 Hz bis 180 Hz
Horizontalfrequenz: 30 kHz bis 130 kHz
Audio Auflösung: 24 Bit
Abtastrate: 48 kHz
Bandbreite: 22 kHz
Datenübertragung
zwischen Modulen: Schnittstelle: 1 × LC-Duplex-Buchse
Übertragungslänge: max. 10.000 Meter
Hauptstrom-
versorgung Typ: internes Netzteil
Anschluss: 1 × Kaltgerätestecker (IEC-320 C14)
Redundante
Stromversorgung
optional
Typ: Tischnetzteil
Anschluss: 1 × Mini-DIN 4-Buchse (Power In)
Gehäuse Material: Aluminium eloxiert
Maße (B × H × T): 210 × 1HE × 210 mm
Gewicht: ca. 1,2 kg
Einsatzumgebung Temperatur: +5 bis +40 °C
Luftfeuchte: < 85%, nicht kondensierend
Konformität CE, RoHS
SENDERMODUL | NEO-FIBERLINK-2TX
Schnittstellen Anschluss des
Master-Matrixswitches: 2 × RJ45-Schnittstelle
Anschluss des
Empfängermoduls: 1 × LC-Duplex-Buchse
Stromaufnahme Hauptstromversorgung 100-240 VAC/60-50 Hz; 0,4-0,2 A
Redundante Stromversorgung: 12 VDC; 1.4 A
EMPFÄNGERMODUL | NEO-FIBERLINK-2RX
Schnittstellen Anschluss des Slave-
Matrixswitches: 2 × RJ45-Schnittstelle
Anschluss des Sendermoduls: 1 × LC-Duplex-Buchse
Stromversorgung Hauptstromversorgung 100-240 VAC/60-50 Hz; 0,3-0,2 A
Redundante Stromversorgung: 12 VDC; 1,1 A

i· NEO-FiberLink-2
About this manual
This manual has been carefully compiled and examined to the state-of-the-art.
G&D neither explicitly nor implicitly takes guarantee or responsibility for the qual-
ity, efficiency and marketability of the product when used for a certain purpose that
differs from the scope of service covered by this manual.
For damages which directly or indirectly result from the use of this manual as well
as for incidental damages or consequential damages, G&D is liable only in cases of
intent or gross negligence.
Caveat Emptor
G&D will not provide warranty for devices that:
Are not used as intended.
Are repaired or modified by unauthorized personnel.
Show severe external damages that was not reported on the receipt of goods.
Have been damaged by non G&D accessories.
G&D will not be liable for any consequential damages that could occur from using
the products.
Proof of trademark
All product and company names mentioned in this manual, and other documents
you have received alongside your G&D product, are trademarks or registered trade-
marks of the holder of rights.
© Guntermann & Drunck GmbH 2017. All rights reserved.
Version 1.10 –26/05/2017
Firmware: 1.0.000 (01893)
Guntermann & Drunck GmbH
Obere Leimbach 9
57074 Siegen
Germany
Phone [phone]
Fax [phone]
http://www.gdsys.de
[email protected]

NEO-FiberLink-2 · ii
English
FCC Statement
The devices named in this manual comply with Part 15 of the FCC Rules. Opera-
tion is subject to the following two conditions: (1) the devices may not cause harm-
ful interference, and (2) the devices must accept any interference received, including
interference that may cause undesired operation.
NOTE: This equipment has been found to comply with the limits for a Class A dig-
ital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful inter-
ference when the equipment is operated in a commercial environment. This
equipment generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instruction manual, may cause harmful
interference to radio communications.
Operation of this equipment in a residential area is likely to cause harmful inter-
ference in which case the user will be required to correct the interference at his
own expense.

Table of contents
iii · NEO-FiberLink-2
Table of contents
Safety instructions ............................................................................................ 1
Introduction ...................................................................................................... 3
Package contents .............................................................................................. 3
Installation ....................................................................................................... 5
Connecting the transmitter module (NEO-FiberLink-2Tx) .................................. 5
Connecting the receiver module (NEO-FiberLink-2Rx) .......................................... 6
Start-up ............................................................................................................. 6
Status displays .................................................................................................. 7
Transmitter module (NEO-FiberLink-2Tx) ......................................................... 7
Front panel .................................................................................................. 7
Back panel ................................................................................................... 8
Receiver module (NEO-FiberLink-2Rx) ............................................................. 9
Front panel .................................................................................................. 9
Back panel ................................................................................................. 10
Technical data ................................................................................................ 11

Safety instructions
NEO-FiberLink-2 · 1
English
Safety instructions
Please read the following safety instructions carefully before you start operating the
G&D product. The instructions well help in avoiding damages to the product and in
preventing possible injuries.
Keep this manual handy for all persons who will be using this product.
Follow all warnings or operating instructions which are on the device or stated in
this user manual.
, Beware of electric shocks
To avoid the risk of electric shock, do not open the device or remove the covers.
If service is required, please contact our technicians.
, Disconnect the main power plug or the power supply before installation
Before installation, ensure that the device has been disconnected from the power
source. Disconnect the main power plug or the power supply of the device.
, Ensure constant access to the power plugs
During the installation of the devices, ensure that the power plugs remain accessible.
! Avoid tripping hazards
Avoid tripping hazards while laying cables.
, Only use a grounded voltage source
Operate this device by using a grounded voltage source.
, Use only the provided G&D power pack
Operate this device with the provided G&D power pack or with the power pack
listed in the manual.
! Operate the device only in designated areas.
The devices are designed for indoor use. Avoid exposure to extreme cold, heat
or humidity.

Safety instructions
2· NEO-FiberLink-2
Special advices for dealing with laser technology
The devices of the NEO-FiberLink-2 series use components with laser technology
which comply with laser class 1 or better.
They meet the requirements according to EN 60825-1:2014 as well as U.S. CFR 1040.10
and 1040.11.
Mind the following advices when dealing with laser beams:
! Avoid direct eye exposure to beam
Never stare directly into the beam when wearing optical instruments!
! Always connect optical connections or cover them with protection caps
Always cover the optical connections of the Transmission socket and the cable
plugs with a connector or a protection cap.
! Only use G&D certified transmission modules
It is not permitted to use fibre optic modules, which do not meet the requirements
of laser class 1 in accordance to EN 60825-1:2014. By using such modules, the
compliance with regulations and advices for the safe handling of laser technol-
ogy cannot be guaranteed.
The guarantee of complying with all relevant instructions can only be given by
applying original components. Therefore, the devices have to be operated with
G&D certified transmission modules only.
Class 1 Laser Product
EN 60825-1:2014
Complies with 21 CFR
1040.10 and 1040.11
Invisible laser beam, avoid
direct eye exposure with opti-
cal instruments
