Gastro-Cool GCGW50 User manual

Bedienungsanleitung
Theken-Gefrierschränke
(nur für den gewerblichen Gebrauch)
Deutsch Seite 01
English Page 23

2 3
Deutsch
Deutsch
Inhaltsverzeichnis
1 Einleitung 3
 2  WichgeGebrauchs-undSicherheitshinweise 4
2.1 Sicherheitshinweise 4
2.2 Erklärung der Sicherheitshinweise 4
2.3 Allgemeine Sicherheitshinweise 4
3 Gerät auspacken 5
4 Gerätebeschreibung 6
4.1 GCGW50 6
4.2 GCDF72 8
5 Technische Angaben 10
  5.1 Kühlmiel 12
 6  Installaon 12
6.1 Aufstellen 12
6.2 Nivellieren 13
7 Inbetriebnahme 14
7.1 Vor der ersten Inbetriebnahme 14
7.2 Gerät am Stromnetz anschließen 14
8 Betrieb 15
8.1 Gerät einschalten 15
8.2 Temperatur einstellen 15
8.3 Betriebsgeräusche 15
 9  Abtauen / Abschalten 16
10 Instandhaltung 16
 10.1 ReinigungundPege 16
11 Reparaturen 17
12  Wastunwenn...Problemlösungen 18
13 Tipps zur Energieeinsparung 19
14  EntsorgungAltgerät 19
15 Kundendienst 20
16 Gewährleistungsbedingungen 21
Vielen Dank für Ihr Vertrauen,
ab sofort erleichtert Ihnen ein Gastro-Cool Kühlmöbel den Arbeitsalltag!
Dazu möchten wir Sie beglückwünschen. Denn alle unsere Geräte sind auf die
BedürfnissevonHandelundGastronomieperfektzugeschnien.Vieledavon
habensogareineneingebautenWerbeeekt.Neugierig?
Dann schauen Sie doch mal auf www.Gastro-Cool.com!DortndenSiealle
unsereinnovavenKühllösungen.VielSpaß!
1 Einleitung
DiesesGerätentsprichtdengeltendenEG-SicherheitsbesmmungeninBezug
auf elektrische Geräte. Es wurde nach aktuellem Stand der Technik produziert.
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie diese Gebrauchsanweisung
aufmerksam durch. Sie enthält wichge Hinweise für den Betrieb und den
Unterhalt des Gerätes. Eine unsachgemäße Verwendung des Gerätes kann
Schäden verursachen.
Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf.
Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in
dieser Gebrauchsanweisung für Sie nicht ausführlich genug beschrieben sind,
kontakerenSiebiedenKundendienst.

4 5
Deutsch
Deutsch
2 WichgeGebrauchs-undSicherheitshinweise
Dieser Kühlschrank darf nicht von Kindern unter 12 Jahren oder von
Personen mit körperlichen oder sensorischen Einschränkungen,
unbeaufsichgt benutzt werden. Benutzen Sie den Kühlschrank nur wenn
Sie alles verstanden haben und die damit verbundenen Gefahren verstehen.
2.1 Sicherheitshinweise
Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol
versehen.SieweisenfrühzeigaufmöglicheGefahrenhin.
DieseInformaonensindunbedingtzulesenundzubefolgen.
2.2 Erklärung der Sicherheitshinweise
WARNUNG
   bezeichneteinegefährlicheSituaon,welchebei
!Nichtbeachtung zu schwerwiegenden Verletzungen
   oderTodführenkann!
 VORSICHT
   bezeichneteinegefährlicheSituation,welchebei
   NichtbeachtungzuleichtenodermäßigenVerletzungen
führen kann!
 WICHTIG
   BezeichneteineSituaon,welchebeiNichtbeachtung 
erhebliche Sach-oderUmweltschädenbewirkenkann.
2.3 Allgemeine Sicherheitshinweise
ZiehenSieimNoallsofortdenSteckerausderSteckdose.
WARNUNG
FassenSiedenSteckeramElektrokabelbeimEinstecken
! undHerausziehenniemitfeuchtenodernassenHändenan.
   EsbestehtLebensgefahrdurchStromschlag!
• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
• Ziehen Sie vor jedem Reinigungs- oder Wartungseingri den Stecker
aus der Steckdose.
• Wenn das Kabel oder der Stecker beschädigt sind, dürfen Sie das Gerät nicht
mehr benutzen.
• Ein beschädigtes Stromversorgungskabel muss unverzüglich durch
den Lieferanten, Fachhändler oder Kundendienst ersetzt werden.
• Außer den in dieser Gebrauchsanweisung beschriebenen Reinigungs- und
 WartungsarbeitendürfenkeineEingrieamGerätvorgenommenwerden.
Handlungen entgegen diese Anweisung können zum Verlust der
Gewährleistung führen.
WARNUNG
   KinderdürfennichtmitoderindemGerätspielen.
3 Gerät auspacken
Die Verpackung muss unbeschädigt sein. Überprüfen Sie den Kühlschrank
auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen.
Wenden Sie sich im Schadensfall bitte an den Lieferanten.
WARNUNG
   Verpackungsteile(z.B.Folien,Styropor)könnenfür Kinder
!gefährlich sein. Erstickungsgefahr!
   VerpackungsmaterialvonKindernfernhalten.
EntsorgungVerpackungsmaterial
Achten Sie auf eine umweltgerechte Entsorgung.
Transportschutzenernen
DasGerätsowieTeilederInnenausstaungsindfürdenTransportgeschützt.
Enernen Sie alleKlebebänder. KleberückständekönnenSiemitReinigungs-
benzinenernen.EnernenSiealleKlebebänder undVerpackungsteileauch
aus dem Inneren des Gerätes.
!
!

6 7
Deutsch
Deutsch

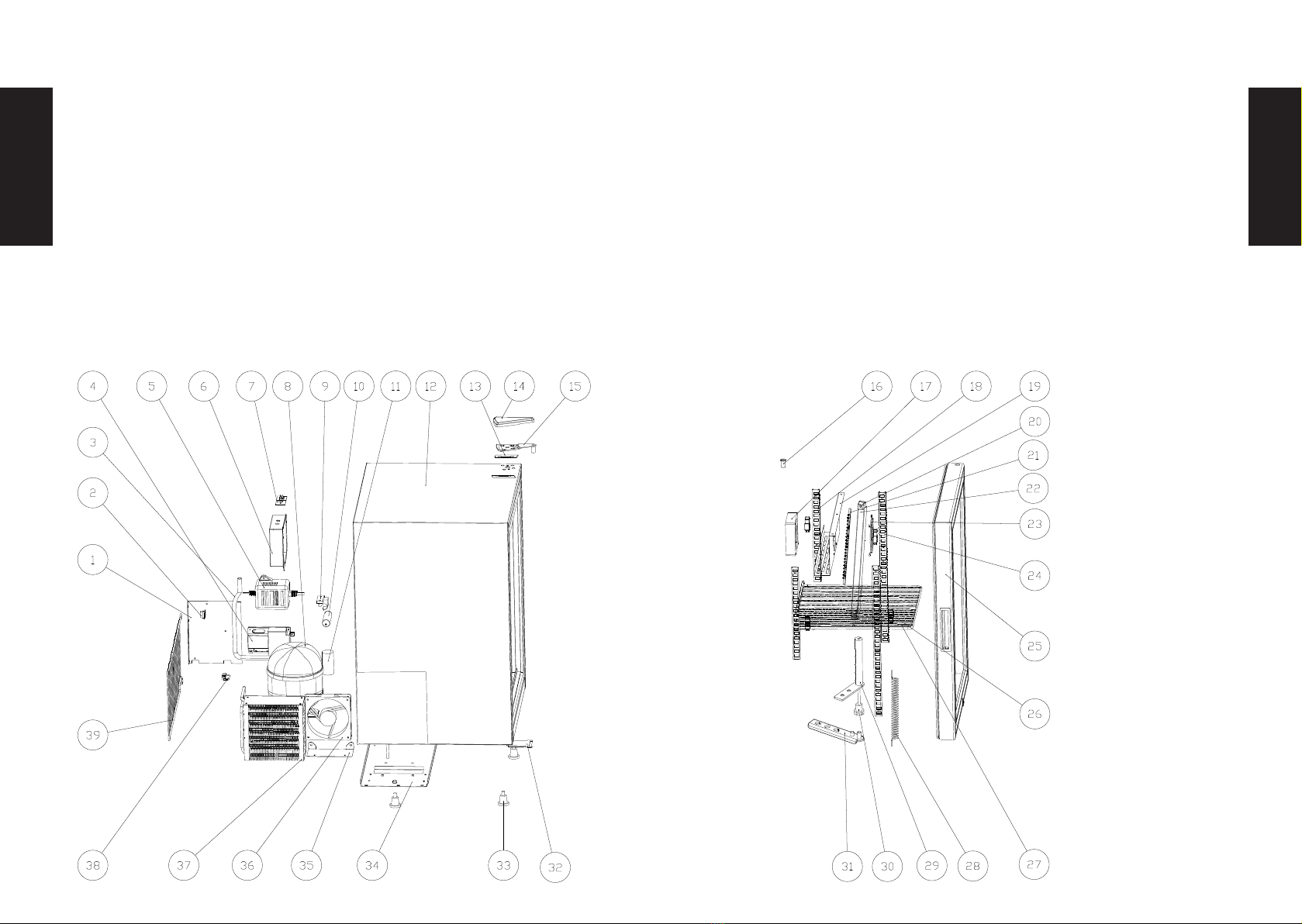

4 Gerätebeschreibung
4.1 GCGW50
1. Schalterbefesgung
2. ClipAblaueitung
3. Ablaueitung
4. Regler
5. Wärmetransformator, Tür
6. Regler-Gehäuse
7. Schalter
8. Kompressor
9. Filter Clip
10. Filter
11. Kondensator
12. Gehäuse
13. oberes Scharnierzubehör
14. obere Scharnierabdeckung
15. obere Scharnierstütze
16. kurze Achshülse
17. Verdampferlüer
18. kurzeRegalauängung
19. Venlator-Abdeckung
20. Halter Lampenabdeckung
21. Lampenabdeckung
22. LED-Leuchte
23. Lampenabdeckung
24. langeRegalauängung
25. Tür
26. Regalclip
27. Regal
28. Feder
29. Lange Achshülse
30. Türspindel
31. untere Scharnierstütze
32. Schließhalterung
33. Füße
34. Kompressorplae
35. Halter,Kondensatorlüer
36. Kondensatorlüer
37. Kondensator
38. Netzkabelclip
39. Lüungsgier

8 9
Deutsch
Deutsch
4.2 GCDF72
1. oberes Türscharnier
2. Gelenkachsenaufnahme
3. Türhalterung
4. Türführungsstützrad
5. Türhalterung
6. selbstschließende Tür, Mechanismus
7. unteres Türscharnier
8. Türschloss-Unterstützung
9. Regal
10. Regal-Clip
11. Regal-Stütze
12. Lampenabdeckung
13. BefesgungLampenabdeckung
14. LED-Streifen
15. Füße
16. Gehäuse
17. Abussrohr-Abdeckung
18. Regler
19. Reglerhalterung
20. Temperaturregler
21. Temperaturregler-Halterung
22. Rückwand
23. Abstandhalter
24. Netzkabel
25. Controller-Label
26. Kondensator
27. Transformer Tür
28. Verdampferlüer
29. Verdampferlüer-Abdeckung
30. Filter
31. Deckel
32. LED-Label
33. Lichtschalter
34. Kompressor
35. rechte Leuchthaubenabdeckung
36. Leuchthaubenrahmen
37. Kabelschutzring
38. VenlatorfürKondensator
39. Türschalter
40. Lüerplae
41. LED-Lampe, Leuchthaube
42. linke Leuchthaubenabdeckung
43. Lüungsgier
44. PlexiplaeLeuchthaube

10 11
Deutsch
Deutsch
5 Technische Angaben
Theken-Gefrierschränke
Modell-Nr. GCGW50 GCDF72
Klimaklasse 0, 1, 2, 3, 4, 6 / 4 0, 1, 2, 3, 4, 6 / 4
Schäumungsmiel Cyclopentan Cyclopentan
Volumen 51 L 74 L
Sicherheitsklasse 1 1
Volt 220-240 V~ 220-240 V~
Frequenz 50 Hz 50 Hz
Nennstrom 1,5 A 1,8 A
Wa 175 W 212 W
WaLampe 1 W / 1 W 2 W / 2 W / 1 W
Energie-Verbrauch ~3,26kWh / 24 h ~3,35kWh / 24 h
Kühlmiel R290(28 g) R290(52 g)
AbmessungenH×W×D 65,5 × 48,0 × 49,5 cm 87,8 × 53,0 × 48,8 cm
Gewicht 43 kg 46 kg
AllegerätespezischenDatensinddurchdenGeräteherstellernacheuropaweit
genormten Messverfahren unter Laborbedingungen ermielt worden. Sie
sind in der EN16902 festgehalten. Der tatsächliche Energieverbrauch der
Geräte während des Einsatzes hängt natürlich vom Aufstellungsort und
vom Nutzerverhalten ab und kann daher auch höher liegen als die vom
GeräteherstellerunterNormbedingungenermieltenWerte.
Schaltpläne
GCGW50
E
N
L
GCDF72

12 13
Deutsch
Deutsch
5.1 Kühlmiel
 VORSICHT
Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel
! Isobutan(R600a),einNaturgasmithoher
Umweltverträglichkeit, das brennbar ist.
   AchtenSiebeimTransportierenundAufstellen
des Gerätes darauf, dass keine Teile des Kühlkreis-
laufes beschädigt werden.
VorgehenbeibeschädigtemKühlkreislauf:
• OenesFeuerundZündquellenunbedingtvermeiden
• DenRaum,indemdasGerätsteht,gutdurchlüen
6 Installaon
6.1 Aufstellen
Das Gerät sollte in einem gut belüeten und trockenen Raum stehen.
Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie
FunkondesGerätesaus.
Eine ausreichende Luzirkulaon an der Geräterückwand und -oberkante muss
gewährleistetsein.FüreineopmaleBelüungdesGerätesmüssendieminimalen
Lüungsquerschnieeingehaltenwerden:Dasbedeutet,stellenSiedenKühlschrank
mindestens10cmvonderWandenernthin,desWeiterenmussrechtsundlinks
je 10 cm und oberhalb 30 cm Platz sein. Das Gerät auf einem festen und glaen
Untergrund verwenden.
WICHTIG
•DasGerätdarfnichtdirekterSonneneinstrahlungausgesetztsein.
• Das Gerät darf nicht an Heizkörpern, neben einem Herd oder sonsgen
Wärmequellen stehen.
• DasGerätmusssoaufgestelltwerden,dassderNetzsteckerzugänglichist.
• Das Gerät darf nur an einem Ort stehen, dessen Umgebungstemperatur
der Klimaklasse entspricht, für die das Gerät ausgelegt ist.
• Das Gerät muss so aufgestellt sein, dass die Lüungsönungen auch im
 eingebautenZustandfreivonHindernissensind.
Dieses Gerät ist für den Betrieb in Klimazonen vorgesehen, in denen die maximale
Temperaturvon16bis32°CunddiemaximaleLufeuchgkeitvon70%liegen.
6.2 Nivellieren
BeiunebenerAuageächekanndasGerätmitdenvorderenFüßenausbalanciert
werden.DrehenSieamFuß(34),bisdasGeräthorizontalundohnezuwackelnfest
auf dem Boden steht.
34

14 15
Deutsch
Deutsch
7 Inbetriebnahme
7.1 VordererstenInbetriebnahme
Nach dem Transport sollte das Gerät für mindestens 24 Stunden stehen,
damitsichdasKühlmielvomGeräteöltrennenundimKompressorsammeln
kann. Die Nichtbeachtung könnte den Kompressor beschädigen und damit zum
Ausfall des Gerätes führen. Der Gewährleistungsanspruch erlischt in diesem
Fall.
Reinigen Sie den Innenraum des Kühlschrankes mit allen sich darin
bendendenZubehörteilenmithandelsüblichenmildenReinigungsmieln.
WARNUNG:
 Lagern Sie keine explosiven Stoe und keine Produkte mit
 brennbarenTreibgasen(z.B.Spraydosen)imGerät.
 ACHTUNG! Bie darauf achten, dass der untere Boden des
Kühlschranks nicht mit Flaschen voll gestellt wird, da sonst der
 AblaufdesTauwassersindieAuangschalenichtgewährleistetist.
DasRegalhateinemaximaleTragkravon18kg.
7.2 GerätamStromnetzanschließen
WICHTIG
Das Gerät muss unbedingt vorschrismäßig geerdet sein.
Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür
vorgesehenenKontaktversehen.
WICHTIG
RufenSieeinenElektrofachmann,wennderSteckernichtindieSteckdose
passt.VersuchenSienichtdenSteckermitGewaltindieSteckdosezustecken.
WICHTIG
Sollten Sie das Gerät vom Stromnetz trennen, oder sollte es zu einem
Stromausfallkommen:WartenSie5Minuten,bevorSiedasGerätwiederin
Betrieb nehmen.
8 Betrieb
8.1 Gerät einschalten
Zum Einschalten des Geräts Netzstecker in die Steckdose stecken.
8.2 Temperatur einstellen
DieTemperaturkann≤–18°Ceingestelltwerden.
Die Einstellung erfolgt über den Drehknopf.
ANMERKUNG
Bie beachten Sie, dass sich die Temperatur in Abhängigkeit von der
Umgebungstemperatur(Aufstellungsort),vonderHäugkeitdesTürönensund
der Bestückung ändert. Bie beachten Sie das Mindesthaltbarkeitsdatum der
Produkte.
WICHTIG
HoheRaumtemperaturen(wiez.B.anheißenSommertagen)undeinekalte
Temperatureinstellung können zu fortdauerndem Kühlschrank-Betrieb
führen.DerGrunddafürist,dassderKompressorkonnuierlichlaufenmuss,
um die niedrige Temperatur im Gerät beizubehalten. Das Gerät ist nicht in der
Lageautomaschabzutauen,dadiesnurmöglichist,wennderKompressor
nicht läu (s. Abschni Abtauen). Es kann daher passieren, dass sich eine
dickeReif-oderEisschichtanderhinterenInnenwandbildet.
8.3 Betriebsgeräusche
NormaleGeräusche
• Murmeln – das Geräusch wird vom Kompressor verursacht, wenn er in
Betrieb ist. Es ist stark, wenn er ein- oder ausschaltet.
• Flüssigkeitsgeräusch – es entsteht durch die Zirkulaon des Kühlmiels
im Aggregat.
• Klickgeräusche–derTemperaturreglerschaltetdenKompressoreinoderaus.
!

16 17
Deutsch
Deutsch
9 Abtauen / Abschalten
Während der Phasen des Kühlens und Abtauens bildet sich an der Innenwand eine
dünneEisschichtoderWassertropfen. DasTauwasserießtineineAuangschale
und verdunstet. Bie achten Sie darauf, dass der Abuss nicht durch Flaschen,
etc.blockiertwirdundderAbusskanalnichtverstopist.Dieserkannmiteinem
PfeifenreinigerodereinerkleinenBürstevorsichggereinigtwerden.
Zwar hat Ihr Kühlschrank eine automasche Abtauung; sollte sich jedoch eine
dickere Eisschicht im Inneren des Gerätes bilden, sollten Sie es gelegentlich per
Hand abtauen. Verfahren Sie hierbei wie in Punkt 10.1 beschrieben. Ggf. können Sie,
um die Abtauung zu beschleunigen, eine Schüssel mit warmem Wasser in das Gerät
stellen oder einen Fön benutzen.
10 Instandhaltung
10.1 ReinigungundPege
BeiVerschmutzungdesGerätesgehenSiewiefolgtvor:
1. Vor Reparaturen oder Reinigungsarbeiten muss die Stromzufuhr
unterbrochen werden (Stecker ziehen!) und die Geräterückwand muss
vollständig abgekühlt sein.
2.Reinigen Sie den Innenraum (auch Rückwand und Boden) mit
 warmemWasserundeinemmildenReinigungsmiel.VerwendenSiekeine
 aggressivenReinigungsmiel!
3.TrocknenSiealleOberächensorgfälg.
4. Schließen Sie nach der Reinigung den Kühlschrank wieder am
Stromnetz an.
5. Reinigen Sie das Gerät nie mit Dampfreinigungsgeräten.
6. Kühlschrank in regelmäßigen Zeitabständen reinigen und Kondenswasser-
Abusskontrollieren.
7. Die Innenbeleuchtung des Kühlschranks sollte ausschließlich vom
Hersteller oder autorisierten Kundendienst ausgetauscht werden.
DasLeuchtmielmussüberdiegleicheStromart,SpannungundGrößewie
auf den Typenschild angegeben verfügen.
8.Wir empfehlen die jährliche Reinigung des Kondensators zur Erhaltung
der Leistung.
11 Reparaturen
WARNUNG
   Reparaturen an elektrischen Geräten dürfen ausschließlich
   von unserem Kundendienst ausgeführt werden.
Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur
bringt Gefahr für den Benutzer und führt zu einem Verlust des
Gewährleistungsanspruchs!
WARNUNG
DerKältemittelkreislaufdarfnichtbeschädigt/
unterbrochenwerden.
WARNUNG
Keine technischen Geräte in Lebensmittelfächern
aufbewahren,ausgenommen,eshandeltsichumvom
HerstellerempfohleneGeräte.
!
!
!

18 19
Deutsch
Deutsch
12 Was tun wenn...
  Problemlösungen
DerAuaudesGerätesgewährleisteteinenstörungsfreienBetriebsowieeine
lange Lebensdauer. Sollte es dennoch während des Betriebes zu einer Störung
kommen, prüfen Sie, ob diese auf einen Bedienungsfehler zurückzuführen ist.
Nachfolgende Störungen können Sie durch Prüfung der möglichen Ursachen
selbstbeheben:
Störung MöglicheUrsachen Maßnahmen
Das Gerät kühlt
nicht.
Ist der Netzstecker nicht in
derSteckdose?
Hat die Sicherung der
Steckdoseausgelöst?
Netzsteckerrichgindie
Netz-Steckdose stecken.
Sicherung einschalten,
eventuell Fachbetrieb
hinzurufen.
Das Gerät ist laut
im Betrieb.
Steht das Gerät nicht
senk-undwaagerecht?
Gerät über Füße einstellen.
Strömungsgeräusche im
Kühlkreislauf sind normal.
Wasser steht auf
dem Boden des
Kühlgerätes.
Ist der Temperaturregler
richgeingestellt?
Ist der Tauwasserkanal
verstop?
Ist der Tauwasserablauf
durch Flaschen auf dem
Bodenblockiert?
Temperaturreglerein-
stellung korrigieren.
Ablaufönungmit
Pfeifenreiniger säubern.
Flaschen auf einem Regalboden
abstellen.
Das Gerät kühlt
nichtrichg.
IstdieBelüungdesGerätes
gewährleistet?
Belüungsschlitzfreiräumen,
Gerät frei aufstellen.
Nasse Scheiben. Ist die Gerätetemperatur zu
kalteingestellt?
IstdieLufeuchgkeitim
Gerätzuhoch?
Stellen Sie die Temperatur
etwas höher ein.
13 Tipps zur Energieeinsparung
Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen
Wärmequellen auf. Bei hoher Umgebungstemperatur läu der Kompressor
häugerundlänger.DiesführtzueinemvermeidbarhohemStromverbrauch.
AchtenSieaufausreichendeBe-undEntlüungamGerätesockelundander
Geräterückseite.Lüungsönungendürfenniemalsabgedecktwerden.
DieTürsolltenursolangewienöggeönetbleiben.
Die Türdichtungen Ihres Gerätes müssen vollkommen intakt sein, damit die
Türenrichgschließen.
Die Temperatur nicht kälter als notwendig einstellen.
14 EntsorgungAltgerät
Achten Sie auf eine umweltgerechte Entsorgung. Machen Sie ausgediente
Altgeräte vor der Entsorgung unbrauchbar.
Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen
 Entsorgungsvorschri2012/19/EU-WEEE.
Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch
die umwelreundliche Entsorgung stellen Sie sicher, dass eventuelle
gesundheitliche Schäden durch Falschentsorgung vermieden werden.
Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass
diesesGerätnichtwieHaushaltsmüllzubehandelnist.Stadessensollesdem
Sammelpunkt für die Wiederverwertung von elektrischen und elektronischen
Gerätschaenzugeführtwerden.
Die Entsorgung muss nach den jeweils örtlich gülgen Besmmungen
vorgenommen werden.
FürweitereInformaonenwendenSiesichbieanIhreörtlicheBehördeoder
Entsorgungsrma.
