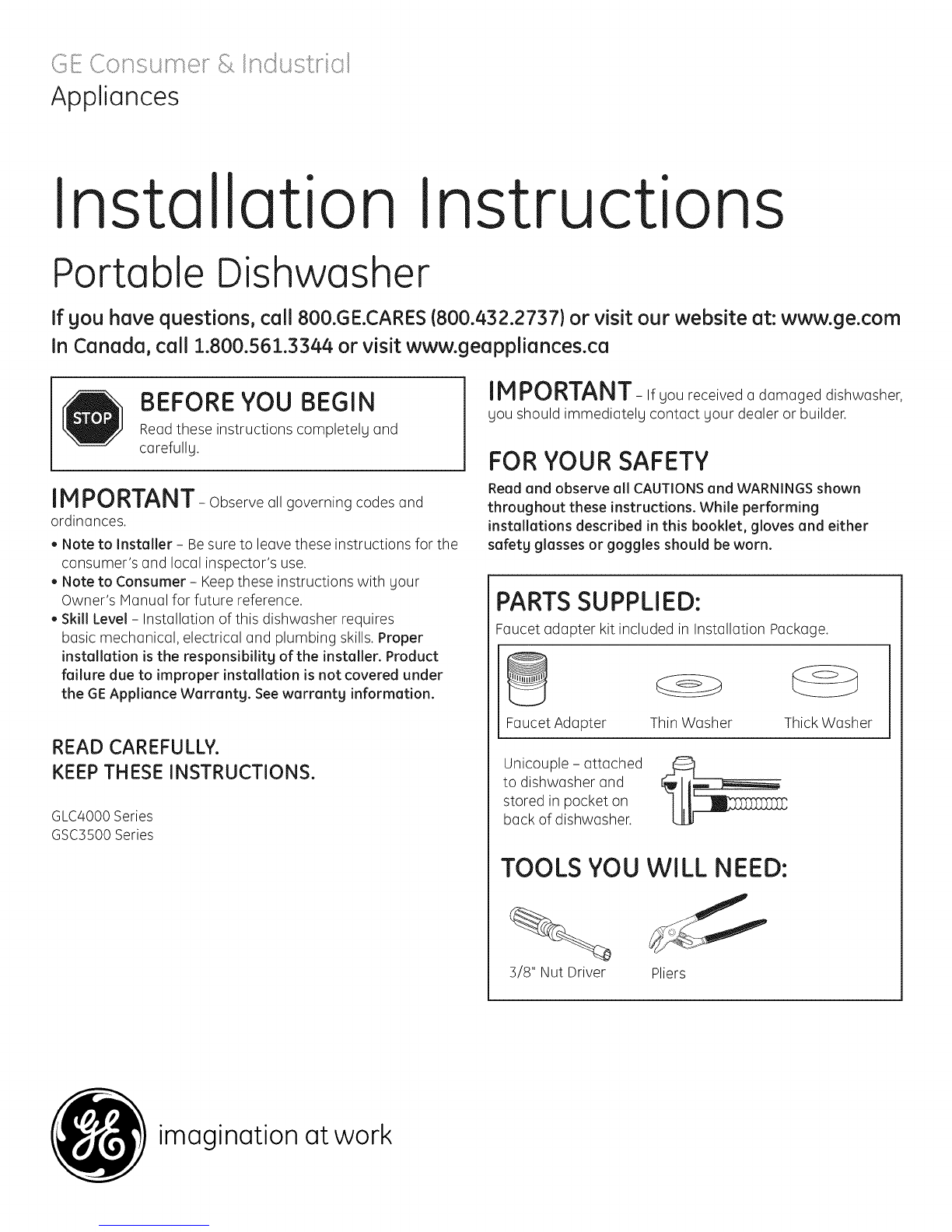

Installation Instructions
Portable Dishwasher
If you have questions, call 800.GE.CARES(800.432.2737) or visit our website at: www.ge.com
In Canada, call 1.800.561.3344 or visit www.geappliances.ca
BEFORE YOU BEGIN
Readthese instructions completelg and
carefullg.
IM PORTANT Observeallgoverningcodesand
ordinances.
•Note to Installer - Besure to leave these instructions for the
consumer's and local inspector's use.
• Note to Consumer - Keep these instructions with gour
Owner's Manual for future reference.
•SkillLevel- Installation of this dishwasher requires
basic mechanical, electrical and plumbing skills. Proper
installation is the responsibilitg of the installer. Product
failure due to improper installation is not covered under
the GEAppliance Warrantg. Seewarrantg information.
READ CAREFULLY.
KEEP THESE INSTRUCTIONS.
GLC4000Series
GSC3500Series
IM PORTANT ,fyou receiveda damaged dishwasher,
gou shouldimmediatelgcontactgourdealerorbuilder.
FOR YOUR SAFETY
Read and observe all CAUTIONS and WARNINGS shown
throughout these instructions. While performing
installations described in this booklet, gloves and either
safety glasses or goggles should be worn.
PARTSSUPPLIED:
Faucet adapter kit included in Installation Package.
Faucet Adapter Thin Washer Thick Washer
Unicouple - attached
to dishwasher and
stored in pocket on
back of dishwasher.
TOOLS YOU WILL NEED:
5/8" Nut Driver Pliers
imagination at work

Installation Preparation Installation Instructions
PREPARE ELECTRICAL WIRING
FORPERSONALSAFETY:Donot use an
extension cord or adaptor plug with this
appliance.
Electrical Requirements
• Thisappliance must be supplied with 120V,60 Hz.,and
connected to an individual properly grounded branch circuit,
protected by a 15 or 20 ampere circuit breaker or time delay
fuse.
• If the electrical supply does not meet the above
requirements, call a licensed electrician before proceeding.
[] Your dishwasher circuit should not be
used for any other appliance while
the dishwasher is in operation as the
dishwasher requires a full capacity of
the circuit.
[] If the wall receptacle you plug the
dishwasher's power cord into is
controlled by a switch, turn on the
switch.
T
Insureproperground
existsbeforeuse
Do not, under any circumstances, cut or
remove the third grounding prong from the
power cord.
Grounding Instructions-Power Cord Models
This appliance must be grounded. Inthe event of a malfunction
or breakdown, grounding will reduce the risk of electric shock
by providing a path of least resistance for electric current.
This appliance is equipped with a cord having an equipment
grounding conductor and a grounding plug. The plug must
be plugged into an appropriate outlet that is installed and
grounded in accordance with all local codes and ordinances.
The improper connection of the equipment
grounding conductor can result in a risk
of electric shock. Check with a qualified
electrician or service representative if you
are in doubt that the appliance is properly
grounded. Donot modify the plug provided
with the appliance, if it will not fit the outlet,
have a proper outlet installed by a qualified
technician.
STEP 1 REMOVE WOOD BASE
IMP0 RTANT- Donotkickoffwoodbase!Damage
will occur.
• Move the dishwasher close to the installation location and lay
it on its back.
• Removethe four skid bolts on the underside of the wood
base with 3/8" nut driver.
• Discard base and bolts.
Upright the dishwasher.
Y
STEP 2 INSTALL FAUCET ADAPTER
The special faucet adapter supplied with your dishwasher
must be attached to the sink faucet before you can use your
dishwasher.
The faucet adapter isdesigned to fit standard spouts having
internal or external threads. You wi!! find the adapter and two
washers in the faucet adapter packet in gout dishwasher.
• To install faucet adapter, first remove the old aerator or trim
ring on your faucet spout.
External Threads
,, If faucet has external threads: Insert the
thinner of the two washers into the faucet
adapter and attach it to the faucet spout.
Tighten with pliers.
Internal Threads
• If faucet has internal threads: Insert both
of the washers into the faucet adapter
and attach it to the faucet spout.
Tighten with pliers.
Non-Standard Threads
• If the faucet adapter threads do not
match your faucet spout, your local
hardware or plumbing supply store
normally has additional fittings to adapt
your faucet spout to the special faucet
adapter.
/
CAUTION: A sink spray attachment hose can burst if it is
installed on the same faucet as your dishwasher. We suggest
that you disconnect the sink spray attachment, if your sink has
one, and place a cap over the opening.

Installation Instructions
STEP 3 CONNECT THE UNICOUPLE TO THE
FAUCET
• Rungarbage disposer,
if you have one, to
clean out the disposer
and thus allow water
to drain from the sink
through the disposer
and down the drain.
Runhot water faucet to
purge cold water from
the hot water line. The hot water must be between !20°F and
!50°F for best wash performance.
Rollthe dishwasher to a position just in front of the sink.
Pullthe unicouple and its hoses completely out from storage
compartment at rear of the dishwasher.
Attach the unicouple to the faucet adapter following the three
steps below:
- Depressthe locking collar atthe top of the unicouple
- Placethe unicouple completely over the faucet adapter
- Releasethe locking collar. The unicouple should now be
locked onto the faucet adapter.
Turn on the hot water faucet and check for leaks. If leak is
detected, disconnect the unicouple, and refer to Step 4.
Note: The unicouple's small hose carries water from the
faucet to the dishwasher. The large hose carries water from
the dishwasher to the sink. Orient the faucet with unicouple
attached so water from the unicouple will run into the sink drain.
STEP 4 FAUCET ADAPTER LEAK
Skip this step if no unicouple leak was observed
If a unicouple leak was observed in Step S,take whatever
actions are necessary to repair the leak. This may be as simple
as tightening the faucet adapter. Or,it may require the services
of a plumber if water is leaking from the interface between the
moveable faucet arm and the fixed part of the faucet fastened
to the sink.
STEP 5 PRETEST CHECK LIST
Review this list after connecting your dishwasher to avoid
charges for a service call that is not covered by your warranty.
[] Open door and remove all foam and paper packaging.
[] Locate the Owner's Manual.
[] Readthe Owner's Manual to familiarize yourself with the
operation of the dishwasher.
[] Remove the protective film, if present, from the control
panel.
[] Add 2 quarts of water to the bottom of the dishwasher to
lubricate the pump seal.
STEP 6 DISHWASHER WET TEST
• Plug power cord into outlet.
• Close and latch dishwasher door.
Start dishwasher:
Timer Dial Models
- PressNormal pad
- Turn dial just enough to start dishwasher. Dial should point
to "Hot Start". Do not turn the dial too far. If you turn it too
far you will "by pass"the fill.
Electronic Models
- Press"RinseOnly"
- Pressthe start pad one time.
Check to be sure that water enters the dishwasher. This could
take up to 4 minutes on dial models.
If water does not enter the dishwasher
- Check to be sure that the water isturned on
- Lightly tap the flood float cover to dislodge a stuck flood
float.
- On dial models, make sure you did not turn the dial past the
first fill. Ifthis happened, unlatch the door and rotate the
dial to "Off". Re-latch door and turn the dial one click at a
time until the dishwasher starts.
- On electronic models, make sure the start pad was pressed
one time only.
Float
Cover

Installation Instructions

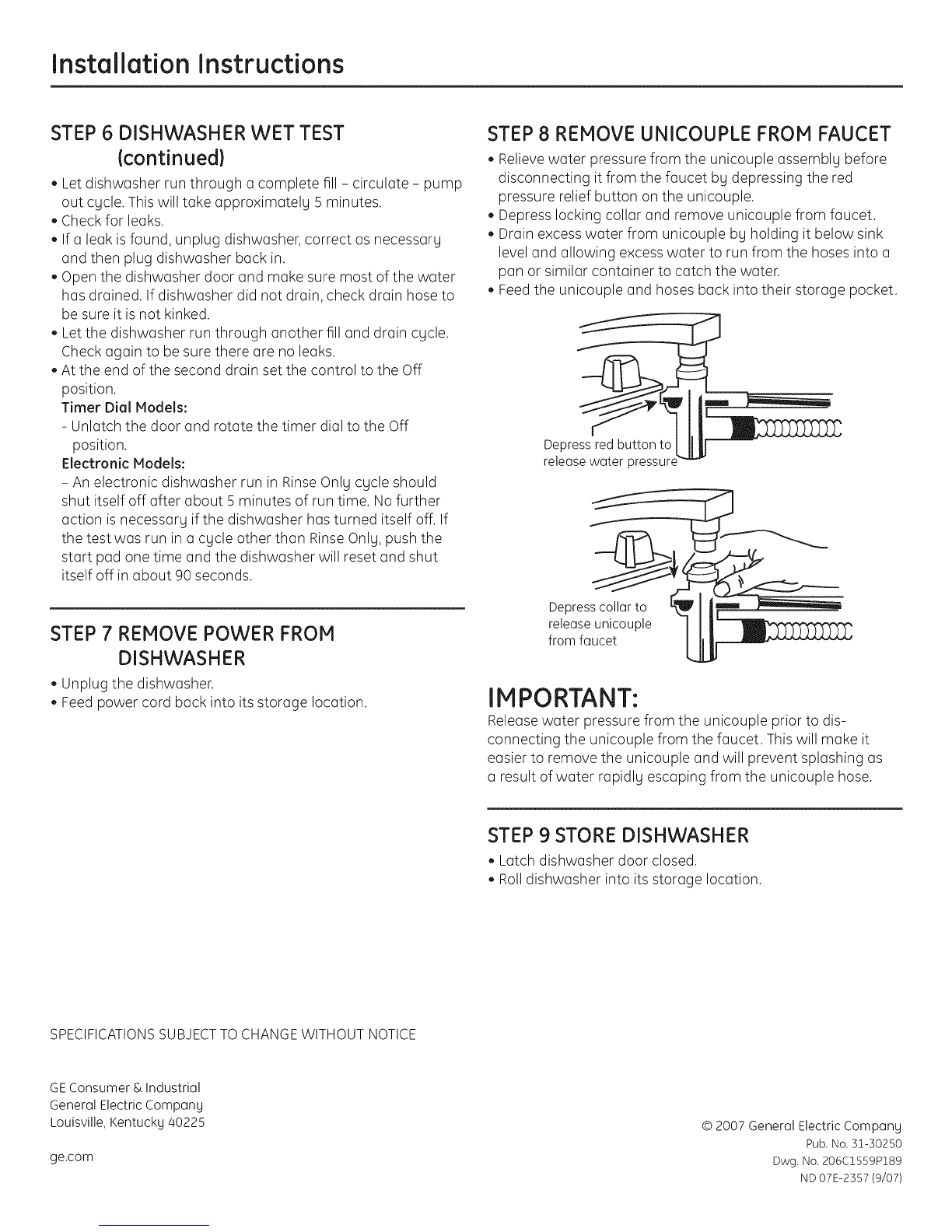

STEP 6 DISHWASHER WET TEST
{continued)
•Let dishwasher run through a complete fill - circulate - pump
out cycle. This will take approximately 5 minutes.
• Check for leaks.
If a leak isfound, unplug dishwasher, correct as necessary
and then plug dishwasher back in.
Open the dishwasher door and make sure most of the water
has drained. If dishwasher did not drain, check drain hose to
be sure it isnot kinked.
Letthe dishwasher run through another fill and drain cycle.
Check again to be sure there are no leaks.
At the end of the second drain set the control to the Off
position.
Timer Dial Models:
- Unlatch the door and rotate the timer dial to the Off
position.
Electronic Models:
- An electronic dishwasher run in Rinse Only cycle should
shut itself off after about 5 minutes of run time. No further
action is necessary if the dishwasher has turned itself off. If
the test was run in a cycle other than RinseOnly, push the
start pad one time and the dishwasher will reset and shut
itself off in about 90 seconds.
STEP 7 REMOVE POWER FROM
DISHWASHER
• Unplug the dishwasher.
Feedpower cord back into its storage location.
STEP 8 REMOVE UNICOUPLE FROM FAUCET
• Relieve water pressure from the unicouple assembly before
disconnecting it from the faucet by depressing the red
pressure relief button on the unicouple.
Depress locking collar and remove unicouple from faucet.
Drain excess water from unicouple by holding it below sink
level and allowing excess water to run from the hoses into a
pan or similar container to catch the water.
Feed the unicouple and hoses back into their storage pocket.
Depressredbutton to III
releasewater pressur_
Depresscollarto
releaseunicouple I
from faucet JL
m
IMPORTANT:
Release water pressure from the unicouple prior to dis-
connecting the unicouple from the faucet. This will make it
easier to remove the unicouple and will prevent splashing as
a result of water rapidly escaping from the unicouple hose.
STEP 9 STORE DISHWASHER
• Latch dishwasher door closed.
Rolldishwasher into its storage location.
SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE
GEConsumer & Industrial
General Electric Company
Louisville, Kentucky 40225
ge.com
@ 2007 GeneralElectric Company
Pub. No. 31-30250
Dwg, No, 206C1559P189
ND 07E-2357 (9/07)

04
Appliances

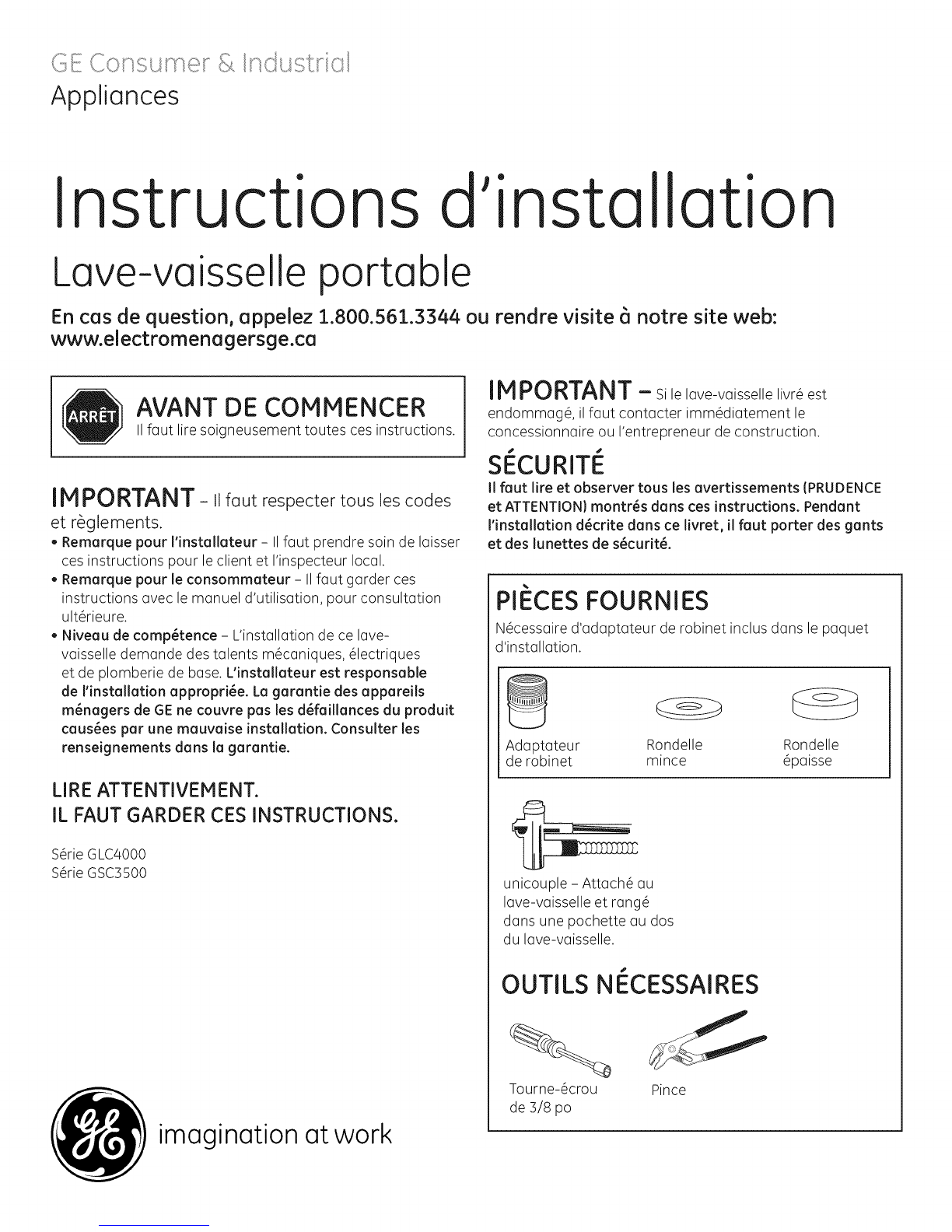

Instructions d'installation
Lave-vaisseJJeportable
En cas de question,appelez1.800.561.:3344ou rendrevisite(_notresiteweb:
www.electromenagersge.ca
AVANT DE COMMENCER
IIfaut lire soigneusement toutes ces instructions.
IMPORTANT-II faut respecter tousles codes
et r@glements.
• Remarque pour I'installateur - IIfaut prendre soin de laisser
ces instructions pour le client et I'inspecteur local.
• Remarque pour le consommateur - IIfaut garder ces
instructions avec le manuel d'utilisation, pour consultation
ult@ieure.
• Niveau de competence - Uinstallation de ce lave-
vaisselle demande des talents m#caniques, #lectriques
et de plomberie de base. L'installateur est responsable
de I'installation appropri_e. La garantie des appareils
m_nagers de GEne couvre pas les d_faillances du produit
caus_es par une mauvaise installation. Consulter les
rense@nements dans la garantie.
LIRE ATTENTIVEMENT.
IL FAUT GARDER CES INSTRUCTIONS.
%rie GLC4000
%rie GSC3500
imagination at work
IMPORTANT - Si le lave-vaisselle livr@est
endommag_, il faut contacter imm@diatement le
concessionnaire ou I'entrepreneur de construction.
SI_CURITE
II faut life et observer tous les avertissements (PRUDENCE
et ATTENTION)montr_s clans ces instructions. Pendant
I'installation d_crite darts ce livret, il faut porter des gants
et des lunettes de s_curit_.
PIi_CESFOURNIES
N@cessaired'adaptateur de robinet inclus dans le paquet
d'installation.
9
Adaptateur
de robinet Rondelle Rondelle
mince @paisse
unicouple - Attach@au
lave-vaisselle et rang@
dans une pochette au dos
du lave-vaisselle.
OUTILS NI_CESSAIRES
Tourne-@crou
de 5/8 po Pince

PreparationpourI'instaIIation Instructionsd'instaIIation

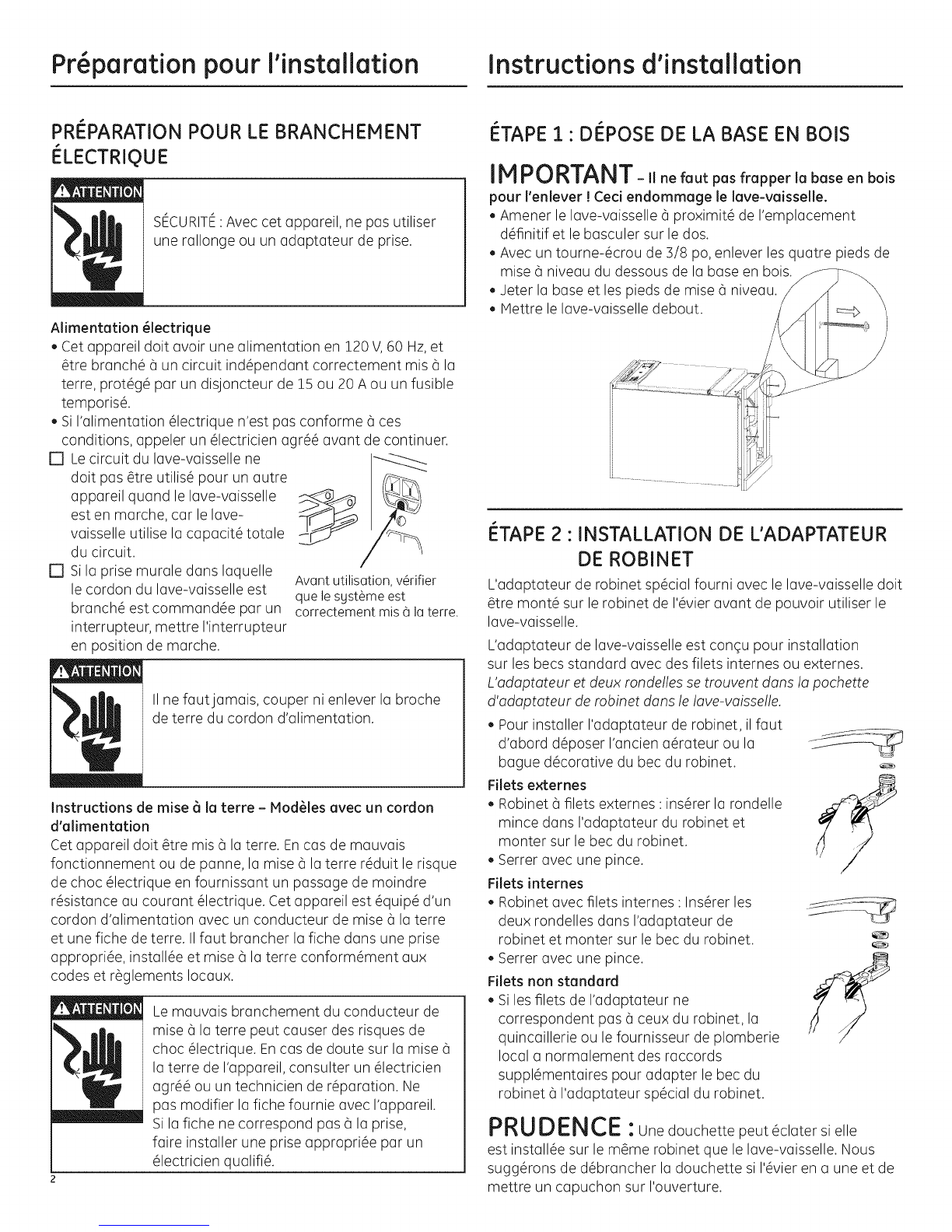

PRI PARATION POUR LE BRANCHEMENT
I LECTRIQUE
SECURITE:Avec cet appareil, mepas utiliser
une rallonge ou un adaptateur de prise.
Alimentation _lectrique
• ¢et appareil doit avoir une alimentation en 120 V,60 Hz,et
@trebranch@_ un circuit ind@endant correctement mis _ la
terre, prot@g_par un disjoncteur de !5 ou 20 Aou un fusible
temporis&
• Si I'alimentation @lectrique n'est pas conforme _ ces
conditions, appeler un @lectricienagr@@avant de continuer.
[] Lecircuit du lave-vaisselle ne
doit pas @treutilis@pour un autre
appareil quand le lave-vaisselle
est en marche, car le lave-
vaisselle utilise la capacit_ totale
du circuit.
[] Si la prise murale dans laquelle
le cordon du lave-vaisselle est
branch_ est command_e par un
interrupteur, mettre I'interrupteur
en position de marche.
Avant utilisation,v@rifier
que lesyst@meest
correctementmisd laterre.
II ne fautjamais, couper ni enlever la broche
de terre du cordon d'alimentation.
Instructions de mise (_la terre - ModUlesavec un cordon
d'alimentation
Cet appareil doit _tre mis 5 laterre. En cas de mauvais
fonctionnement ou de panne, la raise _ la terre r@duitle risque
de choc @lectriqueen fournissant un passage de moindre
r@sistanceau courant @lectrique.Cet appareil est @quip@d'un
cordon d'alimentation avec un conducteur de raise_ la terre
et une fiche de terre. IIfaut brancher la fiche dans une prise
appropri@e,install@eet raise _ la terre conform@ment aux
codes et r_glements Iocaux.
Le mauvais branchement du conducteur de
raise _ la terre peut causer des risques de
choc @lectrique.En cas de doute sur la raise
la terre de I'appareil, consulter un @lectricien
agr_@ou un technicien de [e-mail]
pas modifier la fiche fournie avec I'appareil.
Si la fiche ne correspond pas (_la prise,
faire installer une prise appropri@epar un
@lectricienqualifi&
I_TAPEI" DISPOSE DE LA BASE EN BOIS
IMPORTANT-,i ne faut pas frapperlabase en boJs
pour l'enlever !CecJendommage le lave-vaJsselle.
*Amener le lave-vaisselle (_proximit@de I'emplacement
d@finitifet le basculer sur le dos.
*Avec un tourne-@crou deS/8 po, enlever les quatre pieds de
raise _ niveau du dessous de la base en bois.
*Jeter la base et les pieds de raise _ niveau.
.Mettre le lave-vaisselle debout.
/
/
I_TAPE2 • INSTALLATION DE L'ADAPTATEUR
DE ROBINET
L'adaptateur de robinet sp@cialfourni avec le lave-vaisselle doit
@tremont@sur le robinet de I'@vieravant de pouvoir utiliser le
lave-vaisselle.
L'adaptateur de lave-vaisselle est conqu pour installation
sur les becs standard avec des filets internes ou externes.
L'adaptateur et deux ronde!les setrouvent dans la pochette
d'adaptateur de robinet dans le lave-vaisse!le.
*Pour installer I'adaptateur de robinet, il faut
d'abord d_poser I'ancien a@ateur ou la
bague d_corative du bec du robinet.
Filetsexternes
. Robinet _ filets externes • insurer la rondelle
mince dans I'adaptateur du robinet et
monter sur le bec du robinet.
*Setter avec une pince.
Filetsinternes
, Robinetavec filetsinternes•Ins@erles
deuxrondeIIesdansI'adaptateurde
robinet et monter sur le bec du robinet. @
, Serrer avec une pince.
Filets non standard
*Si lesfilets de I'adaptateur ne
correspondent pas _ ceux du robinet, la
quincaillerie ou le fournisseur de plomberie
local a normalement des raccords
suppl@mentaires pour adapter le bec du
robinet _ I'adaptateur sp@cialdu robinet.
PRUDENCE :Une douchette peut @clatersi elle
est install@esur le re@merobinet que le lave-vaisselle. Nous
sugg_rons de d_brancher la douchette si I'@vieren a une et de
mettre un capuchon sur I'ouverture.

Instructions d'installation
I TAPE 3 •BRANCHEMENT DU RACCORD
UNICOUPLE SUR LE ROBINET
Fairefonctionner le Collier
broyeur de d_chets, si ---'-'-"
installS, pour nettoyer
le broyeur d'ordures et
permettre ainsi _ I'eau de
s'_couler de I'_vier dans
le broyeur d'ordures et
duns I'_gout.
Ouvrir le robinet d'eau
chaude pour purger I'eau
froide du tuyau d'eau chaude. L'eau chuude doit _tre (_une
temperature entre 50 et 80 °C (120 et 130 °F)pour obtenir le
meilleur rendement du lave-vaisselle.
Rouler le lave-vuisselle en position,juste devant I'_vier.
Tirer le raccord unicouple et ses tuyaux compl_tement hors
du compartiment de rungement (_I'arri_re du lave-vaisselle.
Brancher le raccord unicouple sur I'adaptateur du robinet
apr_s les trois _tapes suivantes :
- Appuyer sur le collier de verrouillage en haut du raccord
unicouple ;
- Placer le raccord unicouple compl_tement sur I'adaptateur
du robinet ;
- Relacher le collier de verrouillage. Leraccord unicouple doit
muintenunt _tre verrouill_ sur I'uduptuteur du robinet.
Ouvrir le robinet d'eau chuude et v_rifier qu'il n'y a pas de
fuites. S'il y o des fuites, d_brancher le raccord unicouple et
consulter I'_tape 4.
Note : Le petit tuyau du raccord unicouple trunsporte I'eau
du robinet au lave-vaisselle. Legrand tuyuu transporte I'eau
du lave-vaisselle (_I'_vier.Orienter le robinet avec le raccord
unicouple en place pour que I'eau du raccord unicouple
s'_coule dans I'_gout de I'_vier.
I TAPE 4" FUITE DE L'ADAPTATEUR DE
ROBINET
Ignorer cette 6tape si le raccord unicouple ne fuit pas.
IIfaut corriger toute fuite du raccord unicouple observ_e
I'_tape 5.Ceci peut _tre aussi simple que setter I'adaptateur du
robinet ou il peut _tre n_cessaire de faire intervenir un plombier
si la fuite est 5 I'interface entre le bec pivotant et la portion fixe
du robinet mont_e sur I'_vier.
I TAPE 5 • LISTE DE VITRIFICATION AVANT DE
FAIRE LES ESSAIS
Examiner cette liste apr_s I'installation du lave-vaisselle pour
_viter les frais d'intervention qui ne sont pas couverts par la
garantie.
[] Ouvrir la porte et enlever tout le conditionnement en
mousse et papier.
[] Trouver le Manuel d'utilisation.
[] Life le Manuel d'utilisation pour se familiariser avec le
fonctionnement du luve-vaisselle.
[] Enlever la pellicule de protection du panneau de commande
si elle est pr_sente.
[] Ajouter deux litres d'euu au fond du lave-vaisselle pour
lubrifier lejoint de la pompe.
I TAPE 6" ESSAI DU LAVE-VAISSELLE AVEC
DE L'EAU
• Brancher le cordon d'alimentation dans Ioprise.
• Fermer et verrouiller Io porte du Iove-voisselle.
• Mettre le lave-vaisselle en marche :
ModUles (]vec une minuterie
- Appuyer sur le touche Normal.
- Tourner le bouton juste essez pour que le leve-veisselle
se mette en merche. Le bouton doit _tre point_ a
<<Hot Start >>(mise en merche _ cheud). Ne pus tourner
le bouton trop loin. S'il est tourn6 trop loin, il passe le mode
de remplissege.
ModUles @lectroniques
- Appuyer sur <<RinseOnly >>(rinqege seulement).
- Appuyer une fois sur Iotouche de mise en merche.
• V6rifier que I'eeu entre dens le leve-veisselle. Ceci peut
prendrejusque 4 minutes sur les mod61esa bouton.
• L'eeu n'entre pes dens le leve-veisselle :
- V6rifier que le robinet d'eeu est ouvert.
- Taper doucement sur le couvercle du flotteur pour d_loger
un flotteur coinc&
- Sur les modules a bouton, v_rifier que le bouton n'a pas
6t6 tourn6 eu-del5 du mode de remplissege. Si eu-dela de
cette position, d6verrouiller Io porte et tourner le bouton sur
<<Off >>(err6t). Reverrouiller Io porte et tourner le bouton un
d6clic (_la foisjusqu'5 ce que le lave-vaisselle se mette en
merche.
- Pour les modules _lectroniques, prendre soin de n'eppuyer
qu'une fois sur Io touche de mise en merche.

Instructions d'installation
I_TAPE6" ESSAI DU LAVE-VAISSELLE AVEC
DE L'EAU {suite}
• Laisser fonctionner le lave-vaisselle pendant un cycle
complet de remplissage - circulation - vidange. Ceci prend
environ 5 minutes.
• V#rifier qu'il n'y a pas de fuites.
• S'il y a des fuites, d#brancher le lave-vaisselle, corriger selon
le besoin et rebrancher le lave-vaisselle.
• Ouvrir la porte du lave-vaisselle et v6rifier que la plus grande
portion de I'eau est vid#e. Si le lave-vaisselle n'est pas rid#,
v#rifier que le tugau de vidange n'est pas pinc&
• Fairefonctionner le lave-vaisselle pendant un autre cycle de
remplissage et de vidange. V#rifier de nouveau qu'il n'g a pas
de fuites.
•/_ la fin du second jeu de vidange, mettre la commande sur la
position <<Off >>(art#t).
ModUles _ bouton de minuterie
- D#verrouiller la porte et tourner le bouton de minuterie _ la
position <<Off >>(art#t).
ModUles _lectroniques
- Un lave-vaisselle @lectronique qui a fonctionn@ en <<Rinse
Only <<(rinqage seulement) doit s'arr@terautomatiquement
apr@senviron 5 minutes de fonctionnement. Aucune autre
action n'est n@cessairesi le lave-vaisselle s'est art@t@
automatiquement. Si I'essaia @t@fait en utilisant un cycle
autre que <<RinseOnly >>(rinqage seulement), appuyer une
fois sur la touche de mise en marche et le lave-vaisselle doit
se r@initialiseret s'arr@terapr@senviron 90 secondes.
I_TAPE7" MISE HORS TENSION DU LAVE-
VAISSELLE
• D@brancherle lave-vaisselle.
• Remettre le cordon dans le compartiment de rangement.
I_TAPE8" DISPOSE DU RACCORD UNICOUPLE
DU ROBINET
Faire tomber la pression dans le raccord unicouple. Pour
cela, le d6brancher du robinet en appuyant sur le bouton de
d_pressurisation rouge sur le raccord unicouple.
Appuger sur le collier de verrouillage et d_brancher le
raccord unicouple du robinet.
Vider I'exc@sd'eau du raccord unicouple en le tenant sous
le niveau de I'@vieret en laissant I'eau s'@coulerdes tuyaux
dans un bac ou un r@cipientsimilaire pour attraper I'eau.
Remettre le raccord unicouple et ses tuyaux dans le
compartiment de rangement.
faire tomber la pression d'eau.
Appuyersur le _1
collierpour J I
d_brancherle I lJ
raccord unicouple L4L
du robinet.
IMPORTANT:
Faire tomber la pression d'eau du raccord unicouple avant de
d@branchercelui-ci du robinet. Ceci facilite le d@branchement
du raccord unicouple et @viteles @claboussuresd'eau
s'@chappantrapidement du tuyau du raccord unicouple.
I_TAPE9" RANGEMENT DU LAVE-VAISSELLE
• Verrouiller la porte du lave-vaisselle en position ferm@e.
Rouler le lave-vaisselle _ son emplacement de rangement.
LES DONNEES TECHNIQUES PEUVENT CHANGER SANS PREAVIS
GEConsumer & Industrial
General Electric Company
Louisville, Kentucky 40225
ge.com
© 2007 General Electric Company
N° de publication 31-30250
N° de plan 206C1559P189
ND07J-2357 (9/07)
