GE Current EconoLED WLPCK Series User manual

Guía de instalación / Installation Guide
Luminario LED para muro EconoLED (ECLD)
LED Wall Pack EconoLED (ECLD)
Serie WLPCK / WLPCK series
ANTES DE COMENZAR
BEFORE YOU BEGIN
Lea estas instrucciones completamente y con
cuidado. Guarde esta guía para uso futuro.
Read these instructions completely and
carefully. Save these instructions for future use.
ADVERTENCIA / WARNING
RIESGO DE INCENDIO Y DESCARGA ELÉCTRICA
• Desconecte el suministro de energía antes de la inspección,
instalación o desinstalación.
• Instale este luminario en lugares que cuenten con las
características y dimensiones de construcción que se muestran
en las fotografías y/o dibujos.
• La instalación de este luminario requiere una persona
familiarizada con la construcción y la operación del sistema
eléctrico del luminario y del riesgo involucrado. Si no está
calificado, no intente llevar a cabo la instalación. Contacte a un
electricista calificado.
• Para prevenir el daño o la abrasión en los cables, no exponga
el cableado a las orillas de láminas de metal u otros objetos
afilados.
• No realice ni altere ninguno de los orificios abiertos en la
carcasa de componentes del cableado eléctrico durante la
instalación de este producto.”
• Producto es para uso exterior, no debe ser usado en un lugar
cerrado.
RISK OF FIRE OR ELECTRIC SHOCK
• Turn power off before inspection, installation or removal.
• Install this luminaire in construction features and
dimensions
shown in the photographs and/or drawings.
• Installation of this luminaire requires a person familiar
with
the construction and operation of the luminaire’s
electrical
system and the hazard involved. If not qualified, do not
attempt installation. Contact a qualified electrician.
• To prevent wiring damage or abrasion, do not expose
wiring
to edges of sheet metal or other sharp objects.
• Do not make or alter any open holes in an enclosure of
wiring or electrical components during kit installation.
• The product is for outdoor use, it should not be used
indoors.
PRECAUCIÓN / CAUTION
• El luminario podría caerse si no se instala correctamente, siga las
instrucciones de instalación.
• Use gafas de seguridad y soporte adecuado durante la instalación y
el mantenimiento.
• Siga el NEC o códigos locales para su instalación.
• Use el producto únicamente en la forma en la que el
fabricante pretende que se use. Si tiene cualquier pregunta,
póngase en contacto con el fabricante.”
• El producto no debe ser utilizado en ambiente con contaminación de
grasas, tales como cocina, etc.
• Para más información eléctrica por favor refiérase a las instrucciones
del marcado.
• Asegurarse de que no queden cables entre la tapa o partes del
luminario donde se puedan dañar y así evitar algún choque eléctrico.
• Luminaire may fall down if not installed properly, follow
installation instructions.
• Wear safety glasses and proper aid during installation
and maintenance.
• Follow all NEC and local codes.
• Use only in the manner intended by the manufacturer.
If you
have any questions, contact the manufacturer.
• The product shall not be used in oil contamination
environment, like kitchen, etc.
• For more electrical information please refer to product
marking.
• Make sure that there are no cables between the cover
or fixture parts where they can be damaged and thus
avoid any electric shock.

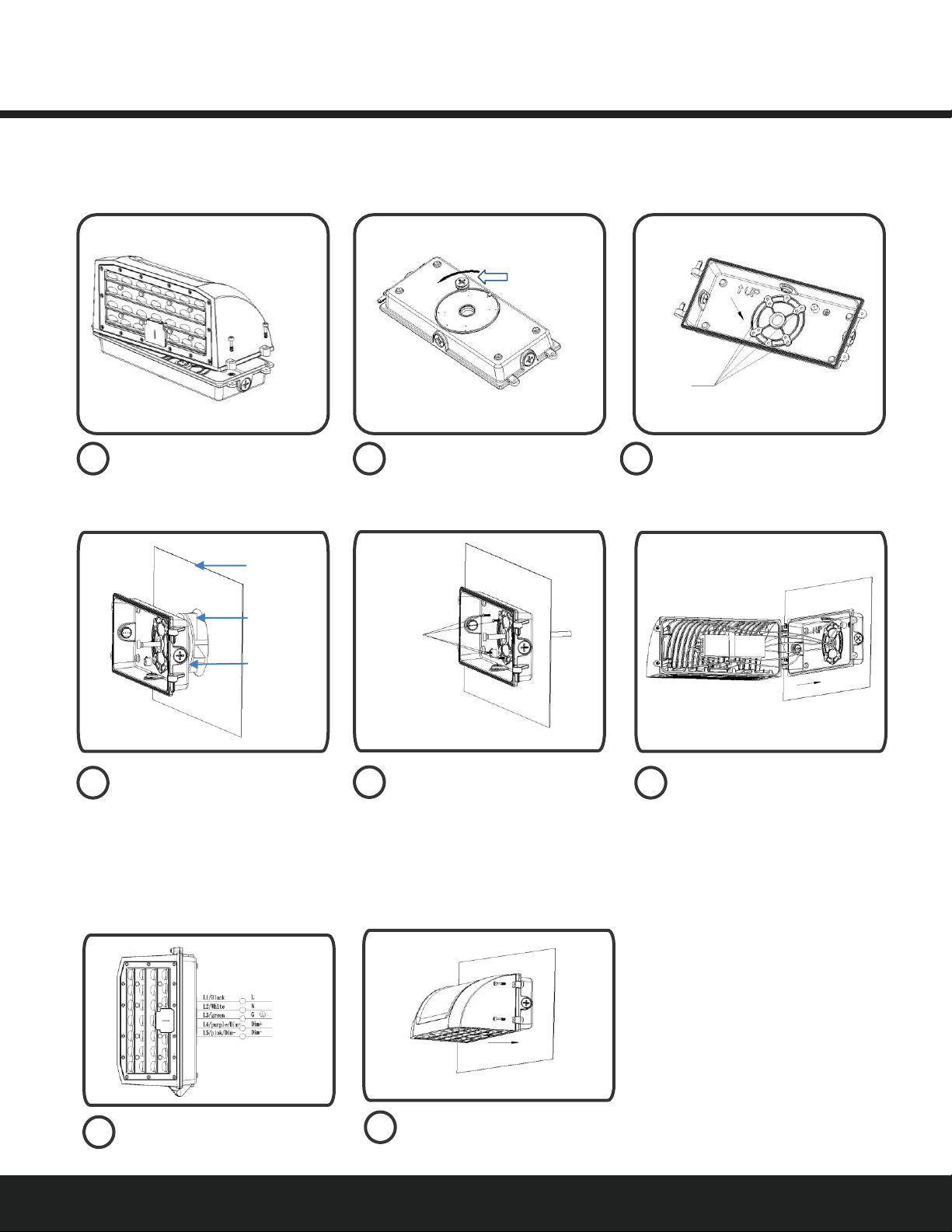

Serie WLPCK / WLPCK series Guía de instalación / Installation Guide
12 3
Afloje los tornillos para quitar
la tapa trasera para el montaje.
Loosen screws to remove back
cover for mounting.
Retire el tapón roscado.
Remove the screw plug .
Seleccione los espacios a utilizar
y perfore los agujeros de montaje.
Select the spaces to use and
punch them mounting holes.
4Pase los cables de suministro
provenientes de la caja de
conexiones hacia la tapa trasera
de la luminaria, no olvide
colocar el empaque contra agua.
Pull the junction box supply
wires into fixture back cover,
don’t miss the water pad.
2
Pasos de Instalación / Installation Steps
Screws/
Tornillo
Back Cover/
Backend
Front Housing/
Carcasa delantera Screw Plug/
Tapón roscado
Mounting holes / Agujero de montaje
Wall / Pared
Junction Box
/ Caja de
conexiones
Water Pad/
Empaque
contra agua
5Sujete la tapa trasera del
dispositivo apretando los
tornillos de montaje.
Fasten fixture’s back cover by
torquing the mounting screws.
Mounting
Screws /
Tornillo de
montaje
6Conecte los cables de CA y los
cables de atenuación de
acuerdo con el diagrama de
cableado.
Connect AC wires and dimming
wires according to the wiring
diagram.
7Diagrama de conexión.
Wiring diagram.
8Instale la carcasa delantera y compruebe la seguridad del montaje.
Install back front housing. And Checking mounting security.
Negro
Blanco
Verde
Morado
Rosa
