Geberit HS01 User manual

970.124.00.0(01)
MAINTENANCE MANUAL
INSTANDHALTUNGSANLEITUNG
MANUEL DʼENTRETIEN
ISTRUZIONI PER LA MANUTENZIONE

218014406212999819 © 09-2022
970.124.00.0(01)
Deutsch ......................................................................................................................... 3
English........................................................................................................................... 15
Français......................................................................................................................... 27
Italiano........................................................................................................................... 39
Nederlands.................................................................................................................... 51
Español ......................................................................................................................... 63
Polski............................................................................................................................. 75
Čeština .......................................................................................................................... 87
Slovenščina .................................................................................................................. 99

DE
18014406212999819 © 09-2022
970.124.00.0(01) 3
Sicherheit
Zu diesem Dokument
Dieses Dokument gilt für die fachgerechte Instandhaltung der folgenden Produkte:
• Geberit HS01 Hygienespülung
• Geberit HS01 Hygienespülung, Steuereinheit
Zielgruppe
Dieses Produkt darf nur von Fachkräften gewartet und repariert werden. Eine Fachkraft ist eine Per-
son, die aufgrund ihrer fachlichen Ausbildung, Schulung und/oder Erfahrung befähigt ist, Risiken zu
erkennen und Gefährdungen zu vermeiden, die bei der Benutzung des Produkts auftreten.
Bestimmungsgemässe Verwendung
Geberit Hygienespülungen sind zum automatischen, periodischen Wasseraustausch in Trinkwasser-
installationen bestimmt. Jede andere Verwendung gilt als nicht bestimmungsgemäss. Geberit über-
nimmt keine Haftung für die Folgen aus nicht bestimmungsgemässer Verwendung.
Allgemeine Sicherheitshinweise
• Keine Veränderungen oder Zusatzinstallationen am Produkt vornehmen.
• Reparaturen dürfen nur mit Originalersatz- und -zubehörteilen durch eine Fachkraft ausgeführt
werden.
• Absperrventil vor Geberit HS01 Hygienespülung vorsehen.
• Während eines Spülvorgangs Batterie nicht entfernen. Magnetventil schliesst nicht automatisch,
wenn Batterie entfernt wird.
• Vor direkter Sonneneinstrahlung schützen. Direkte Sonneneinstrahlung kann den Deckel der
Steuereinheit verfärben.
Sicherheitshinweise für HS01 Hygienespülung mit Siphon
• Geberit HS01 Hygienespülung nur in vertikaler Position betreiben.
• Geberit HS01 Hygienespülung mit 4 Befestigungsschrauben an der Wand fixieren.
• Keinen zusätzlichen Siphon in die Abwasserleitung einbauen. Die Geberit HS01 Hygienespülung
verfügt über einen integrierten Siphon.
• Bei Verstopfung des Ablaufs kann Wasser aus dem Überlauf der Geberit HS01 Hygienespülung
austreten.
Sicherheitshinweise für Geberit Steuereinheit für HS01 Hygienespülung
• Steuereinheit nur an eine fest montierte Versorgungsleitung anschliessen.
• Steuereinheit nicht in Wasser tauchen.
• Zwischen Auslauf und Abwasserleitung einen Abstand von mindestens 20mm vorsehen (freier
Auslauf gemäss DIN EN 1717:2011-08).

DE
418014406212999819 © 09-2022
970.124.00.0(01)
Produktbeschreibung
Aufbau Geberit HS01 Hygienespülung
TIME
ET
FLUSH
MODE
3
DAYS
7
DAYS
TEST
'$<6
92/80(7(6792/80(/,75('$<6


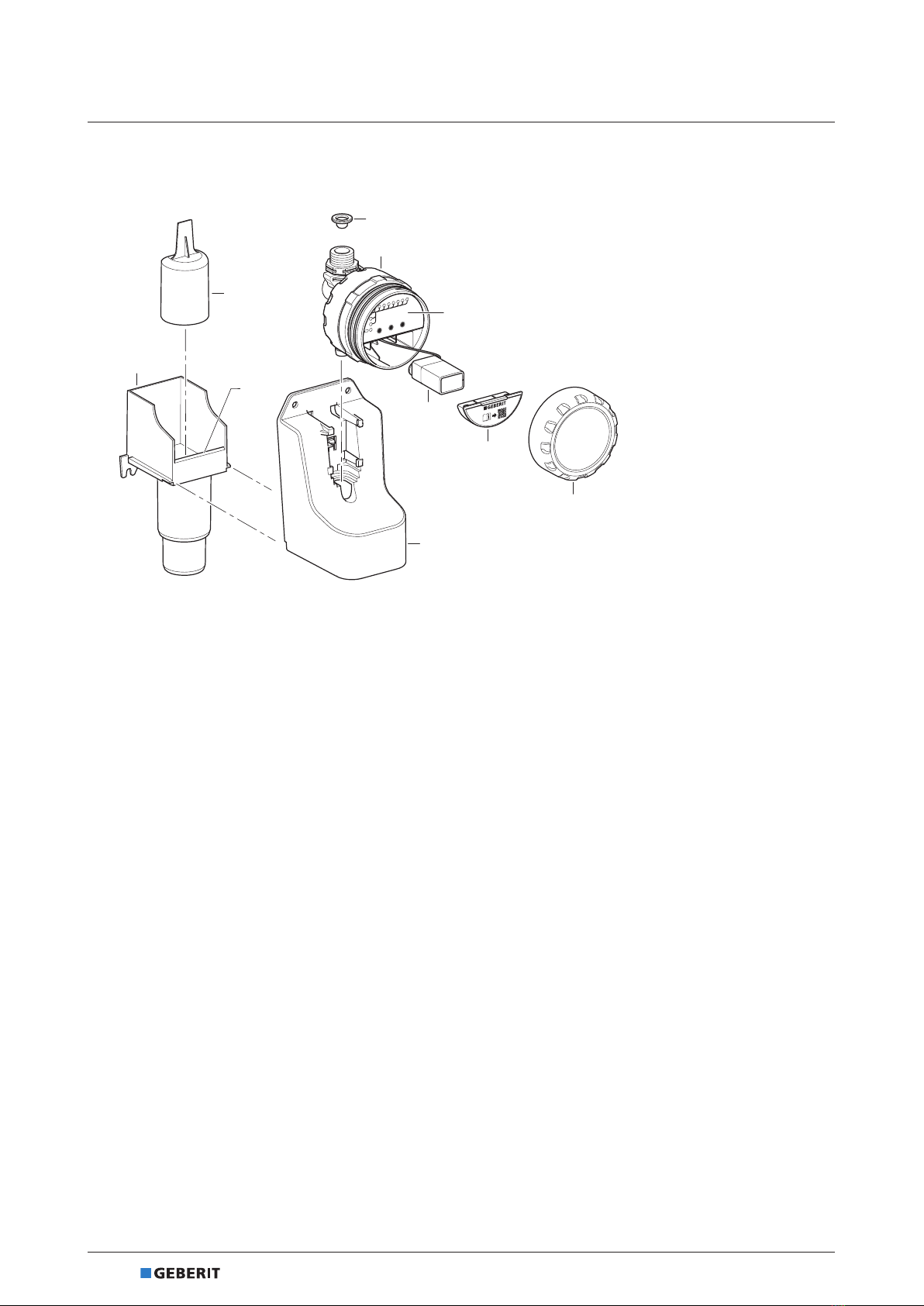

Abbildung1: Geberit HS01 Hygienespülung
1 Korbfilter
2 Steuereinheit
3 Bedienfeld
4 Batterie
5 Deckel des Batteriefachs
6 Deckel der Steuereinheit
7 Gehäuse
8 Überlauf
9 Siphon Unterteil
10 Siphon Oberteil

DE
18014406212999819 © 09-2022
970.124.00.0(01) 5
Aufbau Geberit Steuereinheit für HS01 Hygienespülung
TIME
ET
FLUSH
MODE
3
DAYS
7
DAYS
TEST
'$<6
92/80(7(6792/80(/,75('$<6

Abbildung2: Geberit Steuereinheit für HS01 Hygienespülung
1 Korbfilter
2 Steuereinheit
3 Bedienfeld
4 Batterie
5 Deckel des Batteriefachs
6 Deckel der Steuereinheit
7 Auslauf
Technische Daten
Schutzart IPX4
Betriebsspannung 9 V DC
Batterietyp Alkali-Batterie 6LR61 (9 V)
Lebensdauer der Batterie bei Spülintervall =1Tag >1,5Jahre
Fliessdruck 0,2–10 bar
Betriebstemperatur 0–70 °C
Spülleistung 3 l/min
Spülvolumen Werkseinstellung 3l
Spülvolumen Einstellbereich 1–20l
Spülintervall Werkseinstellung 72 h
Wasserverbrauch pro Jahr
Bei einem Spülvolumen von 3l pro Spülung ergibt sich folgender Wasserverbrauch:
Spülintervall
[Tage]
Wasserverbrauch
[l/Jahr]
1 1095
3 365
7 156

DE
618014406212999819 © 09-2022
970.124.00.0(01)
Bedienung
Störungen beheben
Störung Ursache Behebung
LED blinkt alle
2Sekunden, keine
Spülauslösung.
Batterie fast verbraucht1) ▶ Batterie ersetzen. → Siehe Betriebsanleitung
970.123.00.0.
Keine LED leuchtet.
Steuereinheit im Stand-
by-Modus
▶ Taste <TEST> drücken. Steuereinheit zeigt aktu-
elle Einstellngen an.
Batterie verbraucht
▶ Taste <TEST> drücken. Falls keine Anzeige, Bat-
terie ersetzen. → Siehe Betriebsanleitung
970.123.00.0.
Wasser läuft aus dem
Überlauf.
Siphon oder Abwasserlei-
tung verstopft
▶ Absperrhahn schliessen.
▶ Siphon reinigen und entkalken. → Siehe „Siphon
reinigen und entkalken“, Seite 9.
▶ Abwasserleitung überprüfen.
Abwasserleitung doppelt
siphoniert ▶ Zweiten Siphon demontieren.
Ungenügende Lüftungs-
leitung im
Entwässerungssystem
▶ Lüftungsleitung im Entwässerungssystem überprü-
fen.
Spült nicht.
Magnetventil oder
Steuereinheit defekt
▶ Magnetventil testen. → Siehe „Eingestelltes Spül-
volumen überprüfen“, Seite 7.
▶ Steuereinheit ersetzen.
Batterie verbraucht ▶ Batterie ersetzen. → Siehe Betriebsanleitung
970.123.00.0.
Leitungsdruck zu
schwach ▶ Leitungsdruck überprüfen (0,2–10bar).
Korbfilter verstopft ▶ Korbfilter reinigen. → Siehe „Korbfilter reinigen“,
Seite 8.
Wasser läuft ständig. Magnetventil oder
Steuereinheit defekt
▶ Absperrhahn schliessen.
▶ Magnetventil testen. → Siehe „Eingestelltes Spül-
volumen überprüfen“, Seite 7.
▶ Steuereinheit ersetzen.
1) Wenn die Batterie fast verbraucht ist, finden keine Spülauslösungen mehr statt.

DE
18014406212999819 © 09-2022
970.124.00.0(01) 7
Eingestelltes Spülvolumen
überprüfen

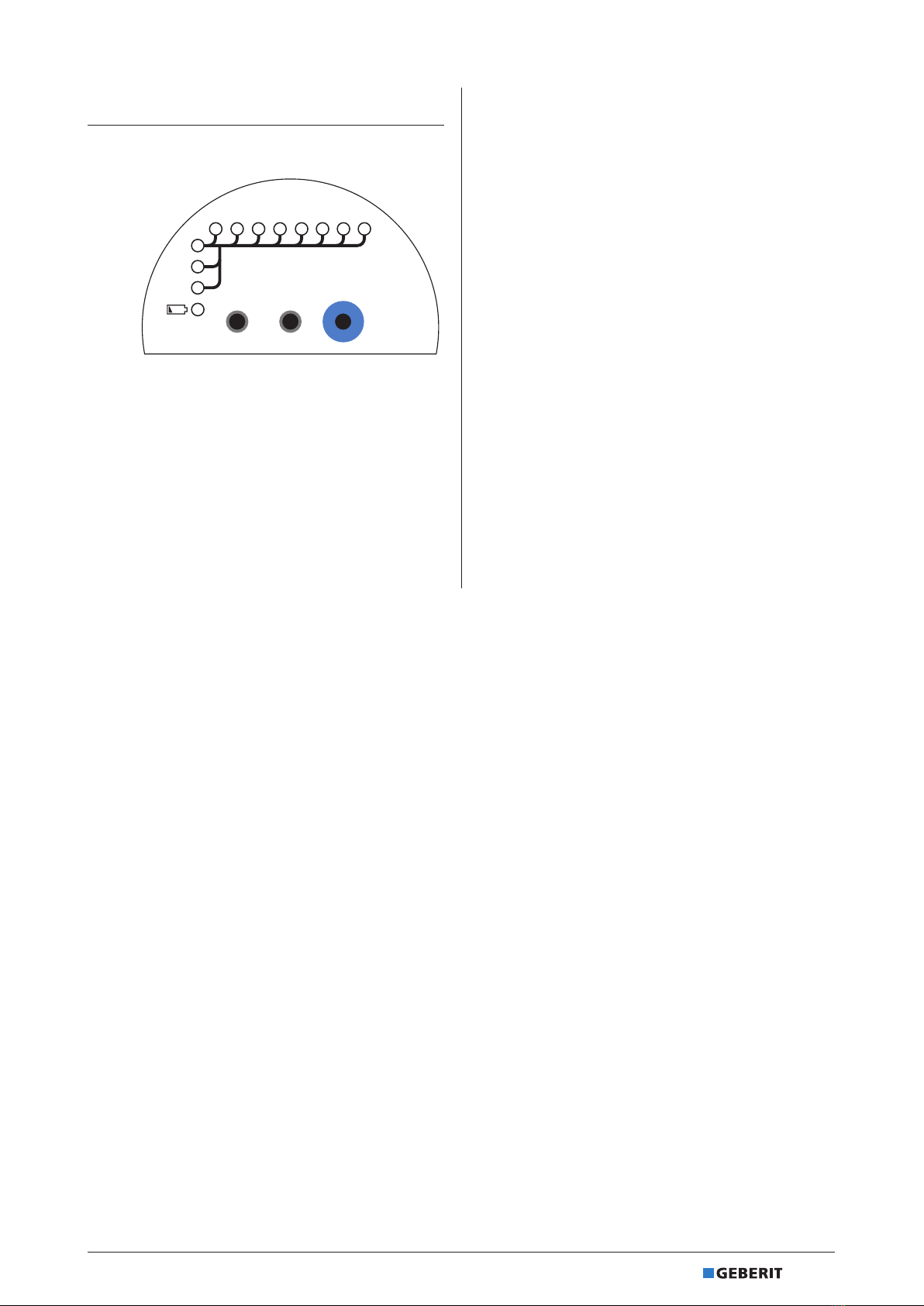

▶Taste <TEST> für 1 Sekunde drücken.
'$<6
92/80(7(6792/80(/,75('$<6
✓ Das Magnetventil öffnet, und es fliesst
Wasser.
✓ Das Magnetventil schliesst automatisch,
wenn das eingestellte Spülvolumen
erreicht ist.
Das Spülvolumen kann wie folgt bestimmt werden:
Spülvolumen =
Öffnungszeit des Magnetventils • Spülleistung
Die Spülleistung beträgt 3l/min.

DE
818014406212999819 © 09-2022
970.124.00.0(01)
Instandhaltung
Wartung
Nachfolgend beschriebene Wartungsarbeiten alle 2
Jahre durch eine Fachkraft durchführen lassen.
• Korbfilter reinigen → siehe „Korbfilter reinigen“,
Seite 8.
• Siphon reinigen und entkalken → siehe „Siphon
reinigen und entkalken“, Seite 9.
Korbfilter reinigen

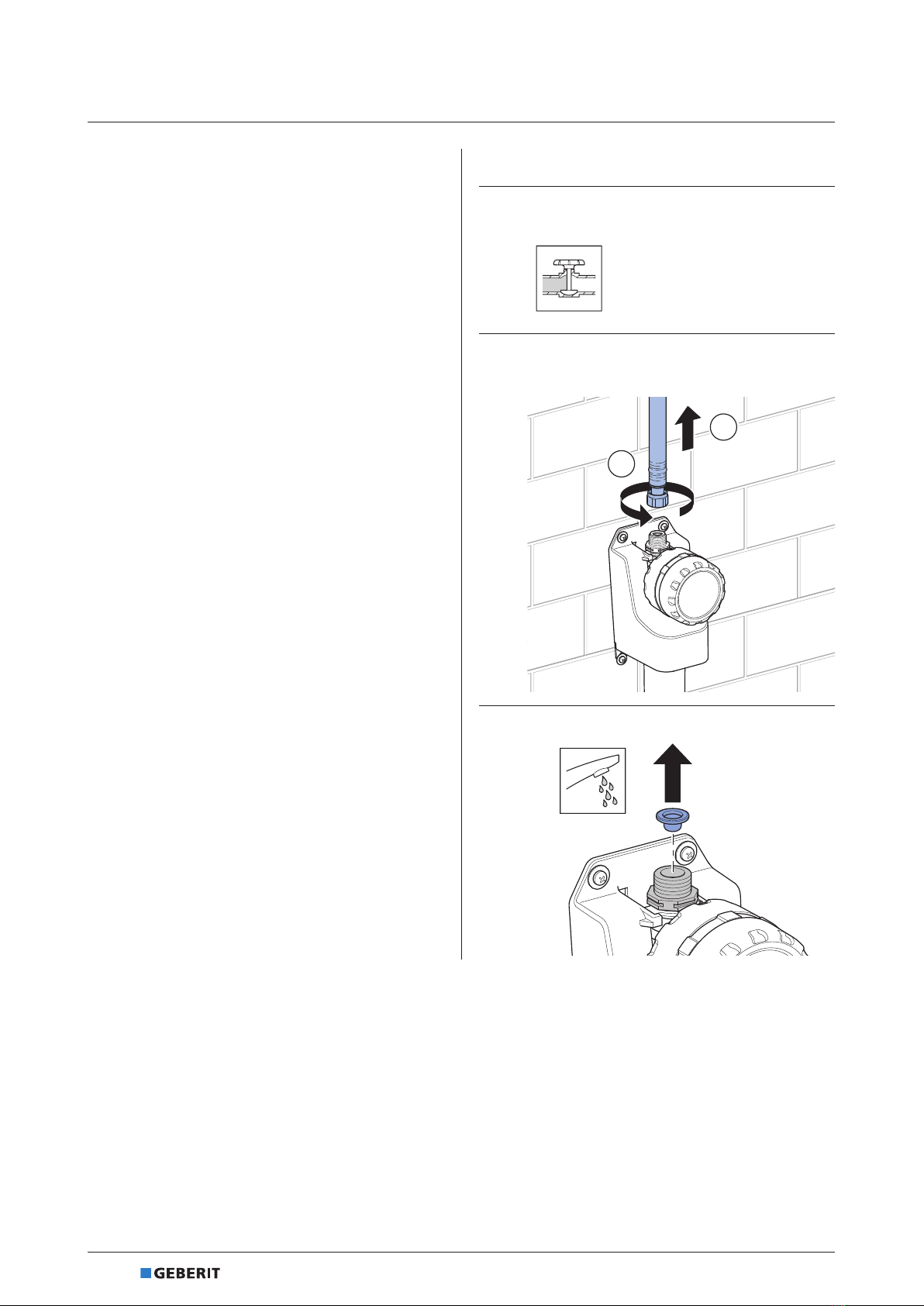

1Wasserzufuhr schliessen.
2Versorgungsleitung von Hygienespülung
trennen.

3Korbfilter entnehmen und reinigen.

DE
18014406212999819 © 09-2022
970.124.00.0(01) 9
4Korbfilter wieder einsetzen oder ersetzen
(Art.-Nr. 243.752.00.1).
5Versorgungsleitung anschliessen.
*
6Wasserzufuhr öffnen.
7Wasseranschluss auf Dichtheit prüfen.
Siphon reinigen und entkalken
1Wasserzufuhr schliessen.
2Versorgungsleitung von Hygienespülung
trennen.

3Gehäuse mit Steuereinheit demontieren.
1;

DE
10 18014406212999819 © 09-2022
970.124.00.0(01)
4Oberteil des Siphons entnehmen.
5Oberteil und Unterteil des Siphons reinigen
und entkalken wenn erforderlich.
6Oberteil des Siphons einsetzen.
7Gehäuse montieren.
1;
8Versorgungsleitung anschliessen.
*
9Wasserzufuhr öffnen.

DE
18014406212999819 © 09-2022
970.124.00.0(01) 11
10 Wasseranschluss auf Dichtheit prüfen. Steuereinheit ersetzen
1Wasserzufuhr schliessen.
2Versorgungsleitung von Hygienespülung
trennen.

3Defekte Steuereinheit nach oben herauszie-
hen und entsorgen.

DE
12 18014406212999819 © 09-2022
970.124.00.0(01)
4Schutzkappe der neuen Steuereinheit
abnehmen (Art.-Nr. 616.291.00.1).
5Steuereinheit einsetzen.
6Versorgungsleitung anschliessen.
*

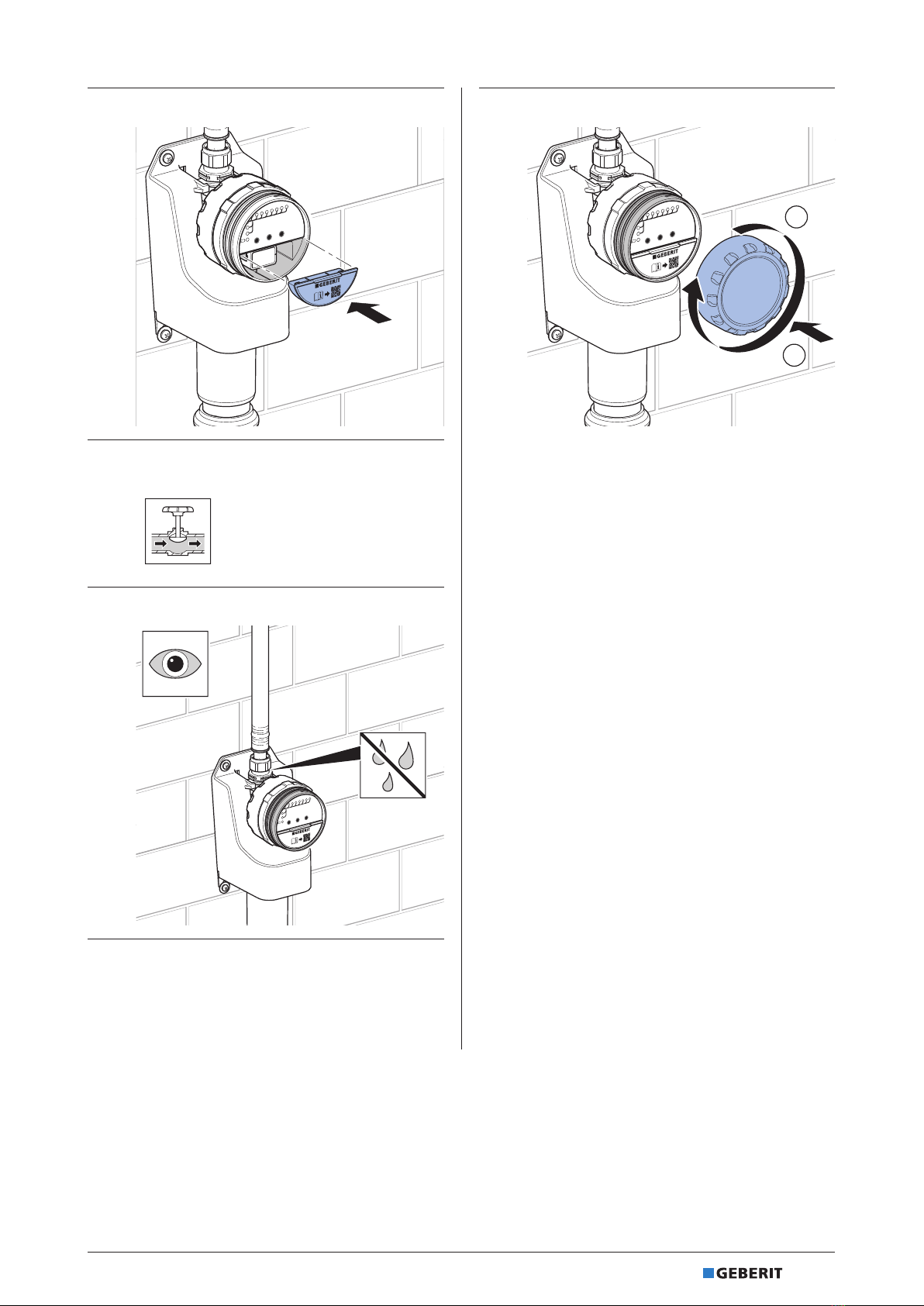

7Deckel der Steuereinheit öffnen.

'$<6
92/80(7(6792/80(/,75('$<6
8Deckel des Batteriefachs öffnen.
'$<6
'$<6
92/80(7(6792/80(/,75('$<6
9Batterie einsetzen.
7
'$<6
92/80(7(6792/80(/,75('$<6

DE
18014406212999819 © 09-2022
970.124.00.0(01) 13
10 Deckel des Batteriefachs schliessen.
'$<6
92/80(7(6792/80(/,75('$<6
11 Wasserzufuhr öffnen.
12 Wasseranschluss auf Dichtheit prüfen.
TIME
ET
FLUSH
MODE TEST
3
1
DAYS
7
'$<6
92/80(7(6792/80(/,75('$<6
13 Die Geberit HS01 Hygienespülung arbeitet
jetzt mit Werkseinstellungen. Falls notwen-
dig, Spülintervall und Spülvolumen erneut
einstellen. → Siehe Betriebsanleitung
970.123.00.0.
14 Deckel der Steuereinheit schliessen.

'$<6
92/80(7(6792/80(/,75('$<6

DE
14 18014406212999819 © 09-2022
970.124.00.0(01)
Entsorgung
Inhaltsstoffe
Dieses Produkt ist konform mit den Anforderungen der Richtlinie 2011/65/EU (RoHS) (Beschränkung der
Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten).
Entsorgung von Elektro- und Elektronik-Altgeräten
Das Symbol der durchgestrichenen Abfalltonne auf Rädern bedeutet, dass Elektro- und Elektronik-Altgeräte
nicht im Restmüll entsorgt werden dürfen, sondern einer getrennten Entsorgung zuzuführen sind. Endnutzer
sind gesetzlich verpflichtet, Altgeräte zur fachgerechten Entsorgung an öffentliche Entsorgungsträger, an
Vertreiber oder an Geberit zurückzugeben. Zahlreiche Vertreiber von Elektro- und Elektronikgeräten sind zur
unentgeltlichen Rücknahme von Elektro- und Elektronik-Altgeräten verpflichtet. Für eine Rückgabe an
Geberit ist mit der zuständigen Vertriebs- oder Servicegesellschaft Kontakt aufzunehmen.
Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungs-
frei aus dem Altgerät entnommen werden können, sind vor der Abgabe an eine Entsorgungsstelle vom Alt-
gerät zu trennen.
Falls personenbezogene Daten im Altgerät gespeichert sind, sind Endnutzer selbst dafür verantwortlich,
diese vor der Abgabe an eine Entsorgungsstelle zu löschen.

EN
18014406212999819 © 09-2022
970.124.00.0(01) 15
Safety
About this document
This document applies to the professional maintenance of the following products:
• Geberit HS01 hygiene flush unit
• Geberit HS01 hygiene flush unit, control unit
Target group
Maintenance and repair work on this product may only be performed by skilled persons. A skilled
person is a person who, due to their specialist education, training and/or experience, is able to
recognise risks and avoid hazards that may arise when using the product.
Intended use
Geberit hygiene flush units are intended for automatic, periodic water replacement in drinking water
installations. Using them for any other purpose is deemed improper. Geberit accepts no liability for
the consequences of improper use.
General safety notes
• Do not modify the product or add any additional modules.
• Repairs may only be carried out by a skilled person using original spare parts and accessories.
• Provide a stop valve upstream of the Geberit HS01 hygiene flush unit.
• Do not remove the battery during a flushing process. Solenoid valve does not close automatically if
battery is removed.
• Protect from direct sunlight. Exposure to direct sunlight can discolour the control unit cover.
Safety notes for HS01 hygiene flush unit with trap
• Only operate the Geberit HS01 hygiene flush unit in a vertical position.
• Mount the Geberit HS01 hygiene flush unit on the wall using 4 fastening screws.
• Do not install an additional trap in the discharge pipe. The Geberit HS01 hygiene flush unit has an
integrated trap.
• Should the drain become clogged, water can leak from the Geberit HS01 hygiene flush unit.
Safety notes for Geberit control unit for HS01 hygiene flush unit
• Only connect the control unit to a securely mounted supply pipe.
• Do not immerse the control unit in water.
• Ensure a distance of at least 20mm between the outlet and discharge pipe (free outlet in
accordance with DIN EN 1717:2011-08).

EN
16 18014406212999819 © 09-2022
970.124.00.0(01)
Product description
Structure of Geberit HS01 hygiene flush unit
TIME
ET
FLUSH
MODE
3
DAYS
7
DAYS
TEST
'$<6
92/80(7(6792/80(/,75('$<6

Figure1: Geberit HS01 hygiene flush unit
1 Basket filter
2 Control unit
3 Control panel
4 Battery
5 Battery compartment cover
6 Control unit cover
7 Housing
8 Overflow
9 Trap, lower part
10 Trap, upper part

EN
18014406212999819 © 09-2022
970.124.00.0(01) 17
Structure of Geberit control unit for HS01 hygiene flush unit
TIME
ET
FLUSH
MODE
3
DAYS
7
DAYS
TEST
'$<6
92/80(7(6792/80(/,75('$<6

Figure2: Geberit control unit for HS01 hygiene flush unit
1 Basket filter
2 Control unit
3 Control panel
4 Battery
5 Battery compartment cover
6 Control unit cover
7 Outlet
Technical data
Degree of protection IPX4
Operating voltage 9 V DC
Battery type Alkaline manganese battery 6LR61 (9 V)
Battery service life at flush interval =1day >1.5years
Flow pressure 0.2–10bar
Operating temperature 0–70 °C
Flush performance 3 l/min
Flush volume factory setting 3 l
Flush volume adjustment range 1–20 l
Flush interval factory setting 72h
Annual water consumption
A flush volume of 3l per flush results in the following water consumption:
Flush interval
[Days]
Water consumption
[l/year]
1 1095
3 365
7 156

EN
18 18014406212999819 © 09-2022
970.124.00.0(01)
Operation
Rectifying malfunctions
Malfunction Cause Rectification
LED flashes every
2seconds, no flush
actuation.
Battery almost dead1) ▶ Replace the battery. → See operation manual
970.123.00.0.
No LED is lit.
Control unit is in standby
mode
▶ Press the <TEST> button. Control unit shows the
current settings.
Battery dead
▶ Press the <TEST> button. Replace the battery if
nothing appears on the display. → See operation
manual 970.123.00.0.
Water is flowing from the
overflow.
Trap or discharge pipe
clogged
▶ Close the water tap.
▶ Clean and descale the trap. → See "Cleaning and
descaling the trap", page 22.
▶ Check the discharge pipe.
Discharge pipe doubly
trapped ▶ Remove the second trap.
Insufficient ventilation
pipe in the drainage
system
▶ Check the ventilation pipe in the drainage system.
Does not flush.
Solenoid valve or control
unit defective
▶ Test the solenoid valve. → See "Checking the set
flush volume", page 19.
▶ Replace the control unit.
Battery dead ▶ Replace the battery. → See operation manual
970.123.00.0.
Pipe pressure too low ▶ Check the pipe pressure (0.2–10bar).
Basket filter clogged ▶ Clean the basket filter. → See "Cleaning the
basket filter", page 20.
Water runs continuously. Solenoid valve or control
unit defective
▶ Close the water tap.
▶ Test the solenoid valve. → See "Checking the set
flush volume", page 19.
▶ Replace the control unit.
1) Flush actuations will no longer take place if the battery is almost dead.

EN
18014406212999819 © 09-2022
970.124.00.0(01) 19
Checking the set flush volume
▶Press the <TEST> button for 1second.
'$<6
92/80(7(6792/80(/,75('$<6
✓ The solenoid valve opens and water
begins to flow.
✓ The solenoid valve closes automatically
once the set flush volume has been
reached.
The flush volume can be determined as follows:
Flush volume =
solenoid valve opening time • flush performance
The flush performance is 3l/min.

EN
20 18014406212999819 © 09-2022
970.124.00.0(01)
Maintenance
Maintenance
Have the maintenance work described below
carried out every 2years by a skilled person.
• Clean the basket filter → see "Cleaning the
basket filter", page 20.
• Clean and descale the trap → see "Cleaning and
descaling the trap", page 22.
Cleaning the basket filter
1Close the water supply valve.
2Disconnect the supply pipe from the hygiene
flush unit.

3Remove and clean the basket filter.
