Genius G1100 User manual

Welcome. Thank you for buying the NOCO Genius®
G1100. Read and understand the User Guide before
operating the charger. For questions regarding our
chargers, view our comprehensive support information at
www.no.co/support. To contact NOCO for personalized
support (not available in all areas), visit www.no.co/connect.
What’s In The Box.
• G1100 Smart Charger
• (1) Battery Clamp Connectors
• (1) Eyelet Terminal Connectors
• User Guide
• Information Guide and Warranty
User Guide
G1100V2.0
PRIOR TO USE, READ AND UNDERSTAND
PRODUCT SAFETY INFORMATION.
Failure to follow the instructions may result
in ELECTRICAL SHOCK, EXPLOSION,
or FIRE, which may result in SERIOUS
INJURY, DEATH, DAMAGE TO DEVICE or
PROPERTY. Do not discard this information.
DANGER

Contacting NOCO.
About G1100. The NOCO Genius®G1100 represents
some of the most innovative and advanced technology on
the market, making each charge simple and easy. It is quite
possibly the safest and most efcient charger you will ever
use. The G1100 is designed for charging all types of 6V &
12V lead-acid and 12V lithium-ion batteries, including Wet
(Flooded), Gel, MF (Maintenance-Free), CA (Calcium), EFB
(Enhanced Flooded Battery), AGM (Absorption Glass Mat),
and LIB (Lithium Ion) batteries. It is suitable for charging
battery capacities from 2 to 40 Amp-Hours and maintaining
all battery sizes.
Mounting. The G1100 has two (2) external holes for
mounting. Mount the charger in a desired location with
#6 self-drill screws. Make sure there are no obstructions
behind the mounting surface. It is important to keep in
mind the distance to the battery. The DC cable length from
the charger, with either the battery clamp or eyelet terminal
connectors, is approximately 75-inches (1,900mm). Allow
for 12-inches (304mm) of slack between connections.
Charging Modes. The G1100 has ve (5) modes:
Standby, 12V NORM, 12V COLD/AGM, 6V NORM, and
12V LITHIUM. Some charge modes must be pressed
and held for three (3) seconds to enter the mode. These
“Press and Hold” modes are advanced charging modes
that require your full attention before selecting. “Press
and Hold” are indicated on the charger by a red line. It is
important to understand the differences and purpose of
each charge mode. Do not operate the charger until you
conrm the appropriate charge mode for your battery.
Below is a brief description:
1.800.456.6626
[email protected]
30339 Diamond Parkway, #102
Glenwillow, OH 44139
United States of America
Phone:
Email:
Mailing Address:

2
Mode Explanation
12V
NORM
Standby
12V
COLD/
AGM
14.8V | 1.1A | 2-40Ah Batteries
6V
NORM
7.25V | 1.1A | 2-40Ah Batteries
Press & Hold
Press & Hold
No Power
14.5V | 1.1A | 2-40Ah Batteries
12V
LITHIUM
In Standby mode, the charger is not
charging or providing any power to
the battery. Energy Save is activated
during this mode, drawing microscopic
power from the electrical outlet. When
selected, an orange LED will illuminate.
For charging 12-volt Wet Cell, Gel Cell,
Enhanced Flooded, Maintenance-Free
and Calcium batteries. When selected,
a white LED will illuminate.
For charging 12-volt batteries in cold
temperatures below 50ºF (10ºC) or
AGM batteries. When selected, a blue
LED will illuminate.
For charging 6-volt Wet Cell, Gel Cell,
Enhanced Flooded, Maintenance-Free
and Calcium batteries. When selected,
a white LED will illuminate.
For charging 12-volt lithium-ion
batteries, including lithium iron
phosphate. When selected, a blue
LED will illuminate.
14.2V | 1.1A | 2-40Ah Batteries

Using 6V NORM. [Press & Hold]
6V NORM charge mode is designed for 6-volt lead-acid
batteries only, like Wet Cell, Gel Cell, Enhanced Flooded,
Maintenance-Free and Calcium batteries. Consult the
battery manufacturer before using this mode.
CAUTION. THIS MODE IS FOR 6-VOLT LEAD-ACID
BATTERIES ONLY.
Using 12V Lithium. [Press & Hold]
12V Lithium charge mode is designed for 12-volt
lithium-ion batteries only, including lithium iron phosphate.
CAUTION. USE THIS MODE WITH CARE. THIS MODE
IS FOR 12-VOLT LITHIUM BATTERIES ONLY. LITHIUM-
ION BATTERIES ARE MADE AND CONSTRUCTED
IN DIFFERENT WAYS AND SOME MAY OR MAY NOT
CONTAIN A BATTERY MANAGEMENT SYSTEM (BMS).
CONSULT THE LITHIUM BATTERY MANUFACTURER
BEFORE CHARGING AND ASK FOR RECOMMENDED
CHARGING RATES AND VOLTAGES. SOME LITHIUM-
ION BATTERIES MAY BE UNSTABLE AND UNSUITABLE
FOR CHARGING. MAKE SURE YOU PURCHASE YOUR
LITHIUM-ION BATTERY FROM A WELL-KNOWN AND
REPUTABLE BRAND.
Connecting to the Battery.
Do not connect the AC power plug until all other
connections are made. Identify the correct polarity of
the battery terminals on the battery. The positive battery
terminal is typically marked by these letters or symbol
(POS,P,+). The negative battery terminal is typically
marked by these letters or symbol (NEG,N,-). Do not make
any connections to the carburetor, fuel lines, or thin,
sheet metal parts. The below instructions are for
a negative ground system (most common). If your
vehicle is a positive ground system (very uncommon),
follow the below instructions in reverse order.

4
1.) Connect the positive (red) battery clamp or eyelet
terminal connector to the positive (POS,P,+) battery
terminal.
2.) Connect the negative (black) battery clamp or eyelet
terminal connector to the negative (NEG,N,-) battery
terminal or vehicle chassis.
3.) Connect the battery charger’s AC power plug into a
suitable electrical outlet. Do not face the battery when
making this connection.
4.) When disconnecting the battery charger, disconnect
in the reverse sequence, removing the negative rst (or
positive rst for positive ground systems).
Begin Charging.
1.) Verify the voltage and chemistry of the battery.
2.) Conrm that you have connected the battery clamps
or eyelet terminal connectors properly and the AC power
plug is plugged into an electrical outlet.
3.) The charger will begin in Standby mode, indicated by
an orange LED. In Standby, the charger is not providing
any power.
4.) Press the mode button to toggle to the appropriate
charge mode (press and hold for three seconds to enter
an advanced charge mode) for the voltage and chemistry
of your battery.
5.) The mode LED will illuminate the selected charge
mode and the Charge LEDs will illuminate (depending on
the health of the battery) indicating the charging process
has started.
6.) The charger can now be left connected to the battery
at all times to provide maintenance charging.

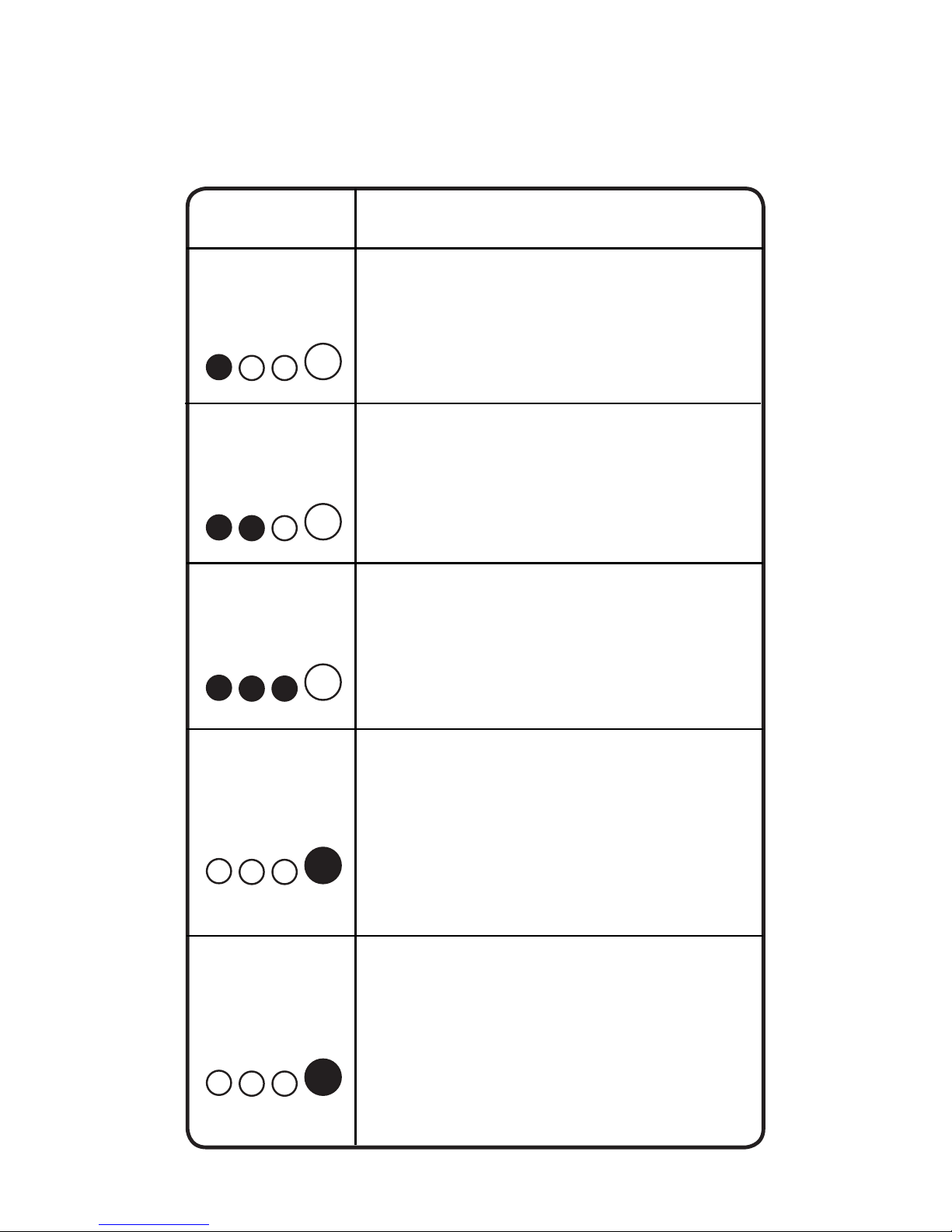

Understanding Charge LEDs.
The charger has four (4) Charge LEDs - 25%, 50%, 75%
and 100%. These Charge LEDs indicate the connected
battery(s) state-of-charge (SOC). See the explanation
below:
LED Explanation
Maintenance
Green LED
25%
Red LED The 25% Charge LED will slowly
pulse “on” and “off”, when the battery
is less than 25% fully charged. When
the battery is 25% charged, the red
Charge LED will be solid.
50%
Red LED
During maintenance charging, the
100% Charge LED will pulse “on”
and “off” slowly. When the battery is
topped off and fully charged again,
the 100% Charge LED will turn
solid green. The charger can be left
connected to the battery indenitely.
75%
Orange LED
The 50% Charge LED will slowly
pulse “on” and “off”, when the battery
is less than 50% fully charged. When
the battery is 50% charged, the red
Charge LED will be solid.
The 75% Charge LED will slowly
pulse “on” and “off”, when the battery
is less than 75% fully charged. When
the battery is 75% charged, the
orange Charge LED will be solid.
The 100% Charge LED will slowly
pulse “on” and “off”, when the battery
is less than 100% fully charged. When
the battery is fully charged, the green
LED will be solid, and the 25%, 50%
and 75% Charge LEDs will turn “off”.
100%
Green LED
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%

6
Understanding Advanced Diagnostics.
Advanced Diagnostics is used when displaying Error
Conditions. It will display a series of blink sequences
that help you identify the cause of the error and
potential solutions.
All Error Conditions are displayed with the Error LED
and Standby LED ashing back and forth. The
number of ashes between each pulse denotes a
potential Error Condition (except reverse polarity and
low-voltage battery).
Error Reason/Solution
Single
Flash
Battery will not hold a charge.
Have battery checked by a
professional.
Possible battery short.
Have battery checked by a
professional.
Battery voltage is too high for
the selected charge mode.
Check the battery and charge
mode.
Error LED
Solid Red
Reverse polarity. Reverse the
battery connections.
Battery voltage is too low for
charge to detect or charger
is in supply. Jumpstart the
battery to raise the battery
voltage.
Double
Flash
Triple
Flash
Standby
Solid Orange

Memory
Returns to last selected mode when restarted
Interactive
Alters the charging process based on organic
battery feedback
Recovery
Applies a high-voltage pulse charge when low-
voltage, sulfation or lost capacity is detected
Safe
Protects against reverse polarity, sparks,
overcharging, overcurrent, open-circuits,
short-circuits and overheating
Fast
Charges two times faster than traditional
battery chargers
Compensation
Adjusts for varying A/C line voltage for
consistent charging
Rugged
Dirt, water, UV, impact and crush resistant
Compact
High-frequency energy conversion for
ultra-compact, lightweight and portable charger
Start-Stop
Counteracts increased cyclic energy demands
placed on batteries in micro-hybrid vehicles
Firewall
Multi-level safety barrier that prevents abnormal
and unsafe conditions

8
Optimization
Stabilizes internal battery chemistry for
increased performance and longevity
Maintenance Plus
Keeps the battery fully charged without
overcharging allowing the charger to be
safely connected indenitely
Energy Save
Minimizes energy consumption when full
power is not needed
Load Tracking
Charge LEDs dynamically track the
batteries state-of-charge when a load
outpaces the charge current
Diagnostics
Intuitive visual diagnostic tool for detecting
reverse polarity, low-voltage or damaged
batteries
CANBUS
Automatically enables the charging port to
charge CANBUS systems
Thermal Monitor
Internal temperature sensors adjust charge
based on ambient climate

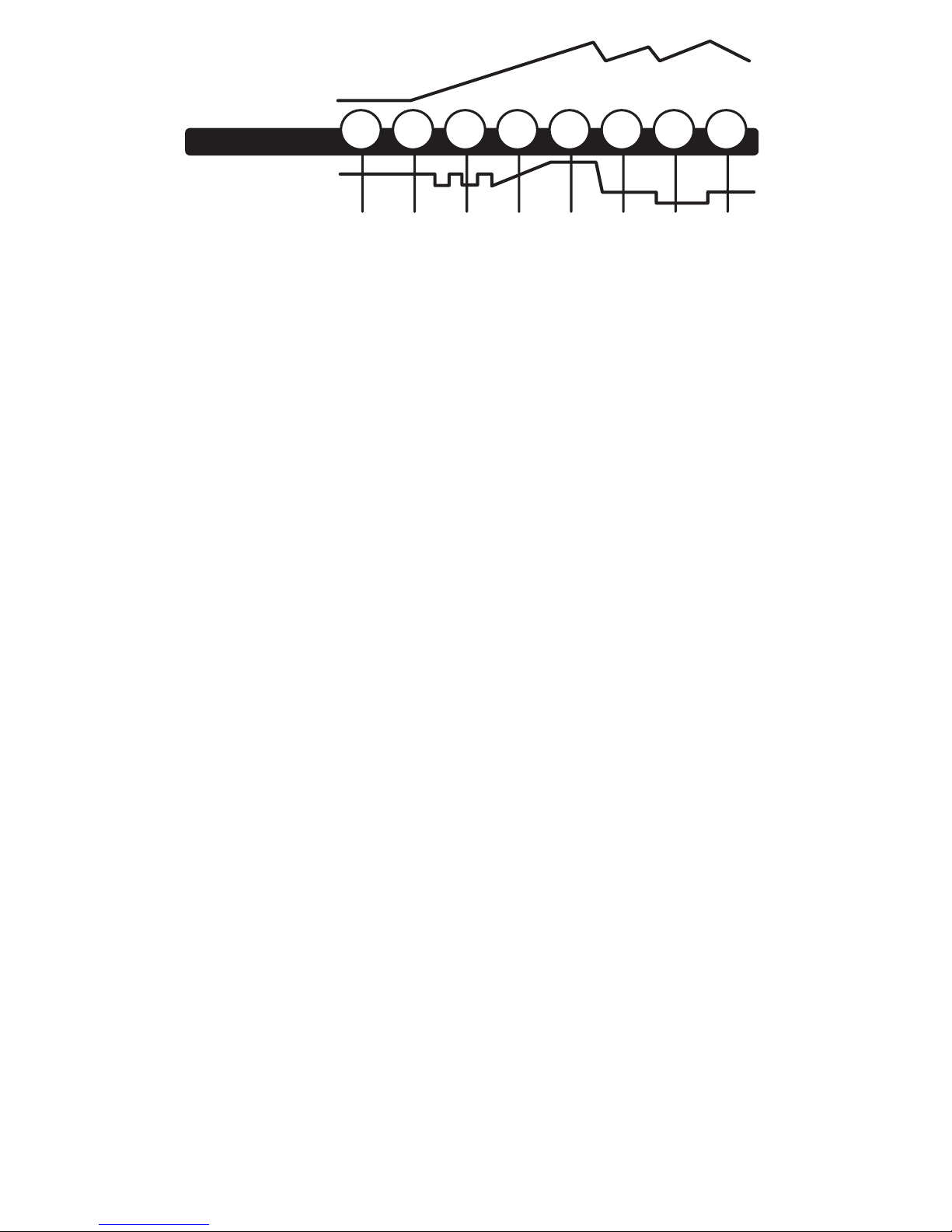

1 2 3 4 5 6 7 8
Analyze
Step
Voltage (V)
Current (A)
Initialize
Diagnose
Bulk
Optimization
Recovery
Absorption
Maintenance
Charging Steps.
Step 1 & 2: Analyze & Diagnose
Checks the battery’s initial condition, including voltage,
state-of-charge and health, to determine if the battery is
stable before charging.
Step 3: Recovery
Initializes the Recovery desulfation process (if needed) for
deeply discharged or sulfated batteries by pulsing small
amounts of current.
Step 4: Initialize
Starts the charging process with a gentle (soft) charge.
Step 5: Bulk
Begins the Bulk charging process based on the condition
of the battery and returns 80% of the battery’s capacity.
Step 6: Absorption
Brings the charge level to 90% by delivering small amounts
of current to provide a safe, efcient charge. This limits
battery gassing and is essential to prolonging battery life.
Step 7: Optimization
Finalizes the charging process and brings the battery to
maximum capacity. In this step, the charger utilizes multi-
layered charging proles to fully recapture capacity and
optimize the specic gravity of the battery for increased
run time and performance. The charger will switch to
Maintenance if the battery tells the charger that more
current is needed.

10
Step 8: Maintenance
Continuously monitors the battery to determine when
a maintenance charge should be initiated. If the battery
voltage falls below its target threshold, the charger will
restart the Maintenance cycle until voltage reaches its
optimal state and then discontinues the charge cycle.
The cycle between Optimization and Maintenance is
repeated indenitely to keep the battery at full charge.
The battery charger can be safely left connected
indenitely without the risk of overcharging.
Charging Times.
The estimated time to charge a battery is shown below.
The size of the battery (Ah) and its depth of discharge
(DOD) greatly affect its charging time. The charge time
is based on an average depth of discharge to a fully
charged battery and is for reference purposes only.
Actual data may differ due to battery conditions. The
time to charge a normally discharged battery is based
on a 50% DOD.
Battery Size Approx. Time to Charge In Hours
6V
8
12
18
24
40
3.6
5.5
8.2
10.9
18.2
3.6
5.5
8.2
10.9
18.2
12VAh

110-120 VAC, 50-60Hz
85-130 VAC, 50-60Hz
85% Approx.
30W Max
Various
1.1A (12V),
1.1A (6V)
2V (12V), 2V (6V)
<5mA
0°C to +40°C
8 Step, Smart Charger
6V & 12V
Wet, Gel, MF, CA, EFB,
AGM & LIB
2-40Ah (12V), 2-40Ah (6V),
Maintains All Battery Sizes
IP65
Natural Convection
6.02 x 2.5 x 1.5 Inches
0.81 Pounds
Input Voltage AC:
Working Voltage AC:
Efciency:
Power:
Charging Voltage:
Charging Current:
Low-Voltage Detection:
Back Current Drain:
Ambient Temperature:
Charger Type:
Type of Batteries:
Battery Chemistries:
Battery Capacity:
Housing Protection:
Cooling:
Dimensions (L x W x H):
Weight:
Technical Specications.

12
Bienvenue. Merci pour l’achat d’un NOCO Genius®
G1100. Veuillez lire et comprendre le manuel d’utilisation
avant d’utiliser l’appareil. Pour toutes questions concernant
nos chargeurs, veuillez consulter nos informations
exhaustives à l’adresse www.no.co/support. Pour contacter
NOCO an d’avoir un service personnalisé (n’existe pas
dans toutes les régions), consultez l’adresse
www.no.co/connect.
Contenu de la boîte.
• G1100 Chargeur intelligent
• (1) Bride de serrage HD pour batterie
• (1) Connecteurs de borne à œil
• Manuel d’utilisation
• Guide d’utilisation et garantie
Manuel d’utilisation
G1100V2.0
AVANT TOUTE UTILISATION -
VEUILLEZ LIRE ET COMPRENDRE
LES INDICATIONS DE SÛRETÉ.Ne
pas respecter ces instructions peut
conduire à un CHOC ÉLECTRIQUE, UNE
EXPLOSION, UN INCENDIE pouvant
causer des BLESSURES GRAVES, LA
MORT ou ENDOMMAGER L’APPAREIL
ou d’autres OBJETS. N’ignorez pas les
informations contenues ici.
DANGER

Contacter NOCO.
À propos de G1100.
Le NOCO Genius®G1100 dispose des technologies parmi
les plus innovantes et avancées du marché, rendant chaque
chargement simple et facile. C’est très probablement un
des chargeurs les plus sûrs et les plus efcaces que vous
utiliserez. Le G1100 est conçu pour charger tous types de
batteries de 6 & 12 V plombacide et 12 V lithium-ions, y
compris des batteries humides, à gel, MF (sans entretien),
CA (Calcium), EFB (Enhanced Flooded Battery), AGM
(Absorption Glass Mat) LIB (Lithium Ion). Il est adapté au
chargement de batteries d’une capacité de 2 à 40 ampères-
heures et à l’entretien des batteries de toutes tailles.
Premiers pas. Avant d’utiliser le chargeur, veuillez lire
attentivement les indications du fabricant et les taux de
chargement recommandés pour la batterie. Soyez certains
de déterminez le voltage et la composition chimique de
la batterie en consultant le guide d’utilisation avant tout
chargement.
Montage.
Le G1100 dispose de deux (2) oeillères externes de xation.
Fixez le chargeur à l’endroit souhaité avec six vis. Assurez-
vous qu’il n’y a pas d’obstructions derrière la surface de
montage. Il est important de garder à l’esprit la distance
jusqu’à la batterie. La longueur du câble DC depuis le
chargeur, avec soit la bride de serrage ou le connecteur
de borne à œil, est approximativement de 1900 mm (75
pouces).
Modes de chargement.
Le G750 dispose de cinq (5) modes : veille, NORMAL 12V,
FROID/AGM 12V, NORMAL 6V et LITHIUM 12V. Pour
déclencher certains modes de chargement, il faut appuyer
pendant trois (3) secondes pour déclencher le mode.
1.800.456.6626
[email protected]
30339 Diamond Parkway, #102
Glenwillow, OH 44139
États-Unis d’Amérique
Téléphone :
E-Mail :
Adresse postale :

14
Ces modes “appuyer et maintenir” sont des modes de
chargement avancés qui retiendront toute votre attention
avant de les déclencher. “Appuyer et charger” sont indiqués
sur le chargeurs sur une ligne rouge. Il est important de
comprendre les différences et les avantages de chaque mode
de chargement. Il est important de charger jusqu’à ce que
vous conrmiez le mode de chargement de votre batterie.
Ci-dessous se trouve une brève description :
NORME
12V
Veille
FROID/
AGM
12V
14.8V | 1.1A | 2-40Ah Batterie
NORME
6V
7.25V | 1.1A | 2-40Ah Batterie
Pas de courant
14.5V | 1.1A | 2-40Ah Batterie
LITHIUM
12V
En mode veille, le chargeur ne charge
pas ou ne fournit aucune électricité à la
batterie. Le mode économie d’énergie
est activé durant ce mode et s’alimente
à très petites doses sur la prise de
courant. Lorsqu’il est choisi, un LED
orange s’allume.
Pour charger une batterie humide, à
gel, EFB (enhanced ooded batteriy),
sans entretien et au calcium. Lorsqu’il
est choisi, un LED blanc s’allume.
Pour charger des batteries de 12 volts
à des températures en-dessous de 10°
C ou des batteries AGM. Lorsqu’il est
choisi, un LED bleu s’allume.
Pour charger une batterie humide, à
gel, EFB (enhanced ooded battery),
sans entretien et au calcium. Lorsqu’il
est choisi, un LED blanc s’allume.
Pour charger des batteries 12 volt
lithium-ions, y compris lithium fer
phosphate. Lorsqu’il est choisi, un
LED bleu s’allume.
Mode Explication
14.2V | 1.1A | 2-40Ah Batterie
Appuyer &
maintenir
Appuyer &
maintenir

Utilisation de la norme 6V
Appuyer & maintenir
Utilisation de la norme 6V Appuyer & maintenir La NORME
6V est conçue uniquement pour des batteries 6 volts
plombacide, comme des batteries humides, à gel, EFB
(enhanced ooded battery), sans entretien ou à calcium.
Consultez le fabricant de batteries avant d’utiliser ce mode.
ATTENTION. CE MODE EST UNIQUEMENT ADAPTÉ À
DES BATTERIES PLOMBACIDE 6 VOLT.
Utilisation du mode lithium 12V.
Appuyer & maintenir
Le mode de chargement lithium 12V est conçu pour
des batteries 12 volts à lithium ions, y compris lithium fer
phosphate.
ATTENTION. UTILISEZ CE MODE AVEC PRÉCAUTION.
CE MODE EST UNIQUEMENT ADAPTÉ À DES
BATTERIES PLOMBACIDE 12 VOLT. LES BATTERIES
LITHIUM-IONS SONT FABRIQUÉES DE MANIÈRES
DIFFÉRENTES ET CERTAINES CONTIENNENT OU NON
DES SYSTÈMES DE GESTION DE BATTERIES (BMS).
CONSULTEZ LE FABRICANT DE BATTERIES LITHIUM
AVANT DE CHARGER ET RENSEIGNEZ-VOUS SUR LES
TAUX DE CHARGEMENT ET DE TENSION. CERTAINES
BATTERIES LITHIUM-IONS PEUVENT ÊTRE INSTABLES
ET INADAPTÉES AU CHARGEMENT.
Connecter la batterie. Ne connectez pas la prise de
courant AC jusqu’à ce que toutes les autres connections
soient faites. Identiez la bonne polarité des bornes de la
batterie sur la batterie. La borne positive de la batterie est
généralement indiquée par ces lettres ou symboles (POS,
P, +). La borne négative de la batterie est généralement
indiquée par ces lettres ou symboles (NEG, N, -). Ne
connectez pas le carburateur, les conduites de carburant,
ou bien des parties nes en métal. Les instructions ci-
dessous sont pour une batterie avec masse négative (cas
le plus courant). Si votre véhicule dispose d’une masse
positive (cas très rare) suivez les instructions en sens
inverse.

16
1.) Connectez la bride de serrage positive (rouge) sur la
borne positive (POS, P, +) de la batterie.
2.) Connectez la bride de serrage négative (noire) avec
la borne négative (NEG, N, -) de la batterie ou avec le
châssis du véhicule.
3.) Branchez la prise de courant AC de la batterie dans
une prise électrique murale adaptée. Ne faites pas face à
la batterie lors de cette opération.
4.) Quand vous déconnectez le chargeur de la batterie,
déconnectez les brides dans le sens inverse en
commençant par la négative (ou bien par la positive en
cas de masse positive).
Commencez le chargement.
1.) Vériez la tension et la composition chimique de la
batterie.
2.) Conrmez que vous avez bien connecté les brides
de serrages ou les connecteurs de bornes à oeil
correctement et que la prise de courant est bien branché
sur le secteur.
3.) Le chargeur commencera par un mode veille, indiqué
par un LED orange. En mode veille, le chargeur ne
fournit pas d’électricité.
4.) Appuyez sur le bouton mode pour passer au mode
de chargement approprié (appuyez et maintenez pour
trois secondes pour débuter un mode de chargement
avancé) pour la tension et la composition chimique de
la batterie.
5.) Les LEDs correspondant au mode de chargement
s’allumeront, ainsi que les LEDs indiquant la progression
du chargement (selon l’état de la batterie).
6.) Le chargeur peut maintenant rester connecté à la
batterie à tout moment pour fournir un chargement
d’entretien.

Comprendre les LEDs de chargement.
Le chargeur dispose de quatre (4) LEDs de chargement
- 25%, 50%, 75% et 100%. Ces LEDs de chargement
indiquent l’état de chargement (state of charge SOC) de la
ou les batteries connectées. Voyez l’explication ci-dessous:
LED Explanation
LED vert
d’entretien
LED rouge
25%
Le LED de chargement 25 %
clignotera lentement de “on” à “off”
quand le chargement de la batterie
est inférieur à 25%. Si la batterie est
chargée à 25%, le LED de chargement
rouge sera stable.
LED rouge
50%
Pendant le chargement d’entretien, le
LED vert 100% clignotera lentement
de “on” à “off”. Quand la batterie sera
pleinement chargée, le LED vert de
chargement 100% deviendra stable.
Le chargeur peut être laissé connecté
à la batterie de manière indénie.
LED jaune
75%
Le LED de chargement 50 %
clignotera lentement de “on” à “off”
quand le chargement de la batterie
est inférieur à 50%. Si la batterie est
chargée à 50%, le LED de chargement
rouge sera stable.
Le LED de chargement 75 %
clignotera lentement de “on” à “off”
quand le chargement de la batterie
est inférieur à 75 %. Si la batterie
est chargée à 75%, le LED de
chargement jaune sera stable.
Le LED de chargement 100 %
clignotera lentement de “on” à “off”
quand le chargement de la batterie
est inférieur à 100%. Si la batterie est
pleinement chargée, le LED vert sera
stable, et les LEDs de chargement
25%, 50% et 75% s’éteindront (seront
en position “off”).
LED vert
100%
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%

18
Comprendre les diagnostics avancés.
Les diagnostics avancés sont utilisés pour afcher les
états d’erreur. Ils afcheront différentes séquences de
clignotements qui vous aideront à identier les causes
d’erreur et les solutions potentielles. Tous les états
d’erreur seront afchés avec les LEDs erreur (Error) et
veille (Standby), qui clignoteront en alternance. Le nombre
de ashes entre chaque clignotement indique un état
d’erreur (à l’exception d’une polarité inversée et d’une
batterie basse tension).
Un seul
clignotement
LED d’erreur
rouge stable
Double
clignotement
Triple
clignotement
LED veille
orange stable
Erreur Raison/Solution
La batterie ne peut pas être
chargée. Faites vérier la
batterie par un professionnel.
La batterie est peut-être en
n de vie. Faites vérier la
batterie par un professionnel.
La tension de la batterie est
trop élevée pour le mode
de chargement choisi.
Vériez la batterie et le
mode de chargement.
Polarité inverse. Inversez les
connecteurs de la batterie.
La tension de la batterie est
trop basse pour détecter
la charge ou alors le chargeur
est en chargement. Faites
un chargement jump pour
augmenter la tension de la
batterie.

Mémoire
Revient au dernier mode sélectionné
lorsqu’elle est redémarrée
Interaction
Modie le processus de chargement en se
basant sur le retour organique de la batterie
Rétablissement
Donne une pulsation de chargement de haute
tension lorsque est détecté une tension basse,
un sulfatage ou une perte de capacité
Sécurité
Protection contre une polarité inversée, des
étincelles, un surchargement, une surintensité,
une sous-tension et une surchauffe
Rapidité
Charge deux fois plus vite que des
chargeurs traditionnels
Compensation
S’adapte à des tensions variables du courant
alternatif pour un chargement constant
Résistance
Saleté, eau, rayons UV, impact et résistant
aux chocs
Compact
Une conversion de l’énergie à haute fréquence
pour un chargeur ultra-compact, léger et portable
Start-Stop
Contrecarre les sollicitations plus élevées des
batteries dans les véhicules micro-hybrides
