Geo FL 1000 User manual

Bedienungsanleitung
Users‘ manual
Kombinierter Rotations- und Linienlaser
Combined Rotating and Line Laser
FL 1000

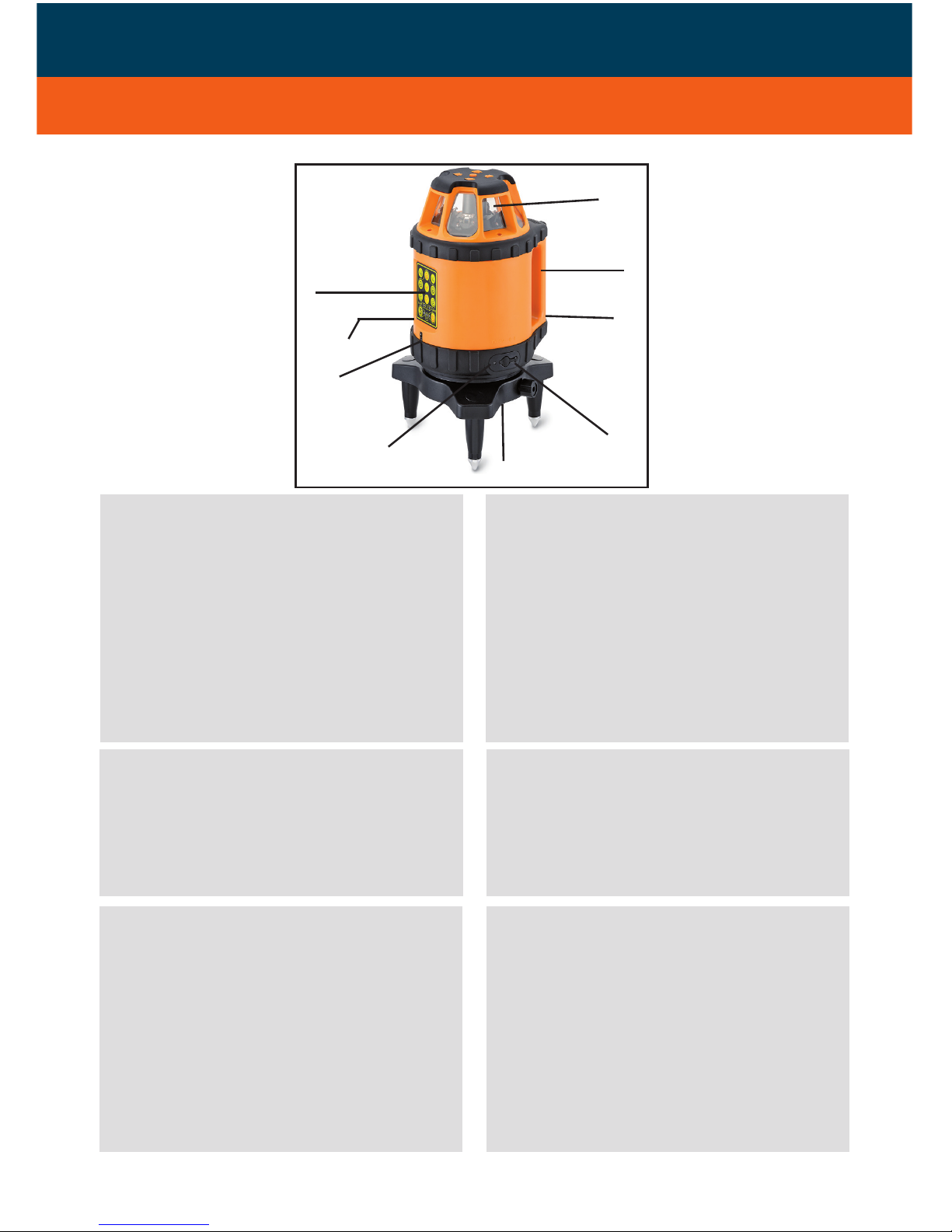

BEDIENELEMENTE
1) Bedienfeld
2) Batteriefach
3) Empfangsfenster Fernbedienung
4) Ladekontrollleuchte
5) 5/8“-Anschluss für Stativ (unten)
6) Buchse für Ladegerät
7) Empfangsfenster Fernbedienung
8) Griff
9) Laseraustrittsfenster
FEATURES
1) Keypad
2) Battery door
3) Receiving window for remote control
4) Charging indication lamp
5) 5/8“ thread for connection to tripod
6) Socket for charger
7) Receiving window for remote control
8) Handle
9) Laser emitting window
LIEFERUMFANG
Rotations- und Linienlaser FL 1000, Kombi-
Empfänger FR 10, Akku, Ladegerät, magne-
tische Zieltafel, Laserbrille, Fernbedienung,
Kunststoffkoffer
KIT CONSISTS OF
Combined Rotating and Line Laser FL 1000,
combi-receiver FR 10, rechargeable batteries,
power supply, magnetic target, laser glasses,
remote control, hard case
FUNKTIONEN
Für komplizierte Vermessungsaufgaben:
Das Gerät ist elektronisch selbstnivellierend,
verfügt über einen horizontal sichtbaren rotie-
renden Laserstrahl, vier vertikal im rechten
Winkel zueinander liegende Laserlinien, auto-
matische TILT-Funktion, Lotpunkt zum Boden,
variable Scanningfunktion, Punktfunktion, La-
serkreuz an der Decke, Neigungseinstellung,
steuerbar per Fernbedienung.
FUNCTIONS
For complicated surveying tasks: The instru-
ment is electronically self-levelling, has a visi-
ble horizontally rotating laser beam and four
vertical laser lines at 90° to each other, auto-
matic TILT-function, plumb down beam,varia-
ble scanning function, laser point function,
laser cross to ceiling, slope setting, remote
controlled.
2
1
2
3
45
6
7
8
9

3
TECHNISCHE DATEN
Selbstnivellierbereich ± 5°
Genauigkeit ± 1 mm / 10 m
Rotationslaser
Manuelle Neigung in
X- und Y-Achse ± 5°
TILT-Funktion ja
Arbeitsbereich
ohne Empfänger Ø 40 m*
mit Empfänger Ø 200 m
Scanning Ø 30 m*
Scanningwinkel 10° / 30° / 60°
Linienlaser
Arbeitsbereich
ohne Empfänger Ø 20 m*
mit Empfänger Ø 80 m
Rotationsgeschwindigkeit 200, 500 U/min.
Stromversorgung NiMH-Akkupack
4 x C Alkaline
Ladegerät dient als
Netzgerät ja
Laserdiode / Laserklasse 635 nm / 3R
Temperaturbereich -10°C bis +40°C
Staub-/Wasserschutz IP 54
*abhängig von Raumhelligkeit
TECHNICAL DATA
Self-levelling range ± 5°
Accuracy ± 1 mm / 10 m
Rotating Laser
Gradual slope setting
X + Y axis ± 5°
TILT-alarming function yes
Working range
w/o receiver Ø 40 m*
with receiver Ø 200 m
Scanning Ø 30 m*
Scanning range 10° / 30° / 60°
Line Laser
Working range
w/o receiver 20 m*
with receiver Ø 80 m
Rotating speed 200, 500 rpm
Power supply NiMH battery pack
4 x C Alkaline
Charger = power supply yes
Laser class / laser diode 635 nm / 3R
Temperature range -10°C to +40°C
Dust / Waterprotection IP 54
*depending on room illumination
BEDIENUNG
Stromversorgung
Der Laser ist mit einem NiMH-Akkupack aus-
gestattet. Er kann alternativ mit Alkaline-Ein-
wegbatterien betrieben werden. Im Dauerbe-
trieb kann er auch über das Netzteil (Anschluß
an Buchse 6) angeschlossen werden; hier
bitte Akkus als Puffer einsetzen.
Einlegen der Batterien
Batteriefachdeckel (2) aufschrauben; Akku-
pack oder 4 Stück C Alkalinebatterien einle-
gen. Dabei korrekte Polarität beachten. Batte-
riefachdeckel wieder schließen. Akku vor
erster Inbetriebnahme vollständig aufladen.
OPERATION
Power supply
The unit comes with NiMH rechargeable
battery pack. Alternatively 4 x C Alkaline
batteries can be used. For pemanent use
connect power supply to socket (6) and use
rechargeable batteries as buffer.
Installation of batteries
Open the battery compartment cover (2)
and put in rechargeable battery pack or
4 x C Alkaline batteries. Take care to polarity.
Close cover. Before first use fully charge the
battery pack.

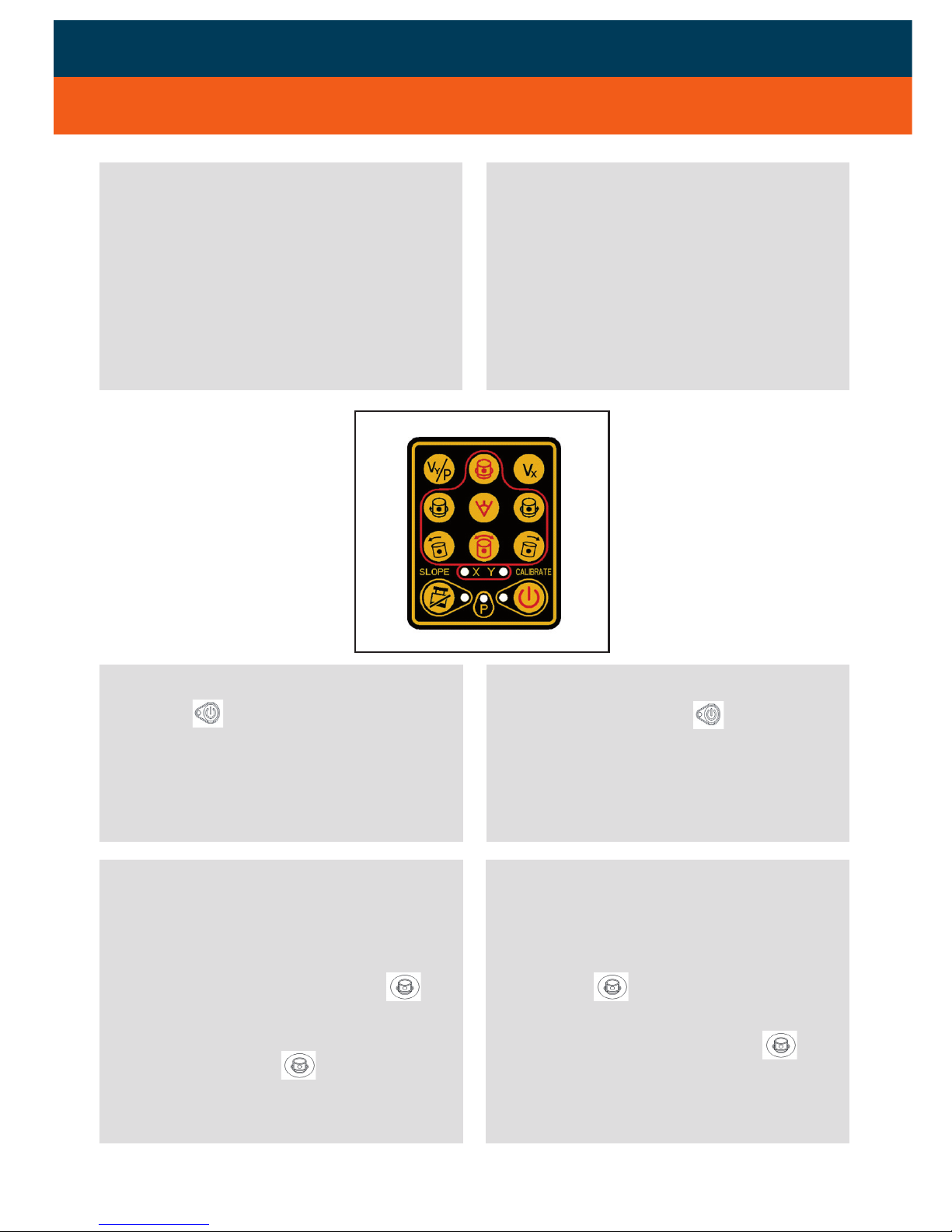

Ein-/Ausschalten
Mit Taste Laser einschalten; Taste
leuchtet, Gerät ist in Betrieb. Direkt nach dem
Einschalten nivelliert sich der Laser automa-
tisch selbst. In dieser Phase sind alle Tasten
inaktiv bis die Selbstnivellierung abgeschlos-
sen ist.
Rotation
Nach der Selbstnivellierung dreht das Gerät
mit maximaler Rotationsgeschwindigkeit.
Nach 30 Sek. schaltet sich die TILT-Funktion
automatisch ein (vgl. S. 6). Taste
kurz drücken, um die Rotationsgegeschwin-
digkeit zwischen 500 U/min. und 200 U/min.
umzuschalten. Taste
lang gedrückt halten, um den waagerechten
Rotationslaser auszuschalten.
4
Wenn die Batteriezustandanzeige (LED ne-
ben 6) leuchtet, Netzteil an Buchse (6) an-
schließen und Akku laden. Die Ladezeit
beträgt ca. 8 Stunden (Erstladung ca.
10 Stunden).
Max. Betriebsdauer Akku: 5 - 20 Stunden
Max. Betriebsdauer Alkaline-Batterien:
8 - 30 Stunden (jeweils abhängig von der
Anzahl der geschalteten Laserlinien).
If power indicator lamp is blinking (LED next-
to socket 6), connect power supply to socket
(6) and recharge battery pack. Charging time
is about 8 hours. For first time charging we
recommend to charge it for about 10 hours.
Max. operating time with rechargeable battery
pack: 5 - 20 hours.
Max. operating time with alkaline batteries:
8 - 30 hours (each depending on number of
laser diodes in use).
On/Off
Switch on unit with key . Key is blin-
ing and automatic self-levelling procedure is
working. During this process all keys are inac-
tive und until self-levelling process is comple-
ted.
Rotation
After self-levelling procedure unit rotates with
maximum speed. After 30 sec. TILT-function
automatically turns on (see p. 6).
Press key
shortly to change speed between 500 rpm/
min. and 200 rpm/min. Press key
long to switch off horizontal rotating laser.

5

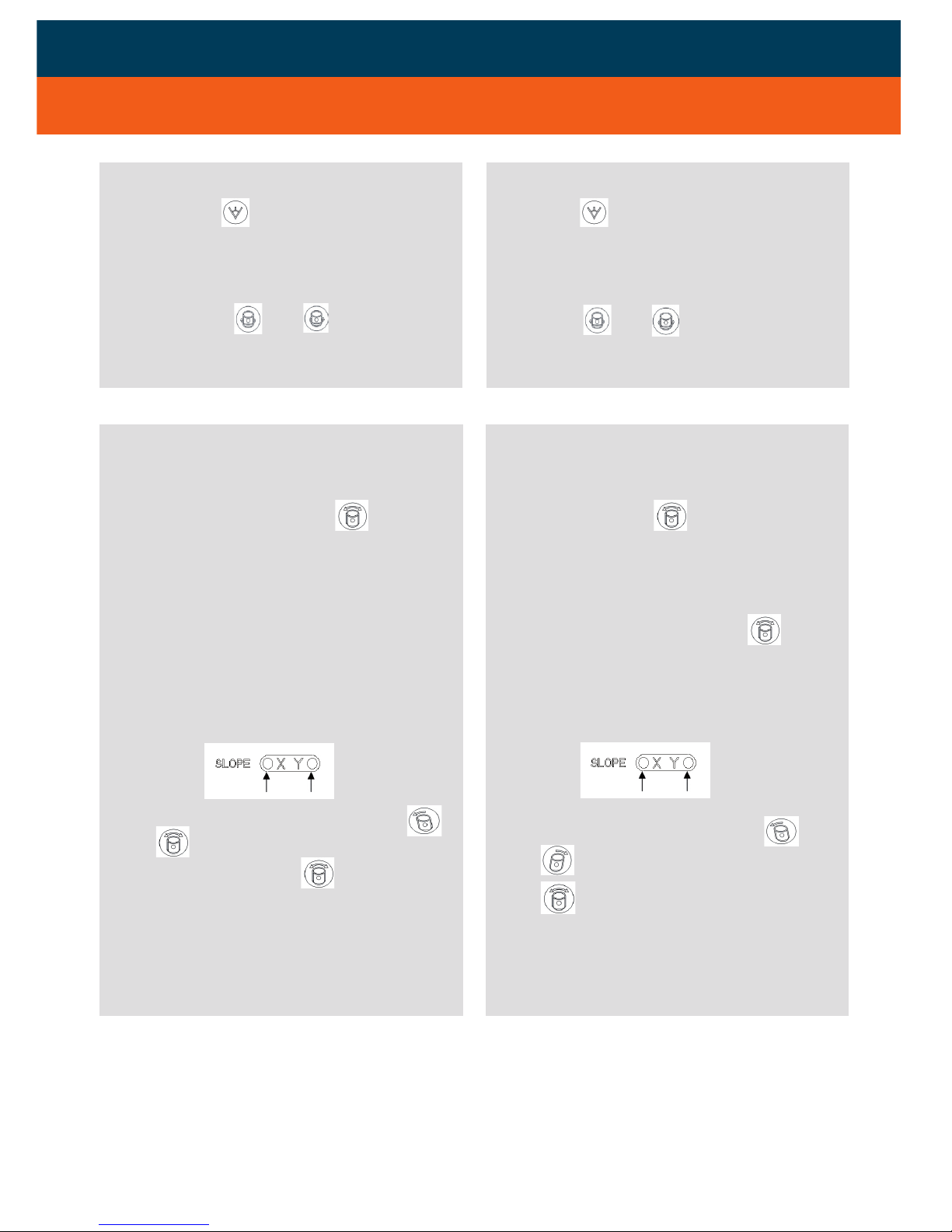

Scanning
Mit der Taste gelangt man in die Scan-
ningfunktion. Durch kurzes Drücken dieser
Taste können Sie folgende Scanning-Winkel
einstellen: 60°, 30° und 5° sowie Punktmo-
dus.
Mit den Tasten und verändern Sie
die Richtung des Scanningbereichs nach links
oder rechts.
Neigungsfunktion
Neigungen können manuell bis ± 5° einge-
stellt werden. Mit der Taste
gelangen Sie in die Neigungsfunktion. In die-
ser Funktion ist die Selbstnivellierung ausge-
schaltet. Der Laser befindet sich im Manuell-
betrieb und kann z.B. mit einem Neigungs-
winkeladapter gekippt werden. Für den
Wechsel zwischen X- und Y-Achse Taste
kurz drücken.
Die eingestellte Achse wird durch die jewei-
lige Anzeigelampe bestätigt.
Die eingestellte Achse mit den Tasten
und neigen. Zum Verlassen der
Neigungsfunktion Taste länger als
1 Sek. gedrückt halten.
Ein Alarmsignal ertönt, wenn der Laser außer-
halb des Selbstnivellierbereiches ist und die
vier Laserlinien und der Scanpunkt blinken.
Scanning
Press key to switch from rotating to
scanning mode.With this key the scan range
can be changed in three steps: 60°, 30° and
5° as well as laser point mode.
With keys and the scan direction can
be changed counter-clockwise / clockwise.
Slope function
Slopes can be set up to ± 5° in X and Y
direction. Press key to enter the slope
function.
In that moment self-levelling mechanism is
disabled and the instrument enters the man-
ual mode. FL 1000 can now be tilted by
use of a grade mount. For change bet-
ween X and Y axis press button
shortly.
Respective indication lamps show the axis
chosen.
To tilt the axis chosen press keys
and . To quit the slope function press
key longer than 1 sec.
An acoustic alarm signal shows that unit is
out of self-levelling range and four laser lines
and scan point are blinking.

6
TILT-Funktion
In Normalfunktion schaltet sich die TILT-Funk-
tion ca. 30 Sekunden nach dem Nivellieren
ein. Bei einer großen Lageveränderung (z. B.
unbeabsichtigtes Verstellen eines Stativ-
beines) kommt es zu einer Veränderung der
Bezugshöhe. Dies wird durch die TILT-Funk-
tion verhindert - das Gerät schaltet dann auch
innerhalb des Selbstnivellierbereiches ab:
Gerät einschalten und Selbstnivellierungsvor-
gang abwarten.
Durch Drücken der Taste kann die
TILT-Funktion ausgeschaltet werden. Knopf
zum Re-Aktivieren der Funktion drücken.
Wenn das Gerät nun aus seiner Lage gebracht
wird, stoppt die Rotation, und der Laserstrahl
blinkt (keine autom. Nachstellung).
Stand-by-Funktion
Wenn die Stand-by-Funktion aktiviert ist,
schaltet sich das Gerät automatisch aus,
wenn 30 Min. keine Taste betätigt wird. Ein-
schalten nur über die Fernbedienung.
Linien-Funktion
Die Laserlinien können einzeln geschaltet
werden. Mit den Tasten und
können Sie die vertikalen Linien ein- und aus-
schalten; Tasten nur kurz betätigen. Wenn
beide Linien gleichzeitig geschaltet sind, proji-
zieren sie ein Laserkreuz an der Decke.
TILT function
If level of FL 1000 is disturbed the instrument
will readjust itsself (within the self-levelling
range of 5°). If level is disturbed at large
range (i.e. if position of tripod leg has been
changed by mistake) a height offset will be
caused. This will be avoided by TILT function
- the instrument will shut off even within the
self-levelling range: Switch on unit and wait
until self-levelling procedure is completed.
Press key to switch off TILT-func-
tion. To re-activate TILT function press key
.
If level is now disturbed the unit will not re-
adjust itself but stop rotating.
Stand-by-function
If stand-by-function is activated unit automa-
tically switches off after 30 min. of no key
use. Switch on again with remote control
only.
Line function
The laser lines can be switched on and off
independently from each other.
Press key and to switch on and
off the vertical lines. Press keys only
shortly. If both lines are switched on a laser
cross is projected to the ceiling.

7
Empfängerbetrieb
Zur Verlängerung des Arbeitsbereiches kann
der FL 1000 mit Kombi-Empfänger FR 10
(im Lieferumfang) betrieben werden. Dazu
Taste lang drücken. Nun können Sie
mit Empfänger arbeiten. Am Gerät leuchtet
Anzeige .
Taste erneut lang drücken, um den
Empfängerbetrieb wieder auszuschalten.
Weitere Infos zum Empfängerbetrieb S. 8.
Use of receiver FR 10
To prolong the working range FL 1000 can be
used with receiver FR 10 (supplied with).
Press key for 2 sec. FR 10 can now de-
tect the signal of FL 1000.
Lamp is lighting.
Press key again for 2 sec. to switch off
receiver mode.
Further information regarding use of recei-
ver please find on p. 8.
Alarmfunktion
Wenn das Gerät außerhalb des Selbstnivellier-
bereiches aufgestellt wurde (± 5°), ertönt ein
akustisches Alarmsignal. In diesem Fall blin-
ken die vertikalen Linien und der Laserpunkt
gleichzeitig.
Fernbedienung
Der FL 1000 kann auch mit Fernbdienung be-
trieben werden. Die Tastenfunktionen ent-
sprechen denen der Gerätetastatur. Die Reich-
weite der Fernbedienung beträgt max. 50 m.
Beachten Sie: Wenn die Stand-by-Funktion
aktiviert ist, sind alle Tasten inaktiv - bis auf
den An-/Aus-Schalter.
Alarm function
An audible alarm indicates the instrument was
set up outside of self-levelling range (± 5°).
Vertical lines and laser dot are blinking at the
same time.
Remote control
The FL 1000 can also be remote controlled.
The keys of the remote control are identical
to the keys of the instrument. The range of
the remote control is 50 m max.
Note: If stand-by-function is activated all keys
are inactive - except the on/off knob.
Anwendung
Der FL 1000 kann auf einer ebenen Fläche,
auf dem mitgelieferten Bodenstativ oder auf
einem handelsüblichen Stativ mit 5/8“-Adap-
ter betrieben werden. Hierfür Gerät vom Bo-
denstativ abschrauben.
Application
The FL 1000 can be run on an even surface,
on the floor mount supplied with as well as
on a tripod with 5/8“ connection. For this,
screw off floor tripod of the instrument.

8
KOMBI-EMPFÄNGER FR 10
mit Halteklammer
1
5
3
2
4
6
7
9
8
10
BEDIENELEMENTE
1) Libelle
2) Display
3) Ton an/aus
4) Genauigkeit fein / normal
5) Libelle
6) An-/Aus-Schalter
Umschalter Rotations-
empfang / Linienempfang
7) Anzeige Referenz ober-
halb
8) Referenzhöhe
9) Anzeige Referenz unter-
halb
10) Empfangsfenster
11) Batteriefach (Rückseite)
11
Einlegen der Batterien
Batteriefachdeckel (11) abnehmen und 1 x
9V-Batterie gemäß dem Installationssymbol
einlegen - dabei Polarität beachten. Deckel
wieder schließen.
Halteklammer für Nivellierlatte
Der Empfänger kann in Verbindung mit der
Halteklammer an einer Nivellierlatte befestigt
werden.
SYMBOLE
1) Empfänger an / aus
2) Batteriezustandsanzeige
3) Genauigkeitsstufe fein / normal
4) Ton an / aus
5) Empfangsposition Laserstrahl
COMBI-RECEIVER FR 10
with clamp
FEATURES
1) Bubble
2) Display
3) Sound on / off
4) Accuracy fine / coarse
5) Bubble
6) On/Off knob
Switch rotation / line laser
7) Indicator receiver down
8) On level
9) Indicator receiver up
10) Receiving window
11) Battery compartment
(Reverse side)
Installation of batteries
Open battery compartment cover (11) and
put in 1 x 9V battery according to installation
symbol (take care to polarity) and close co-
ver.
Clamp for telescopic levelling rod
The receiver can be fixed to a levelling rod
by means of a receiver clamp.
SYMBOLS
1) Receiver on / off
2) Low battery indicator
3) Accuracy fine / coarse
4) Sound on / off
5) Receiving position of laser beam

9
Genauigkeitseinstellung fein / normal
Der FR 10 ist für die Rotationsfunktion mit
zwei Genauigkeitsstufen ausgestattet. Zur
Auswahl Taste (4) drücken.
Rotationsfunktion - Linienfunktion
Mit dem An/Aus-Schalter (6) kann der Emp-
fänger zwischen Rotations- und Linienfunktion
umgeschaltet werden. Dazu Schalter lang ge-
drückt halten (kurz = an / aus).
Rote Lampe = Empfang der Laserlinien
Grüne Lampe = Empfang des rotierenden
Laserstrahls
Genauigkeit normal ± 2,5 mm
Displayanzeige
Genauigkeit fein ± 1,0 mm
Displayanzeige
Entfernungseinstellung nah / fern
Mit der gleichen Taste (4) kann in der Linien-
funktion von nah auf fern umgestellt werden:
Nahbereich: Empfangsbereich bis 10 m
Fernbereich: Empfangsbereich liegt über 15 m
Fig. 1a = Rotationsmodus - Grobeinstellung
der Genauigkeit
Fig. 1b = Rotationsmodus - Feineinstellung
der Genauigkeit
Green
Green
Fig. 1a Fig. 1b
Accuracy fine / coarse
The FR 10 offers two accuracy steps for rota-
tion mode: fine and coarse. Press key (4) to
switch from fine to coarse.
Rotation mode / Line mode
By means of the on / off knob (6) the receiver
can be switched from rotation mode to line
mode. For this, press key shortly (long =
on / off).
Red lamp = detection of laser lines
Green lamp = detection of rotation laser
beam
Detection accuracy coarse ± 2,5 mm
Symbol on display
Detection accuracy fine ± 1,0 mm
Symbol on display
Long / close distance detection
With the same key (4) - while line mode is
running - unit can be switched from long dis-
stance to close distance detection mode.
Close distance: Detection range up to 10 m
Long distance: Detection range over 15 m.
Fig. 1a = Rotation mode - Detection accu-
racy coarse
Fig. 1b = Rotation mode - Detection accu-
racy fine

Red
Red
10
Fig. 2a
Fig. 2a = Linienmodus - Naheinstellung /
Distanz
Fig. 2b = Linienmodus - Ferneinstellung /
Distanz
Fig. 2b
Empfang des Laserstrahls mit entsprechender
Anzeige im Display
A) Empfänger nach unten bewegen
Akustisches Signal: schneller
Piepton
B) Empfänger nach oben bewegen
Akustisches Signal: langsamer
Piepton
B) Korrekte Bezugshöhe
Akustisches Signal: Dauerton
Fig. 2a = Line mode - Accuracy detection
close
Fig. 2b = Line mode - Accuracy detection
long
Detection of laser beam with below display
indication
A) Move the receiver down
Acoustic signal: short frequent
beep
B) Move receicer up
Acoustic signal: long frequent
beep
B) On level
Acoustic signal: continuous beep
