Gessi INCISO 58101 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ
浴室混水产品
Art. 58100
Art. 58101
Art. 58103

2

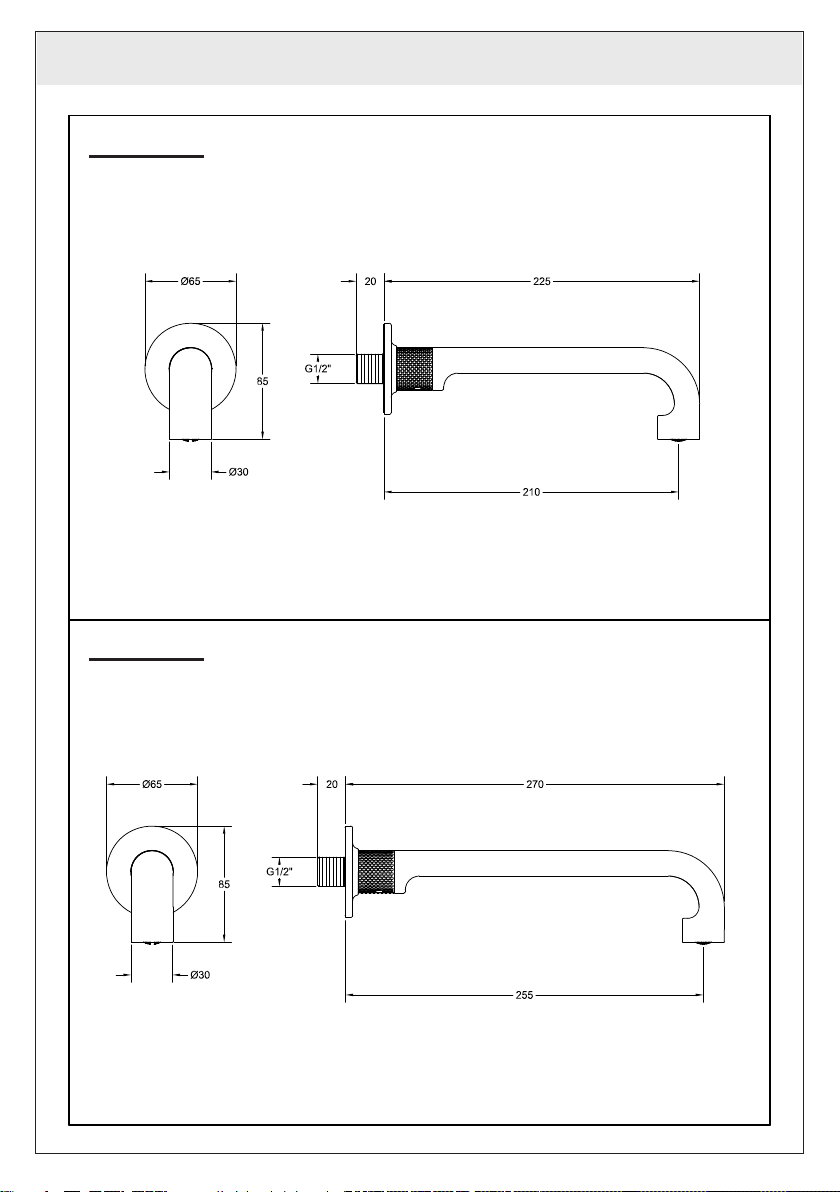

PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位
Art. 58100
Art. 58101

3
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位
Art. 58103

4
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
Prima dell’installazione e messa in funzione
Attenzione! I tubi della rete idrica devono essere sciacquati con cura prima dell’installazione del
miscelatore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno
dei tubi. Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel miscelatore
possono entrare corpi estranei in grado di danneggiare le guarnizioni/guarnizioni ad anello. Si raccomanda
pertanto di dotare anche l’impianto generale di ltri.
Prima della messa in funzione, svitare l’aeratore e sciacquare molto bene.
DATI TECNICI
- Pressione minima d’esercizio 0,5 bar
- Pressione massima d’esercizio 5 bar
- Pressione d’esercizio consigliata 3 bar (in caso di pressione dell’acqua superiore ai 5 bar si consiglia
l’installazione di riduttori di pressione)
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers.
So lters should be installed also on the general system.
Before the setting to work, unscrew the aerator and rinse it very well.
TECHNICAL DATA
- Minimum working pressure 0,5 bar
- Maximum working pressure 5 bar
- Recommended working pressure 3 bar (in case of water pressure higher than 5 bar it is recommended
to install pressure reducers)
Avant l’installation et la mise en fonction
Attention! Les tubes de la réseau hydrique doivent être rincés avec soin avant l’installation du mélangeur,
de façon qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique
générale, des corps étrangers peuvent entrer dans le mélangeur et abîmer les joints/ les joints à anneau.
On recommande ainsi d’installer des ltres également sur le système général.
Avant la mise en fonction, dévisser l’aérateur et bien rincer.
DONNÉES TECHNIQUES
- Pression minimum d’exercice 0,5 bar
- Pression maximum d’exercice 5 bar
- Pression d’exercice conseillée 3 bar (en cas de pression de l’eau supérieure aux 5 bar nous conseillons
l’installation de réducteurs de pression)
Vor der Installation und Inbetriebnahme
Achtung! Die Zuleitungsrohre müssen vor dem Installieren der Armatur gründlich durchgespült werden,
damit keine Späne, Löt - Hanfreste oder andere Unreinheiten zurückbleiben. Bei nicht durchgespülten
Rohrleitungen oder durch die Wasseranlage allgemein können Fremdkörper in die Armatur geraten und
die Dichtungsscheiben/Dichtungen beschädigen. Es ist dann empfehlenswert, die allgemeine Anlage mit
Filtern auszustatten.
Vor Inbetriebnahme der Armatur den Perlator abschrauben und gut durchspülen.
TECHNISCHE DATEN
- Minimaler Betriebsdruck 0,5 bar
- Maximaler Betriebsdruck 5 bar
- Empfohlener Betriebsdruck 3 bar (sollte der Wasserdruck einen Wert von 5 bar überschreiten, empehlt
es sich Druckminderventile zu installieren)

5
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de la red hídrica tienen que ser enjuagados a fondo antes de la instalación del
mezclador de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en
los tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden
entrar cuerpos extraños capaces de dañar los empaques/anillos de cierre. Les recomendamos por lo
tanto que instalen los ltros en la planta general también.
Antes de la puesta en función, destornillen el regulador de ujo y enjuaguen muy bien.
DATOS TÉCNICOS
- Presión mínima de ejercicio 0,5 bar
- Presión máxima de ejercicio 5 bar
- Presión de ejercicio aconsejada 3 bar (en caso de presión del agua superior a los 5 bar, les aconsejamos
instalar unos reductores de presión)
Перед установкой и началом использования
Внимание! Перед установкой смесителя необходимо тщательно промыть водопроводные трубы,
чтобы в них не оставались стружка, шлак от сварки, лен или другие посторонние тела. Через
плохо промытые водопроводные трубы или через общую водопроводную сеть в смеситель могут
попасть посторонние тела, способные повредить уплотнения и уплотнительные кольца. Поэтому,
рекомендуется оснастить фильтрами также и общую систему.
Перед началом использования отвинтите аэратор и тщательно промойте его.
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Минимальное рабочее давление: 0,5 бар
- Максимальное рабочее давление: 5 бар
- Рекомендованное рабочее давление 3 бар (в случае давления воды, превышающего 5 бар,
рекомендуется установка редукторов давления).
Πριν την τοποθέτηση και τη θέση σε λειτουργία
Προσοχή! Οι σωλήνες του δικτύου ύδρευσης πρέπει να ξεπλυθούν με νερό προσεκτικά πριν από την
τοποθέτηση της αναμικτικής μπαταρίας, έτσι ώστε να μην υπάρχουν πριονίδια, υπολείμματα από τη
συγκόλληση ή καννάβι, ή άλλες ακαθαρσίες στο εσωτερικό των σωλήνων. Μέσα από τις σωληνώσεις
που δεν έχουν ξεπλυθεί σωστά ή μέσα από το γενικό δίκτυο ύδρευσης, μπορούν να εισέλθουν στη
μπαταρία αναμίκτη ξένα σώματα που μπορούν να καταστρέψουν τα παρεμβύσματα/παρεμβύσματα
δακτύλιους. Συνιστάται ως εκ τούτου να εξοπλιστείτε και με τη γενική μονάδα φίλτρων.
Πριν να θέσετε σε λειτουργία, ξεβιδώστε τον αεριστή και ξεβγάλτε πολύ καλά με νερό.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
- Ελάχιστη πίεση λειτουργίας 0,5 bar
- Μέγιστη πίεση λειτουργίας 5 bar
- Συνιστώμενη πίεση λειτουργίας 3 bar (σε περίπτωση πίεσης του νερού μεγαλύτερη από 5 bar συνιστάται
η τοποθέτηση μειωτήρων πίεσης)
安装和启用前
小心！安装混水器之前需要仔细清洗水管，确保管道里面不存留金属屑、焊接后的残渣或麻丝，或者是
其他赃物。通过底部未清洗干净的管道或普通的水管，外来物质可能会进入到混水器中，损坏垫圈或环
形垫圈。为此建议为总设备配置过滤器。
混水器投入使用前，请拆下通风器，对其进行彻底的清洗。
技术参数
-最小工作压力为0.5巴
-最大工作压力为5巴
-建议采用的工作压力为3巴（如果水压超过5巴建议安装减压阀）

6

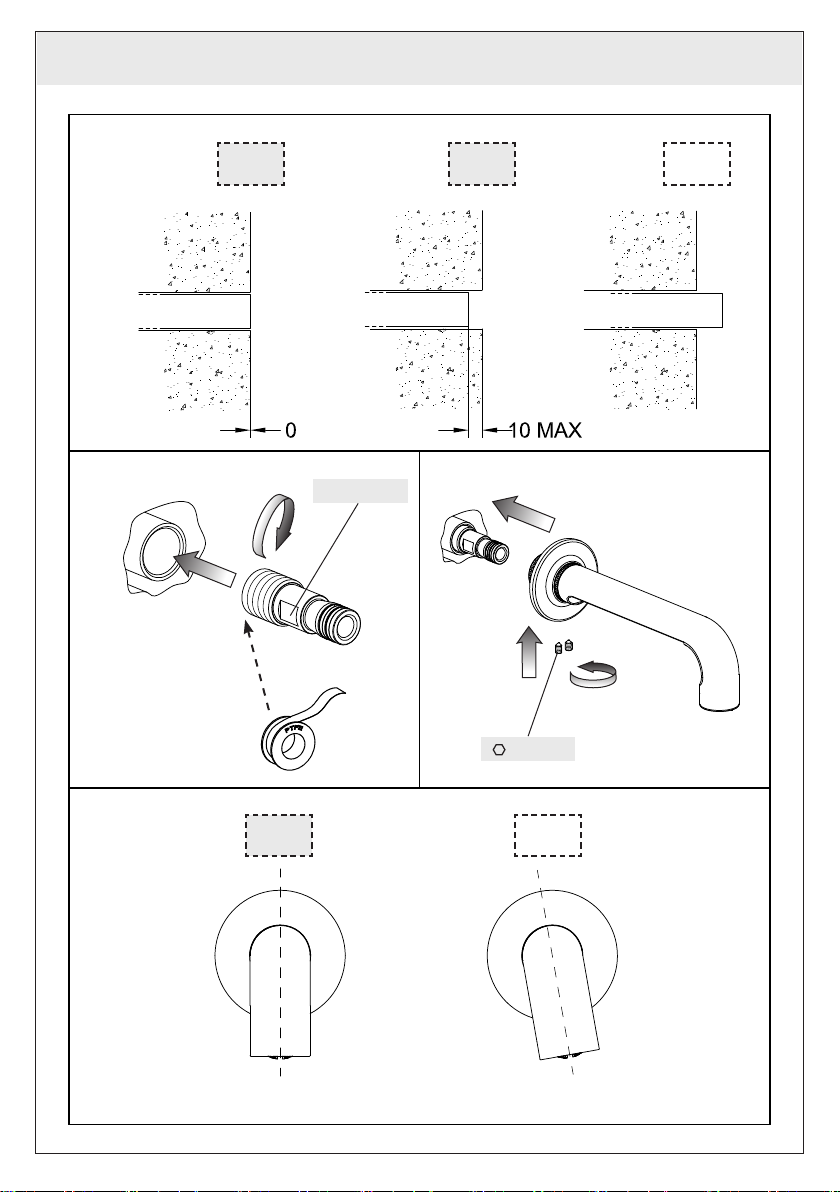

INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓΚΑΤΑΣΤΑΣΗ - 安装
Fig. 1
Fig. 2
Fig. 4
Fig. 3
OK OK NO
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位
usare canapa o teflon
use hemp or teflon
employer chanvre ou teflon
benutzen Sie Hanf oder Teflon
usar cáñamo o teflon
используйте лен или тефлон
χρησιμοποιήστε καννάβι ή teflon
使用麻丝或特氟龙
OK NO
2,5 mm
Ch. 15 mm

7
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
MANUTENZIONE
• Nel caso sia necessario sostituire uno o più componenti, contattare un rivenditore
autorizzato o visitare il sito WWW.GESSI.COM
• Afdare la manutenzione del prodotto a personale qualicato
MAINTENANCE
• Should it be necessary to replace one or more components, contact an authorized retailer
or visit WWW.GESSI.COM
• Product maintenance should be made only by qualified staff
ENTRETIEN
• S’il est nécessaire de remplacer un ou plusieurs composants, contacter un centre autorisé
ou visiter le site WWW.GESSI.COM
• L’entretien du produit ne doit être effectué que par du personnel qualifié
WARTUNG
• Falls das Auswechseln von einem oder mehreren Bestandeilen erforderlich wird,
kontaktieren Sie bitte einen autorisierten Fachhandel oder besuchen Sie unsere Website
unter WWW.GESSI.COM
• Die Instandhaltung des Produktes sollte nur qualifiziertem Personal anvertraut werden.
MANUTENCIÓN
• En el caso de que sea necesario remplazar uno o más componentes, contacten con un
revendedor autorizado o visiten el sitio WWW.GESSI.COM
• Encarguen sólo a personal calificado para el mantenimiento del producto
ОБСЛУЖИВАНИЕ
• В случае если будет необходимо заменить один или несколько компонентов,
обратитесь к авторизованному дистрибьютору или посетите веб-сайт WWW.GESSI.
COM
• Обслуживание изделия должен выполнить квалифицированный персонал.
ΣΥΝΤΗΡΗΣΗ
• Σε περίπτωση που είναι απαραίτητο να αντικαταστήσετε ένα ή περισσότερα εξαρτήματα,
επικοινωνήστε με ένα εξουσιοδοτημένο κατάστημα πώλησης ή επισκεφθείτε τον ιστότοπο
WWW.GESSI.COM
• Εμπιστευθείτε τη συντήρηση του προϊόντος σε διαπιστευμένο προσωπικό
保养
• 若需替换一个或者多个部件，请联系授权分销商或浏览WWW.GESSI.COM网站
• 请让合格人士负责产品保养工作

8
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
PULIZIA / SOSTITUZIONE DELL’AERATORE
Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa.
Nel caso l’erogazione non fosse uida svitare l’aeratore utilizzando una moneta ed estrarlo dalla propria
sede. Se l’aeratore fosse otturato è sufciente sciacquarlo con acqua corrente, senza utilizzare detergenti.
Nel caso fosse danneggiato è possibile sostituirlo e rimontare il tutto nella sequenza inversa.
AERATOR CLEANING / REPLACING
Before carrying out this operation make sure that water supply is turned off.
If the supply is not uid unscrew the aerator with a coin and remove it from its seat. If the aerator is
clogged just rinse it with running water, without using detergents. If it is damaged just replace it and
assemble everything in the opposite sequence.
NETTOYAGE / SUBSTITUTION DE L’AERATEUR
Avant d’effectuer cette opération, il faut s’assurer que l’eau du réseau hydrique est fermée.
Si le débit n’est pas uide dévisser l’aérateur à l'aide d'une monnaie et l'extraire de son siège. Si l’aérateur
est obstrué il suft de le rincer à l’eau courante, sans utiliser de détergents. S’il est abîmé on peut le
remplacer et tout remonter dans la séquence inverse.
REINIGUNG / AUSTAUSCH DES BELÜFTERS
Vor dem Austausch, stellen Sie sicher, dass die Wasserleitungen gesperrt sind.
Falls die Strömung ungenügend üssig ist, unter Zuhilfenahme einer Münze den Luftsprudler losschrauben
und ihn aus seinem Sitz herausziehen. Falls der Luftsprudler verstopft ist, genügt es, ihn mit ießendem
Wasser auszuspülen, ohne Reinigungsmittel anzuwenden. Falls er beschädigt ist, ersetzen Sie ihn, und
danach montieren Sie alle Bauteile in umgekehrter Reihenfolge wieder.
Fig. 5 Fig. 7
Fig. 6

9
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
LIMPIEZA / SUSTITUCIÓN DEL AIREADOR
Antes de efectuar dicha operación asegúrense que el agua de la red hídrica esté cerrada.
En el caso de que la erogación no fuese uida, destornillen el aireador con el auxilio de una moneda y
extráiganlo de su asiento. Si el aireador resultara atascado es suciente enjuagarlo con agua corriente
sin utilizar detergentes. En el caso de que fuera dañado, sustitúyanlo y vuelvan a montar el conjunto con
secuencia inversa.
ЧИСТКА И ЗАМЕНА АЭРАТОРА
Перед выполнением этой операции убедитесь, что вода из водопроводной сети перекрыта.
Если вода вытекает неравномерно, отвинтите аэратор при помощи монеты, и извлеките его
из гнезда. Если аэратор засорен, достаточно промыть его в проточной воде без использования
моющих средств. Если фильтр поврежден, то можно заменить его с последующей установкой на
место в обратной последовательности.
ΚΑΘΑΡΙΣΜΟΣ / ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΑΕΡΙΣΤΗ
Πριν να κάνετε το χειρισμό αυτό βεβαιωθείτε ότι το νερό του δικτύου ύδρευσης είναι κλειστό.
Σε περίπτωση που η παροχή δεν είναι ομαλή ξεβιδώστε τον αεριστή χρησιμοποιώντας ένα νόμισμα και
βγάλτε το από την έδρα του. Εάν το εξάρτημα της βρύσης που εμποδίζει το τίναγμα του νερού είναι
βουλωμένο αρκεί να το ξεβγάλετε με τρεχούμενο νερό, χωρίς να χρησιμοποιήσετε απορρυπαντικά. Σε
περίπτωση που έχει φθαρεί μπορείτε να το αντικαταστήσετε και να το επανασυναρμολογήσετε όλο με την
αντίστροφη σειρά.
清洗/更换通风器
清洗或更换通风器之前，确保供水网管处于关闭状态。
如遇到出水不畅的情况，使用硬币拧开防溅器并将其从安装座上取下。如果通风器被堵塞，需用水流冲洗
干净，不得使用清洁剂。如果通风器已损坏，可更换新的通风器，按照拆卸的相反步骤将其安装至原位。

10
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
PULIZIA / SOSTITUZIONE DELL’AERATORE
Nel caso l’erogazione non fosse uida svitare manualmente il porta aeratore, estrarre il ltro senza
danneggiare e/o smarrire la guarnizione. Se l’aeratore fosse otturato è sufciente sciacquare il ltro con
acqua corrente, senza utilizzare detergenti. Nel caso fosse danneggiato è possibile sostituire ltro e
guarnizione e rimontare il tutto nella sequenza inversa.
AERATOR CLEANING / REPLACING
If the supply is not uid unscrew manually the aerator-holder, remove the lter without damaging and/
or loosing the gasket. If the lter is clogged just rinse it with running water without using any detergents.
If it is damaged it can be replaced, together with a new gasket, and they have to be reassembled in the
opposite sequence.
NETTOYAGE / SUBSTITUTION DE L’AERATEUR
Si le débit n’est pas uide dévisser manuellement le porte-aérateur, extraire le ltre sans abîmer et/ou
perdre la gaine. Si le ltre est obturé il suft de le rincer avec de l’eau courante sans utiliser de détergents.
S’il est abîmé on peut le remplacer, avec la nouvelle gaine et tout remonter dans la séquence inverse.
REINIGUNG / AUSTAUSCH DES BELÜFTERS
Falls die Wasserversorgung nicht genügend üssig ist, schrauben Sie das Gehäuse des Belüfters
manuell ab und nehmen Sie den Filter heraus, ohne die Dichtung zu verlieren/beschädigen. Falls der
Filter verstopft ist, genügt es, ihn mit ießendem Wasser auszuspülen, ohne Waschmittel zu verwenden.
Falls er beschädigt ist, kann er ausgetauscht werden, indem eine neue Dichtung hinzugefügt wird und
alle Bestandteile in umgekehrter Reihenfolge wieder montiert werden.
LIMPIEZA / SUSTITUCIÓN DEL AIREADOR
En le caso de que la erogación no fuese uida, destornillen manualmente el porta-aireador, extraigan el
Fig. 8 Fig. 9

11
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG -
MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤΗΡΗΣΗ - 保养
ltro sin dañar y/o perder la junta. Si el ltro resultara atascado, será suciente enjuagarlo utilizando agua
corriente sin detergentes. En el caso de que fuese dañado será posible sustituirlo, colocando una nueva
junta, y volver a montar el conjunto según la secuencia inversa.
ЧИСТКА И ЗАМЕНА АЭРАТОРА
Если струя воды неровная, отвинтите вручную держатель аэратора, выньте фильтр, не повреждая
и сохраняя уплотнительную прокладку. Если аэратор засорен, достаточно промыть фильтр в
проточной воде без использования моющих средств. Если фильтр поврежден, то можно заменить
его и прокладку с последующей установкой на место в обратной последовательности.
ΚΑΘΑΡΙΣΜΟΣ / ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΑΕΡΙΣΤΗ
Εάν η παροχή δεν είναι υγρή ξεβιδώστε με το χέρι την υποδοχή του εξαεριστήρα, αφαιρέστε το φίλτρο
χωρίς να προκαλέσετε ζημιά ή/και να χάσετε το παρέμβυσμα. Εάν το φίλτρο έχει φράξει απλά ξεπλύνετε
με νερό της βρύσης, χωρίς καθαριστικά προϊόντα. Εάν έχει προκληθεί ζημιά σε αυτό μπορείτε να το
αντικαταστήσετε, με ένα νέο παρέμβυσμα, και θα πρέπει να συναρμολογήσετε εκ νέου ακολουθώντας την
αντίστροφη διαδικασία.
清洗/更换通风器
如遇到出水不畅的情况，手动拧开通风器，取出其中的过滤装置，注意不要损坏或遗失密封圈。如果通风
器被堵塞，需用水流冲洗干净，不得使用清洁剂。如果通风器已损坏，可更换新的过滤装置和密封圈，按
照拆卸的相反步骤将其安装至原位。

GIS002210 - R0
