Gessi ISPA 41138 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ
浴室混水产品
Art. 41138

3
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位
Prima dell’installazione e messa in funzione
Attenzione! I tubi della rete idrica devono essere sciacquati con cura prima dell’installazione del
miscelatore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno
dei tubi. Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel miscelatore
possono entrare corpi estranei in grado di danneggiare le guarnizioni/guarnizioni ad anello. Si raccomanda
pertanto di dotare anche l’impianto generale di ltri.
DATI TECNICI
- Pressione minima d’esercizio 0,5 bar
- Pressione massima d’esercizio 5 bar
- Pressione d’esercizio consigliata 3 bar (in caso di pressione dell’acqua superiore ai 5 bar si consiglia
l’installazione di riduttori di pressione)
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers.
So lters should be installed also on the general system.
TECHNICAL DATA
- Minimum working pressure 0,5 bar
- Maximum working pressure 5 bar
- Recommended working pressure 3 bar (in case of water pressure higher than 5 bar it is recommended
to install pressure reducers)
Avant l’installation et la mise en fonction
Attention! Les tubes de la réseau hydrique doivent être rincés avec soin avant l’installation du mélangeur,
de façon qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur

4
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique
générale, des corps étrangers peuvent entrer dans le mélangeur et abîmer les joints/ les joints à anneau.
On recommande ainsi d’installer des ltres également sur le système général.
DONNÉES TECHNIQUES
- Pression minimum d’exercice 0,5 bar
- Pression maximum d’exercice 5 bar
- Pression d’exercice conseillée 3 bar (en cas de pression de l’eau supérieure aux 5 bar nous conseillons
l’installation de réducteurs de pression)
Vor der Installation und Inbetriebnahme
Achtung! Die Zuleitungsrohre müssen vor dem Installieren der Armatur gründlich durchgespült werden,
damit keine Späne, Löt - Hanfreste oder andere Unreinheiten zurückbleiben. Bei nicht durchgespülten
Rohrleitungen oder durch die Wasseranlage allgemein können Fremdkörper in die Armatur geraten und
die Dichtungsscheiben/Dichtungen beschädigen. Es ist dann empfehlenswert, die allgemeine Anlage mit
Filtern auszustatten.
TECHNISCHE DATEN
- Minimaler Betriebsdruck 0,5 bar
- Maximaler Betriebsdruck 5 bar
- Empfohlener Betriebsdruck 3 bar (sollte der Wasserdruck einen Wert von 5 bar überschreiten, empehlt
es sich Druckminderventile zu installieren)
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de la red hídrica tienen que ser enjuagados a fondo antes de la instalación del
mezclador de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en
los tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden
entrar cuerpos extraños capaces de dañar los empaques/anillos de cierre. Les recomendamos por lo
tanto que instalen los ltros en la planta general también.
DATOS TÉCNICOS
- Presión mínima de ejercicio 0,5 bar
- Presión máxima de ejercicio 5 bar
- Presión de ejercicio aconsejada 3 bar (en caso de presión del agua superior a los 5 bar, les aconsejamos
instalar unos reductores de presión)

 Перед установкой смесителя необходимо тщательно промыть водопроводные трубы,
чтобы в них не оставались стружка, шлак от сварки, лен или другие посторонние тела. Через
плохо промытые водопроводные трубы или через общую водопроводную сеть в смеситель могут
попасть посторонние тела, способные повредить уплотнения и уплотнительные кольца. Поэтому,
рекомендуется оснастить фильтрами также и общую систему.

- Минимальное рабочее давление: 0,5 бар
- Максимальное рабочее давление: 5 бар
- Рекомендованное рабочее давление 3 бар (в случае давления воды, превышающего 5 бар,
рекомендуется установка редукторов давления).

 Οι σωλήνες του δικτύου ύδρευσης πρέπει να ξεπλυθούν με νερό προσεκτικά πριν από την
τοποθέτηση της αναμικτικής μπαταρίας, έτσι ώστε να μην υπάρχουν πριονίδια, υπολείμματα από τη
συγκόλληση ή καννάβι, ή άλλες ακαθαρσίες στο εσωτερικό των σωλήνων. Μέσα από τις σωληνώσεις
που δεν έχουν ξεπλυθεί σωστά ή μέσα από το γενικό δίκτυο ύδρευσης, μπορούν να εισέλθουν στη
μπαταρία αναμίκτη ξένα σώματα που μπορούν να καταστρέψουν τα παρεμβύσματα/παρεμβύσματα
δακτύλιους. Συνιστάται ως εκ τούτου να εξοπλιστείτε και με τη γενική μονάδα φίλτρων.

- Ελάχιστη πίεση λειτουργίας 0,5 bar

5
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG -
PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言
- Μέγιστη πίεση λειτουργίας 5 bar
- Συνιστώμενη πίεση λειτουργίας 3 bar (σε περίπτωση πίεσης του νερού μεγαλύτερη από 5 bar συνιστάται
η τοποθέτηση μειωτήρων πίεσης)
安装和启用前
小心！安装混水器之前需要仔细清洗水管，确保管道里面不存留金属屑、焊接后的残渣或麻丝，或者是
其他赃物。通过底部未清洗干净的管道或普通的水管，外来物质可能会进入到混水器中，损坏垫圈或环
形垫圈。为此建议为总设备配置过滤器。
技术参数
-最小工作压力为0.5巴
-最大工作压力为5巴
-建议采用的工作压力为3巴（如果水压超过5巴建议安装减压阀）

6
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装
Fig. 1
Fig. 2
Fig. 3
3 mm

7
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装
INSTALLAZIONE
Fig. 1 - Togliere le protezioni in plastica dal corpo incasso.
Fig. 2 - Svitare il supporto in ottone dal corpo incasso.
Fig. 3 - Svitare le viti che fissano il tappo di collaudo ed estrarlo dal corpo incasso.
ATTENZIONE: non gettare le viti perchè saranno utilizzate nuovamente per l’installazione delle parti
esterne.
INSTALLATION
Fig. 1 - Remove plastic protections from built-in body.
Fig. 2 - Unscrew the brass support from the built-in body.
Fig. 3 - Unscrew the screws that fasten the test plug and remove it from the built-in body.
WARNING: do not throw the screws away since they will be used again for the installation of the external
parts.
INSTALLATION
Fig. 1 - Enlever les protections en plastique du corps encastrement.
Fig. 2 - Dévisser le support en laiton du corps encastrement.
Fig. 3 - Dévisser les vis qui fixent le bouchon de test et l’extraire du corps encastrement.
ATTENTION: ne pas jeter les vis car elles seront utilisées à nouveau pour l’installation des parties
extérieures.
INSTALLATION
Abb. 1 - Die Kunststoffschutzvorrichtungen vom Einbaukörper entfernen.
Abb. 2 - Die Messinghalterung vom Einbaukörper abschrauben.
Abb. 3 - Die Schrauben, welche den Abnahmestopfen fixieren losschrauben und den Stopfen aus dem
Einbaukörper herausziehen.
ACHTUNG: Die Schrauben nicht wegwerfen, da diese erneut für die Installation der externen Bestandteile
zu verwenden sind.
INSTALACIÓN
Fig. 1 - Quiten las protecciones de plástico del cuerpo por empotrar.
Fig. 2 - Destornillen el soporte de latón del cuerpo por empotrar.
Fig. 3 - Destornillen los tornillos que fijan el tapón de ensayo y extráiganlo del cuerpo por empotrar.
CUIDADO: no tiren los tornillos ya que tendrán que ser utilizados una vez más para la instalación de las
partes externas.

Удалите пластиковые защитные компоненты от встраиваемого корпуса.
Выкрутите латунную опору из встраиваемого корпуса.
Выкрутите винты, фиксирующие пробку испытания, и выньте его от встраиваемого корпуса.
ОСТОРОЖНО: винты не бросайте потому, что они снова употребляются дл установки внешних
частей.

Βγάλτε τις πλαστικές προστασίες από το σώμα εντοιχισμού.
Ξεβιδώστε το ορειχάλκινο υποστήριγμα από το σώμα εντοιχισμού.
Ξεβιδώστε τις βίδες που στερεώνουν το πώμα έγκρισης και βγάλτε το από το σώμα εντοιχισμού.
ΠΡΟΣΟΧΗ: μην πετάτε τις βίδες επειδή θα χρησιμοποιηθούν και πάλι για την τοποθέτηση των εξωτερικών
μερών.
安装
图1 - 取下嵌入体的塑料保护罩。
图2 - 拧下嵌入体的黄铜支座。
图3 - 拧下用于固定测试盖的螺丝然后将盖从嵌入体中拔出。
注意: 请勿丢掉螺丝因为在外体安装时还能被重新利用。

8
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装
Fig. 4
Fig. 5
Fig. 6
3 mm
OK
NO
3 mm
Fig. 7
3 mm

9
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装
INSTALLAZIONE (continua...)

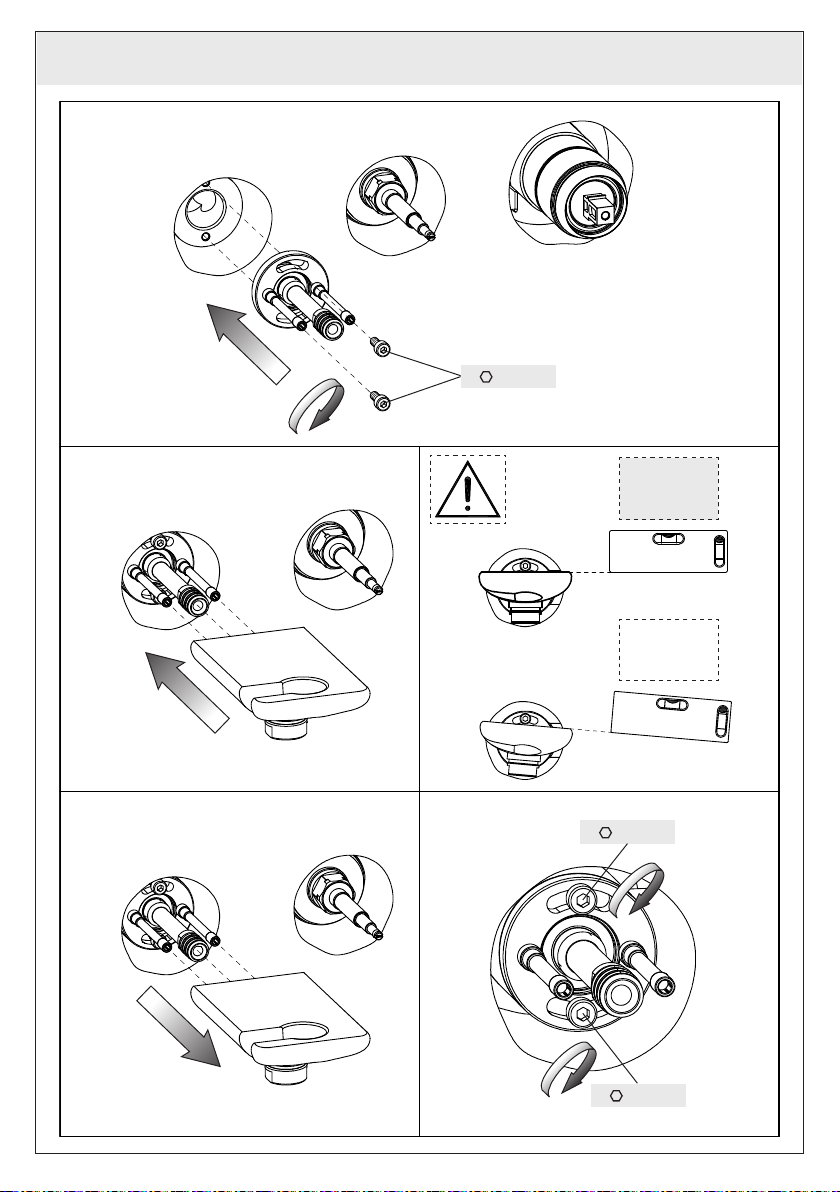

Fig. 4 - Fissare il supporto sul corpo utilizzando le viti tolte in precedenza dal tappo di collaudo.
ATTENZIONE: NON STRINGERE LE VITI!
Fig. 5 - Inserire la presa acqua sul proprio supporto ed individuare, con l’ausilio di una livella a bolla d’aria, il
corretto posizionamento.
Fig. 6-7 - Togliere la presa acqua ed avvitare con FORZA le viti del supporto.
INSTALLATION (continues...)
Fig. 4 - Fasten the support on the body using the screws previously removed from the test plug.
WARNING: DO NOT TIGHTEN THE SCREWS!
Fig. 5 - Insert by pressing the water inlet on its support and find, with an air spirit level, the proper position.
Fig. 6-7 - Remove the water inlet and tighten FIRMLY the screws of the support.
INSTALLATION (continue...)
Fig. 4 - Fixer le support sur le corps utilisant les vis enlevées auparavant du bouchon de test.
ATTENTION: NE SERREZ PAS LES VIS!
Fig. 5 - Insérer la prise eau sur son support et identifier, à l’aide d’un niveau à bulle d’air, le positionnement
correct.
Fig. 6-7 - Enlever la prise eau et visser avec FORCE les vis du support.
INSTALLATION (folgt...)
Abb. 4 - Die Halterung unter Verwendung der, zuvor vom Abnahmestopfen entfernten, Schrauben auf dem
Körper fixieren.
ACHTUNG: DIE SCHRAUBEN NICHT FEST ANZIEHEN!
Abb. 5 - Den Wasserabgreifpunkt in die entsprechende Halterung einsetzen und die korrekte Positionierung,
unter Zuhilfenahme einer Wasserwaage, individualisieren.
Abb. 6-7 - Den Wasserabgreifpunkt entfernen und die Schrauben der Halterung unter KRAFTAUFWENDUNG
festschrauben.
INSTALACIÓN (continúa...)
Fig. 4 - Fijen el soporte al cuerpo utilizando los tornillos que acaban de remover del tapón de ensayo.
CUIDADO: NO CIERREN LOS TORNILLOS!
Fig. 5 - Instalen la toma de agua en el correspondiente soporte e individúen su correcto posicionamiento con
el auxilio de un nivel de burbuja de aire.
Fig. 6-7 - Remuevan la toma de agua y atornillen con FUERZA los tornillos del soporte.
...)
 Зафиксируйте опору на корпусе при помощи винтов, которые Вы раньше снимали с пробки
испытания.
ОСТОРОЖНО: НЕ ЗАКРУТИТЕ ВИНТЫ!
Вставьте водозабор в соответствующую опору, и определите его правильное расположение
при помощи уровня с воздушным пузырем.
Снимите водозабор и СИЛЬНО выкрутите винты опоры.
 (...)
Στερεώστε το υποστήριγμα επάνω στο σώμα χρησιμοποιώντας τις βίδες που βγάλατε προηγουμένως
από το πώμα έγκρισης.
ΠΡΟΣΟΧΗ: ΜΗΝ ΣΦΙΓΓΕΤΕ ΤΙΣ ΒΙΔΕΣ!
Σταθεροποιήστε την παροχή νερού στο υποστήριγμά της και εντοπίστε, με τη βοήθεια ενός αλφαδιού
αεροστάθμης, τη σωστή τοποθέτηση.
Βγάλτε την παροχή νερού και βιδώστε με ΔΥΝΑΜΗ τις βίδες του υποστηρίγματος.
安装 (继续...)
图4 - 用之前从测试盖上取下的螺丝将支座固定在嵌入体上。
注意：拧螺丝时勿过于用力！
图5 - 将接水安装在其支座上然后用气泡水平仪协助确定它的正确安装位置。
图6-7 - 取下接水然后用力拧紧支座上的螺丝。

10
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装
Fig. 8
Fig. 9
Fig. 10
Ch. 37 mm
2 mm
OK
NO

11
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装
INSTALLAZIONE (continua...)

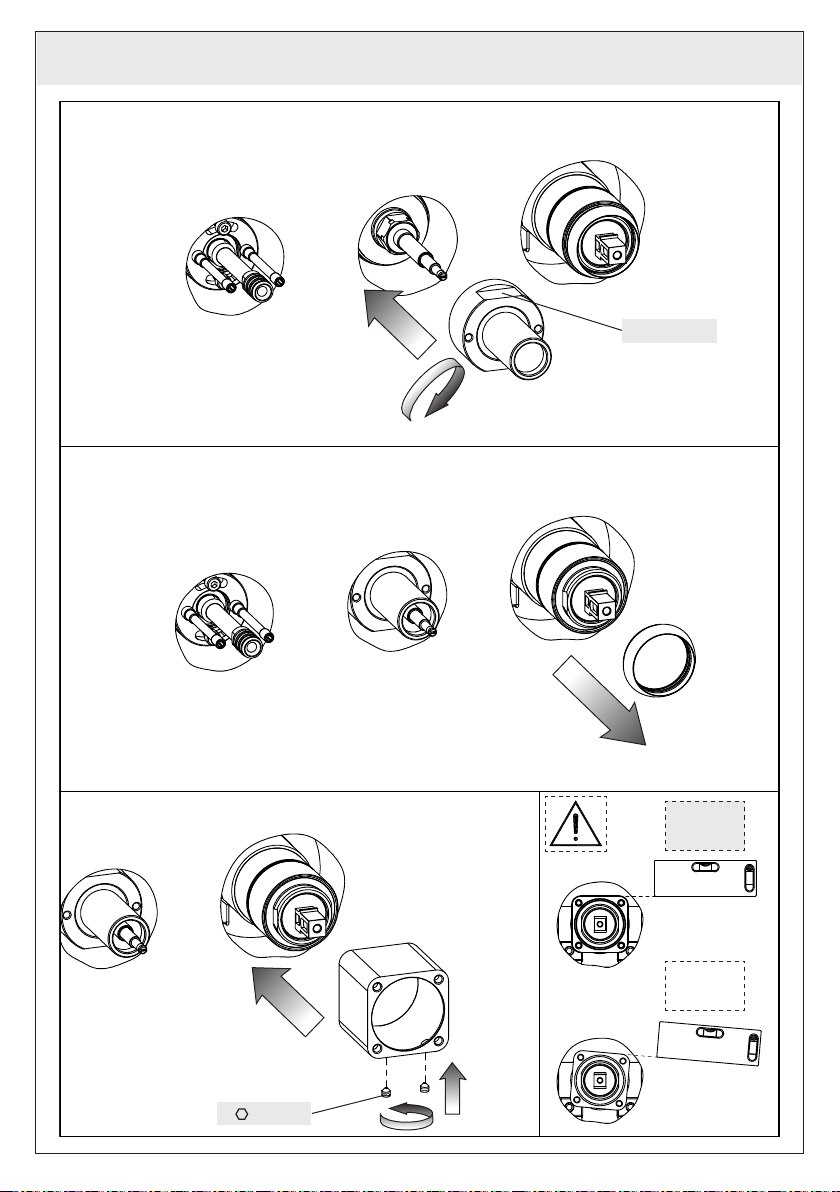

Fig. 8 - Installare la boccola sul comando del deviatore.
Fig. 9 - Togliere momentaneamente dal comando la ghiera in finitura.
Fig. 10 - Installare la boccola in finitura sul comando e dopo aver individuato il corretto posizionamento
fissarla con i grani in dotazione.
INSTALLATION (continues...)
Fig. 8 - Install the dowel on the control of the diverter.
Fig. 9 - Remove temporarily from the control the finish ring nut.
Fig. 10 - Install the finish dowel on the control and after identifying the proper positioning fasten it with
dowels supplied.
INSTALLATION (continue...)
Fig. 8 - Installer la douille sur la commande du déviateur.
Fig. 9 - Enlever temporairement de la commande la virole en finition.
Fig. 10 - Installer la douille en finition sur la commande et après avoir identifié le positionnement correct
la fixer avec les douilles fournies.
INSTALLATION (folgt...)
Abb. 8 - Die Buchse auf der Steuerung des Umschaltventils installieren.
Abb. 9 - Die Abschlussgewindehülse vorübergehend von der Steuerung entfernen.
Abb. 10 - Die Abschlussbuchse auf der Steuerung installieren und, nachdem man die korrekte Position
individualisiert hat, mittels der, im Lieferumfang befindlichen Stiften fixieren.
INSTALACIÓN (continúa...)
Fig. 8 - Instalen el buje sobre el mando del desviador.
Fig. 9 - Quiten momentáneamente del comando la virola de acabado.
Fig. 10 - Instalen la virola de acabado sobre el comando y, tras haber individuado su correcto
posicionamiento, fíjenla con el auxilio de las clavijas incluidas en el suministro.
...)
Вставьте втулку в команду девиатора.
На данный момент снимите отделочное зажимное кольцо с команды.
Установите отделочную втулку в контрольное устройство и после того, как обнаружили ее
корректное позиционирование, зафиксируйте ее при помощи установочных винтов, включенных в
комплект поставки.
 (...)
Τοποθετήστε τον τριβέα επάνω στην εντολή του εκτροπέα.
Βγάλτε προσωρινά από την εντολή το δακτύλιο φινιρίσματος.
Τοποθετήστε το έδρανο φινιρίσματος επάνω στην εντολή και αφού εντοπίσετε τη σωστή θέση
του στερεώστε το με τους παρεχόμενους πείρους.
安装 (继续...)
图8 - 将袖套安装在分流器的控制开关上。
图9 - 暂时性从控制开关上取下装饰环形螺母。
图10 - 确认正确位置后在控制开关上用随配的定位销钉安装装饰衬套。

12
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装

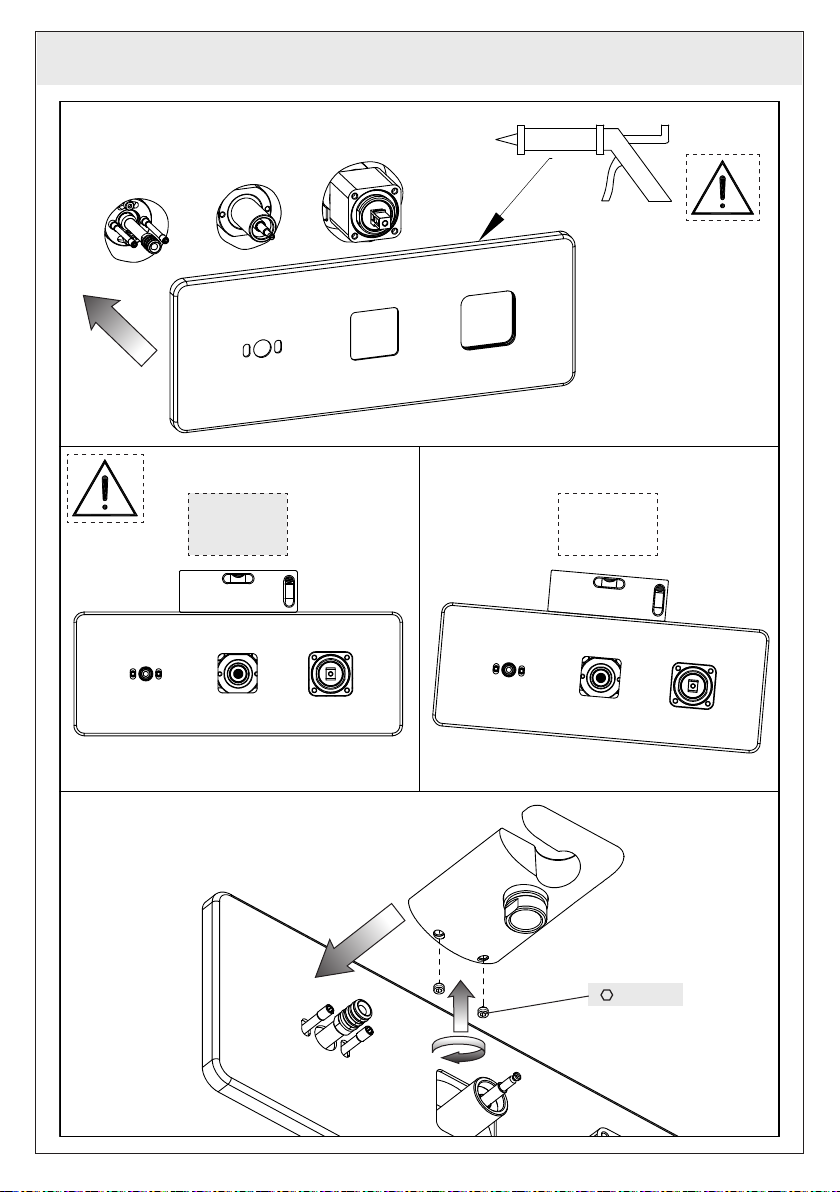

Fig. 11
Fig. 12
OK NO
2,5 mm

13
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装
INSTALLAZIONE (continua...)
Fig. 11 - Inserire la piastra di nitura e scorrerla no al muro. Si consiglia di sigillare con del silicone
(esente da acido acetico) il punto di congiunzione tra la parete piastrellata e la piastra.
Fig. 12 - Installare denitivamente la presa acqua e ssarla con i grani in dotazione.
INSTALLATION (continues...)
Fig. 11 - Insert the nish plate and let it slide down to the wall. Sealing with silicone (free from acetic acid)
the junction point between tiled wall and plate recommended.
Fig. 12 - Install denitely the water inlet and fasten it with dowels supplied.
INSTALLATION (continue...)
Fig. 11 - Insérer la plaque de finition et la faire glisser jusqu’au mur. On conseille de sceller avec du
silicone (exempt d’acide acétique) le point de conjonction entre le mur carrelé et la plaque.
Fig. 12 - Installer dénitivement la prise eau et la xer avec les goujons fournis.
INSTALLATION (folgt...)
Abb. 11 - Die Abschlussplatte einsetzen und bis zur Wand verschieben. Es ist empfehlenswert den
Verbindungspunkt zwischen der gefliesten Wand und der Platte mit Silikon (frei von Essigsäure) zu
versiegeln.
Abb. 12 - Denitiv den Wasserabgreifpunkt installieren und mittels der, im Lieferumfang bendlichen
Stiften xieren.
INSTALACIÓN (continúa...)
Fig. 11 - Introduzcan la plancha de acabado y háganla deslizar hasta la pared. Les aconsejamos que
utilicen silicona (sin ácido acético) para sellar el punto de conjunción entre la pared con baldosas y la
placa.
Fig. 12 - Instalen denitivamente la toma de agua y fíjenla con el auxilio de las clavijas incluidas en el
suministro.
...)
Наденьте декоративную пластину и сместите ее до стены. Рекомендуется использовать
силикон (без уксусной кислоты), чтобы герметизировать место соединения между стеной с
плитками и плитой.
   Окончательно установите водозабор, и зафиксируйте его при помощи установочных
винтов, включенных в комплект поставки.
 (...)
Περάστε την πλάκα φινιρίσματος και τρέξτε την μέχρι τον τοίχο. Συνιστάται να σφραγίσετε με
σιλικόνη (χωρίς ακετικό οξύ) το σημείο σύνδεσης ανάμεσα στον τοίχο με πλακάκια και την πλάκα.
Τοποθετήστε οριστικά την παροχή νερού και στερεώστε την με τους παρεχόμενους πείρους.
安装 (继续...)
图11 - 插入装饰面板并且滑动垫板使其与墙壁贴近。建议将面板与瓷砖墙壁的结合处用硅酮（不含醋
酸）密封。
图12 - 最终安装接水，用随配的定位销钉将其固定。

14
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装
Fig. 13
Fig. 14
Fig. 15
2 mm
OK
NO
2 mm
2 mm

15
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装
INSTALLAZIONE (continua...)
Fig. 13 - Installare la boccola in finitura sul comando del deviatore e dopo aver individuato il corretto
posizionamento fissarla con i grani in dotazione.
Fig. 14 - Installare il rosone in finitura e fissarlo col grano in dotazione.
Fig. 15 - Installare sull'asta del deviatore il pomolo e fissarlo col grano in dotazione.
INSTALLATION (continues...)
Fig. 13 - Install the finish dowel on diverter’s control and after finding the proper position fasten it with the
supplied dowels.
Fig. 14 - Install the finish round washer and fasten it with the dowel supplied.
Fig. 15 - Install on diverter’s rod the knob and fasten it with the dowel supplied.
INSTALLATION (continue...)
Fig. 13 - Installer la douille en finition sur la commande du déviateur et après avoir trouvé le positionnement
correct la fixer avec les goujons fournis.
Fig. 14 - Installer la rondelle de finition et la fixer avec le goujon fourni.
Fig. 15 - Installer sur la tige du déviateur la douille et la fixer avec le goujon fourni.
INSTALLATION (folgt...)
Abb. 13 - Die Buchse als Abschluss auf der Steuerung des Umstellventils installieren und, nachdem man
die korrekte Position individualisiert hat, mittels der, im Lieferumfang befindlichen Stiften fixieren.
Abb. 14 - Die Abschlussrosette installieren und mittels des, im Lieferumfang enthaltenen Stiftes
fixieren.
Abb. 15 - Den Kugelgriff auf der Stange des Umstellventils einsetzen und ihn mittels des, im Lieferumfang
enthaltenen Stiftes fixieren.
INSTALACIÓN (continúa...)
Fig. 13 - Instalen la virola de acabado sobre el comando del desviador y, tras haber individuado su
correcto posicionamiento, fíjenla con el auxilio de las clavijas incluidas en el suministro.
Fig. 14 - Instalen el rosón de acabado y fíjenlo con el auxilio de la clavija incluida en el suministro.
Fig. 15 - Instalen el pomo en la varilla del desviador y fíjenlo con el auxilio de la clavija incluida en el
suministro.
...)
 Установите отделочную втулку в контрольное устройство девиатора и после того, как
обнаружили ее корректное позиционирование, зафиксируйте ее при помощи установочных винтов,
включенных в комплект поставки.
Установите отделочную розетку, и зафиксируйте ее при помощи установочного винта,
включенного в комплект поставки.
   Установите круглую ручку в стержень, и зафиксируйте ее при помощи установочного
винта, включенного в комплект поставки.
 (...)
Τοποθετήστε το έδρανο φινιρίσματος επάνω στην εντολή του εκτροπέα και αφού εντοπίσετε τη
σωστή θέση του στερεώστε το με τους παρεχόμενους πείρους.
Τοποθετήστε το ρόδακα φινιρίσματος και στερεώστε τον με τον παρεχόμενο πείρο.
Τοποθετήστε επάνω στη ράβδο του εκτροπέα το πόμολο και στερεώστε το με τον παρεχόμενο
πείρο.
安装 (继续...)
图13 - 在分流器的控制开关上安装装饰衬套，在确定准确位置后用随配的定位销钉将衬套固定住。
图14 - 安装装饰环然后用随配的定位销钉将其固定住。
图15 - 在分流器的轴上安装手柄，用随配的定位销钉将它固定好。

16
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装
Fig. 16
Fig. 18
Fig. 17
2,5 mm
Non in dotazione
Not supplied
Non fournie
Nicht mitgelieferte
Excluida del suministro
Не включаются в комплект поставки
Δεν παρέχεται
非随配

17
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION -
INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装
INSTALLAZIONE (continua...)
Fig. 16 - Installare l'anello indicatore.
Fig. 17 - Installare la ghiera in finitura.
Fig. 18 - Inserire la maniglia sulla cartuccia no ad arresto meccanico, e ssarla con il grano in dotazione.
Inserire infine il tappino in finitura.
INSTALLATION (continues...)
Fig. 16 - Install the indicator ring.
Fig. 17 - Install the finish ring nut.
Fig. 18 - Insert the handle on the cartridge down to the mechanical stop, and fasten it with the pin
supplied. Then insert the finish plug.
INSTALLATION (continue...)
Fig. 16 - Installer la bague indicateur.
Fig. 17 - Installer la virole en finition.
Fig. 18 - Insérer la poignée sur la cartouche jusqu’à l’arrêt mécanique, et la xer avec le goujon fourni.
Insérer enfin le bouchon en finition.
INSTALLATION (folgt...)
Abb. 16 - Den Anzeigering installieren.
Abb. 17 - Die Abschlussgewindehülse installieren.
Abb. 18 - Den Handgriff auf die Kartusche bis mechanischem Anschlag einfügen und ihn mittels des
serienmäβigen Stifts befestigen. Anschließend den Abschlussstopfen einsetzen.
INSTALACIÓN (continúa...)
Fig. 16 - Instalen el anillo indicador.
Fig. 17 - Instalen la virola de acabado.
Fig. 18 - Introduzcan la maneta sobre el cartucho hasta su tope mecánico y bloquéenla utilizando la
clavija de fijación. Finalmente coloquen el taponcillo de acabado.
...)
Установите кольцо-указатель.
Установите отделочное зажимное кольцо.
Наденьте ручку на картридж до упора и закрепите ее стопорным винтом в комплекте.
Затем установите декоративную заглушку.
 (...)
Τοποθετήστε το δακτύλιο ένδειξης.
Τοποθετήστε το δακτύλιο φινιρίσματος.
Περάστε τη λαβή επάνω στο φυσίγγιο μέχρι το μηχανικό σταμάτημα, και στερεώστε την με τον
παρεχόμενο πείρο. Περάστε τέλος την ταπίτσα φινιρίσματος.
安装 (继续...)
图16 - 安装指示环。
图17 - 安装装饰内螺纹环。
图18 - 在阀芯上插入手柄直至机械接触并用配套的小螺母固定。最后再插入装饰塞。

18
FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONSTäTIGKEIT -
FuNCIoNAMIENTo - ИСПОЛЬзОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行
OFF
HOT
MIX
COLD
ON
FUNZIONAMENTO
In condizione di riposo la leva si troverà in posizione centrale inclinata verso il basso. Per avviare
l’erogazione dell’acqua spingere verso l’alto la leva; in questo modo si otterrà acqua miscelata. Per
ottenere acqua fredda spostare la leva verso destra e per ottenere acqua calda spostarla verso sinistra.
WORKING
In idle condition the lever will be in central position inclined towards the bottom. To start water supply
push the lever upwards; this way mixed water is supplied. For cold water shift the lever to the right and
for hot water shift it to the left.
FONCTIONNEMENT
En condition de repos le levier sera en position centrale inclinée vers le bas. Pour démarrer le débit de
l’eau pousser vers le haut le levier; ainsi on aura de l’eau mitigée. Pour obtenir de l’eau froide déplacer le
levier vers droite et pour obtenir de l’eau chaude le déplacer vers la gauche.
FUNKTIONIERUNG
Im Ruhezustand bendet sich der Steuerhebel in der Mitte und er ist nach unten geneigt. Den Hebel nach
oben ziehen, um die Wasserversorgung zu starten; auf diese Weise wird gemischtes Wasser versorgt.
Den Hebel nach rechts drehen, um Kaltwasser zu gewinnen, und ihn nach links drehen, um Warmwasser
zu gewinnen.
FUNCIONAMIENTO
En condiciones de reposo la palanca se encuentra en posición central inclinada hacia abajo. Para
empezar la erogación del agua empujen la palanca hacia arriba; de esta forma obtendrán agua mezclada.
Para obtener agua fría desplacen la palanca hacia la derecha y para obtener agua caliente desplácenla
hacia la izquierda.
Fig. 19 Fig. 20

19
FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONSTäTIGKEIT -
FuNCIoNAMIENTo - ИСПОЛЬзОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行

В исходном состоянии рычаг будет находиться в центральном положении, наклоненным вниз. Для
включения подачи воды поднимите рычаг вверх. В этом положении будет подаваться смешанная
вода. Для подачи холодной воды поверните рычаг вправо, а для подачи горячей воды поверните
его влево.

Σε θέση ακινητοποίησης το λεβιέ θα βρεθεί σε κεντρική θέση κεκλιμένο προς τα κάτω. Για να ξεκινήσει
η παροχή του ανάμικτου νερού σπρώξτε πίσω το λεβιέ, με τον τρόπο αυτό θα έχετε ανάμικτο νερό. Για
να έχετε κρύο νερό μετακινήστε το λεβιέ προς τα δεξιά και για να έχετε ζεστό νερό μετακινήστε το προς
τα αριστερά.
运行
在待命状态下手柄处于中央向下倾斜位置。如需启动供水向上抬起手柄；此时得到的是冷热水的混合。
要出冷水向右移动手柄，要出热水则向左移动手柄。

20
FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONSTäTIGKEIT -
FuNCIoNAMIENTo - ИСПОЛЬзОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行
Fig. 21 Fig. 22
Fig. 23
Aprire
Open
2°Uscita
2°Outlet
Chiudere
Close
PUSH!
