Gessi Oxygene Hi-Tech User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
OXYGENE HI-TECH
Art. 941
PROGRAMMA MISCELAZIONE CUCINA
KITCHEN MIXER PROGRAM
PROGRAMME MITIGEURS POUR LA CUISINE
PROGRAMM DER KÜCHENMISCHBATTERIEN
PROGRAMA MEZCLADORES COCINA

2
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros
Fig. 1
360°

3
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES
Prima dell’installazione e messa in funzione
Attenzione! I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del
miscelatore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno
dei tubi. Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel miscelatore
possono entrare corpi estranei in grado di danneggiare le guarnizioni/guarnizioni ad anello.
Prima della messa in funzione, svitare l’aeratore e sciacquare molto bene
Before installation and start-up
Attention! The supply pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residues or other dirt are left in the pipes. Foreign bodies can enter the mixer
through the rinsed pipes or the general water plant and could damage the washers/O-rings.
Before start-up, unscrew the aerator and rinse it very well.
Avant l’installation et la mise en fonction
Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du mitigeur, de façon
qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur des
tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers le système hydrique générale,
des corps étrangers peuvent entrer dans le mitigeur et abîmer les joints/ les joints toriques.
Avant la mise en fonction, dévisser l’aérateur et bien rincer.
Vor der Installation und Inbetriebnahme
Achtung! Die Zuleitungsrohre müssen vor dem Installieren der Armatur gründlich durchgespült werden,
damit keine Späne, Löt- oder Hanfreste oder andere Unreinheiten zurückbleiben. Bei nicht durchgespülten
Rohrleitungen oder auch durch die Hauptwasseranlage, können Fremdkörper in die Armatur geraten und
die Dichtungsscheiben/Dichtungen beschädigen.
Vor Inbetriebnahme der Armatur den Perlator abschrauben und gut durchspülen.
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
mezclador de manera que no queden virutas, residuos de soldadura, cáñamo u otras impurezas en los
tubos. A través de la tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden
entrar cuerpos extraños capaces de dañar los empaques/anillos de cierre.
Antes de la puesta en función, destornillen el aireador y enjuaguen muy bien.

4
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES

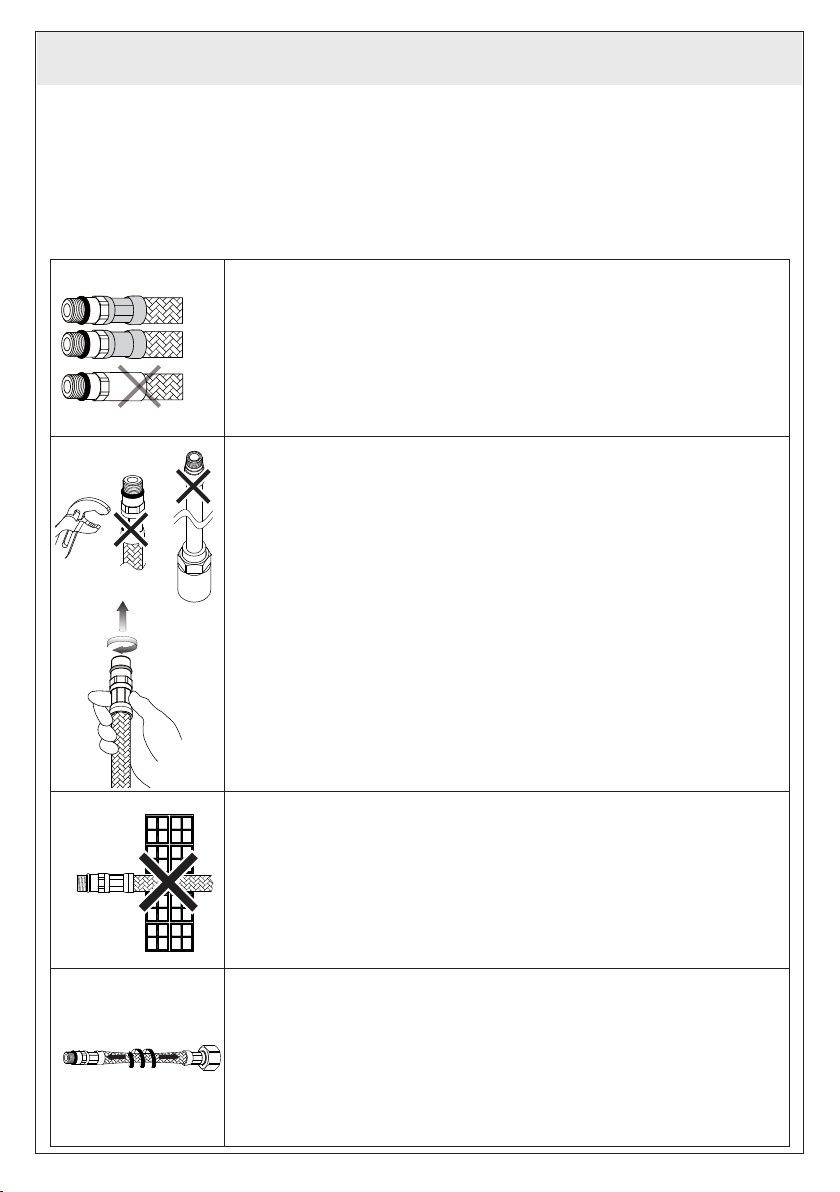

- Prima dell’installazione controllare la presenza e l’integrità delle graffature da ambo i lati dei essibili.
- Before assembling the hose, please check the appropriate crimping of both sides of the hoses.
- Avant l’installation contrôler la présence et l’intégrité des agrafages des deux côtés des exibles.
- Vor der Installation, ist der Schlauch auf das Vorhanden- und Unversehrtsein der Falze auf beiden
Seiten zu überprüfen.
- Antes de la instalación controlen la presencia y la integridad de las grapas en ambos lados de los
exos.
- Non serrare con utensili.
- Do not use tools to tighten.
- Ne pas serrer avec des outils.
- Keine Werkzeuge zum Festziehen verwenden.
- No cierren con herramienta.
- Avvitare i raccordi con tenuta OR a mano no a percepire una battuta meccanica.
- Hand-tighten O-ring seal connectors until feeling a mechanical stop.
- Visser les raccords avec le joint torique à la main, jusqu’á sentir la butée mécanique.
- Die Verbindungen mit der OR-Dichtung per Hand solange festdrehen, bis man einen
mechanischen Anschlag bemerkt.
- Atornillen los racores con junta OR manualmente hasta percibir un contacto mecánico.
- Non incassare il condotto nel muro.
- Don’t set the hose in the wall.
- Ne pas encastrer la conduite dans le mur.
- Die Leitung nicht in die Mauer einbetten.
- No empotren el tubo en la pared.
- Non installare il essibile in torsione o in tensione.
- Tighten the hose without any twist or tension.
- Ne pas installer le exible en torsion ou en tension.
- Bei der Installation des Schlauchs dafür sorgen, dass er weder verdreht, noch gespannt wird.
- No instalen el exible torciéndolo o tensándolo.
- Il rispetto di tali indicazioni, mantiene i diritti di garanzia, garantisce le caratteristiche dichiarate dei prodotti e ne assicura la
completa afdabilità.
- Complying with these indications will maintain the guarantee rights, ensures the declared properties of the products and
guarantees full reliability.
- Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarées des produits et il en assure la
complète abilité.
- Die Beachtung dieser Hinweise dient zur Erhaltung der Garantierechte, sichert die angegebenen Eigenschaften der Produkte ab
und gewährleistet die vollkommene Zuverlässigkeit dieser.
- El respeto de dichas indicaciones salvaguarda los derechos de garantía, garantiza las características declaradas de los productos
y asegura su perfecta abilidad.
2 x Ø
OK !
OK!
Ø
2 x Ø
OK!
OK!
Ø
Ø
NO!

5
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES

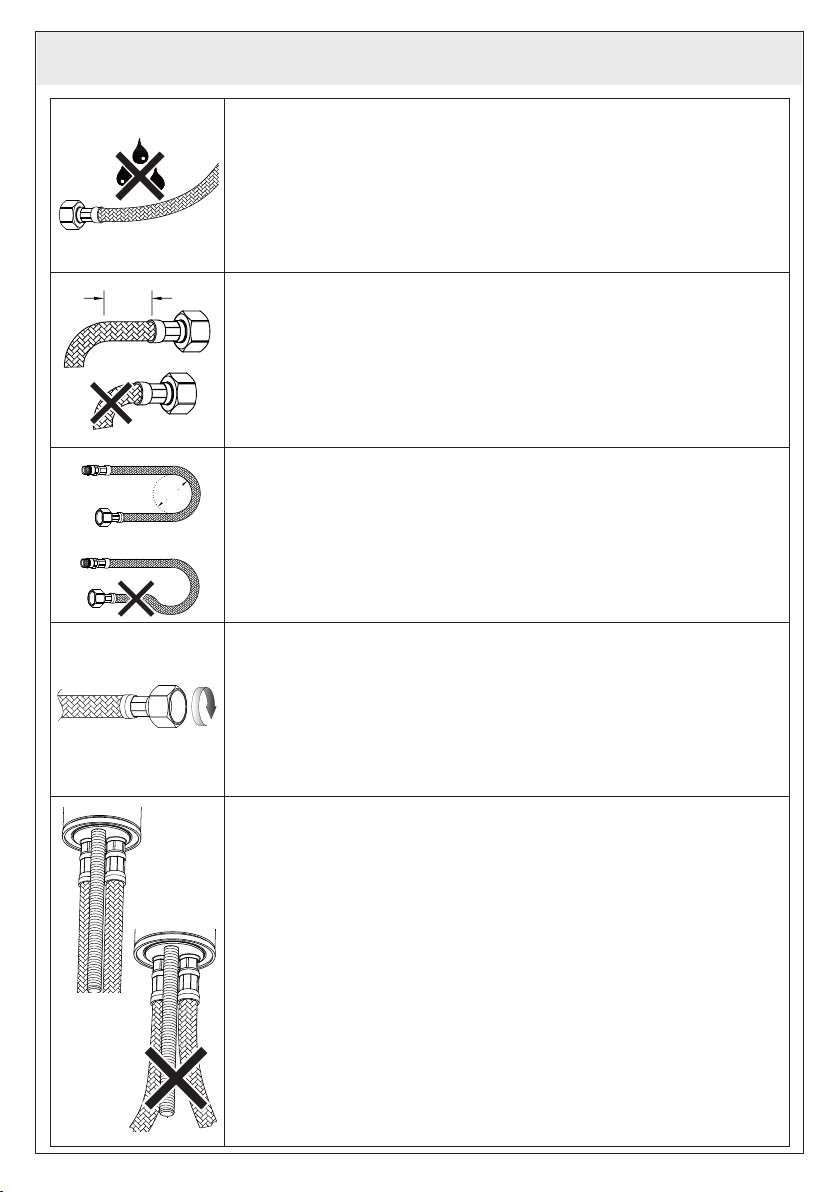

- Il contatto prolungato con sostanze pur blandamente aggressive, può determinare il danneggiamento
della treccia ed il conseguente scoppio del essibile.
- Prolonged contact with any even low aggressive substance can cause external braid damage and
subsequent burst of the hose.
- Le contact prolongé avec des substances même peu agressives peut provoquer la détérioration de la
tresse et l’éclatement conséquent du exible.
- Der anhaltende Kontakt mit auch nur leicht aggressiv wirkenden Stoffen, kann zur Beschädigung des
Geechtes und infolgedessen zum Platzen des Schlauchs führen.
- El contacto prolongado con sustancias, aun si poco agresivas, puede perjudicar la trenza y provocar
la consecuente ruptura del exo.
- Prima dell’ inizio della curvatura lasciare un tratto rettilineo di almeno 2 volte il diametro esterno.
- Before the start of the bend please leave a straight section twice the external diameter.
- Avant le commencement de la courbure laisser une ligne rectiligne d’au moins 2 fois le diamètre
extérieur.
- Vor Beginn der Schlauchkrümmung muss ein geradliniger Abschnitt gewährleistet sein, der
mindestens doppelt so lang wie der zweifache Außendurchmesser ist.
- Antes del inicio de la curvatura dejen un tramo rectilíneo de por lo menos 2 veces el diámetro
exterior.
- Rispettare il raggio minimo di curvatura (DN= diametro interno nominale):
- Maintain minimum bend radius (DN= nominal internal diameter):
- Respecter le rayon minimum de courbure (DN= diamètre interne nominale):
- Den Mindestkrümmungsradius einhalten (DN= nominaler Innendurchmesser):
- Respeten el radio mínimo de curvatura (DN= diámetro interno nominal):
DN6 = Ø25mm
DN8 = Ø30mm
DN10 = Ø35mm
DN13 = Ø45mm
- Avvitare i raccordi con tenuta a guarnizione (dadi) a mano no a che possibile, più 1/4 di giro con
chiave appropriata.
- Tighten connectors with gasket seal (nuts) as much as possible plus 1/4 turn using an appropriate
wrench.
- Visser les raccords avec le joint d’étanchéité (écrous) à la main autant que possible, plus 1/4 de
tour avec une clé appropriée.
- Die Anschlüsse mit Dichtung (Schraubenmuttern) solange wie möglich per Hand festschrauben
und anschließend mit einem geeigneten Schlüssel um eine weitere 1/4-Drehung festziehen.
- Atornillen los racores con junta de cierre (tuercas) lo más posible manualmente, más un 1/4 de
vuelta utilizando una llave adecuada.
- Dopo il montaggio evitare sollecitazioni laterali anche minime. (es. durante il ssaggio del tirante
o dell’astina dello scarico).
- After assembly avoid even the slightest lateral stress (i.e. during the fastening of the tie-rod or of
the drain pop-up lever).
- Après le montage il faut éviter la moindre sollicitation latérale, avec n’importe quel outil (ex.
pendant la xation du tirant ou de la tirette de vidange).
- Nach der Montage sind auch die minimalsten lateralen Spannungen zu vermeiden (z. Bsp.
während der Fixierung der Zugstange bzw. der Abussspindel).
- Después del montaje, eviten las solicitaciones laterales, aun mínimas, con todo tipo de
herramienta (por ejemplo durante la jación del tirante o de la varilla de desagüe).
Ø
2 x Ø
OK!
OK!
Ø
2 x Ø
OK!
OK!
Ø
Ø
NO!

6
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES
Contenuto della confezione:
1 - Miscelatore industriale
2 - Set di fissaggio
3 - Chiave esagonale zincata
4 - Set di viti per fissaggio a
parete
5 - Supporto per fissaggio a
parete
6 - Flangia per fissaggio sotto il
piano
Package content:
1 - Industrial mixer
2 - Fastening set
3 - Zinc-plated hexagonal key
4 - Wall fastening set of screws
5 - Wall fastening support
6 - Under-basin fastening flange
Contenu de l’emballage:
1 - Mitigeur industriel
2 - Jeu de fixation
3 - Clé hexagonale zinguée
4 - Jeu de vis pour la fixation
murale
5 - Support pour la fixation
murale
6 - Bride pour la fixation sous-
lavabo
Inhalt der Verpackung:
1 - Industrielle Mischbatterie
2 - Befestigungssatz
3 - Verzinkter
Sechskanteinsteckschlüssel
4 - Schraubensatz für die
Wandbefestigung
5 - Halterung für die
Wandbefestigung
6 - Flansch für die Befestigung
unter der Auflagefläche
Contenido del embalaje:
1 - Mezclador industrial
2 - Juego de fijación
3 - Llave hexagonal galvanizada
4 - Juego de tornillos para la
fijación en la pared
5 - Soporte de fijación en la
pared
6 - Brida para la fijación bajo
encimera
1
Fig. 2
23
45
6

7
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES
Ø6
Fig. 3

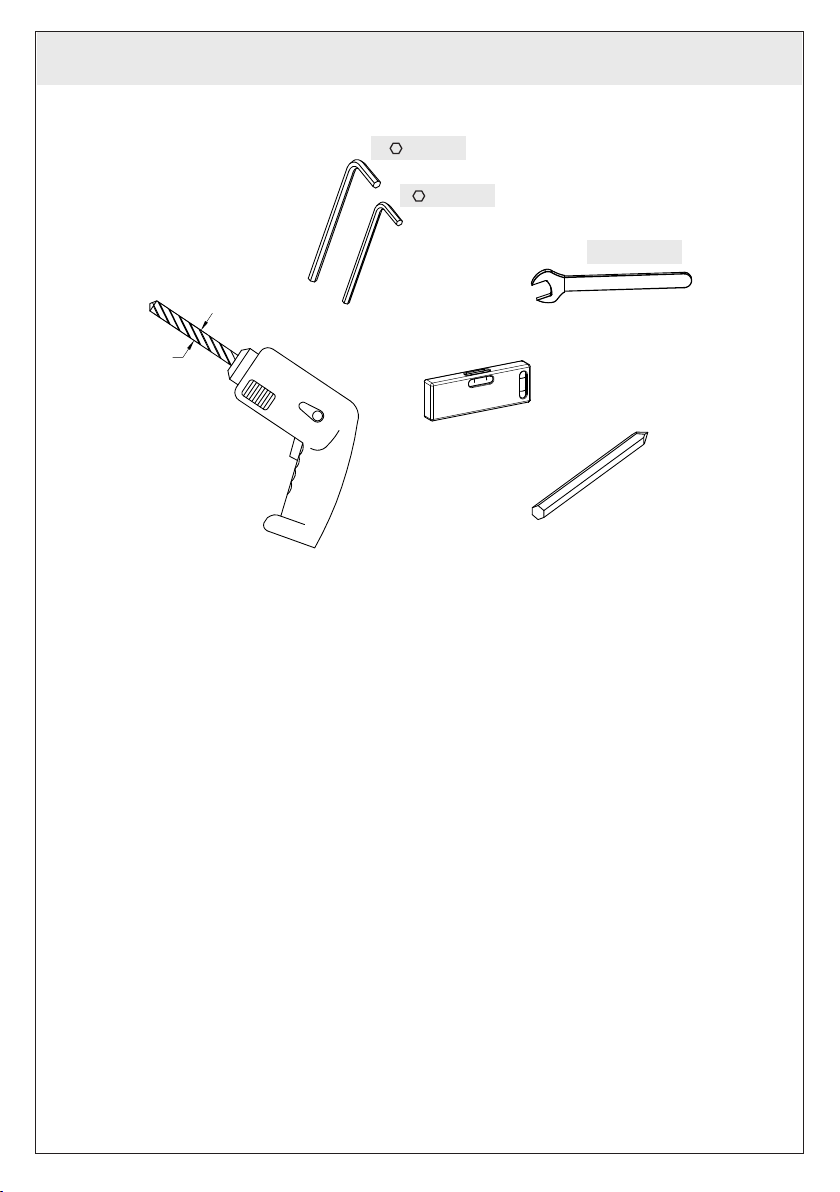

- Utensili necessari per l’installazione
- Installation tools
- Outils nécessaires pour l’installation
- Für die Installation erforderliche Werkzeuge
- Herramienta necesaria para la instalación
3 mm
Ch. 19 mm
2,5 mm

8
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros
Fig. 4 Fig. 5
INSTALLAZIONE
Prima di inserire il monocomando nel foro del lavello assicurarsi che la guarnizione di base sia ben
posizionata nella propria sede e che i flessibili di alimentazione siano ben avvitati al corpo del rubinetto.
Sistemare il monocomando sul foro del lavello orientando la bocca di erogazione verso la vasca del
lavello.
Inserire quindi il kit di fissaggio nella sequenza indicata e rispettivamente: la guarnizione sagomata, la
flangia triangolare in plastica e la flangia.
SOLO nel caso in cui lo spessore del piano d’appoggio non consenta l’installazione di tutti i componenti
del fissaggio, è possibile non utilizzare la flangia triangolare in plastica.
Serrare a fondo l’apposito tirante o dado filettato.
INSTALLATION
Before inserting the single lever mixer in the hole of the sink, make sure that the base gasket is properly
positioned in its seat and that the flexible hoses are well tightened to the body of the tap. Place the single
lever group in the hole of the sink, orienting the spout toward the sink tank.
Insert the fixing kit with the indicated sequence, and respectively: the shaped flange, the plastic triangular
flange and the flange.
ONLY if the thickness of the bearing surface does not allow installing all fastening components, is it
possible not to use the triangular plastic flange.
Tighten extensively the tie rod or the threaded nut.
INSTALLATION
Avant d’insérer le monocommande dans le trou de l’évier, il faut s’assurer que le joint de base est bien
placé dans son emplacement et que les flexibles d’alimentation sont bien vissés au corps du robinet. Il

9
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN
faut placer le monocommande sur le trou de l’évier en orientant la bouche de distribution vers le bac de
l’évier.
Insérer donc le kit de fixation dans la séquence indiquée et respectivement: la gaine façonnée, la bride
triangulaire en plastique et la bride.
La non utilisation de la bride triangulaire en plastique n’est possible QUE si l’épaisseur du plan d’appui
ne permet pas l’installation de tous les composants de la fixation.
Serrer à fond le tirant ou l’écrou fileté.
INSTALLATION
Bevor Sie die Einhebel-Mischbatterie in die Bohrung des Spülbeckens einführen, vergewissern Sie sich,
dass die Basisdichtung perfekt in ihrem Sitz positioniert ist und dass die Versorgungsschläuche gut
am Armaturenkörper festgeschraubt sind. Die Einhebel-Mischbatterie auf der Bohrung des Spülbeckens
positionieren, wobei der Auslauf in Richtung des Spülbeckens orientiert sein muss.
Anschließend den Befestigungssatz in der angegebenen Reihenfolge einführen, und zwar: die geformte
Dichtung, den dreieckigen Kunststoffflansch und den Flansch.
NUR, in dem Falle, in dem es die Stärke der Auflagefläche nicht ermöglicht alle Bestandteile zur
Befestigung zu installieren, kann man auf den Einsatz des dreieckigen Kunststoffflansches verzichten.
Die eigens dafür vorgesehene Zugstange oder die Gewindeschraubenmutter bis zum Anschlag
festziehen.
INSTALACIÓN
Antes de introducir el monomando en el agujero del fregadero, asegúrense que la junta de base esté
bien posicionada en su propio asiento y que los flexos de alimentación estén bien atornillados al cuerpo
del grifo. Posicionen el monomando sobre el agujero del fregadero, orientando el caño de erogación
hacia la cubeta del fregadero
Introduzcan el juego de fijación según la secuencia indicada y respectivamente: la junta moldurada, la
brida triangular y la brida.
SÓLO en el caso de que el espesor del llano de apoyo no permita la instalación de todos los componentes
de fijación es posible no utilizar la brida triangular de plástico.
Rosquen completamente el tirante o la tuerca roscada.

10
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN
90°90°
38
Min. 35
Ø6
Fig. 6 Fig. 7 Fig. 8
Fig. 9 Fig. 10 Fig. 11
Fig. 12
2,5 mm
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros

11
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN

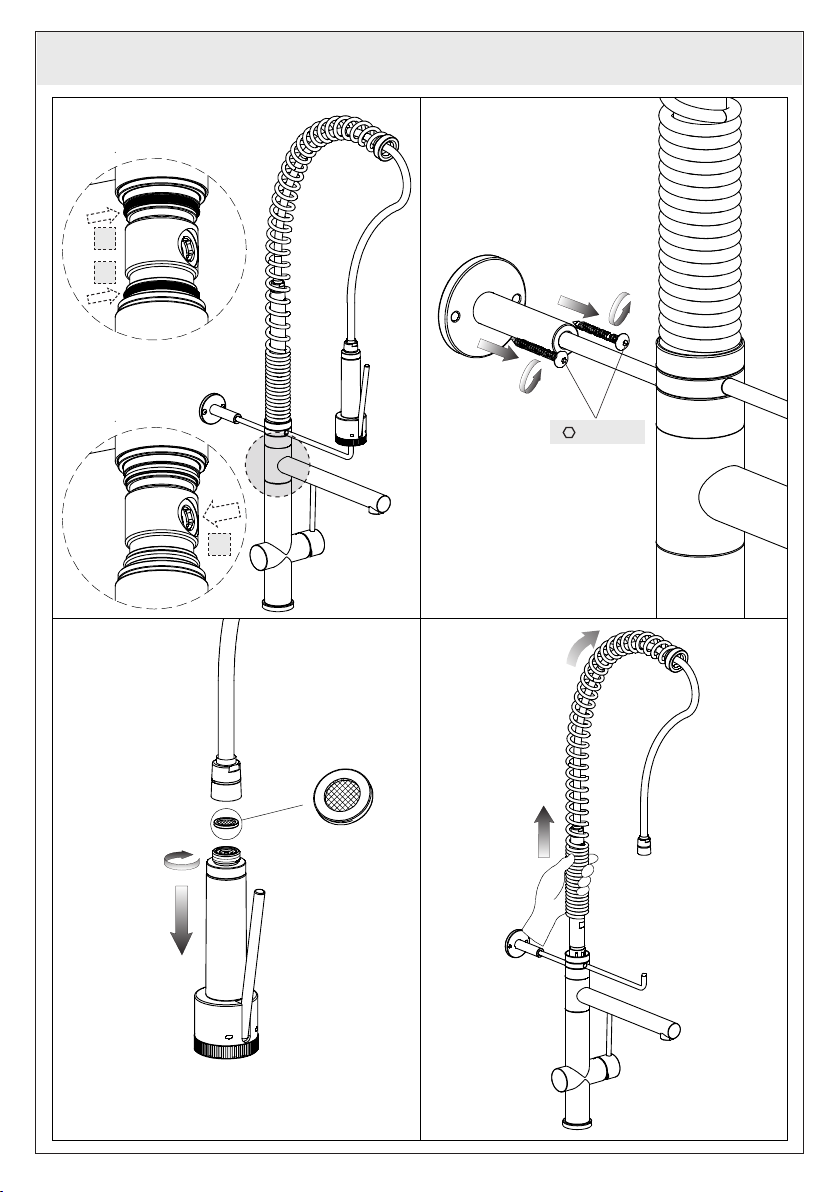

STABILIZZAZIONE DEL MISCELATORE
Una volta alloggiato il miscelatore nel foro del lavello è necessario stabilizzarlo per evitare sgradevoli
oscillazioni durante l’utilizzo, dovute alle importanti dimensioni. Avvitare manualmente l’asta nel foro sul
corpo del miscelatore no a battuta, successivamente scorrere la angia sull’asta no a raggiungere la
parete. Utilizzare una livella per garantire che il micelatore sia ben allineato e marcare con una matita i
punti di foratura sulla parete in corrispondenza dei fori sulla angia.
Allontanare la angia e forare dove contrassegnato con una punta Ø6mm e introdurvi i tasselli in
dotazione. Accostare nuovamente la angia facendone combaciare i fori con i tasselli. Fissarla a parete
con le viti autolettanti in dotazione. Allineare il miscelatore con l’aiuto di una livella e ssarlo in posizione
con il grano in dotazione.
MIXER STEADYING
Once the mixer is positioned in the hole of the sink, steady it to avoid unpleasant oscillations during
the use, due to the large size. Screw manually the rod into the hole on the body of the mixer until it
reaches a mechanical stop, then slide the ange on the rod until reaching the wall. Use a bubble-air
level to guarantee that the mixer is well aligned and mark with a pencil the drilling points on the wall in
correspondence with the holes on the ange.
Remove the ange and drill where marked with a Ø6mm drill point and introduce the plugs supplied.
Approach again the ange matching its holes with the dowels. Fasten it to wall with the self-tapping
screws supplied. Align the mixer with the aid of a bubble-air level and fasten it in position with the dowel
supplied.
STABILISATION DU MITIGEUR
Une fois positionné le mitigeur dans le trou de l’évier le stabiliser pour éviter des oscillations ennuyeuses
90°
90°
Fig. 13 Fig. 14
2,5 mm

12
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN
pendant l’utilisation, dues aux dimensions importantes. Visser manuellement la tige dans le trou sur le
corps du mitigeur jusqu’à la butée, successivement il faut glisser la bride sur la tige jusqu’au mur. Utiliser
un niveau pour garantir que le mitigeur soit bien aligné et marquer avec un crayon les points de perçage
sur le mur en correspondance des trous sur la bride.
Éloigner la bride et percer où marqué avec un foret Ø6mm et introduire les ches fournies. Approcher à
nouveau la bride en faisant coïncider parfaitement ses trous avec les ches. La xer au mur avec les vis
fournies. Aligner le mitigeur à l’aide d’un niveau et le xer en position avec le goujon fourni.
DAS STABILISIEREN DER MISCHBATTERIE
Sobald man die Mischbatterie in der Bohrung des Spülbeckens untergebracht hat, muss man diese
stabilisieren um unerwünschte Schwingungen während der Benutzung zu verhindern, welche auf die
großen Abmessungen zurückzuführen sind. Die Stange manuell bis zum Anschlag in der Bohrung
auf dem Körper der Mischbatterie festschrauben, anschließend den Flansch so weit über die Stange
schieben, bis man die Wand erreicht. Um Sicherzustellen, dass die Mischbatterie korrekt ausgerichtet ist
benutzt man eine Wasserwaage und markiert mit einem Bleistift die Bohrungspunkte auf der Wand, und
zwar in Übereinstimmung mit den Bohrungen auf dem Flansch.
Den Flansch entfernen und mit einem Bohrer mit einem Durchmesser von Ø6mm an den gekennzeichneten
Punkten Löcher bohren, anschließend die, in der Ausstattung bendlichen Dübel einführen. Erneut den
Flansch annähern wobei darauf zu achten ist, dass die Bohrungen mit den Dübeln genau übereinstimmen.
Den Flansch mit den, in der Ausstattung bendlichen selbsteinschneidenden Schrauben xieren. Die
Mischbatterie unter Zuhilfenahme einer Wasserwaage ausrichten und mit dem, in der Ausstattung
bendlichen Stift in ihrer Position xieren.
ESTABILIZACIÓN DEL MEZCLADOR
Una vez colocado el mezclador en el agujero del fregadero se necesita estabilizarlo para evitar oscilaciones
molestas durante su utilización, debidas a sus grandes dimensiones. Atornillen manualmente la varilla en
el agujero del fregadero hasta el tope mecánico; sucesivamente desplacen la brida sobre la varilla hasta
alcanzar la pared. Utilicen un nivel para asegurarse que el mezclador quede bien alineado y marquen
con un lápiz los puntos de horadación en la pared, en correspondencia con los agujeros de la brida.
Alejen la brida y horaden en los puntos marcados utilizando una broca de Ø6mm; introduzcan los tacos
incluidos en el suministro. Vuelvan a acercar la brida de manera que los agujeros coincidan con los tacos.
Fijen a la pared utilizando los tornillos autorroscantes incluidos en el suministro. Alineen el mezclador
con la ayuda de un nivel y asegúrenlo con el auxilio de la clavija de jación incluida en el suministro.

13
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN
STABILIZZAZIONE DEL MISCELATORE
Nel caso non fosse possibile installare il set di ssaggio di stabilizzazione sopra il piano del lavello, si può
alloggiare sul gambo posto sotto il piano procedendo nel medesimo modo e utilizzando l’apposito adattatore
fornito in dotazione. Quindi utilizzare il tappino in nitura fornito in dotazione per nascondere la sede del ssaggio
superiore posta su retro del miscelatore.
STEADYING OF THE MIXER
If the fastening set cannot be installed over sink top, place it on the stem under the top proceeding in the same
way and using the appropriate adapter supplied. Then use the nish plug supplied to conceal the seat of the
upper fastening placed on the back of the mixer.
STABILISATION DU MITIGEUR
S’il n’est pas possible d’installer le jeu de xation de stabilisation sur le plan de l’évier, on peut le positionner sur
la tige située sous le plan avec la même procédure et en utilisant l’adaptateur spécique fourni. Utiliser donc le
bouchon en nition fourni pour cacher le siège de la xation supérieure situé sur l’arrière du mitigeur.
DAS STABILISIEREN DER MISCHBATTERIE
Falls es nicht möglich ist, den Befestigungssatz für die Stabilisierung oberhalb der Auageäche des
Spülbeckens zu installieren, kann man diesen auf dem Schaft, welcher sich unter der Auageäche bendet,
anbringen indem man auf die gleiche Weise verfährt und das eigens dafür vorgesehene, in der Ausstattung
bendliche Passstück verwendet. Dann benutzt man den mitgelieferten Verschlussstopfen, um den Sitz der
oberen Befestigung, welche sich auf der Rückseite der Mischbatterie bendet, zu verstecken.
ESTABILIZACIÓN DEL MEZCLADOR
En el caso que no sea posible instalar el juego de jación de estabilización sobre la encimera del fregadero, se
podrá alojarlo por debajo, actuando de la misma manera y utilizando el correspondiente adaptador incluido en
el suministro. Utilicen el taponcito de acabado incluido en el suministro para esconder el asiento de la jación
superior, alojado en la parte posterior del mezclador.
Fig. 15 Fig. 16
3 mm
1
2

14
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN
COLLEGAMENTO ALLA RETE IDRICA
Effettuare l’allacciamento dei flessibili di alimentazione alla rete idrica.
Importante: si consiglia di installare dei rubinetti sottolavabo per agevolare le operazioni di pulizia dei
filtri inseriti nei raccordi pre-assemblati ai flessibili di alimentazione.
CONNECTION TO THE HYDRIC NET
Carry out the connection of the feeding flexible hoses to the water net.
Important: we recommend installing angle stop valves for easier cleaning of filters inserted in the pre-
assembled connections to supply hoses.
CONNEXIÓN Á LA RÉSEAU HYDRIQUE
Il faut effectuer la liaison des flexibles d’alimentation au réseau hydrique.
Important: on conseille d’installer des robinets d’équerre pour faciliter les opérations de nettoyage des
filtres insérés dans les raccords pré-assemblés aux flexibles d’alimentation.
ANSCHLUSS AM WASSERNETZ
Die Versorgungsschläuche am Wassernetz anschließen.
Wichtig: Es empfiehlt sich Untertischwasserhähne zu installieren, um die Reinigungstätigkeiten
hinsichtlich der Filter, welche in die vormontierten Anschlussstücke zu den Versorgungsleitungen
eingelegt worden sind, zu erleichtern.
CONEXIÓN A LA RED HÍDRICA
Efectúen la conexión de los flexibles de alimentación á la red hídrica.
Importante: les aconsejamos que instalen las llaves de paso para facilitar las operaciones de limpieza
de los filtros que se encuentran en los racores pre-ensamblados con los flexos de alimentación.
Fig. 17
Ch. 19 mm
Ch. 19 mm
Calda
Hot
Fredda
Cold
Rosso
Red
Blu
Blue

15
FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONSTÄTIGKEIT - FUNCIONAMIENTO

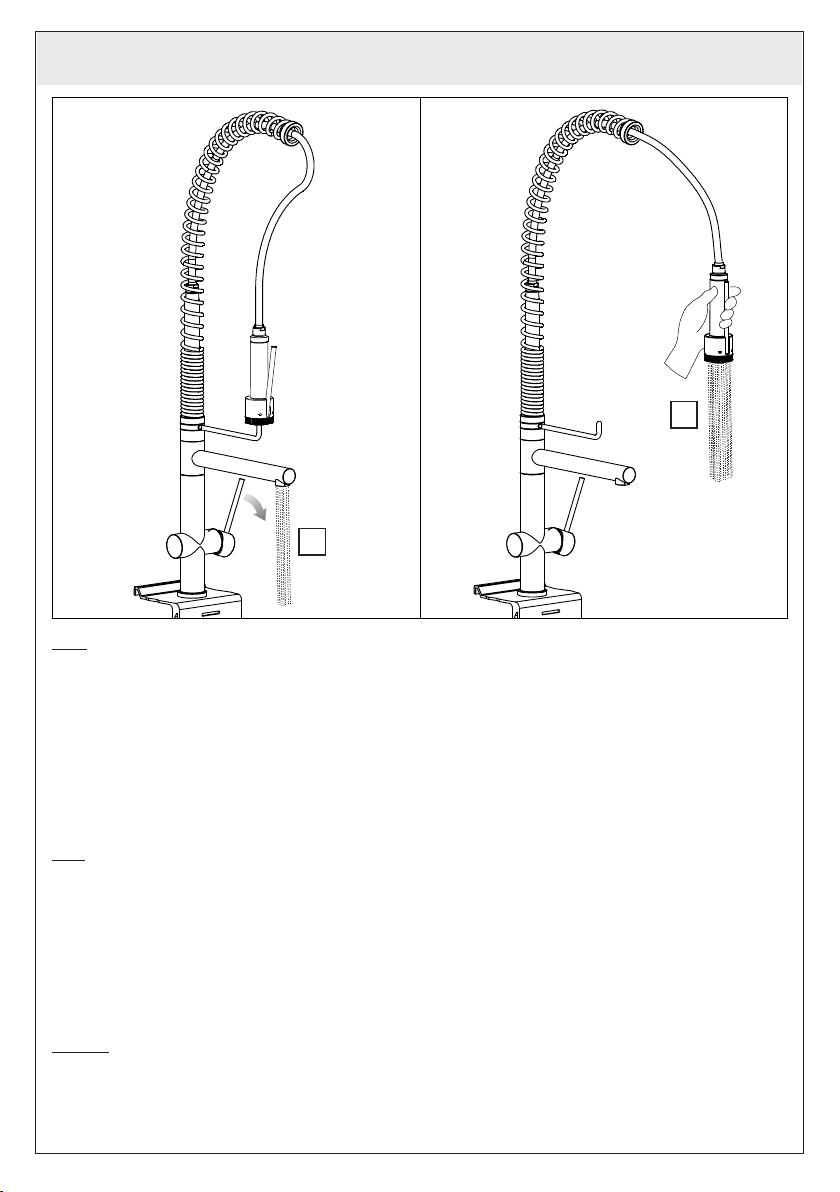

USO
Aprire la maniglia verso destra per avviare l’erogazione dell’acqua; più la maniglia viene aperta e
maggiore sarà l’erogazione dell’acqua. In posizione di riposo la maniglia è collocata con la leva verso
l’alto e in apertura verrà erogata acqua fredda. Per ottenere acqua miscelata e acqua calda ruotare
progressivamente la maniglia verso il basso.
In fase di apertura l’acqua verrà erogata dalla bocca del miscelatore. Premendo sulla leva della doccetta
in automatico il usso verrà deviato a quest’ultima, rilasciandola l’acqua tornerà ad uscire dalla bocca
del miscelatore.
Per interrompere l’erogazione chiudere la maniglia.
USE
Open the handle to the right to start water supply; the more the handle is opened the more water is
supplied. When idle the handle is placed with the lever towards the top and when opened cold water is
supplied. To get mixed water and hot water turn progressively the handle to the bottom.
When water is opened it is supplied from the spout of the mixer. Pushing the lever of the hand-held
shower in automatic the ow will be diverted to the latter, releasing it, it will still be supplied by the spout
of the mixer.
To stop the supply close the handle
USAGE
Ouvrir la poignée vers droite pour ouvrir l’eau; le plus la poignée est ouverte le plus le débit d’eau sera
grand. En position de repos la poignée est positionnée avec le levier vers le haut et en ouverture sera
débitée de l’eau froide. Pour avoir de l’eau mitigée et de l’eau chaude tourner progressivement la poignée
vers le bas.
Fig. 18 Fig. 19
1
2

16
FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONSTÄTIGKEIT - FUNCIONAMIENTO
Lors de l’ouverture l’eau sortira de la bouche du mitigeur. Appuyant sur le levier de la douchette en
automatique le ux sera dévié à cette dernière, en la relâchant l’eau recommence à sortir de la bouche
du mitigeur.
Pour interrompre le débit fermer la poignée.
GEBRAUCH
Den Handgriff nach rechts drehen, um die Wasserabgabe zu starten; je weiter der Handgriff geöffnet wird,
desto stärker wird die Wasserabgabe. Wenn sich der Handgriff in seiner Ruheposition bendet, ist sein
Hebel nach oben gerichtet. Sobald man diesen dreht, wird Kaltwasser abgegeben. Damit Mischwasser
und Heißwasser ießt, dreht man den Hebel progressiv nach unten.
Beim Öffnen der Wasserversorgung ießt das Wasser aus dem Auslauf der Mischbatterie. Indem man
den Hebel der Handbrause drückt, wird der Wasseruss automatisch auf die letztere umgeleitet. Beim
Loslassen des Hebels ießt das Wasser wieder aus dem Auslauf der Mischbatterie.
Um die Wasserversorgung zu unterbrechen schließt man den Hebel wieder.
USO
Abran la maneta hacia la derecha para erogar agua; cuanto más abren la maneta, mayor es la erogación
del agua. En posición de reposo la maneta está posicionada con la palanca dirigida hacia arriba y en caso
de abertura se erogará agua fría. Para obtener agua mezclada y agua caliente giren progresiva¬mente
la maneta hacia abajo.
Durante la fase de abertura el agua saldrá del caño del mezclador. Pulsando la palanca de la ducha-
teléfono, automáticamente el ujo se desviará hacia la ducha; soltando la palanca el agua volverá a salir
del caño del mezclador.
Para interrumpir la erogación cierren la maneta.

17

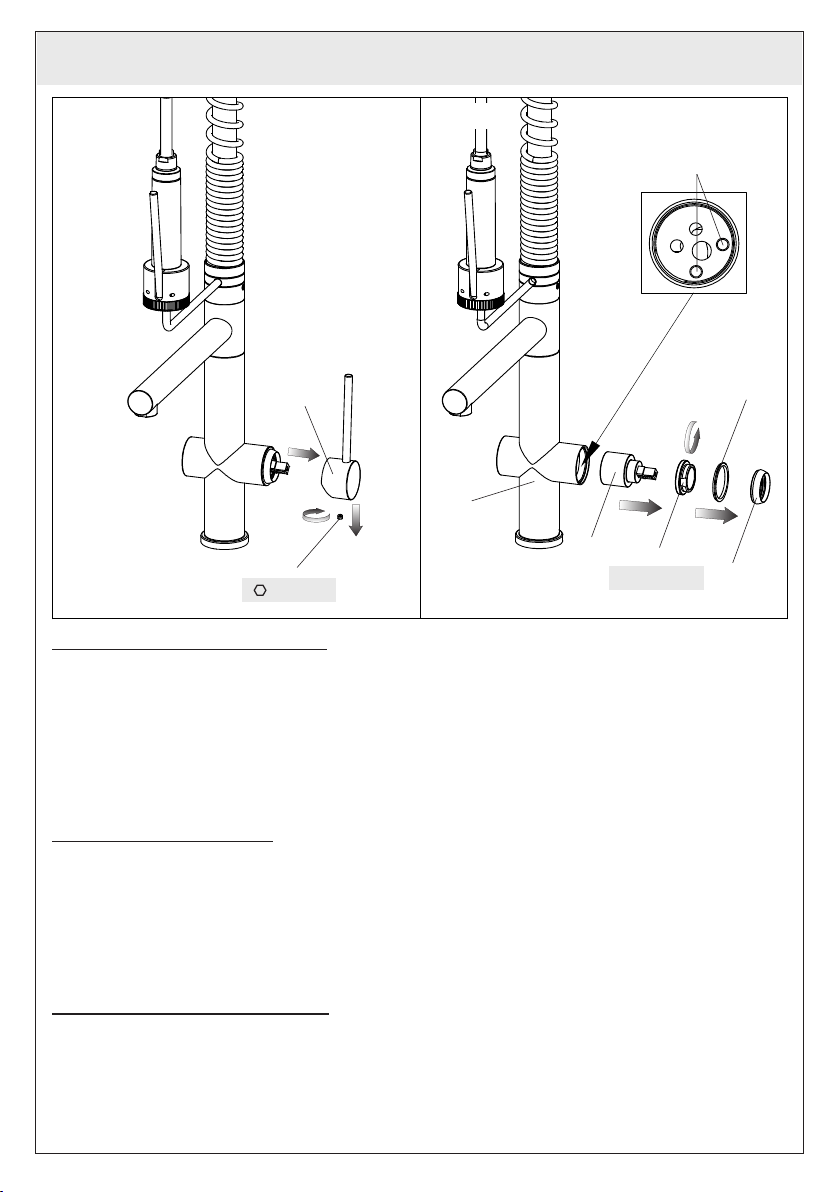

MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN
Parti di ricambio:
1 - Maniglia completa
2 - Ghiera di serraggio cartuccia
3 - Cartuccia
4 - Aeratore
5 - Doccetta
6 - Flessibile della doccetta
7 - Flessibili di alimentazione
8 - Guarnizioni interne
9 - Set di fissaggio
10 - Sistema di priorità di flusso
Spare parts:
1 - Complete lever
2 - Cartridge fastening ring nut
3 - Cartridge
4 - Aerator
5 - Handshower
6 - Flexible hose
7 - Supply hoses
8 - Inner gasket
9 - Fastening setù
10 - Flow priority system
Pièces de rechange:
1 - Levier complet
2 - Virole de fixation cartouche
3 - Cartouche
4 - Brise jet
5 - Douchette
6 - Flexible pour la douchette
7 - Flexible d’alimentation
8 - Joint intérieur
9 - Set de fixation
10 - Système de priorité de flux
Ersatzteile:
1 - Vollständiger Griff
2 - Gewindehülse der Kartusche
3 - Kartusche
4 - Perlator
5 - Handbrause
6 - Handbrauseschlauch
7 - Versorgungsschläuche
8 - Interne Dichtungen
9 - Befestigungssatz
10 - System für die
Durchflussprioritäten
Piezas de repuesto:
1 - Palanca completa
2 - Virola de fijación del cartucho
3 - Cartucho
4 - Aireador
5 - Ducha -teléfono
6 - Flexible de la ducha-teléfono
7 - Flexibles de alimentación
8 - Juntas internas
9 - Juego de fijación
10 - Sistema de prioridad de flujo
Fig. 20

18
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN
SOSTITUZIONE DELLA CARTUCCIA
Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso.
Svitare la vite di ssaggio (A) utilizzando una chiave a brugola, estrarre quindi la maniglia (B) slandola
dalla cartuccia (F). Sollevare la ghiera copricartuccia (C) facendo leva tramite l’apposita scanalatura di
riferimento. Allontanare l’anello indicatore (D), svitare la ghiera di ssaggio (E) e togliere la cartuccia (F)
dal corpo del miscelatore (G).
Inne introdurre la nuova cartuccia, accertandosi che le due spine di centraggio siano nella loro sede (X)
e che le guarnizioni siano correttamente posizionate.
CARTRIDGE REPLACEMENT
Before carrying out this operation make sure that water connection is closed.
Unscrew the fastening screw (A) using an Allen wrench, take out the handle (B), removing it from the
cartridge (F). Lift the nishing ring nut (C) using the reference notch. Remove the indicator ring (D),
unscrew the xing ring nut (E) and take the cartridge (F) out form the mixer body (G).
Put the new cartridge into the body checking that the two centering pins enters into the respective seats
(X) and that gaskets are well positioned.
SUBSTITUTION DE LA CARTOUCHE
Avant d’effectuer la substitution de la cartouche, vérier que la connexion de l’eau est fermée.
Dévisser la vis de xation (A) utilisant une clé à griffe, extraire en suite la poignée (B) en la soulevant
de la cartouche (F). Soulever la virole de nition (C) en utilisant la rainure de référence. Quitter la bague
d’indication (D), dévisser la virole de xation (E) et enlever la cartouche (F) du corps de mitigeur (G).
Introduire enn la cartouche nouvelle, en vériant que les deux pivots de centrage entrent dans les
sièges respectifs (X) et que les garnitures sont bien positionnées.
Fig. 21 Fig. 22
A
B
C
D
E
F
X
G
2,5 mm Ch. 28 mm

19
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN
AUSWECHSELN DER KARTUSCHE
Bevor man die Kartusche auswechselt muss man sich vergewissern, dass die Wasserversorgung
unterbrochen ist.
Die Befestigungsschraube (A) unter Einsatz eines Inbusschlüssels losschrauben, dann den Griff (B)
herausziehen, indem man ihn von der Kartusche (F) abzieht. Die Nutmutter, welche die Kartusche
(C) abdeckt, entfernen, wobei man Druck auf die eigens dafür vorgesehene Bezugsrille ausübt. Den
Anzeigering (D) entfernen, die Befestigungsnutmutter (E) losschrauben und die neue Kartusche (F) vom
Körper der Mischbatterie (G) entfernen.
Schließlich eine neue Kartusche einsetzen, wobei man sich vergewissert, dass sich die beiden
Zentrierstifte in ihrem Sitz (X) benden und dass die Dichtungen korrekt positioniert sind.
SUSTITUCIÓN DEL CARTUCHO
Antes de sustituir el cartucho, asegúrense que la conexión del agua esté cerrada.
Destornillen el tornillo de jación (A) utilizando una llave de allén, extraigan la maneta (B) sacándola del
cartucho (F). Levanten la virola cubre-cartucho (C) utilizando la ranura de referencia. Quiten el anillo
indicador (D), destornillen la virola de jación (E) y extraigan el cartucho (F) del cuerpo del mezclador
(G).
Finalmente introduzcan el cartucho nuevo, asegurándose que las dos clavijas de centraje se encuentren
en su asiento (X) y que las juntas estén posicionadas correctamente.

20
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN
Fig. 23 Fig. 24
Fig. 25 Fig. 26
2,5 mm
A
B
A
