Gessi MIMI 36501 Troubleshooting guide

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO
Art. 36501
Art. 36590
Art. 36588
Art. 36589
Art. 36587

2
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or
temperature MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or
leakages and/or even break the product, and present a potential hazard and danger to safety,
health and/or property. Following are the technical data with respect to the installation of Gessi
plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72
Psi).Incaseofhigherworkingpressureuseapressurereducervalve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredifferencesbetweenhotandcoldwatersupply.Differencesinpressure,
water with high mineral content, and soapy substances can corrode the internal and external
parts of the hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool,
hammer or for any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested
by a professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the
product as they may present a health and safety hazard.
6 - WARNING!! PLEASE TAKE NOTICE THAT heavy objects should never be placed on or
dropped on the product as they may damage the same and cause splinters, which may
present a health and safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read
before installation and the installation procedure provided therein must be properly followed
and complied with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force
should be avoided in order to prevent damage to the product and/or its components and
pieces. NEVER force a component or piece into another. NEVER force screws or over tighten
screws.
CAUTION - WARNING

3
1 - ATTENTION!!NOUSVOUSPRIONS DETENIRCOMPTE QUEla pressionet/ou latempérature
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou
provoquer des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter
un risque et danger potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous
indiquons les données techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar
(72Psi).Encasdepressionsdeserviceplushautesutiliserunesoupapederéductiondela
pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcellede
l’eau froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances
savonnées peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir
les matières en provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le produit ne doit jamais
êtreutilisécommeoutil,marteauoupourtoutautrebut,autrequeceluipourlequelilaété
conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujours
installé et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE,
s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne
doiventjamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécurité
et la santé.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoivent
jamaisêtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclats
et représenter un danger pour la sécurité et la santé.
7 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le manuel d’instructions doit
êtreluattentivementavantl’installationetquelesprocéduresd’installationprévuesicidoivent
êtreadéquatementsuiviesetrespectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut
éviterl’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàses
composantsetpièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.
NE JAMAIS forcer les vis et ne pas les serrer excessivement.
ATTENTION - AVERTISSEMENT

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión y/o la
temperaturamáximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañar
y/o causar rupturas y/o pérdidas y/o averías del producto y, por lo tanto, representar un
riesgo y un peligro potencial para la seguridad, la saludad y/o la propiedad. A continuación
Lesproporcionamoslosdatostécnicosrelativosalainstalacióndelosproductosdegrifería
Gessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).
Encasodepresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelagua
caliente. Las diferencias de presión, el agua con una lato contenido mineral y las sustancias
jabonosas pueden corroer las partes interiores y exteriores de los flexos y, lentamente, e,
lentamente, debilitar los materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene
queserutilizadocomoen lugardeherramienta,martilloso para nalidadesdiferentesde
aquellasparalascualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser
instalado y ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL
PLUMBING CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTAQUE nunca los cables eléctricos no
tienequeserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridad
y la salud.
6 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca  objetos pesados
no tienen que ser apoyados o dejados caer sobre el producto ya que podrían causar la
proyección de astillas y representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción
tienequeserleídoconcuidadoantesdelainstalaciónyquehayquecumpliradecuadamente
con los procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay
queevitarelusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproducto
y/o componentes y piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de
la otra. NO fuercen NUNCA los tornillos y no los cierren excesivamente.

5

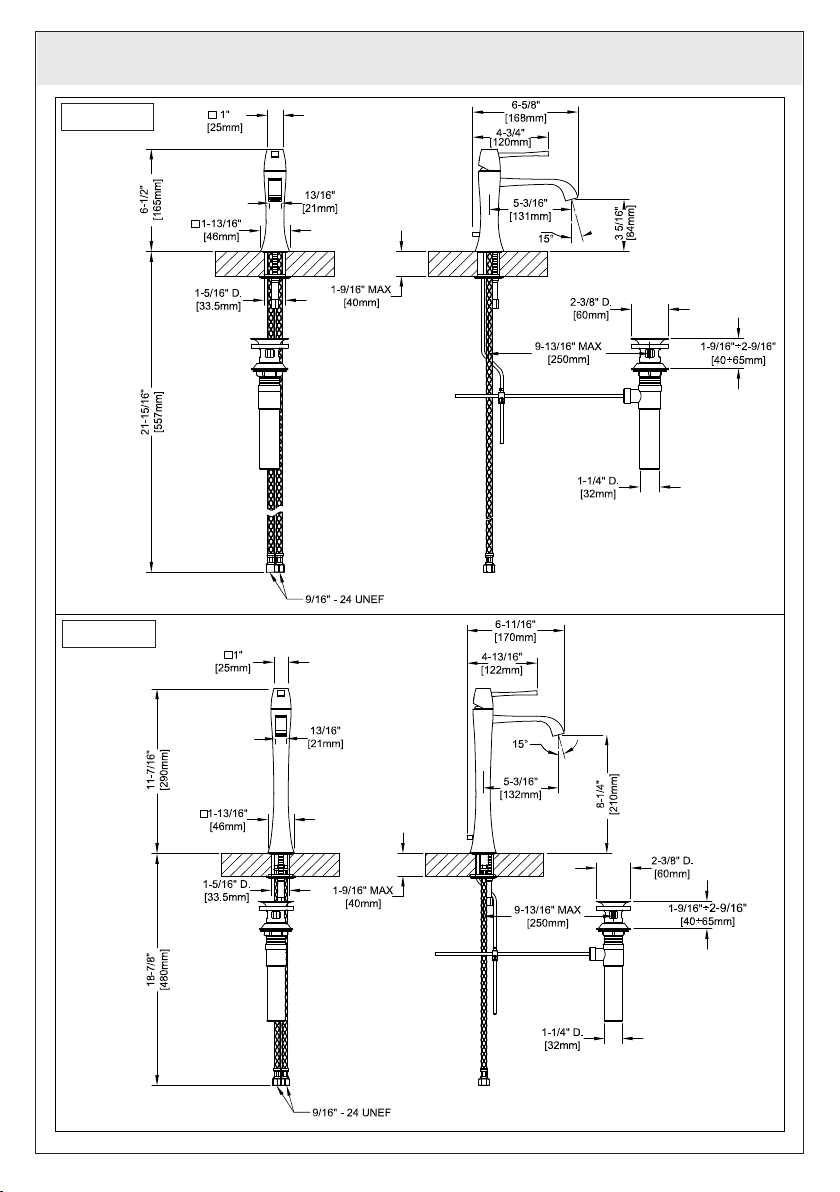

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Art. 36501
Art. 36590

6
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Art. 36588
Art. 36589

7
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no shavin-
gs, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the mixer through
the rinsed pipes or the general water plant and could damage the washers/ring washers.
Thewarrantydoesnotcovertheclaimonthisproductresultingfromltertapsnotbeinginstalledinthemain
water system or not installed before the supply hoses of the faucet. See the “MANUFACTURER’S LIMITED
WARRANTY”.Beforethesettingtowork,unscrewtheaeratorandrinseitverywell.
Avant l’installation et la mise en fonction.
Attention!Lestubesd’alimentationdoiventêtrerincésavecsoinavantl’installationdumélangeur,defaçon
qu’ilnerestepasderiblons,derestesdesoudureoudechanvre,oud’autressaletésàl’intérieurdestubes.
Atraverslestuyauteriesquinesontpasbienrincéesouàtraversl’installationhydriquegénérale,descorps
étrangerspeuvententrerdanslemélangeuretabîmerlesjoints/lesjointsàanneau.Danslebutdegarantirune
longueduréeduproduit,instaurelesrobinetssouslavabomunisdultreetnettoie-lesrégulièrement.
Lagarantienecouvrepaslesmauvaisfonctionnementsdeceproduitdanslecasoùlesrobinetsltresne
soient pas installés au réseau hydraulique central ou bien qu’ils soient installés avant les tubes d’alimentation
du robinet. Voir “LIMITATION DE GARANTIE”. Avant la mise en fonction, dévisser l’aérateur et bien rincer.
Antes de la instalación y la puesta en función
¡Cuidado! Lostubosdealimentacióntienenqueserenjuagadosafondoantesdelainstalacióndelmezclador
demaneraquenoquedenvirutas,residuosdesoldaduraocáñamouotrasimpurezasenlostubos.Através
detuberíanobienenjuagadaodelaredhídricaengeneral,enelmezcladorpuedenentrarcuerposextraños
capacesdedañarlosempaques/anillosdecierre.Paragarantizarunplazolargodevidadelproducto,instalen
lasllavesdepasoconltrodebajodellavaboylímpienlasperiódicamente.
Lagarantíanocubrereclamacionessobreesteproductoqueprocedandelltrodelosgrifos,elcualnose
instalòenelsistemahídricoprincipaloquenoseinstalòantesdeltuboexibledesuministrodelgrifo.Mirar
los“LIMITESDEGARANTIADELPRODUCTOR”. Antes de la puesta en función, destornillen el regulador de
ujoyenjuaguenmuybien.
Art. 36587

8
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
- Before assembling the hose, please check the appropriate crimping of both sides of the hoses.
-Avantl’installationcontrôleràlaprésenceetl’integritédesgraffatured’ambolescôtésdesexibles.
- Antes de la instalación controlen la presencia y la integridad de las grapas en ambos los lados de lo
sexibles.
- Don’t tighten by tools.
- Ne pas serrer avec des outils.
- No cierren con herramienta.
- Hand-tighten O-ring seal connectors until feeling a mechanical rest.
- VisserlesraccordsaveclatenueORàlamain,jusq’á percevoir une battue mechanique.
-AtornillenlosracoresconjuntaORmanualmentehastapercibiruncontactomecánico.
- Don’t set the hose in the wall.
- Ne pas encaisser le conduit dans le mur.
- No empotren el tubo en la pared.
- Tighten the hose without any twis or tension.
-Nepasinstallerleexibleentorsionouentension.
-Noinstalenelexibletorciéndolootensándolo.
- Respecting this indications, will mantain the warranty rights, ensures the declared properties of the products and warrant
the complete reliability.
- Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarées des produits et il en
assure la complète abilité.
- El respeto de dichas indicaciones, mantiene los derechos de garantia, garantiza las características declaradas de los
productos y asegura su perfecta abilidad.
2xØ
Ø
2xØ
Ø
Ø
NO!

9
- Prolonged contact wit any substance, even scarcely aggressive, can cause external braid damage
andsubsquentexibleburst.
-Lecontactprolongéavecdessubstances,mêmepeuagressives,ilpeutdéterminerl’endommage-
mentdelatresseetl’éclatconséquentduexible.
-Elcontactoprolongadoconsustancias,aunsipocoagresivas,puedecausardañoalatrenzayla
consecuenterupturadelexible.
-Beforebendingthehosepleaseconsiderastraightpartof2timestheexternaldiameter.
-Avantlecommencementdelacourburelaisserunelignerectiligned’aumoins2foislediamètre
extérieur.
-Antesdeliniciodelacurvaturadejenuntramorectilíneodeporlomenos2veceseldiámetro
exterior.
-Mantainminimumbendradius(DN=nominalinternaldiameter):
-Respecterlerayonminimumdecourbure(DN=diamétreinternenominale):
-Respetenelradiomínimodecurvatura(DN=diametrointérnonominl):
DN6=1”D.[25mm]
DN8=1-3/16”D.[30mm]
DN10=1-3/8”D.[35mm]
DN13=1-3/4”D.[45mm]

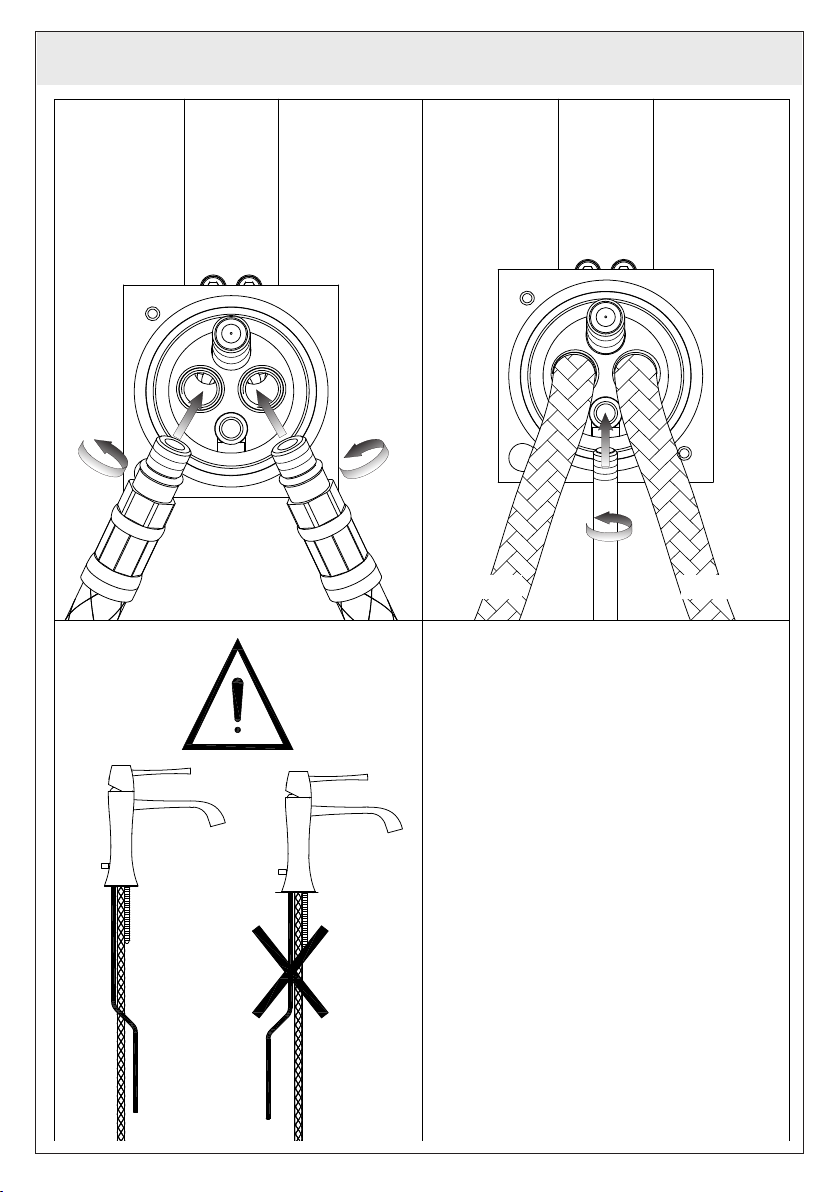

-Hand-tightenconnectorswithgasketseal(nuts)asmoreaspossible,thenapply1/4turnusing
an appropriate wrench.
-Visserlesraccordsaveclejointd’étanchéité(écrous)àlamainlepluspossible,plus1/4detour
avec une clé appropriée.
-Atornillenlosracoresconjuntadecierre(tuercas)manualmentelomásposible,másun1/4de
vuelta con una llave adecuada.
-Donotexposethehosetolateralstressnorovertightbyanytool.(Ex.duringtheinstallationof
thefaucetstudorthedrainpop-uplever).
-Aprèslemontageilfautéviterdessollicitationslatéralesmêmemoindres,avecn’importequel
outil.(Ex.pendantlaxationdutirantoudelatigededécharge).
-Después del montaje, eviten las solicitaciones laterales, aun mínimas, con todo tipo de
herramienta(porejemplodurantelajacióndeltiranteodelavarilladedesague).
Ø
2xØ
Ø
2xØ
Ø
Ø
NO!
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

10
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Art. 36501 Art. 36590
Art.36588
1
2
3
4
1
1
2
2
3
3
4
4
55
5
Art.36589
1
2
3
4
5

11
Package content:
1-Art.36501-Art.36590-Art.36588-Art.36589-Art.36587
2-Fastening set
3-Pin+popuprod
4-Supplyhoses
5-Draindevice
Contenu de l’emballage:
1-Art.36501-Art.36590-Art.36588-Art.36589-Art.36587
2-Setdefixage
3-Poignée+tigetirettevidange
4-Flexibled’alimentation
5-Dispositifdevidange
Contenido del embalaje:
1-Art.36501-Art.36590-Art.36588-Art.36589-Art.36587
2-Juegodefijación
3-Pomo+varilladesagüeautomático
4-Flexiblesdealimentación
5-Dispositivodedesagüe
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Art. 36587 1
2
3
4
5

12
TOOLS FOR INSTALLATION - OUTILS NÉCESSAIRES POUR L’INSTALLATION
- HERRAMIENTA NECESARIA PARA LA INSTALACIÓN
7/16”
[11 mm]
5/8”
[16 mm]
1-1/2”
[37 mm]

13
Fig. 1 Fig. 2
INSTALLATION - INSTALLATION - INSTALACIÓN
Red Blue
OK NO

14
Fig. 3 Fig. 4
Fig. 5
INSTALLATION - INSTALLATION - INSTALACIÓN
7/16”
[11 mm]

15
Fig. 8 Fig. 10
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 6 Fig. 7
Fig. 9
1-1/2”
[37 mm]

16
Hot Cold
Red Blue
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 11
5/8”
[16 mm]
SINK INSTALLATION
Beforeinstallationassembleonthemixerthecomplements:
- screw on the body the threaded stem until the mechanical stop;
- screw on the body the supply hoses paying attention not to damage tightness o-rings;
- screw on the pin inside the body the control rod of the drain orienting it properly;
- screw the knob to the threaded pin on the back of the mixer.
Putthesingle-handmixerontheholeofthesinkandpositiontheshapedgasketandtheangeonthestud
bolt.Tightenupthetierodbyusinga7/16”[11mm]key.

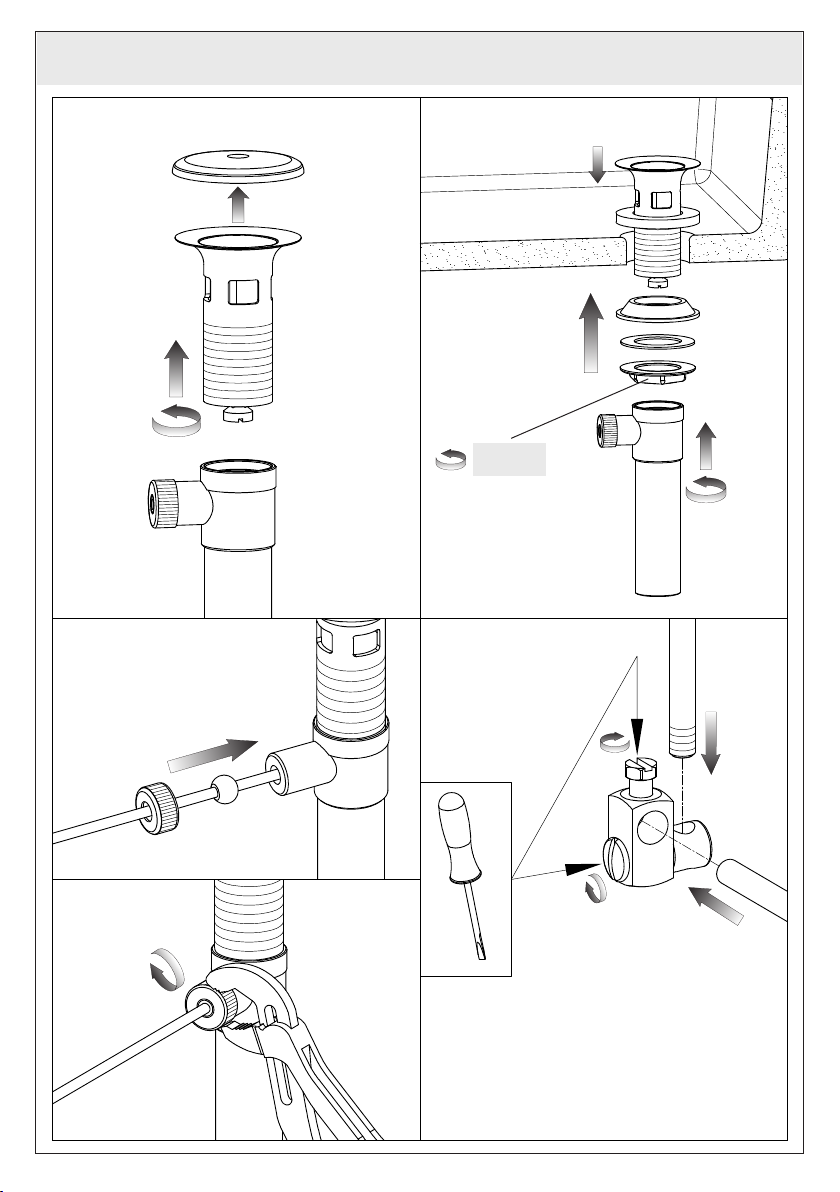

DRAIN DEVICE INSTALLATION
Separate the lower pipe from the body of the device and remove the protection plug from the latter.
Install the drain device in the hole of the sink inserting the components in the indicated sequence and screwing
tightly the fastening nut.
Connectthecontrolrodtothelowerpipeofthedrainandthenjoinittothepopuprodofthespoutwiththe
clampjoint.
CONNECTIONS
Connect supply hoses to the water network paying attention to interpose tightness gaskets.
Open the water network and check there are no leakages.
INSTALLATION DU LAVABO
Avantdeprocéderavecl’installationilfautassemblersurlemitigeurlesdifférentsaccessoires:
-visseraucorpslatigeletéejusqu’àl’arrêtmécanique;
-visseraucorpslesexiblesd’alimentationenveillantànepasabîmerlesjointstoriquesd’étanchéité;
-visseraupivotàl’intérieurducorpslatigedecommandedelavidangeenl’orientantcorrectement;
-visserlapoignéeaupivotletésurl’arrièredumitigeur.
Placerlemonocommandesurletroudel’évieretplacersurleboulonprisonnierlejointfaçonnéàlabride.
Serreràfondletirantenutilisantunecléde7/16”[11mm].

17
INSTALLATION DU DISPOSITIF DE VIDANGE
Séparer le tube inférieur du corps du dispositif et enlever le bouchon de protection de ce dernier.
Installer le dispositif de vidange dans le trou du lavabo insérant les composants dans la séquence indiquée et
serrantàfondl’écroudexation.
Connecterlatigedecommandeautubeinférieurdelavidangeetennlajoindreàlatigedelatirettede
vidange de la bouche avec l’étau articulé.
CONNEXIONS
Connecterlesexiblesd’alimentationauréseauhydriqueenveillantàinterposerlesgainesd’étanchéité.
Ouvrirl’eauduréseauhydriqueetvérierqu’iln’yapasdefuites.
INSTALACIÓN DEL LAVABO
Antesdeprocederalainstalaciónesnecesarioensamblarenelmezcladorlosdiferentesaccesorios:
- atornillen al cuerpo el vástago roscado hasta su paro mecánico;
-atornillenalcuerpolosexosdealimentacióncuidandoconnodañarloso-ringdecierre;
-atornillenalpivotequeseencuentraalinteriordelcuerpolavarillademandodeldesagüe,orientándolade
manera correcta;
-atornillenelpomoalpivoteroscado,alojadoenlaparteposteriordelmezclador.
Posicionenelmonomandosobreelagujerodelfregaderoyposicionensobreelespárragolajuntamoldurada
ylabrida.Cierrenhastaelfondoeltiranteutilizandounallavede7/16”[11mm].
INSTALACIÓN DEL DISPOSITIVO DE DESAGÜE
Separen el tubo inferior del cuerpo del dispositivo y quiten su tapón de protección.
Instalen el dispositivo de desagüe en el agujero del fregadero, introduciendo los componentes según la
secuenciaindicadaycerrandocompletamentelatuercadejación.
Conecten la varilla de mando al tubo inferior del desagüe y, nalmente, únanla a la varilla del desagüe
automáticodelcañopormediodeunpernoarticulado.
CONEXIÓN DE LAS LÍNEAS
Conectenlosexosdealimentaciónalaredhídricacuidandoconinterponerlasjuntasdecierre.
Abranelaguadelaredhídricayveriquenquenohayagoteos.
INSTALLATION - INSTALLATION - INSTALACIÓN

18
USE - USAGE - USO
Fig. 12
Fig. 14
OFF
HOT COLD
ON
2
1
Fig. 13
1
2

19
USE
- Open the handle upwards to start the supply of the water; if you open more and more the handle it will be
more the supply of the water too.
- To turn the handle towards the left to supply the hot water, to turn the handle to the right to supply the cold
water.
- To work the waste system, and to stop the exit of the water from the sink, to pull upwards the knob placed
underthetap(1).Toreopenthewastetopushtheknobdownwards(2).
USAGE
-Pousserlapoignéeverslehaut;pluslapoignéeserapoussée,plusladistributiondel’eauseramajeure
- Faire tourner la poignée vers gauche pour distribuer de l’eau chaude, faire tourner la poignée vers droite
pour distribuer de l’eau froide
- Pour actionner le dispositif d’écoulement, et donc interrompre la sortie de l’eau de l’évier, tirer vers le haut
lapoignéepositionnéderrièrelerobinet(1).Pourrétablirl’écoulementdel’eaupousserlapoignéeversle
bas(2).
USO
-Abrirlamanetahaciaarribaporempezarl’erogaciòndel’agua;abriendomàslamanetasepuedehaber
màserogaciòndeagua.
- Girar la maneta a izquierda por erogar agua caliente, girar la maneta a derecha por erogar agua frìa
- Por accionar el mecanismo de desague y suspender la sortida de l’ agua del fregadero, tirar hacia arriba la
manetacolocadadetràsdelmezclador(1).Porrestablecereldesaguedel’aguaempujarlamanetahacia
abajo(2)
USE - USAGE - USO

20
Art. 36501
Art. 36590
SPARE PARTS - PIÈCES DE RECHANGE - PIEZAS DE REPUESTO
