Gessi RIFLESSI 34801 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
Art. 34801
Art. 34803
Art. 34804
RIFLESSI
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO


2
Art. 34801
Art. 34803
Art. 34804

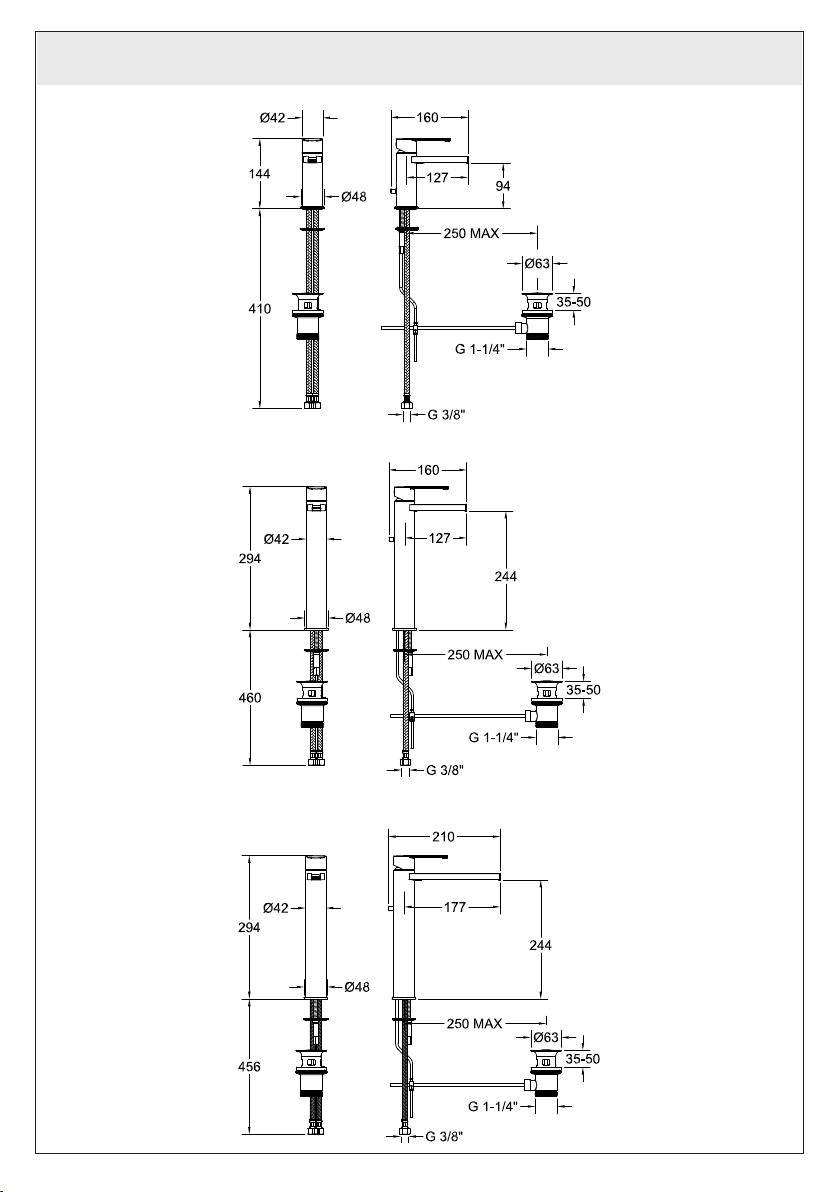

PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -

Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм

3
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -

PRIMA DELL’INSTALLAZIONE E MESSA IN FUNZIONE
Attenzione!I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del miscelatore,
in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi.
Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel miscelatore possono
entrare corpi estranei in grado di danneggiare le guarnizioni/guarnizioni ad anello. Al fine di garantire una
lunga durata del prodotto installare i rubinetti sottolavabo dotati di filtro, da pulire periodicamente.
BEFORE INSTALLATION AND SETTING TO WORK
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers.
In order to guarantee a long use of the product, install the angle valve equipped with filter and clean them
regularly.
AVANT L’INSTALLATION ET LA MISE EN FONCTION
Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du mélangeur, de
façon qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur des
tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique générale,
des corps étrangers peuvent entrer dans le mélangeur et abîmer les joints/ les joints à anneau. Dans le
but de garantir une longue durée du produit, instaure les robinets sous lavabo munis du filtre et nettoie-les
régulièrement.
VOR DER INSTALLATION UND INBETRIEBNAHME
Achtung! Die Zuleitungsrohre müssen vor dem Installieren der Armatur gründlich durchgespült werden,
damit keine Späne, Löt - Hanfreste oder andere Unreinheiten zurückbleiben. Bei nicht durchgespülten
Rohrleitungen oder durch die Wasseranlage allgemein können Fremdkörper in die Armatur geraten und
die Dichtungsscheiben/Dichtungen beschädigen. Um eine lange Dauer dem Produkt zu gewährleisten,
installieren Sie die Wasserhahne Unterwaschbecken mit einem Filter, das regelmäßig gereinigt werden
muss.
ANTES DE LA INSTALACIÓN Y LA PUESTA EN FUNCIÓN
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
mezclador de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los
tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden entrar
cuerpos extraños capaces de dañar los empaques/anillos de cierre. Para garantizar un plazo largo de vida
del producto, instalen las llaves de paso con filtro debajo del lavabo y límpienlas periódicamente.
ПЕРЕД УСТАНОВКОЙ И НАЧАЛОМ ИСПОЛЬЗОВАНИЯ
Внимание! Перед установкой смесителя необходимо тщательно промыть водопроводные трубы,
чтобы в них не оставались стружка, шлак от сварки, лен или другие посторонние тела. Через плохо
промытые водопроводные трубы или через общую водопроводную сеть в смеситель могут попасть
посторонние тела, способные повредить уплотнения и уплотнительные кольца. Для обеспечения
долговечности изделия устанавливайте лишь только краны с фильтрами, которые должны
периодически очищаться.

4
- Prima dell’installazione controllare la presenza e l’integrità delle graffature da ambo i lati dei essibili.
- Before assembling the hose, please check the appropriate crimping of both sides of the hoses.
- Avant l’installation contrôler à la présence et l’integrité des graffature d’ambo les côtés des exibles.
- Vor der Installation, ist es zu überprüfen, ob die Falze auf beiden Seiten vorhanden und unversehrt
sind.
- Antes de la instalación controlen la presencia y la integridad de las grapas en ambos los lados de lo
s exibles.
- Перед установкой проверьте наличие и сохранность опрессовки на обоих концах гибких
шлангов.
- Non serrare con utensili.
- Don’t tighten by tools.
- Ne pas serrer avec des outils.
- Ziehen Sie nicht durch Werkzeuge fest.
- No cierren con herramienta.
- Не затягивайте при помощи инструмента.
- Avvitare i raccordi con tenuta OR a mano fino a percepire una battuta meccanica.
- Hand-tighten O-ring seal connectors until feeling a mechanical rest.
- Visser les raccords avec la tenue OR à la main, jusq’ á percevoir une battue mechanique.
- Schrauben Sie die Verbindungen mit einer O-Ringdichtung von Hand ein bis man einen
mechanischen Schlag bemerkt.
- Atornillen los racores con junta OR manualmente hasta percibir un contacto mecánico.
- Завинчивайте соединения с уплотнительными кольцами вручную, до механического
упора.
- Non incassare il condotto nel muro.
- Don’t set the hose in the wall.
- Ne pas encaisser le conduit dans le mur.
- Bauen Sie die Rohrleitung in die Mauer nicht ein.
- No empotren el tubo en la pared.
- Не встраивайте шланг в стену.
- Non installare il essibile in torsione o in tensione.
- Tighten the hose without any twis or tension.
- Ne pas installer le exible en torsion ou en tension.
- Bei der Installation des Schlauchs sorgen Sie dafür, dass er nicht verdreht bzw. gespannt wird.
- No instalen el exible torciéndolo o tensándolo.
- Не допускайте перекручивания или натяжения гибкого шланга.
- Il rispetto di tali indicazioni, mantiene i diritti di garanzia, garantisce le caratteristiche dichiarate dei prodotti e ne assicura la completa

- Respecting this indications, will mantain the warranty rights, ensures the declared properties of the products and warrant the complete

- Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarées des produits et il en assure la complète



- El respeto de dichas indicaciones, mantiene los derechos de garantia, garantiza las características declaradas de los productos y asegura su



2 x Ø
Ø
2 x Ø
Ø
Ø
NO!
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -


5
- Il contatto prolungato con sostanze pur blandamente aggressive, può determinare il danneggiamento
della treccia ed il conseguente scoppio del essibile.
- Prolonged contact wit any substance, even scarcely aggressive, can cause external braid damage
and subsquent exible burst.
- Le contact prolongé avec des substances, même peu agressives, il peut déterminer l’endommage-
ment de la tresse et l’éclat conséquent du exible.
- Der anhaltende Umgang mit Stoffen, die auch zart aggressiv wirken können, kann zur Beschädigung
des Geechtes und infolgedessen zum Rohrbruch führen.
- El contacto prolongado con sustancias, aun si poco agresivas, puede causar daño a la trenza y la
consecuente ruptura del exible.
- Продолжительный контакт, даже с не очень едкими веществами, может привести к повреждению
оплетки с последующим разрывом гибкого шланга.
- Prima dell’ inizio della curvatura lasciare un tratto rettilineo di almeno 2 volte il diametro esterno.
- Before bending the hose please consider a straight part of 2 times the external diameter.
- Avant le commencement de la courbure laisser une ligne rectiligne d’au moins 2 fois le diamètre
extérieur.
- Vor dem Beginn der Biegung stellen Sie sicher, dass es einen geradlinigen Abschnitt gibt, dessen
Länge mindestens zweimal höher als der Außendurchmesser sein soll.
- Antes del inicio de la curvatura dejen un tramo rectilíneo de por lo menos 2 veces el diámetro
exterior.
- Перед началом поворота оставьте прямолинейный участок шланга длиной в 2 наружных
диаметра.
- Rispettare il raggio minimo di curvatura (DN= diametro interno nominale):
- Mantain minimum bend radius (DN= nominal internal diameter):
- Respecter le rayon minimum de courbure (DN= diamétre interne nominale):
- Halten Sie den mindeste Biegungshalbmesser ein (DN= Innerer nominell Durchmesser):
- Respeten el radio mínimo de curvatura (DN= diametro intérno nominl):
- Соблюдайте минимальный радиус поворота (DN= номинальный внутренний диаметр):
DN6 = Ø25mm
DN8 = Ø30mm
DN10 = Ø35mm
DN13 = Ø45mm
- Avvitare i raccordi con tenuta a guarnizione (dadi) a mano più 1/4 di giro con chiave
appropriata.
- Hand-tighten connectors with gasket seal (nuts) then apply 1/4 turn using an appropriate
wrench.
- Visser les raccords avec le joint d’étanchéité (écrous) à la main plus 1/4 de tour avec une clé
appropriée.
- Schrauben Sie die Rohranschlüsse mit Dichtung (Schraubenmutter) erstens von Hand, und
danach um 90° mit einem geeigneten Schlüssel ein.
- Atornillen los racores con junta de cierre (tuercas) manualmente más un 1/4 de vuelta con una
llave adecuada.
- Завинчивайте соединения (гайки) с уплотнительными прокладками вручную до упора и
еще на 1/4 оборота при помощи подходящего гаечного ключа.
- Dopo il montaggio evitare sollecitazioni laterali anche minime (es. durante il fissaggio del tirante
o dell’astina dello scarico).
- Do not expose the hose to lateral stress nor overtight by any tool (ex. during the installation of the
faucet stud or the drain pop-up lever).
- Après le montage il faut éviter des sollicitations latérales même moindres, avec n’importe quel
outil (ex. pendant la fixation du tirant ou de la tige de décharge).
- Nach der Montage, vermeiden Sie auch die mindesten lateralen Spannungen, mit Werkzeugen
jeglicher Art (z.B. Bei dem Festklemmen der Spannstange bzw. des Stäbchens).
- Después del montaje, eviten las solicitaciones laterales, aun mínimas, con todo tipo de
herramienta (por ejemplo durante la fijación del tirante o de la varilla de desague).
- После монтажа не допускайте даже минимальных боковых воздействий (напр., во время
крепления тяги или штанги слива).
Ø
2 x Ø
Ø
2 x Ø
Ø
Ø
NO!
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -


6
hot
cold
1 2 3
OK!
NO!
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -

Prima di inserire il monocomando nel foro del lavello assicurarsi che la guarnizione di base sia ben
posizionata nella propria sede e che i essibili di alimentazione e l’asta di comando dello scarico siano ben
avvitati al corpo del rubinetto.
Avvitare il pomolo al perno filettato posto sul retro del miscelatore.
Before inserting the faucet into the hole of the sink, make sure that the base gasket are correctly positioned
in its own recess and that the supply exible hose and the the exhaust control rod are well tightened to the
body of the tap.
To screw the knob to the threading pin placed at the back of the mixer.
Avant d’introduire le monocommande dans le trou de l’évier il faut s’assurer que le joint de base soit bien
positionné à sa place et que les tubes exibles d’alimentation et la tige de l’ecoulement soient bien vissés
au corps du robinet.
Visser le pommeau au tourillon fileté placé au derrière du mitigeur.
Bevor man die Mischbatterie in die Bohrung des Waschbeckens einführt, muß man sich vergewissern,
dass die Basisdichtung perfekt in ihrem Sitz positioniert ist, und dass die Versorgungsschläuche und den
Steuerstab gut am Armaturenkörper festgeschraubt sind.
Der Knopf in den Gewinde-bolzen auf der Rückseite des Mischers schrauben.
Antes de introducir el grifo en l’agujero del fregadero asegúrense que las junta de base se encuentra
en su propio asiento y que los exibles de alimentación y la la varilla de mando del desagüe estén bien
atornillados al cuerpo del grifo.
Atornillar el pomo al perno roscado colocado de atrás del mezclador.
Перед тем, как вставить однорычажный смеситель в умывальник, убедитесь, что прокладка под
основанием правильно установлена в ее гнезде, и что гибкие шланги и штанга управления сливом
надежно привинчены к корпусу крана.
Привинтите рукоятку к резьбовому валу, находящемуся на задней стороне смесителя.

7

INSTALLAZIONE
Sistemare il monoforo nel foro del lavello. Posizionare sulla vite prigioniera la guarnizione sagomata e la
angia. Serrare a fondo il tirante utilizzando una chiave da 11 mm.
INSTALLATION
Put the faucet in the hole of the sink. Place the shaped gasket and the ange on the stud bolt. Tighten up
the tie rod by using a 11 mm key.
INSTALLATION
Placer le monocommande sur le trou de l’évier et placer sur le boulon prisonnier le joint façonné et la bride.
Serrer à fond le tirant en utilisant une clé de 11 mm.
INSTALLATION
Die Einhebel-Mischbatterie auf der Bohrung des Waschbeckens positionieren. Sowie den Flansch auf
der Stiftschraube positionieren. Die Zugstange unter Einsatz eines 11 mm Schlüssels bis zum Anschlag
anziehen.
INSTALACIÓN
Posicionen el grifo sobre el agujero del fregadero. Posicionen sobre el espárrago la junta moldurada y la
brida. Cierren hasta el fondo el tirante utilizando una llave de 11 mm.
УСТАНОВКА
Установите смесительный кран в отверстие умывальника. Установите на резьбовую шпильку
фасонное уплотнение и фланец. Затяните до упора тягу ключом на 11 мм.

Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм

8
A
INSTALLAZIONE
Collegare l’astina di comando dello scarico alla piletta per mezzo del morsetto a snodo (A). Procedere al
collegamento dei essibili alla rete idrica di alimentazione (B).
ATTENZIONE! Al fine di garantire una lunga durata del prodotto, installare le guarnizioni con filtro (fornite
in dotazione), da pulire periodicamente.


INSTALLATION
Connect the exhaust control rod to to the drain by means of the articulated clamp (A). Connect the exible
tubes to the water mains (B).
ATTENTION! In order to guarantee a long-life product pleae install the garnish with filter supplied with the
equipment and clean them at regular periods.


INSTALLATION
Raccorder la tige de commande de l’écoulement au au fouloir au moyen de l’étau articulé (A). Procéder à
l’assemblage des tuyaux exibles au réseau hydrique d’alimentation (B).
ATTENTION! A fin de garantir la durée du produit, veuillez installer les filtres/joints (fournit avec le mitigeur)
qui doivent etre nettoyés regulièrement.


B

Guarnizione filtro
Filter washer
Jointe filtre
Filterdichtung
Junta-filtro
Уплотнительная прокладка фильтра


9
INSTALLATION
Den Steuerstab vom Ablauf mittels der Gelenkklemme am Ablauf anschließen (A). Dann schließt man die
Schläuche an das Wasserversorgungsnetz an (B).
ACHTUNG! Um eine lange Lebensdauer des Produktes zu gewährleisten, sind die mitgelieferten Filter-
Dichtungen einzusetzen, die regelmässig gereinigt werden müssen.

INSTALACIÓN
Conecten la varilla de mando del desagüe á la válvula mediante el enganche articulado (A). Sigan la
conexión de los exibles a la red hídrica de alimentación (B).
İCUIDADO! Al fin de garantizar una larga duración del producto, instale las guarniciones con filtro
(proveidas en dotación), limpie con periodicidad.

УСТАНОВКА
Соедините штангу управления сливом со сливным механизмом при помощи шарнирного зажима
(A). Подключите гибкие шланги к водопроводной сети (B).
ВНИМАНИЕ! Для обеспечения долговечности изделия устанавливайте лишь только уплотнения с
фильтром (входят в комплект), который должен периодически очищаться.
       

INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN

10
SOSTITUZIONE DELLA CARTUCCIA
Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso. Togliere il tappino in
finitura facendo attenzione a non danneggiarlo e svitare il grano (A) utilizzando una chiave a brugola,
estrarre quindi la maniglia (B) sfilandola dalla cartuccia (E). Sollevare la ghiera copricartuccia (C).
Svitare la ghiera di fissaggio (D) e togliere la cartuccia (E) dal corpo del miscelatore. Introdurre la nuova
cartuccia, accertandosi che le due spine di centraggio siano nella loro sede (X) e che le guarnizioni siano
correttamente posizionate.
CARTRIDGE REPLACEMENT
Before carrying out this operation make sure that water supply is turned off. Remove the finish plug paying
attention not to damage it and unscrew the screw (A) using an Allen key, remove the handle (B) from the
cartridge (E). Lift the finishing ring nut (C). Unscrew the fixing ring nut (D) and take the cartridge (E) out
form the mixer body. Put the new cartridge into the body, checking that the two centering pins enter into the
respective seats (X) and that gaskets are well positioned.
SUBSTITUTION DE LA CARTOUCHE
Avant d’effectuer la substitution de la cartouche, vérifier que la connexion de l’eau est fermée. Enlever le
bouchon en finition faisant attention à ne pas l’abîmer et dévisser les grains de fixage (A) utilisant une clé
à griffe, extraire en suite la poignée (B) en la soulevant de la cartouche (E). Soulever la virole de finition
(C). Dévisser la virole de fixation (D) et enlever la cartouche (E) du corps de mitigeur. Introduire enfin la
cartouche nouvelle, en vérifiant que les deux pivots de centrage entrent dans les sièges respectifs (X) et
que les garnitures sont bien positionnées.
AUSTAUSCHEN DER KARTUSCHE
Bevor man die Kartusche austauscht muß man sich vergewissern, dass das Wasserversorgungsnetz
geschlossen ist. Den Endverschluss herausnehmen, ohne ihn zu beschädigen, und den Bolzen (A)
unter Einsatz eines Sechskantschlüssel losschrauben, dann den Griff (B) herausziehen, indem man
ihn von der Kartusche (E) abzieht. Die Nutmutter, welche die Kartusche (C) abdeckt, entfernen. Die
Befestigungsnutmutter (D) losschrauben und die neue Kartusche (E) vom Körper der Mischbatterie
entfernen. Schließlich eine neue Kartusche einsetzen, wobei man sich vergewissert, dass sich die beiden
Zentrierstifte in ihrem Sitz befinden (X) und das die Dichtungen korrekt positioniert sind.
BC
D
F
X
A




11
SUSTITUCIÓN DEL CARTUCHO
Antes de sustituir el cartucho, asegúrense que la conexión del agua esté cerrada. Quiten el taponcito de
acabado cuidando con no dañarlo y destornillen la clavija de fijación (A) utilizando una llave de allén,
extraigan la maneta (B) sacándola del cartucho (E). Levanten la virola cubre-cartucho (C). Destornillen
la virola de fijación (D) y extraigan el cartucho (E) del cuerpo del mezclador. Finalmente introduzcan el
cartucho nuevo, asegurándose que las dos clavijas de centraje se encuentren en su asiento (X) y que las
juntas estén posicionadas correctamente.
ЗАМЕНА КАРТРИДЖА
Перед заменой картриджа убедитесь, что подача воды перекрыта. Снимите декоративную накладку,
обращая внимание на то, чтобы не повредить ее, и отвинтите стопорный винт (А) шестигранным
ключом, после чего снимите ручку (В) с картриджа (Е). Поднимите кольцо картриджа (С). Отвинтите
крепежное резьбовое кольцо (D) и выньте картридж (Е) из корпуса смесителя. Вставьте новый
картридж, проверяя, чтобы два центровочных штифта вошли в соответствующие гнезда (Х), и чтобы
уплотнения были правильно установлены.


12

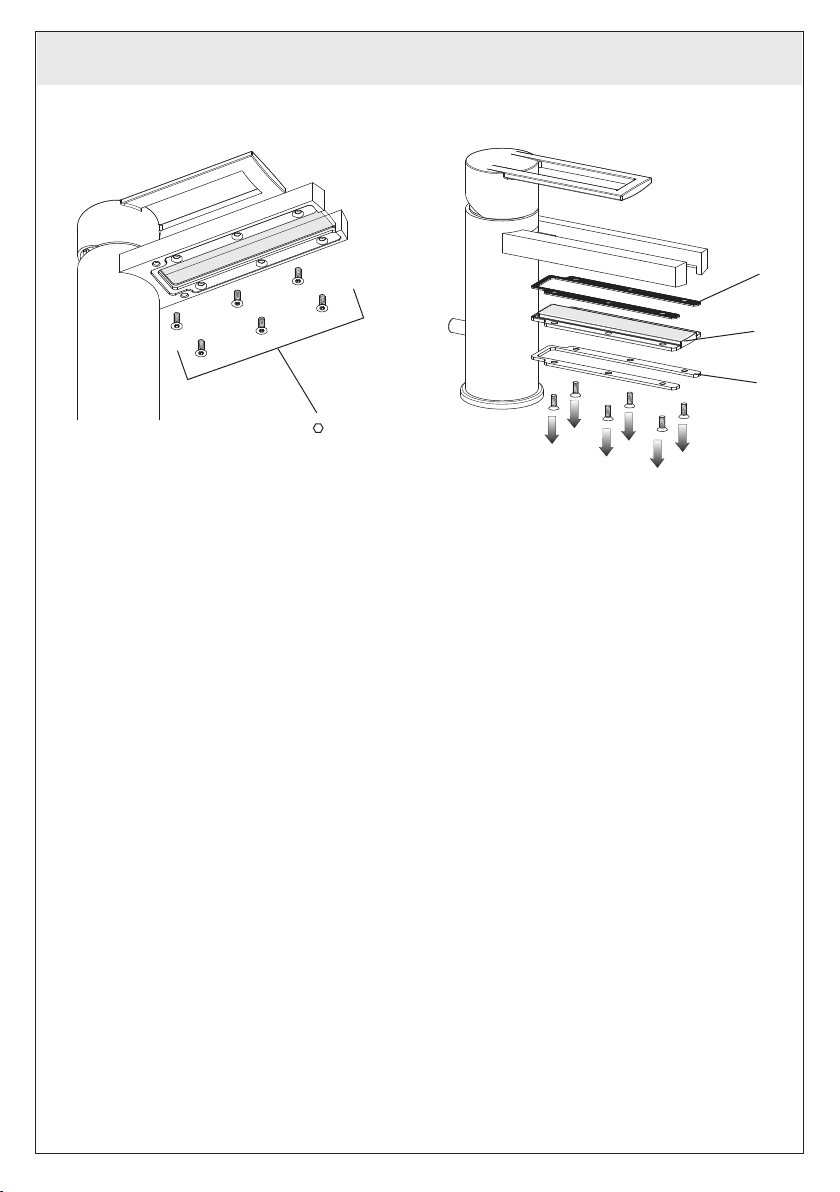

PULIZIA / SOSTITUZIONE DEL VETRO DELLA BOCCA
Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa. Svitare le viti che
assicurano il vetro alla bocca e toglierle (A). Togliere la angia metallica (B). Togliere la lastra trasparente
(C) spingendola delicatamente verso il basso. ed estrarre la guarnizione sagomata in gomma (D) facendo
attenzione a non danneggiarla. Nel caso si desiderasse solo effettuare un’operazione di pulizia utilizzare
solo acqua tiepida, sapone neutro e asciugare delicatamente con un panno morbido onde evitare di
scalfire la superficie della lastra trasparente. Riassemblare il tutto nella sequenza inversa.
CLEANING / REPLACEMENT OF THE MOUTH SLIDE
Before making this operation make sure that water in the water system is closed. Loosen the screws that
fasten the glass to the slide and remove them (A). Remove the metal ange (B). Remove the transparent
slab (C) pushing it delicately to the bottom, and remove the rubber shaped gasket (D) paying attention
not to damage it. To perform just a cleaning operation just use lukewarm water, neutral soap, and dry
delicately with a soft cloth to avoid damaging the surface of the transparent slab. Reassemble all in the
opposite sequence.
NETTOYAGE / SUBSTITUTION DU VERRE DE LA BOUCHE
Avant d’effectuer cette opération vérifier que l’eau du réseau hydrique est fermée. Dévisser les vis qui
fixent le verre à la bouche et les enlever (A). Enlever la bride métallique (B). Enlever la dalle transparente
(C) en la poussant délicatement vers le bas. et extraire la gaine profilée en caoutchouc (D) faisant
attention à ne pas l’abîmer. Si on veut seulement effectuer une opération de nettoyage utiliser seulement
de l’eau tiède, du savon neutre et sécher délicatement avec un chiffon souple pour éviter d’entamer la
surface de la dalle transparente. Remonter le tout dans la séquence inverse.
REINIGUNG / UMTAUSCH DES GLASES VOM AUSLAUF
Bevor diese Operation zu erledigen, stellen Sie sicher, dass die Wasserleitungen gesperrt sind.
Die Schrauben zur Befestigung des Glases am Auslauf herausschrauben (A). Den Metallansch
herausnehmen (B). Die durchsichtige Platte leicht nach unten schieben, um sie herauszunehmen (C),
und die geformte Gummidichtung herausnehmen (D), ohne sie zu beschädigen. Falls Sie das Glas nur
reinigen wollen, verwenden Sie nur lauwarmes Wasser und neutrale Seife und trocken sie es leicht
mit einem weichen Tuch aus, um die Oberäche der durchsichtigen Platte nicht zu schrammen. Alle
Bestandteile in umgekehrter Reihenfolge wieder montieren.
A
B
C
D



13
LIMPIEZA / SUSTITUCIÓN del VIDRIO DEL CAÑO
Antes de efectuar esta operación asegúrense que el agua de la red hídrica esté cerrada. Aojen los
tornillos que aseguran el vidrio al caño y quítenlos (A). Remuevan la brida metálica (B). Quiten la losa
transparente (C) empujándola delicadamente hacia abajo y extraigan la junta moldurada en goma (D)
cuidando con no dañarla. En el caso de que se quiera efectuar sólo una operación de limpieza, utilicen
agua tibia, jabón neutral y sequen delicadamente con un trapo suave para no rayar la superficie de la
losa transparente. Vuelvan a ensamblar todo el conjunto según la secuencia inversa.
ЧИСТКА / ЗАМЕНА СТЕКЛА ИЗЛИВА
Перед выполнением этой операции убедитесь, что вода из водопроводной сети перекрыта.
Отвинтите винты, крепящие стекло излива, и снимите их (А). Снимите металлический фланец
(В). Снимите прозрачную пластину (С), осторожно нажав на нее вниз, и снимите фасонное
резиновое уплотнение (D), обращая внимание на то, чтобы не повредить его. При необходимости
выполнения лишь только чистки используйте теплую воду, нейтральное моющее средство и
осторожно вытрите мягкой тряпочкой, чтобы не поцарапать поверхность прозрачной пластины.
Соберите все в обратной последовательности.


14
SOSTITUZIONE DELLA VALVOLINA DI RIDUZIONE DI PORTATA
Prima di effettuare questa operazione assicurarsi che l’acqua della rete idrica sia chiusa. Scollegare i
essibili di alimentazione (attenzione: potrebbero scaricare l’acqua residua presente nel miscelatore) (A).
Smontare il kit di fissaggio ed estrarre il miscelatore dalla propria sede (B). Svitare il raccordo portavalvolina
posto sotto il miscelatore ed estrarlo dalla propria sede facendo attenzione a non danneggiare e/o smarrire
gli O-Ring (C). Sostituire il raccordo portavalvolina con uno nuovo procedendo nella sequenza contraria.



A
B
C


ISTRUZIONI PER PULIZIA
CLEANING INSTRUCTIONS
INSTRUCTIONS POUR LE NETTOYAGE
REINIGUNGSANWEISUNGEN
INSTRUCCIONES PARA LA LIMPIEZA


15
REPLACING THE FLOW RATE REDUCTION VALVE
Before making this operation make sure that water from the water network is off. Disconnect the supply
hoses (warning: they could discharge the residual water present in the mixer) (A). Disassemble the
fastening kit and pull the mixer from its seat (B). Unscrew the valve-holder joint placed under the mixer and
pull it from its seat with pliers, paying attention not to damage and/or loose the O-Rings (C). Replace the
valve-holder joint with a new one following the opposite sequence.
SUBSTITUTION DE LA VANNE DE RÉDUCTION DE DÉBIT
Avant d’effectuer cette opération vérifier que l’eau du réseau hydrique est fermée. Déconnecter les exibles
d’alimentation (attention: ils pourraient décharger l’eau résiduelle présente dans le mitigeur) (A). Démonter
le kit de fixation et extraire le mitigeur de son siège (B). Dévisser le raccord porte-vanne situé sous le
mitigeur et l’extraire de son siège à l’aide d’une pince, en faisant attention à ne pas abîmer et/ou perdre
les joints toriques (C). Remplacer le raccord porte-vanne avec un nouveau en procédant dans la séquence
opposée.
UMTAUSCH DES KLEINEN VENTILS ZUR REDUZIERUNG DER STRÖMUNG
Bevor diese Operation zu erledigen, stellen Sie sicher, dass die Wasserleitungen gesperrt sind. Die exiblen
Versorgungsschläuche von dem Netz trennen (Achtung: sie könnten das im Mischer enthaltene Restwasser
auslassen) (A). Den Befestigungsbausatz abmontieren und den Mischer aus seinem Sitz herausnehmen
(B). Das Verbindungsstück zur Halterung des kleinen Ventils unter dem Mischer abschrauben und es aus
seinem Sitz mittels einer Zange herausnehmen, ohne die O-Ringe zu beschädigen und/oder verlieren
(C). Die Prozedur in umgekehrter Reihenfolge wiederholen, um das Verbindungsstück zur Halterung des
kleinen Ventils durch ein neues Verbindungsstück zu ersetzen.
SUSTITUCIÓN DE LA VÁLVULA DE REDUCCIÓN DEL CAUDAL
Antes de efectuar dicha operación asegúrense que el agua de la red hídrica esté cerrada.Desconectan
los exos de alimentación (cuidado: podrían descargar el agua residual presente en el mezclador) (A).
Desmonten el juego de fijación y extraigan el mezclador de su asiento (B). Destornillen el racor porta-
válvula alojado por debajo del mezclador y extráiganlo de su asiento con la ayuda de una pinza, cuidando
con no dañar o perder los O-Ring (C). Sustituyan el racor porta-válvula con un racor nuevo según la
secuencia inversa.
ЗАМЕНА РЕДУКЦИОННОГО КЛАПАНА ПРОИЗВОДИТЕЛЬНОСТИ
Перед выполнением этой операции убедитесь, что вода из водопроводной сети перекрыта. Отключите
гибкие водопроводные шланги (внимание: из них может вытечь вода, остающаяся в смесителе)
(А). Снимите крепежный комплект и снимите смеситель с его места (В). Отвинтите соединение с
клапаном, находящееся под смесителем, и извлеките его из гнезда, обращая внимание на то, чтобы
не повредить и/или не потерять уплотнительные кольца (С). Замените соединение с клапаном
новым, выполняя эти операции в обратной последовательности.


ET 39520 - R5
