Gessi OVALE 23037 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
OVALE
Art. 23037
Art. 23043

2
Prima dell’installazione e messa in funzione
Attenzione!I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del miscelatore,
in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi.
Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel miscelatore possono
entrare corpi estranei in grado di danneggiare le guarnizioni/guarnizioni ad anello. Al fine di garantire una
lunga durata del prodotto installare i rubinetti sottolavabo dotati di filtro, da pulire periodicamente.
DATI TECNICI
- Pressione minima d’esercizio 0,5 bar
- Pressione massima d’esercizio 5 bar
- Pressione d’esercizio consigliata 3 bar (in caso di pressione dell’acqua superiore ai 5 bar si consiglia
l’installazione di riduttori di pressione)
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers.
In order to guarantee a long use of the product, install the angle valve equipped with filter and clean them
regularly.
TECHNICAL DATA
- Minimum working pressure 0,5 bar
- Maximum working pressure 5 bar
- Recommended working pressure 3 bar (in case of water pressure higher than 5 bar it is recommended
to install pressure reducers)
Avant l’installation et la mise en fonction
Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du mélangeur, de
façon qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur des
tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique générale,
des corps étrangers peuvent entrer dans le mélangeur et abîmer les joints/ les joints à anneau. Dans le
but de garantir une longue durée du produit, instaure les robinets sous lavabo munis du filtre et nettoie-les
régulièrement.
DONNÉES TECHNIQUES
- Pression minimum d’exercice 0,5 bar
- Pression maximum d’exercice 5 bar
- Pression d’exercice conseillée 3 bar (en cas de pression de l’eau supérieure aux 5 bar nous conseillons
l’installation de réducteurs de pression)
Vor der Installation und Inbetriebnahme
Achtung! Die Zuleitungsrohre müssen vor dem Installieren der Armatur gründlich durchgespült werden,
damit keine Späne, Löt - Hanfreste oder andere Unreinheiten zurückbleiben. Bei nicht durchgespülten
Rohrleitungen oder durch die Wasseranlage allgemein können Fremdkörper in die Armatur geraten und
die Dichtungsscheiben/Dichtungen beschädigen. Um eine lange Dauer dem Produkt zu gewährleisten,
installieren Sie die Wasserhahne Unterwaschbecken mit einem Filter, das regelmäßig gereinigt werden
muss.
TECHNISCHE DATEN
- Minimaler Betriebsdruck 0,5 bar
- Maximaler Betriebsdruck 5 bar
- Empfohlener Betriebsdruck 3 bar (sollte der Wasserdruck einen Wert von 5 bar überschreiten, empfiehlt
es sich Druckminderventile zu installieren)
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
mezclador de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los
tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden entrar
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

3
cuerpos extraños capaces de dañar los empaques/anillos de cierre. Para garantizar un plazo largo de vida
del producto, instalen las llaves de paso con filtro debajo del lavabo y límpienlas periódicamente.
DATOS TÉCNICOS
- Presión mínima de ejercicio 0,5 bar
- Presión máxima de ejercicio 5 bar
- Presión de ejercicio aconsejada 3 bar (en caso de presión del agua superior a los 5 bar, les aconsejamos
instalar unos reductores de presión)
Перед установкой и началом использования
Внимание! Перед установкой смесителя необходимо тщательно промыть водопроводные трубы,
чтобы в них не оставались стружка, шлак от сварки, лен или другие посторонние тела. Через плохо
промытые водопроводные трубы или через общую водопроводную сеть в смеситель могут попасть
посторонние тела, способные повредить уплотнения и уплотнительные кольца. Для обеспечения
долговечности изделия устанавливайте лишь только краны с фильтрами, которые должны
периодически очищаться.
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Минимальное рабочее давление: 0,5 бар
- Максимальное рабочее давление: 5 бар
- Рекомендованное рабочее давление 3 бар (в случае давления воды, превышающего 5 бар,
рекомендуется установка редукторов давления)
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

4
- Prima dell’installazione controllare la presenza e l’integrità delle graffature da ambo i lati dei essibili.
- Before assembling the hose, please check the appropriate crimping of both sides of the hoses.
- Avant l’installation contrôler à la présence et l’integrité des graffature d’ambo les côtés des exibles.
- Vor der Installation, ist es zu überprüfen, ob die Falze auf beiden Seiten vorhanden und unversehrt
sind.
- Antes de la instalación controlen la presencia y la integridad de las grapas en ambos los lados de lo
s exibles.
- Перед установкой проверьте наличие и сохранность опрессовки на обоих концах гибких
шлангов.
- Non serrare con utensili.
- Don’t tighten by tools.
- Ne pas serrer avec des outils.
- Ziehen Sie nicht durch Werkzeuge fest.
- No cierren con herramienta.
- Не затягивайте при помощи инструмента.
- Avvitare i raccordi con tenuta OR a mano fino a percepire una battuta meccanica.
- Hand-tighten O-ring seal connectors until feeling a mechanical rest.
- Visser les raccords avec la tenue OR à la main, jusq’ á percevoir une battue mechanique.
- Schrauben Sie die Verbindungen mit einer O-Ringdichtung von Hand ein bis man einen
mechanischen Schlag bemerkt.
- Atornillen los racores con junta OR manualmente hasta percibir un contacto mecánico.
- Завинчивайте соединения с уплотнительными кольцами вручную, до механического
упора.
- Non incassare il condotto nel muro.
- Don’t set the hose in the wall.
- Ne pas encaisser le conduit dans le mur.
- Bauen Sie die Rohrleitung in die Mauer nicht ein.
- No empotren el tubo en la pared.
- Не встраивайте шланг в стену.
- Non installare il essibile in torsione o in tensione.
- Tighten the hose without any twis or tension.
- Ne pas installer le exible en torsion ou en tension.
- Bei der Installation des Schlauchs sorgen Sie dafür, dass er nicht verdreht bzw. gespannt wird.
- No instalen el exible torciéndolo o tensándolo.
- Не допускайте перекручивания или натяжения гибкого шланга.
- Il rispetto di tali indicazioni, mantiene i diritti di garanzia, garantisce le caratteristiche dichiarate dei prodotti e ne assicura la completa
afdabilità.
- Respecting this indications, will mantain the warranty rights, ensures the declared properties of the products and warrant the complete
reliability.
- Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarées des produits et il en assure la complète
abilité.
- Die Beachtung der Hinweise zur Benutzung erhaltet die Garantierechte, absichert die angegebene Eigenheiten der Produkten und gewährleistet
die komplette Zuverlässigkeit.
- El respeto de dichas indicaciones, mantiene los derechos de garantia, garantiza las características declaradas de los productos y asegura su
perfecta abilidad.
- Соблюдение этих указаний позволяет сохранить право на гарантийное обслуживание, обеспечивает заявленные характеристики
изделия и его надежность.
2 x Ø
Ø
2 x Ø
Ø
Ø
NO!
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

5

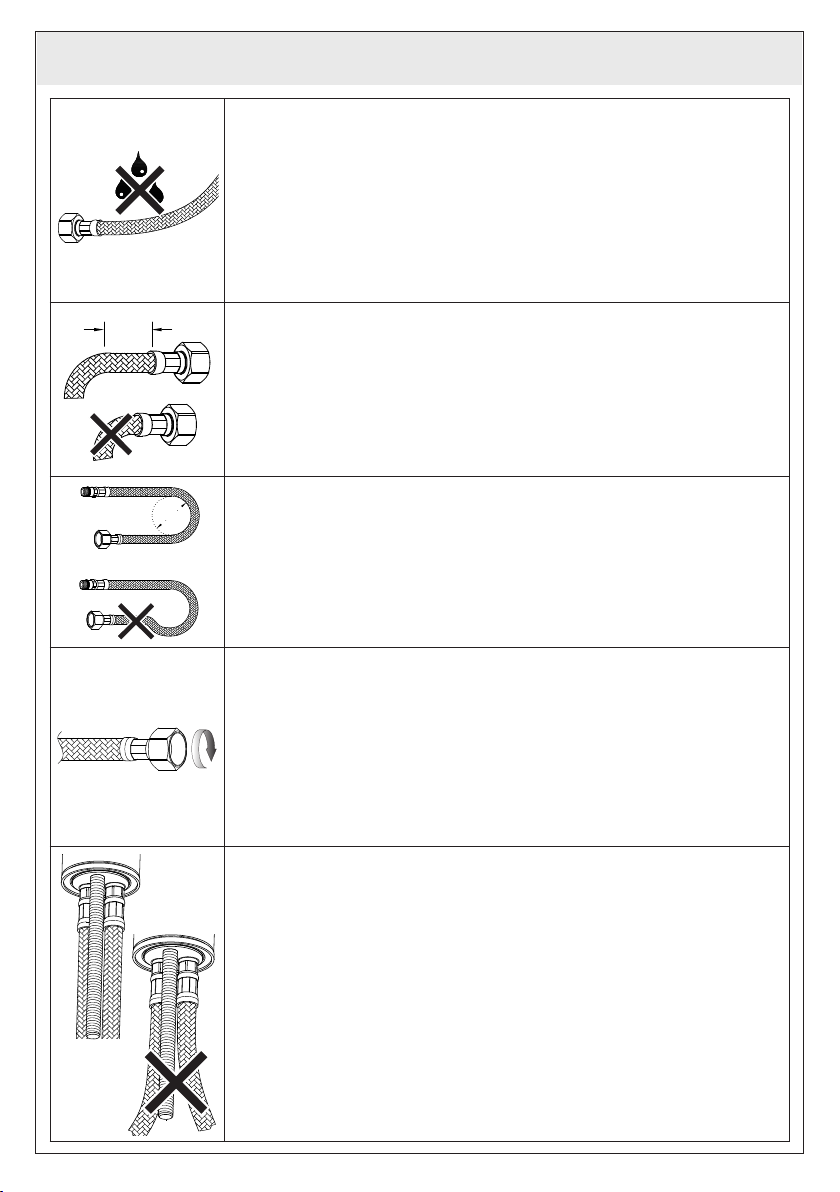

- Il contatto prolungato con sostanze pur blandamente aggressive, può determinare il danneggiamento
della treccia ed il conseguente scoppio del essibile.
- Prolonged contact wit any substance, even scarcely aggressive, can cause external braid damage
and subsquent exible burst.
- Le contact prolongé avec des substances, même peu agressives, il peut déterminer l’endommage-
ment de la tresse et l’éclat conséquent du exible.
- Der anhaltende Umgang mit Stoffen, die auch zart aggressiv wirken können, kann zur Beschädigung
des Geechtes und infolgedessen zum Rohrbruch führen.
- El contacto prolongado con sustancias, aun si poco agresivas, puede causar daño a la trenza y la
consecuente ruptura del exible.
- Продолжительный контакт, даже с не очень едкими веществами, может привести к повреждению
оплетки с последующим разрывом гибкого шланга.
- Prima dell’ inizio della curvatura lasciare un tratto rettilineo di almeno 2 volte il diametro esterno.
- Before bending the hose please consider a straight part of 2 times the external diameter.
- Avant le commencement de la courbure laisser une ligne rectiligne d’au moins 2 fois le diamètre
extérieur.
- Vor dem Beginn der Biegung stellen Sie sicher, dass es einen geradlinigen Abschnitt gibt, dessen
Länge mindestens zweimal höher als der Außendurchmesser sein soll.
- Antes del inicio de la curvatura dejen un tramo rectilíneo de por lo menos 2 veces el diámetro
exterior.
- Перед началом поворота оставьте прямолинейный участок шланга длиной в 2 наружных
диаметра.
- Rispettare il raggio minimo di curvatura (DN= diametro interno nominale):
- Mantain minimum bend radius (DN= nominal internal diameter):
- Respecter le rayon minimum de courbure (DN= diamétre interne nominale):
- Halten Sie den mindeste Biegungshalbmesser ein (DN= Innerer nominell Durchmesser):
- Respeten el radio mínimo de curvatura (DN= diametro intérno nominl):
- Соблюдайте минимальный радиус поворота (DN= номинальный внутренний диаметр):
DN6 = Ø25mm
DN8 = Ø30mm
DN10 = Ø35mm
DN13 = Ø45mm
- Avvitare i raccordi con tenuta a guarnizione (dadi) a mano più 1/4 di giro con chiave
appropriata.
- Hand-tighten connectors with gasket seal (nuts) then apply 1/4 turn using an appropriate
wrench.
- Visser les raccords avec le joint d’étanchéité (écrous) à la main plus 1/4 de tour avec une clé
appropriée.
- Schrauben Sie die Rohranschlüsse mit Dichtung (Schraubenmutter) erstens von Hand, und
danach um 90° mit einem geeigneten Schlüssel ein.
- Atornillen los racores con junta de cierre (tuercas) manualmente más un 1/4 de vuelta con una
llave adecuada.
- Завинчивайте соединения (гайки) с уплотнительными прокладками вручную до упора и
еще на 1/4 оборота при помощи подходящего гаечного ключа.
- Dopo il montaggio evitare sollecitazioni laterali anche minime (es. durante il fissaggio del tirante
o dell’astina dello scarico).
- Do not expose the hose to lateral stress nor overtight by any tool (ex. during the installation of the
faucet stud or the drain pop-up lever).
- Après le montage il faut éviter des sollicitations latérales même moindres, avec n’importe quel
outil (ex. pendant la fixation du tirant ou de la tige de décharge).
- Nach der Montage, vermeiden Sie auch die mindesten lateralen Spannungen, mit Werkzeugen
jeglicher Art (z.B. Bei dem Festklemmen der Spannstange bzw. des Stäbchens).
- Después del montaje, eviten las solicitaciones laterales, aun mínimas, con todo tipo de
herramienta (por ejemplo durante la fijación del tirante o de la varilla de desague).
- После монтажа не допускайте даже минимальных боковых воздействий (напр., во время
крепления тяги или штанги слива).
Ø
2 x Ø
Ø
2 x Ø
Ø
Ø
NO!
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

6
Art.23043
Art.23037
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм

7
C

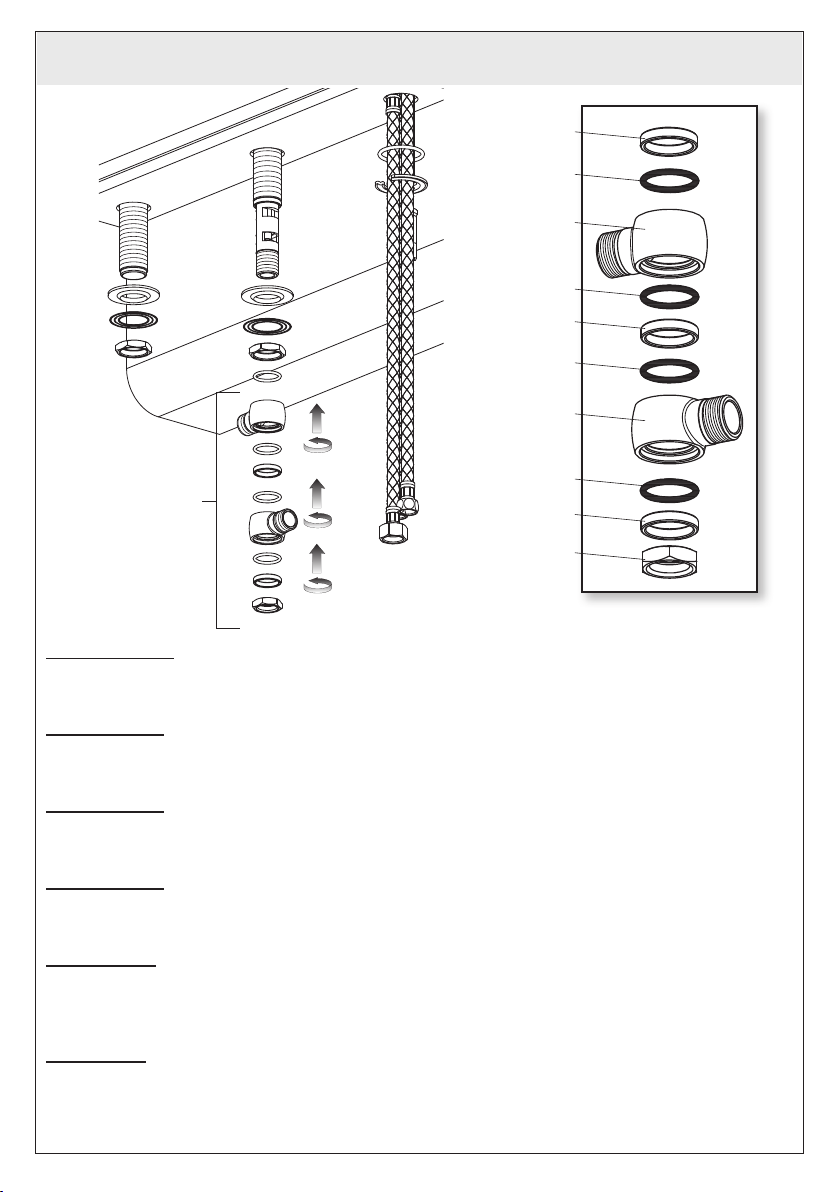

INSTALLAZIONE
Fissare il gruppo con i rispettivi kit di fissaggio A, B e C.
Il gruppo “D” deve essere inserito nella sequenza indicata: Anello metallico D1, O-ring D2, crociera D3, O-ring
D4, anello metallico D5 e dado D6.
INSTALLATION
Fasten the assembly with the respective fastening kits A, B and C.
Assembly “D” should be inserted in the indicated sequence: Metal ring D1, O-ring D2, cross D3, O-ring D4,
metal ring D5 and nut D6.
INSTALLATIÓN
Fixer le groupe avec les kits de fixation respectifs A, B et C.
Le groupe “D” doit être inséré dans la séquence indiquée: Bague métallique D1, O-ring D2, croisillon D3, O-ring
D4, bague métallique D5 et ecrou D6.
INSTALLATION
Die Gruppe mittels der entsprechenden Befestigungsbausätze A, B und C befestigen.
Die “D” Gruppe ist in der angegebenen Reihenfolge einzufügen: Metallring D1, O-Ring D2, Kreuzstift D3,
O-Ring D4, Metallring D5 und Schraubenmutter D6.
INSTALACIÓN
Fijen el grupo utilizando los correspondientes juegos de fijación A, B y C.
El grupo “D” tiene que ser introducido según la secuencia indicada a continuación: anillo metálico D1, O-ring
D2, cruceta D3, O-ring D4, anillo metálico D5 y tuerca D6.
УСТАНОВКА
Закрепите узел соответствующими крепежными наборами А, В, и C.
Узел “D” должен устанавливаться в указанной последовательности: металлическое кольцо D1,
уплотнительное кольцо D2, отвод D3, уплотнительное кольцо D4, металлическое кольцо D5 и гайка
D6.
A
ch. 11 mm
ch. 31 mm
ch. 31 mm
ch. 25 mm
B
D1
D2
D3
D4
D5
D6
Art.23037
D
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

8
INSTALLAZIONE
Il gruppo “E” deve essere inserito nella sequenza indicata: Anello metallico E1, O-ring E2, crociera E3,
O-ring E4, anello metallico E5, O-ring E6, crociera E7, O-ring E8, anello metallico E9 e dado E10.
INSTALLATION
Assembly “E” should be inserted in the indicated sequence: Metal ring E1, O-ring E2, cross E3, O-ring E4,
metal ring E5, O-ring E6, cross E7, O-ring E8, metal ring E9 and nut E10.
INSTALLATIÓN
Le groupe “E” doit être inséré dans la séquence indiquée: Bague métallique E1, O-ring E2, croisillon E3,
O-ring E4, bague métallique E5, O-ring E6, croisillon E7, O-ring E8, bague métallique E9 et ecrou E10.
INSTALLATION
Die “E” Gruppe ist in der angegebenen Reihenfolge einzufügen: Metallring E1, O-Ring E2, Kreuzstift E3,
O-Ring E4, Metallring E5, O-Ring E6, Kreuzstift E7, O-Ring E8, Metallring E9 und Schraubenmutter E10.
INSTALACIÓN
El grupo “E” tiene que introducido según la secuencia indicada a continuación: Anillo metálico E1, O-ring
E2, cruceta E3, O-ring E4, anillo metálico E5, O-ring E6, cruceta E7, O-ring E8, anillo metálico E9 y tuerca
E10.
УСТАНОВКА
Узел “Е” должен устанавливаться в указанной последовательности: металлическое кольцо Е1,
уплотнительное кольцо Е2, отвод Е3, уплотнительное кольцо Е4, металлическое кольцо Е5,
уплотнительное кольцо Е6, отвод Е7, уплотнительное кольцо Е8, металлическое кольцо Е9 и гайка
Е10.
E
ch. 25 mm
E1
E2
E3
E4
E5
E6
E7
E8
E9
E10
Art.23043
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

9
COLLEGAMENTI
Effettuare gli allacciamenti come indicato: collegare il essibile neutro (senza fascette rosse o blu) proveniente
dal corpo miscelatore all’attacco G1/2” laterale della crociera interponendo la guarnizione di tenuta.
Collegare il essibile neutro con attacco G1/2” femmina alla parte inferiore della crociera, interponendo la
guarnizione di tenuta e sfilare l’estremità con attacco M15x1 femmina dal cono portadoccetta.
CONNECTIONS
Make the connections as indicated: connect the neutral hose (without red or blue strips) coming from the
mixer body to the lateral connection G1/2” of the cross inserting in between the tightness gasket. Connect
the neutral hose with female connection G1/2” to the lower part of the cross, inserting in between the
tightness gasket and remove the end with female connection M15x1 from the hand-shower cone.
CONNEXIONS
Effectuer les connexions ainsi qu’indiqué: connecter le exible neutre (sans rubans rouges ou bleus)
provenant du corps mélangeur au raccord G1/2” latéral du croisillon interposant la gaine d’étanchéité.
Connecter le exible neutre avec raccord G1/2” femelle à la partie inférieure du croisillon, interposant la
gaine d’étanchéité et extraire l’extrémité avec raccord M15x1 femelle du cône porte-douchette.
VERBINDUNGEN
Die Anschlüsse wie gezeigt durchführen: den neutralen exiblen Schlauch (ohne rote bzw. blaue Bänder)
aus dem Mischerkörper mit dem lateralen G1/2” Ansatz des Kreuzstiftes verbinden, und die Dichtung
einfügen. Den neutralen exiblen Schlauch mit G1/2” Ansatz und i.G. mit dem unteren Teil des Kreuzstiftes
verbinden, die Dichtung einfügen und das Endstück mit M15x1 Ansatz und i.G. aus dem Kegel zum Halten
des Brauskopfs herausnehmen.
ch. 23 mm
ch. 24 mm
Art.23037
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

10
CONEXIONES
Efectúen los acoplamientos como indicado a continuación: conecten el exo neutro (sin bandas rojas
o azules) procedente del cuerpo del mezclador a la conexión G1/2” lateral de la cruceta interponiendo
la junta de cierre. Conecten el exo neutro con conexión G1/2” hembra a la parte inferior de la cruceta,
interponiendo la junta de cierre y suelten la extremidad con conexión M15x1 hembra del cono porta ducha-
teléfono.
ПОДКЛЮЧЕНИЕ
Выполните подключение, как указывается: подключите нейтральный гибкий шланг (без красных или
синих хомутов), выходящий из корпуса смесителя, к боковому штуцеру с резьбой 1/2” крестовины,
устанавливая уплотнительные прокладки. Подключите нейтральный гибкий шланг с штуцером с
внутренней резьбой 1/2” к нижней части крестовины, устанавливая уплотнительную прокладку, и
снимите конец с штуцером с внутренней резьбой М15х1 с конуса держателя душа.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

11
ch. 23 mm
ch. 24 mm
COLLEGAMENTI
Effettuare gli allacciamenti come indicato: collegare il essibile neutro (senza fascette rosse o blu) proveniente
dal corpo miscelatore all’attacco G1/2” laterale della crociera interponendo la guarnizione di tenuta.
Collegare il essibile neutro con attacco G1/2” femmina alla parte inferiore della crociera, interponendo la
guarnizione di tenuta e sfilare l’estremità con attacco M15x1 femmina dal cono portadoccetta. Effettuare
l’opportuno allacciamento al dispositivo di erogazione tramite l’attacco predisposto (*).
CONNECTIONS
Make the connections as indicated: connect the neutral hose (without red or blue strips) coming from the
mixer body to the lateral connection G1/2” of the cross inserting in between the tightness gasket. Connect
the neutral hose with female connection G1/2” to the lower part of the cross, inserting in between the
tightness gasket and remove the end with female connection M15x1 from the hand-shower cone. Make the
adequate connection to the supply device with the specified coupling (*).
CONNEXIONS
Effectuer les connexions ainsi qu’indiqué: connecter le exible neutre (sans rubans rouges ou bleus)
provenant du corps mélangeur au raccord G1/2” latéral du croisillon interposant la gaine d’étanchéité.
Connecter le exible neutre avec raccord G1/2” femelle à la partie inférieure du croisillon, interposant la
gaine d’étanchéité et extraire l’extrémité avec raccord M15x1 femelle du cône porte-douchette. Effectuer la
connexion correcte au dispositif de débit avec le raccord prévu (*).
VERBINDUNGEN
Die Anschlüsse wie gezeigt durchführen: den neutralen exiblen Schlauch (ohne rote bzw. blaue Bänder)
aus dem Mischerkörper mit dem lateralen G1/2” Ansatz des Kreuzstiftes verbinden, und die Dichtung
einfügen. Den neutralen exiblen Schlauch mit G1/2” Ansatz und i.G. mit dem unteren Teil des Kreuzstiftes
verbinden, die Dichtung einfügen und das Endstück mit M15x1 Ansatz und i.G. aus dem Kegel zum Halten
des Brauskopfs herausnehmen.
Den notwendigen Anschluss mit der Versorgungsanlage mittels des voreingestellten Ansatzes durchführen
(*).
* = collegamento al dispositivo di erogazione (G1/2”)
* = distribution device connection (G1/2”)
* = liaison á le dispositif de distributión (G1/2”)
* = Verteilung Vorrichtung verbindung (G1/2”)
* = connexión al dispositivo de erogación (G1/2”)
* = подключение к наполнителю (G1/2”)
Art.23043
*
*
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

12
CONEXIONES
Efectúen los acoplamientos como indicado a continuación: conecten el exo neutro (sin bandas rojas
o azules) procedente del cuerpo del mezclador a la conexión G1/2” lateral de la cruceta interponiendo
la junta de cierre. Conecten el exo neutro con conexión G1/2” hembra a la parte inferior de la cruceta,
interponiendo la junta de cierre y suelten la extremidad con conexión M15x1 hembra del cono porta ducha-
teléfono. Efectúen el correspondiente acoplamiento al dispositivo de erogación utilizando la conexión
prevista (*).
ПОДКЛЮЧЕНИЕ
Выполните подключение, как указывается: подключите нейтральный гибкий шланг (без красных или
синих хомутов), выходящий из корпуса смесителя, к боковому штуцеру с резьбой 1/2” крестовины,
устанавливая уплотнительные прокладки. Подключите нейтральный гибкий шланг с штуцером
с внутренней резьбой 1/2” к нижней части крестовины, устанавливая уплотнительную прокладку,
и снимите конец с штуцером с внутренней резьбой М15х1 с конуса держателя душа. Выполните
необходимое подключение к наполнителю при помощи имеющегося штуцера с трубной резьбой (*).
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

13
ch. 19 mm
COLLEGAMENTI
Collegare il essibile della doccetta al essibile che fuoriesce dal supporto, interponendo la guarnizione di
tenuta fornita in dotazione. Collegare la doccetta all’altra estremità del essibile interponendo la guarnizione
filtro.
Procedere al collegamento dei essibili alla rete idrica di alimentazione.
CONNECTIONS
Connect the hand shower hose to the hose that comes out from the support, putting in between the supplied
tightness gasket. Connect the hand shower to the other end of the hose putting in between the filter gasket.
Connect the exible tubes to the water mains.
CONNEXIONS
Connecter le exible de la douchette au exible qui sort du support, interposant la gaine d’étanchéité fournie.
Connecter la douchette à l’autre extrémité du exible interposant la gaine filtre.
Procéder à l’assemblage des tuyaux exibles au réseau hydrique d’alimentation.
VERBINDUNGEN
Den exiblen Schlauch des Brausekopfs mit dem exiblen Schlauch verbinden, der aus der Stütze herausgeht,
und die serienmäßige Dichtung einfügen. Den Brauskopf mit dem anderen Ende des exiblen Schlauchs
verbinden und die Filterdichtung einfügen.
Dann schließt man die Schläuche an das Wasserversorgungsnetz an.
CONEXIONES
Conecten el exo de la ducha-teléfono al exo que sale del soporte, interponiendo la junta de cierre incluida
en el suministro. Conecten la ducha-teléfono a la otra extremidad del exo interponiendo la junta filtro.
Sigan la conexión de los exibles a la red hídrica de alimentación.
ПОДКЛЮЧЕНИЕ
Подключите гибкий шланг душа к гибкому шлангу, выходящему из опоры, устанавливая входящую в
комплект уплотнительную прокладку. Подключите душ к другому концу гибкого шланга, устанавливая
уплотнение фильтра.
Подключите гибкие шланги к водопроводной сети.
ch. 19 mm
Art.23037-23043
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

14
AB
C

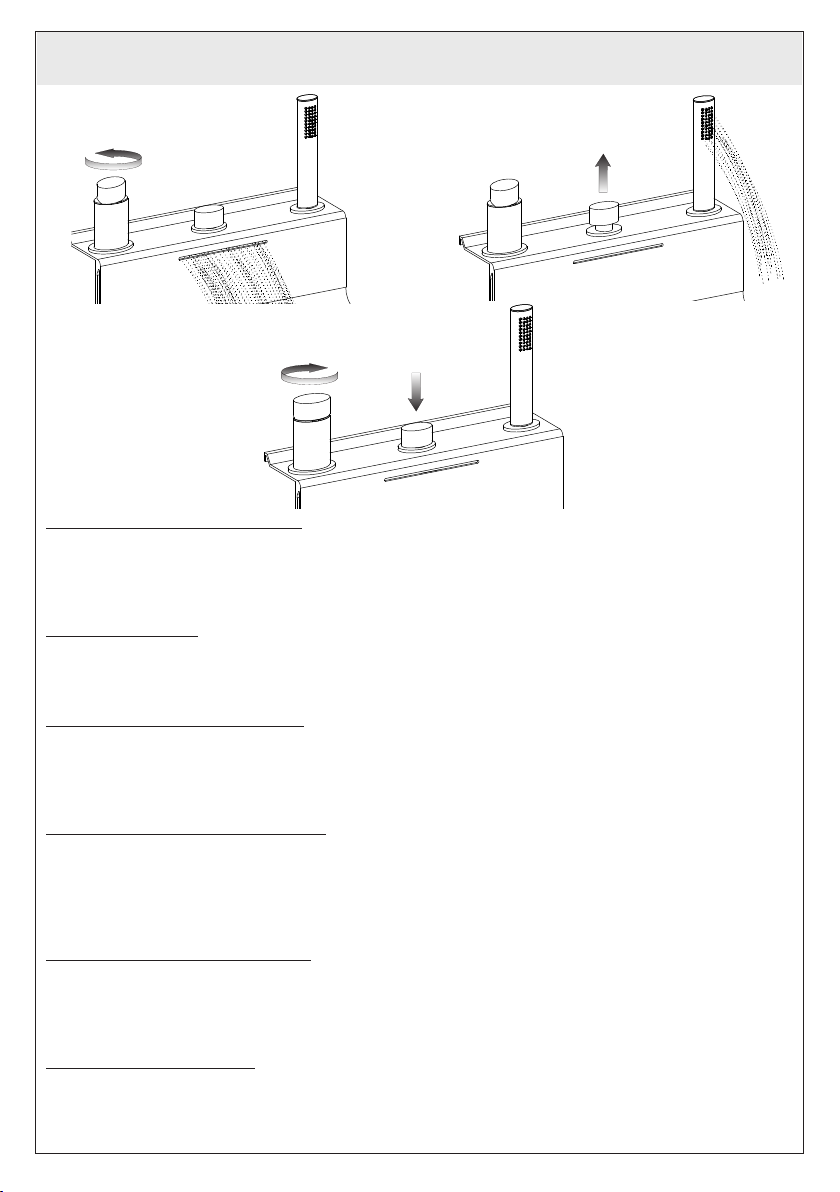

FUNZIONAMENTO DEL DEVIATORE
Il dispositivo permette la deviazione del usso dell’acqua alla doccetta. Per azionare il deviatore è sufficiente
avviare la normale erogazione dell’acqua (A) e tirare il pomolo verso l’alto (B). in questo modo l’acqua uscirà
dalla doccetta. Per ripristinare la condizione iniziale basterà interrompere l’erogazione agendo sulla maniglia e il
pomolo ritornerà automaticamente in posizione di riposo (C).
BAFFLE OPERATION
The device allows diverting the water ow to the handshower. To operate the deviator just start the ordinary
water supply (A) and pull the knob upward (B). So water will come out from the hand shower. To restore the initial
condition just stop the supply using the handle and the knob will return automatically in idle position (C).
FONCTIONNEMENT DU DEVIATEUR
Le dispositif permet la déviation du ux de l’eau à la douchette. Pour actionner le déviateur il suffit de démarrer
le débit normal de l’eau (A) et de tirer le bouton vers l’haute (B). Ainsi l’eau sortira de la douchette. Pour rétablir
la condition initiale il suffira d’interrompre le débit et le bouton retournera automatiquement en position de repos
(C).
FUNKTIONIERUNG DER UMSTELLUNG
Das Gerät ermöglicht die Umleitung des Wasserstroms zu einem anderen Gerät, das mit der Einzelsteuerung
verbunden ist. Um die Unstellung zu starten, genügt es, die normale Wasserversorgung zu starten (A) und
den Kopf nach sich zu ziehen (B). Auf diese Weise wird das Wasser von die brausekopf auslaufen. Um den
Anfangsstand wieder zu erreichen soll nur die Wasserversorgung mittels des Handgriffs gestoppt werden, so dass
der Knopf seine Ruheposition wieder erreicht (C).
FUNCIONAMIENTO DEL DESVIADOR
El dispositivo permite la desviación del ujo del agua a la duchita. Para accionar el desviador es suficiente
empezar una normal erogación del agua (A) y tirar el pomo hacia si mismos (B). De esta forma el agua saldrá de
la duchita. Para restablecer la condición inicial será suficiente interrumpir la erogación utilizando la maneta y el
pomo volverá automáticamente a la posición de reposo (C).
РАБОТА РАСПРЕДЕЛИТЕЛЯ
Это устройство обеспечивает переключение потока воды на душ. Для включения распределителя
достаточно включить обычную подачу воды (А) и потянуть рукоятку вверх (В). В этом случае вода будет
выходить из ручного душа. Для восстановления начального состояния достаточно будет прекратить подачу
воды ручкой, после чего рукоятка автоматически вернется в исходное положение (С).
Art.23037
FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONIERUNG - FUNCIONAMIENTO - РАБОТА

15
FUNZIONAMENTO DEL DEVIATORE
Il dispositivo permette la deviazione del usso dell’acqua alla doccetta. Per azionare il deviatore è sufficiente
avviare la normale erogazione dell’acqua (A) e tirare il pomolo verso l’alto (B). In questo modo l’acqua uscirà
dalla doccetta. Per ripristinare la condizione iniziale basterà interrompere l’erogazione agendo sulla maniglia e il
pomolo ritornerà automaticamente in posizione di riposo (C).
BAFFLE OPERATION
The device allows diverting the water ow to the handshower. To operate the deviator just start the ordinary
water supply (A) and pull the knob upward (B). So water will come out from the hand shower. To restore the initial
condition just stop the supply using the handle and the knob will return automatically in idle position (C).
FONCTIONNEMENT DU DEVIATEUR
Le dispositif permet la déviation du ux de l’eau à la douchette. Pour actionner le déviateur il suffit de démarrer
le débit normal de l’eau (A) et de tirer le bouton vers l’haute (B). Ainsi l’eau sortira de la douchette. Pour rétablir
la condition initiale il suffira d’interrompre le débit et le bouton retournera automatiquement en position de repos
(C).
FUNKTIONIERUNG DER UMSTELLUNG
Das Gerät ermöglicht die Umleitung des Wasserstroms zu einem anderen Gerät, das mit der Einzelsteuerung
verbunden ist. Um die Unstellung zu starten, genügt es, die normale Wasserversorgung zu starten (A) und
den Kopf nach sich zu ziehen (B). Auf diese Weise wird das Wasser von die brausekopf auslaufen. Um den
Anfangsstand wieder zu erreichen soll nur die Wasserversorgung mittels des Handgriffs gestoppt werden, so dass
der Knopf seine Ruheposition wieder erreicht (C).
FUNCIONAMIENTO DEL DESVIADOR
El dispositivo permite la desviación del ujo del agua a la duchita. Para accionar el desviador es suficiente
empezar una normal erogación del agua (A) y tirar el pomo hacia si mismos (B). De esta forma el agua saldrá de
la duchita. Para restablecer la condición inicial será suficiente interrumpir la erogación utilizando la maneta y el
pomo volverá automáticamente a la posición de reposo (C).
РАБОТА РАСПРЕДЕЛИТЕЛЯ
Это устройство обеспечивает переключение потока воды на душ. Для включения распределителя
достаточно включить обычную подачу воды (А) и потянуть рукоятку вверх (В). В этом случае вода будет
выходить из ручного душа. Для восстановления начального состояния достаточно будет прекратить подачу
воды ручкой, после чего рукоятка автоматически вернется в исходное положение (С).
A B
C
Art.23043
FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONIERUNG - FUNCIONAMIENTO - РАБОТА

16
B
A
Ch. 28 mm
C
D
E
F
SOSTITUZIONE DELLA CARTUCCIA
Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso.
Togliere il tappino in finitura facendo attenzione a non danneggiarlo e svitare il grano (A) utilizzando una
chiave a brugola, estrarre quindi la maniglia (B) sfilandola dalla cartuccia (F). Sollevare la ghiera copri-
cartuccia (C) facendo leva tramite l’apposita scanalatura di riferimento. Allontanare l’anello indicatore (D),
svitare la ghiera di fissaggio (E) e togliere la cartuccia (F) dal corpo del miscelatore.
Infine introdurre la nuova cartuccia, accertandosi che le due spine di centraggio siano nella loro sede (X)
e che le guarnizioni siano correttamente posizionate.
CARTRIDGE REPLACEMENT
Before carrying out this operation make sure that water supply is turned off.
Remove the finish plug paying attention not to damage it and unscrew the screw (A) using an Allen key,
remove the handle (B) from the cartridge (F). Lift the finishing ring nut (C) using the reference notch. Re-
move the indicator ring (D), unscrew the fixing ring nut (E) and take the cartridge (F) out from the mixer
body.
Put the new cartridge into the body checking that the two centering pins enters into the respective seats
(X) and that gaskets are well positioned.
SUBSTITUTION DE LA CARTOUCHE
Avant d’effectuer la substitution de la cartouche, vérifier que la connexion de l’eau est fermée.
Enlever le bouchon en finition faisant attention à ne pas l’abîmer et dévisser les grains de fixage (A)
utilisant une clé à griffe, extraire en suite la poignée (B) en la soulevant de la cartouche (F). Soulever
la virole de finition (C) en utilisant la rainure de référence. Quitter la bague d’indication (D), dévisser la
virole de fixation (E) et enlever la cartouche (F) du corps de mitigeur.
Introduire enfin la cartouche nouvelle, en vérifiant que les deux pivots de centrage entrent dans les siè-
ges respectifs (X) et que les garnitures sont bien positionnées.
X
Art.23037-23043
2,5mm
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ

17
AUSTAUSCHEN DER KARTUSCHE
Bevor man die Kartusche austauscht muß man sich vergewissern, dass das Wasserversorgungsnetz
geschlossen ist.
Den Endverschluss herausnehmen, ohne ihn zu beschädigen, und den Bolzen (A) unter Einsatz eines
Sechskantschlüssel losschrauben, dann den Griff (B) herausziehen, indem man ihn von der Kartusche
(F) abzieht. Die Nutmutter, welche die Kartusche (C) abdeckt, entfernen, wobei man Druck auf die eigens
dafür vorgesehene Bezugsrille ausübt. Den Anzeigering (D) entfernen, die Befestigungsnutmutter (E)
losschrauben und die neue Kartusche (F) vom Körper der Mischbatterie entfernen. Schließlich eine neue
Kartusche einsetzen, wobei man sich vergewissert, dass sich die beiden Zentrierstifte in ihrem Sitz (X)
befinden und das die Dichtungen korrekt positioniert sind.
SUSTITUCIÓN DEL CARTUCHO
Antes de sustituir el cartucho, asegúrense que la conexión del agua esté cerrada.
Quiten el taponcito de acabado cuidando con no dañarlo y destornillen la clavija de fijación (A) utilizando
una llave de allén, extraigan la maneta (B) sacándola del cartucho (F). Levanten la virola cubre-cartucho
(C) utilizando la ranura de referencia. Quiten el anillo indicador (D), destornillen la virola de fijación (E) y
extraigan el cartucho (F) del cuerpo del mezclador.
Finalmente introduzcan el cartucho nuevo, asegurándose que las dos clavijas de centraje (X) se encuen-
tren en su asiento y que las juntas estén posicionadas correctamente.
ЗАМЕНА КАРТРИДЖА
Перед заменой картриджа убедитесь, что подача воды перекрыта.
Снимите декоративную накладку, обращая внимание на то, чтобы не повредить ее, и отвинтите
стопорный винт (А) шестигранным ключом, после чего снимите ручку (В) с картриджа (F).
Поднимите кольцо картриджа (С), поддевая его при помощи специальной прорези. Отодвиньте
указательное кольцо (D), отвинтите крепежное резьбовое кольцо (Е) и выньте картридж (F) из
корпуса смесителя.
Вставьте новый картридж, проверяя, чтобы два центровочных штифта вошли в соответствующие
гнезда (Х), и чтобы уплотнения были правильно установлены.
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ

18
SOSTITUZIONE DEL FLESSIBILE DELLA DOCCETTA
La sostituzione del essibile della doccetta è possibile perché corredato di essibile di prolunga intrecciato
da 500 mm il quale permette la sostituzione del primo per estrazione senza dover smontare le altre parti
della batteria. In caso di sostituzione Scollegare la doccetta, sfilare completamente il essibile a doppia ag-
graffatura fino al raccordo con il essibile di prolungamento, quindi svitarlo. Sostituire il tubo danneggiato
con uno nuovo con procedimento inverso.
REPLACEMENT OF THE HANDSHOWER FLEXIBLE
Replacement of double-clinching hose The replacement of the double-clinching hose is possibile, because
it is equipped with a braided extension exible device of 500 mm which allows to replace the former by
extraction without having to disassemble the other parts of the mixer. In case of replacement, remove the
double-clinching exible pipe completely as far as the union with the extension exible device, then un-
screw it. Replace the damaged pipe with a new one by applying the opposite procedure.
REMPLACEMENT DU FLEXIBLE DE LA DOUCHETTE
Il est possible de remplacer le exible avec un double agrafage, parce qu’il est pourvu d’un exible avec
une rallonge tressée de 500 mm, ce qui permet le remplacement du exible avec une extraction sans
démonter les autres parties du melangeur. En cas de remplacement il faut désenfiler complètement le tu-
yau exible avec un double agrafage jusqu’au raccord avec le exible de prolongement, donc le dévisser.
Remplacer le tube endommagé avec un nouveau tube avec un procédé inverse.
AUSWECHSELN VOM DOPPELFALZ-SCHLAUCH
Das Auswechseln vom Doppelfalz-Schlauch ist dank dem geochtenen 500 mm-Verlängerungsschlauch
möglich. Der Verlängerungsschlauch ermöglicht das Ausziehen des alten Schlauches ohne übrige Teile
der Batterie abzumontieren. Beim Auswechseln, Doppelfalz-Schlauch bis zum Anschluß mit dem Ver-
längerungsschlauch ausziehen, dann abschrauben. Beschädigten Schlauch ersetzen und obige Schritte
umgekehrt ausführen.
SUSTITUCIÓN DEL FLEXIBLE DE LA DUCHA
La sustitución del exible de doble grapa es posible porque está equipado de prolongación trenzada de
500 mm, que permite la sustitución del primero al extraerlo sin que haga falta desmontar las otras partes
Art.23037-23043
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ

19
de la batería. En caso de sustitución extraigan completamente el tubo exible de doble grapa hasta su ra-
cor con el exible de prolongación y luego destorníllenlo. Sustituyan el tubo dañado con uno nuevo según
el procedimiento contrario.
ЗАМЕНА ГИБКОГО ШЛАНГА ДУША
Замена гибкого шланга душа возможна, потому что он имеет удлинитель с оплеткой 500 мм,
позволяющий замену первого, вынимая шланг, без необходимости демонтажа других частей
водосмесительной арматуры. В случае замены отключите душ, полностью извлеките гибкий шланг
душа с двойной опрессовкой до соединения с удлинителем, после чего отвинтите его. Замените
непригодный гибкий шланг новым, выполняя процедуру в обратной последовательности.
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ

20
PULIZIA / SOSTITUZIONE DELL’AERATORE
Nel caso l’erogazione non fosse uida svitare manualmente il porta aeratore, estrarre il filtro senza danneggiare
e/o smarrire la guarnizione. Se l’aeratore fosse otturato è sufficiente sciacquare il filtro con acqua corrente, senza
utilizzare detergenti. Nel caso fosse danneggiato è possibile sostituire filtro e guarnizione e rimontare il tutto nella
sequenza inversa.
AERATOR CLEANING / REPLACING
If the supply is not uid unscrew manually the aerator-holder, remove the filter without damaging and/or loosing
the gasket. If the filter is clogged just rinse it with running water without using any detergents. If it is damaged it can
be replaced, together with a new gasket, and they have to be reassembled in the opposite sequence.
NETTOYAGE / SUBSTITUTION DE L’AERATEUR
Si le débit n’est pas uide dévisser manuellement le porte-aérateur, extraire le filtre sans abîmer et/ou perdre la
gaine. Si le filtre est obturé il suffit de le rincer avec de l’eau courante sans utiliser de détergents. S’il est abîmé
on peut le remplacer, avec la nouvelle gaine et tout remonter dans la séquence inverse.
REINIGUNG / AUSTAUSCH DES BELÜFTERS
Falls die Wasserversorgung nicht genügend üssig ist, schrauben Sie das Gehäuse des Belüfters manuell ab
und nehmen Sie den Filter heraus, ohne die Dichtung zu verlieren/beschädigen. Falls der Filter verstopft ist,
genügt es, ihn mit ießendem Wasser auszuspülen, ohne Waschmittel zu verwenden. Falls er beschädigt ist,
kann er ausgetauscht werden, indem eine neue Dichtung hinzugefügt wird und alle Bestandteile in umgekehrter
Reihenfolge wieder montiert werden.
LIMPIEZA / SUSTITUCIÓN DEL AIREADOR
En le caso de que la erogación no fuese uida, destornillen manualmente el porta-aireador, extraigan el filtro
sin dañar y/o perder la junta. Si el filtro resultara atascado, será suficiente enjuagarlo utilizando agua corriente
sin detergentes. En el caso de que fuese dañado será posible sustituirlo, colocando una nueva junta, y volver a
montar el conjunto según la secuencia inversa.
ЧИСТКА И ЗАМЕНА АЭРАТОРА
Если струя воды неровная, отвинтите вручную держатель аэратора, выньте фильтр, не повреждая и
сохраняя уплотнительную прокладку. Если аэратор засорен, достаточно промыть фильтр в проточной
воде без использования моющих средств. Если фильтр поврежден, то можно заменить его и прокладку с
последующей установкой на место в обратной последовательности.
Art.23037
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ
ET 41140 - R0
