Gesytec Easylon P.V1 303 Series User manual

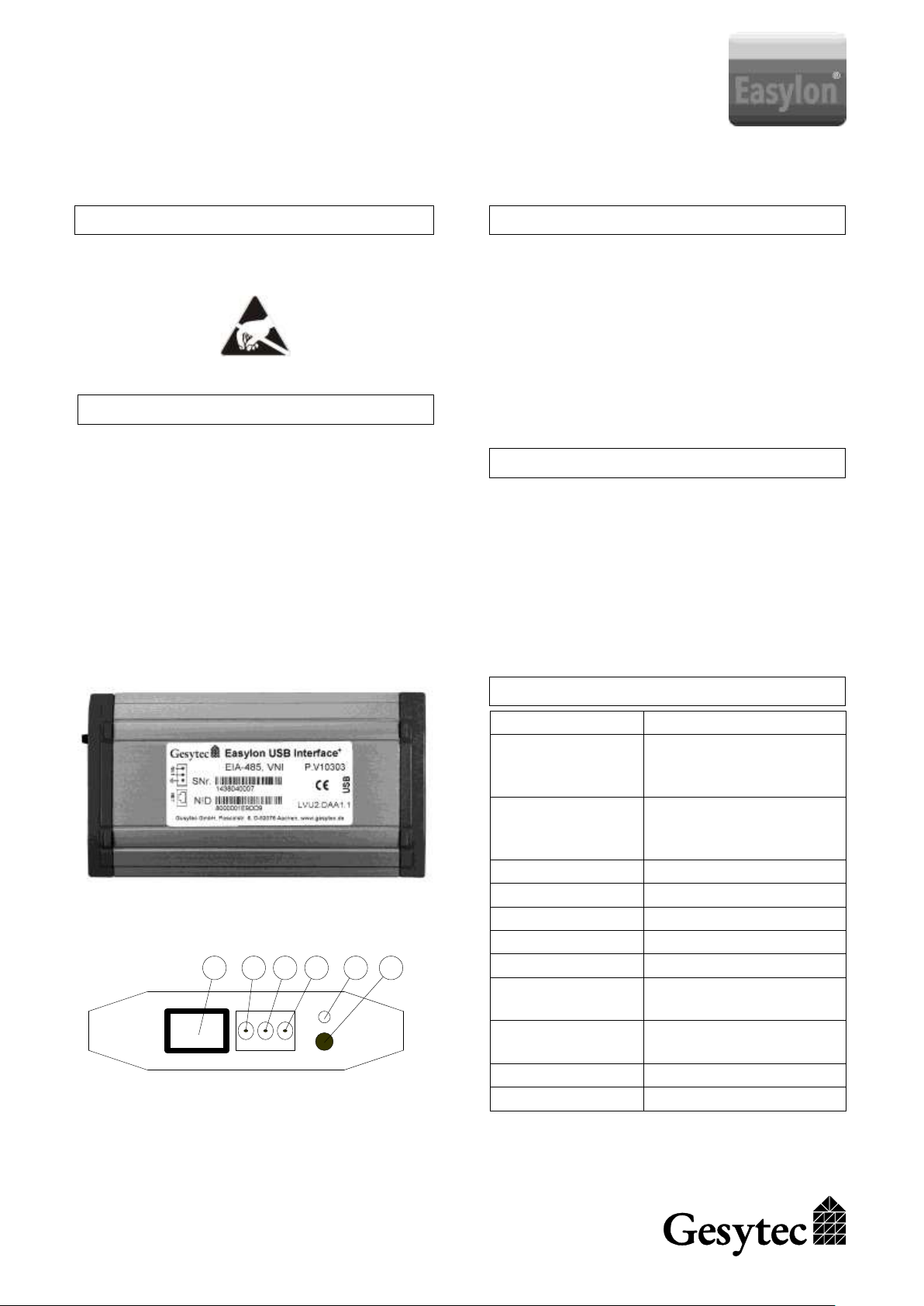

Montageanleitung
Easylon USB Interface+(RS-485)
Best.-Nr.: P.V1x303
WARNHINWEISE
Das Gerät darf nur von VDE-qualifiziertem und
mit der Technik vertrautem Personal geöffnet
werden.
Vor elektrostatischer Entladung schützen!
INSTALLATION
Das Gerät ist für den direkten Anschluss an den
USB Port eines PC and an ein Netzwerk nach DIN
EN 14908-2 vorgesehen.
Eine separate Spannungsversorgung ist nicht er-
forderlich. Das Gerät wird über den USB An-
schluss versorgt.
Legen Sie die Drivers & Documentation CD in
den PC ein, damit der Treiber bei Anschluss des
Gerätes gefunden werden kann.
Verbinden Sie das mitgelieferte USB Kabel mit
dem USB Anschluss des PC und dem USB An-
schluss des Easylon Interfaces. Die Anschlüsse
sind auf der Geräteunterseite gekennzeichnet.
Verbinden Sie das Gerät mit dem Netzwerk. Dazu
stehen auf der Netzwerkseite zwei alternativ nutz-
bare Anschlüsse zur Verfügung.
1 2a 2b 2c 3 4
(1) RJ-45 (Pin 1, 2: Netzwerk, Pin 7: Schirm)
(2) Steck-Schraubklemme
(2a) Schirm, (2b) und (2c) Netz
(3) Service LED (gelb)
(4) Service Taster
PRODUKTBESCHREIBUNG
Das Easylon USB Interface+ist ein Kommunikati-
onsadapter zwischen dem USB Port eines Windows
PC und einem DIN EN 14908 konformen Netz-
werk. Es dient der Kommunikation zwischen bei-
den mittels LON Protokoll.
Treiber stehen für Windows und Windows Server
Betriebssystems ab XP (32- und 64 Bit) sowie für
Long-Term Linux Kernel ab 2.6.32 zur Verfügung.
FUNKTIONSELEMENTE
Netzwerk Seite - RJ45 und
3-polige Steck-Schraubklemme
für Netzwerk Anschluss
- Service Taster
- Service LED (gelb)
USB Seite - USB Buchse
- Status LED (grün)
- Fehler LED (rot)
TECHNISCHE DATEN
Netzwerk Interface
gem. DIN EN 14908-2
Transceiver
RS-485, galvanisch ge-
trennt,
39,62 kBit/s bis 1,25 Mbit/s
Anschlüsse
RJ45 und
3-polige Steck-Schraub-
klemme (0,5–2,5 mm2)
USB Schnittstelle
USB 2.0, High Speed
Anschluss
USB Buchse, Typ B
Spannungs-
versorgung
5 V von USB Port
Stromaufnahme
100 mA, typisch
Gehäuse
128 x 71 x 23 [mm]
EMVStöraussendung
Störfestigkeit
EN 55 022 B
EN 55 025
Temperatur Betrieb
Lager
0 –+50 °C
0 –+50 °C
Feuchtigkeit
Klasse F (DIN 40 040)
keine Betauung
Schutzklasse
IP 20

Gesytec GmbH, Pascalstr. 6, 52076 Aachen, Germany, www.gesytec.com
LVU2/UserDoc/LVU2_mont-RS485-D_E-v1.1.docx, 27.08.2015 D.BZ000142
Mounting Instructions
Easylon USB Interface+ (EIA-485)
Order Code: P.V1x303
WARNING NOTES
The device may only be opened by qualified per-
sonnel
Electrostatic sensitive device!
INSTALLATION
The device is directly connected to the USB port
of a PC and to an ISO/IEC 14908-2 compliant
network.
A separate power supply is not required as power
is provided via the USB connection to the PC.
Insert the Drivers & Documentation CD to make
the drivers available when the device is connected.
Connect the USB socket of the interface device to
an USB port of the PC using the cable delivered
with the device. Connectors can be identified by
the sticker at the device bottom.
Connect the device to the network using either the
RJ45 jack or the 3 pin screw plug connector which
can be used alternatively.
1 2a 2b 2c 3 4
(1) RJ-45 (Pin 1 und 2: network, pin 7 shield)
(2) screw plug connector
(2a) shield, (2b) and (2c) network
(3) Service LED (yellow)
(4) Service pin
DESCRIPTION
The Easylon USB Interface+is a communication
adapter between a Windows PC’s USB port and an
ISO/IEC 14908 or EN 14908 compliant network. It
serves for communication between both using the
LON protocol.
Drivers are available for Windows and Windows
Server operating systems from XP onwards (32 it
and 64 bit) and for Linux versions with long term
kernel support as of 2.6.32.
FUNCTIONAL ELEMENTS
Network side - RJ45 and
3-pin screw plug socket
for network connection
- Service pin push button
- Service LED (yellow)
USB side - USB socket
- Status LED (green)
- Error LED (red)
TECHNICAL SPECIFICATIONS
Network Interface
accord. ISO/IEC 14908-2
Transceiver
EIA-485 galvanically iso-
lated from system ground,
39.62 kBit/s to 1.25 Mbit/s
Connectors
RJ45 and
3-pin screw plug socket
(0.5–2.5 mm2)
USB Interface
USB 2.0, high speed
Connector
USB socket, type B
Power supply
5 V from USB port
Power consumption
100 mA, typically
Dimensions
128 x 71 x 23 [mm]
EMC emission
immunity
EN 55 022 A/B
EN 55 024
Temperature operat.
storage
0 –+50 °C
0 –+50 °C
Humidity
class F (DIN 40 040)
Protection class
IP 20
