GEV 1299 User manual
Betriebsanleitung
User manual
Geräuschpegelmesser
Sound level meter
www.gev.de
BA_Sound pressure meter_001299.indd 1 26.03.2018 14:29:06
2
Betriebsanleitung
Inhalt
1 Sicherheitshinweise ............................................................................................3
1.1 Allgemein .................................................................................................3
1.2 Wissenswertes zu Schallpegeln..........................................................................3
1.3 Warnstufen ......................................................................................................4
2 Beschreibung und Funktion ................................................................................4
2.1 Geräuschpegelmesser.............................................................................4
2.2 Bedienelemente und Anzeigen ................................................................4
2.3 Technische Daten ....................................................................................5
2.4 Lieferumfang............................................................................................5
3 Bestimmungsgemäßer Gebrauch .......................................................................5
4 Batterien einlegen, Batterienwechsel..................................................................6
5 Bedienung ......................................................................................................6
5.1 An- und Ausschalten................................................................................6
5.2 Minimal- und Maximalpegel messen .......................................................6
...................................................................................7
5.4 Hintergrundbeleuchtung ..........................................................................7
5.5 Gerätekalibrierung ...................................................................................7
.........................................................7
7 Haftungshinweis..................................................................................................8
8 Entsorgungshinweise..........................................................................................8
9 EU-Konformitätserklärung...................................................................................8
Betriebsanleitung ................................................................. 2
User manual ..................................................................... 10
Mode d‘emploi ..................................................................... 18
Istruzioni per l‘uso............................................................... 26
................................................................ 34
Navodila za uporabo ........................................................... 42
Návod na obsluhu ............................................................... 50
Návod k obsluze .................................................................. 58
................................................................... 66
Üzemeltetési utasítások...................................................... 74
GB
FR
IT
POL
SL
SK
CZ
TR
H
DE
BA_Sound pressure meter_001299.indd 2 26.03.2018 14:29:06
3
Geräuschpegelmesser
1 Sicherheitshinweise
1.1 Allgemein
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise
zum korrekten Gebrauch.
• Bewahren Sie die Betriebsanleitung auf.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes
verfügbar sein.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigungen,
Störungen und anderen nicht durch die Begleitdokumentation behebbaren
Problemen an Ihren Händler oder den Hersteller.
• Vermeiden Sie Belastungen wie Hitze und Kälte, Nässe und direkte Sonnenein-
strahlung sowie Vibrationen und mechanischen Druck.
• Entnehmen Sie vor Arbeiten am Produkt die Batterien.
• Bei großen Temperaturunterschieden nach dem Transport einige Minuten
warten, bis Sie das Gerät in Betrieb nehmen.
• Montieren Sie bei Verwendung im Außenbereich den Windball.
Gehörschäden
Permanent hohe Geräuschpegel können das Gehör dauerhaft schädigen.
• Drehen Sie die Musik nicht zu laut.
• Setzen Sie sich sich permanentem Lärm nur mit geeignetem Gehörschutz aus.
Batteriegefahren
Die Zellen sind tauschbar.
Produkt und entsorgen Sie diese mittels geeigneter Schutzvorrichtungen.
1.2 Wissenswertes zu Schallpegeln
Situation Schallpegel
Bereich typisch
95 - 105 100 dB(A)
Rockband im Proberaum 90 - 105 100 dB(A)
90 - 100 95 dB(A)
MP3-Player mit Kopfhörer 70 - 110 85 dB(A)
Stereoanlage mit Kopfhörer 70 - 115 95 dB(A)
Stereoanlage mit Lautsprecher 70 - 100 80 dB(A)
Blasmusikprobe im Schulzimmer 90 - 95 90 dB(A)
Musik im Orchestergraben (Oper, Operette) 85 - 100 90 dB(A)
Typische Situationen
DE
BA_Sound pressure meter_001299.indd 3 26.03.2018 14:29:07
4
Betriebsanleitung
Nebengeräusche, Umgebung
bis 70 dB(A) Unterhaltung in normaler Lautstärke möglich
bei 80 dB(A) Verständigung mit erhobener Stimme möglich
bei 90 dB(A) Verständigung auch mit Rufen schwierig
bei 100 dB(A) Verständigung nur mit größtem Stimmaufwand möglich
ab 105 dB(A) keine Verständigung mehr möglich
Ab einer dauerhaften Lärmeinwirkung von etwa 85 dB sind dauerhafte Gehörschä-
den möglich.
1.3 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise
zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu Sach-
schäden führen können.
2 Beschreibung und Funktion
2.1 Geräuschpegelmesser
Das Produkt ist ein digitaler Schallpegelmesser im handlichen und tragbaren Format. Der
Schallpegelmesser eignet sich zur Messung von Geräuschentwicklung, Qualitätskontrolle,
Gesundheitsvorbeugung und verschiedenen Umgebungsgeräusch- und Lärmmessungen
an verschiedensten Orten wie z.B. Büroräumen, Transportwegen, im Übungsraum, bei
Konzerten und anderen Orten.
• Schallpegelmessung;
• MIN / MAX / aktuellen Wert sperren;
• Messdaten festhalten;
• LCD-Hintergrundbeleuchtung;
• Manuelle / automatische Abschaltung;
• alarmierende Hintergrundbeleuchtung

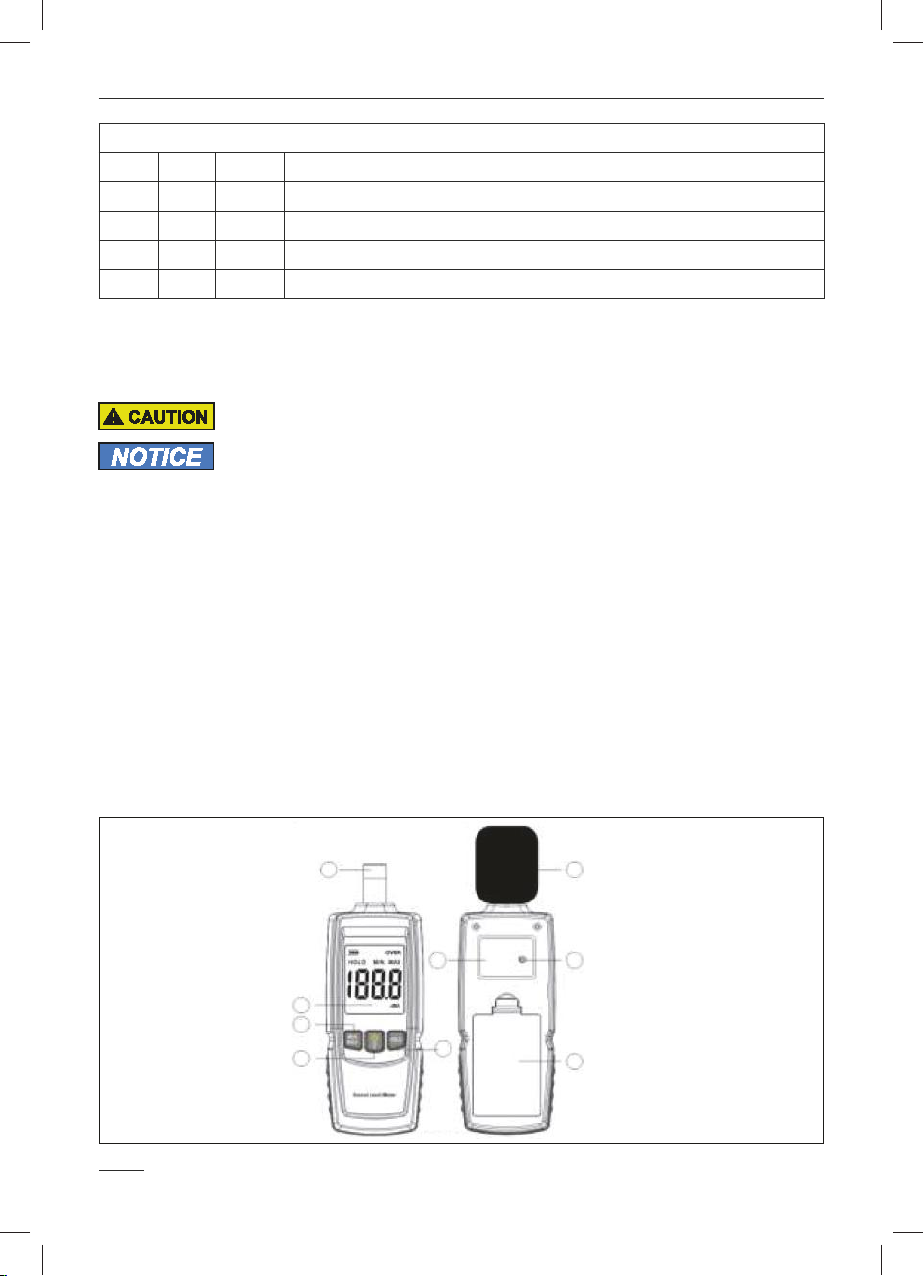

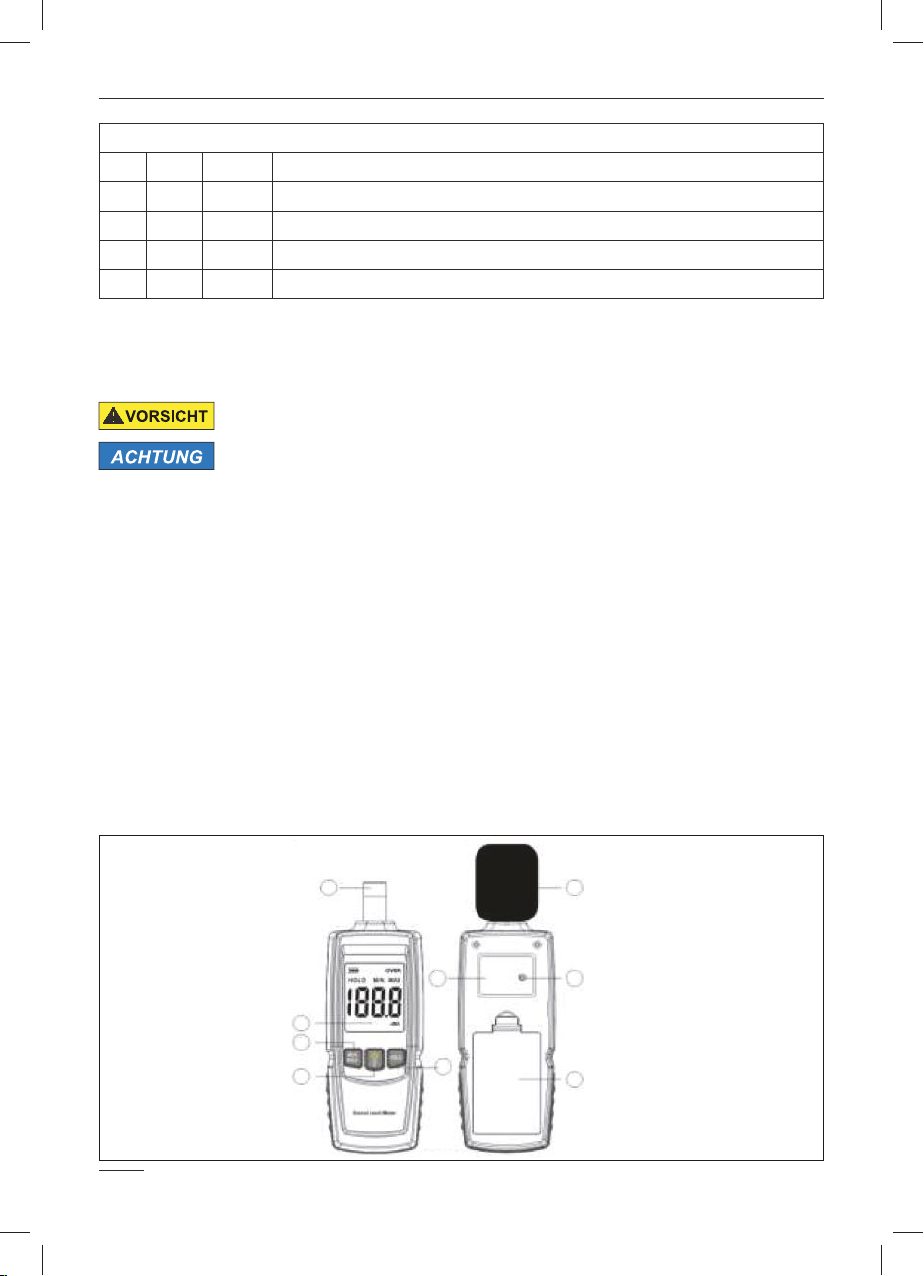

2.2 Bedienelemente und Anzeigen
1
2
3
4
5
8
6
7
9
BA_Sound pressure meter_001299.indd 4 26.03.2018 14:29:07
5
Geräuschpegelmesser
1 An-/Aus-Schalter / Hintergrundbeleuchtung
2 MIN/MAX; Minimaler / maximaler Sperrschlüssel
4 LCD-Anzeige
5 Elektrisches Kondensatormikrofon
6 Wind-resistenter Ball
7 Kalibrierungsknopf
8 Typenschild
9 Batteriefach

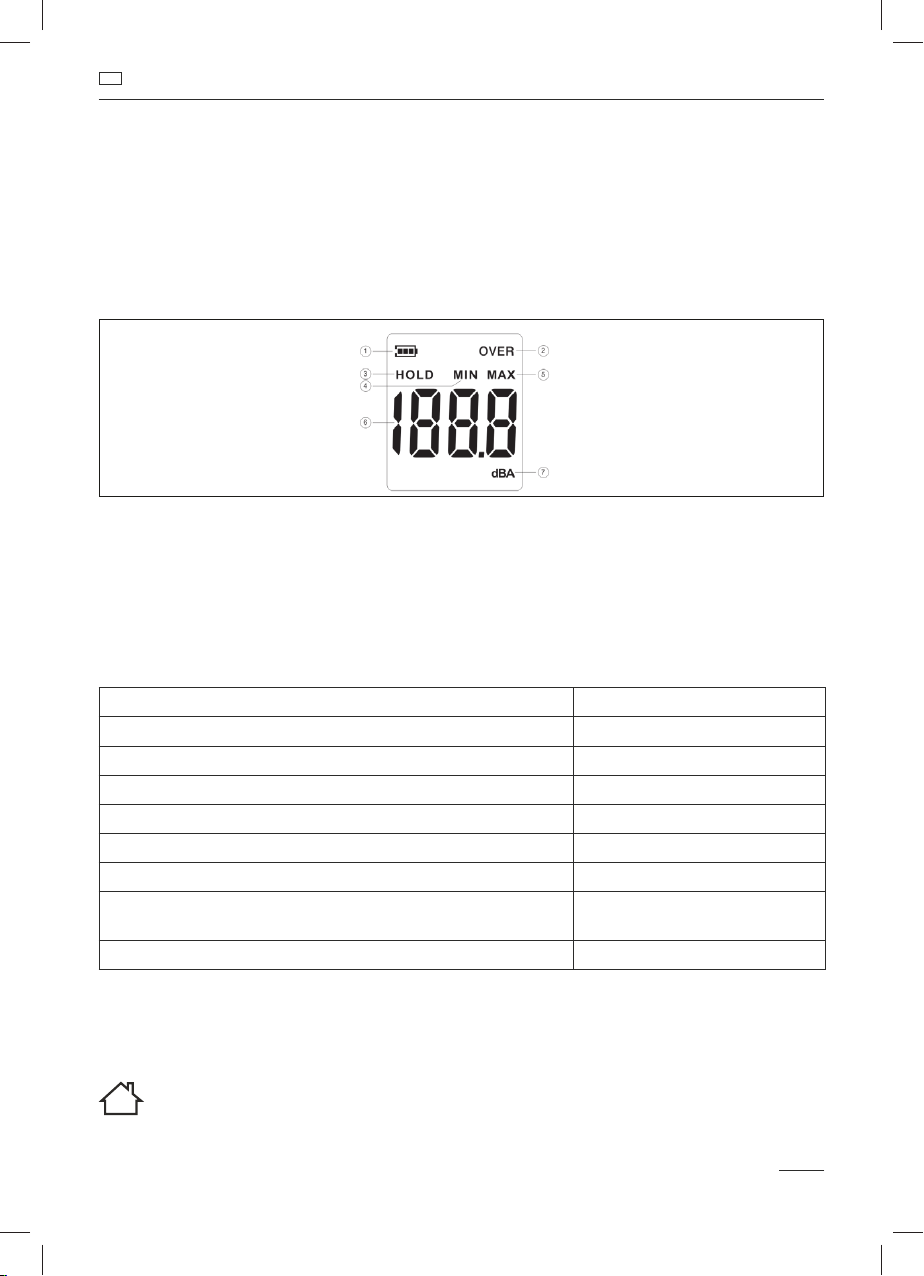

1 Batteriestatus
2 OVER Warnzeichen; Der Messwert überschreitet den messbaren Bereich.
4 MAX Maximalpegel; einstellbar
5 MIN Minimalpegel; einstellbar
6 Schallpegelmesswert
7 Schallpegeleinheit dB (A-Gewichtung)
2.3 Technische Daten
Messbereich 30~130 dB(A)
Genauigkeit ±1.5 dB
Frequenzbereich 31.5 Hz ~ 8.0 KHz
0.1 dB
Energiequelle 3x 1.5 V AAA Batterien
Arbeitstemperatur und Luftfeuchtigkeit 0~40 °C | 10~80 % RH
Lagertemperatur und Luftfeuchtigkeit -10~+60°C | 0~90 % RH
Gewicht 84 g (ohne Batterien)
115 g (mit Batterien)
Maße 50 x 33 x 159.5 mm
2.4 Lieferumfang
Geräuschpegelmesser, Betriebsanleitung, Garantiekarte
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion beschrieben, ist
nicht zugelassen. Dieses Produkt darf nur in trockenen Innenräumen benutzt wer-
den. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshin-
weise kann zu schweren Unfällen und Schäden an Personen und Sachen führen.
DE
BA_Sound pressure meter_001299.indd 5 26.03.2018 14:29:07
6
Betriebsanleitung

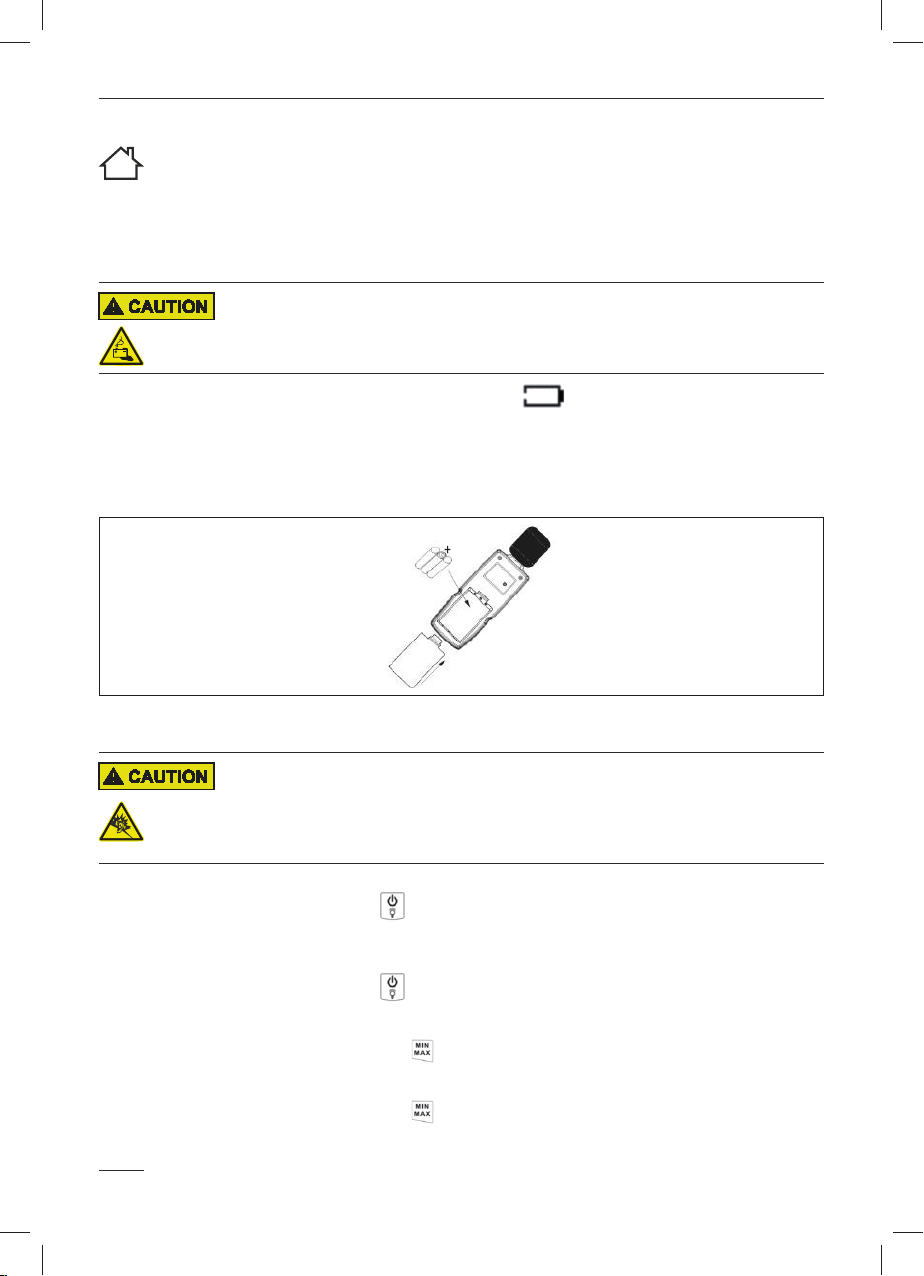

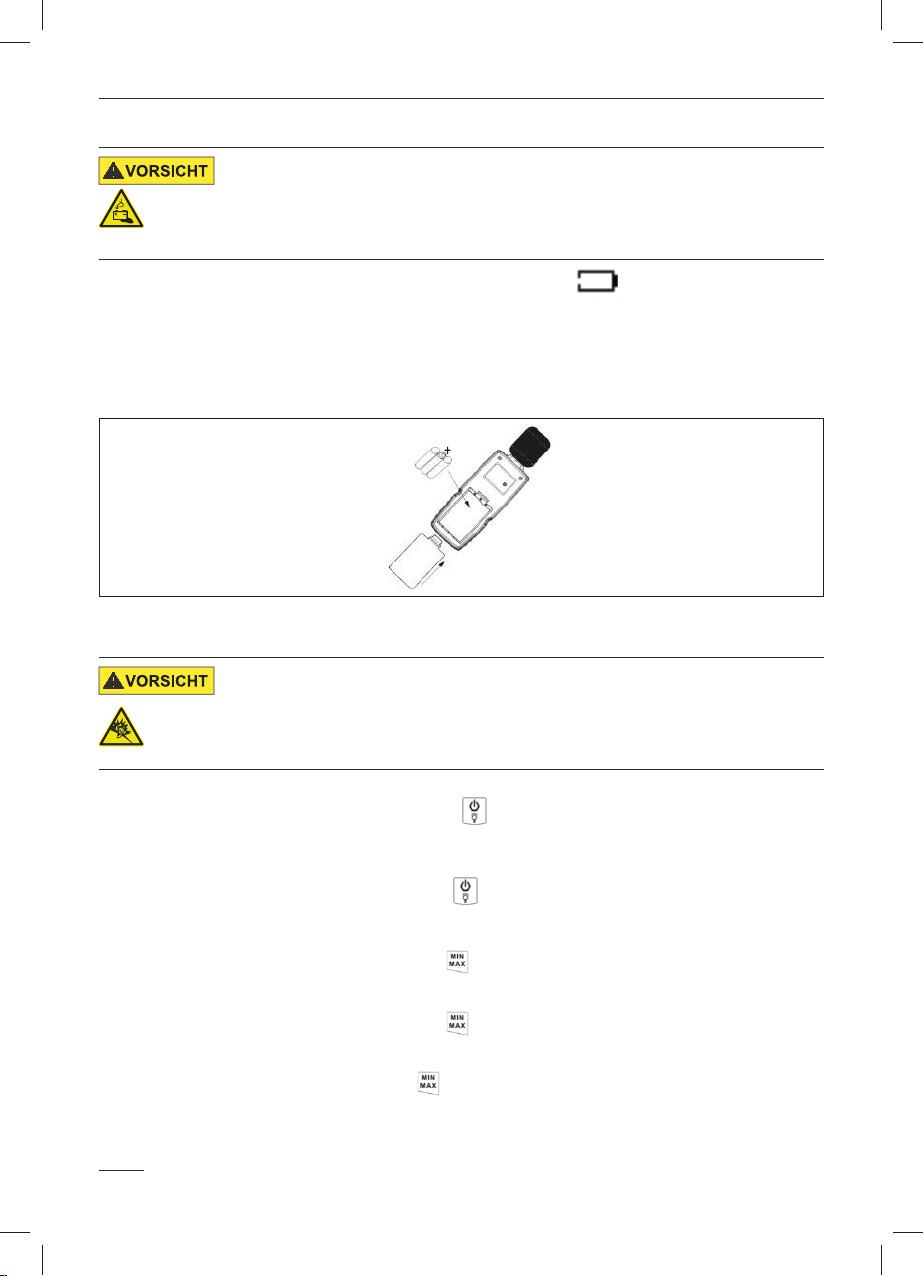

4 Batterien einlegen, Batterienwechsel
Batteriegefahren
Batterien sind nicht im Lieferumfang enthalten.
aus dem Produkt und entsorgen Sie diese mittels geeigneter
Schutzvorrichtungen.
Wechseln Sie die Batterien, wenn der Batteriestatus anzeigt.
Rückseite.
2. Legen Sie 3 Batterien des Typs AAA / Mignon in dargestellter Polarität ein bzw.
wechseln Sie die leeren gegen neue Batterien aus.
3. Schließen Sie das Batteriefach wieder.
5 Bedienung
Gehörschäden
Permanent hohe Geräuschpegel können das Gehör dauerhaft schädigen.
Gehörschutz aus.
5.1 An- und Ausschalten
1. Drücken Sie den An-/Aus-Schalter für etwa 2 Sekunden zum Einschalten.
Nach dem kurzen Startvorgang geht das Gerät direkt in den Messbetrieb über.
Nach etwa 10 Minuten Messbetrieb ohne Bedienung schaltet sich das Gerät auto-
matisch aus.
2. Drücken Sie den An-/Ausschalter für etwa 2 Sekunden zum Ausschalten.
5.2 Minimal- und Maximalpegel messen
1. Drücken Sie die MIN/MAX-Taste einmal.
Im Display erscheint die MIN-Anzeige. Das Gerät speichert den während des Mess-
vorgangs kleinsten gemessenen Wert.
2. Drücken Sie die MIN/MAX-Taste erneut.
Im Display erscheint die MAX-Anzeige. Das Gerät speichert den während des
Messvorgangs größten gemessenen Wert.
3. Drücken Sie MIN/MAX-Taste erneut.
Im Display erlischt die MIN/MAX-Anzeige. Das Gerät speichert keine gemessenen
BA_Sound pressure meter_001299.indd 6 26.03.2018 14:29:07
7
Geräuschpegelmesser
1. Drücken Sie
Im Display erscheint die HOLD-Anzeige. Das Gerät speichert den aktuellen Mess-
keine Messung statt.
2. Drücken Sie
5.4 Hintergrundbeleuchtung
1. Drücken Sie den An-/Aus-Schalter einmal kurz zum Einschalten der Hinter
grundbeleuchtung.
2. Drücken Sie den An-/Aus-Schalter erneut einmal kurz zum Ausschalten der
Hintergrundbeleuchtung.

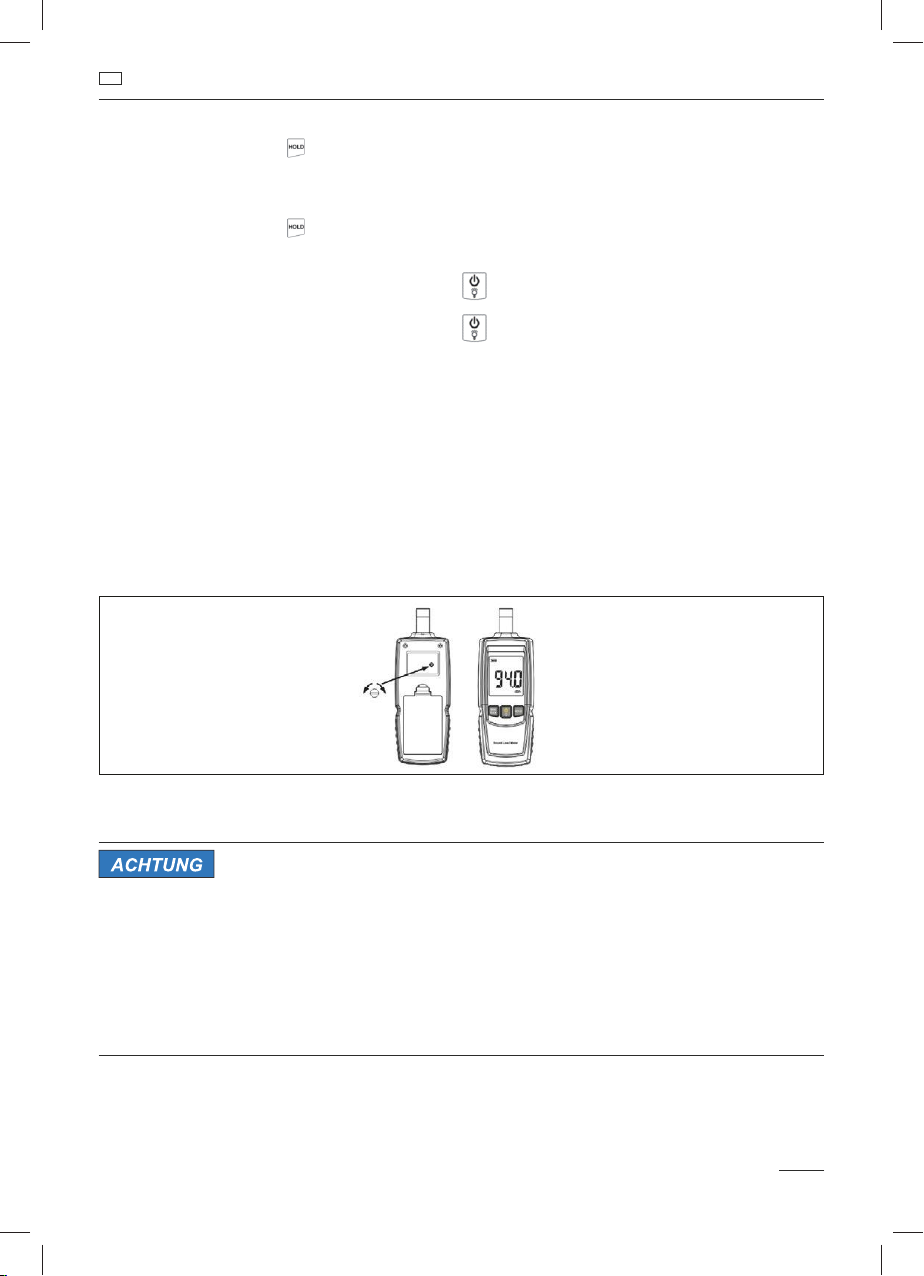

5.5 Gerätekalibrierung
1. Verwenden Sie eine Standardtonquelle mit 94 dB bei 1 kHz.
quelle (94 dB bei 1 kHz);
3. Schalten Sie den Hauptschalter der Standardtonquelle ein.
4. Verwenden Sie einen Schraubendreher, um das Potentiometer auf der Geräte-
rückseite einzustellen.
5. Justieren Sie bis im LCD-Dislay 94 dB angezeigt werden.
Das Gerät ist kalibriert und eingestellt.
Das empfohlene Kalibrierungsintervall beträgt 1 Jahr.
Sachschäden
Reinigen.
geschützt und außer Reichweite von Kindern.
DE
BA_Sound pressure meter_001299.indd 7 26.03.2018 14:29:08
8
Betriebsanleitung
7 Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdokumentation
behält sich der Hersteller auch ohne vorherige Ankündigung vor.
• Beachten Sie die jeweils gültige Fassung der Garantiebedingungen, die in aktu-
eller Form unter den genannten Kontaktdaten anzufordern sind.
8 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE-Richtli-
nie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt
der Wiederverwertung oder Entsorgung zugeführt werden. Sie sind als Verbraucher
Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete,
Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpa-
und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer
Umwelt.
9 EU-Konformitätserklärung
Rechts übereinstimmt.
BA_Sound pressure meter_001299.indd 8 26.03.2018 14:29:08
9
Geräuschpegelmesser
DE
BA_Sound pressure meter_001299.indd 9 26.03.2018 14:29:08
10
User manual
Content
1 Safety instructions...............................................................................................11
1.1 General ....................................................................................................11
1.2 Worth knowing about sound levels ..........................................................11
1.3 Warning steps..........................................................................................12
2 Description and function......................................................................................12
2.1 Sound level meter....................................................................................12
2.2 Operating elements and displays ............................................................12
...........................................................................13
2.4 Scope of delivery .....................................................................................13
3 Intended use ......................................................................................................14
4 Inserting batteries, changing batteries ................................................................14
5 Operation ......................................................................................................14
.................................................................................14
5.2 Measure minimum and maximum levels .................................................14
5.3 Fixing the measured data ........................................................................15
5.4 Backlight ..................................................................................................15
5.5 Device calibration ....................................................................................15
6 Maintenance, care, storage and transport .........................................................15
7 Liability notice......................................................................................................16
8 Disposal instructions ...........................................................................................16
9 EU Declaration of conformity ..............................................................................16
BA_Sound pressure meter_001299.indd 10 26.03.2018 14:29:08
11
Sound level meter
1 Safety instructions
1.1 General
• Read the user manual completely and carefully before use.
The user manual is part of the product and contains important information for
correct use.
• Keep this user manual.
The user manual must be available for uncertainties and passing the product.
• Contact your dealer or the manufacturer for questions, defects, mechanical
damage, malfunctions, and other issues not covered by the accompa-
nying documentation.
• Avoid stress such as heat and cold, wet and direct sunlight, vibration and me-
chanical pressure.
• Remove the batteries before working on the product.
• Do not modify product and accessories.
• Never open the housing.
before putting the device into operation.
• Mount the wind ball when used outdoors.
Hearing damage
Permanent high noise levels can permanently damage your hearing.
• Do not turn music too loud.
• Only expose yourself to constant noise with suitable hearing protection.
Battery hazards
The cells are exchangeable.
• Remove spilled, deformed or corroded cells from the product and dispose of
them with suitable protective devices.
1.2 Worth knowing about sound levels
Situation Sound level
Area typical
Rock concert in the audience area 95 - 105 100 dB(A)
Rock band in the rehearsal room 90 - 105 100 dB(A)
90 - 100 95 dB(A)
Stereo with headphones 70 - 110 85 dB(A)
MP3 player with headphones 70 - 115 95 dB(A)
Stereo with loudspeaker 70 - 100 80 dB(A)
Brass music rehearsal in the classroom 90 - 95 90 dB(A)
Music in the orchestra pit (opera, operetta) 85 - 100 90 dB(A)
Typical situations
GB
BA_Sound pressure meter_001299.indd 11 26.03.2018 14:29:08
12
User manual
Noise, environment
to 70 dB(A) Entertainment in normal volume possible
at 80 dB(A) Communication with raised voice possible
at 90 dB(A)
at 100 dB(A) Communication only possible with the highest number of votes
from 105 dB(A) No communication possible
From a permanent noise level of about 85 dB, permanent hearing damage is
possible.
1.3 Warning steps
Warnings against hazards that may result in injuries in case of non-
observance.
Warnings against hazards that may result in material damage in case of
non-observance.
2 Description and function
2.1 Sound level meter
The product is a digital sound level meter in a handy and portable format. The sound level
meter is suitable for measuring noise generation, quality control, health prevention and
transport routes, in the practice room, at concerts and other places.
• Sound level measurement;
• MIN / MAX / lock current value;
• Record measured data;
• LCD backlight;
• Manual / automatic shutdown;
• Alarming backlight
2.2 Operating elements and displays
1
2
3
4
5
8
6
7
9
BA_Sound pressure meter_001299.indd 12 26.03.2018 14:29:08
13
Sound level meter
2 MIN / MAX; Minimum / maximum blocking key
4 LCD display
5 Electric condenser microphone
6 Wind-resistant ball
7 Calibration button
8 Nameplate
9 Battery compartment

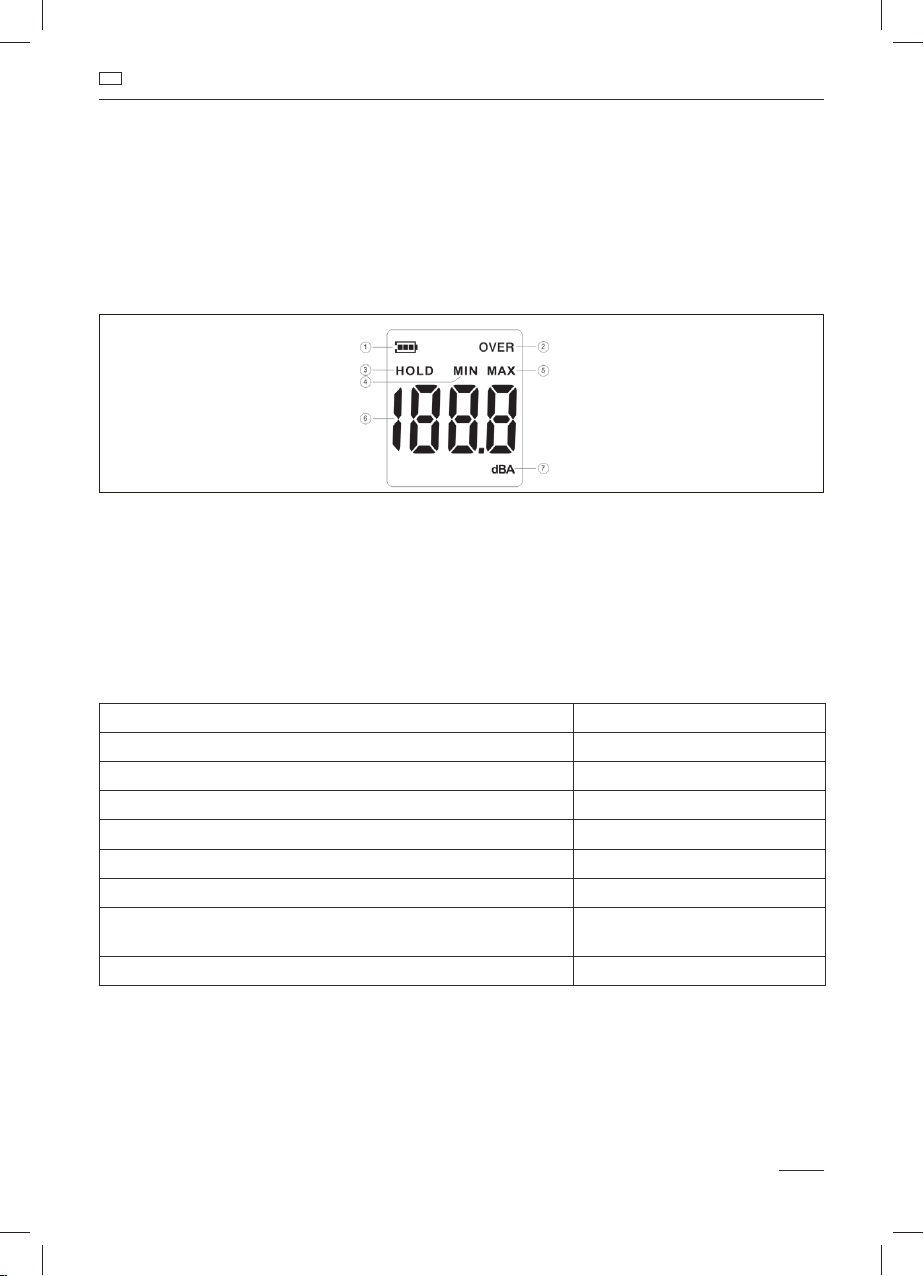

1 Battery status
2 OVER warning sign; The measured value exceeds the measurable range.
4 MAX maximum level; adjustable
5 MIN minimum level; adjustable
6 Sound level reading
7 Sound level unit dB (A weighting)
Measuring range 30~130 dB(A)
Accuracy ±1.5 dB
Frequency range 31.5 Hz ~ 8.0 KHz
Resolution 0.1 dB
Energy source 3x 1.5 V AAA batteries
Working temperature and humidity 0~40 °C | 10~80 % RH
Storage temperature and humidity -10~+60°C | 0~90 % RH
Weight 84 g (without batteries)
115 g (with batteries)
Dimensions 50 x 33 x 159.5 mm
2.4 Scope of delivery
Sound level meter, user manual, warranty card
GB
BA_Sound pressure meter_001299.indd 13 26.03.2018 14:29:08
14
User manual
3 Intended use
We do not permit using the device in other ways like described in chapter
“Description and function“ and „Safety instructions“. Not attending to these regulati-
ons and safety instructions might cause fatal accidents, injuries, and damages to persons
and property.
4 Inserting batteries, changing batteries
Battery hazards
Batteries are not included.
and dispose them with suitable protective devices.
Replace the batteries when the battery status is displayed.
1. Open the battery compartment by unclipping the cover on the devices back.
2. Insert 3 AAA / Mignon batteries in the indicated polarity or replace the empty
ones with new ones.
3. Close the battery compartment again.
5 Operation
Hearing damage
Permanent high noise levels can permanently damage your hearing.
protection.
to turn on for about 2 seconds.
After the short startup, the device goes straight into the measuring mode.
After approx. 10 minutes measuring operation without operation, the device
5.2 Measure minimum and maximum levels
1. Press the MIN / MAX button once.
The MIN display appears in the display. The device stores the smallest measured
value during the measurement process.
2. Press the MIN / MAX button again.
The display will show the MAX display. The device stores the highest value mea-
sured during the measurement process.
BA_Sound pressure meter_001299.indd 14 26.03.2018 14:29:08
15
Sound level meter
3. Press MIN / MAX button again.
measured values and is in standard measuring mode.

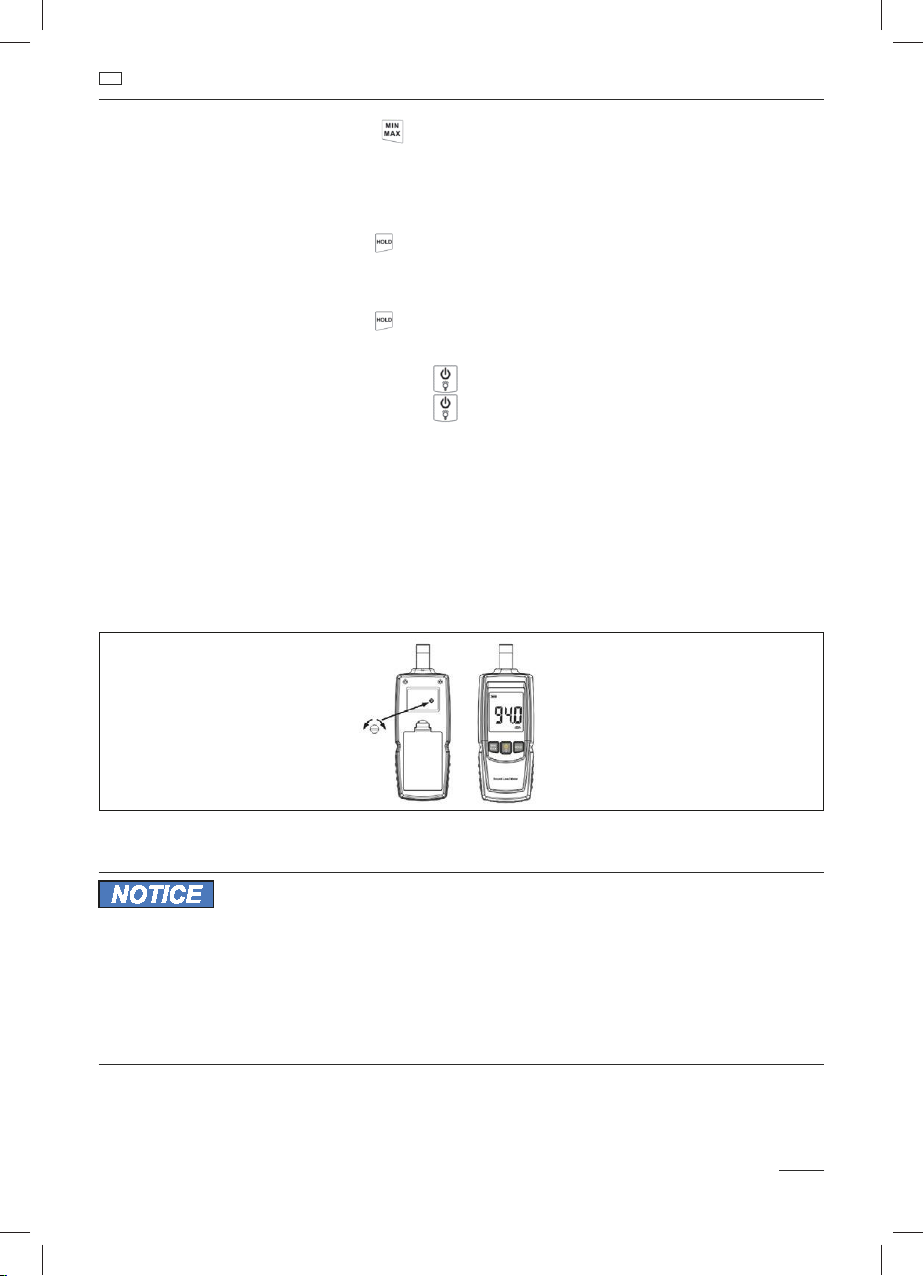

5.3 Fixing the measured data
1. Press the HOLD button
The display shows displays HOLD. The device saves the current measured value
in the display until you press the HOLD button again. During this time, no measure-
ment takes place.
2. Press the HOLD button
5.4 Backlight
once to turn on the backlight.
5.5 Device calibration
1. Use a standard sound source with 94 dB at 1 kHz.
2. Carefully insert the microphone head into a 1/2 inch hole of the standard sound
source (94 dB at 1 kHz);
3. Turn on the main power switch of the standard sound source.
4. Use a screwdriver to adjust the potentiometer on the rear panel.
5. Adjust until the LCD dislay shows 94 dB.
The device is calibrated and adjusted.
The recommended calibration interval is 1 year.
6 Maintenance, care, storage and transport
Material damage
from dust and out of the reach of children.
GB
BA_Sound pressure meter_001299.indd 15 26.03.2018 14:29:08
16
User manual
7 Liability notice
Printing errors and changes to product, packaging or product documentation
the distributor also reserves the right without prior notice.
• Please note the currently valid version of the guarantee conditions, which must
be requested in the current form under the contact details.
8 Disposal instructions
According to the European WEEE directive, electrical and electronic equipment
must not be disposed with consumers waste. Its components must be recycled or
disposed apart from each other. As a consumer, you are committed by law to
dispose electrical and electronic devices to the producer, the dealer, or public collecting
points at the end of the devices lifetime for free. Particulars are regulated in national right.
The symbol on the product, in the user manual, or at the packaging alludes to these terms.
With this kind of waste separation, application, and waste disposal of used devices you
achieve an important share to environmental protection.
9 EU Declaration of conformity
With the CE mark, the distributor declares on its sole responsibility that the product
and accessories comply with the essential requirements of national and EU law.
BA_Sound pressure meter_001299.indd 16 26.03.2018 14:29:08
17
Sound level meter
GB
BA_Sound pressure meter_001299.indd 17 26.03.2018 14:29:09
18
Mode d'emploi
Sommaire
1 Consignes de sécurité.........................................................................................19
1.1 Généralités ..............................................................................................19
1.2 Informations importantes concernant le niveau sonore ...........................19
1.3 Niveaux d'avertissement..........................................................................20
2 Description et fonction.........................................................................................20
2.1 Sonomètre ...............................................................................................20
2.2 Éléments de commande et voyants.........................................................20
2.3 Caractéristiques techniques ....................................................................21
2.4 Éléments inclus........................................................................................21
3 Utilisation appropriée ..........................................................................................21
4 Insertion et remplacement des piles ...................................................................22
5 Utilisation ......................................................................................................22
5.1 Mise en marche et arrêt...........................................................................22
5.2 Mesure des niveaux minimum et maximum ............................................22
5.3 Blocage des données mesurées .............................................................23
5.4 Rétroéclairage .........................................................................................23
5.5 Étalonnage de l’appareil ..........................................................................23
6 Maintenance, entretien, stockage et transport ...................................................23
7 Clause de non-responsabilité..............................................................................24
8 Consignes de mise au rebut ...............................................................................24
9 Déclaration de conformité CE .............................................................................24
BA_Sound pressure meter_001299.indd 18 26.03.2018 14:29:09
19
Sonomètre
1 Consignes de sécurité
1.1 Généralités
• Veuillez lire ce mode d'emploi en intégralité et avec attention avant d'utiliser le
détecteur.
Ce mode d'emploi fait partie intégrante du produit et contient des informations im-
portantes pour utiliser correctement le détecteur.
• Veuillez conserver ce mode d'emploi.
Ce mode d'emploi doit rester accessible en cas de doute concernant l'utilisation du
produit ou de transfert du produit.
• En cas de question, de panne, de dommage mécanique, de dysfonctionnement
et de tout autre problème que vous ne pouvez pas résoudre en consultant la
documentation complémentaire, contactez votre revendeur ou le fabricant.
• Évitez d'exposer l'appareil à la chaleur et au froid, à l'humidité et aux rayons
directs du soleil, ainsi qu'aux vibrations et à la pression mécanique.
• Avant toute intervention sur le produit, retirez les piles.
• N'ouvrez jamais le boîtier.
quelques minutes avant de mettre en marche l'appareil.
• En cas d'utilisation en extérieur, installez la windball.
Lésions auditives
• N'écoutez pas la musique trop fort.
• Exposez-vous au bruit permanent uniquement si vous portez des protections
auditives adaptées.
Dangers relatifs aux piles
Les piles sont remplaçables.
• Retirez les piles déchargées, déformées ou corrodées du produit et mettez-les
au rebut conformément aux mesures de protection appropriées.
1.2 Informations importantes concernant le niveau sonore
Situation Niveau sonore
Plage Situation
typique
Concert de rock dans le public 95 - 105 100 dB(A)
Groupe de rock en salle de répétition 90 - 105 100 dB(A)
Discothèque, piste de danse 90 - 100 95 dB(A)
Lecteur MP3 avec casque 70 - 110 85 dB(A)
Chaîne Hi-Fi avec casque 70 - 115 95 dB(A)
Chaîne Hi-Fi avec haut-parleur 70 - 100 80 dB(A)
Répétition d'instruments à vent dans une salle de classe 90 - 95 90 dB(A)
Musique dans une fosse d'orchestre (opéra, opérette) 85 - 100 90 dB(A)
Situations typiques
FR
BA_Sound pressure meter_001299.indd 19 26.03.2018 14:29:09
20
Mode d'emploi
Bruit de fond, environnement
jusqu'à 70 dB(A) Conversation possible à un niveau sonore normal
à 80 dB(A) Communication possible en élevant un peu la voix
à 90 dB(A)
à 100 dB(A)
Communication uniquement possible en élevant beaucoup la voix
à partir de
105 dB(A) Aucune communication possible
Des lésions auditives durables sont possibles à partir de nuisances sonores conti-
nues d'environ 85 dB.
1.3 Niveaux d'avertissement
Signale un danger qui, si les consignes de sécurité ne sont pas respec-
tées, peut entraîner des blessures.
Signale un danger qui, si les consignes ne sont pas respectées, peut
entraîner des dommages matériels.
2 Description et fonction
2.1 Sonomètre
Ce produit est un sonomètre numérique pratique et portable. Le sonomètre permet de
mesurer le niveau sonore, contrôler la qualité, de réaliser des opérations de prévention en
lieux, comme les bureaux, les moyens de transport, les salles de répétition, les concerts,
etc.
• Mesure du niveau sonore ;
• verrouillage de la valeur MIN/MAX/actuelle ;
• conservation des données de mesure ;
• rétroéclairage de l'écran LCD ;
• arrêt manuel/automatique ;
• rétroéclairage d'alarme.
2.2 Éléments de commande et voyants
1
2
3
4
5
8
6
7
9
BA_Sound pressure meter_001299.indd 20 26.03.2018 14:29:09
Table of contents
Languages:
Other GEV Measuring Instrument manuals
