Giatsu PREMIUM R32 Service manual

Por favor lea atentamente este manual antes de usar este producto.
Please, read carefully this manual before using the product.
Avant d’utiliser l’équipement, lisez attentivement les instructions.
Por favor leia atentamente este manual antes de usar o equipamento.
Per favore leggere attentamente questo manuale prima di utilizzare questo prodotto.
Gracias | Thank you | Merci | Obrigado | Grazie
ES
EN
FR
PT
IT
MANUAL DE USUARIO E INSTALACIÓN
OWNER’S AND INSTALLATION MANUAL
MANUEL DE L’UTILISATEUR ET D’INSTALLATION
MANUAL DO UTILIZADOR E INSTALAÇÃO
MANUALE DI UTENTE E INSTALLAZIONE
PREMIUM R32
ROUND R32
GIA-UO-12SKR32 | GIA-UO-18SKR32
GIA-UO-24SKR32 | GIA-UO-36SKR32
UNIDAD EXTERIOR
OUTDOOR UNIT |UNITÉ EXTÉRIEURE
UNIDADE EXTERIOR |UNITÀ ESTERNA

MANUAL DE USUARIO
E INSTALACIÓN
ESPAÑOL
PREMIUM R32
ROUND R32
GIA-UO-12SKR32 | GIA-UO-18SKR32
GIA-UO-24SKR32 | GIA-UO-36SKR32
UNIDAD EXTERIOR

Precauciones de Seguridad. ............................................................................ 1
Operación segura de refrigerante inflamable ............................................... 4
Esquema de la Unidad y Piezas Principales ...................................................... 6
Preparativo para Instalación .................................................................................. 7
Precauciones de seguridad para la instalación y reubicación de la unidad .7

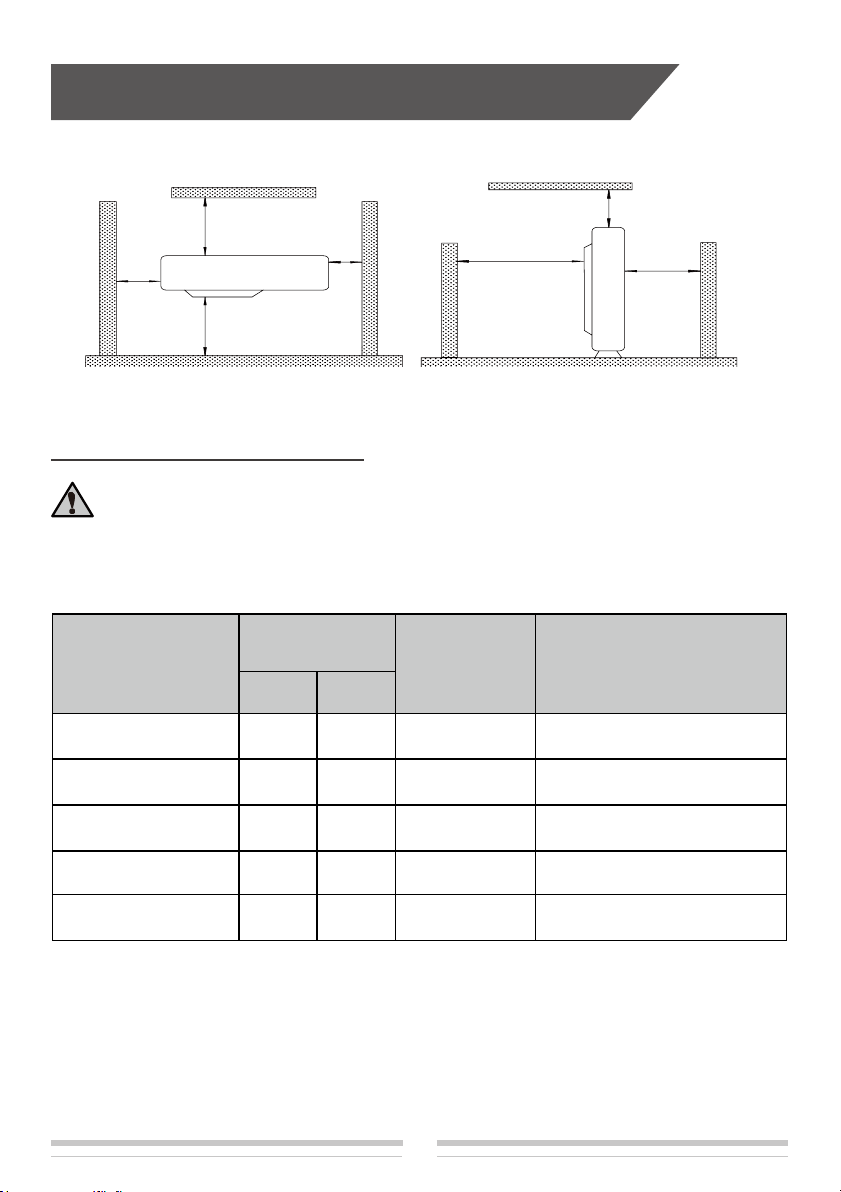

Selección de la Ubicación de la Instalación ................................................ 8
Requisitos del Tubo de Conexión ............................................................... 9
Requisitos Eléctricos ................................................................................. 10
Instalación de Unidad ............................................................................................ 11
Instalación de la Unidad Exterior ............................................................... 11
Instalación de la Tubería de Conexión ..................................................... 12
Inspección de Fugas de Gas y en Vacío .................................................. 14
Cableado Eléctrico ..................................................................................... 16
Prueba de Funcionamiento ................................................................................... 19
Prueba de Funcionamiento y Pruebas . ........................................................... 19
Rango de Temperatura de Trabajo ............................................................ 20
Solución de Problemas y Mantenimiento ......................................................... 21
Solución de Problemas .............................................................................. 21
Rutina de Mantenimiento ........................................................................... 22
Esta marca indica que este producto no debe desecharse con el resto de residuos
domésticos en toda la UE. Para evitar posibles daños al medio ambiente o a la
salud humana por el vertido incontrolado de residuos, reciclar responsablemente
para promover la reutilización sostenible de recursos materiales. Para devolver su
dispositivo utilizado, por favor utilice los sistemas de devolución y recogida o
póngase en contacto con la tienda donde se compró el producto. Pueden tomar
este producto para el reciclado seguro para la protección del medio ambiente.
Contenido

Precauciones de seguridad
seguridad
1
Por favor, lea este manual de instrucciones detenidamente antes de utilizar la unidad.
Aparato llenos de gas inflamable R32.
Antes de usar el aparato, lea el manual del propietario.
Antes de instalar el aparato,lea el manual de instalación.
Antes de reparar el aparato, lea el manual de servicio.
Las ilustraciones de este manual pueden ser diferentes con los objetos materiales, consulte la
Los objetos materiales de referencia.
El refrigerante
Para comprender la función de la unidad de aire acondicionado, un especial de refrigerante circula en el
sistema. El refrigerante usado es el fluoruro de R32, el cual está especialmente limpia. El
refrigerante es inflamable y inhodo. Además, se pueden lleva a la explosión bajo ciertas
condiciones. Pero la inflamabilidad del refrigerante es muy baja. Se puede prenderse solamente
por el fuego.
En comparación con los refrigerantes comunes, R32 es un refrigerante no contaminante sin
ningún daño a la capa de ozono. La influencia sobre el efecto invernadero es también menor.
R32 tiene muy buenas características termodinámicas que conducen realmente a una alta
eficiencia energética. Las unidades, por lo tanto, necesitan menos relleno.
ADVERTENCIA:
No utilice medios para acelerar el proceso de descongelación o para limpiar, distintas a las
recomendadas por el fabricante. La reparación debe ser necesaria, póngase en contacto con
su centro de servicio autorizado más cercano.
Las reparaciones efectuadas por personal no cualificado pueden ser peligrosas.
El aparato deberá almacenarse en una habitación sin fuentes de ignición de
funcionamiento continuo. (Por ejemplo: llamas, un aparato de gas o un calentador
eléctrico de funcionamiento.)
No lo perfore ni lo queme.
Aparato serán instalados, operados y almacenados en una habitación con una superficie
mayor de "X"m2 (ver Tabla 1) (Sólo se aplica a dispositivos que no son aparatos fijos).
Aparato llenos de gas inflamable R32. Para las reparaciones,siga estrictamente instrucciones
del fabricante únicamente.
Ser consciente de que los refrigerantes no contienen olor.
Lea el manual del especialista.

Precauciones de seguridad
seguridad
2
¡ADVERTENCIA!
¡PRECAUCIÓN!
Esta marca indica procedimientos que, si se realiza
incorrectamente, puede llevar a la muerte o lesiones
graves de los usuario.
Esta marca indica procedimientos que, si se realiza
incorrectamente, podría resultar en daños personales
al usuario, o daños a la propiedad.
¡ADVERTENCIA!
Los niños deben ser supervisados para asegurar que no jueguen con el
aparato.
Para el funcionamiento del acondicionador de aire agradablemente, instale
como se describe en este manual de instalación.
Conectar la unidad interior y la unidad exterior con el aire acondicionado de la
habitación y tuberías de alimentación disponibles de nuestras piezas estándar.
Este manual de instalación describe las conexiones correctas utilizando el
conjunto de instalación disponibles de nuestras piezas estándar.
El trabajo de instalación debe realizarse de conformidad con las normas de
cableado únicamente por personal autorizado.
No encender hasta que se complete todo el trabajo de instalación.
Si las fugas de refrigerante mientras el trabajo se está llevando a cabo,
ventile el área. Si el refrigerante entra en contacto con una llama, produce
gases tóxicos.
Durante la instalación, asegúrese de que el tubo del refrigerante esté bien
conectado antes de ejecutar el compresor. No haga funcionar el compresor
bajo la condición de que las tuberías de refrigerante no está conectada
correctamente con 2 ó 3 vías válvula abierta.
Esto puede causar presión anormal en el ciclo de refrigeración que conduce
a la rotura e incluso lesiones.
Este aparato no está diseñado para su uso por personas (incluidos niños) con
capacidades físicas, sensoriales o mentales disminuidas, o la falta de
experiencia y conocimiento, a menos que sean supervisados o instruidos
acerca del uso del aparato por una persona responsable de su seguridad.

Precauciones de seguridad
seguridad
3
Este aparato no está diseñado para su uso por personas (incluidos los niños)
con capacidades físicas, sensoriales o mentales disminuidas, o la falta de
experiencia y conocimiento, a menos que sean supervisados o instruidos
acerca del uso del aparato por una persona responsable de su seguridad.
Si el cable de alimentación está dañado, debe ser sustituido por el
fabricante, su agente de servicio o por personal cualificado para evitar
situaciones de peligro.
Cuando la instalación y reubicación del aire acondicionado, no mezcle
los gases excepto con el refrigerante especificado (R32) para entrar en el ciclo
de refrigerante. Si el aire u otro gas entra en el ciclo de refrigerante,
la presión dentro del ciclo alcanzará un valor anormalmente alto y
provocar roturas, lesiones, etc.
Los niños deben ser supervisados para asegurar que no jueguen con el
aparato.
El aparato deberá ser instalado de acuerdo con las normas nacionales
de cableado.
Durante la operación de la bomba, asegúrese de que el compresor esté
apagado antes de extraer la tubería de refrigerante. No retirar el tubo de
conexión mientras el compresor está en funcionamiento con válvulas abiertas
de 2 ó 3 vías. Esto puede causar una presión anormal en el ciclo del
refrigerante que puede conducir a la rotura e incluso a ocasionar lesiones.

4
Operaci ó n segura de refrigerante inflamable
inflamable
Requisitos de calificación para la instalación y el hombre de mantenimiento
Todo el trabajo de los hombres que están participando en el sistema de refrigeración
debe llevar la validez de los certificados otorgados por la autoridad de la organización y la
qualificationfor tratar con el sistema de refrigeracion reconocidos por esta industria. Si
necesita otro técnico para mantener y reparar el aparato, deberían ser supervisedby la
persona que lleva la calificación para el uso del refrigerante inflamable. Sólo puede ser
reparado mediante el método sugerido por el fabricante del equipo.
Notas de la instalación
1. El aire acondicionado no está permitido usar en una habitación que tiene con el fuego (como
firesource, gas de carbón ware, Funcionamiento del calentador).
2. No está permitido para taladro o quemar el tubo de conexión.
3. El acondicionador de aire deben instalarse en una habitación que es más grande que el mínimo
roomarea.
El mínimo espacio se muestra en la placa del fabricante o la siguiente tabla 1.
4. La prueba de fugas es un deber después de la instalación.
Tabla 1:Mínimo sala (m2).
Cantidad de carga (kg) ≤1.21.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 2.1 2.2 2.3 2.4 2.5
/14.5 16.8 19.3 22.0 24.8 27.8 31.0 34.3 37.8 41.5 45.4 49.4 53.6
Área de la
habitación
mínima
(m2)
Montado en ventana /5.7 6.1 7.0 7.9 8.9 10.0 11.2 12.4 13.6 15.0 16.3 17.8 19.3
Montado en pared /3.1 3.4 3.6 3.9 4.1 4.4 4.6 4.8 5.1 5.3 5.6 5.8 6.1
Montaje en techo /2.6 2.8 3.0 3.2 3.4 3.6 3.8 4.0 4.2 4.4 4.6 4.8 5.0
Cantidad de carga (kg) 2.6 2.7 2.8 2.9 3.0 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9
58.0 62.6 67.3 72.2 77.2 82.5 87.9 93.4 99.2105.1 111.2 117.5 123.9 130.5
20.9 22.5 24.2 26.0 27.8 29.7 31.6 33.6 35.7 37.8 40.0 42.3 44.6 47.0
6.4 7.0 7.5 8.0 8.6 9.2 9.8 10.4 11.0 11.7 12.4 13.1 13.8 14.5
5.1 5.3 5.5 5.7 5.9 6.1 6.5 7.0 7.4 7.8 8.3 8.7 9.2 9.7
Notas de mantenimiento
Verificar si el área de mantenimiento o la zona de la sala cumple con el requisito de la placa.
— Es sólo pueden ser operados en las habitaciones que cumplen el requisito de la placa.
Verificar si el área de mantenimiento está bien ventilada.
— El continuo estado de ventilación debe mantenerse durante el proceso de operación.
Compruebe si hay una fuente de fuego o potencial fuente de fuego en la zona de
mantenimiento.
— Las llamas está prohibida en la zona de mantenimiento; y la advertencia de "no fumar"
debería ser colgada.
Compruebe si el aparato marca está en buen estado.
— Sustituir la vaga advertencia dañadas o marca.
Ubicación de suelo (kg)
Montado en ventana
Montado en pared
Montaje en techo
Ubicación de suelo (kg)
Área de la
habitación
mínima
(m2)

5
Operación segura de refrigerante inflamable
inflamable
Soldar
Si debe cortar o soldar los tubos del sistema de refrigerante en el proceso de mantenimiento,
por favor
Siga los pasos a continuación:
1. Apague la unidad y cortar el suministro eléctrico.
2. Eliminar el refrigerante.
3. Pasar la aspiradora.
4. Límpielo con gas N2.
5. Cortar o soldar.
6. Llevar de vuelta al punto de servicio para soldar.
El refrigerante debe ser reciclado en el tanque de almacenamiento especializados.
Asegúrese de que no hay ninguna llama cerca de la salida de la bomba de vacío y está bien
ventilada.
Llenado del refrigerante
1. Utilice el refrigerante llenado los aparatos especializados para R32. Asegúrese de que los
diferentes tipos
De refrigerante no contaminar el uno con el otro.
2. El depósito de refrigerante debe mantenerse en posición vertical en el momento del llenado
de refrigerante.
3. Pegar la etiqueta en el sistema después del llenado.
4. No sobrellenar.
5. Después del llenado es terminado, realice la prueba de detección de fugas antes de
ejecutar; otra vez
Detección de fugas deben hacerse cuando se retira.
Instrucciones de seguridad para transporte y almacenamiento
1. Utilice el detector de gas inflamable para verificar antes de descargar y abrir el contenedor.
2. Ninguna fuente de fuego y el hábito de fumar.
3. De acuerdo a las normas y leyes locales.

6
Piezas de accesorios estándar
Tabla 2
Unidad
Exterior
Conector
de drenaje
1
Para conectar con el tubo de
drenaje de PVC duro
Tapón de
drenaje
3
Para tapar el agujero de
drenaje no utilizados
(Sólo para la unidad de 24K)
Otros
Instrucciones
Unidad exterior
NOTA
● El tubo de conexión y el conducto para esta unidad deben ser preparados por el usuario.
● La unidad está equipado de serie con conducto rectangular.
● Productos reales pueden ser diferentes de gráficos anteriores, consulte los productos
reales.
Esquema de la unidad y piezas principales
principales
Entrada aire
Entrada aire
Agarradera
●
Salida aire

7
Preparativo para Instalación
Precauciones de seguridad para la instalación y reubicación de la unidad
Para garantizar la seguridad, tenga en cuenta las siguientes precauciones.
ADVERTENCIA
1. Al instalar o reubicar la unidad, asegúrese de mantener el circuito refrigerante
libre de aire u otras sustancias que el refrigerante especificado.
— Cualquier presencia de aire u otra sustancia extraña en el circuito de refrigerante
provocará que el sistema aumente de presión o ruptura del compresor, lo que se
traduce en lesiones.
2. Al instalar o mover esta unidad, no carga el refrigerante que no cumplen con
el que figura en la placa de características o incondicional de refrigerante.
— De lo contrario, puede provocar un funcionamiento anormal, acción equivocada, avería
mecánica o incluso series de accidentes de seguridad.
3. Cuando el refrigerante debe ser recuperado durante el traslado o la reparación de
— Si la recuperación del refrigerante tarda demasiado tiempo, puede haber aire aspirado y
causar presión en algún lugar o rotura del compresor, lo que se traduce en lesiones.
4.
Durante la recuperación del refrigerante, asegúrese de que la válvula de líquido y
válvula de gas están completamente cerradas y la alimentación esté desconectada
antes de desconectar el tubo de conexión.
— Si el compresor se pone en marcha cuando está abierta la válvula de parada y tubo de
conexión no está conectado todavía, el aire aspirado y causar aumento de la presión o
la rotura del compresor, lo que se traduce en lesiones.
5. Al instalar la unidad, asegúrese de que el tubo de conexión está conectado
correctamente antes de que el compresor se pone en marcha.
— Si el compresor se pone en marcha cuando está abierta la válvula de parada y tubo de
conexión no está conectado todavía, el aire aspirado y causar aumento de la presión o
la rotura del compresor, lo que se traduce en lesiones.
6. Prohibir la instalación de la unidad en el lugar donde puede haber filtrado de gases
inflamables o gases corrosivos.
— Si se filtró el gas alrededor de la unidad, puede causar una explosión y otros accidentes.
7. No utilice cables de extensión para las conexiones eléctricas. Si el cable eléctrico
no es suficiente, por favor, póngase en contacto con un centro de servicio local
autorizado y pedir un cable eléctrico adecuado.
— Conexiones incorrectas pueden provocar una descarga eléctrica o un incendio.
8. Utilice los tipos especificados de cables para conexiones eléctricas entre las
unidades interior y exterior. Abrazadera firmemente los cables de manera que
sus terminales no reciben ningún tipo de factores externos.
— Cables eléctricos con capacidad insuficiente, incorrecta de los cables y las conexiones
de los terminales de cable de inseguridad puede provocar una descarga eléctrica o un
incendio.
la unidad, asegúrese de que la unidad está funcionando en modo refrigeración. A continuación ,
cerrar completamente la válvula en el lado de alta presión (válvula de líquido). Aproximadamente
30-40 segundos después, cerrar completamente la válvula en el lado de baja presión (válvula
de gas), pare inmediatamente la unidad y desconecte la alimentación. Por favor tenga en
cuenta que el tiempo de recuperación del refrigerante no debe exceder de 1 minuto.

8
Preparativo para Instalación
Selección de la ubicación de la instalación
¡ADVERTENCIA!
La unidad debe instalarse donde lo suficientemente fuerte como para soportar el peso de
la unidad y bien fijados, pues de lo contrario la unidad se caería o caerse.
¡PRECAUCIÓN!
● No instale donde hay peligro de fugas de gases combustibles.
● No instale la unidad cerca de fuentes de calor, vapor o gas inflamable.
● Los niños menores de 10 años deben ser supervisados a no operar la unidad.
● Aparato serán instalados, operados y almacenados en una habitación con una superficie
mayor de "X"m2 (véase la Tabla 1).
Por favor, note que la unidad está llena de gas inflamable R32. Un tratamiento
inadecuado de la unidad implica el riesgo de daños graves de personas andmaterial.
Detalles para este refrigerante se encuentra en el capítulo "Refrigerante".
Decidir la ubicación de la instalación con el cliente de la siguiente manera:
Unidad Exterior
¡ADVERTENCIA!
● Instalar la unidad donde no se incline más de 5°.
● Durante la instalación, si la unidad exterior tiene que ser expuesto a viento fuerte, debe ser
fijo de forma segura.
1. Si es posible, no instale la unidad donde va a estar expuesta a la luz solar
directa. (Si es necesario, instale un ciego que no interfieren con el flujo de
aire).
2. Instale la unidad exterior en un lugar donde pueda ser libre de suciedad o mojarse por la
lluvia tanto como sea posible.
3. Instale la unidad exterior donde es conveniente para conectar la unidad interior.
4. Instale la unidad exterior donde el agua de condensación se puede drenar libremente
durante el funcionamiento de la calefacción. No coloque los animales y las plantas en la
ruta del aire caliente.
5. Tomar el peso del aire acondicionado en cuenta y seleccione un lugar donde el ruido y
las vibraciones son pequeñas.
6. Instale la unidad exterior donde es capaz de soportar el peso de la unidad y genera
menos ruido y vibraciones como sea posible.
7. Proporcionar el espacio se muestra en la Fig.1, de modo que el flujo de aire no está
bloqueado. También para un eficiente funcionamiento, dejar tres de cuatro direcciones
de construcciones periférico abierto.

9
Preparativo para Instalación
Requisitosdel tubo de conexión
¡PRECAUCIÓN!
La longitud máxima del tubo de conexión aparece en la tabla de abajo. No coloque las
unidades entre los cuales la distancia excede la longitud máxima del tubo de unión.
Tabla 3
Modelo
Tamaño del tubo
de conexión (pulg.)
Max. longitud
del tubo
(m)
Max. diferencia de altura
entre unidad interior y
unidad exterior (m)
Liquido Gas
1/4 3/8 20 15
1/4 1/2 20 15
1/4 5/8 30 15
Nota:
1. El tubo de conexión debe aislarse con un buen material aislante a prueba de agua.
2. El espesor de pared de la tubería será de 0.5-1.0mm y la pared de la tubería deberá ser
capaz de soportar la presión de 6,0 MPa.El largo del tubo, menor será el efecto de
enfriamiento y calentamiento realiza.
Fig.1
＞500
＞500
＞500
＞500
＞2000
＞2000
＞1000
Unidades: mm
GIA-UO-12SKR32
GIA-UO-18SKR32
GIA-UO-24SKR32
3/8 5/8 30 15
GIA-UO-36SKR32
3/8 5/8 30 15
GIA-UO-42SKR32

10
Preparativo para Instalación
Requisitos eléctricos
Tamaño de cable eléctrico y la capacidad del fusible.
Tabla 4
Modelo Fuente de
alimentación
Capacidad
interruptor
de aire (A)
Área transversal mínima
del cable de alimentación y
el cable de puesta a tierra
(mm2)
220-240 V~,50Hz
10 1.0
16 1.5
25 2.5
Nota:
1. El fusible está ubicado en la placa principal.
2.Instale el dispositivo de desconexión con una separación de contactos de 3 mm como
mínimo en todos los polos cerca de las unidades. El aparato debe colocarse de manera
que el tapón esté accesible.
3.Las especificaciones del interruptor y cable de alimentación indicado en la tabla anterior se
determina en función de la potencia máxima (amperios máximos) de la unidad.
4.Las especificaciones del cable de alimentación indicado en la tabla anterior se aplican al
conducto multi-cable (cable de cobre, cable de cobre como YJV, compuesto de aislamiento
PE hilos y una chaqueta de cable de PVC), empleado en 40°С y resistibles a 90°С(véase
IEC 60364-5-52). Si el cambio de condición de trabajo, deben ser modificadas de acuerdo
a la norma nacional.
5.Las especificaciones del martillo enumerados en la tabla anterior se aplican al martillo con
la temperatura de funcionamiento de 40°С. Si el cambio de condición de trabajo, deben ser
modificadas de acuerdo a la norma nacional.
6.Tomar 2 trozos de cable de alimentación de 0,75 mm2 como de las líneas de comunicación
entre la unidad interior y exterior, con una longitud máxima de 50m. Por favor seleccione
la longitud de línea apropiada según las condiciones reales de instalación. Las líneas
de comunicación no pueden ser trenzados juntos. Para la unidad, se recomienda el uso
de 8m de largo en las líneas de comunicación.
7.Tomar 2 trozos de cable de alimentación de 0,75 mm2 como de las líneas de comunicación
entre la parte cableada el controlador y la unidad interior, con sus tramos más largos de
30m. Por favor seleccione la longitud de línea apropiada según las condiciones reales de
instalación. Las líneas de comunicación no pueden ser trenzados juntos. Se recomienda el
uso de 8m de largo en las líneas de comunicación.
8.El tamaño del cable de la línea de comunicación no debe ser inferior a 0,75 mm2. Es
recomendable tomar 0,75 mm2 cables de alimentación como la línea de comunicación.
GIA-UO-12SKR32
GIA-UO-18SKR32
GIA-UO-24SKR32
25 2.5
25 2.5
GIA-UO-36SKR32
GIA-UO-42SKR32

Modelo Item A B C D E F G
GIA-UO-12SKR32 830 325 540 540 290 762 257
GIA-UO-18SKR32 890 372 598 550 338 820 310
GIA-UO-24SKR32 960 396 700 560 364 890 340
GIA-UO-36SKR32 1020396 1000 590 364 950 340
GIA-UO-42SKR32 1020396 1000 590 364 950 340
Inslación de  unid rior

º


 
F G
1
D ¡ 1�

 e


po
A B  
 












11
1
1
 

12
Instalación de Unidad
Instalación de la tubería de conexión
1. Abocinamiento
(1). Cortar el tubo de empalme con el cortador de tubos y quitar las
rebabas.
(2). Sujetar el tubo hacia abajo para evitar que detritos entren en el tubo.
(3). Quitar las tuercas abocinadas en la válvula de parada de la unidad exterior y el interior
de la bolsa de accesorios de la unidad interior y, a continuación, insertar el tubo de
conexión, después de que el tubo de conexión abocinada con una herramienta de
quemado.
(4). Compruebe si la parte abocinada se propaga uniformemente y no hay fisuras
(ver Fig.4).
2. Tubos de flexión
(1). Los tubos están conformadas por sus manos. Tenga cuidado de no colapsar.
(2). No doblar los tubos en un ángulo mayor de 90°.
(3). Cuando las tuberías están dobladas o estiran repetidamente, el material se endurece,
haciendo difícil doblar o estirar más. No doblar o estirar los tubos más de tres veces.
(4). Al doblar el tubo, no doblarlo como es. El tubo
Fig.4
se romperá. En este caso, cortar el tubo aislante
térmico con un cortador afilado como se muestra
en la Fig.6, y dóblelo tras exponer el tubo.
Después de doblar el tubo como desee, asegúrese
de poner el tubo aislante térmico de nuevo en el
tubo, y asegúrelo con cinta adhesiva.
Fig.5
ĸExtienda la tubería desenrollandola h
Fig.6
● Para evitar la rotura de la tubería, evitar las torceduras. Doblar el tubo con un radio de
Curvatura de 150 mm o más.
● Si el tubo se dobla repetidas veces en el mismo lugar, se romperá.
¡PRECAUCIÓN!
Tubería
Cutter
Línea de corte
Tubo de aislamiento
térmico

13
Instalación de Unidad
3. Conectar el tubo en el lado de la unidad interior
Separar las tapas y los tapones de los tubos.
¡PRECAUCIÓN!
● Asegúrese de aplicar el tubo contra el puerto en la unidad interior correctamente. Si el
centraje es inadecuada, la tuerca abocinada puede apretarse suavemente. Si la tuerca
abocinada es forzado a girar, las roscas se dañará.
● No retire la tuerca abocinada, hasta que el tubo de conexión para conectar a fin de evitar
El polvo y las impurezas entren en el sistema de tuberías.
Centrado del tubo contra el puerto en la unidad interior, gire la tuerca abocinada con su mano.
Tabla 6 Par de apriete tuerca abocinada
Diámetro del tubo (pulg.) 1/4 3/8 5/8 1/2 3/4 7/8
Par de apriete (N·m) 15-30 35-40 60-65 45-50 70-75 80-85
¡PRECAUCIÓN!
Asegúrese de conectar el tubo de gas después de conectar el tubo de líquido completamente.
4. Conectar el tubo a la unidad exterior
Apretar la tuerca cónica del tubo de conexión en el conector
de la válvula de la unidad exterior. Apriete el método es el
mismo como en el lado interior.
5. Comprobación de las conexiones del tubo para
fugas de gas
Tanto para interiores como exteriores laterales de la unidad,
compruebe las articulaciones para fugas de gas por el uso
de un detector de fugas de gas sin fallar cuando los tubos
están conectados. Fig.7
Tubería de gas
Tubería de líquido
Acoplamiento
de tuberías
Válvula de 3 vías Válvula de 2 vías

14
Instalación de Unidad
¡PRECAUCIÓN!
No purga el aire con refrigerantes pero con una bomba de vacío, el vacío de la instalación!
No hay ningún coste adicional por el refrigerante en la unidad exterior para purgar de aire!
1. Aspirar
(1). Quitar las tapas de la válvula de líquido, válvula de gas y también el puerto de servicio.
(2). Conectar la manguera en el lado de baja presión del conjunto de la válvula del colector
del puerto de servicio de la unidad de válvula de gas, y mientras tanto las válvulas de
líquido y de gas deberían mantenerse cerradas en caso de fuga de refrigerante.
(3). Conecte la manguera utilizada para la evacuación a la bomba de vacío.
(4). Abrir el interruptor en el lado de presión más baja del conjunto de la válvula del
colector y arrancar la bomba de vacío. Mientras tanto, el interruptor en el lado de alta
presión del conjunto de la válvula del colector debe permanecer cerrado, de lo
contrario la evacuación sería un fracaso.
(5). La duración de evacuación depende de la capacidad de la dependencia, por lo general,
7. Tubo de líquido y tubo de drenaje
Si la unidad exterior está instalada inferior a la unidad interior
(ver Fig.8)
(1). Un tubo de drenaje debe estar por encima del suelo y el
extremo del tubo no sumergir en agua. Todos los tubos deben
ser sujetado a la pared por monturas.
(2). Encintar los tubos debe realizarse desde la parte inferior a
la superior.
(3). Todos los tubos están unidos por la cinta y sujetos a la
pared por monturas.
Si la unidad exterior está instalada superior a la unidad
interior (ver Fig.9)
(1). Entablillado debe hacerse desde la parte inferior a la
parte superior.
(2). Todos los tubos están enlazados y pegadas con
cinta adhesiva y también debe ser retenido para
evitar que entre agua a volver a la habitación.
(3). Moderación todos los tubos a la pared con
monturas.
Inspección de fugas de gas y en vacío
Fig.8
Ensillar
Sellado
Fig.9
15 minutos para los 12K de unidades, 20 minutos para las unidades de 18K, 30 minutos
para el 24/36/42K unidades, 45 minutos para los 48/60K unidades. Y verifique si el
indicador de presión en el lado de baja presión del conjunto de la válvula del colector



 
           
 
  

               
 
             



Válvula de gas

 Bomb


(alta presión)
Tubería

15
Nota:




2. Cargo adicional




Modelo Cantidad adicional refrigerante para tubo extra
GIA-UO-12SKR32 16g/m
GIA-UO-18SKR32
GIA-UO-24SKR32
GIA-UO-36SKR32 30g/m
GIA-UO-42SKR32

16
Instalación de Unidad
Cuando la diferencia de altura entre la unidad interior y la unidad exterior es mayor de 10
metros, un recodo de aceite debería ser empleado para cada 6 metros.
Cableado eléctrico
1. Precauciones de cableado
¡ADVERTENCIA!
● Antes de obtener acceso a las terminales, todos los circuitos de suministro debe estar
desconectado.
● La tensión nominal de la unidad es como se muestra en la tabla 4
● Antes de encender, compruebe que la tensión está dentro del rango de 198~264V
(unidad) o una sola frase 342~415V GAMA (para las tres palabras unidad).
● Utilice siempre una rama especial del circuito y instalar un receptáculo especial para
suministrar alimentación al aire acondicionado.
● Utilice una rama especial el disyuntor y el receptáculo adaptados a la capacidad del aire
acondicionado.
● La rama especial el disyuntor está instalado en el cableado permanente. Utilice siempre
un circuito que puede viaje todos los polos del cableado y tiene una distancia de
aislamiento de al menos 3 mm entre los contactos de cada polo.
● Realizar el trabajo de cableado en conformidad con normas, de manera que el aire
acondicionado puede ser operar de manera segura y positiva.
● Instale un disyuntor de fuga de rama especial de conformidad con las leyes conexas y
Los reglamentos y las normas de la compañía eléctrica.
¡PRECAUCIÓN!
● La capacidad de la fuente de alimentación debe ser la suma de la corriente del aire
acondicionado y la corriente de otros aparatos eléctricos. Cuando la actual capacidad
contratada es insuficiente, cambair la capacidad contratada.
Curva de aceite
Curva de aceite
Interior
Exterior
6m
Fig.11
● Cuando la tensión es baja y el aire acondicionado es difícil empezar, póngase en contacto
con el poder compañía a aumentar la tensión.
