Glacier bay Belle Foret 67416-3C01 Assembly instructions

THANK YOU
INSTALLATION AND CARE GUIDE
TWO-HANDLE ROMAN TUB FAUCET
We appreciate the trust and condence you have placed in Belle Forêt through the purchase of this roman tub
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Belle Forêt!
4/2016 REV.01YOW
Model#
67416-3C01
67416-3C04
67416-3C27H2
SKU#
718728
718731
718730
Questions, problems, missing parts?
Call Belle Forêt Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
[phone]

Phillips
screwdriver Basin
wrench
2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Package Contents..................................3
Installation................................................4
Care and Cleaning ....................................7
Troubleshooting........................................7
Service Parts ........................................... 8
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact customer service
for replacement parts.
TOOLS AND HARDWARE REQUIRED
Adjustable
wrench
Safety
goggles
(2) Supply
lines
Tools and Hardware Required ...............2
Operation...................................................7
Warranty
LIMITED LIFETIME WARRANTY
Belle Forêt products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Belle Forêt products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that prove defective.
Simply, call [phone] to receive the replacement item. Proof of purchase (original sales receipt) from the
original consumer purchaser must be made available for all Belle Forêt warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please contact [phone] for more details.

3
Pre-Installation (continued)

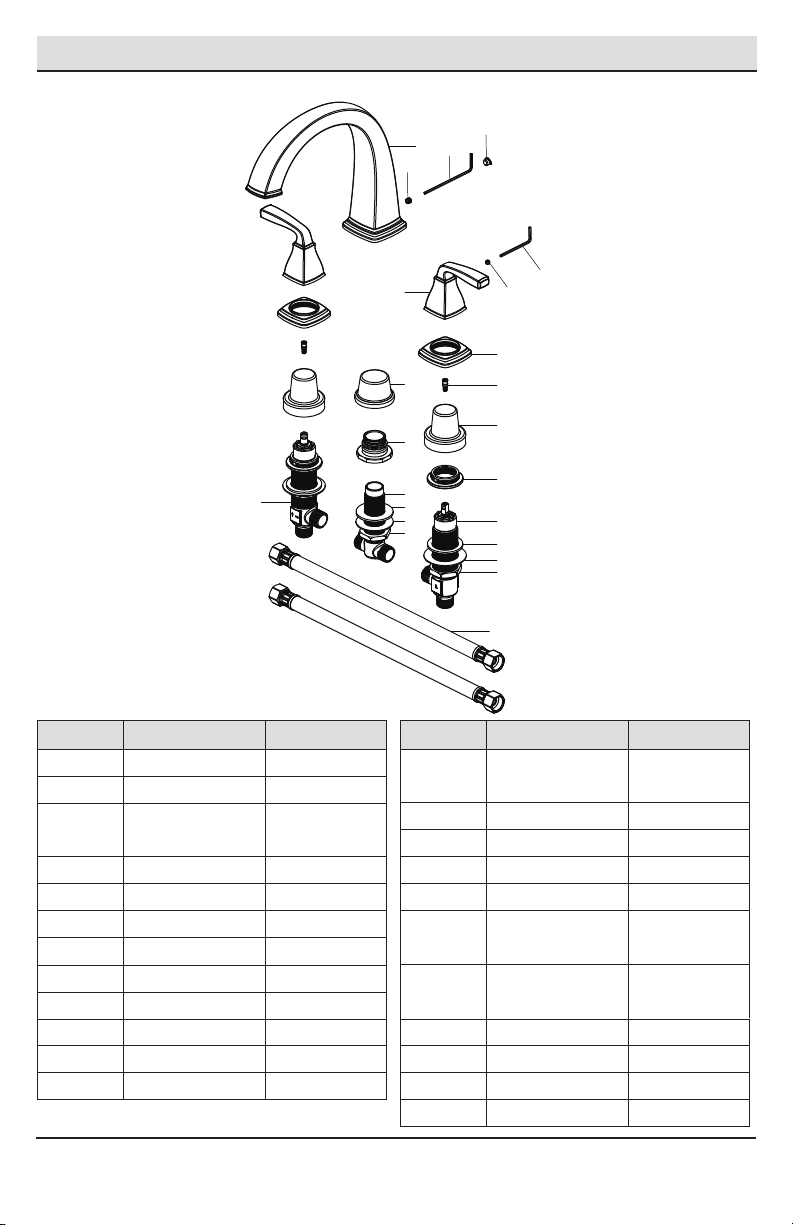

PACKAGE CONTENTS
Please contact [phone] for further assistance.
Part Description Quantity
EProtective cap 1
FConnector 1
G 1
HRubber washer 1
Middle body
IMetal washer 1
JMounting nut 1
KHandle 2
LSet screw 2
Part Description Quantity
A
BC
D
E
F
G
H
I
J
KLM
N
O
P
Q
S
T
U
V
R
W
ASpout assembly 1
BSet screw 1
C2.38mm hex wrench 1
DIndex 1
QFlange 2
RHot end valve 1
S 1
TRubber washer 2
Cold end valve
UMetal washer 2
VMounting nut 2
WHose 2
M2.5mm hex wrench 1
NFlange 2
OConnector 2
PProtective cap 2

4
Installation
1 Preparing for installation
CAUTION: Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.

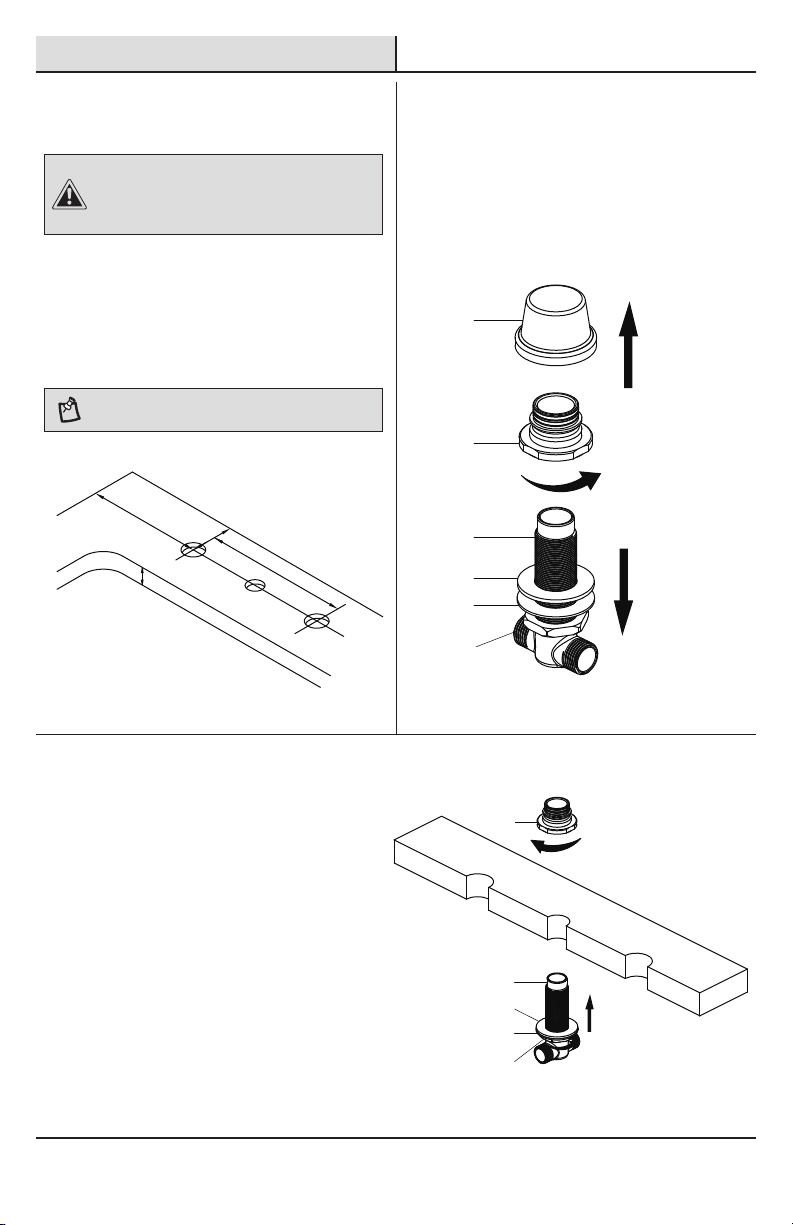

2 Removing the protective cap
□Remove the protective cap (E). Loosen the
connector (F) from the middle body (G). Adjust
the rubber washer (H), metal washer (I) and
mounting nut (J) to the bottom of middle body (G).
□Shut off the water supply. Remove the old
faucet.
□Clean the mounting surface.
□Drill 1-3/8 in. holes in the nished deck as
shown in the diagram below.
5 in. min.
8~16 in.
3 in. min.
1-1/4 in. MAX. DECK THICKNESS
1-3/8 in.
Diamter
1-1/8 in.
Diamter
1-3/8 in.
Diamter
NOTE: This kit allows up to 1-1/4 in. deck thickness.
E
F
G
H
I
J
F
H
I
J
G

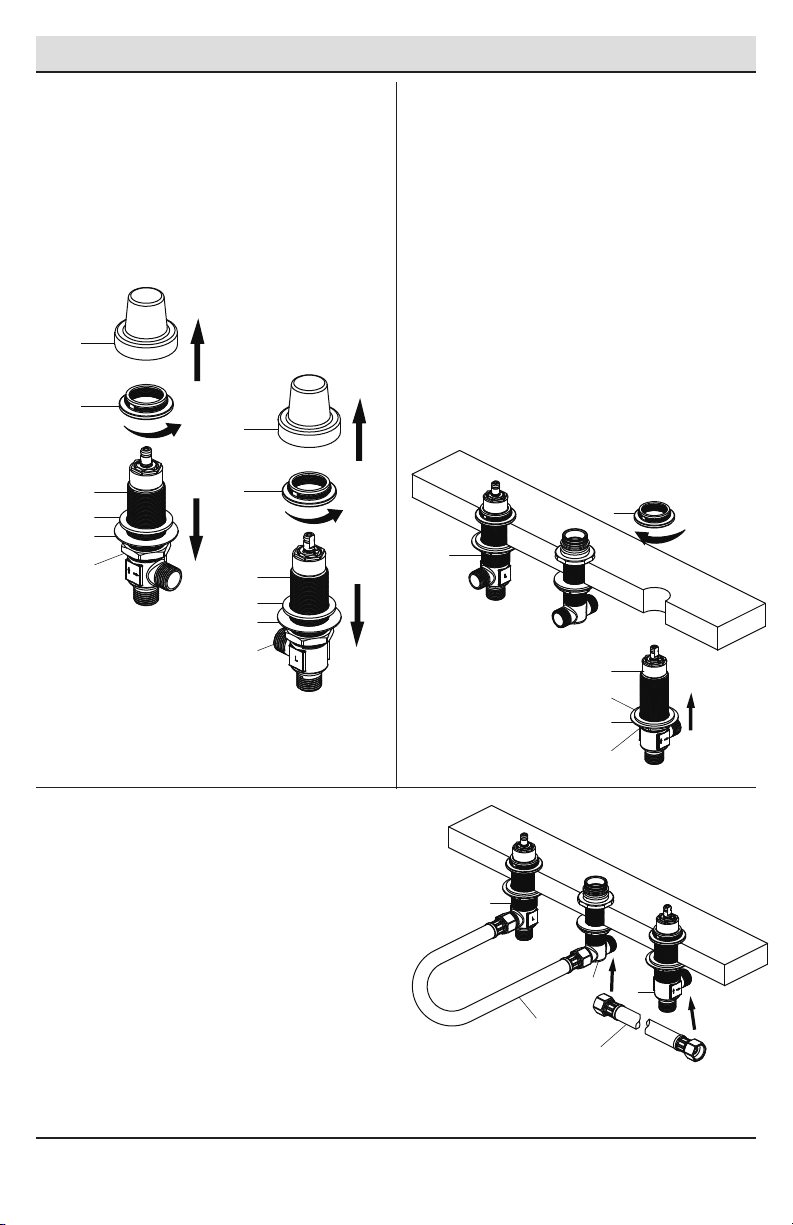

3 Installing the middle body
□From underneath the deck, insert the middle
body (G) with the rubber washer (H), metal
washer (I) and mounting nut (J) through the
mounting hole.
□From above, thread the connector (F) onto
the middle body (G).
□Tighten the mounting nut (J) using a basin
wrench, so that the connector (F) sits ush
against the nished deck surface.

5
Installation (continued)
4 Removing the protective caps
□Remove the protective caps (P). Loosen the
anges (Q) from the valve bodys (R & S). Adjust
the rubber washers (T), metal washers (U) and
mounting nuts (V) to the bottom of valve
bodys (R & S).
5 Installing the valve bodies
□From underneath the deck, insert the cold end
valve (S) with the rubber washer (T), metal
washer (U) and mounting nut (V) through
the hole on the right (cold) side.
□From above, thread the ange (Q) onto the
valve body (S).
□Tighten the mounting nut (V) using a basin
wrench, so that the ange (Q) sits ush against
the nished deck surface.
Please contact [phone] for further assistance.
P
Q
R
T
U
V
P
Q
S
T
U
V
□Repeat this procedure for the hot end valve (R)
on the left (hot) side.
S
T
U
V
Q
R
W
S
R
G
W
6 Connecting the hoses
□Connect the hoses (W) to the bottom of the hot
and cold end valves (R & S), as shown.
□Align the middle body (G) in a position that will
allow maximum clearance to connect the
hoses (W).
□Carefully bend the hoses (W) to t in the
available space, and carefully thread the hose
(W) couplings onto the sides of the middle
body (G). Tighten all connections with a wrench.

6
Installation (continued)
7 Installing the spout assembly
□Install the spout assembly (A) onto the
connector (F). Be sure the spout assembly (A)
is resting rmly on the deck.
□Push down on spout assembly (A) and tighten
set screw (B) with the Hex wrench
(Hex: 3.2mm, C). Insert the index (D).
8 Installing the handle
□Thread the connector (O) onto the cartridge
stem (1). Thread the ange (N) onto the ange (Q).
Place the handle (K) onto the connector (O). Place
the set screw (L) into handle (K) and tighten set
screw (L) with the Hex wrench (Hex: 2.5mm, M).
9 Making the water supply
connections
□Connect the water supply lines (1) to the
faucet inlets (2). (Supply lines are not
included.)
C
D
A
B
F
LM
K
N
O
1
Q
□Place the other handle onto the left (hot) valve
and install the same way.
1
2

7
Please contact [phone] for further assistance.
Operation
1Flushing and checking for leaks
□Ensure the faucet handles are in the off position,
and turn on the water supply and check for leaks.
If you discover any leaks, check your connections
to ensure they are installed properly.
□Turn on the hot and cold handles to allow the
water to run for at least one minute. This
ushes away any debris that could cause
damage to internal parts.
□Turn off the water.
Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Troubleshooting
Problem Possible Cause Solution
There are leaks from the
handle.
The bonnet nut has come loose and/or the
washer is dirty or damaged.
□Tighten the bonnet nut.
□Clean or replace the washer.
The water will not shut off
completely.
The cartridge is dirty or broken. □Remove the handle to check
the cartridge.
□Clean or replace.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
There is a leak from the
spout base when the
faucet is on.
The o-ring which is on the connector
under the spout is worn.
□Remove the spout and replace
a new o-ring.

8

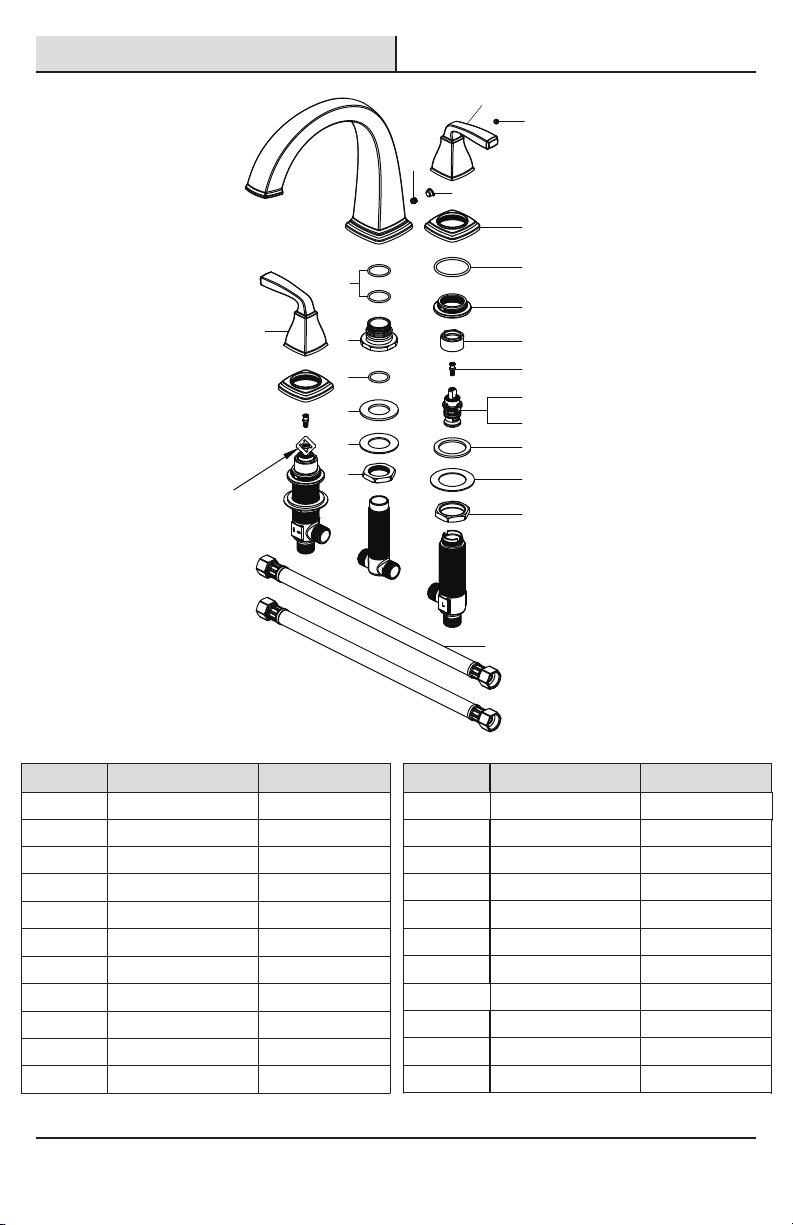

Service Parts
*Specify Finish
Faucet ID tags can be
found by removing
the hot water handle
19 Rubber washer RP64035
Part Description Part Number
O-ring RP60094
Part Description Part Number
17
18
Connector RP70459
1RP50054
2 Index RP80534
3
4
5
6
7
Handle C RP13452*
8
Set screw RP50002
9
Flange RP80533*
Set screw
15
Flange RP70549
10
13
14
O-ring RP60098
16
Bonnet nut RP70001
Connector RP50003
11 Cartridge H RP20067
Metal washer RP64024
Mounting nut RP56014
Handle H RP13451*
Rubber washer RP64023
O-ring RP60056
Hose RP70042
21
22
Mounting nut RP56088
20 Metal washer RP64036
Cartridge C RP2006812
22
1
2
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21 14
3

Questions, problems, missing parts?
Call Belle Forêt Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
[phone]
Retain this manual for future use.

GRACIAS
GUÍA DE USO Y MANTENIMIENTO
Modelo núm.
67416-3C01
67416-3C04
67416-3C27H2
GRIFO DE DOS LLAVES PARA BAÑERA ROMANA
Agradecemos la con anza que has depositado en Belle Forêt al comprar este grifo para bañera romana. Nos
esforzamos por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet
para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar.
¡Gracias por elegir a Belle Forêt!
SKU núm.
718728
718731
718730
¿Problemas, preguntas o piezas faltantes?
Llama al servicio al cliente de Belle Forêt
de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
[phone]

Destornillador
Phillips Llave para
grifería
Llave
ajustable
Gafas de
seguridad
Líneas de
suministro
11
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
HERRAMIENTAS Y HERRAJES NECESARIOS
Tabla de contenido
Información importante .........................11
Garantía...................................................11
Pre-instalación .......................................11
.............11
Herramientas y herrajes necesarios....11
Contenido del paquete.........................12
Instalación ..............................................13
Funcionamiento......................................16
Cuidado y limpieza ................................16
Piezas de repuesto ................................17
Planicación de la instalación Solución de problemas...........................16
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
Garantía
GARANTÍA LIMITADA DE POR VIDA
Los productos de Belle Forêt están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Belle Forêt garantiza al comprador consumidor original que sus
productos no presentan defectos materiales o de fabricación. Reemplazaremos GRATIS cualquier producto o pieza
defectuosos. Simplemente llama al [phone] para recibir el artículo de reemplazo. El comprobante de
compra (recibo de venta original) del comprador consumidor original debe estar disponible para todos los
reclamos de garantía de Belle Forêt.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal
por el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores
se les extiende en la presente una garantía limitada de cinco años a partir de la fecha de compra, con todos
los otros artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuentes,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicarse a su caso. Esta garantía le otorga
derechos legales especícos y también puede tener otros derechos que varían de un estado a otro. Para obtener
más detalles, comunícate con el [phone].

12
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
Para obtener asistencia, llama al [phone].
Pieza Descripción Cantidad
ETapa protectora 1
FConector 1
G 1
HArandela de goma 1
Cuerpo intermedio
IArandela metálica 1
JTuerca de montaje 1
KLlave 2
LTornillo de jación 2
Pieza Descripción Cantidad
A
BC
D
E
F
G
H
I
J
KLM
N
O
P
Q
S
T
U
V
R
W
AEnsamblaje del caño 1
BTornillo de jación 1
CLlave hexagonal
de 2.38 mm 1
DÍndice 1
QBrida 2
RVálvula de borde
para agua caliente 1
S 1
TArandela de goma 2
Válvula de extremo
para agua fría
UArandela metálica 2
VTuerca de montaje 2
WManguera 2
MLlave hexagonal
de 2.5 mm 1
NBrida 2
OConector 2
PTapa protectora 2

2 Cómo quitar la tapa protectora
□Quita la tapa protectora (E). Aoja el conector (F)
del cuerpo intermedio (G). Ajusta las arandelas
de goma (H) y de metal (I), así como la tuerca
de montaje (J) en la parte inferior del cuerpo
intermedio (G).
13
Instalación
1 Cómo prepararse para la
instalación
□Taladra oricios de 1-3/8 plg en la plataforma
acabada, como se muestra en el diagrama a
continuación.
□Cierra el suministro de agua. Retira el grifo
anterior.
□Limpia la supercie de montaje.
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de quitar un grifo existente o reemplazar cualquier
pieza de un grifo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
12.7 cm mín.
20,32 cm a 40,64 cm
7.62 cm
mín.
GROSOR MÁXIMO DE LA PLATAFORMA DE 3,17 CM
diámetro
de 3.49 cm
diámetro
de 2.86 cm
diámetro
de 3.49 cm
NOTA: Este kit permite un grosor de plataforma de hasta
1-1/4" (3,17 cm).
E
F
G
H
I
J
F
H
I
J
G
3 Cómo instalar el cuerpo
intermedio
□Desde debajo de la cubierta, inserta el cuerpo
intermedio (G) con la arandela de goma (H), la
arandela de metal (I) y la tuerca de montaje (J)
a través del oricio de montaje.
□Desde arriba, enrosca el conector (F) en el
cuerpo intermedio (G).
□Aprieta la tuerca de montaje (J) con una llave
para grifería, de modo que el conector (F) quede
a ras de la supercie de la cubierta con acabado.

4 Cómo quitar las tapas
protectoras
□Quita las tapas protectoras (P). Quita las bridas
(Q) de los cuerpos de la válvula (R y S). Ajusta
las arandelas de goma (T) y de metal (U), así
como las tuercas de montaje (V) en la parte
inferior de los cuerpos de la válvula (R y S).
14
Instalación (continuación)
Para obtener asistencia, llama al [phone].
5 Cómo instalar los cuerpos
de la válvula
□Desde la parte inferior de la plataforma, inserta
el cuerpo de la válvula con la arandela (S) de
goma (T), la arandela metálica (U) y el tornillo
de montaje (V) por los oricios del lado derecho
(agua fría).
□Desde arriba, enrosca la brida (Q) en la válvula
con la arandela (S).
□Aprieta la tuerca de montaje (V) con la llave de
grifería, de modo que la brida (Q) quede a ras
con la supercie de la plataforma con acabado.
□Repite este procedimiento para la válvula de
extremo para agua caliente (R) del lado
izquierdo (caliente).
6 Cómo conectar la mangueras
□Conecta las mangueras (W) a la parte inferior
de las válvulas de extremo de agua caliente y
fría (R & S) como se muestra.
□Alinea el cuerpo intermedio (G) en una posición
que haya espacio suciente para conectar las
mangueras (W).
□Con cuidado, dobla las mangueras (W) para que
quepan en el espacio disponible y con cuidado
enrosca los acopladores de la manguera (W)
a los lados del cuerpo intermedio (G). Aprieta
todas las conexiones con una llave.
P
Q
R
T
U
V
P
Q
S
T
U
V
S
T
U
V
Q
R
W
S
R
G
W

7 Cómo instalar el ensamblaje
del caño
□Instala el ensamblaje del caño (A) en el conector
(F). Asegúrate de que el ensamblaje del caño (A)
descanse rmemente sobre la cubierta.
□Presiona hacia abajo el conjunto del caño (A)
y aprieta el tornillo de jación (B) con la llave
hexagonal (Hex.: 3.2 mm, C) Inserta el
índice (D).
15
Instalación (continuación)
9 Cómo hacer las conexiones
del suministro de agua
□Conecta las líneas del suministro de agua (1)
a las entradas del grifo (2). (Las líneas de
suministro no están incluidas).
8 Cómo instalar la llave
□Enrosca el conector (O) en el vástago del
cartucho (1). Enrosca la brida (N) en la brida (Q).
Coloca la llave (K) sobre el conector (O). Coloca
el tornillo de jación (L) dentro de la llave (K) y
apriétalo con la llave hexagonal
(Hex.: 2.5 mm, M.)
□Coloca la otra llave sobre la válvula izquierda
(agua caliente) e instala de la misma manera.
C
D
A
B
F
LM
K
N
O
1
Q
1
2

16
Para obtener asistencia, llama al [phone].
Funcionamiento
1Cómo purgar las tuberías y
comprobar que no haya fugas
□Asegúrate de que las manijas del grifo estén
cerradas, abre el suministro del agua y comprueba
que no haya ltraciones. Si descubres alguna
ltración, verica tus conexiones para asegurarte
de que estén instaladas adecuadamente.
□Abre los manerales del suministro de agua fría
y caliente y deja que corran durante al menos
un minuto cada una. Esto elimina cualquier
desecho que pudiera dañar las piezas internas.
□Cierra el suministro de agua.
Cuidado y limpieza
□Para limpiar, usa un paño húmedo y seca con una toalla.
□No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta
mezcladora, pues ello anulará la garantía.
Solución de problemas
Problema Posible causa Solución
Hay ltración por el
maneral.
La tuerca del bonete se ha aojado y/o la
arandela está sucia o dañada.
□Aprieta la tuerca del bonete.
□Limpia la arandela o reemplázala.
El suministro de agua no
se corta completamente.
El cartucho está sucio o dañado. □Retira la llave para revisar el
cartucho.
□Limpia o reemplaza.
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver un dibujo detallado que muestra la
ubicación de las piezas enumeradas a continuación.
Hay una ltración en la
base del caño cuando
el grifo está abierto.
El aro tórico del conector ubicado debajo
del caño está desgastado.
□Quita el caño y coloca un aro
tórico nuevo.

17
Piezas de repuesto
Las etiquetas de identicación
de la mezcladora pueden
verse al quitar el maneral
del agua caliente.
*Especicar acabado
19 Arandela de goma RP64035
Pieza Descripción Número de pieza
Aro tórico RP60094
Pieza Descripción Número de pieza
17
18
Conector RP70459
1RP50054
2 Índice RP80534
3
4
5
6
7
Llave C RP13452*
8
Tornillo de jación RP50002
9
Brida RP80533*
Tornillo de jación
15
Brida RP70549
10
13
14
Aro tórico RP60098
16
Tuerca del bonete RP70001
Conector RP50003
11 Cartucho H RP20067
Arandela metálica RP64024
Tuerca de montaje RP56014
Llave H RP13451*
Arandela de goma RP64023
Aro tórico RP60056
Manguera RP70042
21
22
Tuerca de montaje RP56088
20 Arandela metálica RP64036
Cartucho C RP2006812
22
1
2
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21 14
3

¿Problemas, preguntas o piezas faltantes?
Llama al servicio al cliente de Belle Forêt
de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
[phone]
Conserva este manual para uso futuro.

MERCI
GUIDE D’INSTALLATION
ET D’ENTRETIEN
Modèle n°
67416-3C01
67416-3C04
67416-3C27H2
ROBINET DE BAIGNOIRE ROMAINE À DEUX MANETTES
Nous vous remercions d’avoir fait conance à Belle Forêt en achetant ce robinet de baignoire romaine. Nous
efforçons en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez
visiter notre site en ligne pour consulter notre gamme complète de produits pour vos besoins de rénovation
résidentielle. Merci d'avoir choisi Belle Forêt!
UGS n°
718728
718731
718730
Questions, problèmes, pièces manquantes?
Appelez le service à la clientèle de Belle Forêt
entre 8het 19h, HNE, du lundi au vendredi au
entre 9het 18h, HNE, le samedi au
[phone]

Tournevis
cruciforme Clé pour
lavabo
Clé à
molette
Lunettes de
protection
Conduites
d'alimentation
20
Table des matières
Information importante
□ Respectez tous les codes de plomberie et du bâtiment locaux.
□ Couvrez l'évacuation de l’évier pour éviter de perdre des pièces.
□ Consultez la section entretien et nettoyage comprise dans ce guide.
Pré-installation
PLANIFICATION DE L’INSTALLATION
Avant de commencer l’assemblage de ce produit, assurez-vous que toutes les pièces sont présentes. Comparez
les pièces avec la section Contenu de l’emballage. Si une pièce est manquante ou endommagée, ne tentez pas
d’assembler ce produit. Communiquez avec le service à la clientèle pour obtenir des pièces de rechange.
OUTILS ET QUINCAILLERIE REQUIS
Information importante ..........................20
Garantie...................................................20
Pré-installation.......................................20
................20
Outils et quincaillerie requis................20
Contenu de l’emballage.......................21
Installation..............................................22
Utilisation ................................................25
Entretien et nettoyage ............................25
Pièces de rechange ................................26
Dépannage .............................................25
Garantie
GARANTIE À VIE LIMITÉE
Les produits Belle Forêt sont fabriqués selon des normes de qualité et une exécution supérieures et sont couverts
par notre garantie à vie limitée. Les produits Belle Forêt sont garantis à l'acheteur original être exempts de vices de
matériaux ou de fabrication. Nous remplacerons GRATUITEMENT tout produit ou pièces qui s’avère (nt) défectueux
(ses). Il vous suft d’appeler le (800)880-8164 pour recevoir l’article de rechange. Une preuve d’achat (facture
originale) de l’acheteur original doit être disponible pour toute réclamation au titre de la garantie Belle Forêt.
Cette garantie exclut tous dommages indirects et accessoires et toutes les défaillances découlant d’une mauvaise
utilisation, d’une utilisation abusive ou de l’usure et de la détérioration normales. Cette garantie exclut tout usage
industriel ou commercial. Pour de tels usages, il est offert aux acheteurs par les présentes une garantie limitée de
cinq ans à compter de la date d'achat, tous les termes de la garantie ci-dessus étant applicables à l'exception de
la durée.
Certains états et provinces n’autorisent pas l’exclusion ou la restriction des dommages indirects et accessoires;
par conséquent les restrictions précédentes pourraient ne pas s'appliquer à votre cas. En vertu de la présente
garantie, vous bénéciez de droits juridiques particuliers, toutefois d'autres droits peuvent s'appliquer selon la
province où vous résidez. Veuillez contacter le (800)880-8164 pour obtenir davantage d’informations.
