Glacier bay 67569W-6001 Assembly instructions

THANK YOU
INSTALLATION AND CARE GUIDE
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Model#
67569W-6001
67569W-6004
SINGLE-HANDLE LAVATORY FAUCET
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this lavatory
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
8/2015 REV.01YOW
SKU#
703444
703440

2
Table of Contents
Safety Information....................................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Tools Required .......................................2
Package Contents..................................3
Installation................................................4
Operation...................................................7
Care and Cleaning ....................................8
Service Parts ........................................... 8
Safety Information
Please read and understand this entire manual before
attempting to assemble, operate, or install the product. CAUTION: Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents section. If any part is missing or damaged, do not attempt to install the product.
TOOLS REQUIRED
Adjustable
wrench
Safety
goggles (2) Supply
lines
SILICONE
Silicone Hacksaw
Pliers

3

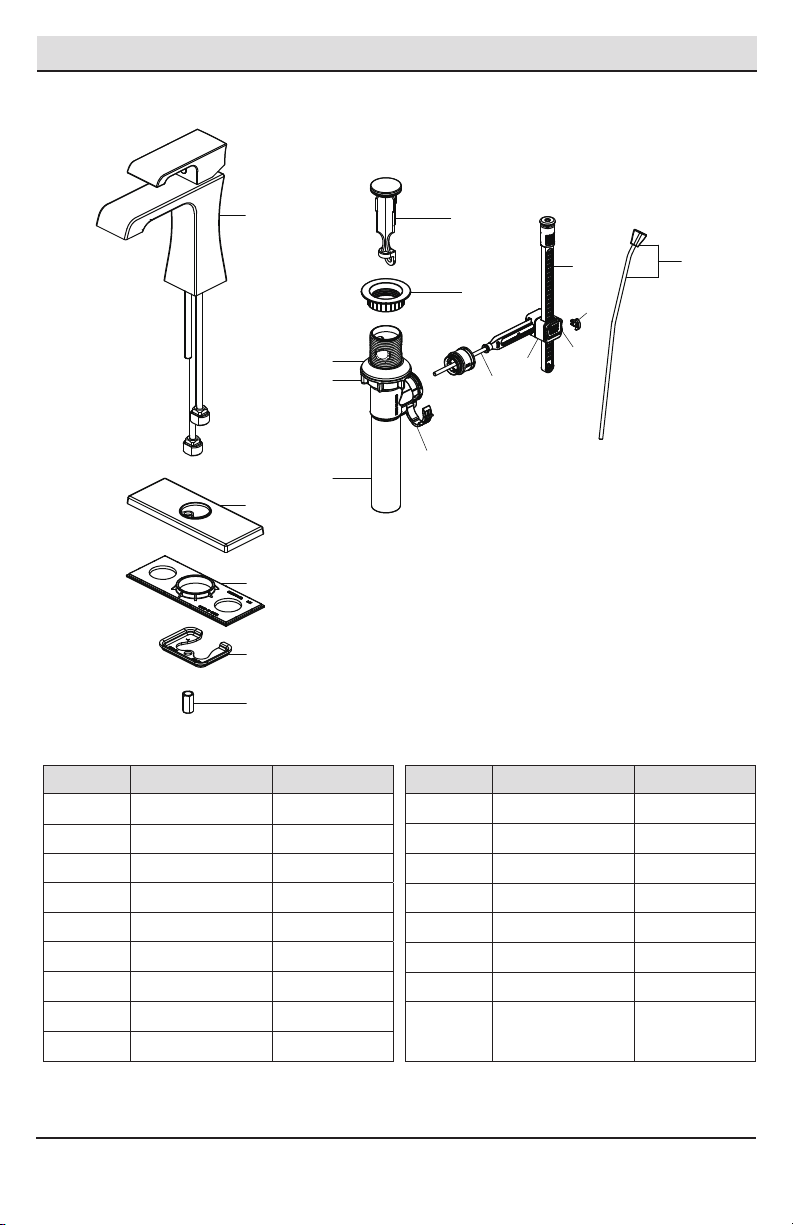

Pre-Installation (continued)
PACKAGE CONTENTS
Part Description Quantity
A 1Faucet assembly
B 1Escutcheon
C
D
1
1
Gasket
Washer
F 1Stopper
G 1Flange
H 1Gasket
I 1Nut
J 1Pop-up body
K 1Clip
L 1Horizontal rod
M 2Button
O 1Strap
P 1Clip
N 2Slip joint
Part Description Quantity
Q 1Lift rod assembly
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
A
B
C
D
E
F
G
H
I
JK
L
M
N
P
OQ
E1
Nut

Installation
4
1 Installing the faucet assembly
CAUTION: Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Shut off the water supply. Remove the old
faucet.
2 Installing the faucet assembly
□Place the spout assembly (A) through the middle
mounting hole in the sink.
□Secure the spout assembly (A) with the washer
(D) and the nut (E). Use the basin wrench to
tighten the nut (E).
□Place the escutcheon (B) and the gasket (C) on
the bottom of the new faucet assembly (A).
□Place the faucet assembly (A) through the
mounting holes in the sink.
□Secure the spout assembly (A) with the washer
(D) and the nut (E). Use the basin wrench to
tighten the nut (E).
NOTE: If the sink is uneven, use silicone under the
gasket (C).
E
D
A
E
D
A
B
C
NOTE: This step is for no escutcheon installation (optional).
If the escutcheon will be used, install the faucet assembly
as described in step 2.
NOTE: This step is for escutcheon installation (optional).
If the escutcheon will not be used, install the faucet
assembly as described in step 1.
3 Making the waterline
connections
NOTE: The hot side inlet tube is indcated by a label.
If the label is not present, the hot supply tube is the longer
of the two inlet tubes.
□Use 1/2 in. I.P.S. faucet connections (2), or use
supply line coupling nuts (3) (not included) with
a 3/8 in. O.D. ball-nose riser (1).
NOTE: Before tightening the faucet connector to the water
supply, apply a second wrench to the supply tube tting.
This will prevent the supply tube from moving or twisting
when tightening the faucet connector. Do not overtighten.
3
12

HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
5

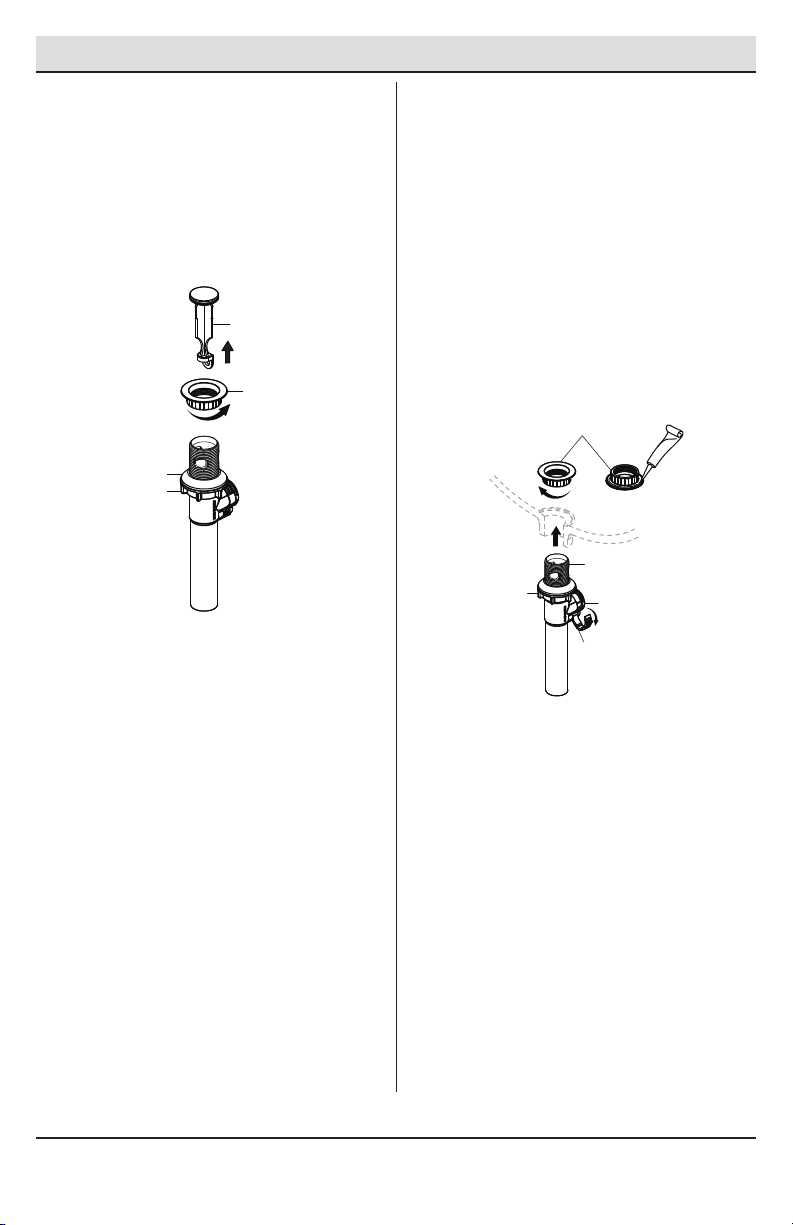

Installation (continued)
4 Preparing the pop-up assembly
□Remove the stopper (F) and ange (G).
□Screw the nut (I) all the way down, and push
the gasket (H) down.
5 Installing the pop-up body and
pop-up flange
□Apply silicone to the underside of the ange (G).
□Insert the pop-up body (J) into the sink. Screw
the ange (G) onto the pop-up body (J). The
pivot hole (1) must face the back of the sink.
□Use the groove joint pliers to tighten the nut (I),
but do not over tighten. Do not turn the pop-up
body (J) while tightening the nut (I) or the
sealant may not seal properly. Clean away any
excess putty.
□Open the easy install rotating clip (K).
G
F
I
H
J
G
1
I
K
SILICONE
Open

6
Installation (continued)
6Installing the horizontal rod,
stopper, and strap
□Install the horizontal rod (L) and stopper (F), as
shown (1) and (2). Make sure the horizontal
rod (L) insert into the pop-up body (J)
completely, as shown (3).
□Close the easy install rotating clip (K).
7 Adjusting the length of
horizontal rod
□If the horizontal rod (L) is too long, as shown in
Fig 1, the length can be adjusted.
□After the plastic portion is positioned properly,
reinstall the clip (P) as shown in Fig 3
□Remove the clip (P) from the horizontal rod (L).
Slide the plastic portion of the rod to adjust to the
desired length. The excess length (1) can be
removed by snapping off with pliers at the
perforated segment, or cut off with a saw.
NOTE: If the horizontal rod of the pop-up assembly is too
long, do not cut, it can be adjusted.
F
Close
1
K
L
2
J
3
Fig 2
Fig 1
L
Wall
P
L
P
1
L
Fig 3
M

7

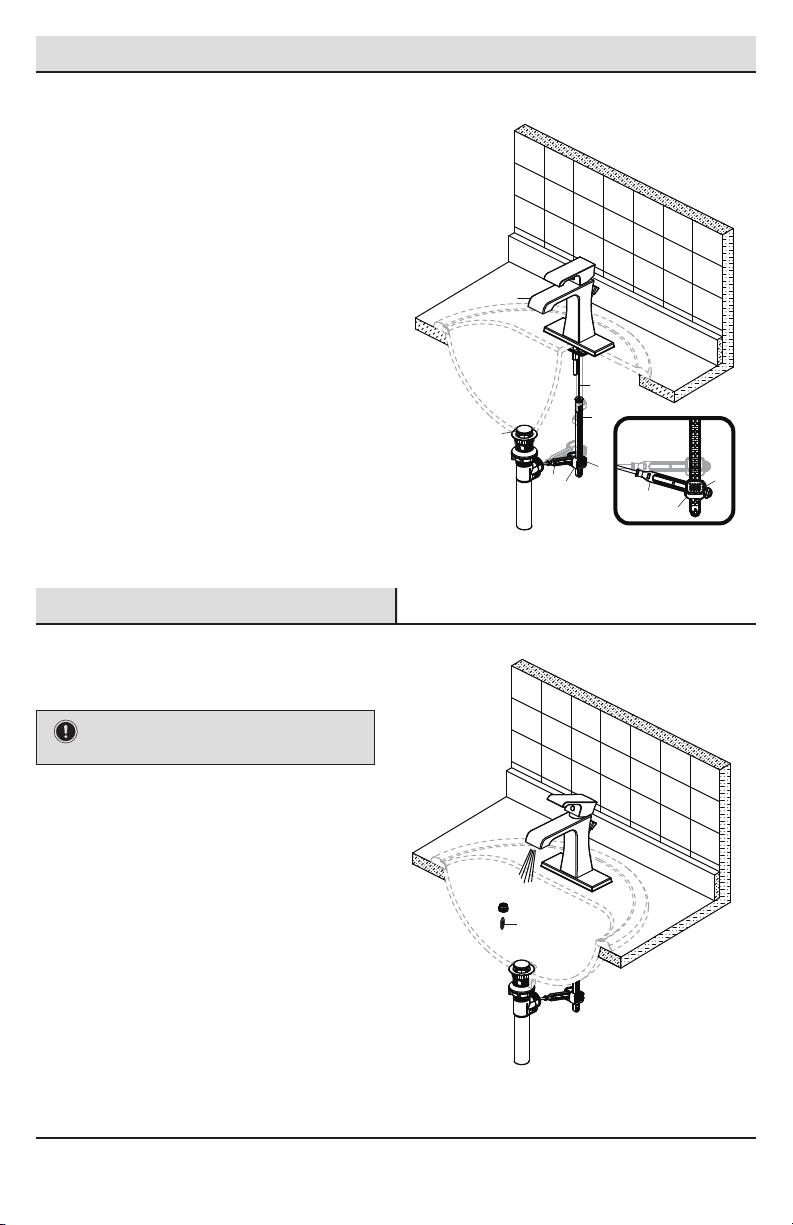

Installation (continued)
1Flushing and checking for leaks
□Turn on the water supply and allow both hot
and cold water to run for at least one minute
each. This ushes away any debris that could
cause damage to internal parts.
□While the water is running, check for leaks.
□Turn off the water and replace the aerator.
Operation
8 Installing the lift rod
□Push the pivot rod (L) to the down position until
the stopper (F) is completely open. Press the
button (M) on the slip joint assembly (N) and
adjust the vertical rod (O) up or down and front
or back along the pivot rod (L) until the vertical
rod (O) is in the correct position to engage with
the lift rod (Q). Press lift rod (Q) into the top of the
vertical rod (O) until it engages.
□Operate the lift rod (Q) up and down to verify that
the stopper opens and closes correctly.
□Slide the lift rod (Q) through the faucet assembly (A)
until the knob rests on the faucet assembly.
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
IMPORTANT: After installation is complete, remove the
aerator with the coin (AA) to ush the water lines.
M
N
L
F
A
N
L
M
O
Q
AA

8

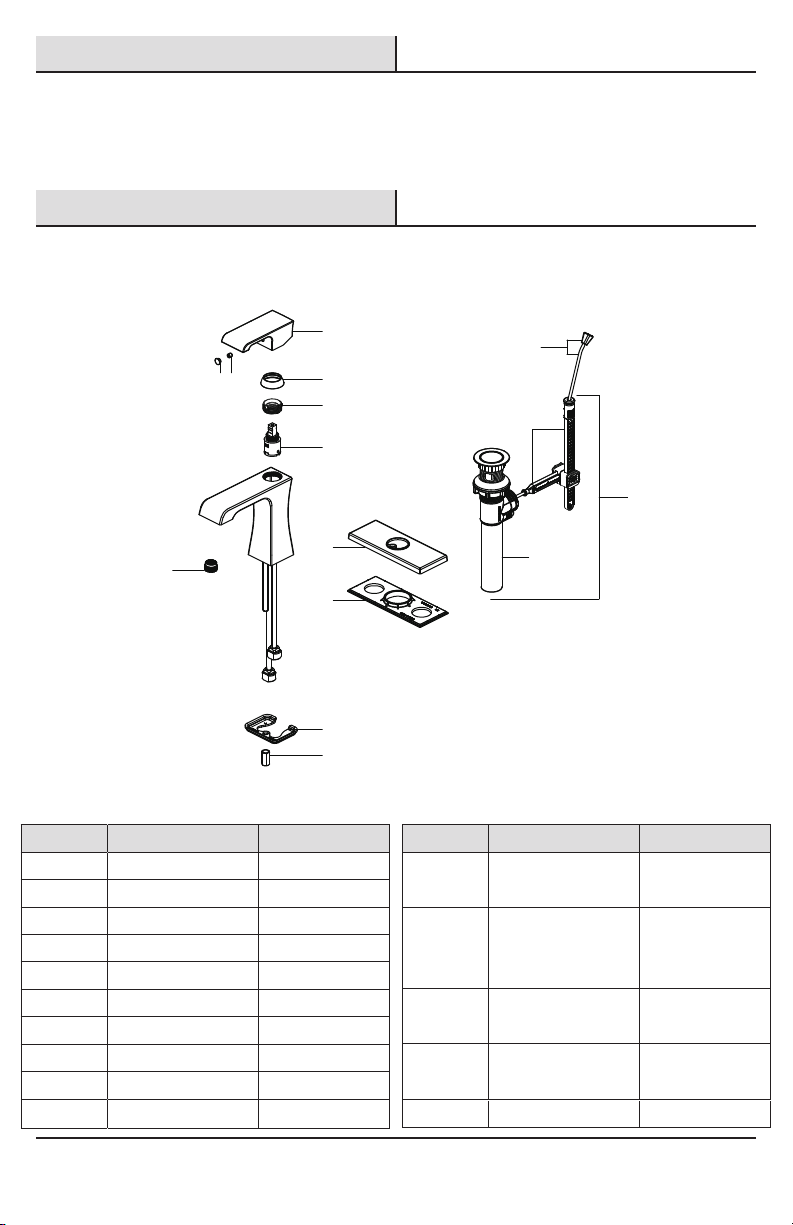

Care and Cleaning
□
□
□Do not use abrasive cleaners when cleaning this faucet.
Service Parts
*Specify Finish
Part Description Part Number
1 RP13321*
2 Set screw RP50113
3 Index RP80397
4 Cap RP80184*
5 Bonnet RP70224
6 Cartridge RP20031
7 Washer RP70228
Handle
9Escutcheon RP80398*
13 Easy install drain
assembly RP40191*
14 Lift rod & Lift rod knob RP40184*
Part Description Part Number
12 Easy install drain
assembly less body RP40193
8 Nut RP56026
10 Gasket RP80399
11 Easy install drain
body RP40192*
12
13
1
23 4
5
6
7
8
9
10
14
11
15
15 Aerator RP30209

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Retain this manual for future use.

GRACIAS
GUÍA DE USO Y MANTENIMIENTO
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Modelo núm.
67569W-6001
67569W-6004
GRIFO PARA LAVAMANOS, DE UNA SOLA LLAVE
Agradecemos la conanza que has depositado en Glacier Bay al comprar este grifo para lavamanos. Nos esforzamos
por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por
elegir a Glacier Bay!
SKU núm.
703444
703440

11
Tabla de contenido
Información de seguridad......................11
Garantía...................................................11
Pre-instalación .......................................11
.............11
Herramientas necesarias ....................11
Contenido del paquete.........................12
Instalación ..............................................13
Funcionamiento......................................16
Cuidado y limpieza ................................17
Piezas de repuesto ................................17
Información de seguridad
Lee y comprende este manual completo antes de
intentar ensamblar, operar o instalar el producto. PRECAUCIÓN: Cierra siempre el suministro de agua
antes de quitar un grifo existente o reemplazar cualquier
pieza de un grifo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
Garantía
GARANTÍA LIMITADA DE POR VIDA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Glacier Bay garantiza al comprador consumidor original que sus productos
no presentan defectos materiales o de fabricación. Simplemente, devuelva el producto o pieza a
cualquiera de las tiendas minoristas de The Home Depot o llame al 1-855-HD-GLACIER (1-855-434-5224)
para recibir el artículo de reemplazo. El comprobante de compra (recibo de venta original) del comprador consumidor
original debe estar disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores se les
extiende en la presente una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuentes,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicarse a su caso. Esta garantía le otorga derechos
tienda o llame al 1-855-HD-GLACIER para obtener más detalles.
Planicación de la instalación
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la sección de contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
HERRAMIENTAS NECESARIAS
Llave
ajustable Gafas de
seguridad Líneas de
suministro
Silicona Sierra para
metales
Alicate
SILICONE

A 1Ensamblaje del grifo
B 1Placa protectora
C1 Junta
F 1Tapón
G 1Brida
H 1Junta
I 1Tuerca
J 1Cuerpo emergente
K 1Sujetador
L 1Varilla horizontal
M 2Botón
O 1Correa
P 1Sujetador
N 2Alicate ajustable
Q 1
Ensamblaje de la
varilla de elevación
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
12
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad Pieza Descripción Cantidad
A
B
C
D
E
F
G
H
I
JK
L
M
N
P
OQ
D 1Arandela
E1 Tuerca

13
Instalación
1 Cómo instalar el ensamblaje
del grifo
□Cierra el suministro de agua. Retira el grifo
anterior.
□Coloca el ensamblaje del grifo (A) en los oricios
de montaje del lavamanos.
□Asegura el ensamblaje del caño (A) con la
arandela (D) y la tuerca (E). Usa una llave para
grifería para apretar la tuerca (E).
□Coloca el ensamblaje del grifo (A) en los oricios
de montaje del lavamanos.
□Asegura el ensamblaje del caño (A) con la
arandela (D) y la tuerca (E). Usa una llave para
grifería para apretar la tuerca (E).
2 Cómo instalar el ensamblaje
del grifo
□Coloca la placa protectora (B) y la junta (C) en la
parte inferior del ensamblaje del grifo nuevo (A).
NOTA: Si el lavamanos es irregular, usa silicona debajo
de la junta (C).
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de quitar un grifo existente o reemplazar cualquier
pieza de un grifo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
E
D
A
E
D
A
B
C
NOTA: Este paso es para una instalación sin placa
protectora (opcional). Si se va a usar una placa protectora,
instala el ensamblaje del grifo como se describe en el
paso 2.
NOTA: Este paso es para la instalación de la placa
protectora (opcional). Si no usarás la placa protectora,
instala el ensamblaje del grifo como se describe en el
paso 1.
3
12
9Cómo hacer las conexiones de
las tuberías de agua
NOTA: El tubo de entrada del agua caliente se identica
con una etiqueta. Si no encuentras la etiqueta, el tubo de
suministro del agua caliente es el más largo de los dos
tubos de entrada.
□Usa conexiones de grifos de 1/2" (1,27 cm) IPS (2)
o tuercas de acoplamiento de líneas de suministro
(3) (no incluidas) con un tubo montante de bola de
diámetro exterior de 3/8" (0,95 cm) (1).
NOTA: Antes de apretar el conector del grifo al suministro
de agua, ja el accesorio de la tubería de suministro
colocando una segunda llave . Esto evitará que la tubería de
suministro se mueva o gire cuando aprietes el conector del
grifo. No aprietes demasiado.

HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
14
Instalación (continuación)
4 Cómo preparar el ensamblaje
emergente
□Retira el tapón (F) y la brida (G).
□Enrosca la tuerca (I) hasta el límite. Presiona
la junta (H) hacia abajo.
5 Cómo instalar el cuerpo
emergente y la brida emergente
□Aplica silicona en el lado inferior de la brida (G).
□Inserta el cuerpo emergente (J) en el lavamanos.
Enrosca la brida (G) en el cuerpo emergente (J).
El oricio del pivote (1) debe mirar hacia la parte
trasera del lavamanos.
□Usa el alicate articulado de extensión para
apretar la tuerca (I), pero no la aprietes
demasiado. No gires el tapón emergente
mientras ajustas la tuerca o el sellador no
sellará apropiadamente. Limpia el exceso de
masilla.
□Abre el sujetador giratorio fácil de instalar (K).
G
F
I
H
J
G
1
I
K
SILICONE
Abrir

7 Cómo ajustar el largo de la
varilla horizontal
□Si la varilla horizontal (L) es demasiado larga,
como se muestra en la Fig. 1, es posible ajustar
el largo.
□Después de ubicar adecuadamente la parte plástica,
vuelve a instalar el sujetador (P), como se muestra
en la Fig. 3.
□Quita el sujetador (P) de la varilla horizontal (L).
Desliza la parte plástica de la varilla para ajustar
al largo deseado. Es posible acortar el largo (1),
cortando con alicates o con una sierra en el
segmento perforado.
NOTA: Si la varilla horizontal del ensamblaje emergente
es demasiado larga, no la cortes, ya que puede ajustarse.
15
Instalación (continuación)
6Cómo instalar la varilla
horizontal, el tapón y la correa
□Instala la varilla horizontal (L) y el tapón (F) tal
como se muestra en (1) y (2). Asegúrate de que
la varilla horizontal (L) se inserte completamente
en el cuerpo emergente (J), como se muestra
en (3) .
□Cierra el sujetador giratorio fácil de instalar (K).
F
Cerrar
1
K
L
2
J
3
Fig 2
Fig 1
L
Pared
P
L
P
1
L
Fig 3
M

16
Instalación (continuación)
8 Cómo instalar la varilla de
elevación
1Cómo purgar las tuberías y
comprobar que no haya fugas
□Abre el suministro de agua y deja correr agua
fría y caliente durante al menos un minuto
cada una. Esto enjuagará cualquier suciedad
que podría dañar las piezas internas.
□Con el chorro abierto, verica que no haya
fugas.
□Cierra el suministro de agua y vuelve a colocar
el aireador.
Funcionamiento
IMPORTANTE: Después de terminar la instalación, retira
el aireador con la moneda (AA) para descargar las tuberías
de agua.
□Empuja la varilla pivotante (L) hacia abajo hasta que
el tapón (F) esté completamente abierto. Presiona el
botón (M) en el ensamblaje del alicate ajustable (N) y
ajusta la varilla vertical (O) arriba o abajo y hacia
adelante o atrás a lo largo de la varilla pivotante (L)
hasta que la varilla vertical (O) esté en la posición
correcta para engancharla con la varilla de
elevación (Q). Presiona la varilla de elevación (Q) en
la parte superior de la varilla vertical (O) hasta que se
enganche.
□Mueve la varilla de elevación (Q) hacia arriba y abajo
para vericar que el tapón se abre y cierra
correctamente.
□Desliza la varilla de elevación (Q) a través del
ensamblaje del grifo (A) hasta que la perilla
esté apoyada sobre este.
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
M
N
L
F
A
N
L
M
O
Q
AA

Cuidado y limpieza
□Conserva el acabado del grifo aplicando cera no abrasiva.
□Cuando uses limpiadores no abrasivos, enjuaga de inmediato cuando termines de limpiar el grifo.
□No uses limpiadores abrasivos para limpiar este grifo.
17
Piezas de repuesto
*Especicar acabado
Pieza Descripción Número de pieza
1 RP13321*
2 Tornillo de jación RP50113
3 Índice RP80397
4 Tapa RP80184*
5 Bonete RP70224
6 Cartucho RP20031
7 Arandela RP70228
Llave
9Placa protectora RP80398*
13
Ensamblaje de
desagüe fácil de
instalar
RP40191*
14
Varilla de elevación y
perilla de la varilla de
elevación
RP40184*
Pieza Descripción Número de pieza
12
Cuerpo del desagüe
que no necesita
ensamblaje y es fácil
de instalar
RP40193
8 Tuerca RP56026
11 Cuerpo del desagüe
fácil de instalar RP40192*
12
13
1
2
34
5
6
7
8
9
10
14
11
10 Junta RP80399
15
15 Aireador RP30209

¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Conserva este manual para uso futuro.

THANK YOU
GUIDE D’INSTALLATION
ET D’ENTRETIEN
Questions, problèmes, pièces manquantes?
Avant de retourner au magasin, appelez le service à la clientèle
Glacier Bay entre 8het 19h, HNE, du lundi au vendredi au
entre 9het 18h, HNE, le samedi au
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Modèle n°
67569W-6001
67569W-6004
ROBINET DE LAVABO À UNE SEULE MANETTE
Nous vous remercions d'avoir fait conance à Glacier Bay en achetant ce robinet de salle de bains. Nous efforçons
en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez visiter notre
site en ligne pour consulter notre gamme complète de produits pour vos besoins de rénovation résidentielle.
Merci d'avoir choisi Glacier Bay!
UGS n°
703444
703440

20
Table des matières
Consignes de sécurité............................20
Garantie...................................................20
Pré-installation.......................................20
................20
Outils requis.........................................20
Contenu de l’emballage.......................21
Installation..............................................22
Utilisation ................................................25
Entretien et nettoyage ............................26
Pièces de rechange ................................26
Consignes de sécurité
Veuillez lire et comprendre la totalité de ce guide
avant d’assembler, d'utiliser ou d’installer ce produit. ATTENTION : Coupez toujours l’alimentation en eau
avant d’enlever un robinet existant ou de remplacer
n’importe quelle partie du robinet. Ouvrez la poignée du
robinet pour libérer la pression de l’eau et vous assurer
que l’alimentation en eau est complètement coupée.
Garantie
GARANTIE À VIE LIMITÉE
Les produits Glacier Bay sont fabriqués selon des normes de qualité et une exécution supérieures et sont couverts
par notre garantie à vie limitée. Les produits Glacier Bay sont garantis à l'acheteur original être exempts de vices
de matériaux ou de fabrication. Nous remplacerons GRATUITEMENT tout produit ou pièce qui s’avèrera être
défectueux. Tout simplement, retournez le produit/pièce à l’un des magasins Home Depot ou composez le
1-855-HD-GLACIER (1-855-434-5224) pour recevoir un article de remplacement. Une preuve d’achat (facture
originale) de l’acheteur original doit être disponible pour toute réclamation au titre de la garantie Glacier Bay.
Cette garantie exclut tous dommages indirects et accessoires et toutes les défaillances découlant d’une mauvaise
utilisation, d’une utilisation abusive ou de l’usure et de la détérioration normales. Cette garantie exclut tout
usage industriel ou commercial. Pour de tels usages, il est offert aux acheteurs par les présentes une garantie
limitée de cinq ans à compter de la date d'achat, tous les termes de la garantie ci-dessus étant applicables à
l'exception de la durée.
Certains états et provinces n’autorisent pas l’exclusion ou la restriction des dommages indirects et accessoires;
par conséquent les restrictions précédentes pourraient ne pas s'appliquer à votre cas. En vertu de la présente
garantie, vous bénéciez de droits juridiques particuliers, toutefois d'autres droits peuvent s'appliquer selon la
province où vous résidez. Pour de plus amples renseignements, rendez-vous dans un magasin ou composez le
1-855-HD-GLACIER.
Pré-installation
PLANIFICATION DE L’INSTALLATION
OUTILS REQUIS
Avant de commencer l’assemblage de ce produit, assurez-vous que toutes les pièces sont présentes. Comparez
les pièces avec la liste du Contenu de l’emballage. Si une pièce est manquante ou endommagée, ne tentez pas
d’assembler ce produit.
Clé à
molette
Lunettes de
protection Conduites
d'alimentation
Silicone Scie à
métaux
Pinces
SILICONE
