Glacier bay HD461-7027D Assembly instructions

THANK YOU
INSTALLATION AND CARE GUIDE
TWO-HANDLE ROMAN TUB FAUCET
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this roman tub
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
8/2016 REV.01YOW
Model#
HD461-7027D
SKU#
000000
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM

Phillips
screwdriver Basin
wrench
2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Package Contents..................................3
Installation................................................4
Care and Cleaning ....................................7
Troubleshooting........................................7
Service Parts ........................................... 8
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact customer service
for replacement parts.
TOOLS AND HARDWARE REQUIRED
Adjustable
wrench
Safety
goggles
(2) Supply
lines
Tools and Hardware Required ...............2
Operation...................................................7
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that prove defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.

3
Pre-Installation (continued)

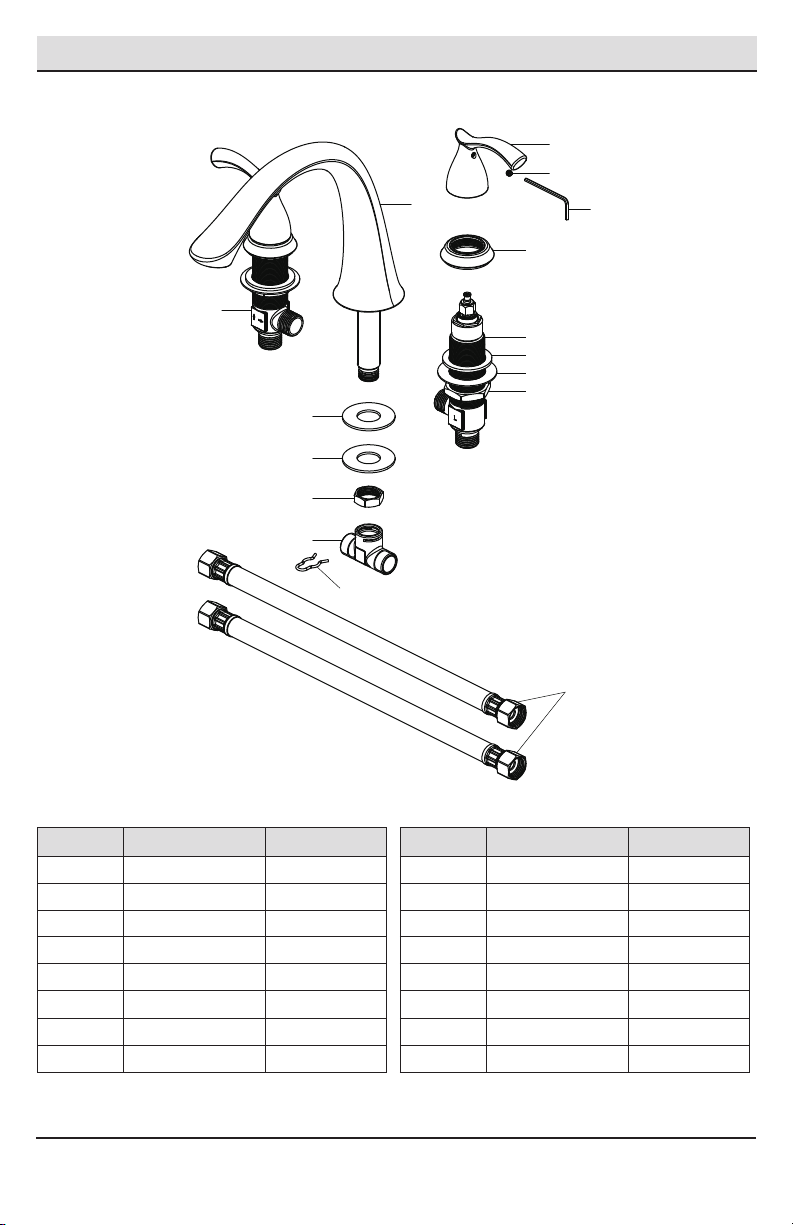

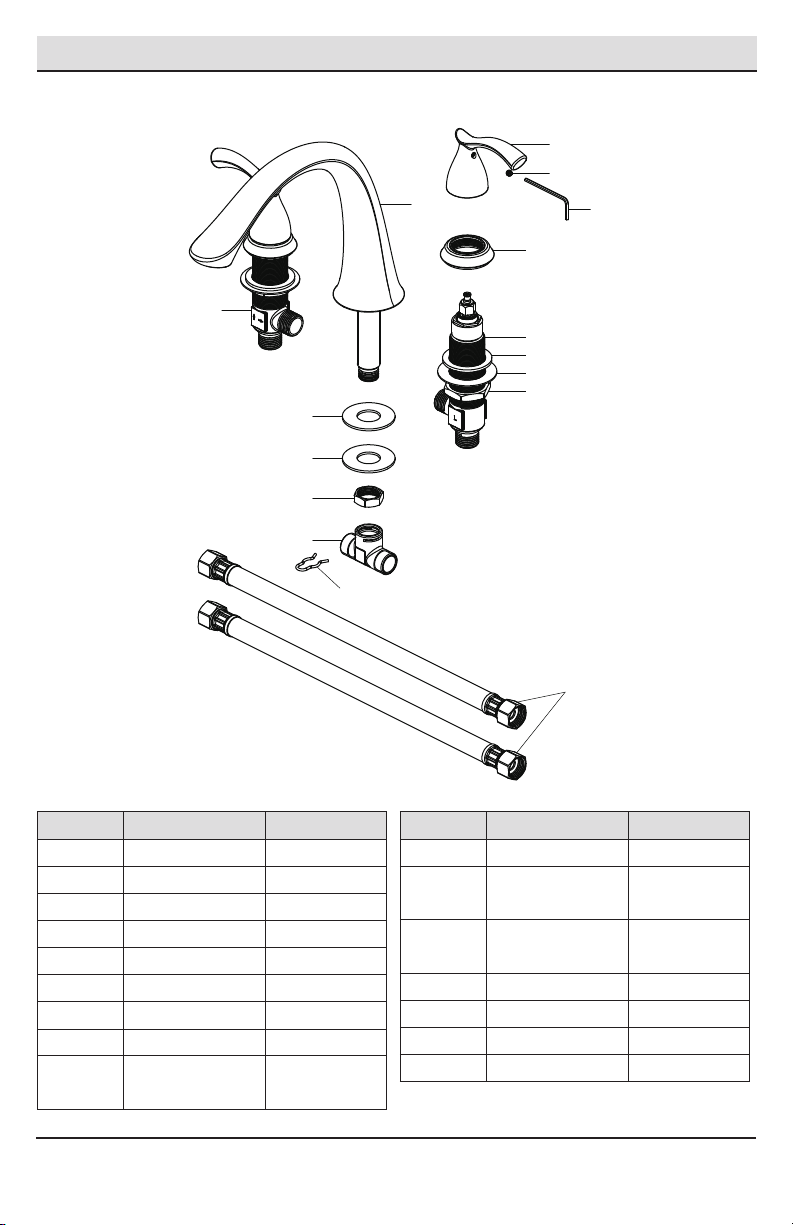

PACKAGE CONTENTS
Part Description Quantity
ET-tube 1
FClip 1
G 2
HSet screw 2
Handle
Part Description Quantity
ASpout assembly 1
BRubber washer 1
CMetal washer 1
DMounting nut 1
MRubber washer 2
NMetal washer 2
O 2
PHose 2
Mounting nut
I2.5mm hex wrench 1
JFlange 2
KHot end valve 1
LCold end valve 1
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P

4
Installation
1 Preparing for installation
CAUTION: Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.

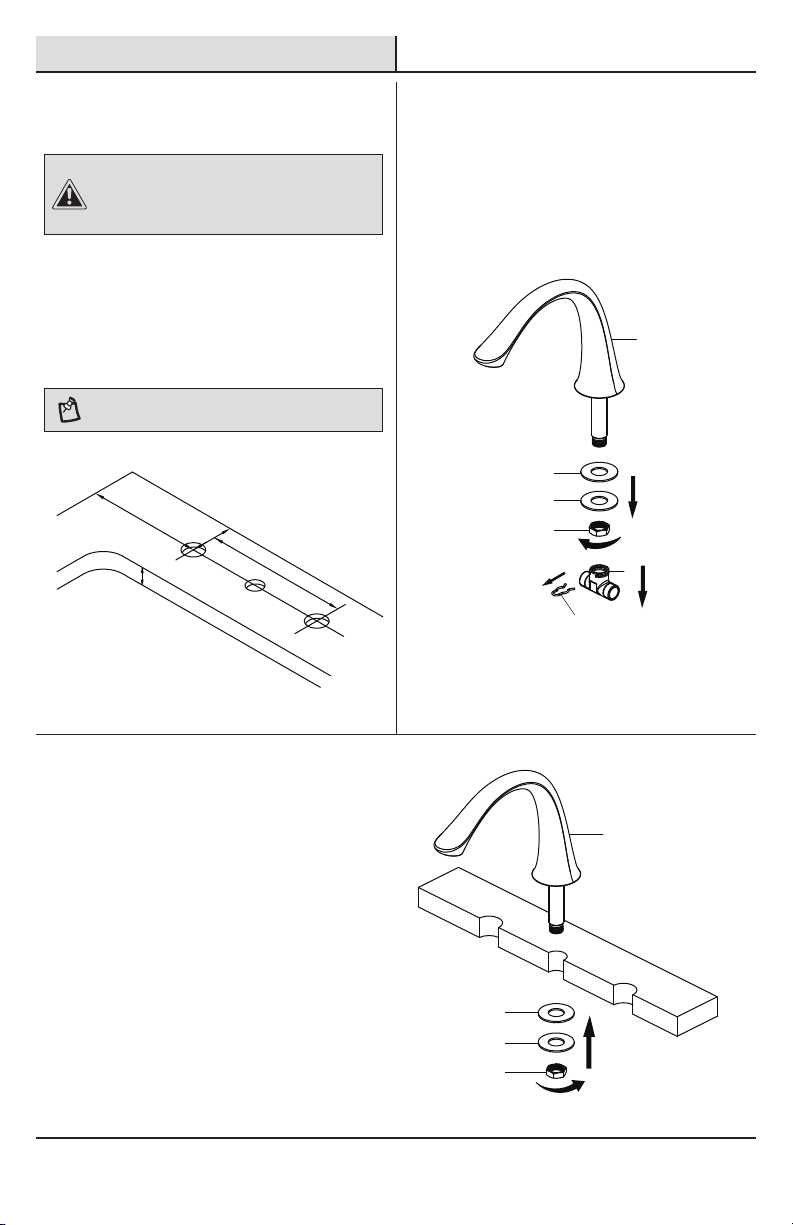

2 Removing the mounting kits
□Remove the clip (F) and T-tube (E) from the
spout assembly (A).
□Loosen the mounting nut (D) and remove the
washers (B & C) from the spout assembly (A).
□Shut off the water supply. Remove the old
faucet.
□Clean the mounting surface.
□Drill 1-3/8 in. holes in the nished deck as
shown in the diagram below.
5 in. min.
8~16 in.
3 in. min.
1-1/4 in. MAX. DECK THICKNESS
1-3/8 in.
Diamter
1-1/8 in.
Diamter
1-3/8 in.
Diamter
NOTE: This kit allows up to 1-1/4 in. deck thickness.
3 Installing the spout assembly
□Insert the spout assembly (A) through the hole
in the deck.
□Secure the spout assembly (A) with the rubber
washer (B), metal washer (C) and mounting
nut (D).
A
B
C
D
E
F
A
B
C
D

5
Installation (continued)

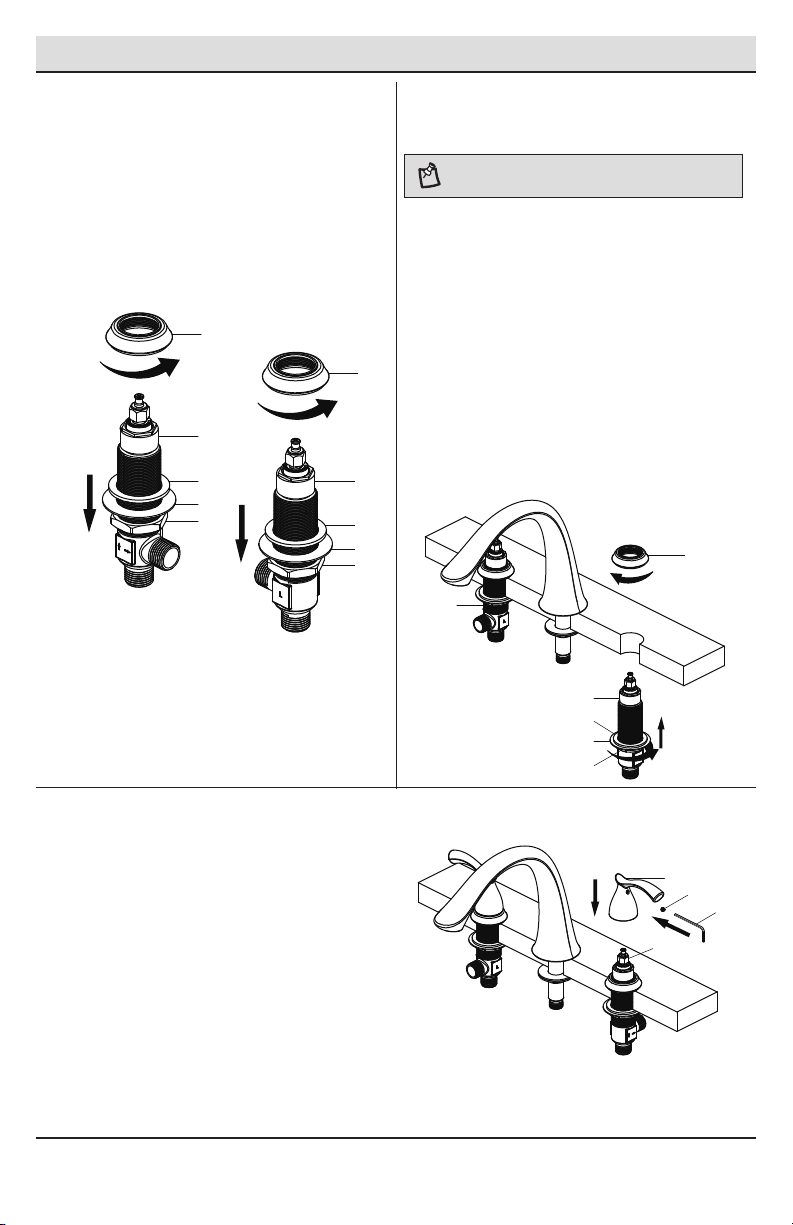

4 Removing the mounting kits
□Loosen the anges (J) from the valve bodys
(K & L). Adjust the rubber washers (M), metal
washers (N) and mounting nuts (O) to the
bottom of valve bodys (K & L).
5 Installing the valve bodies
□From underneath the deck, insert the cold end
valve (L) with the rubber washer (M), metal
washer (N) and mounting nut (O) through
the hole on the right (cold) side.
□From above, thread the ange (J) onto the
valve body (L).
□Tighten the mounting nut (O) using a basin
wrench, so that the ange (J) sits ush against
the nished deck surface.
□Repeat this procedure for the hot end valve (K)
on the left (hot) side.
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
J
L
M
N
O
K
M
N
O
J
K
L
M
N
O
J
NOTE: The hot end valve is identied with a label.
GHI
1
6 Installing the handle
□Place the handle (G) onto the inverter (1). Place
the set screw (H) into handle (G) and tighten set
screw (H) with the Hex wrench (Hex: 2.5mm, I).
□Place the other handle onto the left (hot) valve
and install the same way.

6
Installation (continued)
7 Installing the T-tube
□From below the deck, push the T-tube (E) onto
the spout shank (1) until it is completely seated.
Place the clip (F) through the slots (2).
9 Making the water supply
connections
□Connect the water supply lines (1) to the
faucet inlets (2). (Supply lines are not
included.)
1
2
8 Connecting the hoses
□Connect the hoses (P) to the bottom of the
hot and cold end valves (K & L), as shown.
□Align the T-tube (E) in a position that will
allow maximum clearance to connect the
hoses (P).
□Carefully bend the hoses (P) to t in the
available space, and carefully thread the hose
(P) couplings onto the sides of the T-tube (E).
Tighten all connections with a wrench.
E
F
1
2
P
L
K
E
P

7

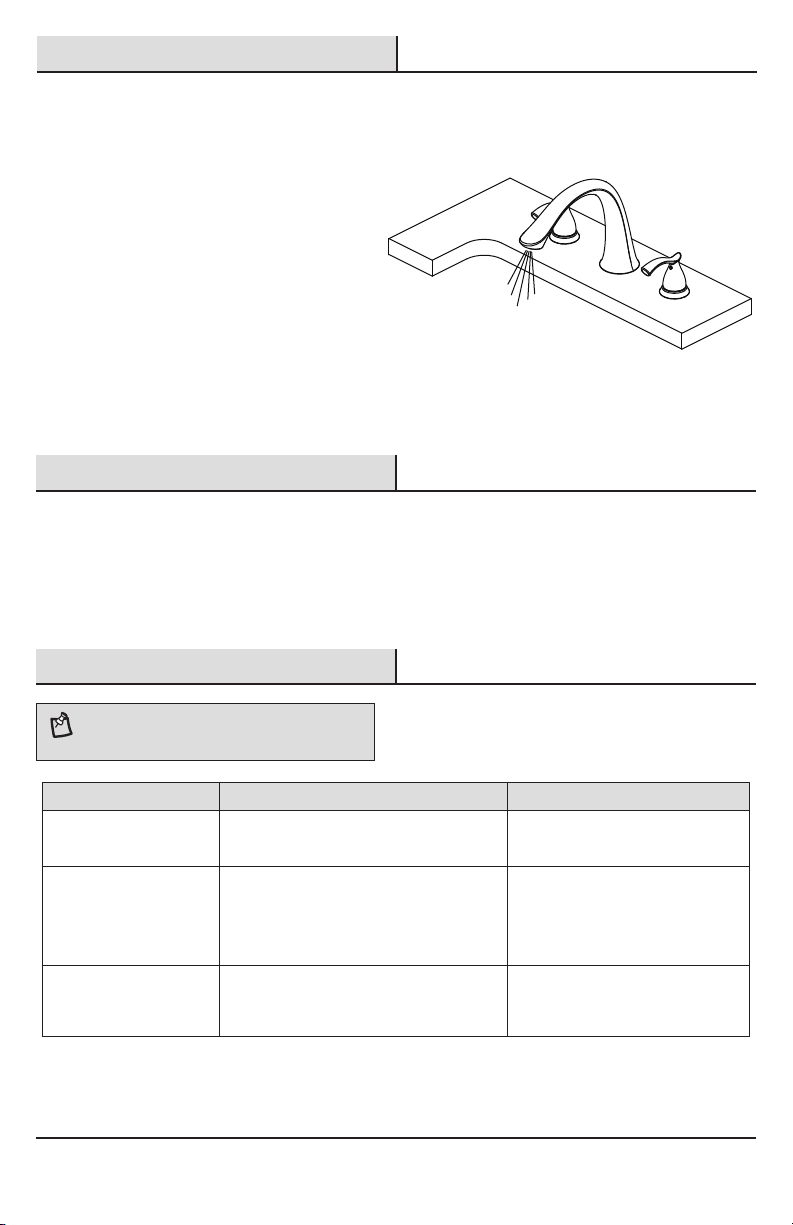

Operation
1Flushing and checking for leaks
□Ensure the faucet handles are in the off position,
and turn on the water supply and check for leaks.
If you discover any leaks, check your connections
to ensure they are installed properly.
□Turn on the hot and cold handles to allow the
water to run for at least one minute. This
ushes away any debris that could cause
damage to internal parts.
□Turn off the water.
Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Troubleshooting
Problem Possible Cause Solution
There are leaks from the
handle.
The bonnet nut has come loose and/or the
washer is dirty or damaged.
□Tighten the bonnet nut.
□Clean or replace the washer.
The water will not shut off
completely.
The cartridge is dirty or broken. □Remove the handle to check
the cartridge.
□Clean or replace.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
There is a leak from the
spout base when the
faucet is on.
The o-ring which is on the connector
under the spout is worn.
□Remove the spout and replace
a new o-ring.
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.

8

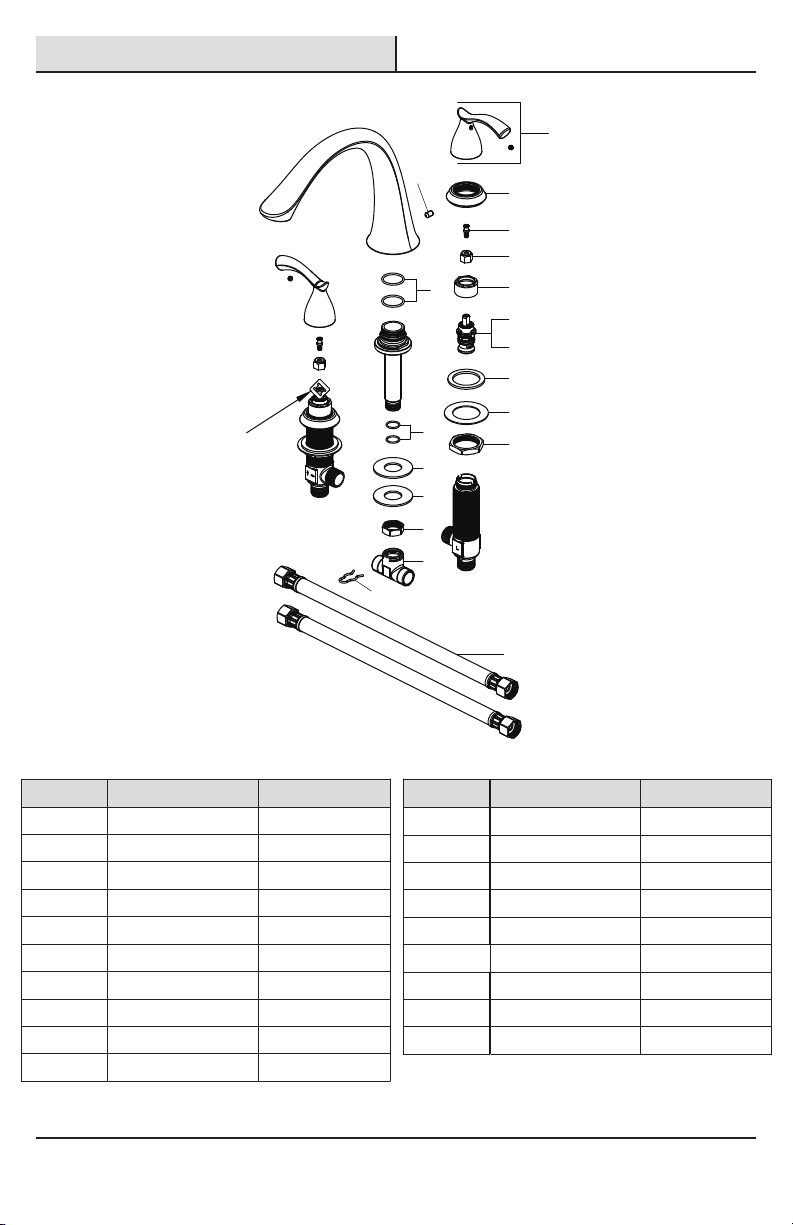

Service Parts
*Specify Finish
Faucet ID tags can be
found by removing
the hot water handle
16 Mounting nut RP56028
Part Description Part Number
Metal washer RP64033
Part Description Part Number
14
15
Rubber washer RP64032
1RP13517*
2 Flange RP80212*
3
4
5
6
7
Inverter RP64044
8
Bonnet nut RP70001
9
Cartridge H RP20067
Handle assembly
12
Rubber washer RP64023
10
11
Cartridge C RP20068
13
Metal washer RP64024
Mounting nut RP56014
Set screw RP50103
O-ring RP60056
Connector RP50003 O-ring RP60047
Hose RP70042
18
19
Clip RP70123
17 T-tube RP70124
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
1
2
3
4
5
6
7
8
9
10
11
12
13
15
14
16
17
18
19

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Retain this manual for future use.

GRACIAS
GUÍA DE USO Y MANTENIMIENTO
Modelo núm.
HD461-7027D
GRIFO DE DOS LLAVES PARA BAÑERA ROMANA
Agradecemos la con anza que has depositado en Glacier Bay al comprar este grifo para bañera romana. Nos
esforzamos por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet
para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar.
¡Gracias por elegir a Glacier Bay!
SKU núm.
000000
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM

Destornillador
Phillips Llave para
grifería
Llave
ajustable
Gafas de
seguridad
Líneas de
suministro
11
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.

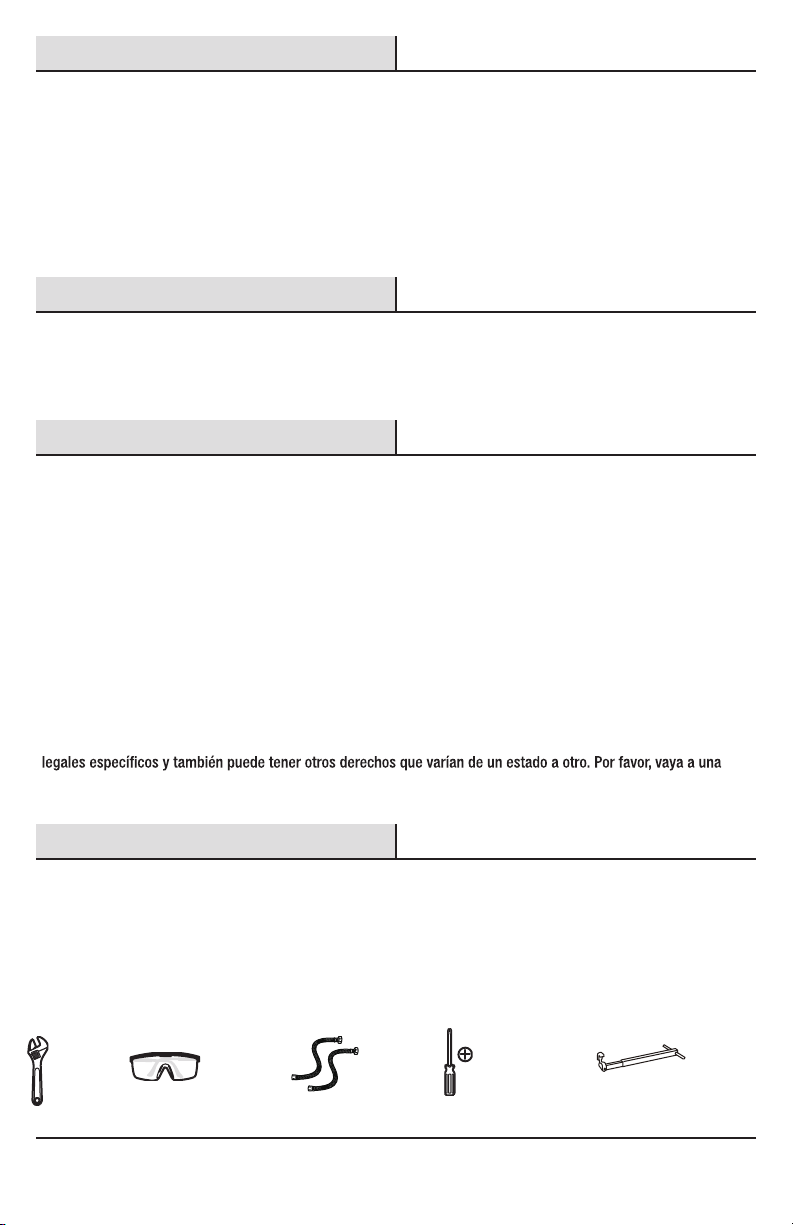

HERRAMIENTAS Y HERRAJES NECESARIOS
Tabla de contenido
Información importante .........................11
Garantía...................................................11
Pre-instalación .......................................11
.............11
Herramientas y herrajes necesarios....11
Contenido del paquete.........................12
Instalación ..............................................13
Funcionamiento......................................16
Cuidado y limpieza ................................16
Piezas de repuesto ................................17
Planicación de la instalación Solución de problemas...........................16
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
Garantía
GARANTÍA LIMITADA DE POR VIDA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Glacier Bay garantiza al comprador consumidor original que sus productos
no presentan defectos materiales o de fabricación. Reemplazaremos GRATIS cualquier producto o pieza defectuosos.
Simplemente, devuelva el producto o pieza a cualquiera de las tiendas minoristas de The Home Depot o llame al
1-855-HD-GLACIER (1-855-434-5224) para recibir el artículo de reemplazo. El comprobante de compra (recibo de venta
original) del comprador consumidor original debe estar disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores se les
extiende en la presente una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuentes,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicarse a su caso. Esta garantía le otorga derechos
tienda o llame al 1-855-HD-GLACIER para obtener más detalles.

12
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad Pieza Descripción Cantidad
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
ETubo en T 1
FSujetador 1
G 2
HTornillo de jación 2
Llave
AEnsamblaje del caño 1
BArandela de goma 1
CArandela metálica 1
DTuerca de montaje 1
MArandela de goma 2
NArandela metálica 2
O 2
PManguera 2
Tuerca de montaje
ILlave hexagonal
de 2.5 mm 1
JBrida 2
KVálvula de borde
para agua caliente 1
LVálvula de extremo
para agua fría 1
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P

2 Cómo quitar los kits de montaje
□Quita la presilla (F) y el tubo en T (E) del
conjunto del caño (A).
□Aoja la tuerca de montaje (D) y quita las
arandelas (B y C) del conjunto del caño (A).
13
Instalación
1 Cómo prepararse para la
instalación
□Taladra oricios de 1-3/8 plg en la plataforma
acabada, como se muestra en el diagrama a
continuación.
□Cierra el suministro de agua. Retira el grifo
anterior.
□Limpia la supercie de montaje.
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de quitar un grifo existente o reemplazar cualquier
pieza de un grifo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
12.7 cm mín.
20,32 cm a 40,64 cm
7.62 cm
mín.
GROSOR MÁXIMO DE LA PLATAFORMA DE 3,17 CM
diámetro
de 3.49 cm
diámetro
de 2.86 cm
diámetro
de 3.49 cm
NOTA: Este kit permite un grosor de plataforma de hasta
1-1/4" (3,17 cm).
3 Cómo instalar el ensamblaje
del caño
□Inserta el conjunto del caño (A) a través del
oricio en la plataforma.
□Asegura el conjunto del caño (A) con la
arandela de hule (B), las arandela de metal (C)
y la tuerca de montaje (D).
A
B
C
D
E
F
A
B
C
D

Cómo quitar los kits de montaje
4
□Quita las bridas (J) de los cuerpos de la válvula
(K y L). Ajusta las arandelas de goma (M) y de
metal (N), así como las tuercas de montaje (O)
en la parte inferior de los cuerpos de la válvula
(K y L).
14
Instalación (continuación)
5 Cómo instalar los cuerpos
de la válvula
□Desde la parte inferior de la plataforma, inserta
el cuerpo de la válvula con la arandela (L) de
goma (M), la arandela metálica (N) y el tornillo
de montaje (O) por los oricios del lado derecho
(agua fría).
□Desde arriba, enrosca la brida (J) en la válvula
con la arandela (L).
□Aprieta la tuerca de montaje (O) con la llave de
grifería, de modo que la brida (J) quede a ras
con la supercie de la plataforma con acabado.
□Repite este procedimiento para la válvula de
extremo para agua caliente (K) del lado
izquierdo (caliente).
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
J
L
M
N
O
K
M
N
O
J
NOTA: La válvula de agua caliente está identicada con
una etiqueta.
6 Cómo instalar la llave
□Coloca la llave (G) en el inversor (1). Coloca
el tornillo de jación (H) dentro de la llave (G)
y apriétalo con la llave hexagonal
(Hex.: 2.5 mm, I.)
□Coloca la otra llave sobre la válvula izquierda
(agua caliente) e instala de la misma manera.
K
L
M
N
O
J
GHI
1

7 Cómo instalar el tubo en T
□Desde abajo de la plataforma, empuja el tubo
en forma de T (E) en el vástago del caño (1)
hasta que esté completamente asentado.
Coloca el sujetador (F) dentro de las ranuras (2).
15
Instalación (continuación)
9 Cómo hacer las conexiones
del suministro de agua
□Conecta las líneas del suministro de agua (1)
a las entradas del grifo (2). (Las líneas de
suministro no están incluidas).
1
2
□Alinea el tubo en T (E) en una posición que
permita el espacio máximo para conectar las
mangueras (P).
8 Cómo conectar la mangueras
□Conecta las mangueras (P) a la parte inferior
de las válvulas de extremo de agua caliente y
fría (K & L) como se muestra.
□Con cuidado, dobla las mangueras (P) para que
quepan en el espacio disponible y enrosca los
acopladores de las mangueras (P) en los lados
del tubo en T (E). Aprieta todas las conexiones
con una llave.
E
F
1
2
P
L
K
E
P

16
Funcionamiento
1Cómo purgar las tuberías y
comprobar que no haya fugas
□Asegúrate de que las manijas del grifo estén
cerradas, abre el suministro del agua y comprueba
que no haya ltraciones. Si descubres alguna
ltración, verica tus conexiones para asegurarte
de que estén instaladas adecuadamente.
□Abre los manerales del suministro de agua fría
y caliente y deja que corran durante al menos
un minuto cada una. Esto elimina cualquier
desecho que pudiera dañar las piezas internas.
□Cierra el suministro de agua.
Cuidado y limpieza
□Para limpiar, usa un paño húmedo y seca con una toalla.
□No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta
mezcladora, pues ello anulará la garantía.
Solución de problemas
Problema Posible causa Solución
Hay ltración por el
maneral.
La tuerca del bonete se ha aojado y/o la
arandela está sucia o dañada.
□Aprieta la tuerca del bonete.
□Limpia la arandela o reemplázala.
El suministro de agua no
se corta completamente.
El cartucho está sucio o dañado. □Retira la llave para revisar el
cartucho.
□Limpia o reemplaza.
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver un dibujo detallado que muestra la
ubicación de las piezas enumeradas a continuación.
Hay una ltración en la
base del caño cuando
el grifo está abierto.
El aro tórico del conector ubicado debajo
del caño está desgastado.
□Quita el caño y coloca un aro
tórico nuevo.
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.

17
Piezas de repuesto
Las etiquetas de identicación
de la mezcladora pueden
verse al quitar el maneral
del agua caliente.
*Especicar acabado
Muchos cartuchos de repuesto, aireadores y
ensamblajes de drenaje pueden comprarse en
tu tienda de The Home Depot local o por internet
en WWW.HOMEDEPOT.COM
16 Tuerca de montaje RP56028
Pieza Descripción Número de pieza
Arandela metálica RP64033
Pieza Descripción Número de pieza
14
15
Arandela de goma RP64032
1RP13517*
2 Brida RP80212*
3
4
5
6
7
Invertidor RP64044
8
Tuerca del bonete RP70001
9
Cartucho H RP20067
Ensamblaje de la llave
12
Arandela de goma RP64023
10
11
Cartucho C RP20068
13
Arandela metálica RP64024
Tuerca de montaje RP56014
Tornillo de jación RP50103
Aro tórico RP60056
Conector RP50003 Aro tórico RP60047
Manguera RP70042
18
19
Sujetador RP70123
17 Tubo en T RP70124
1
2
3
4
5
6
7
8
9
10
11
12
13
15
14
16
17
18
19

¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Conserva este manual para uso futuro.

MERCI
GUIDE D’INSTALLATION
ET D’ENTRETIEN
Modèle n°
HD461-7027D
ROBINET DE BAIGNOIRE ROMAINE À DEUX MANETTES
Nous vous remercions d’avoir fait conance à Glacier Bay en achetant ce robinet de baignoire romaine. Nous
efforçons en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez
visiter notre site en ligne pour consulter notre gamme complète de produits pour vos besoins de rénovation
résidentielle. Merci d'avoir choisi Glacier Bay!
UGS n°
000000
Questions, problèmes, pièces manquantes?
Avant de retourner au magasin, appelez le service à la clientèle
Glacier Bay entre 8het 19h, HNE, du lundi au vendredi au
entre 9het 18h, HNE, le samedi au
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM

Tournevis
cruciforme Clé pour
lavabo
Clé à
molette
Lunettes de
protection
Conduites
d'alimentation
20
Table des matières
Information importante
□ Respectez tous les codes de plomberie et du bâtiment locaux.
□ Couvrez l'évacuation de l’évier pour éviter de perdre des pièces.
□ Consultez la section entretien et nettoyage comprise dans ce guide.
Pré-installation
PLANIFICATION DE L’INSTALLATION
Avant de commencer l’assemblage de ce produit, assurez-vous que toutes les pièces sont présentes. Comparez
les pièces avec la section Contenu de l’emballage. Si une pièce est manquante ou endommagée, ne tentez pas
d’assembler ce produit. Communiquez avec le service à la clientèle pour obtenir des pièces de rechange.
OUTILS ET QUINCAILLERIE REQUIS
Information importante ..........................20
Garantie...................................................20
Pré-installation.......................................20
................20
Outils et quincaillerie requis................20
Contenu de l’emballage.......................21
Installation..............................................22
Utilisation ................................................25
Entretien et nettoyage ............................25
Pièces de rechange ................................26
Dépannage .............................................25
Garantie
GARANTIE À VIE LIMITÉE
Les produits Glacier Bay sont fabriqués selon des normes de qualité et une exécution supérieures et sont couverts
par notre garantie à vie limitée. Les produits Glacier Bay sont garantis à l'acheteur original être exempts de vices
de matériaux ou de fabrication. Nous remplacerons GRATUITEMENT tout produit ou pièces qui s’avère (nt)
défectueux (ses). Tout simplement, retournez le produit/pièce à l’un des magasins Home Depot ou composez le
1-855-HD-GLACIER (1-855-434-5224) pour recevoir un article de remplacement. Une preuve d’achat (facture
originale) de l’acheteur original doit être disponible pour toute réclamation au titre de la garantie Glacier Bay.
Cette garantie exclut tous dommages indirects et accessoires et toutes les défaillances découlant d’une mauvaise
utilisation, d’une utilisation abusive ou de l’usure et de la détérioration normales. Cette garantie exclut tout
usage industriel ou commercial. Pour de tels usages, il est offert aux acheteurs par les présentes une garantie
limitée de cinq ans à compter de la date d'achat, tous les termes de la garantie ci-dessus étant applicables à
l'exception de la durée.
Certains états et provinces n’autorisent pas l’exclusion ou la restriction des dommages indirects et accessoires;
par conséquent les restrictions précédentes pourraient ne pas s'appliquer à votre cas. En vertu de la présente
garantie, vous bénéciez de droits juridiques particuliers, toutefois d'autres droits peuvent s'appliquer selon la
province où vous résidez. Pour de plus amples renseignements, rendez-vous dans un magasin ou composez le
1-855-HD-GLACIER.
