Glacier bay HD67778-0008D2 Assembly instructions

THANK YOU
INSTALLATION AND CARE GUIDE
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Model#
HD67778-0008D2
PULL-OUT KITCHEN FAUCET
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this kitchen
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
4/2017 REV.01THD
SKU#
1002541811

2
Table of Contents
Important Information..............................2
Warranty ...................................................2
Pre-Installation.........................................2
Planning Installation ..............................2
Package Contents ..................................3
Installation................................................4
Care and Cleaning ....................................8
Troubleshooting........................................8
Service Parts ........................................... 9
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that prove defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact Customer Service
for replacement parts..
TOOLS AND HARDWARE REQUIRED
Adjustable
wrench
Safety
goggles
Tools and Hardware Required ...............2
Operation...................................................7
Phillips
screwdriver

3
Pre-Installation (continued)

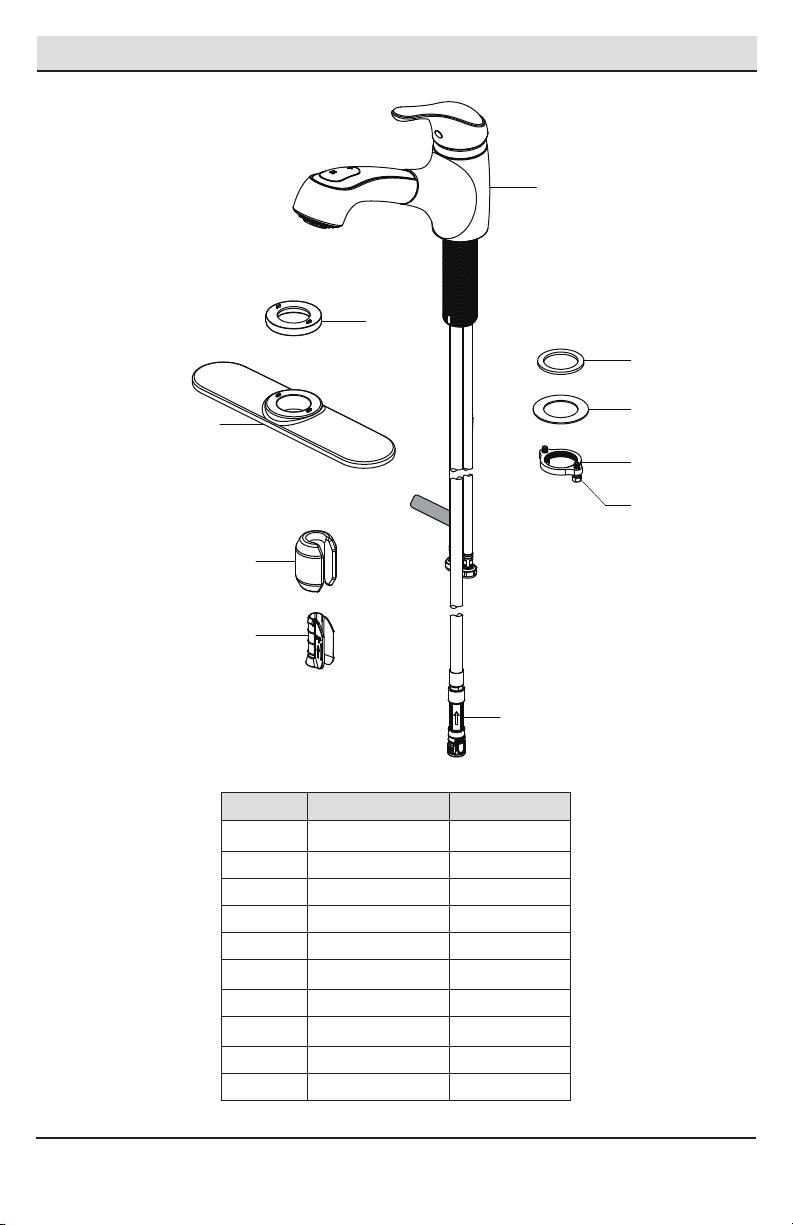

PACKAGE CONTENTS
Part Description Quantity
A 1
B Rubber washer 1
C Metal washer 1
D Nut 1
E Screw 2
Faucet assembly
G Flange 1
H 1Escutcheon
F 1
I Weight 1
J Weight clip 1
Quick connector
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
A
B
C
D
E
F
G
H
I
J

A
G
4
Installation

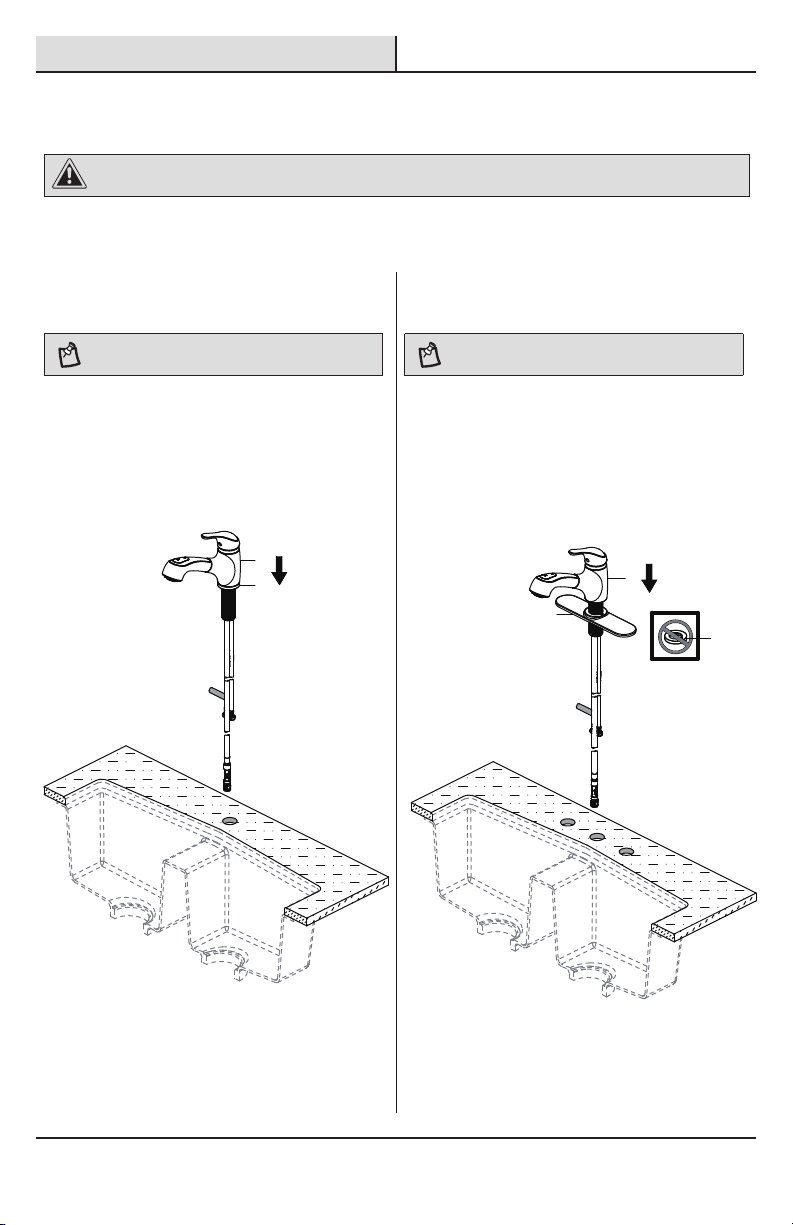

1 Installing the faucet assembly
CAUTION: Always shut off the water supply before removing an existing faucet or replacing any part of a faucet. Open the faucet handle
to relieve water pressure and ensure that the water is completely shut off.
1b
□Place the escutcheon (H) on the bottom of the
new faucet assembly (A).
□Before installation, remove the ange (G).
NOTE: This step is for escutcheon installation (optional).
□Insert the faucet assembly (A) through the hole
in the escutcheon (H).
□Shut off the water supply. Remove the old faucet. Clean the mounting surface.
□Unscrew the nut (D), and remove the washers (B & C).
1a
□Before installation, ensure that the ange (G)
is placed on the bottom of the new faucet
assembly (A).
□Insert the faucet assembly (A) through the hole
in the sink.
NOTE: This step is for ange installation (optional).
A
H
G

5
Installation (continued)

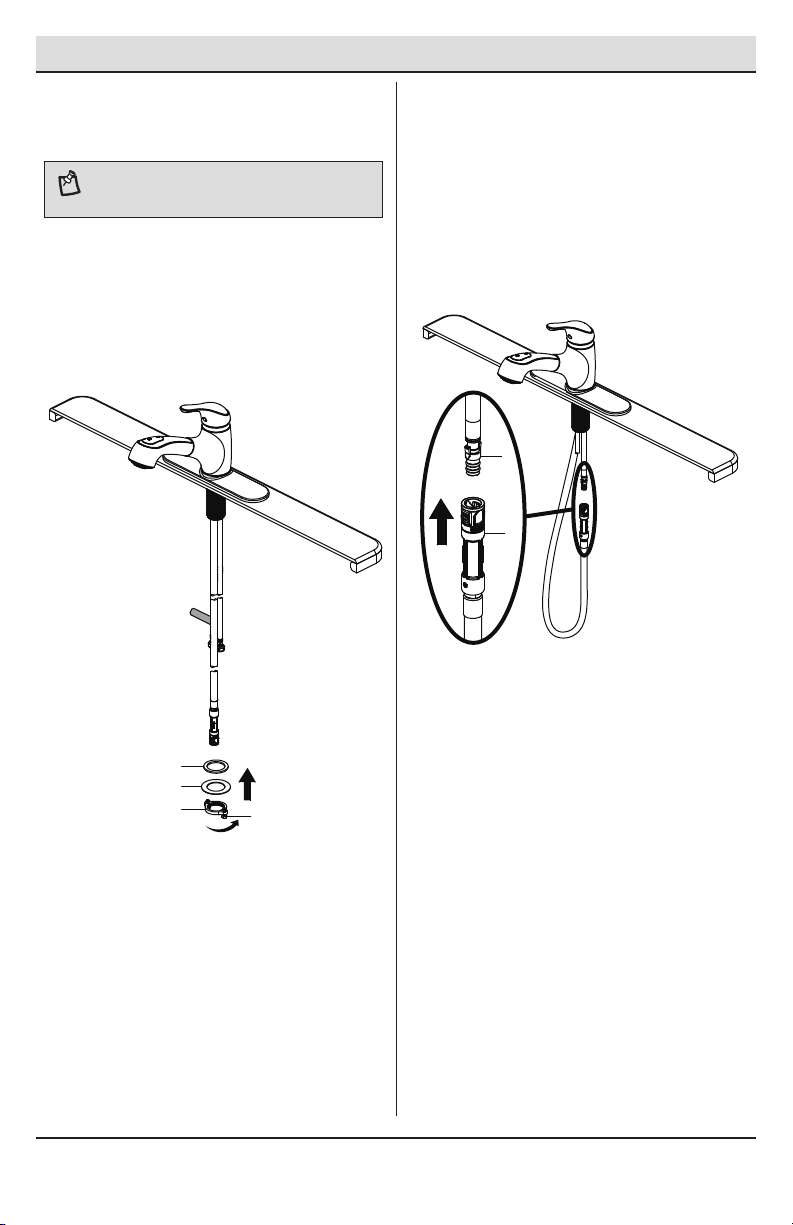

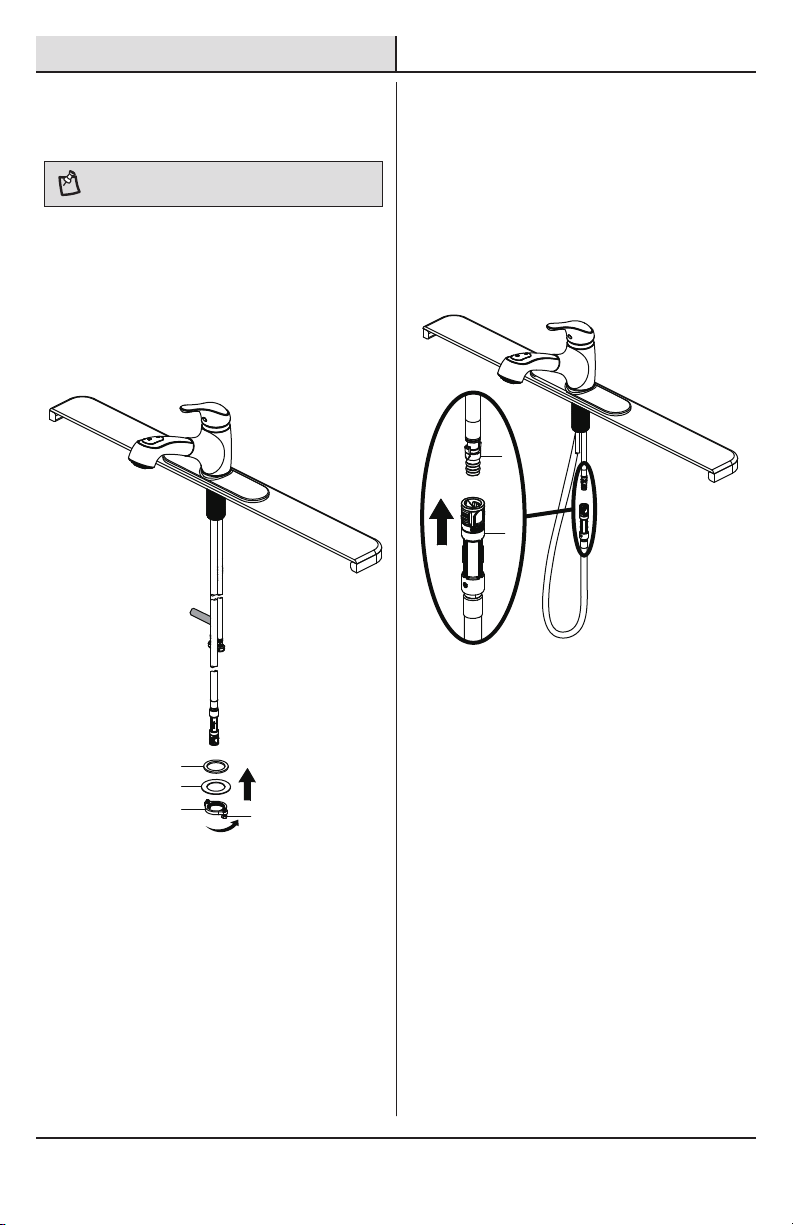

3 Securing the faucet assembly
□Install the rubber washer (B), and metal
washer (C) onto the threaded mounting shank.
□Thread the nut (D) onto the mounting shank.
Lock the nut (D) into position by tightening the
screws (E). Do not overtighten.
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
4 Attaching the quick connector
to the receiving block
□Push the quick connector (F) rmly upward and
attach it to the receiving block (1). Pull down
moderately to ensure the connection has been
made.
NOTE: Make sure the spout and handle is centered and
facing forward prior to secure the faucet assembly.
B
C
DE
1
F

6
Installation (continued)

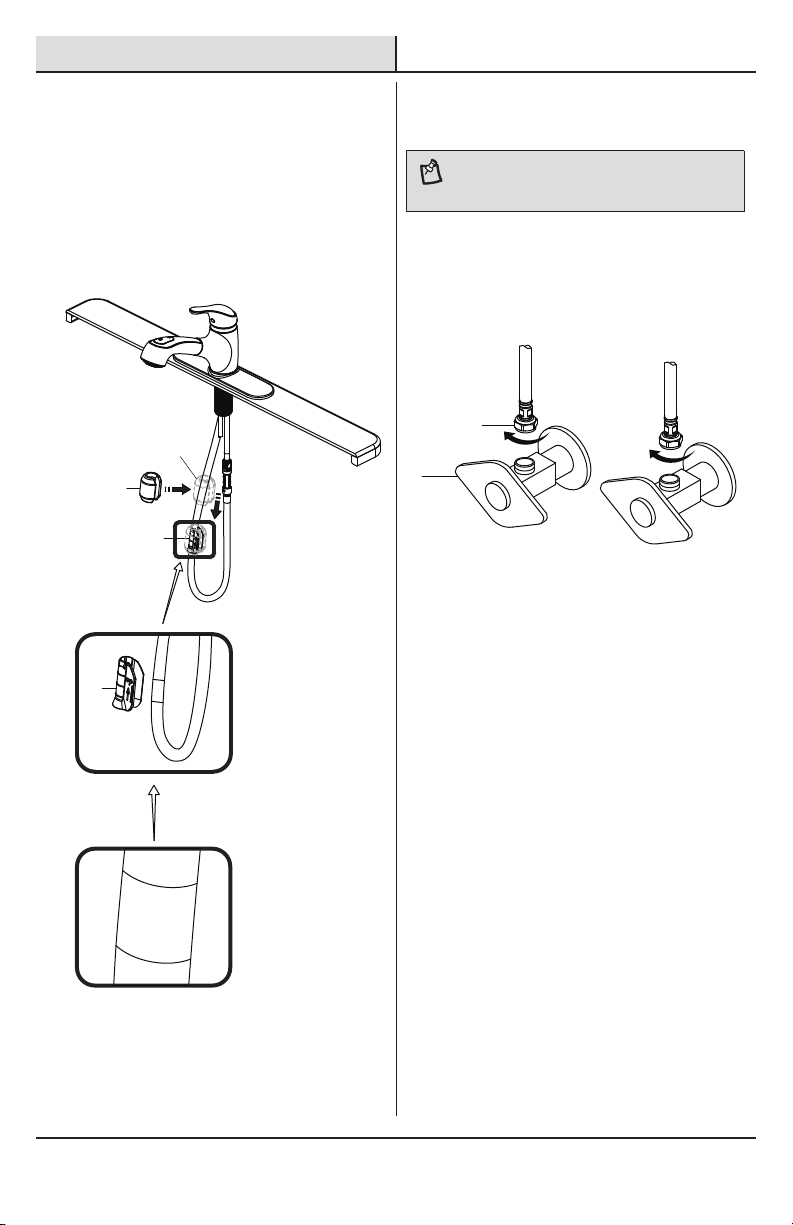

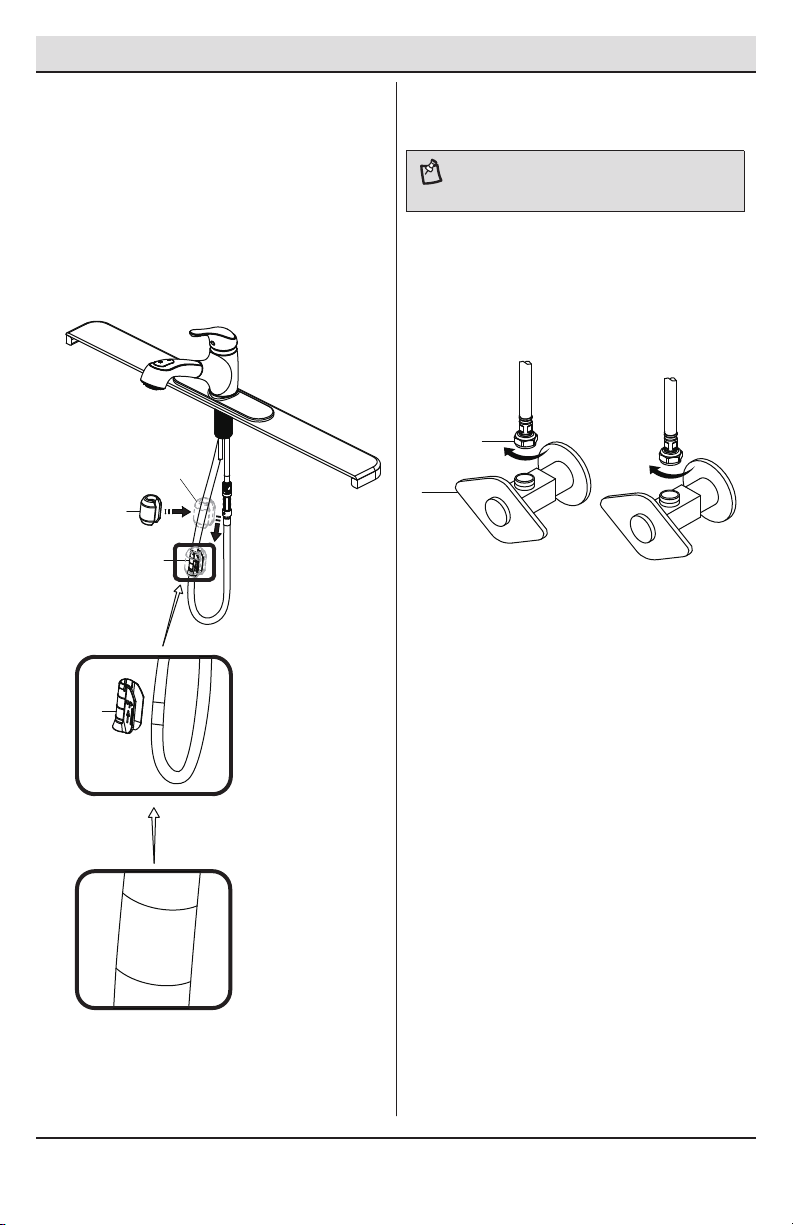

5 Installing the weight
□Insert the weight (I) onto the clip (J) by sliding
it down onto the clip (J).
□Install the weight clip (J) at the point of the
hose marking “weight here”.
6Making the water supply
connections
□Thread the nut (1) on the supply line onto the
outlet of the water supply valve (2) and tighten
with a wrench. Do not overtighten.
NOTE: The hot side inlet tube is indicated by a label. Avoid
twisting wires together or placing the wires close to each
other and damaging.
1
2
Weight
here
Weight
here
J
J
I
I

7 HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
Operation
1Flushing and checking for leaks
□Pull the hose assembly out of the spout and
remove the spray head by unscrewing it from
the hose in a counterclockwise direction. Be
sure to hold the end of the hose down into the
sink and turn the faucet to the warm position
where it mixes hot and cold water.
□Flush the water lines for one minute. This ushes
away any debris that could cause damage to
internal parts. Check for leaks.
□Re-tighten any connections if necessary, but do
not overtighten. Reinstall the spray head by hand
tightening it back onto the spray hose in a
clockwise direction.
IMPORTANT: After installation is completed, turn on the
hot and cold water supplies. Check for leaks. Do not lose
the gasket (1) in the hose.
2Removing the quick connector
□If it is necessary to remove the quick connector
(1), squeeze the tabs (2) on the quick connector
and then pull down to disconnect.
Squeeze Pull
down
1
1
2
1

8
Care and Cleaning
□To clean, wipe down with a damp cloth and dry with a towel.
Troubleshooting
Problem Possible Cause Solution
There are leaks
underneath the handle.
The bonnet nut has come loose and the
o-ring on the cartridge is dirty or damaged.
□Tighten the bonnet nut. Clean
or replace the o-ring.
The aerator leaks or has
an inconsistent water
ow pattern.
The aerator is dirty or mistted.
The cartridge may be clogged.
□Remove the aerator and check
for debris in the aerator screens.
□Remove the cartridge and check
for debris.
□Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
□Ensure the aerator is properly
installed.
There are leaks from the
hose underneath the deck.
The hose and discharge tube connection
may be loose.
□Tighten the connection between
the discharge tube and hose.
The hose does not retract. The weight is not installed in the
appropriate position.
□Reinstall or readjust the weight.
The water pressure is low. The connector underneath the deck is
clogged with debris.
The aerator is clogged.
□Turn off the water supply and
disconnect the connector
/ aerator.
□Unscrew the connector / aerator
and clean under running water.
□Screw the connector / aerator
back.
□Test water ow. If water
pressure is still low then replace
the connnector / aerator.
There is no hot or cold
water.
The water inlet hose was acccidentally
kinked during installation and is limiting
the water ow through.
□Reinstall the water inlet hose.

9

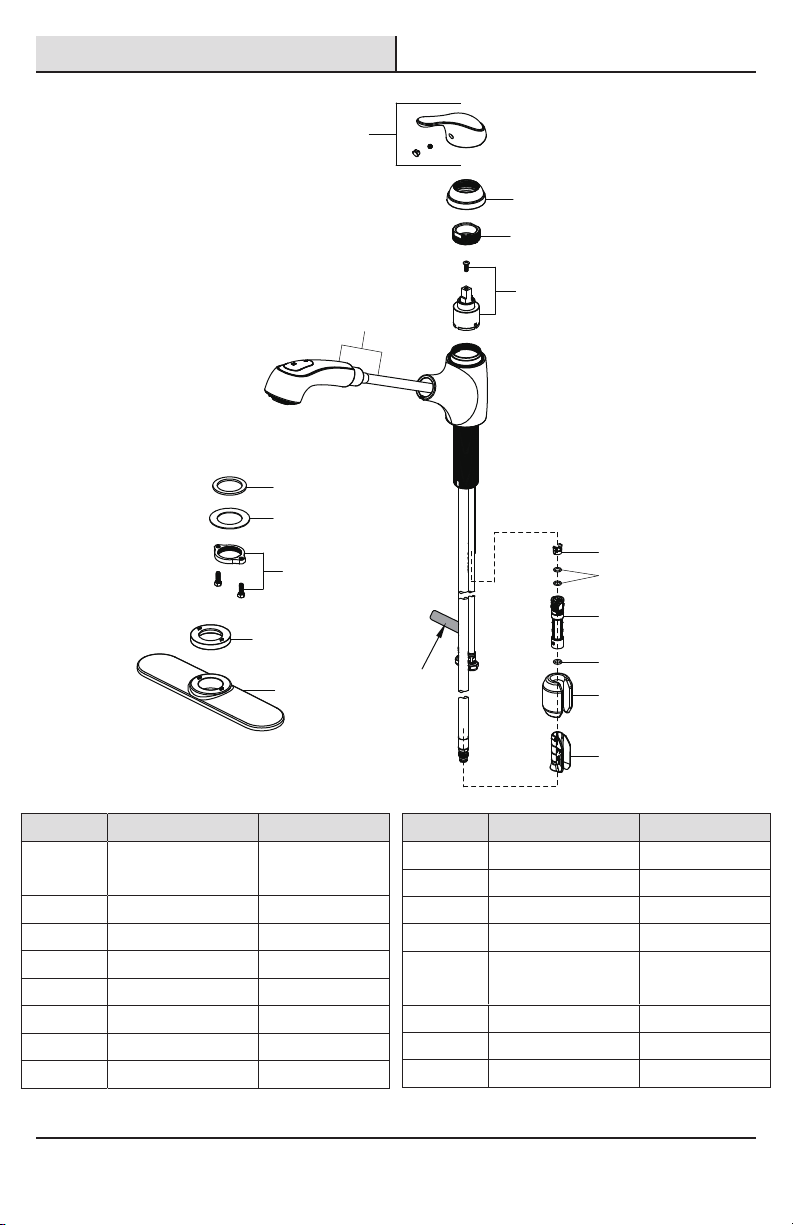

Service Parts
*Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
Part Description Part Number
1RP38311*
2 Handle assembly RP13476*
3 Cap RP80382*
4 Bonnet nut RP70336
5 Cartridge & Screw RP20094
6 Rubber washer RP64023
7 Metal washer RP64024
8 Nut & Screw RP56123
11 Block RP70421
Spray head and Hose
12 O-ring RP60002
Part Description Part Number
13 Quick connect
assembly RP70479
14 O-ring RP60089
15 Weight RP70441
16 Weight clip RP70609
10 Escutcheon RP80389*
Faucet ID tags can
be found on the
hot water inlet
11
12
13
14
15
16
1
2
3
4
5
9
10
6
7
8
9 Flange RP80314*

Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Retain this manual for future use.

GRACIAS
GUÍA DE USO Y MANTENIMIENTO
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Modelo núm.
HD67778-0008D2
GRIFO EXTRAÍBLE PARA COCINA
Agradecemos la conanza que has depositado en Glacier Bay al comprar este grifo para cocina. Nos esforzamos
por crear continuamente productos de calidad diseñados para mejorar su hogar. Visítanos en Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por
elegir a Glacier Bay!
SKU núm.
1002541811

12
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
HERRAMIENTAS Y HERRAJES NECESARIOS
Llave
ajustable
Gafas de
seguridad
Tabla de contenido
Información importante .........................12
Garantía...................................................12
Pre-instalación .......................................12
.............12
Herramientas y herrajes necesarios....12
Contenido del paquete.........................13
Instalación ..............................................14
Funcionamiento......................................17
Cuidado y limpieza ................................18
Piezas de repuesto ................................19
Planicación de la instalación Solución de problemas...........................18
Garantía
GARANTÍA LIMITADA DE POR VIDA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Glacier Bay garantiza al comprador consumidor original que sus productos
no presentan defectos materiales o de fabricación. Reemplazaremos GRATIS cualquier producto o pieza defectuosos.
Simplemente, devuelva el producto o pieza a cualquiera de las tiendas minoristas de The Home Depot o llame al
1-855-HD-GLACIER (1-855-434-5224) para recibir el artículo de reemplazo. El comprobante de compra (recibo de venta
original) del comprador consumidor original debe estar disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores se les
extiende en la presente una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuentes,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicarse a su caso. Esta garantía le otorga derechos
tienda o llame al 1-855-HD-GLACIER para obtener más detalles.
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
Destornillador
Phillips

A 1
B Arandela de hule 1
C Arandela metálica 1
D Tuerca 1
E Tornillo 2
Ensamblaje del grifo
G Brida 1
H 1Placa protectora
F 1
I Peso 1
J Sujetador con peso 1
Conector rápido
13
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
A
B
C
D
E
F
G
H
I
J

□Antes de la instalación, quite la brida (G).
□Desenrosca la tuerca (D) y quita las arandelas (B y C).
14
Instalación
1 Cómo instalar el ensamblaje del grifo
PRECAUCIÓN: Cierra siempre el suministro de agua antes de retirar un grifo existente o reemplazar alguna parte del mismo. Abre la
llave del grifo para liberar la presión de agua y asegúrate de que el suministro de agua esté completamente cerrado.
□Cierra el suministro de agua. Retira el grifo anterior. Limpia la supercie de montaje.
1a
□Antes de la instalación, verique que la brida (G)
esté colocada sobre el fondo del montaje de la
nueva llave (A).
□Coloca el ensamblaje del grifo (A) en el oricio
del fregadero.
NOTA: Este paso es para la instalación de la brida
(opcional).
1b
NOTA: Este paso es para la instalación de la placa
protectora (opcional).
□Coloca la placa protectora (H) en la parte
inferior del ensamblaje del grifo nuevo (A).
□Coloca el ensamblaje del grifo (A) en el oricio
de la placa protectora (H).
A
GA
H
G

□Instala la arandela de goma (B) y la arandela de
metal (C) en el vástago de montaje roscado.
□Enrosca la tuerca (D) en el vástago de montaje.
Fija la tuerca (D) en posición, apretando los
tornillos (E). No aprietes demasiado.
2 Cómo fijar el ensamblaje del
grifo
15
Instalación (continuación)
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
3 Cómo montar el conector
rápido al bloque receptor
□Presiona rmemente el conector rápido (F)
hacia arriba y fíjalo en el bloque receptor (1).
Hala hacia abajo ligeramente para asegurar
que la conexión es segura.
NOTA: Garantiza que el caño y la manija queden
centrados y mirando hacia adelante antes de asegurar
el ensamblaje del grifo.
B
C
DE
1
F

16
Instalación (continuación)
4 Instalar la peso
□Inserta la peso (I) en el sujetador (J)
deslizándola en el sujetador (J).
□Instala el sujetador de la peso (J) en la punta
de la manguera marcada “weight here”
(peso aquí).
5Cómo hacer las conexiones
del suministro de agua
□Enrosca la tuerca (1) de la línea de suministro
en la salida de la válvula de suministro de
agua (2) y aprieta con una llave. No aprietes
demasiado.
NOTA: El tubo de entrada del agua caliente se identica
con una etiqueta. Evita enroscar los cables juntos o
colocarlos cerca y evita dañarlos.
1
2
Weight
here
Weight
here
J
J
I
I

17 HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
1Cómo purgar las tuberías y
comprobar que no haya fugas
□Retira del caño el ensamblaje de la manguera
y retira el cabezal del rociador desenroscándolo
de la manguera en el sentido contrario a las
manecillas del reloj. Asegúrate de sostener el
extremo de la manguera hacia abajo en el
fregadero y gira el grifo a la posición de
agua tibia donde mezcla el agua caliente y
la fría.
□Deja que corra el agua por un minuto. Esto
enjuagará cualquier suciedad que podría
dañar las piezas internas. Verica que no
haya ltraciones.
□Vuelve a ajustar las conexiones que lo necesiten,
pero sin apretar demasiado. Vuelve a instalar el
cabezal rociador ajustándolo manualmente en la
manguera del rociador de izquierda a derecha.
Funcionamiento
IMPORTANTE: Luego de terminar la instalación, abre los
suministros de agua caliente y fría. Revisa si hay ltraciones.
No aojes la junta (1) en la manguera.
2Cómo quitar el conector rápido
□Si es necesario, retira el conector rápido (1),
aprieta las pestañas (2) de la manguera y hala
hacia abajo para desconectar.
Aprieta
Hala
hacia
abajo
1
1
2
1

18
Cuidado y limpieza
□Para limpiar, usa un paño húmedo y seca con una toalla.
Solución de problemas
Problema Posible causa Solución
□No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta
mezcladora, pues ello anulará la garantía.
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver un dibujo detallado que muestra la
ubicación de las piezas enumeradas a continuación.
Hay ltraciones debajo
de la manija.
La tuerca ciega se aojó y el aro tórico
del cartucho está sucio o dañado.
□Aprieta la tuerca ciega. Limpia
o reemplaza el aro tórico.
El aireador tiene
ltraciones o el ujo de
agua no es constante.
El aireador está sucio o mal colocado.
El cartucho puede estar obstruido.
□Quita el aireador y comprueba
que no haya suciedad en sus
rejillas.
□Quita el cartucho y comprueba
que no haya suciedad.
□Cerciórate de que el aireador
está bien instalado.
Hay ltraciones
provenientes de la
manguera debajo
de la cubierta.
La conexión entre la manguera y el tubo
de descarga puede estar oja.
□Aprieta la conexión entre el tubo
de descarga y la manguera.
La manguera no se retrae. El peso no está instalado en la posición
adecuada.
□Vuelve a instalar o reajusta
el peso.
La presión de agua es
baja.
El conector debajo de la cubierta está
obstruido con suciedad.
El aireador está obstruido.
□Cierra el suministro de agua
y desconecta el conector
/ aireador.
□Desenrosca el conector
/ aireador y limpia debajo
del agua corriente.
□Vuelve a enroscar el conector
/ aireador en su sitio.
□Comprueba el ujo de agua.
Si la presión de agua todavía
es baja, sustituye el conector
/ aireador.
No hay agua caliente
o fría.
La manguera de entrada de agua se torció
accidentalmente durante la instalación y
está limitando el ujo de agua.
□Vuelve a instalar la manguera
de entrada de agua.

19
Piezas de repuesto
*Especicar acabado
Muchos cartuchos de repuesto, aireadores y
ensamblajes de drenaje pueden comprarse en
tu tienda de The Home Depot local o por internet
en WWW.HOMEDEPOT.COM
Las etiquetas de
identicación de la
mezcladora pueden
encontrarse en la
entrada de agua
caliente.
Pieza Descripción Número de pieza
1RP38311*
2 Ensamblaje de la llave RP13476*
3 Tapa RP80382*
4 Tuerca del bonete RP70336
5 Cartucho y Tornillo RP20094
6 Arandela de hule RP64023
7 Arandela metálica RP64024
8 Tuerca y Tornillo RP56123
11 Bloque RP70421
Cabezal rociador
y manguera
12 Aro tórico RP60002
Pieza Descripción Número de pieza
13 Ensamblaje del
conector rápido RP70479
14 Aro tórico RP60089
15 Peso RP70441
16 Sujetador con peso RP70609
10 Placa protectora RP80389*
11
12
13
14
15
16
1
2
3
4
5
9
10
6
7
8
9 Brida RP80314*

¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Conserva este manual para uso futuro.
